呼吸机基础完整课件
预防并发症
长期使用呼吸机可能会导致一些并发 症，如呼吸机相关性肺炎、气管黏膜 损伤等，应注意预防。
04
呼吸机的维护与保养
日常维护
清洁
每天清洁呼吸机外部，保持机器 整洁，避免灰尘和污垢的积累。
消毒
定期对呼吸机的内部进行消毒， 以防止细菌和病毒的传播。
检查
每天检查呼吸机的各项功能是否 正常，如电源、指示灯、气路连
正确佩戴
保持清洁
调整参数 定期检查
07
呼吸机的应用范围与前景
应用范围
医院：用于治疗各 种呼吸系统疾病， 如COPD、哮喘、 肺炎等。
运动医学：用于运 动员训练和比赛时 的呼吸支持。
呼吸机的应用范围 包括
家庭：适用于家庭 疗养和康复，如老 年人和慢性病患者。
灾难救援：在灾难 发生时，呼吸机可 用于救治受困人员。
呼吸机基础完整课件
contents
目录
• 呼吸机概述 • 呼吸机的基本结构 • 呼吸机的使用方法 • 呼吸机的维护与保养 • 呼吸机的清洁与消毒 • 呼吸机的选购与使用 • 呼吸机的应用范围与前景
01
呼吸机概述
呼吸机的发展史
01
02
第一代呼吸机
第二代呼吸机
03 第三代呼吸机
呼吸机的种 类ຫໍສະໝຸດ 定容型呼吸机清洁和消毒时应遵循医院感染控制的要求，佩戴个人防护用品，如口罩、手套等。
在进行清洁和消毒时，应注意不要损坏呼吸机的部件和电路，以免影响呼吸机的正 常使用。
06
呼吸机的选购与使用
选购注意事项
确定需求 选择正规渠道 考虑性能特点 价格与售后服务
使用环境要求
室内环境
01
空气质量
呼吸机原理培训PPT课件
4
适应症
• 各种原因引起的急性呼吸衰竭，包括呼吸窘迫综合征 (ARDS)。
• 慢性呼吸衰竭急性加剧。 • 重度急性肺水肿和哮喘持续状态 • 小儿心胸外科的术中术后通气支持 • 呼吸功能不全者纤维支气管镜检查，颈部和气管手术，
通常采用高频通气支持。
• 急慢性呼吸衰竭、睡眠打呼噜、睡眠呼吸暂停综合症 等
）依次增高。
精品ppt
14
潮化器侧面图
1、进气口 2、出气口 3、最高水位线，约900ml 4、最低水位线，约500ml
精品ppt
15
主机结构
• 气体驱动及控制系统 • 人机界面及监护系统 • 电源供给系统
精品ppt
16
呼吸的完整生理过程
正常人的呼吸是由呼吸中枢支配呼吸肌有节奏 地张弛，造成肺内压力变化来完成的。当肺内 压力大于外部大气压时，便呼气；当肺内压力 低于外部大气压时，便吸气。吸入的气体与血 液中的气体进行交换，结合氧气，排出二氧化 碳，进而血液中被结合的氧气又与组织中气体 进行交换，这就是呼吸的完整生理过程。
• 按用途来分 ：
1、无创呼吸机
睡眠呼吸机、全自动睡眠呼吸机、双水平呼吸机、多功能无创呼吸
机等
2、有创呼吸机
多功能ICU呼吸机、家用有创呼吸机、急救呼吸机、婴儿呼吸机、高频振荡 呼吸机、喷射呼吸机等 一般用于重症治疗
3、动物呼吸机
精品ppt
7
按照国际标准化组织1972年的规定，医用呼吸装置主要 分为以下几大类：
8
呼吸机的简单历史
• 国外呼吸机 • 国内呼吸机
我国呼吸机的起步较晚，1958年在上海制成钟罩式正负压呼吸机。1971 年制成电动时间切换定容呼吸机。凯泰呼吸机始于1988年，在国内率先 采用集成电路技术，当时曾经引领一代潮流，产生了可观的经济和社会 效益。
呼吸机基本知识(科内培训)课件pptx
呼吸机基本知识(科内培训)课件 pptx
目 录
• 呼吸机概述 • 呼吸机结构与组成 • 呼吸机操作与使用 • 呼吸机维护与保养 • 呼吸机相关法规与标准 • 呼吸机在临床应用中的注意事项
01 呼吸机概述
呼吸机定义与分类
定义
呼吸机是一种能代替、控制或改变人 的正常生理呼吸，增加肺通气量，改 善呼吸功能，减轻呼吸功消耗，节约 心脏储备能力的装置。
将患者呼出的气体排出到大气 中。
湿化器
对吸入气体进行湿化，以保持 患者气道的湿润。
过滤器
过滤吸入和呼出气体中的细菌 和病毒，保证气体的清洁。
控制与显示部分
01
02
03
控制面板
用于设置和调整呼吸机的 参数，如潮气量、呼吸频 率、吸呼比等。
显示屏
显示呼吸机的运行状态和 患者的呼吸参数，方便医 护人员监控。
参数设置
根据患者的病情和医生的建议，合理设置呼吸机 的参数，如潮气量、呼吸频率、吸呼比等。
ABCD
正确连接
将呼吸机与患者正确连接，确保气路通畅，避免 漏气或压迫患者。
密切观察
在使用过程中，密切观察患者的病情变化，及时 调整呼吸机参数，确保治疗效果。
并发症预防与处理策略
并发症预防
定期清洗和消毒呼吸机设备，减少感染风险；合理设置呼吸机参数，避免气压伤等 并发症的发生。
每月对呼吸机进行全面检查，包括电 源、气路、传感器等部件，确保其正 常工作。
根据使用情况，定期更换呼吸机的易 损件，如氧电池、流量传感器等。
保养措施
每半年对呼吸机进行深度保养，包括 清洁内部零件、检查电气连接、校准 传感器等。
故障诊断与修复流程
故障识别
通过观察呼吸机工作状态、听取异常声音、 查看报警信息等方式，及时发现故障。
目 录
• 呼吸机概述 • 呼吸机结构与组成 • 呼吸机操作与使用 • 呼吸机维护与保养 • 呼吸机相关法规与标准 • 呼吸机在临床应用中的注意事项
01 呼吸机概述
呼吸机定义与分类
定义
呼吸机是一种能代替、控制或改变人 的正常生理呼吸，增加肺通气量，改 善呼吸功能，减轻呼吸功消耗，节约 心脏储备能力的装置。
将患者呼出的气体排出到大气 中。
湿化器
对吸入气体进行湿化，以保持 患者气道的湿润。
过滤器
过滤吸入和呼出气体中的细菌 和病毒，保证气体的清洁。
控制与显示部分
01
02
03
控制面板
用于设置和调整呼吸机的 参数，如潮气量、呼吸频 率、吸呼比等。
显示屏
显示呼吸机的运行状态和 患者的呼吸参数，方便医 护人员监控。
参数设置
根据患者的病情和医生的建议，合理设置呼吸机 的参数，如潮气量、呼吸频率、吸呼比等。
ABCD
正确连接
将呼吸机与患者正确连接，确保气路通畅，避免 漏气或压迫患者。
密切观察
在使用过程中，密切观察患者的病情变化，及时 调整呼吸机参数，确保治疗效果。
并发症预防与处理策略
并发症预防
定期清洗和消毒呼吸机设备，减少感染风险；合理设置呼吸机参数，避免气压伤等 并发症的发生。
每月对呼吸机进行全面检查，包括电 源、气路、传感器等部件，确保其正 常工作。
根据使用情况，定期更换呼吸机的易 损件，如氧电池、流量传感器等。
保养措施
每半年对呼吸机进行深度保养，包括 清洁内部零件、检查电气连接、校准 传感器等。
故障诊断与修复流程
故障识别
通过观察呼吸机工作状态、听取异常声音、 查看报警信息等方式，及时发现故障。
呼吸机培训课件ppt完整版(2024)
D
2024/1/26
11
03 呼吸机临床应用与适应症
2024/1/26
12
适应症及禁忌症
急性呼吸衰竭
如ARDS、重症肺炎等。
慢性呼吸衰竭急性加重
如COPD、哮喘等。
2024/1/26
13
适应症及禁忌症
2024/1/26
心源性肺水肿
01
左心衰竭引起的急性肺水肿。
神经肌肉疾病
02
如脊髓灰质炎、重症肌无力等。
按照厂家提供的操作指南，将呼吸机拆卸 成可清洗的部件。
消毒处理
将清洗后的部件进行消毒处理，可采用高 温高压蒸汽消毒、紫外线消毒等方法，确 保消毒效果符合规范要求。
2024/1/26
清洗部件
使用专用清洗剂和工具，彻底清洗呼吸机 各部件，注意清洗时避免损坏部件。
23
故障诊断及维修方法
使用专业检测工具
运用专业检测工具对呼吸机进 行检测，准确定位故障原因。
显示器
显示呼吸机工作状态、 参数设置等信息，方便 医护人员操作。
湿化器
对吸入气体进行湿化， 保持呼吸道湿润，减少 并发症。
管道系统
连接主机与患者，输送 气体，确保通气顺畅。
2024/1/26
5
呼吸机分类及特点
A
按使用场景分类
便携式、家用型、医用型等，满足不同场景下 的通气需求。
按通气模式分类
持续正压通气（CPAP）、间歇正压通气（ IPPV）、同步间歇指令通气（SIMV）等， 适应不同患者的通气需求。
B
C
按技术特点分类
智能型、多功能型等，具备更高的技术含量 和更丰富的功能。
各类呼吸机特点比较
从通气效果、操作便捷性、安全性等方面进 行比较分析。
呼吸机的基本原理和通气模式课件
呼吸机的基本原理和通气模式
7
加热湿化器工作原理
温度31℃≤T≤37℃, 绝对湿度：HA≥ 30mg.L-1
出气口
进气口
接呼气回路
接在吸气回路 对病人吸入的 气体加温加湿
远端
Y-型头 气管插管
36 ℃
湿化罐内放置 一个卷曲的铝筒 内衬湿化滤纸
病人
形成一个温湿通道
图-1 加热呼吸湿机的化基本器原理应和通用气模示式 意图
❖ (1)分钟通气量 (MV，L/min )=VT×f ❖ (2)潮气量 (TV/VT，ml) = VTI = VTE=∫F.dt ❖ (3)吸气流量 (F ，l/s)，是一个动态参数，
峰值流速Fpeak ：影响吸呼比和吸气波形
❖ (4)叹气/深吸气 Sign：1.5或2倍的VT /100次
❖ (5)流量触发灵敏度 (FT，L/min)，包括吸
呼吸机的基本原理和通气模式
38
呼吸机工作模式
5. 压力支持呼吸 ❖ 病人通过呼吸机在自发吸气时从呼吸机设
置的安心、按需阀得到一个附加气流，接 受气道内的正压支持
呼吸机的基本原理和通气模式
39
呼吸机工作模式
6. 呼气末正压呼吸
❖ 指呼气末气道开口处的压力维持高于大气压，可增 加功能残气量，使肺泡在呼气末不易陷闭，改善通 气，提高动脉血氧分压。但由于增加气道内压，可 是使正常肺泡过度充气造成死腔增加，并易造成肺 损伤，减少心排出量
呼吸机的基本 原理与通气模式
呼吸机的基本原理和通气模式
1
呼吸机的基本模式
1. 呼吸机的基本概念 2. 机械通气和心肺对抗 3. 呼吸机的几个重要参数 4. 呼吸模式 5. 压力触发和流速触发
呼吸机的基本原理和通气模式
呼吸机工作原理ppt课件
pp172117251998呼吸机工作原理负压呼吸机铁肺负压呼吸机铁肺有创正压通气有创正压通气无创正压通气无创正压通气呼吸机工作原理呼吸机基本概念呼吸机硬件介绍呼吸机硬件介绍机械通气基本原理通气模式工作原理无创通气的原理以及操作呼吸机工作原理加温加湿装置控制系统呼气控制开关呼吸机运行本质气体开关呼吸机工作原理显示设置呼气端吸气流量传感器呼气压力传感器温度传感器压力传感器传感器100mbar安全阀5bar氧气5bar空气呼气阀evita硬件介绍监测pinsp监测flowvti监测peep监测vte呼吸机工作原理吸入气流呼出气流呼吸机evitaxlevitadura管路系统可控气源呼气阀呼吸机基本概念呼吸机硬件介绍机械通气基本原理机械通气基本原理通气模式工作原理无创通气的原理以及操作呼吸机工作原理timeflowpressurevolume呼吸机工作原理20流速容量顺应性基础压力peep气道阻力气体流速潮气量顺应性peep呼吸机工作原理21压力压力容量容量流速流速cpeep呼吸机工作原理22压力时间平台压pplatpeep呼吸机工作原理23延长平台时间呼吸机工作原理cpeep呼吸机工作原理25eanmeanairwaypressuremeanairwaypressuretime反应在整个呼吸周期中气道内的平均压力呼吸机工作原理26反映机械通气对循环抑制作用的大小呼吸机工作原理27自主呼吸成分较多的模式自主呼吸成分较多的模式pmeanpmean较小较小peepmeanairwaypressuretime呼吸机基本概念呼吸机硬件介绍机械通气基本原理通气模式工作原理通气模式工作原理无创通气的原理以及操作呼吸机工作原理什么叫呼吸机模式mode病人与呼吸机之间的相互作用以完成一个呼吸循环ventilatorcycle的方法cycle变量基线变量条件变量呼吸机工作原理呼吸机工作原理32触发前期pretriggerphase触发后期posttriggerphase呼吸机工作原理pressuretrigger期间吸气阀和呼气阀皆必须是关闭的
呼吸机的结构和工作原理（工程师必学）
呼吸机的结构和⼯作原理（⼯程师必学）⼀、呼吸机的基本结构和各部件作⽤（⼀）基本结构呼吸机基本结构如图2-4所⽰。
呼吸机⼀般由主机、空氧混合器、⽓源、湿化器、外部管道组成。
整机结构如图2- 5所⽰。
整机南电控箱、机械臂、电源线、⽓路箱、氧⽓输⽓管、⼩车、脚轮、模拟肺、疏⽔器、温度探头导线、压⼒采样⼝、湿化器、吸⽓端⼝、螺纹管、呼⽓活瓣等组成。
（⼆）各部件作⽤1.呼吸机的⽓源⼀般分为电动供⽓和压缩⽓源两种。
如果呼吸机⼼电动机为动⼒，通过压缩泵或折叠式⽪囊等装置产⽣⼀定的正压⽓流，向患者供⽓，称为电动⽅式。
如果呼吸机采⽤压缩⽓泵，经过过滤、减压、湿化等处理后，再通过管道向患者供⽓，称为⽓动⽅式。
电动呼吸机结构⽐较复杂，适应范围较⼴。
⽓动呼吸机⽐较简单、轻便，但只适于压缩⽓源供应⽅便的场合使⽤。
⽓源是提供患者呼吸所需要的⽓体部分。
图2-6所⽰是提供⽓体的部件——⽓体，空⽓压缩系统是呼吸机的⽓动⼒源，它采⽤是⽆油、洁净、低噪声的膜⽚式双缸空⽓压缩机，依靠电动机带动两个活塞做交替上下运动，将空⽓压缩成具有⼀定流量和压⼒的压缩空⽓源，通过⽓路传输系统供主机调节作⽤。
空⽓压缩机的结构如同2 -7所⽰。
2.主机提供呼吸管理的装置。
呼吸机的主机由控制电路、机械运动部件及⽓路组成。
它把空氧混合⽓体，按照设定的参数，包括通⽓量、压⼒、流量、容量、呼吸频率、吸呼⽐及选定的通⽓⽅式给患者供⽓。
主机⾯板有三个区域，参数显⽰区主要硅⽰⽓道压⼒、压⼒上限设置、压⼒下限设置、潮⽓量、吸呼⽐、呼吸频率、通⽓⽅式选择。
参数设置区⽤于各种参数的设置调整。
报警区，压⼒报管：监测潮⽓量，监测患者的实际潮⽓量；每分通⽓量监测：监测患者的实际每分通⽓量；总计频率监测：监测患者的实际呼吸频率；系统报警提不和患者通⽓故障提⽰，从上⾄下为氧⽓不⾜、压⼒上限、压⼒下限、窒息。
3.湿化加热装置替代⿐腔、⼝腔对吸⼊⽓体的湿化升温功能。
主机向患者提供⽓体加以湿化的装置，称为湿化器。
呼吸机的结构和原理课件
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
20世纪 40年代，铁 肺被大规模 用于小儿麻 痹的治疗。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
2. 次级功能 ①调节吸入气氧浓度； ②加温、加湿功能； ③压力安全阀。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
3. 特殊功能 ①压力波形选择； ②呼气流速限制； ③深吸气功能。 ④PEEP ⑤压力支持 ⑥自发通气回路
呼气相
自主切换 时间切换 人工切换
呼气向吸气切换
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
呼吸机基本结构
• 供气装置：由空气压缩机(提供高压空气)、氧气供给装 置或氧气瓶(提供高压氧气)和空氧混合器组成。主要提 供给病人吸入的氧浓度在21%~100%的高含氧气体。
• 控制装置：由计算机对设置参数及实测值进行智能化处 理，通过控制器发出不同指令来控制各传感器、呼出阀、 吸气阀来满足病人呼吸的要求。
• 病人气路：由气体管道、湿化器、过滤器等组成。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
呼吸机结构示意图
世界理解我们的严谨
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
20世纪 40年代，铁 肺被大规模 用于小儿麻 痹的治疗。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
2. 次级功能 ①调节吸入气氧浓度； ②加温、加湿功能； ③压力安全阀。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
3. 特殊功能 ①压力波形选择； ②呼气流速限制； ③深吸气功能。 ④PEEP ⑤压力支持 ⑥自发通气回路
呼气相
自主切换 时间切换 人工切换
呼气向吸气切换
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
呼吸机基本结构
• 供气装置：由空气压缩机(提供高压空气)、氧气供给装 置或氧气瓶(提供高压氧气)和空氧混合器组成。主要提 供给病人吸入的氧浓度在21%~100%的高含氧气体。
• 控制装置：由计算机对设置参数及实测值进行智能化处 理，通过控制器发出不同指令来控制各传感器、呼出阀、 吸气阀来满足病人呼吸的要求。
• 病人气路：由气体管道、湿化器、过滤器等组成。
世界理解我们的严谨
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
呼吸机结构示意图
世界理解我们的严谨
世界理解我们的严谨
呼吸机基础知识课件
3
呼吸机的安全措施
正确操作：按照说明书正 确操作呼吸机，避免误操
作导致安全隐患
电源安全：确保呼吸机使 用安全稳定的电源，避免 因电源问题导致安全隐患
01
定期检查：定期检查呼吸 机各部件是否正常工作，
确保安全使用
02
03
清洁消毒：定期对呼吸机 进行清洁消毒，防止细菌
滋生，保障患者安全
04
呼吸机的故障处理
确保呼吸机处于良好工作 状态，定期检查和维护
确保呼吸机与患者之间的 连接正确，避免漏气
确保呼吸机参数设置正确， 避免过度通气或通气不足
确保呼吸机周围环境安全， 避免火灾、触电等事故
检查电源：确保电源 正常，无断电或电压
不稳现象
检查报警系统：确保 报警系统正常，无误
报或漏报现象
检查气源：确保气源 充足，无漏气或气压
不足现象
检查参数设置：确保 参数设置正确，无错
误或异常现象
检查管路：确保管路 连接紧密，无漏气或
堵塞现象
检查设备清洁：确保 设备清洁，无污垢或
灰尘影响设备运行
呼吸机的注意事项
检查安装是否正确：检查各部件是否安装 牢固，管路是否连接正确，电源是否正常
呼吸机的使用
连接电源：确保电源 线连接正确，并打开
电源开关
启动呼吸机：按下启 动按钮，开始为患者
提供呼吸支持
连接呼吸机：将呼吸 机与患者气管插管或
面罩连接
监测患者：密切观察 患者生命体征，确保 呼吸机使用安全有效
设置参数：根据患者 情况，设置呼吸频率、 潮气量、吸气压力等
参数
停止呼吸机：当患者病 情好转，不再需要呼吸 机支持时，按下停止按
钮，关闭呼吸期检查：检查呼吸机的各个 部件是否正常工作
呼吸机的构成ppt课件
呼吸机的构成
16
3-6-1. 流量传感器-晶体热膜式
加热线 温度感应
• 此传感器属热导式系常 用的热线式加热.
床上“可控氧面罩”所源于此原理,氧浓度的精度
稍差.
呼吸机的构成
8
3-2-4. 比例电磁阀(PSOL)
*比例电磁阀(PSOL)系将空 气和氧气分别由各自的 PSOL控制空气和氧气的流 量大小,无需混合室而达到 所需氧浓度.
*此技术反应时间短,精度高, ±0.3%,供气反应速度仅0.01 秒,寿命长达2.5亿次不出故 障.
呼吸机的构成
11
3-4-1. 触 发-压 力
↓呼气阀
吸气阀↓
气 道 压 力 吸 入 流 速
➢在开始吸气前吸气阀和 呼气阀均关闭呼吸回路 中無气流,病人吸气时 的负压触发呼吸.
➢在压力下降过程病人未 得到任何气流.
➢若管路有气可使 PEEP降低或引发誤触 发.
呼吸机的构成
12
3-4-2. 触 发-流 速
↓吸气阀
控制器
流量阀
↓PEEP阀
↑呼气阀
呼吸机的构成
3
3- 1. 气源
✓呼吸机所用的气源可使用钢瓶气源或中心 管道供应气源.
✓中心供气站的各供应点均有专用的连接器 (内有控制阀控制气体压力)才可打开气源.
✓氧气钢瓶:氧气最大压力约14.5Mpa左右,而 氧气减压器将压力降至0.4Mpa. 中心供气站 的各供应点也约0.4Mpa.正常控制在0.30.5Mpa即可保证呼吸机正常工作.(空气压力 也如此)
回 入 流 量
回入
输 送 流 量
输
➢在呼吸前,呼吸机在回路中 提供一个低流量的持续气 流.
送 ➢病人开始吸气使回入流量
呼吸机基本原理PPT课件
氧浓度
可调范围为21～100％。
18
常见呼吸机参数翻译
19
二、呼吸周期的控制方式
人体的肺通气过程包括吸气相、吸气相向呼气相 切换、呼气相以及呼气相向吸气相切换四个状态。
1呼气+1吸气= 1呼吸周期
20
时间切换
呼吸机以恒定流量的气体向病人供气，利用各种无稳多 谐振荡器确定呼吸的周期或频率以及呼吸比。吸气时间 达到预置值时，呼吸机自动将吸气相转变为呼气相。 特点是在吸气时间固定后，当病人的顺应性、气道阻力 发生变化时，吸气压力、容积以及流速都需要发生相应 的变化。（多用于负压呼吸机）
接呼气回路
出气口
进气口
接在吸气回路 对病人吸入的气管 病人
36 ℃
湿化罐内放置 一个卷曲的铝筒 内衬湿化滤纸 形成一个温湿通道
图-1 加热湿化器应用示意图
12
加温、加湿要求
到达病人口边的气体温度：
31℃≤T≤37℃,连续可调
吸入气体的绝对湿度：
HA≥ 30mg.L-1
正压呼吸机
1955年在马塞诸塞人 民医院首先使用一种有 创式通气。 这也称为现代机械通气 的标准
16
3.呼吸机的基本技术性能
呼吸频率
呼吸频率为每分钟呼吸次数，一般为6～20次 /m，要视病情需要适当调节。
呼吸周期
呼吸周期由吸气时间T1和呼气时间T2组成， T=T1+T2。 一般呼气时间要比吸气时间长。
23
2019/10/22
24
三、呼吸机常用通气方式（呼吸模式）
定容通气模式：VCV
需要设置潮气量VT、通气频率RR、吸呼比I/E、 给氧浓度FiO2 特点：能保证潮气量、完全替代自主呼吸，有 利于呼吸肌的休息；易发生人机对抗，通气不 足或通气过度，不利于呼吸肌的锻炼
可调范围为21～100％。
18
常见呼吸机参数翻译
19
二、呼吸周期的控制方式
人体的肺通气过程包括吸气相、吸气相向呼气相 切换、呼气相以及呼气相向吸气相切换四个状态。
1呼气+1吸气= 1呼吸周期
20
时间切换
呼吸机以恒定流量的气体向病人供气，利用各种无稳多 谐振荡器确定呼吸的周期或频率以及呼吸比。吸气时间 达到预置值时，呼吸机自动将吸气相转变为呼气相。 特点是在吸气时间固定后，当病人的顺应性、气道阻力 发生变化时，吸气压力、容积以及流速都需要发生相应 的变化。（多用于负压呼吸机）
接呼气回路
出气口
进气口
接在吸气回路 对病人吸入的气管 病人
36 ℃
湿化罐内放置 一个卷曲的铝筒 内衬湿化滤纸 形成一个温湿通道
图-1 加热湿化器应用示意图
12
加温、加湿要求
到达病人口边的气体温度：
31℃≤T≤37℃,连续可调
吸入气体的绝对湿度：
HA≥ 30mg.L-1
正压呼吸机
1955年在马塞诸塞人 民医院首先使用一种有 创式通气。 这也称为现代机械通气 的标准
16
3.呼吸机的基本技术性能
呼吸频率
呼吸频率为每分钟呼吸次数，一般为6～20次 /m，要视病情需要适当调节。
呼吸周期
呼吸周期由吸气时间T1和呼气时间T2组成， T=T1+T2。 一般呼气时间要比吸气时间长。
23
2019/10/22
24
三、呼吸机常用通气方式（呼吸模式）
定容通气模式：VCV
需要设置潮气量VT、通气频率RR、吸呼比I/E、 给氧浓度FiO2 特点：能保证潮气量、完全替代自主呼吸，有 利于呼吸肌的休息；易发生人机对抗，通气不 足或通气过度，不利于呼吸肌的锻炼
呼吸机的构成 ppt课件
远程监控
通过远程监控技术实现对 呼吸机的实时监测和远程 控制，方便医护人员对患 者的远程管理。
自动化操作
简化操作流程，实现一键 式操作，降低医护人员的 工作负担。
人性化设计
舒适性
易用性
优化呼吸机的外观和结构设计，提高 患者的舒适度。
简化操作界面和流程，方便医护人员 和患者使用。
可调节性
提供个性化的调节选项，满足不同患 者的需求。
02
它通常由透明、柔软的材料制成，以便观察和 清洁。
03
管道部分需要定期更换，以避免细菌滋生和交 叉感染。
湿化器部分
湿化器部分的主要作用是提供温暖、湿润的气体，以保持患者呼吸道湿润。 它通常由加热器和湿化器组成，能够调节气体的温度和湿度。 湿化器部分需要定期清洗和消毒，以确保其正常工作。
传感器部分
连接患者
将呼吸机管道与患者呼吸道连接，确保紧密、 无漏气。
日常维护
清洁消毒
定期对呼吸机表面进行 清洁消毒，保持设备清
洁卫生。
检查电源和气源
确保电源和氧气供应稳 定，检查管道连接是否
紧密。
更换消耗品
根据需要定期更换呼吸 机管道、过滤器等消耗
品。
常见故障及排除方法
报警提示
当呼吸机出现报警提示时，应立即检 查报警原因，如氧气供应不足、管道 脱落等，并进行相应处理。
THANKS
呼吸机的构成 PPT课件
$number {01} 汇报人：可编辑
2024-01-10
目录
• 引言 • 呼吸机的整体构成 • 呼吸机的功能模块 • 呼吸机的使用与维护 • 呼吸机的未来发展
01 引言
呼吸机的重要性
1 2
3
呼吸机基本原理及典型介绍PPT课件
文氏管一般水平放置，故h1 = h2
P112v12 P212v22
可见，流速大的地方压强就低。所以高速 气流从喷嘴喷出，在喷嘴口处形成很低的 压强，周围空气补充到低压区而被高速氧 气流吸带而进入喷管，这就是文氏效应。
编辑版pppt
42
KTH-2型可控同步呼吸机
2. 电路工作原理
1) 强制呼吸时电路工作情况
流量切换
当气流速低于预置值时，吸气相切换为呼气相。
编辑版pppt
12
呼吸机在临床使用时，要按病情需要适当 选择通气方式，以达到合理使用和最佳的 治疗效果。
呼吸机的呼吸模式主要分为两类：定压通 气模式和定容通气模式。
编辑版pppt
13
三、呼吸机常用通气方式（呼吸模式）
定压通气模式：VCV
需要设置潮气量VT、通气频率RR、吸呼比I/E、 给氧浓度FiO2
编辑版pppt
53
c.流量传感器原理
编辑版pppt
54
d.压力传感器
编辑版pppt
55
e.空氧混合阀
编辑版pppt
56
f.气路常见故障
1）空氧混合器通气不畅——进水后腐蚀致堵
肺顺应性，从而改善肺弥散功能
编辑版pppt
21
四、呼吸机的分类
编辑版pppt
22
按照动力来分类
气动气控呼吸机 只以氧 气作气源，由于采用全 气动元件实现通气功能， 功能一般比较简单，多 用于急救场合和对电磁 干扰要求较高的场合。 EM6106
编辑版pppt
23
气动电控呼吸机 通常需 要外接氧气、压缩空气， 控制部分比较复杂。采 用高精度的流量、压力 传感器和耐用的控制阀 组成，拥有多种通气模 式、多种呼吸参数的监 测，有些还具备呼吸力 学的曲线波形以及趋势 分析等等。SC300
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT学习交流
5
20世纪 40年代，铁 肺被大规模 用于小儿麻 痹的治疗。
PPT学习交流
6
PPT学习交流
7
呼吸机的类型
1、按照与患者的连接方式分为： 无创呼吸机 有创呼吸机
PPT学习交流
8
2、按用途分类（六类）： 急救呼吸机 呼吸治疗通气机 麻醉呼吸机 小儿呼吸机：专用于小儿和新生儿通气支持和呼吸治疗。 高频呼吸机：具备通气频率＞60次/min功能。 无创呼吸机：经面罩或鼻罩完成通气支持。
PPT学习交流
11
5、按适用范围分类： 成人 儿童 新生儿
6、按工作频率分类： 常频 高频
PPT学习交流
12
呼吸机功能
1. 基本功能 ①提供可变通气压力或容积； ②调节呼吸频率或呼吸周期； ③调节吸气流速或吸呼比； ④调节辅助呼吸的敏感度。
PPT学习交流
13
2. 次级功能 ①调节吸入气氧浓度； ②加温、加湿功能； ③压力安全阀。
• 病人气路：由气体管道、湿化器、过滤器等组成。
PPT学习交流
18
呼吸机结构示意图
PPT学习交流
19
呼吸机的基本结构包括：
①气源。 ②供气和驱动装置。 ③空氧混合器。 ④控制部分。 ⑤呼气部分。 ⑥监测报警系统。 ⑦呼吸回路。 ⑧湿化和雾化装置。
PPT学习交流
20
一、气源 绝大多数呼吸机需高压氧和高压空气。氧气源可来
电磁呼气阀 PEEP阀
PPT学习交流
26
六、监测和报警系统
✓呼吸机监测系统的作用有两个方面：
•一是监测病人的呼吸状况； •二是监测呼吸机的功能状况， •两者对增加呼吸机应用的安全性，均具有 相当重要的作用。
✓呼吸机的监测系统包括:压力、流量、 吸入氧浓度、呼出气CO2浓度、经皮 O2分压、CO2分压、血氧饱和度等。
呼吸机的结构与原理
市场部——
PPT学习交流
1

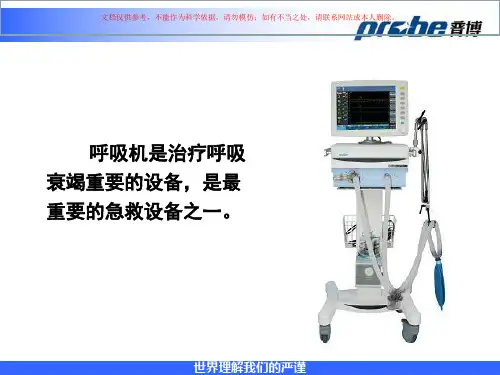

呼吸机是治疗呼吸 衰竭重要的设备，是最 重要的急救设备之一。
PPT学习交流
2
呼吸机的定义
• 呼吸机是一种能将含氧气的空气送入肺部，将含二氧化 碳的气体排出体外，帮助呼吸系统完成通气的装置—生 理学的定义
• 呼吸机是一种能代替、控制或改变人的正常生理呼吸， 增加肺通气量，改善呼吸功能，减轻呼吸功消耗，节约 心脏储备能力的装置—力学的定义
二、供气和驱动装置
供气装置
• 中央供气 • 空气压缩机 • 氧气瓶
PPT学习交流
22
减压阀
• 减压阀是气动呼吸机的 一个必备配件
• 主要作用是将气源的压 力减压并稳定到一个定 值。
PPT学习交流
23
三、空氧混合器
➢把氧气和空气混合,再按比例调节成治疗所 需的安全氧浓度输出给病人的一种装置 分为： ➢浮标式混合器 ➢机械膜式混合器 ➢电子比例混合器
呼气相
自主切换 时间切换 人工切换
呼气向吸气切换
PPT学习交流
17

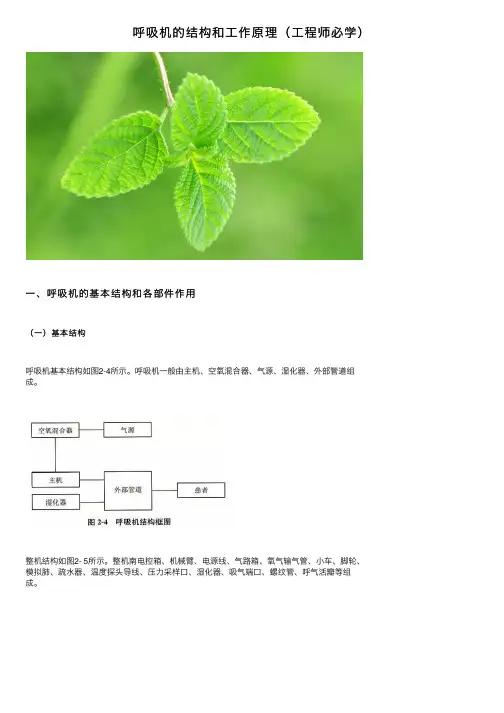

呼吸机基本结构
• 供气装置：由空气压缩机(提供高压空气)、氧气供给装 置或氧气瓶(提供高压氧气)和空氧混合器组成。主要提 供给病人吸入的氧浓度在21%~100%的高含氧气体。
• 控制装置：由计算机对设置参数及实测值进行智能化处 理，通过控制器发出不同指令来控制各传感器、呼出阀、 吸气阀来满足病人呼吸的要求。
PPT学习交流
3
闭环控制系统 (监测→反馈控制) 开环控制系统 (送气、无反馈)
呼吸机—电子打气筒！
PPT学习交流
4
呼吸机的历史
1832年 约翰•达尔齐尔（John Dalziel)提出设想密封箱 1928年 德林克（Drinker)第一台有临床价值的电动铁肺 1935年 贝拉克(Barach) 面罩 CPAP 1940's 负压通气大量使用 1952年 拉森(Lassen)证明正压通气更有效（哥本哈根） 1970's 鼻(面)罩正压通气 1989年 BiPAP呼吸机
PPT学习交流
14
3. 特殊功能 ①压力波形选择； ②呼气流速限制； ③深吸气功能。 ④PEEP ⑤压力支持 ⑥自发通气回路
PPT学习交流
15
4. 附属功能 ①监测系统； ②警报系统； ③记录系统。
PPT学习交流
16
呼吸机的工作示意图
吸气相
吸气向呼气切换
压力切换 时间切换 容量切换 流速切换 复合切换PPT学习交流源自93、按驱动方式分类：
气动气控：需4kg/cm2以上氧源和空气源，由逻辑 元件控制和调节呼吸机参数。
电动电控：驱动和参数调节均由电源控制。
气动电控：通气源以氧气为动力，控制系统以电源 为动力。多功能呼吸机的主流设计。
PPT学习交流
10
4、按切换方式分类（四类）： 定时通气机（时间切换） 定容通气机（容量切换） 定压通气机（压力切换） 定流通气机（流速切换）
PPT学习交流
24
四、控制部分
PPT学习交流
25
五、呼气部分
➢配合呼吸机作呼吸动作。 ➢在吸气时关闭，使呼吸机提供的气体能 全部供给病人；在吸气末，呼气阀仍可以 继续关闭，使之屏气； ➢只在呼气时才打开，使之呼气。 ➢当气道压力低于PEEP时，呼气部分必须 关闭，维持PEEP。 ➢呼气只能从此回路呼出，而不能从此回 路吸入。 ➢呼气部分主要有三种功能的阀组成：呼 气阀、PEEP阀、呼气单向阀，也可由一 个或两个阀完成上述功能。
自中心供氧系统，也可用氧气钢筒。高压空气可来自中 心供气系统，或使用医用空气压缩机。氧气和压缩空气 的输出压力不应大于5kg/cm2，因此，使用中心供氧、中 心供气，或高压氧气钢筒，均应装配减压和调压装置。
电动型呼吸机不需高压空气，其中部分需高压氧，部分 不需高压氧，经氧流量计供氧。
PPT学习交流
21
PPT学习交流
27
压力监测：通过压力传感器实施，一般连接在病人Y型接 口处。 流量监测：一般在呼气端装有流量传感器，以监测呼出气 的潮气量，并比较吸入气的潮气量。 FIO2监测：一般安装在供气部分，监测呼吸机输出的氧浓 度，以保证吸入所需浓度的新鲜空-氧混合气体。 监测氧浓度的传感器有两种，一是氧电极，二为氧电池， 都只能用一年左右。
PPT学习交流
28
➢流量传感器：能感受流体流量并转换成可用输出信号的传 感器 ➢差压式 ：根据安装于管道中流量检测件产生的差压,已知 的流体条件和检测件与管道的几何尺寸来计算流量。 ➢超声波：超声波在流动的流体中传播时就载上流体流速的 信息。因此通过接收到的超声波就可以检测出流体的流速， 从而换算成流量。
