人行天桥主梁钢结构制造工艺(标准做法)

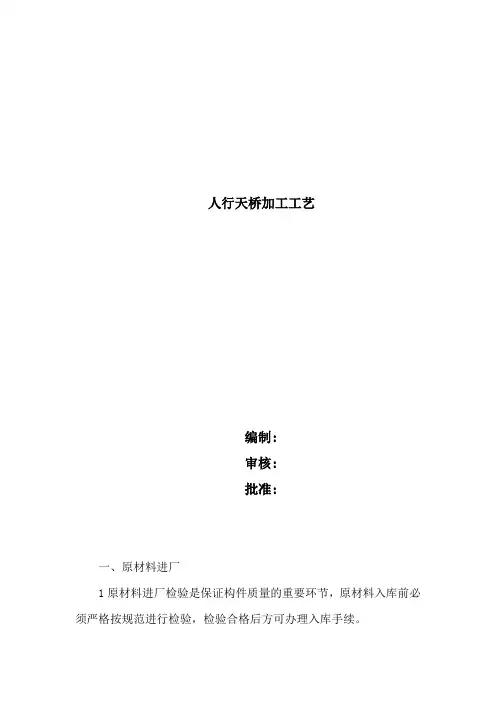

人行天桥加工工艺编制:审核:批准:一、原材料进厂1原材料进厂检验是保证构件质量的重要环节，原材料入库前必须严格按规范进行检验，检验合格后方可办理入库手续。

2原材料质量保证书应与实物相符,每批原材料必须具备生产厂提供的材料证明书。

必须写明钢材的炉号、钢号、化学成份和机械性能。

3原材料进厂应核对规格尺寸，各类原材料的容许偏差应参照有关标准进行检查。

4原材料进厂应对表面质量进行检验。

原材料表面不得有明显缺陷，钢材表面不允许有结巴、裂纹、折叠、分层等缺陷，锈蚀深度不得超过其厚度负偏差的1/2。

焊丝、焊条不应有药皮脱落、焊芯生锈等缺陷，焊剂不应受潮结块。

不合格的原材料不得入库。

5原材料进厂检验方法和抽查数量应按照国家标准进行检验和抽查。

6验收记录与标识各种材料经按标准的规定入厂验收后，应由验收人员在该材料的入厂验收单上填写验收结论并签字。

入厂验收合格的材料应有合格标识。

凡不合格材料均应有不合格标识，并予以隔离。

二、下料备料班根据生产管理科安排持领料单到仓库领料，不得材料代用。

本次材料未有特殊说明均采用Q345C。

钢板拼接：钢板拼接时应采用引、熄弧板（其材质、厚度、坡口与主材相同），并保证焊透。

拼接焊缝余高不得超过2mm，不得低于母材表面，拼接焊缝按一级焊缝要求。

焊接前应将坡口和施焊表面上熔渣、油污、铁锈和其他影响焊接质量的杂物清理干净。

焊接：拼接缝的焊接，先用手工电弧焊进行打底焊接，然后用埋弧自动焊焊接，焊接完毕，在反面气刨、打磨清根。

严禁在焊缝的装配间隙中填加金属条或焊条等。

拼接后24小时之后要进行无损探伤检测。

钢板拼接时采用埋弧焊，焊丝用H08MnＡ配SJ101焊剂。

件1、2下料由备料班在数控切割机上下料，拼接时需开相应的V形坡口，反面气刨清根处理，保证拼接缝质量为一级。

顶板对接焊缝与腹板对接焊缝必须错开200mm，腹板与底板再错开200mm。

件3、4、5、5-a根据图纸要求需起拱，备料班依据图纸在数控切割机上割出，如不能在数控切割机上直接下料，可通过放样用半自动切割小车割出。

224省道昆山玉山-张浦段养护改善工程S2标段（K53+650-K57+800）人行天桥施工方案中交一公局第二工程有限公司二○一一年四月目录1 编写依据 02 工程简介 03 梯道接地扩大基础施工方案 03.1主要施工设备及人员配备 (1)3.2施工工艺及方法 (2)4 天桥墩柱施工方案 (6)4.1施工准备 (7)4.2天桥墩柱施工 (8)5 钢箱梁加工安装施工方案 (11)5.1制造工艺方案 (11)5.2运输方案 (29)5.3现场安装方案 (30)6 护栏安装方案 (38)7 桥面铺装 (39)8 各项施工保证措施 (41)8.1工期计划 (41)8.2材料的保障措施 (41)8.3机械设备的保障措施 (41)8.4雨季施工保证措施 (41)8.5安全保证措施 (42)8.6环境保护及现场文明施工保证措施 (42)人行天桥施工方案1 编写依据1.1 《公路桥涵施工技术规范》（JTJ 041-2000）1.2 《市政桥梁工程质量检验评定标准》（CJJ 2-1990）1.3 《施工图设计》1.4 《总体施工组织设计》2 工程简介本标段内共人行天桥两座，分别位于K54+316.000处和K54+965.000处。

天桥桥面宽3.5m，梯道宽3.5m，桥下净高不小于5.5m。

天桥主梁、梯道梁均为钢结构，由钢板焊接组合而成，主梁结构为等截面钢箱梁，梁高1.2m，箱梁顶宽3.5m，底宽1.9m。

主梁结构采用Q235C钢。

梯道梁及踏步钢板采用Q235B钢。

天桥墩柱均采用钢管砼结构，主墩墩柱直径0.8m，梯道墩柱直径0.6m，立柱及附属结构采用Q235B钢。

基础采用钻孔灌注桩或者扩大基础。

其中主墩桩基为直径1.5m钻孔灌注桩，梯道墩桩基为直径1.2m 钻孔灌注桩，梯道接地处采用扩大基础。

其中桩基础及扩大基础采用C30混凝土，垫层采用C15混凝土，钢立柱灌C30微膨胀混凝土。

每座天桥均有钻孔灌注桩13根，其中主墩基础三根，直径1.5米，梯道基础十根，直径1.2米，桩长均为30米；扩大基础4座；墩柱十三根，主墩墩柱直径0.8m，梯道墩柱0.6m。

城市主干道人行天桥钢箱梁制作及吊装施工工法城市主干道人行天桥钢箱梁制作及吊装施工工法一、前言：城市的发展离不开交通设施的完善，人行天桥作为城市交通建设中重要的组成部分，能够有效地分流人流和车流，提高行人的通行安全性。

本文将详细介绍城市主干道人行天桥钢箱梁制作及吊装施工工法，旨在为实际工程提供参考，确保施工过程的稳定和成功。

二、工法特点：城市主干道人行天桥钢箱梁制作及吊装施工工法具有以下特点：1. 制作工期短：利用预制钢箱梁，可以提前进行制作，并通过现场吊装快速完成安装，大大缩短了工期。

2. 结构稳定可靠：钢箱梁具有很强的承载能力和抗震能力，能够适应复杂的环境和气候条件。

3. 施工过程安全性高：通过先期制作钢箱梁，并采用吊装施工工法，避免了现场焊接和拼装的安全风险，减少了操作人员的高空作业风险。

三、适应范围：城市主干道人行天桥钢箱梁制作及吊装施工工法适用于宽度较大、通行量较大且需要快速施工的主干道人行天桥，特别适合于交通繁忙的城市道路。

四、工艺原理：钢箱梁制作及吊装施工工法的核心原理是通过预制钢箱梁并利用吊装设备将其安装到预定位置。

具体的工艺原理如下：1. 设计依据：根据现场实际需求和设计要求，确定钢箱梁的几何形状、尺寸和材料等。

2. 制作钢箱梁：通过预制设备制作钢箱梁，包括钢板切割、焊接、钢筋绑扎等工艺，最终形成具有一定强度和稳定性的钢箱梁。

3. 吊装施工：利用起重机、吊车等吊装设备，将预制好的钢箱梁吊装到支架上，并通过调整和校正确保梁体水平、垂直等位置。

同时，进行连接件的安装和焊接等工作，确保整体结构的稳定性和承载能力。

五、施工工艺：城市主干道人行天桥钢箱梁制作及吊装的施工工艺一般包括以下几个阶段：1. 桥梁设计和方案确定：根据实际需求，进行桥梁设计和结构方案的确定，包括桥面宽度、钢箱梁尺寸、内部布置等内容。

2. 钢箱梁制作：根据设计方案，进行钢箱梁的制作和预制，包括钢板切割、焊接、表面处理等工序。

主梁结构件制造工艺1. 主梁工艺概述：1.1 结构的基本形式:窄翼缘板通用桥式起重机的主梁,主要是由上下盖板、两块腹板、大小筋板和工艺角钢（板条）等板、型材焊接而成的正（偏）轨箱形结构。

1.2 主梁制造要点：主梁制成后要有一定的上拱度和一定的水平外旁弯。

在制作过程中应通过腹板下料预制上拱度，并在组装焊接过程加以控制而达到其要求。

2. 工艺技术要求：为了确保主梁生产质量，建立主梁生产工序质量停检点制度。

见表1。

表1 主梁生产工序质量停检点2.1 下料及拼板要求：2.1.1 主梁的受拉盖板在跨中央左右各1m的范围内不得有对接焊缝（即各盖腹板的对接焊缝不允许在此处）。

2.1.2 主梁盖板和腹板的对接焊缝必须至少相互错开200mm。

两腹板（或两盖板）的对接焊缝允许在同一截面上。

2.1.3 横向拼接宽度应大于300mm。

2.1.4 纵向拼接长度应大于1000mm。

2.1.5 拼接焊缝要离开变截面处100mm以上。

或按图样及工艺技术特殊要求来进行拼板。

2.1.6 小筋板与上盖板、腹板的对接焊缝，工作级别A6以下的应错开50mm 以上，工作级别A6或A6以上的应错开100mm以上。

2.1.7 大筋板与上下盖板、腹板的对接焊缝应错开100mm以上（工作级别小于A6）。

工作级别A6和A6以上的应错开150mm以上。

标准型的主梁两端(上盖板内侧,距腹板的边缘100处),各增加一块补强板。

尺寸为:6×梁内宽度×(100～200或为梁内小筋板的高度的一半)。

2.1.9 加强圈可采用拼接制成，但接口处焊缝必须与所相关的腹板或筋板的焊缝错100mm以上。

2.1.10 若图样中下盖板两端在主梁变截面处有厚度减薄的要求，下料时均统一按下盖板中间部分的厚度下料。

2.1.11 筋板的拼接筋板是否可以拼接，首先应按图纸要求。

如图中无特别要求时，则可按如下要求进行：工作级别A6以下（包括A6）的筋板可以拼接，但是焊缝必须保证焊透，同时要求对接焊缝离圆角10mm以上，拼接后筋板的外形尺寸要求参照公司通用技术规范《钢材表面预处理、下料工艺守则》中剪切下料偏差执行。

人行天桥钢箱梁制作施工方案一、主要施工方案1钢箱梁在现场制作拼装，通过一辆20t的吊车来提升钢板及装卸运送物资。

2钢箱梁分24m段和9m段分别制作，其中每段又沿中心线分为两片独立制作。

其中底板以上部分在地面制作，底板及各段的拼接在拖拉平台上完成。

3沿天桥横向在天桥中心线两侧用枕木及钢轨铺设制作平台。

4在天桥中心线基本站台侧用万能杆件搭设长24m、高8m、宽6m 的拖拉平台，钢梁上部与底板的拼接、两半梁的合拢及24m梁与9m 梁的拼接以及梁的拖拉将在平台上完成。

二、钢箱梁制作工艺流程图三、施工工艺1、制作场地选择及作业平台施工根据施工场地的地形、场地土承载力等情况，结合钢梁的制作和拖拉要求，在不影响行车安全的情况下，沿天桥轴线搭设天桥拖拉平台，考虑到钢梁的自重较大而场地土为新填土，承载力不足，故在平台支脚制作了8m×6m的C20砼基础(见附图四)。

钢梁地面制作平台采用平铺枕木（间距1m）的方法来增加平台的稳定性，并在其上铺设两排钢轨以铺放钢板（钢轨顶面需精确抄平）。

2、钢梁的制作（以24m段梁为例）2.1、钢材的下料顶板和底板：钢板放样参照设计要求和施工规范，应以尽量节约材料为原则，由于要求确保相邻顶板、底板、腹板间的对接焊缝必须错开1m以上，经过周密细致的排布，保证了在满足设计与制作要求的同时，对材料的损耗也做到最小，（具体排布详见图二）。

按排布情况将相应规格的钢板按尺寸放样后，就可进行焊接。

第一种方法则用来对拼接好的腹板进行校验。

钢板在切割时，大型板件如顶板、腹板、隔板、底板等采用半自动气割机切割以保证切割精度及切口平整，对于零星板件及不规则切口采用人工切割以提高加工速度。

2.2、梁各板件的拼接首先将顶板及腹板各段钢板拼接成整体，将拼好的顶板底面朝上铺放在地面平台上，因腹板的长高比较大（＞20/1），柔性很大，故先拼装尺寸较小的隔板。

首先在顶板上将隔板上一侧边线弹出，再借助吊车将其精确地定位到所弹线上，之后将其点焊固定，按此方法安装完所有隔板后，就开始安装腹板。

人行天桥钢结构施工方案一、施工前准备工作在进行人行天桥钢结构的施工之前，需要进行以下准备工作：1.设计方案确认：验收设计方案，确保设计方案符合要求，无误差。

2.材料准备：采购所需的钢材、连接件等材料，并对材料进行检查，确保质量合格。

3.施工人员培训：培训施工人员，确保他们了解施工方案和操作规程。

4.施工现场准备：清理施工现场，保证施工现场整洁，并设置必要的安全防护设施。

二、施工流程1. 基础施工1.基础测量：根据设计图纸要求对基础位置进行测量，确定基础的位置和尺寸。

2.基础开挖：按照设计要求在基础位置开挖基础坑，清理坑底杂物，进行基础模板的安装。

3.钢筋绑扎：在基础模板内进行钢筋的绑扎和焊接，确保钢筋的位置和数量符合设计要求。

4.浇筑混凝土：将混凝土按照设计要求浇入基础坑内，进行充分振实和养护。

2. 钢结构安装1.主梁安装：根据设计要求使用吊车等设备将主梁吊装到基础上并固定。

2.次梁、立柱安装：安装主梁后，根据设计要求安装次梁、立柱等次要构件，并进行连接固定。

3.横向连接：对已安装的梁柱结构进行横向连接，以增加结构的稳定性。

3. 防腐处理和喷涂1.防腐处理：对安装完成的钢结构进行防腐处理，延长结构寿命。

2.喷涂：喷涂耐候漆或其他材料，保护钢结构不受外部环境影响。

三、施工安全1.安全意识：施工人员要增强安全意识，遵守操作规程，穿戴必要的安全防护装备。

2.施工现场管理：严格管理现场人员，避免人员聚集和违章操作，保障施工安全。

3.设备检查：定期对施工设备进行检查维护，确保设备运行正常。

四、施工质量控制1.工艺检查：对每个施工工序进行工艺检查，确保施工质量达到设计要求。

2.材料检测：对施工所用材料进行抽检和检测，保证材料品质达标。

3.施工记录：及时记录施工过程中的重要信息，如吊装高度、焊接参数等，以备查验。

五、竣工验收1.验收标准：根据设计要求和相关规范进行竣工验收，检查施工质量是否符合要求。

2.文件整理：整理竣工资料，包括设计文件、材料检测报告等，准备交付业主。

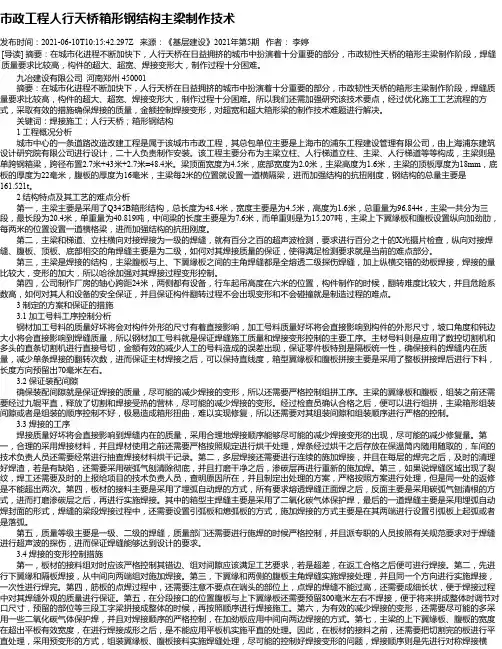

市政工程人行天桥箱形钢结构主梁制作技术发布时间：2021-06-10T10:15:42.297Z 来源：《基层建设》2021年第5期作者：李婷[导读] 摘要：在城市化进程不断加快下，人行天桥在日益拥挤的城市中扮演着十分重要的部分，市政韧性天桥的箱形主梁制作阶段，焊缝质量要求比较高，构件的超大、超宽、焊接变形大，制作过程十分困难。

九冶建设有限公司河南郑州 450001摘要：在城市化进程不断加快下，人行天桥在日益拥挤的城市中扮演着十分重要的部分，市政韧性天桥的箱形主梁制作阶段，焊缝质量要求比较高，构件的超大、超宽、焊接变形大，制作过程十分困难。

所以我们还需加强研究该技术要点，经过优化施工工艺流程的方式，采取有效的措施确保焊接的质量，金额控制焊接变形，对超宽和超大箱形梁的制作技术难题进行解决。

关键词：焊接施工；人行天桥；箱形钢结构1 工程概况分析城市中心的一条道路改造改建工程是属于该城市市政工程，其总包单位主要是上海市的浦东工程建设管理有限公司，由上海浦东建筑设计研究院有限公司进行设计，二十人负责制作安装。

该工程主要分布为主梁立柱、人行梯道立柱、主梁、人行梯道等等构成，主梁则是单跨钢箱梁，跨径布置2.7米+43米+2.7米=48.4米。

梁顶面宽度为4.5米，底部宽度为2.0米，主梁高度为1.6米，主梁的顶板厚度为18mm，底板的厚度为22毫米，腹板的厚度为16毫米，主梁每2米的位置就设置一道横隔梁，进而加强结构的抗扭刚度，钢结构的总量主要是161.521t。

2 结构特点及其工艺的难点分析第一，主梁主要是采用了Q345B箱形结构，总长度为48.4米，宽度主要是为4.5米，高度为1.6米，总重量为96.844t，主梁一共分为三段，最长段为20.4米，单重量为40.819吨，中间梁的长度主要是为7.6米，而单重则是为15.207吨，主梁上下翼缘板和腹板设置纵向加劲肋，每两米的位置设置一道横格梁，进而加强结构的抗扭刚度。

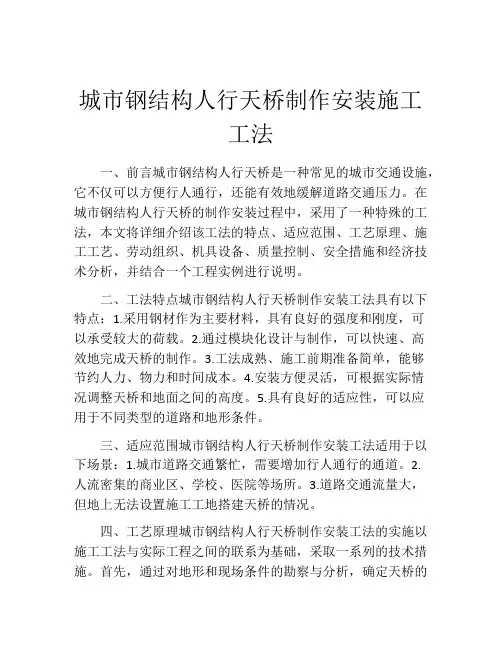

城市钢结构人行天桥制作安装施工工法一、前言城市钢结构人行天桥是一种常见的城市交通设施，它不仅可以方便行人通行，还能有效地缓解道路交通压力。

在城市钢结构人行天桥的制作安装过程中，采用了一种特殊的工法，本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析，并结合一个工程实例进行说明。

二、工法特点城市钢结构人行天桥制作安装工法具有以下特点：1.采用钢材作为主要材料，具有良好的强度和刚度，可以承受较大的荷载。

2.通过模块化设计与制作，可以快速、高效地完成天桥的制作。

3.工法成熟、施工前期准备简单，能够节约人力、物力和时间成本。

4.安装方便灵活，可根据实际情况调整天桥和地面之间的高度。

5.具有良好的适应性，可以应用于不同类型的道路和地形条件。

三、适应范围城市钢结构人行天桥制作安装工法适用于以下场景：1.城市道路交通繁忙，需要增加行人通行的通道。

2.人流密集的商业区、学校、医院等场所。

3.道路交通流量大，但地上无法设置施工工地搭建天桥的情况。

四、工艺原理城市钢结构人行天桥制作安装工法的实施以施工工法与实际工程之间的联系为基础，采取一系列的技术措施。

首先，通过对地形和现场条件的勘察与分析，确定天桥的尺寸和位置，并制定相应的施工计划。

然后，根据设计图纸和要求，进行钢柱、钢梁和钢板的制作和加工。

接下来，在现场进行天桥的组装和安装，包括基础的施工、支架的搭设、钢构件的吊装和焊接、天桥的拼装和调整等。

最后，进行验收和维护。

五、施工工艺城市钢结构人行天桥制作安装工法包括以下施工阶段：1.施工前期准备：包括材料的采购、设备的调配、施工人员的组织等。

2.基础施工：根据设计要求进行地基的开挖和处理，进行钢柱的埋设和混凝土浇筑等。

3.支架搭设：根据设计图纸和施工计划，搭建支架用于支撑天桥构件的组装和安装。

4.钢构件制作：根据设计图纸进行钢柱、钢梁和钢板的切割、焊接和加工。

人行天桥钢箱梁制作施工方案人行天桥是城市交通建设中常见的一种桥梁形式，用于行人过街，起到安全和便利的作用。

钢箱梁则是人行天桥中常用的一种梁型，它具有结构简洁、承载能力强、施工周期短等优点。

下面是一个关于人行天桥钢箱梁制作施工方案的详细介绍。

一、设计方案1.根据设计要求和现场实际情况，确定人行天桥的桥梁类型、数量和尺寸等参数。

2.绘制人行天桥的整体布局和结构设计图纸，包括梁段、连接板和支座的设计。

3.根据设计图纸确定钢箱梁的尺寸、材料和焊接方式，确保钢箱梁的承载能力和稳定性。

二、材料准备1.选用符合设计要求的高强度钢材，例如Q345B钢板。

2.钢箱梁的焊接材料采用焊条，选择适合钢材的焊接材料。

3.准备好各种焊接设备、工具和安全防护用品。

三、制作工艺1.对钢板进行切割和准备加工，按照设计要求切割出梁段和连接板的形状。

2.将梁段和连接板进行整齐的堆放和预装配，确保各部分之间的连接正确。

3.进行焊接操作，采用焊接工艺进行梁段和连接板之间的焊接。

4.对焊接完成的钢箱梁进行外观质量检查和焊缝探伤，确保焊缝的质量合格。

5.进行喷漆处理，对钢箱梁进行除锈和防腐处理，延长使用寿命。

四、施工方案1.先搭建好施工脚手架和支撑体系，确保安全稳定。

2.把制作好的钢箱梁吊装到合适的位置，进行精确定位。

3.进行现浇混凝土浇筑，将钢箱梁与桥墩、护栏等部分紧密连接。

4.确保混凝土浇筑的质量和强度，根据设计要求进行养护。

5.桥面材料的选用也非常重要，可以使用防滑路面和美观的装饰层。

五、质量控制1.针对钢箱梁的制作工艺和施工过程，要进行质量监督和验收。

2.对焊缝进行外观和尺寸检查，确保焊接质量和连接强度。

3.对混凝土的浇筑质量进行抽检，检查强度和密实度。

4.对整体桥梁进行静荷载和动荷载的试验，检验承载能力和稳定性。

5.确保人行天桥施工质量满足设计要求和行业标准。

六、安全措施1.施工过程中要严格遵守安全操作规程，提醒工作人员注意安全。

钢结构人行天桥施工方案钢结构人行天桥施工方案与技术措施施工方法在施工前，必须熟悉和掌握有关的图纸设计和施工规范要求，以及图纸会审记录、设计变更通知单、岩土工程勘察报告等资料。

根据桩位设计图建筑坐标、高程控制点标高进行轴位放线，定出桩位并固实。

随后，检查和复核各桩位轴线设计参数，并经甲方、监理等有关各单位验收合格。

材料、人员、机械设备、各种工具应提前进场准备好，临水、临电设施架设或铺设完成。

在施工现场，必须做好排水系统，浆池、浆沟开挖工作。

施工污水必须经沉淀池处理后，才能排入市政管道。

同时，必须做好施工现场的安全、文明施工工作。

在浇筑砼前，必须进行第二次清孔，保证沉渣厚度不大于50mm。

为保证清孔质量，适当延长清孔时间，约在1～2小时。

在整个浇筑过程中，砼导管应埋入砼中，导管随浇筑随提升，避免提升过快造成砼脱空现象，或提升过晚而造成埋管拔不出的事故。

砼浇筑要一气呵成，不得中断，并控制在4～6小时内浇完，以保证砼的均匀性。

间歇时间一般控制在15分钟内，任何情况下不得超过30分钟。

浇筑时利用不停浇筑及导管出口砼的压力差，使砼不断从导管内挤出，使砼面逐渐均匀上升，孔内的泥浆逐渐被砼置换而排出孔外，流入泥浆池内。

钢筋笼的制作与安装钢筋骨架在现场制作，在一次清孔完毕后，起钻、吊车吊放钢筋骨架。

钢筋骨架在井口分段焊接，焊接长度10d，同一截面接头数不大于50%，钢筋骨架型号、位置安放必须准确。

钢筋笼的制作应符合图纸设计和公路桥涵施工技术规范《JTG/TF50-2011》要求。

钢筋笼制作允许偏差表如下：项次项目允许偏差1 主筋间距 ±10mm2 箍筋间距 ±20mm3 钢筋笼直径 ±10mm4 钢筋笼倾斜度 ±0.5%5 钢筋笼安装深度 ±100mm6 长度 ±100mm钢筋笼外侧设置控制保护层厚度的垫块（砼保护层厚度为50mm），其间距竖向为2m，横向圆周不得小于4处，顶端应设置吊环。

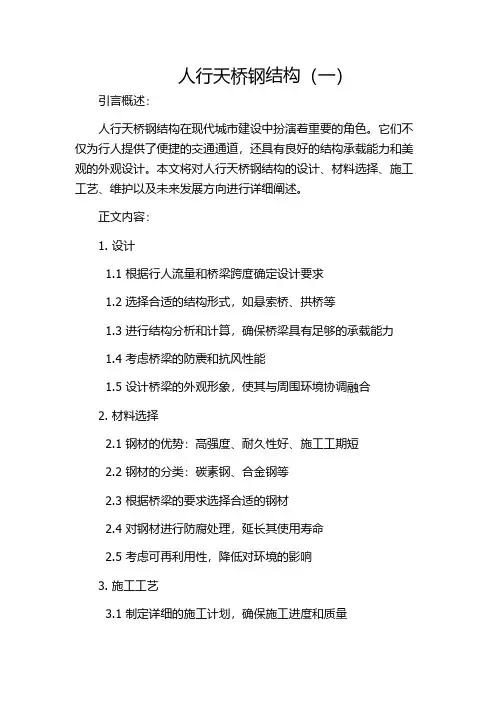

人行天桥钢结构（一）引言概述：人行天桥钢结构在现代城市建设中扮演着重要的角色。

它们不仅为行人提供了便捷的交通通道，还具有良好的结构承载能力和美观的外观设计。

本文将对人行天桥钢结构的设计、材料选择、施工工艺、维护以及未来发展方向进行详细阐述。

正文内容：1. 设计1.1 根据行人流量和桥梁跨度确定设计要求1.2 选择合适的结构形式，如悬索桥、拱桥等1.3 进行结构分析和计算，确保桥梁具有足够的承载能力1.4 考虑桥梁的防震和抗风性能1.5 设计桥梁的外观形象，使其与周围环境协调融合2. 材料选择2.1 钢材的优势：高强度、耐久性好、施工工期短2.2 钢材的分类：碳素钢、合金钢等2.3 根据桥梁的要求选择合适的钢材2.4 对钢材进行防腐处理，延长其使用寿命2.5 考虑可再利用性，降低对环境的影响3. 施工工艺3.1 制定详细的施工计划，确保施工进度和质量3.2 进行基础施工，如桥墩或桩基的建设3.3 进行主体结构的制作和安装3.4 进行桥面铺装和栏杆的安装3.5 进行质量验收和安全检查4. 维护4.1 定期巡检，及时发现和修复桥梁的损伤4.2 进行防腐、防锈处理，延长桥梁使用寿命4.3 清除桥面的积水和杂物，保持行人通行安全4.4 对桥梁进行结构加固和补强4.5 建立档案管理，记录桥梁的使用情况和维修历史5. 未来发展方向5.1 运用新材料和新技术，提高桥梁的结构性能5.2 借助智能化和信息化技术，实现桥梁的远程监测和维护5.3 探索更加环保可持续的建造方式，降低对自然环境的影响5.4 加强与设计、施工、维护等各个环节的沟通和协作5.5 强化桥梁的安全性设计，提高行人的通行体验总结：人行天桥钢结构在城市建设中具有重要的地位和作用。

通过合理的设计、优良的材料选择、科学的施工工艺、有效的维护和不断创新的发展方向，人行天桥钢结构将为人们提供更加便捷安全的行人通道，同时也将为城市的美化和发展贡献力量。

过街人行天桥钢箱梁建造工艺摘要：本文分析研究增城区荔城大道市政道路升级改造项目过街人行天桥钢箱梁的建造工艺，总结人行天桥钢箱梁建造的施工要点。

关键词：人行天桥钢箱梁建造随着城市的发展,人行过街设施成为行人通过道路既安全又方便的出行方式，人天桥作为过街设施的一种形式，有其建造工期短、建造成本低等特点，成为过街设施的首选，钢箱梁建造人行天桥有其跨度大，工期更短、工厂化生产等特点，一直成为跨道路过街设施的首选。

钢箱梁制作具有较强的专业性，其制作工艺要求高，须在有钢结构承包资质厂家进行生产。

一、人行天桥钢箱梁建造流程二、钢箱梁分段建造工艺要求1、钢材拼接（1）钢材长宽度尺寸不足，需要焊接拼接者必须在钢梁组装前进行。

梁腹板纵横向拼接间距不宜小于10倍的腹板厚度（交叉焊缝除外）。

配料和组装时应使焊缝错开，错开最小距离应下图的规定。

（2）主要构件的对接，应使钢板的轧制方向与部件主要受力方向一致。

除非特别需要，经设计同意，当钢板纵向、横向机械性能相近并满足设计要求时，可不受此限制。

（3）腹板的纵向拼接焊缝，原则上应布置在受压区。

（4）纵横两个方向的拼接焊缝，可采用T形交叉，但两交叉点的距离不应小于200mm，宽度为300mm。

（5）盖板和腹板的最小拼接尺寸，长度为1000mm，宽度为300mm。

（6）拼接焊缝的布置应避开孔群。

（7）钢梁主要构件拼接焊缝数量：主纵梁（连接段除外）的上下翼缘板及其腹板只允许采用整板结构；横梁的对接焊缝数量≤1；人行道梁、挑梁的对接焊缝数量≤1；所有的连接板必须采用整板结构。

2、放样和下料加工（1）为保证所有零件的精确度，本工程的放样工作全部在电脑上进行。

（2）本工程的放样工作主要考虑几个方面：A、零件的尺寸和形状。

B、预拱和胎架的坐标值。

（3）制作专用钢样条时，必须考虑创（铣）边加工量及焊接收缩量（4）样板、样杆、样条制作允许偏差应符合下表的规定。

作样必须熟悉施工图及工艺文件，严格按照施工图、工艺文件和有关规定制作，必要时与设计图核对。

钢结构人行天桥施工方案1. 引言钢结构人行天桥是一种常用于城市道路、公园和校园等场所的步行通道。

它具有搭建快捷、强度高、耐久性好等优点，逐渐取代了传统的混凝土桥梁。

本文档将介绍钢结构人行天桥的施工方案。

2. 前期准备工作为了确保施工的顺利进行，需要进行一系列的前期准备工作。

2.1 施工材料准备钢结构人行天桥的主要材料包括钢梁、钢柱、钢板和连接件等。

在施工前，需要对这些材料进行进货和检查，确保其质量符合要求，并准备好所需数量的材料。

2.2 地基处理在正式施工之前，需要进行地基处理工作。

首先，对施工区域进行详细的勘测，了解地基的情况。

然后，根据勘测结果进行地基处理，确保地基的稳定性和承载能力。

2.3 设计施工图纸在进行施工之前，需要根据钢结构人行天桥的设计方案绘制详细的施工图纸。

施工图纸应包括桥梁的布置、钢材尺寸、连接方式、焊接要求等内容，以指导具体的施工操作。

3. 施工过程钢结构人行天桥的施工包括以下主要步骤：基础施工、桥梁组装、焊接连接和涂装等。

3.1 基础施工在进行桥梁组装之前，需要先完成基础施工工作。

基础施工包括挖土、浇筑混凝土基础、安装钢筋等。

施工人员应根据设计要求进行施工，并确保基础的平整、牢固。

3.2 桥梁组装在进行桥梁组装时，需要根据施工图纸进行操作。

首先，将预制好的钢梁、钢柱和钢板等物料运至施工现场。

然后，按照施工图纸的要求，进行组装和安装。

施工人员需要使用吊车等设备，确保钢结构的安装精确，并符合设计要求。

3.3 焊接连接桥梁组装完成后，需要进行焊接连接。

焊接是将钢结构进行连接的关键步骤。

施工人员应按照焊接工艺规范进行操作，确保焊缝的强度和质量。

在进行焊接之前，还需要对焊接部位进行清理和防护，以确保焊接质量。

3.4 涂装为了保护钢结构免受氧化和腐蚀的影响，需要进行涂装工作。

涂装不仅可以提高钢结构的耐久性，还可以美观整体外观。

施工人员应根据涂装要求，选择合适的涂料，进行刷涂或喷涂操作。

人行天桥钢结构制作工艺方案1 工程概况1．1 本天桥位于XX市XX高新技术产业园区XX路，人行天桥形式为钢箱梁桥，全桥总长60m，桥面宽5.18m。

1．2 主梁：主梁截面形式为二体直腹板箱形梁，梁两端带伸臂，梁截面高0.9m，主梁部分分三段进行，第一段长为24m，净重47吨，第二段长为12m,净重20.7吨，第三段长为24m，净重46.6吨；三段主梁相互搭接，搭接长度每段1.1m，工厂分段制作运输，现场拼装施焊。

主梁竖向曲线半径为R＝349m，制作时应按图纸要求起拱。

2 工程特点：由于吊装要求，主梁必须在工厂分三段整体制作，整体吊装，而主梁尺寸较大，焊接量大，在制作时要考虑焊接变形及吊、翻转等施工操作时的变形，在主梁成型过程中要采取必要措施，来保证主梁各尺寸的精度要求及主梁竖曲线、拱度的设计要求。

3、钢天桥加工制作方案3.2 制作方案的布置由于主梁超重，故此部份构件全部在公司六车间内进行制作，充分利用两台30吨的行车进行单体吊或抬吊,并在车间内充分利用数控火焰切割机、半自动埋弧焊机、多头角焊机、气保焊机进行。

3.3钢桥制作工艺流程为：制作准备（技术工艺交底）→备料→钢板预处理喷砂除锈→车间底漆→放样、下料→切割及开坡口→拼接→焊接→焊接检查→制孔→板片制作→焊接→组装→起拱→组装焊接→焊接检查→外观及尺寸检查→清理油漆→编号→验收出厂→运输。

3.4 制作加工设备及工机具：3.5 材料3.5.1.本桥主梁所用钢材均为Q345B钢，其技术条件及机械性能应符合《低合金高强度结构钢》（GB/T 1591－94）的要求。

3.5.2 各类钢材、焊接材料及油漆均应有进厂质量证明书，并按合同规定及现行标准进行复检、抽检，复检合格后报监理、业主认可后方可使用。

3.5.3 钢材表面锈蚀、麻点及划痕等缺陷深度均不得大于钢材厚度负偏差值的1/2，其锈蚀等级应符合《涂装前钢材表面锈蚀等级和除锈等级》规定的A、B、C级。

3.5.4主梁所用的焊接方法为埋弧自动焊和CO2气体保护焊，埋弧焊用焊丝H10Mn2，焊剂HJ101，其技术条件及机械性能应符合《低合金金钢用埋弧焊丝和焊剂》（GB/T12470），CO2气体保护焊用焊丝为ER50-6，其技术条件及机械性能应符合《气体保护电弧焊用碳钢、低合钢焊丝》（GB/T8110-95），焊剂应按求进行烘干。

人行天桥钢结构施工方案一、工程概况二、工程施工方法1.基础施工：根据地质勘察报告的结果，选择适当的基础形式，如钢管桩基础、钢板桩基础等。

开挖基坑后，进行土方回填和压实。

2.钢结构制作：根据结构设计图纸，制作各个构件的零件，并进行质量检查和编号管理。

然后，进行焊接和修整处理。

3.钢结构安装：根据建筑图纸和安装方案，用起重机吊装各个钢构件，并进行调整、测量和固定。

注意安全措施，防止人员和设备受伤。

4.防腐处理：进行除锈和刷油漆等防腐处理，保证钢结构的使用寿命和外观质量。

严格按照涂装施工技术规范进行操作。

5.安装各类设备：根据工程要求，安装人行天桥所需的各类设备和装饰物，如照明设备、护栏等。

三、工程施工流程1.基础施工：进行地质勘察，确定基础形式，开挖基坑，进行土方回填和压实。

2.钢结构制作：根据结构设计图纸，制作钢结构各个构件的零件，进行质量检查和编号管理，焊接和修整处理。

3.基础施工：基础施工已完成的基础内考验，并进行基础底板、支撑件制作与安装。

4.钢结构安装：根据建筑图纸和安装方案，用起重机吊装各个钢构件，并进行调整、测量和固定。

5.防腐处理：进行除锈和刷油漆等防腐处理，保证钢结构的使用寿命和外观质量。

6.安装各类设备：根据工程要求，安装人行天桥所需的各类设备和装饰物，如照明设备、护栏等。

四、施工注意事项1.安全：在施工过程中，要严格遵守安全操作规范，确保施工人员和设备的安全。

同时，进行必要的防护措施，如安装围挡、设置安全警示标识等。

2.质量控制：对钢结构制作和安装过程中的关键节点进行质量检查和控制，确保施工质量符合设计要求和规范要求。

3.进度管理：合理安排施工进度，进行施工计划和进度的管理，确保按时完成各项工程任务。

4.环境保护：在施工过程中，要注意环境保护，合理处理垃圾和废弃物，减少对周围环境的污染。

5.管理配合：加强与相关部门和单位的沟通和协调，做好施工期间的交通、通信等方面的配合工作，确保施工顺利进行。

钢箱梁人行天桥施XXXX公司钢结构制造厂制作的钢结构分阶段采用拖车和加长载重汽XXXX公司中标,立即与业主和设计部门联系,尽快获得设计图纸和组织图纸会审,及时发现问题及时处理,使缺陷和矛盾在设计阶段解决。

2)编制施工方案、各工序的作业指导书和焊接工艺评定书,并进行工序能力的审定。

3)所有管理人员、各类焊工、无损检测人员均需持证上岗,对工程中技术复杂、难度大、精度高的特殊工序,应由技术熟练、经验丰富的人员来完成。

4)按设计详图提出详细的工程用料计划,所有材料(包括钢材、焊材、螺栓、油漆等),应按设计规定要求的品种、规格、牌号进行采购,材料均应满足有关规范的要求。

5)对供货厂家将由业主、设计、监理和质量监督站参加进行考察、调查,选择质量好、讲信誉、服务态度好的供货厂家,并报业主,监理审查批准。

6)施工机具按资源配置计划选用,配备性能可靠、使用安全、操作和维修方便的焊接、吊装、检测设备。

7)检验、测量设备工具必须经计量法定单位检测合格,且在有效期内,应保证量值传递统一、准确可靠。

1.3主要施工方法1)放样、号料a、放样前必须熟悉施工图和工艺要求,应检查确认钢材的牌号、规格、质量是否符合图纸及有关规范标准的要求。

b、放样前应对钢材进行检查,如不符合规范要求则应进行矫正,合格后方可使用。

c、钢材矫正采用机械矫正(平板机、型钢矫直机)及火焰矫正。

火焰矫正温度应按制在600~800℃,不得超过900℃,低合金钢加热矫正后应缓慢冷却,温度尚未降至室温时,不得锤击。

d、矫正后钢材表面不应有明显的册痕和损伤。

损伤程序不应超过有关标准的要求。

e、放样和号料应根据工艺要求预留制作时的焊接收缩余量。

2)下料、切割及坡口加工a、翼缘腹板及主要构件钢板采用门式多头自动切割机进行切割下料,对于异形件采用微机编程,用自动数控切割机进行切割下料,气割缝每道留2~3mm切割余量。

b、箱梁上小于12mm厚的筋板,可用剪板机剪切,剪切面应平整。

人行天桥钢结构制作工艺方案1 工程概况1．1 本天桥位于XX市XX高新技术产业园区XX路，人行天桥形式为钢箱梁桥，全桥总长60m，桥面宽5.18m。

1．2 主梁：主梁截面形式为二体直腹板箱形梁，梁两端带伸臂，梁截面高0.9m，主梁部分分三段进行，第一段长为24m，净重47吨，第二段长为12m,净重20.7吨，第三段长为24m，净重46.6吨；三段主梁相互搭接，搭接长度每段1.1m，工厂分段制作运输，现场拼装施焊。

主梁竖向曲线半径为R＝349m，制作时应按图纸要求起拱。

2 工程特点：由于吊装要求，主梁必须在工厂分三段整体制作，整体吊装，而主梁尺寸较大，焊接量大，在制作时要考虑焊接变形及吊、翻转等施工操作时的变形，在主梁成型过程中要采取必要措施，来保证主梁各尺寸的精度要求及主梁竖曲线、拱度的设计要求。

3、钢天桥加工制作方案3.2 制作方案的布置由于主梁超重，故此部份构件全部在公司六车间内进行制作，充分利用两台30吨的行车进行单体吊或抬吊,并在车间内充分利用数控火焰切割机、半自动埋弧焊机、多头角焊机、气保焊机进行。

3.3钢桥制作工艺流程为：制作准备（技术工艺交底）→备料→钢板预处理喷砂除锈→车间底漆→放样、下料→切割及开坡口→拼接→焊接→焊接检查→制孔→板片制作→焊接→组装→起拱→组装焊接→焊接检查→外观及尺寸检查→清理油漆→编号→验收出厂→运输。

3.4 制作加工设备及工机具：3.5 材料3.5.1.本桥主梁所用钢材均为Q345B钢，其技术条件及机械性能应符合《低合金高强度结构钢》（GB/T 1591－94）的要求。

3.5.2 各类钢材、焊接材料及油漆均应有进厂质量证明书，并按合同规定及现行标准进行复检、抽检，复检合格后报监理、业主认可后方可使用。

3.5.3 钢材表面锈蚀、麻点及划痕等缺陷深度均不得大于钢材厚度负偏差值的1/2，其锈蚀等级应符合《涂装前钢材表面锈蚀等级和除锈等级》规定的A、B、C级。

3.5.4主梁所用的焊接方法为埋弧自动焊和CO2气体保护焊，埋弧焊用焊丝H10Mn2，焊剂HJ101，其技术条件及机械性能应符合《低合金金钢用埋弧焊丝和焊剂》（GB/T12470），CO2气体保护焊用焊丝为ER50-6，其技术条件及机械性能应符合《气体保护电弧焊用碳钢、低合钢焊丝》（GB/T8110-95），焊剂应按求进行烘干。
