EBZ260掘进机培训资料

EBZ260H悬臂式掘进机 使用说明书三 一 重 型 装 备 有 限 公 司二O一O年三月（V1.2）EBZ260H悬臂式掘进机使用说明书目录前言 (1)特别提示 (2)重要安全事项 (3)第一章产品资料 (7)第1节概述 (8)第2节主要结构与工作原理 (11)第3节技术特性 (22)第二章产品使用操作 (26)第1节安装调整 (27)第2节作业操作 (29)第3节运输与井下安装 (36)第三章产品技术保养 (44)第1节保养维修 (45)第2节注油 (49)第3节操作维护程序 (54)第4节备件储存 (62)第四章故障分析与排除 (63)第五章选配件 (68)附件 SYHZ-00除尘装置承载车使用说明书 (71)前 言尊敬的顾客，首先，我们衷心感谢您选用我公司的EBZ260H悬臂式掘进机，我们将为您提供优质的产品和星级的售后服务。

我公司汲取国际上掘进机的一流技术，集多项技术专利和创新研制了EBZ260H 悬臂式掘进机，该机适用于煤巷、半煤岩巷以及全岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。

本使用说明书向您详细介绍了EBZ260H悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容，如果所需资料在本说明书中未曾提及，请联系三一重装，以获得详细资料。

为了使机器长期保持性能、防止故障及事故的发生，请您务必按照规定进行操作、维护检测、故障诊断和修理作业。

请您在操作前仔细地阅读本说明书。

这将会：——帮助您了解本机器；——避免由于不当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。

要保证本说明书像工具箱里的工具一样伸手可得，以便能够随时阅读。

只有完全了解说明书的内容，您才能熟练而安全地操作机器。

三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ260H悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；3.操作人员必须是经过培训的熟练工人。

技术文件14、EBZ260悬臂式掘进机技术性能简介IMM国际煤矿机械集团佳木斯煤矿机械有限公司14.1、EBZ260悬臂式掘进机适用范围及特点:EBZ260 掘进机主要用于煤岩硬度f≤60 MPa（节理不发育）、f≤100 MPa （节理发育）的煤巷、半煤岩巷及岩巷的掘进。

也可在铁路、公路、水力工程等隧道中使用。

通过第二运输机，可与自卸车、梭车、皮带运输机等配套，能够实现截割、装载、运输连续作业。

最大定位截割断面可达25m2（截割宽度6.05米,截割高度5.1米)。

纵向工作坡度≤±18。

14.2、EBZ260悬臂式掘进机执行标准:MT/T238.3-2006 悬臂式掘进机通用技术条件Q/JC-17-2008 EBZ260悬臂式掘进机产品标准14.3、EBZ260悬臂式掘进机使用环境条件:EBZ260掘进机在下列条件下可正常工作(1) 海拔不超过2000m;(2) 环境温度-20℃～+40℃;(3) 周围空气相对湿度不大于90%(+25℃);(4) 在有瓦斯、煤尘或其他爆炸性气体环境矿井中；(5) 与垂直面的安装斜度不超过18°；(6) 无破坏绝缘的气体或蒸气的环境中；(7) 无长期连续漏水的地方；(8) 污染等级：3级；(9) 安装类别：Ⅲ类。

14.4、EBZ260悬臂式掘进机安全保护：(1)掘进机电控设备的设计、制造符合GB3836.1、GB3836.2.和《煤矿安全规程》2006版规定；(2)所有安标受控配套件均取得煤矿安全标志证；(3)掘进机设有起动报警装置和前后照明灯；(4)掘进机设有制动系统及防滑保护装置；(5) 截割机构和装运机构的传动系统设有过载保护装置；(6) 油泵电机和截割电机、二运电机之间启、停顺序，在电控系统中有闭锁装置；(7) 液压系统有过滤装置，还设有压力、油温、油位显示等保护装置；(8) 电控系统设有紧急切断和闭锁装置，在司机座位另一侧还装有紧急停止按钮；(9) 掘进机设有内、外喷雾系统，并有过滤装置、漏水检测及保护功能。

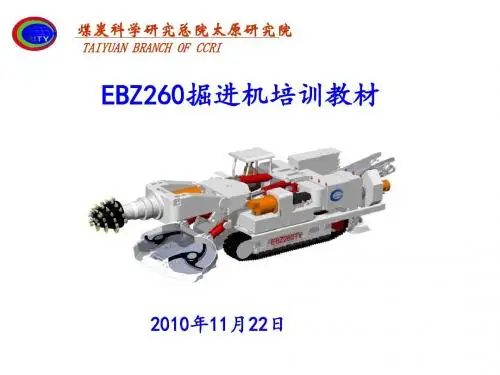

EBZ260型掘进机使用维护说明书执行标准：MT/T238.3-2006Q/140000TYB119A-2009煤炭科学研究总院山西煤机装备有限公司 企业地址：山西省太原市并州南路108号联系电话：7685012邮政编码：0300062010年4月前言 11.安全规定 3一、机械及液压部分 121.概述 122.主要技术参数 133.主要结构和工作原理 164.操作和使用 335.拆运安装和调整 376.检修及维护保养 457.常见故障原因及处理方法 498.安全保护 539.运输、贮存 53二、电气部分 56 概述 561.电控箱主要技术参数和特征 582. 工作原理 603. 掘进机的运转 624. 安装与检查 655. 维护、修理与故障排除 666. 包装与保管 66EBZ260型掘进机是煤炭科学研究总院山西煤机装备有限公司最新研制一种重型掘进机，用于煤巷、半煤岩巷或岩巷掘进。

该机多项技术属国内外领先的新技术和创新技术，代表了国内掘进机的发展趋势。

该机经济截割硬度f≤9，适用于各种类型底板，坡度±18°的煤矿采准巷道掘进，也可用于铁路、公路、水力工程等隧道施工。

该机具有以下特点：截割稳定性好，在截割过程中可充分利用自身重量，截割能力强；在国内首次实现了掘进机机载湿式除尘系统，除尘率高，降低了工作面的粉尘污染，改善了井下作业环境；采用集中润滑系统，可对各铰接销轴、油缸、整个回转台及关键部位轴承进行集中、自动润滑；采用鱼脊梁分体式，改向链轮前置的高效装运机构，可扩大刮板机的主动受煤能力，提高装载机构的装煤运煤速度，同时，在转盘外侧加焊了耐磨板，铲板面板增加了可拆卸耐磨板，并采用全程压链，以提高耐磨性，减小运料阻力；本机全部动作均可由遥控器来控制，大屏幕显示器采用windows操作系统，具有良好的人机交换功能，截割过程中，截割头可在屏幕上随截割摆动显示位置，并有油温、油位，流量，压力，截割减速器温升等运行状态的数字显示；前后影像监视系统能够将掘进机前后作业现场实际影像传到监视计算机界面，司机可在计算机屏幕上看到实时的现场作业景象，并可以依据实际影像操作掘进机；具有完善的整机工况监测系统。

$number {01}掘进机培训课件(培训)日期:汇报人：目录•培训介绍•掘进机概述•掘进机操作规程•掘进机维护保养•安全操作规程•案例分析•总结与展望01培训介绍0302培养学员掌握掘进机操作技能01培训目的规范学员在掘进作业中的操作行为，降低事故风险提高学员在掘进工作面的安全意识和风险防范能力掘进机操作人员准备从事掘进作业的学员对掘进机操作有兴趣的人员010203掘进机结构及工作原理掘进机的主要组成部分及功能掘进机的工作原理及适用范围掘进机操作技能掘进机的启动、停止操作掘进机的掘进、转向控制掘进机的截割、装载、运输作业010203掘进作业中的常见安全风险及防范措施安全风险防范与事故案例分析事故案例分析及其原因剖析应急处理与救援措施实际操作演练与考核0102对学员的实际操作进行评估与考核在模拟掘进工作面进行实际操作演练02掘进机概述它通常由截割头、装载机、输送机和液压系统等组成。

掘进机可以根据不同的地质条件和工程需求进行定制和调整。

掘进机是一种专门用于挖掘地下通道的机械设备。

根据使用范围，掘进机可以分为全断面掘进机和部分断面掘进机。

全断面掘进机挖掘整个隧道断面，适用于圆形或近圆形隧道。

部分断面掘进机只挖掘部分隧道断面，适用于矩形、梯形等非圆形隧道。

掘进机的主要结构02030104将切割下来的岩石和土壤装入输送机中。

将装载机装载的岩石和土壤输送出隧道。

用于切割岩石和土壤，可以旋转和升降。

为各个机构提供动力，并控制掘进机的动作。

截割头装载机液压系统输送机03掘进机操作规程123操作前准备人员配置操作人员必须经过培训合格，熟悉操作规程和安全注意事项。

安全检查确保掘进机处于良好状态，检查液压系统、切割头、刮板输送机和电气系统等部件是否正常。

环境评估检查作业环境，包括顶板、支架和运输等情况，确保安全无隐患。

方向控制掘进控制开机顺序操作流程先启动液压泵，再启动刮板输送机和转载机，最后开启切割头进行掘进。

【最新整理，下载后即可编辑】EBZ260型悬臂式掘进机操作规程总工：安全矿长：生产矿长：机电矿长：安全副总：生产副总：机电副总：调度室：安监处：技术科：机电科：审核：编制：2012年7月9日EBZ260型悬臂式掘进机操作规程EBZ260型悬臂式掘进机适用于大断面煤、半煤岩巷以及岩巷的掘进，该机可经济切割单向抗压强度≤90MPa的煤岩，可掘巷道最大宽度(定位时)6.0m，最大高度5.0m。

可掘任意断面形状的巷道，适应巷道坡度±18°。

该机后配套转载运输设备可采用桥式胶带转载机和可伸缩式带式输送机，实现连续运输，以利于机器效能的发挥。

一、一般规定1、当电动机、开关附近20米以内风流中瓦斯浓度超限（瓦斯浓度为1%）时，必须停止运转，撤出人员，切断电源，进行处理。

开启EBZ260型掘进机时，开关附近20米内的瓦斯浓度不得超过0.5%。

2、只有经过培训合格被授权操作的专职司机才能操作本机。

3、操作人员应熟知所有仪表和控制手柄（按钮）的位置和操作方法；4、规程中所说的左和右，是指站在设备尾部面朝向设备前方截割头时的左侧和右侧。

二、开机前的检查：1、首次开机，先点动电机，观测电机转向是否正确；2、巷道周围安全情况、环境温度、有害气体等要符合规定；3、在设备启动、进入工作之前，操作人员应保证机器的工作区域内没有人，并且已进行了启动检查。

4、在设备启动并且移动之前，必须检查声音和灯光报警装置。

5、各部位油量是否充足，油箱油位要高于油箱上的工作油位指示处合适。

6、刮板链、履带链的松紧程度要合适，履带张紧后确保一定的垂度，履带中心的垂度值为50-70mm。

7、机械裸露部分必须要有护罩，护罩必须安全、可靠。

三、运行前的准备：1、油泵启动前，蜂鸣器报警延时3S后无故障正常启动，提醒非工作人员人身安全。

2、空载运行3分钟，观察各运动部件有无卡阻、噪音，急停开关试验一次；3、先启动后续运输系统；四、运行操作EBZ260型掘进机的操作，分液压和电气两个部分。
