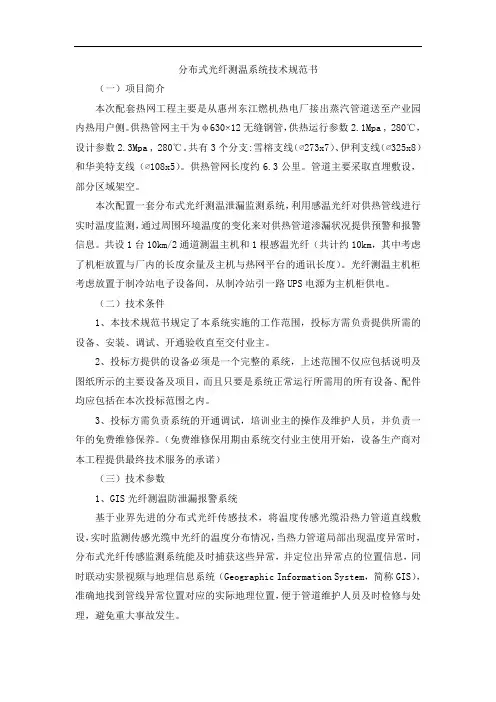

分布式光纤测温系统技术规范书（一）项目简介本次配套热网工程主要是从惠州东江燃机热电厂接出蒸汽管道送至产业园内热用户侧。

供热管网主干为φ630×12无缝钢管，供热运行参数2.1Mpa , 280℃，设计参数2.3Mpa , 280℃。

共有3个分支:雪榕支线（∅273x7）、伊利支线（∅325x8）和华美特支线（∅108x5）。

供热管网长度约6.3公里。

管道主要采取直埋敷设，部分区域架空。

本次配置一套分布式光纤测温泄漏监测系统，利用感温光纤对供热管线进行实时温度监测，通过周围环境温度的变化来对供热管道渗漏状况提供预警和报警信息。

共设1台10km/2通道测温主机和1根感温光纤（共计约10km，其中考虑了机柜放置与厂内的长度余量及主机与热网平台的通讯长度）。

光纤测温主机柜考虑放置于制冷站电子设备间，从制冷站引一路UPS电源为主机柜供电。

（二）技术条件1、本技术规范书规定了本系统实施的工作范围，投标方需负责提供所需的设备、安装、调试、开通验收直至交付业主。

2、投标方提供的设备必须是一个完整的系统，上述范围不仅应包括说明及图纸所示的主要设备及项目，而且只要是系统正常运行所需用的所有设备、配件均应包括在本次投标范围之内。

3、投标方需负责系统的开通调试，培训业主的操作及维护人员，并负责一年的免费维修保养。

（免费维修保用期由系统交付业主使用开始，设备生产商对本工程提供最终技术服务的承诺）（三）技术参数1、GIS光纤测温防泄漏报警系统基于业界先进的分布式光纤传感技术，将温度传感光缆沿热力管道直线敷设，实时监测传感光缆中光纤的温度分布情况，当热力管道局部出现温度异常时，分布式光纤传感监测系统能及时捕获这些异常，并定位出异常点的位置信息，同时联动实景视频与地理信息系统（Geographic Information System，简称GIS），准确地找到管线异常位置对应的实际地理位置，便于管道维护人员及时检修与处理，避免重大事故发生。

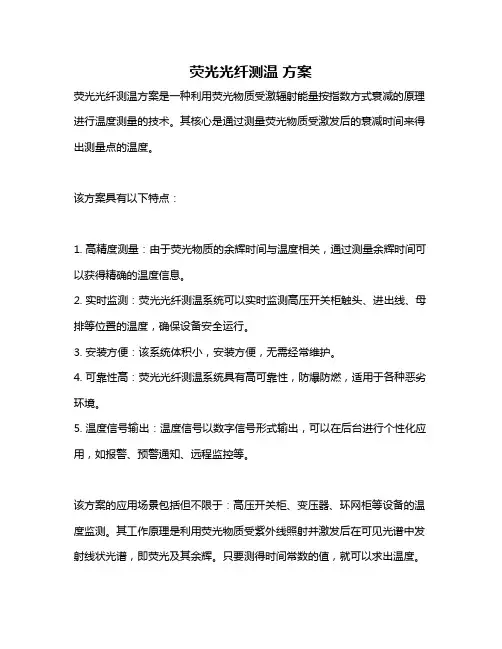

荧光光纤测温方案
荧光光纤测温方案是一种利用荧光物质受激辐射能量按指数方式衰减的原理进行温度测量的技术。

其核心是通过测量荧光物质受激发后的衰减时间来得出测量点的温度。

该方案具有以下特点：
1. 高精度测量：由于荧光物质的余辉时间与温度相关，通过测量余辉时间可以获得精确的温度信息。

2. 实时监测：荧光光纤测温系统可以实时监测高压开关柜触头、进出线、母排等位置的温度，确保设备安全运行。

3. 安装方便：该系统体积小，安装方便，无需经常维护。

4. 可靠性高：荧光光纤测温系统具有高可靠性，防爆防燃，适用于各种恶劣环境。

5. 温度信号输出：温度信号以数字信号形式输出，可以在后台进行个性化应用，如报警、预警通知、远程监控等。

该方案的应用场景包括但不限于：高压开关柜、变压器、环网柜等设备的温度监测。

其工作原理是利用荧光物质受紫外线照射并激发后在可见光谱中发射线状光谱，即荧光及其余辉。

只要测得时间常数的值，就可以求出温度。

总之，荧光光纤测温方案具有高精度、实时监测、安装方便、可靠性高、温度信号输出等特点，适用于各种需要温度监测的场景。

光纤测温系统方案1. 引言光纤测温是一种通过光纤传感器实时测量温度的技术。

它在工业、科研和安全等领域都有广泛的应用。

本文将介绍光纤测温系统的基本原理、设计方案和应用案例。

2. 原理光纤测温系统基于光纤传感器的工作原理，通过利用光纤的光学特性实现温度测量。

光纤传感器是通过在光纤中引入一种对温度敏感的材料，当材料受到热胀冷缩或热导率改变等影响时，会导致光纤本身的光学特性发生变化。

通过测量光纤传感器光学特性的变化，可以推算出温度值。

3. 设计方案光纤测温系统的设计方案包括传感器的选择、信号采集和处理、以及数据显示和存储等部分。

3.1 传感器选择传感器是光纤测温系统的核心组成部分，选择合适的传感器对系统的测温准确性和稳定性至关重要。

常见的光纤传感器包括光纤布拉格光栅传感器和光纤拉曼散射传感器。

根据具体的应用需求选择合适的传感器类型。

3.2 信号采集和处理光纤传感器采集到的光学信号需要经过适当的处理才能得到温度值。

典型的处理方法包括光谱分析、频率调制和光强测量等。

根据传感器的特性和测量要求选择合适的信号处理方法，并设计相应的电路和算法实现信号的采集和处理。

3.3 数据显示和存储光纤测温系统需要将测量到的温度数据进行显示和存储。

可以使用液晶显示屏或计算机界面显示温度数据，并利用存储设备如硬盘或SD卡等保存数据。

在设计数据存储方案时，需要考虑数据量、存储空间和数据安全等因素。

4. 应用案例光纤测温系统在很多领域都有广泛的应用。

以下是几个常见的应用案例：4.1 工业控制光纤测温系统可以在工业过程中实时测量温度，用于监控和控制生产过程。

它可以帮助调整工艺参数，提高生产效率和产品质量。

4.2 石油化工在石油化工领域，光纤测温系统可以用于实时监测和控制管道温度、储罐温度等。

它可以帮助预防事故和保障设备安全运行。

4.3 动力系统在动力系统中，光纤测温系统可用于监测发电机、变压器和输电线路等的温度。

基于测得的温度数据，可以优化系统运行并提前发现故障。

光纤测温系统方案光纤测温系统是一种利用光纤传感技术进行温度测量与监控的先进技术手段。

该系统通过将光纤作为传感器，利用光纤的光学特性来实现温度的测量与监控，具有高精度、远距离传输和多点监测等优点，广泛应用于各个领域。

一、系统原理光纤测温系统主要由三部分组成：光源单元、光纤传感单元和信号处理单元。

其中，光源单元主要用于提供激光光源，光纤传感单元负责将光信号传播到被测温区域并反射回来，信号处理单元则用于对反射光信号进行处理和测量。

系统的原理基于光纤的光学特性，即光纤在温度变化下会发生微弱的相位偏移和光强变化。

通过测量这些变化，可以准确计算出被测区域的温度。

具体而言，光源单元通过调制光源的频率和波长，将光信号发送到待测温区域的光纤中。

被测温区域的温度变化会导致光纤长度和折射率的变化，进而改变光信号的相位和光强。

光纤传感单元将经过温度变化后的光信号反射回来，信号处理单元通过分析反射光信号的相位和光强的变化，最终得出被测温区域的温度。

二、应用领域光纤测温系统具有广泛的应用领域，以下介绍其中的几个典型应用。

1. 电力系统监测在电力系统中，高温可能导致电气设备的故障和整个系统的不稳定。

光纤测温系统可以通过监测关键部位的温度变化，实时评估设备的工作状态，预测潜在故障，并采取相应措施，以确保电力系统的安全稳定运行。

2. 工业生产过程监控在工业生产过程中，温度是一个重要的参数。

光纤测温系统可以实时监测生产过程中关键区域的温度变化，及时发现异常情况，避免由于温度波动导致的生产事故和产品质量问题。

3. 环境监测光纤测温系统可以用于环境温度监测，如地下水位监测、土壤温度监测、海洋温度监测等。

通过对这些环境因素的实时监测，可以更好地了解自然环境的变化趋势，并采取相应的措施进行保护和管理。

4. 石油、化工等危险环境监测在石油、化工等危险环境中，温度的监测对保证生产安全至关重要。

光纤测温系统可以避免在危险环境中使用传统温度传感器可能导致的隐患，如腐蚀、易燃等。

光纤测温项目实施方案一、项目背景。

光纤测温技术是一种利用光纤传感器实现温度测量的先进技术，具有测量范围广、抗干扰能力强、安全可靠等优点。

目前，光纤测温技术已在工业、能源、环保等领域得到了广泛应用，为了满足公司对温度监测的需求，我们决定开展光纤测温项目。

二、项目目标。

本项目旨在利用光纤测温技术，实现对工业生产过程中温度的实时监测和数据采集，为生产运行提供可靠的数据支持，提高生产效率，降低能耗，确保生产安全。

三、项目实施方案。

1. 技术选型。

针对项目需求，我们将选择适合的光纤测温传感器和测温仪表，确保测量精度和稳定性。

同时，根据现场环境和工艺特点，合理布设光纤传感器，保证测量效果。

2. 系统集成。

在项目实施过程中，我们将进行光纤测温系统的集成调试工作，确保传感器与仪表之间的连接正常，系统数据采集和传输稳定可靠。

3. 数据分析与处理。

针对采集到的温度数据，我们将建立相应的数据分析与处理模型，实现对数据的实时监测、分析和预警，为生产运行提供及时的数据支持。

4. 系统应用与优化。

在系统搭建完成后，我们将进行系统应用与优化工作，根据实际生产情况，不断优化系统参数和算法，提高系统的稳定性和准确性。

5. 安全保障。

在项目实施过程中，我们将严格遵守相关安全规范，确保施工过程安全可靠，防止因施工过程中出现的安全事故对工厂生产造成影响。

四、项目成果。

通过本项目的实施，我们将实现对工业生产过程中温度的实时监测和数据采集，为生产运行提供可靠的数据支持，提高生产效率，降低能耗，确保生产安全。

五、项目风险与对策。

在项目实施过程中，可能会面临技术难点、设备故障、现场环境复杂等风险，我们将制定相应的风险应对策略，确保项目顺利实施。

六、项目实施计划。

根据项目的具体情况，我们将制定详细的项目实施计划，包括技术选型、系统集成、数据分析与处理、系统应用与优化等具体工作内容和时间节点。

七、总结。

光纤测温项目的实施将为公司生产运行提供可靠的温度监测数据支持，提高生产效率，降低能耗，确保生产安全，具有重要的意义和价值。

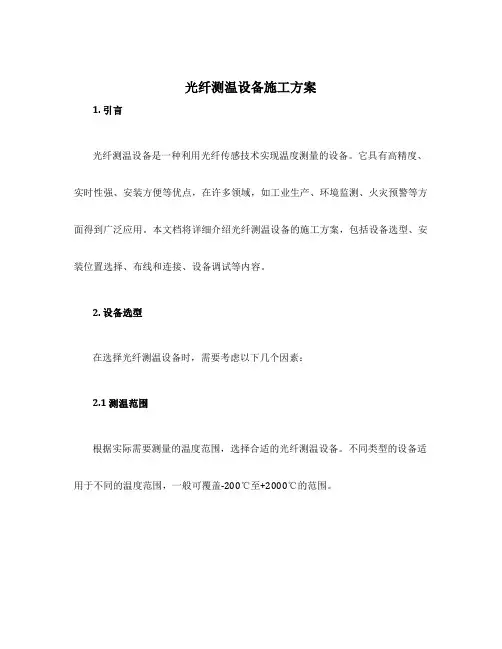

光纤测温设备施工方案1. 引言光纤测温设备是一种利用光纤传感技术实现温度测量的设备。

它具有高精度、实时性强、安装方便等优点，在许多领域，如工业生产、环境监测、火灾预警等方面得到广泛应用。

本文档将详细介绍光纤测温设备的施工方案，包括设备选型、安装位置选择、布线和连接、设备调试等内容。

2. 设备选型在选择光纤测温设备时，需要考虑以下几个因素：2.1 测温范围根据实际需要测量的温度范围，选择合适的光纤测温设备。

不同类型的设备适用于不同的温度范围，一般可覆盖-200℃至+2000℃的范围。

2.2 精度要求根据实际需要的温度精度要求，选择符合要求的光纤测温设备。

一般来说，精度为0.1℃的设备能够满足大部分应用需求。

2.3 安装环境考虑光纤测温设备的安装环境，选择适合的防护等级和材质。

如果设备将安装在特殊环境中，如高温、低温、腐蚀性气体等环境，应选择具备相应耐受能力的设备。

3. 安装位置选择光纤测温设备的安装位置选择是关键的一步，它直接影响到测量结果的准确性和可靠性。

在选择安装位置时，需考虑以下几个因素：3.1 测温对象根据实际需要测温的对象，选择合适的安装位置。

一般来说，需要测温的对象表面附近是最佳安装位置。

3.2 光纤布设根据各个测温点的位置和数量，合理布设光纤。

在光纤布设过程中，应避免弯曲或拉伸过大，以免影响测量精度。

3.3 安装固定根据安装位置，选择合适的固定方式固定光纤。

光纤应牢固地固定在测温对象上，避免在使用过程中发生位移或脱落。

4. 布线和连接在施工过程中，需要进行光纤布线和连接工作。

具体步骤如下：4.1 光纤布线根据光纤的具体布设要求，合理布线。

在布线过程中，应注意避免过长的光纤或过多的连接头，尽量减小信号损耗。

4.2 连接设备使用合适的连接器连接光纤和设备。

在连接过程中，应确保连接器的质量良好，保证光纤信号的正常传输。

5. 设备调试在安装完成后，需要进行设备调试。

具体步骤如下：5.1 设备接通电源将光纤测温设备接通电源，确保设备可以正常启动。

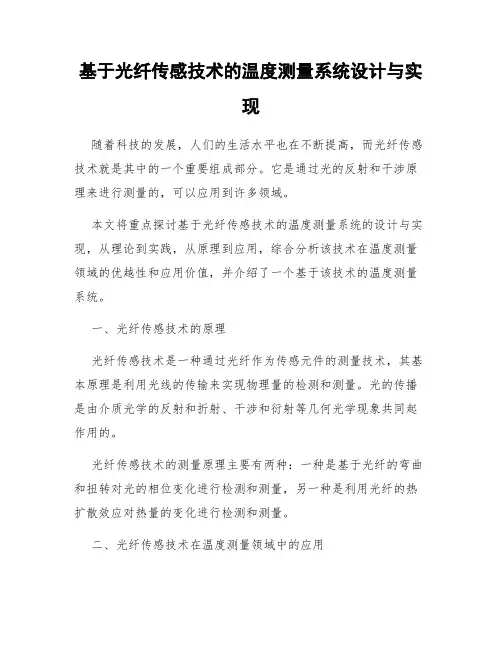

基于光纤传感技术的温度测量系统设计与实现随着科技的发展，人们的生活水平也在不断提高，而光纤传感技术就是其中的一个重要组成部分。

它是通过光的反射和干涉原理来进行测量的，可以应用到许多领域。

本文将重点探讨基于光纤传感技术的温度测量系统的设计与实现，从理论到实践，从原理到应用，综合分析该技术在温度测量领域的优越性和应用价值，并介绍了一个基于该技术的温度测量系统。

一、光纤传感技术的原理光纤传感技术是一种通过光纤作为传感元件的测量技术，其基本原理是利用光线的传输来实现物理量的检测和测量。

光的传播是由介质光学的反射和折射、干涉和衍射等几何光学现象共同起作用的。

光纤传感技术的测量原理主要有两种：一种是基于光纤的弯曲和扭转对光的相位变化进行检测和测量，另一种是利用光纤的热扩散效应对热量的变化进行检测和测量。

二、光纤传感技术在温度测量领域中的应用光纤传感技术在温度测量领域中的应用极为广泛，它具有如下优越性：1.高精度性和高稳定性，能够实现长距离、低噪声、低衰减的测量；2.免受电磁干扰，可在恶劣环境下工作，适用于多种场合；3.无需电池和耗材，维护成本低；4.体积小、重量轻、便于安装和布线；5.不会产生热源，不影响被测介质的物理性质。

三、基于光纤传感技术的温度测量系统设计与实现基于光纤传感技术的温度测量系统由测温头、光纤、光栅衍射仪、数据采集系统和显示器等组成。

测温头是指搭载了光纤传感器的温度探头，它将热量转化为光信号，光纤接收并传输该信号至光栅衍射仪；光栅衍射仪是指通过光的透过、反射和衍射来检测光信号的变化，进而反映被测介质的温度变化；数据采集系统则收集光栅衍射仪发出的信号，并将其转换为数字信号进行处理和存储；最后，通过显示器将结果反映出来。

四、应用举例基于光纤传感技术的温度测量系统可以应用到多个领域，例如：水利水电、石化行业、工业自动化等。

以石化行业为例，温度是一个非常关键的指标。

在生产加工中，不同的化学反应需要在不同的温度下进行，如果温度过高或过低，则容易影响生产效率和产品质量。

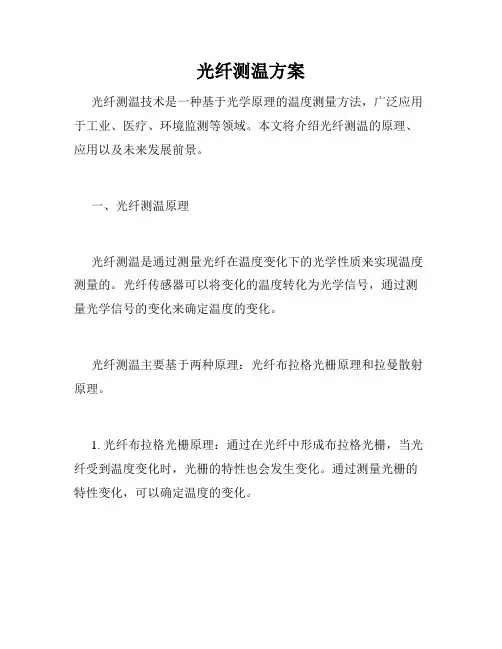

光纤测温方案光纤测温技术是一种基于光学原理的温度测量方法，广泛应用于工业、医疗、环境监测等领域。

本文将介绍光纤测温的原理、应用以及未来发展前景。

一、光纤测温原理光纤测温是通过测量光纤在温度变化下的光学性质来实现温度测量的。

光纤传感器可以将变化的温度转化为光学信号，通过测量光学信号的变化来确定温度的变化。

光纤测温主要基于两种原理：光纤布拉格光栅原理和拉曼散射原理。

1. 光纤布拉格光栅原理：通过在光纤中形成布拉格光栅，当光纤受到温度变化时，光栅的特性也会发生变化。

通过测量光栅的特性变化，可以确定温度的变化。

2. 拉曼散射原理：光纤中的光信号在传输过程中会发生拉曼散射，而拉曼散射的频率与光纤中的温度有关。

通过测量拉曼散射的频率，可以确定温度的变化。

二、光纤测温应用光纤测温技术在许多领域中得到了广泛应用。

1. 工业领域：光纤测温技术可以应用于工业生产中的温度监测和控制。

例如，在高温条件下的炉内温度监测、电力设备的温度检测等。

2. 医疗领域：光纤测温技术可以用于医疗设备中的温度监测。

例如，手术中的温度监测、病人体温监测等。

3. 环境监测：光纤测温技术可以用于环境监测中的温度检测。

例如，地下水温度监测、土壤温度监测等。

光纤测温技术具有快速响应、高精度、耐高温等优点，适用于各种复杂环境条件下的温度测量。

同时，由于光纤测温技术不需要直接接触被测物体，避免了传统温度测量方法中的接触问题，更适用于一些特殊场合的温度测量需求。

三、光纤测温的发展前景随着科技的不断进步，光纤测温技术在未来将有更广阔的应用前景。

1. 高温环境下的温度测量：光纤测温技术可以在高温环境下进行温度测量，具有很高的稳定性和精确度。

在冶金、高温处理等领域的应用前景十分广阔。

2. 物联网的应用：光纤测温技术可以与物联网技术结合，实现对大规模物体温度的实时监测。

这对于工业自动化、智能家居等领域的发展具有推动作用。

3. 医疗领域的应用：随着医疗技术的不断提升，光纤测温技术可以在医疗设备中得到更广泛的应用，提高温度监测的精确度和安全性。

光纤测温方案随着科技的不断进步，测温技术也在不断更新和创新。

光纤测温作为一种新兴的测温技术，正逐渐被应用于各个领域。

本文将介绍光纤测温的原理、应用场景以及其在工业生产中的重要性。

一、光纤测温原理光纤测温是利用光纤传输光信号的特性来测量被测物体的温度。

其原理主要包括光纤传感器、光纤传输和信号处理三个部分。

1. 光纤传感器光纤传感器是将光纤与温度敏感元件结合起来，通过温度的变化来改变光的特性。

常见的光纤传感器有热敏光纤和光栅光纤传感器。

热敏光纤通过测量光纤在线温度的变化来推断被测物体的温度；而光栅光纤传感器则利用光纤中的光栅结构，在光纤上形成周期性的衍射光谱，通过测量光谱的变化来计算温度。

2. 光纤传输光纤作为光信号的传输媒介，具有传输距离远、抗干扰能力强等优点，非常适合用于测温。

光纤传输光信号时，通过对光的衰减和相位的变化进行测量，可以准确地获得被测物体的温度信息。

3. 信号处理通过对光纤传输的信号进行采集和分析处理，可以得到最终的温度信息。

信号处理一般包括光的幅度和相位的测量，以及后续的数据处理和结果显示。

二、光纤测温的应用场景光纤测温凭借其高精度、快速响应和远距离传输等特点，被广泛应用于各个领域。

1. 工业生产在工业生产中，温度的监测和控制非常重要。

光纤测温可以用于监测高温炉、热处理设备以及各种化学反应过程中的温度变化，帮助实现工艺优化和安全控制。

2. 能源领域在能源领域，光纤测温可以用于监测发电厂、输电线路和变电站等设备的温度变化，及时发现异常情况并采取相应的措施，以确保电力系统的安全稳定运行。

3. 环境监测光纤测温还可以应用于环境监测领域，例如监测地壳温度、水体温度以及天气预警中的火灾和局部高温区域等。

这对于预防火灾、保护生态环境以及提前预警具有重要意义。

三、光纤测温的重要性光纤测温作为一种高精度、远距离传输的测温技术，对于工业生产和各个领域的发展具有重要的意义。

首先，光纤测温可以提供精确的温度变化数据，帮助工程师和科研人员对温度变化进行准确分析和预测，从而优化工艺控制和产品质量。

分布式光纤测温系统一、综述分布式光纤测温系统集光、电、机械、计算机和微弱信号检测等技术为一体，可实现大范围空间温度分布式实时测量，具有测量距离长、覆盖探测区域、实时监测、可精确定位等优点，在交通隧道、地铁、电力、石化、水利等等领域均有应用。

分布式光纤测温系统同时实现温度测量和空间定位功能，其中温度测量利用光纤自发拉曼（Raman）散射效应，空间定位利用光时域反射（OTDR）技术。

光纤既是传输介质，又是传感器。

高速驱动电路驱动激光器发出一窄脉宽激光脉冲，激光脉冲经波分复用器后沿传感光纤向前传输，激光脉冲与光纤分子相互作用，产生多种微弱的背向散射，包括瑞利（Rayleigh）散射、布里渊（Brillouin）散射和拉曼（Raman）散射等，其中拉曼散射是由于光纤分子的热振动，产生温度不敏感的斯托克斯（Stokes）光和温度敏感的反斯托克斯（Anti-Stokes）光，两者的波长不一样，经波分复用器分离后由高灵敏的探测器所探测。

光纤中的Anti-Stokes光强受外界温度调制，Anti-Stokes与Stokes 的光强比值准确反映了温度信息；不同位置的拉曼散射信号返回探测器的时间是不一样的，通过测量该回波时间即可确定散射信号所对应的光纤位置；结合高速信号采集与数据处理技术，可准确、快速地获得整根传感光纤上任一点的温度分布信息。

分布式光纤测温技术原理二、系统组成2.1系统组成概述系统主要包括测量主机、传感光缆、用户软件和相关配件。

2.1.1测量主机测温主机采用多项光电测量和光纤技术以及性能高的光电器件，测量距离（16km）可定制、响应速度（2s）、测温精度（0.5℃）。

客户可以针对应用需求，选择相应的型号。

测量主机外观测温性能测量距离0~16km测量时间2s/通道测温精度±0.5℃温度分辨率0.1℃通道数量1~8（可选）测温范围-40℃~85℃（常规光纤）-40℃~250℃（特殊光纤）采样间隔0.4m，0.8m空间分辨率0.5m，1m，2m，3m定位精度,0.2m，0.8m系统接口光纤接头FC/APC通讯接口Ethernet，USB，RS232继电器46路温度报警，2路系统故障工作条件工作温度-10℃~60℃工作湿度0~95％R.H.无凝露工作电源DC24V，AC220V（可选）IP等级IP50传感光缆采用特殊设计的快速导热型光缆，纤芯采用进口GI62.5/125多模光纤，光纤保护层选用高强度聚合物及不锈钢螺旋管铠装护套，外护套为低烟无卤阻燃材料，抗拉强度、耐弯、耐压性能好，防水、抗腐蚀性，稳定可靠，工作寿命长。
