悬挑脚手架安全施工专项案工程名称：定慧小区一期工程25#楼建设单位：泰兴市兴黄综合投资开发有限公司施工单位：黄桥建设工程有限公司监理单位：国兴建设项目管理有限公司编制人：审核人：审批人：二0一二年八月一日目录1 编制说明及依据 ............................................ - 3 -2 工程概况..................................................... - 4 -3 施工计划..................................................... -4 -4 脚手架的主要搭设法及检查验收........................ -5 -5 质量保证措施............................................ - 11 -6 脚手架安装和拆除的安全技术措施..................... - 14 -7 监测措施................................................... - 16 -8 文明施工措施 ............................................. - 16 -9 施工应急救援预案........................................ - 17 -10 劳动力计划 .............................................. - 19 -11 悬挑脚手架安全管理措施.............................. - 19 -12 脚手架防电、避雷及安全防护装置 ................... - 20 -13 计算书.................................................... - 21 -第一章编制说明及依据1.1 编制说明本工程外脚手架采用悬挑脚手架，一到九层为落地式脚手架，九层以上到顶层设置悬挑脚手架，根椐中华人民国住房和城乡建设部二○○九年五月十三日下发的《危险性较大的分部分项工程安全管理办法》第五条施工单位应当在危险性较大的分部分项工程施工前编制专项案；危险性较大的分部分项工程围：四、脚手架工程（一）搭设高度50m 及以上落地式钢管脚手架工程。
（二）提升高度150m及以上附着式整体和分片提升脚手架工程。
（三）架体高度20m及以上悬挑式脚手架工程。
按上述条款计算，本工程搭设高度所属第三条架体高度20m及以上悬挑式脚手架工程。
所以单独编制专项施工案，并上报有关主管部门备案。
1.2 编制依据本悬挑脚手架编制主要依据包括：1.1《建筑施工扣件式钢管脚手架安全技术规》JGJ130-20111.2《建筑结构荷载规》GB50009-20011.3《建筑施工安全检查标准》JGJ59-20111.4《混凝土结构设计规》GB50010-20101.5《钢结构设计规》GB50017-20031.6《直缝电焊钢管》GB/T 13793-20081.7《低压流体输送用焊接钢管》GB/T 3091-20081.8《碳素结构钢》GB/T 700-20061.9《钢管脚手架扣件》GB15831-20061.10、计算软件：品茗施工系列软件；1.11建质[2009]87号《危险性较大的分部分项工程安全管理办法》另根据本工程施工图纸、图纸会审纪要、公司施工工艺标准、施工组织设计要求等资料。
第二章工程概况2.1、建设概况本工程为黄桥镇人民政府农民集中居住区定慧小区一期25#楼工程，工程位于黄桥镇，场地南侧为在建建筑，西侧为空地，东侧为已建建筑物，北侧为河流。
建筑类别为三类，耐火等级为二级。
屋面防水等级为II级，抗震设防烈度为六度。
设计使用年限50年。
1、工程结构及面积：本工程为十七层混凝土框剪结构建筑，建筑面积12750m2。
建筑物屋面高度：屋顶结构标高53.85米；标准层楼层层高为2.9m。
悬挑外架搭设数据要求：第三章施工计划3.1进度计划外悬挑架应根据主体进度进行，外架应比主体施工进度高出一步，九层悬挑架开始搭设时间计划为8月5日。
3.2材料设备计划材料包括工字钢、槽钢、钢管、扣件、预埋吊环、卡环、钢丝绳、安全网、竹跳板、踢脚板等其他。
材料需要计划顶峰在主体封顶阶段，现场应根据外架平面布置图及搭设要求计算各材料工程量，并根据主体施工进度计划安排材料进场。
第四章脚手架的主要搭设法及检查验收4.1悬挑脚手架搭设4.1.1 施工准备1）悬挑脚手架搭设前由公司工程技术部组织项目部管理人员向脚手架搭设和使用人员进行技术交底。
2）钢管、扣件、脚手板等进场需进行检查验收，不合格产品不得使用，合格构配件按品种、规格分类堆放整齐，堆放场地不得有积水。
4.1.2悬挑脚手架搭设要求钢管类型采用φ48*3.0，双排脚手架立杆采用单立管，立杆纵距1.5米，立杆横距0.85米，横杆步距1.8米，外排1.8米中部（0.9米高处）增加设置一根横杠，作为栏杆以保证外架施工人员的安全。
施工均布荷载为3.0KN/M2,同时施工2层，脚手板共铺设2层，悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长1.2米，建筑物锚固段长度1.8米（1.6米阳台两端部分锚固段长度为3.2米），锚固压环钢筋采用φ16一级钢预埋在梁板：（详见附后大样图），悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.35米。
拉杆采用直径12mm钢丝绳和20号拉环连接。
4.1.3 悬挑脚手架搭设顺序做好搭设的准备工作→按房屋的平面形状放线→预埋卡环、吊环→安置型钢→按立杆间距排放底座→放置纵向扫地杆→逐根树立立杆，随即与纵向扫地杆扣牢→安装第一步小横杆（与各立杆扣牢）→安装第一步大横杆→第二步小横杆→第二步大横杆→加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）→第三、四步小横杆和大横杆→设置连墙杆→接立杆→加设剪力撑→铺脚手板→绑护身栏和挡脚板→挂安全网→……4.1.4 悬挑脚手架采用封闭式防护外侧满挂密目安全网，每层设通长200高踢脚板。
4.1.5 悬挑脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
4.1.6 每搭设完一步脚手架后，应检查其步距、纵距、横距及立杆垂直度是否符合要求。
4.2 悬挑脚手架搭设详图4.2.1、悬挑脚手架平面布置图附图1、立面图见附图2.悬挑脚手架立面图4.2.2、连墙件节点详图4.2.3、卡环、吊环节点详图4.2.4、悬挑剖面图4.3 悬挑脚手架验收4.3.1、悬挑脚手架验收的依据：《建筑施工安全检查标准》JGJ59-2011、《表一：悬挑脚手架卡环及吊环隐蔽验收记录》、《表二:悬挑式钢管脚手架验收表》。
4.3.2、悬挑脚手架的验收由公司安全部组织进行，卡环及吊环隐蔽验收由项目组织进行。
首步脚手架验收合格后才能继续搭设，并在明显部位挂验收合格，同意使用标牌。
4.3.3、悬挑脚手架搭设时应分阶段进行质量检查和验收，发现问题及时校正:1）型钢安装后及脚手架搭设前；2）操作层上施加荷载前；3）每搭设两步架后必须进行检查验收，并填写悬挑脚手架验收表。
4.3.4、架子未经检查、验收，除架子工外，禁其他人员攀登。
验收合格的架子任人不得擅自拆改，需局部拆改时，要经技术负责人同意，由架子工操作。
第五章质量保证措施5.1 悬挑脚手架材质及规格要求5.1.1、钢管1）脚手架钢管应采用现行标准《直缝电焊钢管》(GB/T 13793-2008)或《低压流体输送用焊接钢管》(GB/T 3091-2008)中规定的3号普通钢管，其质量应符合现行标准《碳素结构钢》(GB/T 700-2006)中Q235-A级钢的规定。
2）采用Φ48×3.0钢管，其重量控制在25kg以。
小横杆长度1.5～2.0m为宜，立杆、大横杆及剪刀撑的长度4～6m为宜。
3）重锈蚀、弯曲、压扁或有裂缝的钢管禁使用。
4）钢管上禁打。

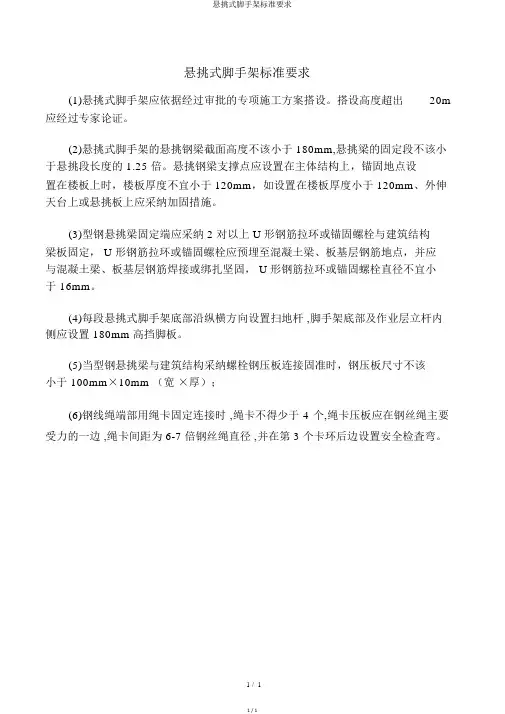

5.1.2、悬挑梁应采用普通热轧型钢。
5.1.3、吊环及卡环1）必须采用HPB235钢筋制作，禁采用冷加工钢筋。
2）其锚固长度不小于30d，焊接或绑扎在钢筋骨架上，端头做180°的弯钩，弯钩平直段长度不应小于3d。
5.1.4、扣件1）应采用可缎铸铁制作,其材质应符合《钢管脚手架扣件》(GB15831-2006)的规定。
2）新扣件应有要有出厂合格证和质量合格证。
旧扣件有脆裂、变形、滑丝的禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动。
当扣件螺栓拧紧,扭力矩为40～50N·m时,扣件本身所具有的抗滑、抗旋转和抗拔能力均能满足实际使用要求；3）当扣件夹紧钢管时，开口处的最小距离不小于5mm。
5.1.5、脚手板、竹笆1）采用竹笆满铺设，每块质量不宜大于10kg。
2）铺设脚手板要做到密、牢固、铺平、铺稳、铺实。
5.1.6、安全网使用的密目式安全网须是建设部认证产品。
5.1.7、连墙件应符合《碳素结构钢》(GB/T700-2006)中Q235-A级钢的规定。
5.1.8、钢丝绳1）钢丝绳的技术性能需满足《一般用途钢丝绳》GB20118-2006的规定；2）钢丝绳使用时，应按正确法进行，以免钢丝绳产生扭结。
钢丝绳切断前应在切口两侧用细铁丝捆扎，以防切断后绳头松散。
3）在使用中，应定期对钢丝绳加润滑油。
如果钢丝绳股间有大量的油挤出，表明钢丝绳的荷载已相当大，这时必须勤加检查，以防事故发生。
4）钢丝绳卡应与钢丝绳配套使用，每个接头不少于三个，并有一个绳卡反向扣紧。
5.2 悬挑脚手架搭设参数及要求双排脚手架立杆采用单立管，立杆纵距1.5米，立杆横距0.85米，横杆步距1.8米，外排1.8米中部（0.9米高处）增加设置一根横杠，作为栏杆以保证外架施工人员的安全。
5.2.1、立杆和连墙件1）每根立杆底部用Φ25的螺纹短钢筋焊接固定于型钢上（见图6.1-2）。
2）脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距型钢上不大于200mm处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下的立杆上。
3）立杆的接长必须采用对接扣件连接，其连接应符合以下规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步，同步隔一根立杆的两个相隔接头在高度向错开位置不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
3）立杆必须用连墙件与建筑物进行刚性连接，连墙件采用二步三跨布置，其垂直间距不应大于建筑物的层高，并不大于4m，连墙件宜呈水平设置。
且应尽量靠近大横杆与立杆交点位置。
