文件编号：KG-AO-7158-76 建筑电气防火-电气线路防火
使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。
电气线路是用于传输电能、传递信息和宏观电磁能量转换的载体，电气线路火灾除了由外部的火源或火种直接引燃外，主要是由于自身在运行过程中出现的短路、过载、接触电阻过大以及漏电等故障产生电弧、电火花或电线、电缆过热，引燃电线、电缆及其周围的可燃物而引发的火灾。通过对电气线路火灾事故原因的统计分析，电气线路的防火措施主要应从电线电缆的选择、线路的敷设及连接、在线路上采取保护措施等方面入手。
一、电线电缆的选择
（一）电线电缆选择的一般要求
根据使用场所的潮湿、化学腐蚀、高温等环境因素及额定电压要求，选择适宜的电线电缆。同时根据系统的载荷情况，合理地选择导线截面，在经计算所
需导线截面基础上留出适当增加负荷的余量。
（二）电线电缆导体材料的选择
固定敷设的供电线路宜选用铜芯线缆。
重要电源、重要的操作回路及二次回路、电机的励磁回路等需要确保长期运行在连接可靠的回路；移动设备的线路及振动场所的线路；对铝有腐蚀的环境；高温环境、潮湿环境、爆炸及火灾危险环境；工业及市政工程等场所不应选用铝芯线缆。
非熟练人员容易接触的线路，如公共建筑与居住建筑；线芯截面为6m㎡及以下的线缆不宜选用铝芯线缆。
对铜有腐蚀而对铝腐蚀相对较轻的环境、氨压缩机房等场所应选用铝芯线缆。
（三）电线电缆绝缘材料及护套的选择
1.普通电线电缆
普通聚氯乙烯电线电缆适用温度范围为-15℃～60℃，使用场所的环境温度超出该范围时，应采用特种聚氯乙烯电线电缆；普通聚氯乙烯电线电缆在燃烧
时会散放有毒烟气，不适用于地下客运设施、地下商业区、高层建筑和重要公共设施等人员密集场所。
交联聚氯乙烯（XLPE）电线电缆不具备阻燃性能，但燃烧时不会产生大量有毒烟气，适用于有“清洁”要求的工业与民用建筑。
橡皮电线电缆弯曲性能较好，能够在严寒气候下敷设，适用于水平高差大和垂直敷设的场所；橡皮电线电缆适用于移动式电气设备的供电线路。
2.阻燃电线电缆
阻燃电缆是指在规定试验条件下被燃烧，能使火焰蔓延仅在限定范围内，撤去火源后，残焰和残灼能在限定时间内自行熄灭的电缆。
阻燃电缆的性能主要用氧指数和发烟性两指标来评定。由于空气中氧气占21%，因此氧指数超过21的材料在空气中会自熄，材料的氧指数愈高，则表示它的阻燃性愈好。
阻燃电缆燃烧时的烟气特性可分为一般阻燃电缆、低烟低卤阻燃、无卤阻燃电缆三大类。电线电缆成束
敷设时，应采用阻燃型电线电缆。当电缆在桥架内敷设时，应考虑将来增加电缆时，也能符合阻燃等级，宜按近期敷设电缆的非金属材料体积预留20%余量。电线在槽盒内敷设时，也宜按此原则来选择阻燃等级。在同一通道中敷设的电缆，应选用同一阻燃等级的电缆。阻燃和非阻燃电缆也不宜在同一通道内敷设。非同一设备的电力与控制电缆若在同一通道时，宜互相隔离。
直埋地电缆、直埋入建筑孔洞或砌体的电缆及穿管敷设的电线电缆，可选用普通型电线电缆。敷设在有盖槽盒、有盖板的电缆沟中的电缆，若已采取封堵、阻水、隔离等防止延燃的措施，可降低一级阻燃要求。
3.耐火电线电缆
耐火电线电缆是指规定试验条件下，在火焰中被燃烧一定时间内能保持正常运行特性的电缆。
耐火电缆按绝缘材质可分为有机型和无机型两种。有机型主要是采用耐高温800℃的云母带以50%重叠搭盖率包覆两层作为耐火层。外部采用聚氯乙烯或交
联聚乙烯为绝缘，若同时要求阻燃，只要绝缘材料选用阻燃型材料即可。加入隔氧层后，可以耐受950℃高温。无机型是矿物绝缘电缆。它是采用氧化镁作为绝缘材料，铜管作为护套的电缆，国际上称为MI电缆。
耐火电线电缆主要适用于凡是在火灾时仍需要保持正常运行的线路，如工业及民用建筑的消防系统、应急照明系统、救生系统、报警及重要的监测回路等。
耐火等级应根据一旦火灾时可能达到的火焰温度确定。火灾时，由于环境温度剧烈升高，导致线芯电阻的增大，当火焰温度为800～1000℃时，导体电阻约增大3～4倍，此时仍应保证系统正常工作，需按此条件校验电压损失。耐火电缆亦应考虑自身在火灾时的机械强度，因此，明敷的耐火电缆截面积应不小于2.5m㎡。应区分耐高温电缆与耐火电缆，前者只适用于调温环境。一般有机类的耐火电缆本身并不阻燃。若既需要耐火又要满足阻燃，应采用阻燃耐火型电缆或矿物绝缘电缆。普通电缆及阻燃电缆敷设在耐火电缆槽盒内，并不一定满足耐火的要求，设计选用时必
须注意这一点。
（四）电线电缆截面的选择
电线电缆截面的选型原则应符合下列规定：
1.通过负载电流时，线芯温度不超过电线电缆绝缘所允许的长期工作温度；
2.通过短路电流时，不超过所允许的短路强度，高压电缆要校验热稳定性，母线要校验动、热稳定性；
3.电压损失在允许范围内；
4.满足机械强度的要求；
5.低压电线电缆应符合负载保护的要求，TNT系统中还应保证在接地故障时保护电器能断开电路。
二、电气线路的保护措施
为有效预防由于电气线路故障引发的火灾，除了合理地进行电线电缆的选型，还应根据现场的实际情况合理选择线路的敷设方式，并严格按照有关规定规范线路的敷设及连接环节，保证线路的施工质量。此外低压配电线路还应按照《低压配电设计规范》GB50054—1995及《漏电保护器安装和运行》
GB139552—1992等相关标准要求设置短路保护、过负载保护和接地故障保护。
（一）短路保护
短路保护装置应保证在短路电流导体和连接件产生的热效应和机械力造成危害之前分断该短路电流；分断能力不应小于保护电气安装的预期短路电流，但在上级已装有所需分断能力的保护电气时，下级保护电路的分断能力允许小于预期短路电流，此时该上下级保护电器的特性必须配合，使得通过下级保护电器的能量不超过其能够承受的能量。应在短路电流使导体达到允许的极限温度之前分断该短路电流。
（二）过负载保护
保护电器应在过负载电流引起的导体升温对导体的绝缘、接头、端子或导体周围的物质造成损害之前分断过负载电流。对于突然断电比过负载造成的损失更大的线路，如消防水泵之类的负荷，其过负载保护应作为报警信号，不应作为直接切断电路的触发信号。
过负载保护电器的动作特性应同时满足以下两个
条件：
1.线路计算电流小于等于熔断器熔体额定电流，后者应小于等于导体允许持续载流量；
2.保证保护电器可靠动作的电流小于等于 1.45倍熔断器熔体额定电流。
注：当保护电器为断路器时，保证保护电器可靠动作的电流为约定时间内的约定动作电流；当保护电器为熔断器时，保证保护电器可靠动作的电流为约定时间内的熔断电流。
（三）接地故障保护
当发生带点导体与外露可导电部分、装置外可导电部分、PE线、PEN线、大地等之间的接地故障时，保护电器必须切断该故障电路。接地故障保护电器的选择应根据配电系统的接地形式、电气设备使用特点及导体截面等确定。
TN系统接地保护方式：
1.当灵敏性符合要求时，采用短路保护兼做接地故障保护；
浅析建筑电气防火及安全设计 在经济高速发展的过程中，人们的用电量在不断的上升，电器火灾的隐患也在不断的增加。由于建筑结构以及功能复杂性的上升，建筑内部的用电设备数量在不断的上升，对于电气防火设计的需要也在不断的上升。所以开展电气防火设计工作是非常重要的，本文主要是针对民用建筑电气防火设计的问题进行的研究工作论文。 标签：高层建筑；电气；防火设计 由于高层建筑数量在不断的增加，火灾的问题也比较突出。特别是进入到新时代之后，建筑的外形以及结构也存在不同，用电设备及装置在不断的增加，对于电气防火的设计要求越来越高，因为导致火灾的原因比较多，设计不够合理的话就会产生火灾，在严重的情况下就会出现电气事故，对他们的生命财产安全带来威胁。 1、一般电气线路防火设计 1.1电线电缆截面的选择 在相关的建筑电气设计标准中，要在选择电线电缆的时候导体搭载流量要高于负荷的电流量，在对电缆的截面选择的时候，要了解电缆的铺设方法以及环境温度。因为电缆铺设的方式不一样，所以不同温度下会出现不同的载流量。电力电缆可以承受的故障电流，特别是短路电流的作用。所以选择一种低压配电线，要考虑到用电量增加的可能性。因为人们的说话水平在不断的提升，建筑内出现了一些新的用电设备，导致了建筑用电的负荷量不断的上升，这可能会导致线路截然以及出现火灾，所以电线电缆选择的时候要充分的认识到这一点，而且要考虑到电线电缆的经济性。 1.2线路敷设方式的选择 在《民用建筑电气设计规范》中对于各种铺设方法的规定，主要是以防火角度为立场出发的，线路一般使用了暗铺的方法，如果需要用到明铺的时候，要注意到电线电缆的铺设方法，这样才能避免防火区域被破坏；在穿过防火墙的时候，用到了防火隔离措施，而且在楼层间的预埋钢管要做好密封隔离措施。对于吊顶内部的线路铺设来说，需要通过金属管以及塑料管保护，才能够和灯具保持一定的水平和距离。 1.3电线、电缆的选型 在电线以及电脑选择的过程中有三个方面的问题要充分的注意：首先要选择铜线，不能够使用铝线；二是要根据电气防火的要求，选择一种耐火型以及矿物绝缘型的电线。第三，要保证经济运行。
第二篇建筑防火——第七章建筑电气防火 学习要求： 了解电线电缆选择的一般要求和常用的电气线路保护措施。 掌握照明器具、电气装置和电动机的火灾危险性和火灾预防措施。 第一节电气线路防火 知识点：电线电缆的选择 （一）电线电缆选择的一般要求 根据使用场所的湿度、化学腐蚀性、温度等环境因素及额定电压要求，选择适宜的电线电缆。同时根据系统的载荷情况，合理地选择导线截面面积，在经计算所需导线截面面积基础上留出适当增加负荷的裕量 （二）电线电缆导体材料的选择 固定敷设的供电线路宜选用铜芯电线电缆；重要电源、重要的操作回路及二次回路、电机的励磁回路等需要确保长期运行在连接可靠的回路，移动设备的线路及振动场所的线路，对铝有腐蚀的环境，高温环境、潮湿环境、爆炸及火灾危险环境，应选择铜芯电线电缆。 非熟练人员容易接触的线路（如公共建筑与居住建筑）、线芯截面面积为6mm2及以下电线电缆不宜选用铝芯电线电缆；工业及市政工程等场所不应选用铝芯电线电缆。对铜有腐蚀而对铝腐蚀相对较轻的环境、氨压缩机房等场所应选用铝芯电线电缆。 （三）电线电缆绝缘材料及护套的选择 1.普通电线电缆 普通聚氯乙烯电线电缆的适用温度范围为-15℃～60℃，使用场所的环境温度超出该范围时，应采用特种聚氯乙烯电线电缆；普通聚氯乙烯电线电缆在燃烧时会散发有毒烟气，不适用于地下客运设施、地下商业区、高层建筑和重要公共设施等人员密集场所。 交联聚氯乙烯电线电缆不具备阻燃性能，但燃烧时不会产生大量有毒烟气，适用于有“清洁”要求的工业与民用建筑。 橡胶电线电缆的弯曲性能较好，能够在严寒气候下敷设，适用于水平高差大和垂直敷设的场所，橡胶电线电缆适用于移动式电气设备的供电线路。 2.阻燃电线电缆 阻燃电缆是指在规定试验条件下被燃烧，能使火焰仅在限定范围内蔓延，撤去火源后，残焰和残灼能在限定时间内自行熄灭的电缆阻燃电缆按燃烧性能分为阻燃1级电缆和阻燃2级电缆两大类。电线电缆成束敷设时，应采用阻燃型电线电缆。当电缆在桥架内敷设时，应考虑在将来增加电缆时，也能符合阻燃等级，宜按近期敷设电缆的非金属材料体积预留20%裕量。 电线在槽盒内敷设时，也宜按此原则来选择阻燃等级。在同一通道中敷设的电缆应选用同一阻燃等级的电缆。阻燃和非阻燃电缆也不宜在同一通道内敷设。非同一设备的电力与控制电缆若在同一通道敷设时，宜互相隔离直埋地电缆、直埋入建筑孔洞或砌体的电缆及穿管敷设的电线电缆，可选用普通型电线电缆。敷设在有盖槽盒、有盖板的电缆沟中的电缆若已采取封堵、阻水、隔离等防止延燃的措施，可降低一级阻燃要求。 3.耐火电线电缆 耐火电线电缆是指规定试验条件下，在火焰中被燃烧一定时间内能保持正常运行特性的电缆。 耐火电缆按绝缘材质可分为有机型和无机型两种。有机型主要是采用耐800℃高温的云母带以50%的重叠搭盖率包覆两层作为耐火层；外部采用聚氯乙烯或交联聚乙烯为绝缘，若同时要求阻燃，只要绝缘材料选用阻燃型材料即可。 有机型耐火电缆加入隔氧层后，可以耐受950℃高温。无机型是矿物绝缘电缆。它是采用氧化镁作为绝缘材料，铜管作为护套的电缆，国际上称为Ml电缆。 耐火电缆主要适用于在火灾时仍需要保持正常运行的线路，如工业及民用建筑的消防系统，应急照明系统，救生系统，报警及重要的监测回路等。
A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编订：XXXXXXXX 20XX年XX月XX日 建筑工程安全用电和电气防火措施简易版
建筑工程安全用电和电气防火措施 简易版 温馨提示：本解决方案文件应用在对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。文档下载完成后可以直接编辑，请根据自己的需求进行套用。 1、安全用电措施 (1)、接地与接零 在施工现场专用的中性点直接接地的低压 电力线中，必须采取TN-S接零保护系统（即三 相五线制）。 A、保护零线应由工作接地线或配电室的零 线或第一级漏电保护器电源侧的零线引出； B、保护零线应与工作零线分开单独敷设， 不作它用，保护零线PE必须采用绿/黄双色 线； C、保护零线必须在配电室（或总配电箱）
配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接； D、保护零线的截面应不小于工作零线的截面，同时必须满足机械强度的要求，其中，架空敷设间距不大于12米时，采用绝缘铜线截面不小于10MM2，采用绝缘铝线截面不小于 16MM2；与电气设备相连接的保护零线为截面不小于2.5mm2的绝缘多股铜线； E、电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等均应用保护接零； F、供电电力变压器中性点的直接工作接地电阻值应不小于4欧姆，保护零线重复接地电阻值应不小于10欧姆。不得一部分设备作保护
电气 第一节消防电源及其配电 第10.1.1条建筑物、储罐、堆场的消防用电设备，其电源应符合下列要求： 一、建筑高度超过50ｍ的乙、丙类厂房和丙类库房，其消防用电设备应按一级负荷供电； 二、下列建筑物、储罐和堆场的消防用电，应按二级负荷供电： 1.室外消防用水量超过30L/ｓ的工厂、仓库； 2.室外消防用水量超过35L/ｓ的易燃材料堆场、甲类和乙类液体储罐或储罐区、可燃气体储罐或储罐区； 3.超过1500个座位的影剧院、超过3000个座位的体育馆、每层面积超过3000ｍ2的百货楼、展览楼和室外消防用水量超过25L/ｓ的其他公共建筑。 三、按一级负荷供电的建筑物，当供电不能满足要求时，应设自备发电设备； 四、除一、二款外的民用建筑物、储罐（区）和露天堆场等的消防用电设备，可采用三级负荷供电。 第10.1.2条火灾事故照明和疏散指示标志可采用蓄电池作备用电源，但连续供电时间不应少于20min。 第10.1.3条消防用电设备应采用单独的供电回路，并当发生火灾切断生产、生活用电时，应仍能保证消防用电，其配电设备应有明显标志。 第10.1.4条消防用电设备的配电线路应穿管保护。当暗敷时应敷设在非燃烧体结构内，其保护层厚度不应小于3cm，明敷时必须穿金属管，并采取防火保护措施。采用绝缘和护套为 非延燃性材料的电缆时，可不采取穿金属管保护，但应敷设在电缆井沟内。 v 第二节输配电线路、灯具、火灾事 故照明和疏散指示标志 第10.2.1条甲类厂房、库房，易燃材料堆垛，甲、乙类液体储罐、液化石油气储罐，可燃、助燃气体储罐与电力架空线的最近水平距离不应小于电杆（塔）高度的1.5倍，丙类液体储罐不应小于1.2倍。但35kV以上的电力架空线与储量超过200ｍ3的液化石油气单罐的水平距离不应小于40ｍ。 第10.2.2条电力电缆不应和输送甲、乙、丙类液体管道、可燃气体管道、热力管道敷设在同一管沟内。 配电线路不得穿越风管内腔或敷设在风管外壁上，穿金属管保护的配电线路可紧贴风管外壁敷设。 第10.2.3条闷顶内有可燃物时，其配电线路应采取穿金属管保护。 第10.2.4条照明器表面的高温部位靠近可燃物时，应采取隔热、散热等防火保护措施。 卤钨灯和额定功率为100W及100W以上的白炽灯泡的吸顶灯、槽灯、嵌入式灯的引入线应采用瓷管、石棉、玻璃丝等非燃烧材料作隔热保护。 第10.2.5条超过60W的白炽灯、卤钨灯、荧光高压汞灯（包括镇流器）等不应直接安装在可燃装修或可燃构件上。 可燃物品库房不应设置卤钨灯等高温照明器。 第10.2.6条公共建筑和乙、丙类高层厂房的下列部位，应设火灾事故照明： 一、封闭楼梯间、防烟楼梯间及其前室，消防电梯前室； 二、消防控制室、自动发电机房、消防水泵房； 三、观众厅，每层面积超过1500ｍ2的展览厅、营业厅，建筑面积超过200ｍ2的演播室，人员密集且建筑面积超过300ｍ2的地下室； 四、按规定应设封闭楼梯间或防烟楼梯间建筑的疏散走道。 第10.2.7条疏散用的事故照明，其最低照度不应低于0.5LX。消防控制室，消防水泵房，自备发电机房的照明支线，应接在消防配电线路上。
文件编号：TP-AR-L2597 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 建筑装饰工程中电气线路的防火设计(正式版)
建筑装饰工程中电气线路的防火设 计(正式版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 近年来，各种媒体有关建筑火灾频发的报道屡见 不鲜，造成了严重的人员伤亡及物质损失。据了解， 在各类火灾的起因中，除明火源引起的火灾外，电气 火灾所引起的比例相当高，许多刚投人使用不久，装 饰的富丽堂皇的建筑物变成一片废墟，令人瞠目。由 于多年来国家建筑有关部门对于工程的规划、设计、 审批等各个环节锅大力加强管理。应该说从工程的防 火设计环节上来讲，各类设计院都比较重视，由于设 计失误的原因造成火灾后果的现象已大为减少。但是 随着建筑市场的发展，现在的设计工作都把一次设计
和二次装修分开进行，设计院主要进行一次设计，二次装修由各类专业装饰设计公司完成。因此，电气防火设计的一部分重要任务即落在了装饰工程上。 建筑装饰工程的设计与施工是一门新兴的专业。随着市场经济的发展，建筑装饰工程也日益增多。其电气设计和施工安装是装饰工程的一个重要环节，电气设计和施工的好坏直接影响到装饰工程的质量，直接涉及到建筑装饰工耪的安全与防火的质量。 建筑装地电气防火总体上包括电源配电设备，电气线路和用电设备及接地系统的防火。 1、正确选择低压电网系统的接地形式 在附设有变配电室的建筑物内接地形式应选择TN－S系统。而由城市公用变压器低压线路供电的建筑袋饰工程或由单位变压器低压线路供电的建筑装饰工程应采用TN—C—S系统。
DB 新疆维吾尔自治区工程建设标准 J12835—2014 XJJ068—2014 民用建筑电气防火设计规程 Code for fireproofing design of electric in civil buildings 2014-10-13 发布2014-11-1 实施 新疆维吾尔自治区住房和城乡建设厅发布 1 总则 1.0.1 为使民用建筑电气防火设计做到安全可靠、技术先进和经济合理，防止电气火灾的发生，并确保火灾时消防设备可靠运行，从而保护人身、财产安全，制定本规程。 1.0.2 本规程适用于新建、扩建及改建的民用建筑电气防火设计。 1.0.3 民用建筑电气防火设计，应遵循国家有关方针、政策和法律、法规，针对保护对象的特点，做到安全可靠、技术先进、经济合理。 1.0.4 民用建筑电气防火设计，除应符合本规程外，尚应符合国家和行业现行有关标准的规定。 2 术语 2.0.1 消防联动控制器centralizing equipment for fire automatic control 能够接收火灾报警控制器或其他触发器件发出的火灾报警信号，根据设定的控制逻辑关系发出信号，控制各类消防设备实现相应功能的控制器。 2.0.2 应急配电（控制）箱power distribution (control) box for fire protection 通过自动或手动方式对消防水泵、防排烟设备、电动防火门（窗）、防火卷帘、电动防火阀、
消防电梯、应急照明等各类消防设备配电或控制的配电箱。 2.0.3 应急电源（安全设施电源）electric source for safety services 用作应急供电系统组成部分的电源。 2.0.4 备用电源stand-by electric source 当正常电源断电时，由于非安全原因用来维持电气装置或其某些部分所需的电源。 2.0.5 空气采样烟雾报警系统air sampling smoke detection system 由空气采样管网、吸气式感烟火灾探测（报警）器及显示控制单元组成, 通过分布在探测区域空气采样管网上的采样孔, 将空气样品抽吸到探测报警器内进行烟雾分析, 并显示出所保护区域烟雾浓度、报警和故障状态的火灾自动报警系统。 1 采样管sampling pipe 安装于探测区域内, 用于传送空气样品的管道。 2 采样点sampling point 在采样管上的开孔，用于对探测区域内的空气进行采样, 也称采样孔。 3 毛细管采样点capillary sampling point 在采样孔位置加装毛细软管以进行空气采样并输送到探测器的延伸采样点。 4 吸气式感烟火灾探测（报警）器aspirating smoke detector 即空气采样火灾探测器、管道式烟雾探测报警器，探测灵敏度较高。 5 （吸气式感烟火灾探测器）灵敏度sensitivity 探测报警器对烟雾浓度变化的有效反应灵敏程度，其测量单位为遮光度/米(obs/m)。 6 回风采样探测return air detection 将采样点布置在回风口气流集中处的探测方式。 7 天花板采样探测ceiling detection 采样点的设计和布置等同于常规点型感烟探测器的探测方式。 2.0.6 图像型火灾自动报警系统video-based fire detection system 采用双波段探测器、光截面探测器、可视烟雾图像探测器等图像采集设备，基于高度集成的图像处理技术进行火灾探测、分析、判断的火灾自动报警系统。 1 双波段探测器double wave band fire detector（简称为DWB） 采用红外CCD和彩色CCD传感器作为探测器件，获取监控现场的红外图像和彩色图像，通过对序列图像的亮度、颜色、纹理和运动等特性进行分析而确认火灾的感光型火灾探测器。 2 光截面探测器light beam image fire detector（简称为LBI） 采用高强度红外发光点阵作为发射器，以高分辨率红外CCD作为接收器，通过分析发射器光斑图像的强度、形状、纹理等特征的变化来探测火灾烟雾的感烟火灾探测器。 3 可视烟雾图像探测器video fire detector（简称为VFD） 采用高清摄像机作为探测器件，获取监控现场的彩色或者灰度图像，利用图像处理单元对获取图像序列的颜色、灰度、纹理、边界和运动特性进行分析，从而实现对火灾的早期（阴燃期）探测，并按预设逻辑输出方式和图形界面方式进行报警。 2.0.7 线型光纤火灾自动报警系统line fiber detection fire alarm system 采用分布式感温光纤或光纤光栅感温传感器等可恢复使用的温度感知设备,根据探测点环境温度变化而进行火灾探测、分析和判断并确认火灾位置的火灾自动报警系统。根据温度与光纤纤芯折射率之间的内在规律，采用光纤光栅作为感温敏感元件探测环境温度并进行报警的感温探测器。 1 分布式感温光纤火灾探测器optical fiber distributed temperature detector 将感温光纤封装在具有一定机械强度和密封性能的热敏感材料中，作为热敏元件探测环境温度并可多点、并行、网络化进行报警的感温探测器。
浅谈建筑电气消防设计 摘要：在高层和比较复杂的多层民用建筑中，消防设施无处不在；根据专业不 同分为：建筑消防、电气消防、水消防、空调消防等。而在整栋建筑物中，电气 消防系统除了满足自身规范设计要求外，还需要把以上各个消防设计系统进行电 气联动，最终把整个消防系统电气化、智能化。因此，完善的消防电气设计系统 对于发生火灾时的预报警，以及在发生火灾后，能使建筑物内各种消防用电设备 及时的可靠运行，有效地疏散人员、物资和控制火势的蔓延是十分重要的。 关键词：电气消防设计；火灾自动报警；消防联动；消防供配电 1 建筑电气消防设计的问题 1.1 电路铺设问题 电路铺设是在进行建筑电气系统（包括消防系统）都要首先进行的一个环节，同时也是最容易形成火灾隐患的因素，为了不影响建筑的外观，一般都会将电路 线铺设到墙体之内或埋藏到地下暗敷，建筑施工过程中是很少将线路直接暴露在 外界环境之中以的，既不美观也容桂使线路老化。一般来说，在进行铺设电路之 前要先在墙内或混凝土内铺设金属导管，然后在金属管内穿电线电缆。这样做有 两个目的，一是可以防止外界环境对电线电缆的侵蚀，二是在发生火灾后用于隔 离火和线路。可是在实际的施工过程中，施工人员用的为了施工方便用塑料导管 代替金属导管，在发生火灾时，塑料导管室很容易燃烧起来发生损坏，从而直接 影响了管内线路导致电路短路，这样就会造成建筑控制系统包括消防系统的损坏，起不到预防火灾和在发生火灾后降低损失程度的作用了。此外，在进行线路铺设 的时候，设计师是很少去独立设计线路的走向，以至于在施工过程中施工人员都 是现场铺设，没有条理和秩序，整个线路系统杂乱无章，这样使得后期线路维护 变得困难。最后，消防系统设计师在设计时有时也会忽略建筑的结构，往往在进 行线路铺设时才会发现与其他专业相碰，若临时改变铺设线路，也会存在一定的 安全隐患。 1.2 供电系统的设计问题 保证消防系统正常运行的前提是正常的供电，这也直接关系到人身财产的安全。但是在进行消防系统设计的时候，设计人员往往都是去查以往的资料和固有 的设计图纸，很少去现场根据实际情况进行分析设计，这样就使得在设计实施之 后造成供电不足、电压超负荷等现象，从而导致了电气消防系统不能正常工作， 带来了极大的安全隐患。 1.3 消防水泵开关的设计问题 消防水泵的结构是电气消防系统中的关键，它关系到了整个消防系统的顺畅 运行，因此在设计时要做到合理。开关一般设计为本控和联控两种控制方式，开 关处于联控状态时，火灾发生后，建筑体内的温度和烟雾传感器会感受到异常并 将所采集的异常信息反馈给消防系统，此时开关会自动开启，从而保证水泵的正 常启动，确保消防系统的保护功能得以实施；但当设备出现问题时，比如温度传 感器失灵等影响了开关自动开启，这时则需要调到本控状态进行手动开启，从而 保证消防系统的正常运行。在实际工程施工的过程中，会经常遇到开关安置不合理，离事故发生处太近，火灾发生时人们无法到达开关位置开启水泵开关，从而 严重影响了消防系统的运行。
编订：__________________ 审核：__________________ 单位：__________________ 电气线路的防火 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7846-50 电气线路的防火 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 电气线路往往由于短路、过载运行、接触电阻过大等原因，产生电火花、电弧或引起电线、电缆过热，都极易造成火灾。 一、电气线路的火灾危险性 1．短路 如果裸体导线相碰，或者是导线的绝缘层损坏，里面的导体露出来彼此相碰，那么，这时候的电流就不再按照规定的线路。而是在相碰的地方“走近路”，这就是“短路”，也有叫“捷路”“碰线”。 短路一般有相间短路和对地短路两种。相线之间相碰叫相间短路。相线与地线相碰，或相线与接地导体相碰，或相线与大地直接相碰叫做对地短路。 （1）使用绝缘导线、电缆时，没有按具体环境选
用，使导线的绝缘受高温、潮湿或腐蚀等作用的影响而失去绝缘能力。 （2）线路年久失修，绝缘层陈旧老化或受损，使线芯裸露。 （3）电源过电压，使导线绝缘被击穿。 （4）用金属线捆扎绝缘导线或把绝缘导线挂在钉子L，日久磨损和生锈腐蚀，使绝缘受到破坏。 （5）裸导线安装太低，搬运金属物件时不慎碰在电线上；金属构件搭落或小动物跨接在电线上。 （6）安装修理人员接错线路，或带电作业时造成人为碰线短路。 （7）不按规程要求私接乱拉，管理不善，维护下当造成短路。 2．超负荷 电气线路中允许连续通过而不致于使电线过热的电流量，称为电线的安全载流量或安全电流。如电线中流过的电流量超过了安全电流值，就叫电线超负荷，也叫过负荷。
龙源期刊网 https://www.doczj.com/doc/2b428098.html, 建筑电气设计中的消防配电设计方案 作者：徐浩李健 来源：《中国房地产业·中旬》2020年第07期 摘要：现阶段，我国社会经济的发展速度越来越快，其带动了城市化的发展，城市当中的建筑设施数量越来越多，建筑设施的性能也呈现出多元化的发展态势，这就在无形之中提高了建筑电气设计的要求。合理的设计消防配电可以有效的保证建筑设施的安全性，同时还可以给人们的生命财产安全提供保障，有效的减小建筑设施出现火灾的概率，及时的抑制火灾，防止火势进一步的蔓延，尽可能的降低火灾给其造成的经济损失。 关键词：建筑电气设计;消防配电设计;设计方案 国家经济的迅猛发展给我国的建筑行业的建设水平创造了新的契机，在广大的建筑设计体系中，消防配电的设计居于基础而至关重要的地位。对于大型建筑工程，特别是高层建筑，一旦发现火灾，财产损失难以避免，甚至还会造成人员的伤亡。在建筑的电气设计中的应用中，消防配电设计显得尤为重要。 1 建筑电气设计中消防配电设计常见的问题 1.1 消防配电供电系统设计问题 供电系统设计问题是消防配电中存在的较为关键性的问题，其可以被进一步的划分为两个模板，首先是高压单元回路设计不合理，其次是高压供电和发电机供电电路存在差异。在高压单元回路设计的过程中，通常會在一级负荷的建筑供电系统当中将其回路设置为二路，并使用较为独立化的供电形式，但是在实际的设计工作中，其设计方式并没有得到落实，会存在很多其他问题如火灾来临时消防配电设备工作不到位，致使总体的消防配电系统运行效率变低。此外，在供电时，由于人员在专业素质上有一定的欠缺，在进行消防设备配电设计时无法对控制原路图进行具体有效的反应，无法达到要求。 1.2 电源监控设备设置问题 当前，我国大部分的消防配电设计都会忽视电源监控设备的设置，很多消防设备的电源内都没有安装电源监控设备。电源监控设备安装的目的就是为了可以更为深入且透彻的了解相关设备的运行状况，一旦其消防设备中没有安装电源监控设备，那么其就会使得消防监控人员根本无法较为正确的了解其设备运行状况，致使其存在一系列的安全隐患问题。尤其是在一些大型的高层建筑设施当中，很多发电机内都缺少电压检测仪器等，一旦其出现停电的事件，就需要使用手动的形式去处理或者启动电源，其所存在的安全隐患问题比较繁杂。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.建筑施工用电和电气防火 措施正式版
建筑施工用电和电气防火措施正式版 下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成 的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度 与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。 1、安全用点技术措施 1.接地与接零 (1)在施工现场专用的中性点直接接地的低压电力线中，必须采取TN-S 接零保护系统（即三相五线制）。 (2)保护零线应由工作接地线或配电室的零线或第一级漏电保护器电源侧的零线引出； (3)保护零线应与工作零线分开单独敷设，不作它用，保护零线PE 必须采用绿/黄双色线；(4)保护零线必须在配电室（或总配电箱）配电线路中间和末端至少三处
作重复接地，重复接地线应与保护零线相连接； (5)保护零线的截面应不小于工作零线的截面，同时必须满足机械强度的要求，其中，架空敷设间距不大于12m 时，采用绝缘铜线截面不小于10mm2，采用绝缘铝线截面不小于16mm2；与电气设备相连接的保护零线为截面不小于2.5mm2 的绝缘多股铜线； (6)电气设备的正常情况下不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围栏、金属门等均应用保护接零； (7)供电电力变压器中性点的直接工作接地电阻值应不小于4Ω，保护零线重复接
智能建筑消防电气安装施工技术措施王曙光 发表时间：2020-04-03T13:54:21.643Z 来源：《建筑实践》2019年38卷23期作者：王曙光 [导读] 在我国建筑行业不断繁荣，技术领域也有新的突破。经济与科技双双发展的今天 摘要：在我国建筑行业不断繁荣，技术领域也有新的突破。经济与科技双双发展的今天，带领建筑业也走向新的领域，将智能化的发展方向与建筑业的融合，让电气自动化的发展成为人们关注的重点，建筑业与科技相结合，就是将建筑中的一部分通过电气设备进行消防电气工程的控制，在电气自动化的安装过程中是一个非常复杂也非常重要的工程环节，同时通过电气设备进行建筑内部的统一控制，从而达到智能化的生活目标。鉴于此，本文对智能建筑消防电气安装施工技术措施进行分析，以供参考。 关键词：智能建筑；消防电气；安装施工技术；应用 引言 我国智能建筑的发展有效满足了人们对高质量生活的需求。在进行智能建筑电气安装过程中，技术安装人员要从智能建筑整体布局和性能出发，整合各方面技术资源，提升消防电气安装的智能化水平，保证建筑的安全，延长建筑的使用寿命。加强对施工过程施工技术的管控，做好后期管理工作，从而发挥建筑消防电气的重要作用。 1智能建筑电气工程自动化技术概述 各行各业进入快速发展阶段，电气自动化项目得到广泛推广和应用，科技创新。在这个阶段，中国的电力自动化技术日趋成熟，促进了现代建筑业的稳定发展，也是未来现代建筑业发展的主要趋势。它是中国社会经济发展的主要方向，也符合市场经济的发展和经济的可持续发展战略。本文主要介绍了电气自动化工程控制系统在现代化建筑中的运用，通过对控制系统的开发和管理提供一些切实可行的建议，为电气自动化工程提供技术支持。使中国的电气自动化项目的发展更加顺畅，为中国现代化建筑行业的发展做出一点贡献。 2智能建筑消防电气安装施工的重要作用 2.1可以防止火灾蔓延 在智能建筑消防电气中，技术人员安装了火灾探测装置、报警装置等，在火灾出现以后，消防电气设备会在第一时间启动报警，及时传递报警信号，在火灾初期就开始行之有效的控制，防止火灾进一步蔓延。在整个智能建筑消防电气系统中，主要包括防火卷帘和防火门，这对火灾进一步蔓延和扩大起到抑制作用，为人员疏散和救援赢得宝贵时间。 2.2最大限度减少损失 在建筑物出现火灾以后，尤其在高层建筑出现火灾，救援难度很大，一旦扑救不及时，就会出现严重的火灾，造成巨大的人员伤亡和严重的财产损失。在智能建筑中，安装消防建筑电气系统，可以帮助人们采取紧急有效的措施，为逃离的人们提供引导。由此可知，消防电气工程在智能建筑消防工作方面发挥着十分重要的作用，不仅可以减少人员伤亡，还能最大限度减少火灾损失。 3目前智能建筑电气设计中配电设施存在的问题 3.1选择模数化配电箱不合理 智能建筑就是将普通建筑进行电气升级而达到智能化。在智能建筑进行设计时要考虑到建筑的强电与弱电的结合。模数化配电箱最常用的就是PZ20和PZ30，PZ30主要用到工业区适合于专业技术人员使用，PZ20主要用到居民区技术人员也可操作。在PZ20模数化终端电气中单相电路需要设好保护措施，例如在主控开关接头处做好防水、防尘的绝缘外罩，在设计线路过程中应该应用散热性能较好的管道，这样可以散发出线路产生的热，也可以抵挡线路在瞬间产生的电弧。至于PZ30属于三相电路，结构简单，为了防止用电设备电流过大引起不安全事故可将PZ30代替PZ20应用到工业区，而一些设计师比较盲目地将PZ20用到PZ30上面，这将会出现更严重的安全问题。 3.2忽略了浴室中的电器安全 用电设备都要在温度适宜、干燥的地方，潮湿的环境会发生电流漏电现象，而人在潮湿的地方电阻值也是最弱的时候，对人的安全会是一种威胁。而在智能建筑电气设计中设计师忽略了人们在浴室中电气安全这一点，所以在线路的接口处，要达到防潮、防锈、绝缘的效果，主要原因是设计师在设计过程中没有严格要求自己达到电气设计标准，最后为用户留下了安全隐患。 4智能技术在消防电气工程中的应用分析 4.1在照明系统工程中 在消防电气工程施工过程中，核心的部门就是照明系统，建筑的主体建设是施工效果所直接影响的。为此，就需要在消防电气工程建设中加入智能化技术的应用，不但可以让智能照明控制系统得以实现，同时还能确保照明系统的日常需求，将电能的消耗大大减少。另外，智能照明系统装置要结合每个区域的功能不同，将照明的时间、强度以及功能等方面采取分析，就能让照明系统实现自动化。 4.2在物联网中 现阶段，物联网技术是应用层、传输层以及感知层组成的。进行消防电气工程施工中，要利用物联网智能技术，让消防电气工程电力监控系统得到有效的构建和完善。其中电力监控区域的感知层是传感器、摄像头组成，另外还可以安装电源设备，可以针对所检测的对象进行识别，同时与电源电压结合，就能有效地传输到监控中心。另外，监控中心要结合具体的需求，还要重视传感层的质量，电源的工作要随时地进行调整。 4.3做好消防联动系统安装 根据消防电气运行的情况，消防联动系统与火灾系统是紧密相互连接的。因此，安装人员要根据实际情况，做好消防联动系统安装工作，坚持因地制宜的原则，做好消防控制中心的工作，从而做好消防装置的安装。另外，安装人员要做好通电试验工作，为消防系统检验提供重要的借鉴。与此同时，安装人员需要标注好相应的设备导线，把金属软管与设备连接起来，保证整个系统能够正常运行。 4.4做好智能建筑消防电气设计 为了保证智能建筑消防电气安装质量，需要明确安装设计目标，制定安全管理目标和安全检查目标。智能化电气消防设计过程中，设计人员要从智能建筑整体出发，明确智能化电气消防系统的安装标准，为后续消防电气设备运行打下良好的基础。在整个设计环节，设计人员需要做好预警装置、消防联动控制以及灭火装置的设计工作。因此，设计人员需要对智能建筑的性质、特点以及整体结构进行全面的分析，合理做好消防系统的规划设计，同时加强不同设计人员之间的沟通交流，得到最终的设计方案，提升消防系统设计的规范性和合理
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 施工现场电气防火常识正 式版
施工现场电气防火常识正式版 下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。 施工现场常见的电气火灾主要有三种：一是电气短路；二是电气连接不良起火；三是电气设备布置不当，工作时的电弧或高温起火。因此应加强施工现场临时用电的管理，采取有效的电气防火技术措施和管理措施，防范电气火灾的发生。在施工组织设计中，采取措施使线路绝缘良好，不发生短路。如果放生短路，可用断路器、熔断器切断电源，使短路不能起火。特别是最多发的接地电弧火灾，可用进线处的剩余电流动作保护器有效切断电源或发出报警信号，使短路不至酿成火
灾。万一火灾必可避免，将火灾的损失降低到最小。 施工现场电气起火原因分析 一、线路起火 在配电线路方面引起火灾，除了安装不当、设计和施工方面的原因外，在运行中，电流的热量和电流的火花是引起火灾的直接原因。 （1）短路：线路发生短路时，电流增加为正常的几倍甚至几十倍，而产生的热量有和电流的平方成正比，使得温度急剧上升。如温度达到易燃物的自燃点即引起燃烧，导致火灾。 （2）过载：过载会引起电气设备发热，如选用的线路不合理，以致在过载情

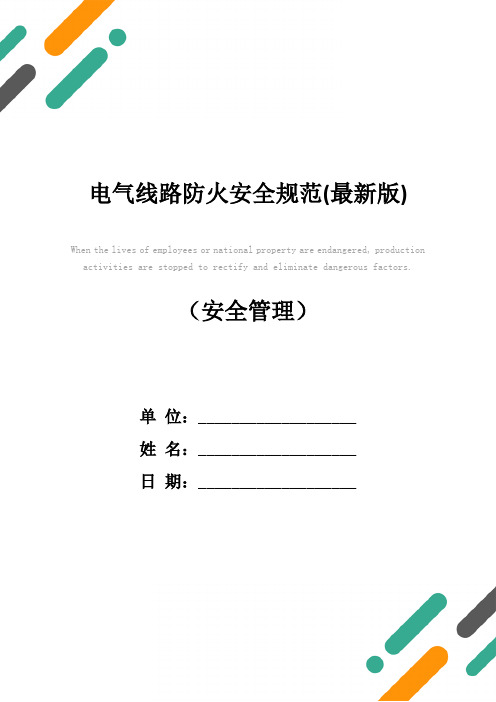

When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 电气线路防火安全规范(最新版)
