城市轨道交通新技术3-2
- 格式：pptx
- 大小：2.01 MB
- 文档页数：10
下载文档原格式
合集下载
城市轨道交通新技术-第7章城市轨道交通系统设备新技术
2．关键设备研制
（1）显示终端控制器功能齐备，达到国内领先水平。 （2）显示终端控制器控制应用软件功能强大，达到国内领先水平。 （3）重要外部接口卡功能齐备，达到国内领先水平。
7.3 客运服务系统设备新技术
三、城市轨道交通无触点IC单程车票技术 （一）技术内容
城市轨道交通无触点IC单程车票技术的技术原理为： （1）提出了城市轨道交通车票媒介载体和解决方案的比选研究方法、三阶段研究过程和框架，为城市轨道交 通电子收费系统的车票媒介载体解决方案应用方向提供决策依据。 （2）着眼于城市轨道交通联网收费AFC系统的可持续发展，提出了无触点IC单程车票的技术分析要点及需求 设计，解决了项目规划、工程设计等阶段无触点IC单程车票的技术标准问题，为单程车票在区域线网内的无缝换 乘建立基础。 （3）面向技术需求，并针对无触点IC单程票的成本和单程票价倒挂这一阻碍推广应用的瓶颈问题，检验其经 济合理性。 （4）提出了城市轨道交通单程车票选型的有效解决方案建议，以确保在资金有限的情况下，最大限度地满足 市场需求。 （5）对于城市轨道交通AFC系统工程建设具有较好的技术指导意义。
7.2 列车运行系统设备新技术
三、技术特点 （1）基于准移动闭塞且采用一次模式曲线控制的国产化城市轨道交通列车自动
控制系统，安全输出采用动态驱动方式，表示信息输入采用动态编码方式，满足故 障导向安全要求。
（2）实现国产化城市轨道交通列车追踪间隔90秒的运营要求。 （3）完成了大容量、高密度的国产化城市轨道交通（地铁、轻轨、城郊铁路） 的信号安全控制。 （4）区域控制中心设备采用专用的冗余安全计算机系统，数字轨道电路及 车载ATP设备按2取2的双机冗余方式设计。 （5）数字轨道电路采用谐振式无绝缘传输技术和数字化编码信息传输技术。
（1）显示终端控制器功能齐备，达到国内领先水平。 （2）显示终端控制器控制应用软件功能强大，达到国内领先水平。 （3）重要外部接口卡功能齐备，达到国内领先水平。
7.3 客运服务系统设备新技术
三、城市轨道交通无触点IC单程车票技术 （一）技术内容
城市轨道交通无触点IC单程车票技术的技术原理为： （1）提出了城市轨道交通车票媒介载体和解决方案的比选研究方法、三阶段研究过程和框架，为城市轨道交 通电子收费系统的车票媒介载体解决方案应用方向提供决策依据。 （2）着眼于城市轨道交通联网收费AFC系统的可持续发展，提出了无触点IC单程车票的技术分析要点及需求 设计，解决了项目规划、工程设计等阶段无触点IC单程车票的技术标准问题，为单程车票在区域线网内的无缝换 乘建立基础。 （3）面向技术需求，并针对无触点IC单程票的成本和单程票价倒挂这一阻碍推广应用的瓶颈问题，检验其经 济合理性。 （4）提出了城市轨道交通单程车票选型的有效解决方案建议，以确保在资金有限的情况下，最大限度地满足 市场需求。 （5）对于城市轨道交通AFC系统工程建设具有较好的技术指导意义。
7.2 列车运行系统设备新技术
三、技术特点 （1）基于准移动闭塞且采用一次模式曲线控制的国产化城市轨道交通列车自动
控制系统，安全输出采用动态驱动方式，表示信息输入采用动态编码方式，满足故 障导向安全要求。
（2）实现国产化城市轨道交通列车追踪间隔90秒的运营要求。 （3）完成了大容量、高密度的国产化城市轨道交通（地铁、轻轨、城郊铁路） 的信号安全控制。 （4）区域控制中心设备采用专用的冗余安全计算机系统，数字轨道电路及 车载ATP设备按2取2的双机冗余方式设计。 （5）数字轨道电路采用谐振式无绝缘传输技术和数字化编码信息传输技术。
城市轨道交通车辆技术《第三章 城市轨道交通概论 车辆系统 -二 车体 (2)》
侧墙承载结构：侧、端墙与底固接形成一个整体，由侧、端墙与底架共同承担载荷。
整体承载结构：底架、侧墙、端墙、车顶连接成一个整体，各局部结构均参与承受
载荷。
第二页，共六页。
〔二〕车体结构
二 车体
整体承载
整体承载结构的车体的骨架是由很多轻巧的纵向杆件及横向杆件组成一个个结构环，
再与金属包板组焊在一起后具有强大的强度和刚度。。
第六页，共六页。
的制造过程中完成整车需要的内装、布线、布管的预组装并，共六页。
内容总结

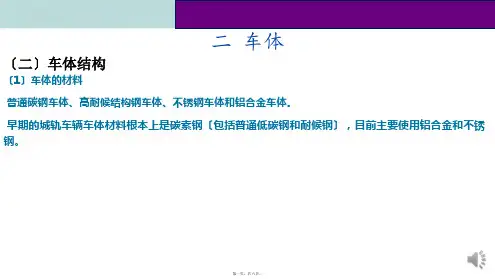

二 车体。普通碳钢车体、高耐候结构钢车体、不锈钢车体和铝合金车体。早期的城轨车辆车体材料根本上是碳素钢〔包括普通 低碳钢和耐候钢〕，目前主要使用铝合金和不锈钢。底架承载结构：全部载荷由底架承担。整体承载结构的车体的骨架是由很多轻 巧的纵向杆件及横向杆件组成一个个结构环，再与金属包板组焊在一起后具有强大的强度和刚度。我国和日本大多采用焊接结构， 欧洲多采用焊接—铆接或焊接—螺栓连接结构。分为一体化设计和模块化设计
〔5〕车体的组合方式
二 车体
分为一体化设计和模块化设计。
一体化设计也称为整体焊接结构，即底架、侧墙、端墙和车顶均为焊接而成，然后这四大部件组装时也采 用焊接工艺。一体化设计是先制造车体
结构的车顶、侧墙、底架、端墙、司机室等部件，然后进行
整个车体总成焊接，最后进行内装、布管、布线。
模块化设计是将整个车体分为假设干个模块，在每个模块
第三页，共六页。
〔二〕车体结构
二 车体
〔3〕车体的制造工艺
焊接、铆接、螺栓连接或混合连接结构。
我国和日本大多采用焊接结构，欧洲多采用焊接—铆接或焊接—螺栓连接结构。
〔4〕车体的结构形式
有板梁组合结构、开口型材与大型中空型材组合结构、
城市轨道交通新技术-第6章城市轨道交通通信信号及列车控制新技术
6.1 概述
（三）列车控制系统中传统的车地无线通信中存在的缺陷
（1）列车在大部分时间内都是处于运行状态的，但是传统的车地无线通信不 能很好的配合列车的运行，无线通信和列车在大部分时间内都不会有很好的契 合度；
（2）标准的无线通信中适用的传输带宽相对比较宽，但是在列车的运行过程 中，信号很容易就会受到各种因素的干扰，比如：无线信号在传播过程中特别 容易衰落、多普勒效应以及隧道通信本身的传播特性等等；
也比原来多出很多。 （2）这种控制系统在一定程度上减少了城市轨道建设需要的通信设备，
减少了购买设备所需要的投资，而且，相对来说这种控制系统的设备更加 便于维修。
（3）在紧急状态下也可以利用这个系统的线路疏散人员，在一定程度 上降低了人员的伤亡。
6.4 城市轨道列车控制新技术
二、CBTC 控制系统的主要分类 CBTC控制系统根据不同的信息传输方式，可以分为以下几种： （1）电缆环线传输； （2）无线通信传输； （3）其他媒介传输等。
1.固定闭塞式的ATC系统：采用固定的方式来确定闭塞分区长度。 2.准移动闭塞式的ATC系统采用的是数字式音频无绝缘轨道电路，以此作 为传输媒介和轨道列车占用检测。 3.基于移动闭塞方式的ATC系统主要是依靠漏缆、交叉感应电缆、扩频电 台、裂缝波导管等方式传输数据。
6.1 概述
（二）城市轨道交通色灯信号控制系统
（5）实现列车运行过程中的间隔控制。根据列车自身特点及行车线路改变长度，既可以随着列
车的移动而移动，又不需要地面上的信号，在一定程度上减少定程度上保证了列车的行车安全。
（3）实现列车的检测。这种功能可以完善列车运行故障的诊断，便于及时进行列车的维修甚至报警。 （4）实现高速列车的快速定位。在列车的运行过程中，精确的定位技术是非常重要的，它可以有效
城市轨道交通车辆技术《6-3-2双周、三月检库》
• 中间为标高左右的平台，可对车体、车门进行检查作业。
• 车顶平台标高，主要对车辆顶部的受电弓、空调设
备进行检修，车顶平台设有安全栏杆。
•
第三页，共六页。
双周、三月检库
双周、三月检库根据作业的要求设有悬臂吊，可以对 需要进行拆、装作业的受电弓和空调设备进行吊装。
第四页，共六页。
第五页，共六页。
内容总结

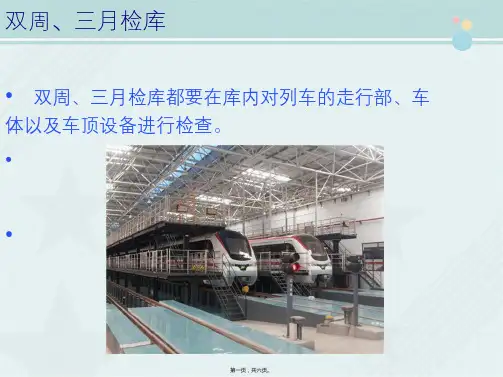

双周、三月检库 • 双周、三月检库都要在库内对列车的走行部、车
体以及车顶设备进行检查。
•
•
第一页，共六页。
双周、三月检库
• 为了便于作业和保证安全，除线路中间设置检查坑以外，
在检修线一侧设有3层作业平台。
•
•
第二页，共六页。
双周、三月检库• 底层来自坪低于库内地坪，，可以对走行部以及车体
下布置的电气箱、制动单元、蓄电池进行检查。
第六页，共六页。
双周、三月检库都要在库内对列车的走行部、车体以及车顶设备进行检查。双周、三月检库都 要在库内对列车的走行部、车体以及车顶设备进行检查。双周、三月检库。为了便于作业和保证安 全，除线路中间设置检查坑以外，在检修线一侧设有3层作业平台。车顶平台标高，主要对车辆顶 部的受电弓、空调设备进行检修，车顶平台设有安全栏杆。双周、三月检库根据作业的要求设有悬 臂吊，可以对需要进行拆、装作业的受电弓和空调设备进行吊装
• 车顶平台标高，主要对车辆顶部的受电弓、空调设
备进行检修，车顶平台设有安全栏杆。
•
第三页，共六页。
双周、三月检库
双周、三月检库根据作业的要求设有悬臂吊，可以对 需要进行拆、装作业的受电弓和空调设备进行吊装。
第四页，共六页。
第五页，共六页。
内容总结
双周、三月检库 • 双周、三月检库都要在库内对列车的走行部、车
体以及车顶设备进行检查。
•
•
第一页，共六页。
双周、三月检库
• 为了便于作业和保证安全，除线路中间设置检查坑以外，
在检修线一侧设有3层作业平台。
•
•
第二页，共六页。
双周、三月检库• 底层来自坪低于库内地坪，，可以对走行部以及车体
下布置的电气箱、制动单元、蓄电池进行检查。
第六页，共六页。
双周、三月检库都要在库内对列车的走行部、车体以及车顶设备进行检查。双周、三月检库都 要在库内对列车的走行部、车体以及车顶设备进行检查。双周、三月检库。为了便于作业和保证安 全，除线路中间设置检查坑以外，在检修线一侧设有3层作业平台。车顶平台标高，主要对车辆顶 部的受电弓、空调设备进行检修，车顶平台设有安全栏杆。双周、三月检库根据作业的要求设有悬 臂吊，可以对需要进行拆、装作业的受电弓和空调设备进行吊装
城市轨道交通AFC系统新技术应用及展望
城市轨道交通AFC系统新技术应用及展望随着城市化进程的加快，城市轨道交通系统面临着越来越大的运营压力，需要不断引入新的技术来提高运营效率和乘客体验。
自动售票闸机（Automatic Fare Collection，AFC）系统作为城市轨道交通系统的核心组成部分，也在不断地进行技术革新和应用创新。
本文将从新技术的应用角度对城市轨道交通AFC系统进行探讨，并展望未来的发展趋势。
一、新技术的应用1. 二维码扫码支付技术随着智能手机的普及，二维码扫码支付技术逐渐在城市轨道交通AFC系统中得到应用。
通过将乘客的个人信息和交通卡信息与二维码绑定，在进站时只需用手机扫描二维码即可完成支付，无需再刷交通卡。
这种技术不仅提高了支付的便利性，还可以帮助乘客避免交通卡遗失或忘记带卡的情况，提高了乘客出行的便利性。
2. 移动支付技术移动支付技术也成为城市轨道交通AFC系统中的热门应用技术。
乘客可以通过手机上的支付应用直接进行支付，无需再携带现金或刷卡。
这种支付方式不仅方便快捷，还可以为城市轨道交通系统提供更准确的数据，帮助运营方进行更精细化的管理和调度。
3. 人脸识别技术人脸识别技术的应用也在城市轨道交通AFC系统中得到了广泛应用。
通过乘客的面部识别，系统可以判断乘客的身份和支付情况，提高安检效率和支付速度。
人脸识别技术还可以用于乘客的身份认证和安全监控，为城市轨道交通系统提供更高的安全性和便利性。
二、发展展望1. 云计算技术随着云计算技术的不断发展，将来城市轨道交通AFC系统也将逐渐引入云计算技术，实现对数据的高效管理和分析。
通过云计算技术，城市轨道交通系统可以实时监控乘客流量和运行情况，并进行智能化的数据分析和调度，提高运营效率和乘客体验。
2. 人工智能技术人工智能技术的应用将进一步提升城市轨道交通AFC系统的智能化水平。
通过人工智能技术，系统可以根据乘客的出行特征和需求，提供个性化的服务和推荐，提高乘客的出行体验。
西南交通大学智慧树知到“交通运输”《城市轨道交通新技术》网课测试题答案卷3
西南交通大学智慧树知到“交通运输”《城市轨道交通新技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.开发AIP主要解决的是()。
A.通信网络的AIPB.车辆的AIPC.装置的AIPD.现场设备的AIP2.工业控制网络经常采用的通信模式有三种。
()A.正确B.错误3.MTBF值的计算方法，目前最通用的权威性标准是MIL-HDBK-217F、GJB/Z299B和Bellcore，分别用于军工产品和民用产品。
()A.正确B.错误4.地铁和轻轨的自动化系统的主要功能是通过()，利用数字通信信号，监控管理车辆运行，电力运行、机车设备运行的。
A.通信网络B.车辆段C.继电器D.牵引供电系统5.控制系统集成商是一个独立的()，它主要为工业控制系统、制造系统和工厂自动化的销售、设计、实施、安装、试车和技术支持做应用知识服务和技术专家支持。
A.集成工程组织B.增值工程组织C.商业工程组织D.公益工程组织6.工厂测试的内容的先后顺序是协议顺序、点对点测试、集成测试。
()A.正确B.错误7.信息共享平台的要求是()。
A.信息平台是高可靠性系统B.信息平台是开放系统C.信息平台具有良好的扩展性D.使用全数字信息8.系统联动分为全自动、半自动和()联动三种。
A.紧急B.正常C.手动D.信号9.计算机工业自动化系统主要有()。
A.中心控制系统B.SCADA系统C.PLC可编程逻辑控制器及由PLC组成的工业自动化系统D.DCS分散型控制系统10.城市轨道交通自动化系统是一个多专业关联的大型监控系统。
()A.正确B.错误第1卷参考答案一.综合考核1.参考答案：ACD2.参考答案：A3.参考答案：A4.参考答案：A5.参考答案：B6.参考答案：A7.参考答案：ABCD8.参考答案：C9.参考答案：BCD10.参考答案：A。
轨道交通的新技术与新产品
轨道交通的新技术与新产品近年来，随着科技的不断发展和城市化进程的不断加速，轨道交通作为一种安全、高效的公共交通方式备受市民青睐。
为了更好地满足市民的出行需求，推动轨道交通的发展，不断推出新技术和新产品已成为轨道交通发展的必然趋势。
本文将着重探讨轨道交通的新技术与新产品。
一、智能地铁智能化是轨道交通发展的重要趋势之一。
相比于传统的轨道交通系统，随着人工智能、物联网技术和大数据等新技术的应用，轨道交通正在逐渐智能化。
以北京地铁为例，该地铁系统配备了“智能交通指挥系统”，可通过数据分析来判断客流情况、调整列车运行速度，并通过研究乘客上下车口、成本效益等数据制定换乘规划。
除了智能交通指挥系统外，智能视频监控系统也在地铁运行过程中扮演着至关重要的角色。
该系统通过安装高清摄像头对车站和车厢等区域进行监控，对于安保和运营管理起到了很大的作用。
二、自动驾驶随着人工智能的飞速发展，轨道交通行业也开始对自动驾驶技术进行探索。
自动驾驶技术可以帮助提高列车运行的安全性和准确性，从而降低由于人为操作导致的安全事故风险。
目前，国内外很多城市都在进行自动化列车的试运行，例如北京、上海、新加坡等地的地铁已经实现了自动驾驶技术的应用。
三、低噪音地铁随着城市的不断扩大和人口的不断增加，轨道交通的噪音问题短时间难以完全解决。
然而，各地铁路运营商正在探索采用新材料、新技术来开发低噪音的地铁车辆和设备。
例如，某些地铁车厢安装了吸音板和加厚隔音材料，降低了轨道交通的噪音污染。
此外，一些国际的轨道交通厂商还研发出了静音列车，这种列车不仅仅降低了噪音污染，同时其较低的震动频率也降低了行车时对周围环境的振动干扰。
四、5G技术近年来，5G技术的应用已经成为轨道交通的重要领域。
相比于4G技术，轨道交通中的5G有着更高的速率、更低的延迟和更大的带宽，可以更好地满足公交车广告宣传、感知技术、导航服务等方面的需求。
例如，某些国家的地铁将5G应用于地铁列车信号和高清视频监控设备等领域，这不仅可以提高轨道交通业务体验，同时也可以帮助提高列车运行的安全性。
城市轨道交通车辆技术《3-2-1认识车辆检修修程》
第八页，共八页。
认识车辆检修修程
城市轨道交通车辆检修制度是车辆安全、可靠运行的基本而 重要的保证，也是确定城市轨道交通合理的检修体制以保证 车辆检修工作顺利进行的基础。
城市轨道交通车辆检修制度对车辆修程的类型和等级、 实施修程的车辆运行里程或时间、完成修程的车辆停 运时间作出具体规定。
第一页，共八页。
认识车辆检修修程
修程是指检修结构的程度。
分为日常维修、定修、架修、大修。
第二页，共八页。
认识车辆检修修程
城市轨道交通采用定期预防性维修，修程及其检修周期的依 据是车辆及其设备、零部件的产生磨损和发生故障的规律。
产生磨损和发生故障的规律又和车辆的技术水平、运 行条件、检修技术密切相关。
第三页，共八页。
认识车辆检修修程
认识车辆检修修程
车辆采用计算机控制和故障诊断技术以及对车辆一些部件 进行在线自动检测技术的应用，又使对车辆一些部件的检 修逐步朝着状态修的目标发展。
第五页，共八页。
认识车辆检修修程
各运营单位都对车辆零部件的磨损、车辆设备和部件的故障 进行记录、统计、分析，在总结车辆运行、检修实践经验的 基础上，对车辆的修程及其检修周期、检修停运时间不断进 行优化。对检修制度进行改革，确定七页，共八页。
内容总结
认识车辆检修修程。认识车辆检修修程。分为日常维修、定修、架修、大修。城市轨道 交通采用定期预防性维修，修程及其检修周期的依据是车辆及其设备、零部件的产生磨损和 发生故障的规律。产生磨损和发生故障的规律又和车辆的技术水平、运行条件、检修技术密 切相关。与此同时，车辆部件朝着少维修、免维修方向发展，也延长了它们的维修周期
车辆设计和生产的模块化、集成化程度逐步提高，车辆 的设备、部件和零件具有良好的互换性，这就使车辆在 运行可靠性得到提高的同时也大大减少了车辆的检修量， 并为采用部将互换性方式提供了有利条件，可以大大缩 短车辆检修的停运时间。
认识车辆检修修程
城市轨道交通车辆检修制度是车辆安全、可靠运行的基本而 重要的保证，也是确定城市轨道交通合理的检修体制以保证 车辆检修工作顺利进行的基础。
城市轨道交通车辆检修制度对车辆修程的类型和等级、 实施修程的车辆运行里程或时间、完成修程的车辆停 运时间作出具体规定。
第一页，共八页。
认识车辆检修修程
修程是指检修结构的程度。
分为日常维修、定修、架修、大修。
第二页，共八页。
认识车辆检修修程
城市轨道交通采用定期预防性维修，修程及其检修周期的依 据是车辆及其设备、零部件的产生磨损和发生故障的规律。
产生磨损和发生故障的规律又和车辆的技术水平、运 行条件、检修技术密切相关。
第三页，共八页。
认识车辆检修修程
认识车辆检修修程
车辆采用计算机控制和故障诊断技术以及对车辆一些部件 进行在线自动检测技术的应用，又使对车辆一些部件的检 修逐步朝着状态修的目标发展。
第五页，共八页。
认识车辆检修修程
各运营单位都对车辆零部件的磨损、车辆设备和部件的故障 进行记录、统计、分析，在总结车辆运行、检修实践经验的 基础上，对车辆的修程及其检修周期、检修停运时间不断进 行优化。对检修制度进行改革，确定七页，共八页。
内容总结
认识车辆检修修程。认识车辆检修修程。分为日常维修、定修、架修、大修。城市轨道 交通采用定期预防性维修，修程及其检修周期的依据是车辆及其设备、零部件的产生磨损和 发生故障的规律。产生磨损和发生故障的规律又和车辆的技术水平、运行条件、检修技术密 切相关。与此同时，车辆部件朝着少维修、免维修方向发展，也延长了它们的维修周期
车辆设计和生产的模块化、集成化程度逐步提高，车辆 的设备、部件和零件具有良好的互换性，这就使车辆在 运行可靠性得到提高的同时也大大减少了车辆的检修量， 并为采用部将互换性方式提供了有利条件，可以大大缩 短车辆检修的停运时间。
城市轨道交通接触网技术项目3-1-2：认接触网平面图
接触网运行检修与施工
项目3-任务1,2：认接触网平面图与安装图
1 认区间接触网平面图
子
任
2 认站间接触网平面布置图(1)
3
4
5
石怀施图(网)1119-05PS(3)
R300～800 曲外中间柱 安装图
6
7
8
图 标 与 说 明
9
2-站场接触网平面布置图
21
曲内中间柱安装图
22
曲 外 中 间 柱 安 装 零 件 表
23
直线中间柱正定位安装图
24
曲外定位柱安装图
25
直线中间柱反定位安装图
26
LY型道岔柱安装图
27
LY型道岔定位柱安装图
28
29
30
31
直线绝缘转换柱安装图
32
R300～800m曲内中心柱安装图
33
复习题 ❖1．复习接触网图例。
10
11
车站接触网平面图
12
❖车站及货物线接触网
13
车站咽喉区接触网平面布置图
14
15
16
17
18
“+”：填方，”-”：挖方1.2,4.0：土壤承压力为1.2，4.0kg/cm2=400KPa 19
1119-17PD(6)(R300～800曲外定位柱安装图
20
1119-17PS(6) (R300～800曲内定位柱安装图
2023/9/30
下一讲
项目2：认实物
现场实物认知
2023/9/30
项目3-任务1,2：认接触网平面图与安装图
1 认区间接触网平面图
子
任
2 认站间接触网平面布置图(1)
3
4
5
石怀施图(网)1119-05PS(3)
R300～800 曲外中间柱 安装图
6
7
8
图 标 与 说 明
9
2-站场接触网平面布置图
21
曲内中间柱安装图
22
曲 外 中 间 柱 安 装 零 件 表
23
直线中间柱正定位安装图
24
曲外定位柱安装图
25
直线中间柱反定位安装图
26
LY型道岔柱安装图
27
LY型道岔定位柱安装图
28
29
30
31
直线绝缘转换柱安装图
32
R300～800m曲内中心柱安装图
33
复习题 ❖1．复习接触网图例。
10
11
车站接触网平面图
12
❖车站及货物线接触网
13
车站咽喉区接触网平面布置图
14
15
16
17
18
“+”：填方，”-”：挖方1.2,4.0：土壤承压力为1.2，4.0kg/cm2=400KPa 19
1119-17PD(6)(R300～800曲外定位柱安装图
20
1119-17PS(6) (R300～800曲内定位柱安装图
2023/9/30
下一讲
项目2：认实物
现场实物认知
2023/9/30
城市轨道交通新技术-第3章城市轨道交通车站新技术
3.2 车站施工新技术
（三）技术特点 1.一、三号线结构间距800mm 2.节点暗挖隧道施工技术根据三号线的使用功能要求，三号线将与支线、
机场线换乘，暗挖宽度将到达32.3m 3.一号线底纵梁加固技术
（四）使用范围及应用条件:在一个城市中，地铁网络往往有多条线路组成， 随着线路的增多，线路交叉在所难免，节点隧道在地铁中将大量遇到;通过开 展节点暗挖修建技术研究，对地铁节点隧道的设计和施工提供足够的技术支 持，而且成果也将推广应用到与其他领域的线路相交隧道，应用前景广阔。
分别拟合并形成上、下导洞，底板及底纵梁先于其他构件在下导洞内一次性、 完整地形成，而后在上、下导洞间施作边桩和中间立柱，形成竖向支撑构件， 上导洞初支即为顶拱初支，顶拱及顶纵梁二次衬砌可在上导洞内一次性、完整 地完成，如图3-6所示：
3.2 车站施工新技术
图3-6 一次扣拱暗挖逆作法技术要点
3.2 车站施工新技术
小，施工速度较明挖法慢，工期长；（3）和基坑开挖、支挡开挖相比费用较高。
3.2 车站施工新技术
（二）盖挖法施工类型 盖挖法有逆作和顺作两种施工方法。
（三）盖挖逆作法的施工步骤 一柱、二盖、三板、四墙、五底。
（四）盖挖逆作法的关键技术 是由若干简单的，原始的技术，巧妙地、有机的组合，从而形成一套完整的甚至
图3-1 明挖法施工的车站
3.1 概述
（2）盖挖法 盖挖法施工的车站结构，从结构形式上看，与明挖法并无大的不同，它是通
过打桩或连续墙支护侧壁，加顶盖恢复交通后在顶盖下开挖，灌注混凝土进行施 工。与明挖法比较，其特点是：在地面交通繁忙地区可以很快恢复路面，尽可能 小的影响交通，但其施工难度要大于明挖法。
制系统，采用工控机与总线轻松地实现远端完备的检测与控制，同时节省了 控制电缆的大量使用，避免了电缆敷设的困难。
城市轨道交通施工新技术

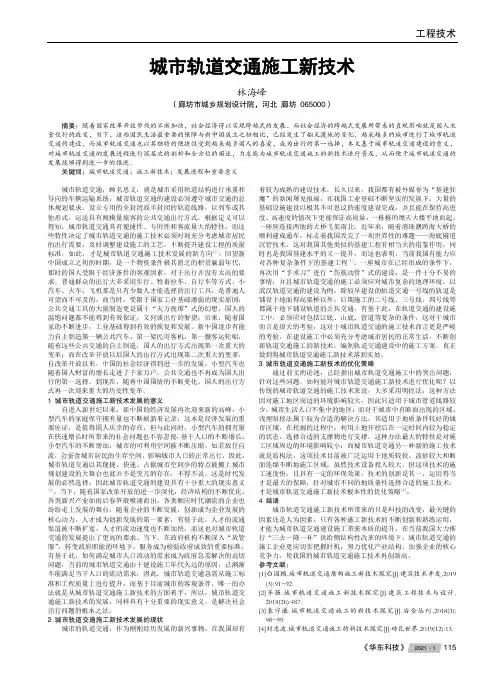

工程技术115城市轨道交通施工新技术林海峰（廊坊市城乡规划设计院，河北 廊坊 065000）摘要：随着国家改革开放步伐的不断加快，社会经济得以实现跨越式的发展，而社会经济的跨越式发展所带来的直观影响就是国人衣食住行的改变，当下，这些国民生活最重要的保障与新中国成立之初相比，已经发生了翻天覆地的变化，越来越多的城市进行了城市轨道交通的建设，而城市轨道交通也以其独特的便捷性受到越来越多国人的喜爱，成为出行的第一选择，本文基于城市轨道交通建设的意义，对城市轨道交通的发展进程进行深层次的剖析和全方位的阐述，力求能为城市轨道交通施工的新技术进行普及，从而便于城市轨道交通的发展能够得到进一步的推进。
关键词：城市轨道交通；施工新技术；发展进程和重要意义城市轨道交通，顾名思义，就是城市采用轨道结构进行承重和导向的车辆运输系统，城市轨道交通的建设必须遵守城市交通的总体规划要求，设立专用的全封闭或半封闭的轨道线路，以列车或其他形式，运送具有规模量旅客的公共交通出行方式，根据定义可以得知，城市轨道交通具有便捷性、专用性和客流量大的特性，而这些特性决定了城市轨道交通的施工技术必须时刻充分考虑城市居民的出行需要，及时调整建设施工的工艺，不断提升建设工程的质量标准，如此，才是城市轨道交通施工技术发展的新方向[1]。
回望新中国成立之初的时期，是一个物资条件极其匮乏的积贫羸弱年代，那时的国人受限于经济条件的客观因素，对于出行并没有太高的要求，普通群众的出行大多采用步行、牲畜拉车、自行车等方式，小汽车、火车、飞机那是只有少数人才能选择的出行工具，是普通人可望而不可及的，而当时，受限于国家工业基础薄弱的现实原因，公共交通工具的大量制造更是属于“天方夜谭”式的幻想，国人的温饱问题都不能得到有效保证，又何谈出行的奢望；后来，随着国家的不断进步，工业基础得到有效的恢复和发展，新中国逐步有能力自主制造第一辆公共汽车、第一架民用客机、第一艘客运轮船，随着这些公共交通的自主制造，国人的出行方式出现第一次重大的变革；而在改革开放以后国人的出行方式出现第二次重大的变革，自改革开放以来，中国的社会经济得到进一步的发展，小型汽车也随着国人财富的增长走进了千家万户，公共交通也不再成为国人出行的第一选择。
