喷砂处理工艺标准

喷砂s2.5级标准
"喷砂S2.5级标准"可能指的是喷砂表面处理的清理等级标准，通常使用的是瑞典标准SA2.5。

喷砂是一种表面处理方法，通过高速喷射砂子或其他磨料来清理和改良材料表面，以达到一定的表面质量和粗糙度。

在瑞典标准（Swedish Standards）中，表面处理的清理等级通常用SA标准表示，后接一个数字，数字越高表示清理等级越高。

SA2.5级是其中一个较高的等级，其具体特征包括：
1. 表面应当基本上是金属色的，不应该有明显的腐蚀、涂层、或其他杂质。

2. 表面的清理程度应当可以满足涂层的附着力要求。

3. 表面可能仍然存在轻微的氧化，但不应该有明显的附着性污染物。

4. 表面的粗糙度会因所用砂料的不同而有所变化，但整体上应当是相对粗糙的。

这样的清理等级通常适用于对涂层附着力要求较高的场合，如在船舶、桥梁、钢结构等工程中。

请注意，具体的标准和等级可能会因地区、行业和工程要求而有所不同，因此在具体的项目中应当根据相关的标准和规范来确定清理等级。

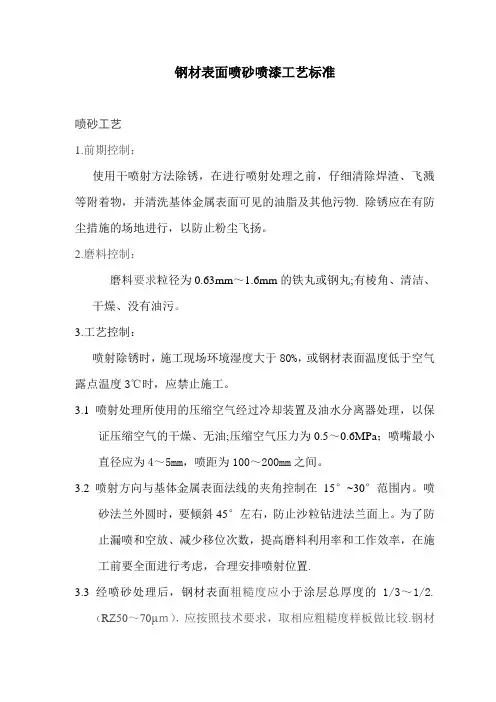

钢材表面喷砂喷漆工艺标准喷砂工艺1.前期控制：使用干喷射方法除锈，在进行喷射处理之前，仔细清除焊渣、飞溅等附着物，并清洗基体金属表面可见的油脂及其他污物. 除锈应在有防尘措施的场地进行，以防止粉尘飞扬。

2.磨料控制：磨料要求粒径为0.63mm～1.6mm的铁丸或钢丸;有棱角、清洁、干燥、没有油污。

3.工艺控制：喷射除锈时，施工现场环境湿度大于80%，或钢材表面温度低于空气露点温度3℃时，应禁止施工。

3.1喷射处理所使用的压缩空气经过冷却装置及油水分离器处理，以保证压缩空气的干燥、无油;压缩空气压力为0.5～0.6MPa；喷嘴最小直径应为4～5mm，喷距为100～200mm之间。

3.2 喷射方向与基体金属表面法线的夹角控制在15°~30°范围内。

喷砂法兰外圆时，要倾斜45°左右，防止沙粒钻进法兰面上。

为了防止漏喷和空放、减少移位次数，提高磨料利用率和工作效率，在施工前要全面进行考虑，合理安排喷射位置.3.3 经喷砂处理后，钢材表面粗糙度应小于涂层总厚度的1/3～1/2.（RZ50～70μｍ），应按照技术要求，取相应粗糙度样板做比较.钢材表面的清洁度应达到ＧＢ8923规定的除锈等级Ｓa2.5级（详见GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》）。

3.4 预处理完成经检查合格后需尽快进行喷涂，其间隔时间越短越好。

在潮湿或工业大气压等环境条件下，须在4h内涂装完毕，晴天或温度不大时，最长间隔不超过12h。

4、喷砂质量评定标准：4.1喷砂完成后首先应对喷砂除锈部位进行全面检查，其次要对基体钢材表面进行清洁度和粗糙度检查。

表面清洁度和表面粗糙度的评定须在良好的散射日光下或照度相当的人工条件下进行，检查人员应具有正常的视力，并以目视为准；4.2 评定表面清洁度等级时，被检基体的金属表面与GB8923-1988《涂装前钢材表面锈蚀等级和除锈等级》中Sa2.5级相应的照片进行目视比较评定。

钢材表面喷砂处理工艺标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-钢材表面喷砂处理工艺标准1、技术要求1．1按ＳＤＺ01.1的规范执行，采用喷砂除锈；1．2经处理后的钢材表面应达到ＧＢ8923规定的除锈等级Ｓa2.5级，精糙度在ＲＺ６０um~80um的范围内；1．3表面预处理完成后12h内进行油漆涂装。

２、钢材表面喷砂处理的工作条件2．1空气相对湿度低于85％；2．2基体金属表面温度至少高于露点3。

C；2．3在进行喷射处理之前，仔细清除焊渣、飞溅等附着物，并清洗基体金属表面可见的油脂及其他污物。

3、喷砂处理施工要点3．1工艺参数3．1．1磨料选择铸铁砂，粒径为0.5mm~1.5mm。

磨料要求有棱角、清洁、干燥、没有油污；3．1．2喷射处理所有的压缩空气经过冷却装置及油水分离器处理，以保证压缩空气的干燥、无油、压缩空气压力为0.7MPa；3．1．3喷嘴到基体金属表面保持100mm~300mm的距离；3．1．4喷嘴的孔口直径由于磨损而增大，当其直径增大25%时需更换；3．1．5喷射方向与基体金属表面法线的夹角控制在15~30。

范围内。

3．2操作要点3．2．1喷砂设备尽量接近工作，以减少管路长度和压力损失，避免过多的管道磨损，也便于施工人员相互联系；3．2．2喷砂软管力求顺直，减少压力损失和磨料对软管的集中磨损，对施工中必须弯折的地方，要经常调换方向，使磨损均匀，延长软管的使用寿命；3．2．3为了防止漏喷和空放、减少移位次数，提高磨料利用率和工作效率，在施工前要全面进行考虑，合理安排喷射位置，拟定喷射路线；3．2．4视空气压力、出砂量及结构表面污染情况灵活掌握喷嘴移动速度；3．2．5在喷射过程中，根据空气压力、喷嘴直径、结构表面锈蚀状态、处理的质量、效率等对料气比及时进行调整；3．2．6表面预处理后，用干燥、无油的压缩空气清除浮尘和碎屑，清理后的表面不得用手触摸；3．2．7涂装前如发现基体金属表面被污染或返锈，必须重新进行处理；3．2．8预处理完成经检查合格后需尽快进行喷涂，其间隔时间越短越好。

喷砂工艺技术要求喷砂工艺技术要求喷砂工艺技术是一种将喷砂材料通过压缩空气喷射到工件表面，以达到清除表面油污和氧化物、增加表面粗糙度、改变表面颜色等目的的一种表面处理工艺。

下面列举了喷砂工艺技术的要求。

一、喷砂设备要求1. 喷砂设备应具备稳定的喷射压力和流量，以确保在工艺过程中能够稳定持续地喷射砂料。

2. 喷砂设备应具备调节砂料喷射量和喷射角度的功能，以满足不同工件的喷砂需求。

3. 喷砂设备应具备自动控制系统，能够按照预设参数进行喷砂操作，并记录喷砂时间、压力、砂料消耗量等工艺参数。

二、喷砂材料要求1. 喷砂材料应具备良好的研磨效果和抛光性能，能够在不损坏工件表面的情况下清除表面杂质和增加表面粗糙度。

2. 喷砂材料应具备一定的耐磨性和耐压性，以保证在喷砂过程中能够经受住高压喷射的冲击。

3. 喷砂材料应具备一定的可重复使用性，能够在多次喷砂后仍保持良好的研磨效果。

三、工艺操作要求1. 喷砂工艺操作应在通风良好的场所进行，以防止砂尘对工人的危害和环境的污染。

2. 喷砂操作时，工艺参数应根据具体工件的材料和要求进行调整，如砂料喷射量、喷射角度、喷射距离等。

3. 喷砂操作时，对工件的焊缝、凹陷处等需要特别注意，应保证喷砂材料能够充分进入并均匀地喷射到这些部位。

4. 喷砂操作结束后，应及时清理喷砂设备和工作场地，将堆积的砂料和砂尘进行清理和处理，以保持设备的良好状态和工作环境的清洁。

总之，喷砂工艺技术要求设备稳定可靠，喷砂材料具备良好的研磨和抛光性能，并符合环保要求。

工艺操作时应根据具体工件的材料和要求进行调整，并注意安全和环保措施。

只有严格按照工艺要求进行操作，才能达到良好的喷砂效果。

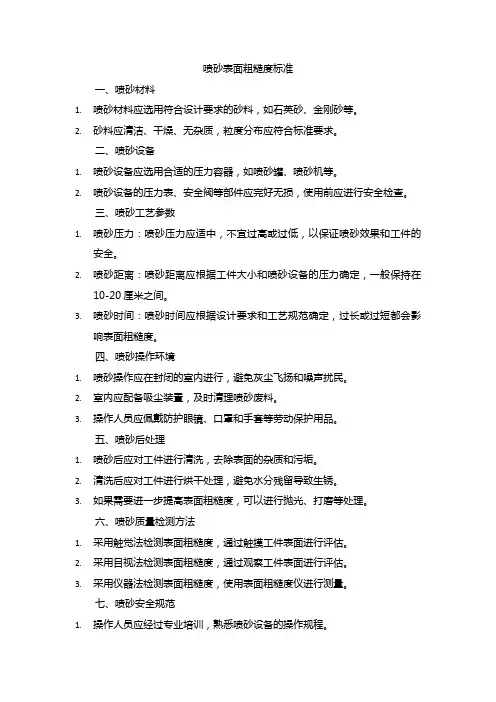

喷砂表面粗糙度标准
一、喷砂材料
1.喷砂材料应选用符合设计要求的砂料，如石英砂、金刚砂等。

2.砂料应清洁、干燥、无杂质，粒度分布应符合标准要求。

二、喷砂设备
1.喷砂设备应选用合适的压力容器，如喷砂罐、喷砂机等。

2.喷砂设备的压力表、安全阀等部件应完好无损，使用前应进行安全检查。

三、喷砂工艺参数
1.喷砂压力：喷砂压力应适中，不宜过高或过低，以保证喷砂效果和工件的
安全。

2.喷砂距离：喷砂距离应根据工件大小和喷砂设备的压力确定，一般保持在
10-20厘米之间。

3.喷砂时间：喷砂时间应根据设计要求和工艺规范确定，过长或过短都会影
响表面粗糙度。

四、喷砂操作环境
1.喷砂操作应在封闭的室内进行，避免灰尘飞扬和噪声扰民。

2.室内应配备吸尘装置，及时清理喷砂废料。

3.操作人员应佩戴防护眼镜、口罩和手套等劳动保护用品。

五、喷砂后处理
1.喷砂后应对工件进行清洗，去除表面的杂质和污垢。

2.清洗后应对工件进行烘干处理，避免水分残留导致生锈。

3.如果需要进一步提高表面粗糙度，可以进行抛光、打磨等处理。

六、喷砂质量检测方法
1.采用触觉法检测表面粗糙度，通过触摸工件表面进行评估。

2.采用目视法检测表面粗糙度，通过观察工件表面进行评估。

3.采用仪器法检测表面粗糙度，使用表面粗糙度仪进行测量。

七、喷砂安全规范
1.操作人员应经过专业培训，熟悉喷砂设备的操作规程。

2.在操作过程中，应避免喷砂设备故障导致的安全事故。

精心整理
钢材表面喷砂处理工艺标准
1、技术要求
1．1按ＳＤＺ01.1的规范执行，采用喷砂除锈；
1．2经处理后的钢材表面应达到ＧＢ8923规定的除锈等级Ｓa2.5级，精糙度在ＲＺ６０um~80um 的范围内；
1．2．2．233．13．1．3喷嘴到基体金属表面保持100mm~300mm 的距离；
3．1．4喷嘴的孔口直径由于磨损而增大，当其直径增大25%时需更换；
3．1．5喷射方向与基体金属表面法线的夹角控制在15~30。

范围内。

3．2操作要点
3．2．1喷砂设备尽量接近工作，以减少管路长度和压力损失，避免过多的管
道磨损，也便于施工人员相互联系；
3．2．2喷砂软管力求顺直，减少压力损失和磨料对软管的集中磨损，对施工中必须弯折的地方，要经常调换方向，使磨损均匀，延长软管的使用寿命；
3．2．3为了防止漏喷和空放、减少移位次数，提高磨料利用率和工作效率，在施工前要全面进行考虑，合理安排喷射位置，拟定喷射路线；
最
4
4
4．
锈蚀等级和除锈等级》中相应的照片进行目视比较评定。

Sa2.5级标准为钢材表面处理得非常彻底，即表面无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，所见的是点状或条纹状的轻微色斑。

4．3评定表面粗糙时，按照GB/T13288《涂装前钢材表面粗糙度等级的评定（比较样块法）》用标准样块目视比较评比粗糙度等级，或用仪器直接测定表面粗糙
度值。

喷砂除锈是一种常用的金属表面处理方法，SA2.5是喷砂除锈的一种标准。

SA2.5标准属于瑞典标准(Swedish Standard)，也被广泛采用于国际上。

根据SA2.5标准，金属表面的喷砂除锈应满足以下要求：
1. 表面完全去除了原有的铁锈、氧化物和污垢。

2. 表面呈灰色金属光泽，但允许轻微的斑点或斑纹存在。

3. 表面的清洁程度应能满足涂层材料的附着力要求。

根据不同的应用需求，喷砂除锈还有其他等级的标准，如SA1、SA2、SA2.5、SA3，其中SA3是最高级别的除锈标准，要求表面的清洁程度更高。

需要注意的是，喷砂除锈标准的具体执行要求可能会因不同的行业、地区和项目而有所差异，因此在具体的工程项目中，建议根据实际情况和要求来确定适用的除锈标准。

同时，为了确保施工质量，建议寻求专业的喷砂除锈服务提供商进行施工。

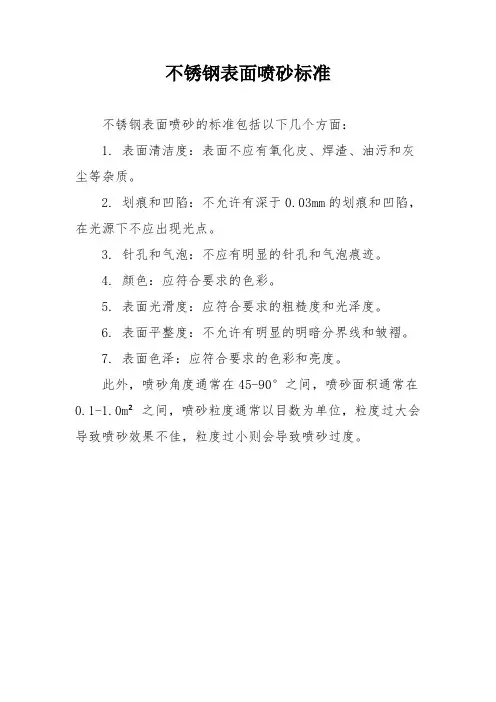

不锈钢表面喷砂标准
不锈钢表面喷砂的标准包括以下几个方面：
1. 表面清洁度：表面不应有氧化皮、焊渣、油污和灰尘等杂质。

2. 划痕和凹陷：不允许有深于0.03mm的划痕和凹陷，在光源下不应出现光点。

3. 针孔和气泡：不应有明显的针孔和气泡痕迹。

4. 颜色：应符合要求的色彩。

5. 表面光滑度：应符合要求的粗糙度和光泽度。

6. 表面平整度：不允许有明显的明暗分界线和皱褶。

7. 表面色泽：应符合要求的色彩和亮度。

此外，喷砂角度通常在45-90°之间，喷砂面积通常在0.1-1.0m²之间，喷砂粒度通常以目数为单位，粒度过大会导致喷砂效果不佳，粒度过小则会导致喷砂过度。

喷砂金属表面处理工艺一、喷砂金属表面处理工艺概述嘿，小伙伴们！今天咱们来唠唠喷砂金属表面处理工艺这事儿。

喷砂处理啊，就像是给金属表面来一场超级酷炫的“沙浴”。

这可不是随便玩玩的，它可有大作用呢。

这个工艺主要就是利用高速喷射的砂粒冲击金属表面。

砂粒就像一群小小的“勇士”，冲向金属表面，把那些脏东西啊，比如锈迹、油污、氧化皮啥的统统干掉。

而且呢，还能让金属表面变得粗糙一些，这就为后续的涂层或者其他处理打好了基础，就像给金属表面先做个按摩，让它更好地接受接下来的“保养”。

二、喷砂工艺用到的材料1. 砂粒砂粒的种类可不少呢。

有石英砂，它比较常见，硬度也还不错，价格相对比较实惠。

还有刚玉砂，这可是个厉害的家伙，硬度超级高，适合处理那些硬度比较大的金属，不过价格就稍微贵一点啦。

还有石榴石砂，它的优点是密度比较大，喷射的时候力量很足，而且比较环保哦。

砂粒的大小也很有讲究。

如果要处理比较精细的金属部件，那就得用小颗粒的砂，这样能避免在表面留下太大的痕迹。

要是处理那些比较粗糙、大型的金属构件，大一点的砂粒就可以派上用场了。

2. 压缩空气压缩空气可是给砂粒提供动力的“幕后英雄”。

它得有足够的压力，这样才能把砂粒高速喷射出去。

一般来说，不同的喷砂设备和处理要求，对压缩空气的压力要求也不一样。

比如说，一些小型的精密喷砂作业，可能需要的压力就相对小一点，大概在 2 - 4个大气压就够了。

但是对于大型的工业喷砂，可能就需要 6 - 8个大气压甚至更高的压力呢。

三、喷砂设备1. 喷砂罐喷砂罐就像是砂粒的“家”。

它要能储存足够量的砂粒，而且要有良好的密封性，可不能让砂粒偷偷跑掉。

喷砂罐的大小也有不同的规格，小的喷砂罐适合一些小工作量或者小型部件的喷砂处理，大的喷砂罐就可以应对大量的喷砂工作啦。

2. 喷枪喷枪是喷砂的关键部件。

它就像一个“小机关枪”，把砂粒喷射出去。

喷枪的喷嘴设计很重要，不同形状和大小的喷嘴会影响砂粒的喷射角度和速度。
