地质雷达校验规范
- 格式:doc
- 大小:277.50 KB
- 文档页数:4
地质雷达操作规程1、规程说明本规程适用于探地雷达的所有试验检测过程。
2、参数设定1)将电池装到主机上,选择与检测任务相适应的天线,将光纤分别与主机和天线连接。
2)打开主机,选择与主机所接天线相对应的天线频率。
3)扫描速度:根据测试需求进行设定。
4)时窗设置:根据探测深度进行设定(双时程),900M天线时窗一般设为30~40ns,400M天线时窗一般设为60~80ns,100M天线时窗一般设为500ns 左右。
5)采样点数:此参数一般使用默认设置。
6)信号位置:一般把第一组较大的波形调至单道波形显示区的第2格。
7)增益调节:对采样的波形信号进行放大或缩小,一般调节增益至满格的60%左右,禁止将波形信号调节至饱和,以避免信号失真。
8)滤波设置:在采集过程中对采集的数据进行过滤,去除干扰信号。
9)介电常数:根据所探测的物体通过介质对照表选择相应的介电常数。
10)保存参数:把所调节好的参数进行保存,方便下次在相同环境或介质下测量时节约调节参数的时间。
11)调入参数:把调节好的参数进行调入。
12)连续测量:采集数据时,主机和天线一直进行数据采集(适用于初支、二衬、路面测试)。
13)人工点测:采集数据时,进行人工触发,点击一次采集一道信号,适用于超前地质预报数据的采集。
14)实时处理;一般不设置为默认参数。
15)保存设置:根据需求把采集的数据保存至相应的存储器中。
3、数据采集:仪器参数设置完成后进行数据的现场采集。
4、保存采集的数据,并进行下一循环的数据采集。
5、数据采集完成并保存后,关闭主机电源,将光纤和主机与天线分离。
6、在仪器的使用过程中,若发现有任何异常的地方,应立即停止使用。
待查明原因后再进行测试。
7、地持雷达未经校验合格或超过校验周期,均不得使用。
地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测,如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布,地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标:(1)系统增益不低于150dB;(2)信噪比不低于60dB;(3)采样间隔一般不大于0.5ns、A/D模数转换不低于16位;(4)计时误差小于1ns;(5)具有点测与连续测量功能,连续测量时,扫描速率大于64次/秒;(6)具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能;(7)具有现场数据处理功能,实时检测与显示功能,具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求:(1)探测体的厚度大于天线有效波长的1/4,探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
(2)测线经过的表面相对平缓、无障碍、易于天线移动。
(3)避开高电导屏蔽层或大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合,技术指标为:(1)具有屏蔽功能;(2)最大探测深度应大于2m;(3)垂直分辨率应高于2cm。
5、现场检测(1)测线布置1、隧道施工过程中质量检测应以纵向布线为主,横向布线为辅。
纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条;横向布线可按检测内容和要求布设线距。
一般情况线距8~12m;采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或测点。
2、隧道竣工验收时质量检测应纵向布线,必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条;横向布线线距8~12m;采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时,应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5~10m应有一历程标记。
(2)介质参数的标定:检测前应对衬砌混凝土的介电常数或电磁波速做现场标定,且每座隧道不少于一处,每处实测不少于3次,取平均值为该隧道的介电常数或电磁波速。

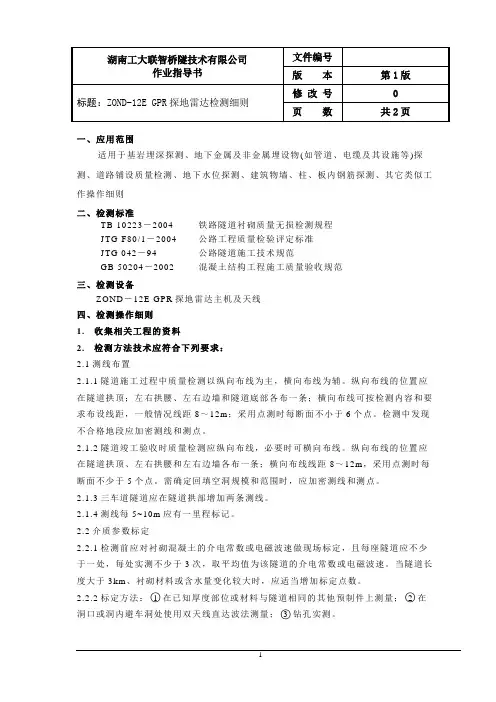

一、应用范围适用于基岩埋深探测、地下金属及非金属埋设物(如管道、电缆及其设施等)探测、道路铺设质量检测、地下水位探测、建筑物墙、柱、板内钢筋探测、其它类似工作操作细则二、检测标准TB 10223-2004 铁路隧道衬砌质量无损检测规程JTG F80/1-2004 公路工程质量检验评定标准JTG 042-94 公路隧道施工技术规范GB 50204-2002 混凝土结构工程施工质量验收规范三、检测设备ZOND-12E GPR探地雷达主机及天线四、检测操作细则1.收集相关工程的资料2.检测方法技术应符合下列要求:2.1测线布置2.1.1隧道施工过程中质量检测以纵向布线为主,横向布线为辅。
纵向布线的位置应在隧道拱顶;左右拱腰、左右边墙和隧道底部各布一条;横向布线可按检测内容和要求布设线距,一般情况线距8~12m;采用点测时每断面不小于6个点。
检测中发现不合格地段应加密测线和测点。
2.1.2隧道竣工验收时质量检测应纵向布线,必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条;横向布线线距8~12m,采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时,应加密测线和测点。
2.1.3三车道隧道应在隧道拱部增加两条测线。
2.1.4测线每5~10m应有一里程标记。
2.2介质参数标定2.2.1检测前应对衬砌混凝土的介电常数或电磁波速做现场标定,且每座隧道应不少于一处,每处实测不少于3次,取平均值为该隧道的介电常数或电磁波速。
当隧道长度大于3km、衬砌材料或含水量变化较大时,应适当增加标定点数。
2.2.2标定方法:○1在已知厚度部位或材料与隧道相同的其他预制件上测量;○2在洞口或洞内避车洞处使用双天线直达波法测量;○3钻孔实测。
2.2.3求取参数时应具备以下条件:○1标定目标体的厚度一般不小于15cm ,且厚度已知;○2标定记录中界面反射信号应清晰、准备。
2.2.4 标定结构应按下式计算:223.0⎪⎭⎫⎝⎛=d t r ε 9102⨯=t d u 2.3纵向布线应采用连续测量方式,扫描速度不得小于40道/s ;特殊地段或条件不允许时可采用点测方式,测量点距不宜大于20cm 。
地质雷达检测实施细则地质雷达是一种基于电磁波原理的探测设备,可以用于地下勘探、寻找地下水资源、检测地下管线等。
为了确保地质雷达的有效使用和安全性,制定一份地质雷达检测实施细则非常必要。
以下是一份地质雷达检测实施细则的范例,供参考。
一、总则1.地质雷达检测工作必须严格按照国家相关法律法规的规定进行,确保安全、高效完成任务。
2.地质雷达检测实施过程中,必须遵守现场管理规定,保持现场整洁,确保设备正常运行。
3.所有参与地质雷达检测工作的人员必须具备相关的培训和资质,熟悉操作规程和注意事项。
二、前期准备1.在进入检测区域前,要事先了解区域地质环境、地下情况,并掌握相关图纸和资料。
2.在进行地质雷达检测时,应将现场电磁干扰源清除,以保证成果质量。
3.进入检测现场前,要对地质雷达仪器进行检查,确保设备正常运行,并及时更换电池。
三、操作要点1.地质雷达应正确设置参数,包括频率、波速、取样距离等,以提高数据的准确性。
2.进行地质雷达扫描时,应保持仪器的平稳移动,避免晃动或颠簸,以保证数据的稳定性。
3.在数据采集过程中,要注意保存现场照片和记录数据的时间、坐标等关键信息,以备后期分析和比对。
4.在进行数据分析时,应结合现场地质情况,对数据进行合理解释,提取有用信息,绘制相关图像和报告。
5.在地质雷达检测过程中,要随时关注设备的工作状态和电池电量,及时更换电池,确保设备的正常运行。
四、安全措施1.发现雷电或其他极端天气情况时,应立即停止地质雷达检测,保证人员的安全。
2.在使用地质雷达时,应尽量避免接触高压线路或临近高压线路,确保人员安全。
3.在不同场地进行地质雷达检测时,应根据不同情况采取相应的安全措施,保障人员的生命财产安全。
五、数据处理和应用1.地质雷达检测完成后,应及时对数据进行备份和存储,以防数据丢失或损坏。
2.在数据处理过程中,应进行质检,对数据进行筛查和清理,排除异常数据和干扰信号。
3.在数据应用中,要根据实际需要进行数据解释和分析,提取有用信息,为后续工作提供科学依据。
地质勘察工程中的地质雷达应用规范要求地质雷达是一种用于勘察地质结构和探测地下障碍物的工具,它可以提供有关地下情况的重要信息。
在地质勘察工程中,地质雷达的应用非常重要,但是在使用地质雷达时必须符合一定的规范要求,以确保数据的准确性和可靠性。
本文将讨论地质勘察工程中地质雷达的应用规范要求。
1. 设备校准在使用地质雷达之前,必须对设备进行校准。
校准过程中需要检查雷达的射频能量、传输和接收机的频率响应、脉冲宽度、幅度和延迟等参数。
校准后,必须记录校准结果并确保其有效性。
2. 数据收集和处理在进行地质雷达勘察时,数据的收集和处理非常重要。
数据收集时需要注意以下几点:- 确保雷达设备和传感器的正确设置和放置;- 确保传感器与土壤或岩石表面的良好接触;- 采集数据时需要保持一定的速度和距离,并保持传感器的垂直性;- 检查数据质量,如信号强度、背景噪声、传输和接收延迟等参数。
3. 数据解释和分析收集到的地质雷达数据需要进行解释和分析,以获取有关地下结构的信息。
在进行数据解释和分析时,需要注意以下几点:- 结合场地实际情况和勘察要求,选择合适的数据处理方法和算法;- 地质雷达数据解释和分析的结果需要与其他地质资料进行对比和验证;- 根据解释和分析的结果,绘制清晰、准确的地质雷达剖面图和地下地质剖面图。
4. 数据存储和报告地质雷达的勘察结果需要进行有效的数据存储和报告。
在数据存储和报告过程中,需要注意以下几点:- 对收集到的地质雷达数据进行分类和整理,建立规范的数据存储库;- 根据勘察需求和要求,编写清晰、准确的数据报告;- 数据报告应包括地质雷达勘察的目的、方法、数据处理过程、结果和分析等内容;- 报告中的数据和图像需要具备可读性和准确性,必要时可以使用适当的标注和说明。
5. 安全操作在进行地质雷达勘察时,安全操作是至关重要的。
勘察人员需要严格遵守安全规程和操作指南,确保勘察过程中的人身安全和设备完好。
必要时,应佩戴个人防护装备,并遵循现场安全要求。
地质雷达检测实施细则地基专业作业指导书地质雷达检测实施细则文件编号:版本号:编制:批准:生效日期:地质雷达检测实施细则1. 目的为了规范地质雷达检测的各个环节,特制定本细则。
2. 适用范围地质雷达检测的前期准备、检测实施。
3. 引用文件《城市工程地球物理探测规范》CJJ 7-2007;《铁路隧道衬砌质量无损检测规程》TB10223-2004;《铁路隧道工程施工质量验收标准》TB10417-2003;对于每次发出的检测报告中,必须明确该报告依据的技术标准,并严格按其标准执行。
4. 现场检测4.1检测前的准备工作4.1.1、应了解检测工程基本情况、收集相关资料。
4.1.2、设备清点:地质雷达检测仪一台,笔记本一台4.1.3、联系委托单位再次确认,联系司机和车、联系设备管理员,约定好进场时间。
4.2检测目的1、对施工范围内埋设于地下管线进行实地探测,查明施工范围内管线位置及深度,为工程的补堪、设计、施工,提供科学、准确、完整的管线系统资料;2、探测隧道衬砌背部空洞情况4.3 检测步骤4.3.1测试前的安装准备检查所有部件是否带齐,包括:电池、雷达主机、数据线、处理器电源线、信号线、工具箱、备件、固定用绑扎带、记录本;4.4.2试验/检测的工作程序(1)测试连接。
将地质雷达天线通过支架安装。
(2)在扫描前调试主机并对主机进行参数设置。
(3)打开电源,控制天线移动的人员根据操作主机的人员口令,将天线紧贴待测界面上匀速移动。
(4)测试结束。
按下stop结束测试点,保存文件并退出;(5)拆除信号线,拆除天线,支架。
4.4.5 请见证人签字。
地质雷达校验方法
1、概述
地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布,及超前地质预报。
2、技术要求
1•信号迭加次数可选择;
2. 具有点测与连续测量功能;
3. 具有手动或自动位置标记功能;
4. 系统增益不低于150dB;
5. 信噪比不低于60 dB ;
6. 目测仪器的外观是否完好;
7. 最大探测深度应大于2m
3、方法
目测仪器的外观是否完好,是影响测量结果。
选定一个场地,用地质雷达测出其厚度。
4、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度,与地质
雷达测出的厚度相对比,其误差允许土2cm
5、校验仪器
钢卷尺5m
&校验结果的处理及判定
以比对的结果不超过误差值为合格。
7、校验周期
校验周期为二年。
8、附录
地质雷达比对校验方法记录。
9、校验方法及依据
《铁路隧道衬砌质量无损检测规程》TB10223-2004
一、外观
是否完好
二、、比对
实测数据(cm) 误差(cm) 结果地质雷达
钢卷尺
项目校验数据结果校验结论:
校验员
校验日期:年月日
校验用设备:钢卷尺
校验周期:2年核验员
有效日期:年月日仪器编号:
地质雷达记录。
地质雷达物理勘探试验检测标准与方法1 目的可用于测定土体密实情况及空洞检测、地下病害体探测、道路塌陷隐患检测、地层划分、岩溶、不均匀体探测等。
2 适用范围物理勘探是用物理学的原理和方法,对地球的各种物理场分布及其变化进行观测,探索地球本体及近地空间的介质结构、物质组成、形成和演化,研究与其相关的各种自然现象及其变化规律。
在此基础.上为探测地球内部结构与构造、寻找能源、资源和环境监测提供理论、方法和技术,为灾害预报提供重要依据。
3 依据《铁路工程物理勘探规范》TB10013-2010《公路工程物探规程》JTG/T3222-2020《城市工程地球物理探测标准》CJJ/T 7-2017《城市地下病害体综合探测与风险评估技术标准》JGJ 437-2018 《道路塌陷隐患雷达检测技术规范》T/CMEA 2-20184 工作流程4.1 接受委托正式接手检测工作时,应获得委托方书面形式的委托函,了解工程概况,明确委托方意图即检测目的,同时也使即将开展的检测工作进入合法轨道。
4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性,了解施工工艺和施工中出现的异常情况,应尽可能收集相关的技术资料,主要收集内容有:岩土工程勘察资料、施工资料等。
5 地质雷达的技术指标应满足下列要求:5.1、系统增益大于150dB。
5.2、信噪比大于60dB。
5.3、采样间隔小于0.5ns,A/D模数转换大于16位。
5.4、计时误差小于1ns。
5.5连续测量时,扫描速率大于64次/s。
5.6具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能。
5.7实时监测与显示功能,具有多种可选方式和现场数据处理能力。
6 地质雷达探测的规定:6.1、探测体的厚度大于探测天线有效波长的1/4,探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一涅尔带半径。
6.2 测线经过的表面相对平缓、无障碍、易于天线移动。
地质雷达检测施工细则(从1前期工作到8工作成果展示)雷达检测施工细则为保证本项目部在本次雷达检测过程中能够及时准确地完成任务,我检测组特针对雷达检测施工工作做出以下细则,本细则自即日期开始实施,要求全部检测人员认真、严格执行。
一、前期准备工作(一)雷达检测组技术负责人制定雷达检测工作进度表,下发全体技术人员,要求技术人员按此进度表制定详细工作计划,以便于雷达检测组能及时地向施工方提前发出雷达检测通知,便于施工单位提前做好雷达检测的必要准备工作,以保证施工单位调整施工进度,且利于我方及时、高效地完成雷达检测工作。
(二)雷达检测组技术负责人要根据检测目的计算好仪器的参数设置,以保证能在现场采集到全面、高效的数据记录;布线方式可根据掌子面地质情况及施工条件,现场设计合理的采集测线。
(三)雷达检测组技术负责人在出发前进行仪器的全面检查,避免由人为因素造成工地采集过程中出现采集中断。
二、现场采集工作(一)雷达采集过程中要求有至少两名专业技术人员在场,以保证仪器操作、天线布设及仪器采集过程中的维护工作,同时在采集过程中要做好仪器的保护工作,防止人为或落石等造成仪器的损坏情况发生。
(二)雷达检测数据采集现场保证至少一人为专业地质描述人员,按要求做好掌子面及周边围岩的描述。
三、雷达检测组描述人员管理(一)雷达检测组描述人员做好现场记录,为能准确记录现场地质情况,要求描述人员带必要的工具(地质锤、罗盘、放大镜、皮尺、花杆)。
(二)描述人员要对周边围岩进行详细的描述,对于大于25cm 的裂隙或节理一定要进行详细描述(包括长度、走向、宽度、数量),对其可能的延伸方向要进行三维推断描述。
要求描述信息准确,有效,并在野外做出描述草图,以备后期的资料整理与存档。
(三)雷达检测描述人员要对记录进行全面记载,包括:1、断面号,要求为简单易记,能反映断面所处隧道的准确位置。
2、里程号,要求精确到0.1m (如XX检测的位置为K66+000.3)。
天量雷达法检测支配规程之阳早格格创做1、天量雷达法适用范畴天量雷达法可用于天层区别、岩溶战不匀称体的探测、工程品量的检测,如检测衬砌薄度、衬砌里前的回挖稀真度战衬砌里里钢架、钢筋仄分集,天下管线探查及隧讲超前天量预报等.2、天量雷达主机技能指标:(1)系统删益不矮于150dB;(2)疑噪比不矮于60dB;(3)采样隔断普遍不大于0.5ns、A/D模数变换不矮于16位;(4)计时缺面小于1ns;(5)具备面测与连绝丈量功能,连绝丈量时,扫描速率大于64次/秒;(6)具备可选的旗号叠加、真时滤波、时窗、删益、面测与连绝丈量、脚动与自动位子标记表记标帜功能;(7)具备现场数据处理功能,真时检测与隐现功能,具备多种可选办法战现场数据处理本领.3、天量雷达应切合下列央供:(1)探测体的薄度大于天线灵验波少的1/4,探测体的宽度或者相邻被探测体不妨辨别的最小间距大于探测天线灵验波第一聂菲女戴半径.(2)测线通过的表面相对于仄慢、无障碍、易于天线移动.(3)躲启下电导屏蔽层或者大范畴的金属构件.4、天量雷达天线可采与分歧频次的天线拉拢,技能指标为:(1)具备屏蔽功能;(2)最大探测深度应大于2m;(3)笔直辨别率应下于2cm.5、现场检测(1)测线安插1、隧讲动工历程中品量检测应以纵背布线为主,横背布线为辅.纵背布线的位子应正在隧讲的拱顶、安排拱腰、安排边墙战隧讲底部各安插一条;横背布线可按检测真量战央供布设线距.普遍情况线距8~12m;采与面测时每断里很多于6面.检测中创造分歧格天段应加稀测线或者测面.2、隧讲竣工查支时品量检测应纵背布线,需要时可横背布线.纵背布线的位子应正在隧讲拱顶、安排拱腰战安排边墙各布一条;横背布线线距8~12m;采与面测时每断里很多于5个面.需决定回挖空洞规模战范畴时,应加稀测线战测面.3、三线隧讲应正在隧讲拱顶部位减少2条测线.4、测线每5~10m应有一历程标记表记标帜.(2)介量参数的标定:检测前应付于衬砌混凝土的介电常数或者电磁波速搞现场标定,且每座隧讲很多于一处,每处真测很多于3次,与仄衡值为该隧讲的介电常数或者电磁波速.当隧讲少度大于3km、衬砌资料或者含火率变更较大时,应适合减少标定面数.(3)标定要领:1、正在已知薄度部位或者资料与隧讲相共的其余预造件上丈量;2、正在洞心或者洞内躲车处使用单天线直达波法丈量;3、钻孔真测.(4)供与参数的条件:1、标定目标薄度普遍不小于15cm,且薄度已知;2、标定记录中界里反射旗号应浑晰、准确.(5)标定截止的估计:1、介量的相对于电导系数(ξ)战电磁波速度(ν)按下式估计:ξr=(0.3t/2d)2ν =(2d/t)×109式中 t :电磁波单程旅止时间(ns)d:标定目标体的薄度(m)ν:电磁波的传播速度(m/ns)2、参数的采与:篮家岩隧讲安排图纸电磁波正在百般围岩的波速罕睹介量的物理参数页岩(干)10171~100砂岩(干)4×1026(4)(0.15)煤土壤(搞) 1.4×104 2.6~150.13~0.17()20~30土壤(干) 1.4~5.0×10215~400.095(ε10)0.15(ε40)土壤(含火20%)10(4~0.095)(0.05~0.15)士壤(搞)4(3~5)0.15(0.130.17)肥土15混凝土散氯乙烯3沥青3~5铜或者铁1(6)丈量时窗的决定:丈量时窗少度Δt战采样率s按下式估计:Δt=(2dξr1/2/0.3)×αS=2×Δt×f×k×103f:天线核心频次k:系数,普遍与610(7)天量雷达分歧天线的探测深度按下式估计:ԁmax<30/σ、或者ԁmax<35/β式中:ԁmax:所选天线的最大探测深度(m)σ:介量的电导率(s/m)β:介量的吸支系数(8)扫描面数的决定:S=2×Δt×f×k×103式中:S:扫描样面数Δt:时窗少度(ns)f:天线核心频次(MHz)K:系数,普遍与610(9)纵背布线应采与连绝丈量办法,扫描速度不得小于64讲(线),特殊天段或者条件不允许时可采与面测办法,丈量面距不得大于20cm.6、检测步调:(1)根据检测任务及本量情况,采用天线型号;(2)拆置电池,交通数据线战电源线;(3)启机,使仪器处于仄常处事状态;(4)标记表记标帜检测起初位子及桩号,需要时每10m搞一标记表记标帜,直至所要检测的末面;(5)树立检测的百般参数,包罗起初面桩号、时窗、采样面数等;(6)启初检测,检测天线应移动稳固、速度匀称、移动速度宜为35km/h;(7)检测时,应根据移动速度及测段上的标记表记标帜、主机隐现的桩号或者距离,随时举止标记表记标帜或者对于照,以与消检测距离上的缺面;(8)记录包罗记录测线号、目标、标记表记标帜隔断以及天线典型等;(9)当需要分段丈量时,相邻丈量段降交头沉复少度不该小于1m,天量超前预报,沉复少度不小于5m.(10)应随时记录大概对于丈量爆收电磁做用的物体(如渗火、电缆、铁架等)及其位子;(11)应准确标记表记标帜丈量位子及桩号.7、数据处理及阐明:(1)处理央供本初数据处理前应回搁考验,数据记录完备、旗号浑晰、里程标记表记标帜准确.分歧格的本初记录不得举止处理妥协释.数据处理妥协释硬件应使用正式认证的硬件或者经审定合格的硬件.比率:波形隐现时所占的像素数,比率普遍为隔断的2倍.隔断:波形核心线之间的像素数.叠加:几个扫描疑息叠加后,隐现为1个波形.抽面:跳过几个面后,隐现一个波形.用于剖里较少的情况.弥补尺度:正表示弥补正波,背表示弥补背波.常常默认为正波.弥补大小:普遍修议树立0.表示波形所有跳便弥补.预览:表示波形隐现效验.(2)数据处理与阐明的过程:(3)数据处理:保证位子标记表记标帜准确、无误.保证旗号不得真,有好处普及疑噪比.(4)检测图像阐明:阐明应正在检测区内物性参数战衬砌结构的前提上,按由已知到已知战定性指挥定量的准则举止.根据现场记录,分解大概存留的搞扰位子与雷达记录中非常十分的闭系,准确区别灵验非常十分与搞扰非常十分.准确读与单程旅止时的数据;(5)阐明截止战成果图件应切合衬砌品量或者天量预报检测央供.衬砌界里战天量超前预报的非常十分界里应根据反射旗号的强强、频次变更及蔓延情况决定.(6)衬砌薄度或者探测对于象的埋深应由下式决定:薄度、埋深按下式估计:d=(0.3/2dξr1/2)或者 d=(νt/2)×109式中:d:衬砌薄度或者埋深(m)ξr:相对于介电常数ν:电磁波正在介量中的传播速度(m/ns)T:雷达脉冲的往返旅止时间(ns)8、混凝土、钢架(筋)品量判决(1)衬砌里前回挖稀真度的判决:稀真:旗号幅度较强.以至不界里反射旗号;不稀真:衬砌界里的强反射旗号共相轴呈绕射弧形,且不连绝,较分别;空洞:衬砌界里反射旗号强,三振相明隐,正在其下部仍有强反射里旗号,二组旗号时程好较大.(2)衬砌里里钢架、钢筋位子分集的判决:钢架:分别的月牙形强收射旗号;钢筋:连绝的小单直线刑强反射旗号.。
地质雷达法检测操作规程1、地质雷达法适用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测,如检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布,地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标:(1)系统增益不低于150dB;(2)信噪比不低于60dB;(3)采样间隔一般不大于0.5ns、A/D模数转换不低于16位;(4)计时误差小于1ns;(5)具有点测与连续测量功能,连续测量时,扫描速率大于64次/秒;(6)具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能;(7)具有现场数据处理功能,实时检测与显示功能,具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求:(1)探测体的厚度大于天线有效波长的1/4,探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
(2)测线经过的表面相对平缓、无障碍、易于天线移动。
(3)避开高电导屏蔽层或大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合,技术指标为:(1)具有屏蔽功能;(2)最大探测深度应大于2m;(3)垂直分辨率应高于2cm。
5、现场检测(1)测线布置1、隧道施工过程中质量检测应以纵向布线为主,横向布线为辅。
纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条;横向布线可按检测内容和要求布设线距。
一般情况线距8~12m;采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或测点。
2、隧道竣工验收时质量检测应纵向布线,必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条;横向布线线距8~12m;采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时,应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5~10m应有一历程标记。
(2)介质参数的标定:检测前应对衬砌混凝土的介电常数或电磁波速做现场标定,且每座隧道不少于一处,每处实测不少于3次,取平均值为该隧道的介电常数或电磁波速。
地质雷达校验规范
一、目的
1.1本方法适用于地质雷达的校验。
1.2地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布,及超前地质预报。
1.3校验方法及依据:《铁路隧道衬砌质量无损检测规程》TB10223-2004。
二、技术要求
1. 信号迭加次数可选择;
2. 具有点测与连续测量功能;
3. 具有手动或自动位置标记功能;
4. 系统增益不低于150dB;
5. 信噪比不低于60 dB;
6. 目测仪器的外观是否完好;
7. 最大探测深度应大于2m。
三、方法
目测仪器的外观是否完好,是影响测量结果。
选定一个场地,用地质雷达测出其厚度。
四、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度,与地质雷
达测出的厚度相对比,其误差允许±2cm。
五、校验仪器
钢卷尺5m。
六、校验结果的处理及判定
以比对的结果不超过误差值为合格。
七、校验周期
校验周期为二年。
八、记录
地质雷达比对校验方法记录。
地质雷达记录校验员核验员。
地质雷达使用管理制度一、引言地质雷达是一种用于地质勘探和工程检测的高科技仪器,具有快速、高效、非破坏性的特点,被广泛应用于隧道、桥梁、地下管线、地质灾害等领域。
为了规范地质雷达的使用,保障勘探和检测工作的顺利进行,制定和实施地质雷达使用管理制度是必不可少的。
本制度旨在规范地质雷达的使用流程和管理要求,确保地质雷达的有效、安全、便捷使用,提高勘探和检测工作的质量和效率。
二、适用范围本制度适用于所有使用地质雷达进行勘探和检测工作的单位和个人,包括但不限于工程公司、勘察设计院、施工单位等。
三、地质雷达的管理1. 购置与备案(1)地质雷达的购置应当具备相应资质和品牌认证,确保设备的质量和性能达到要求。
(2)地质雷达的购置应当在设备信息管理系统中备案,包括设备型号、编号、生产厂家、购置时间等信息。
2. 日常检查与维护(1)地质雷达的使用单位应当建立设备定期检查和维护制度,定期对设备进行检查和维护,确保设备的正常使用。
(2)地质雷达使用过程中出现故障或异常情况,应当及时报修,并在专业技术人员的指导下进行维修。
3. 操作人员管理(1)地质雷达的操作人员应当具备相关技术和经验,并经过培训取得操作资格证书。
(2)地质雷达的操作人员应当按照相关规范和要求进行操作,确保设备的安全使用。
四、地质雷达的使用流程1. 勘探和检测前准备(1)确定勘探和检测的区域和目标,制定勘探和检测方案。
(2)检查地质雷达设备和相关配件,确保设备完好。
2. 地质雷达的设置与调试(1)选择适当的雷达探头和频段,根据勘探和检测的要求设置好地质雷达设备。
(2)对地质雷达设备进行调试和校准,确保设备的正常工作。
3. 数据采集和处理(1)按照勘探和检测方案进行数据采集,确保数据的准确性和完整性。
(2)对采集的数据进行处理和分析,得出勘探和检测结果。
4. 数据报告和归档(1)编制勘探和检测报告,包括勘探和检测的区域、目标、数据采集情况、处理结果、评价和建议等内容。
地质雷达操作规程
《地质雷达操作规程》
一、设备准备
1. 检查地质雷达设备是否完好,包括天线、控制器和电源等部分;
2. 确保电池或电源充足,以确保设备能正常工作;
3. 检查设备连接线是否完好,确保设备能够正常连接。
二、操作前准备
1. 选择合适的地质雷达天线,根据工作需要选择合适的频率和天线类型;
2. 根据测量目标,调整合适的扫描范围和扫描速度;
3. 准备工作人员,确保他们具备相关的培训和操作经验;
4. 确保工作区域安全,并与相关人员进行必要的沟通和通知。
三、实地操作
1. 将地质雷达设备放置在平整的地面上,确保设备稳定不会移动;
2. 根据测量目标和任务要求,调整设备参数,包括频率、扫描范围和扫描速度等;
3. 开始进行地质雷达扫描,密切关注扫描数据,并及时调整设备参数;
4. 定期检查设备状态,确保设备正常工作。
四、数据处理和分析
1. 将采集到的地质雷达数据导入相关的数据处理软件中,并进
行处理;
2. 对处理后的数据进行分析,识别目标物体和地下结构;
3. 根据分析结果,为下一步的工作提供参考和指导。
五、注意事项
1. 在操作地质雷达设备时,要遵守相关的安全操作规程和注意事项;
2. 在工作过程中,注意保护设备,避免碰撞和损坏;
3. 在操作过程中,密切关注设备状态,及时发现并排除设备故障;
4. 在实地操作中,要与相关人员配合,确保工作的顺利进行。
经过以上操作规程的执行,地质雷达设备的使用效果将会得到最大程度的发挥,有效提升工作效率和精度。
2009年02期(总第50期作者简介:李志强(1979-),男,山西沁县人,工学硕士,助理工程师,从事公路工程研究工作。
1雷达结构组成与工作原理雷达作为一种快速无损检测工具已经广泛的应用在公路建设中。
1.1结构组成SIR-20高速地质透视仪由喇叭探头、高度地面电磁探测仪、探头控制电缆、测距系统、支架及固定装置等部分组成。
1.2工作原理探地雷达方法是利用高频电磁波以宽带短脉冲形式由地面通过发射天线送入介质内部,经目标体的反射后回到表面,接收天线接收回波信号。
电磁波在介质中传播时,其路径、电磁场强度及波形随所通过介质的电性性质及物性体界面几何形态而变化,根据接收的反射回波的双程走时、幅度、相位等信息,对介质的内部结构进行判断、解释。
路面雷达是利用电磁波遇到介电常数突变的界面发生反射这一现象进行工作的。
当向路面发射一系列脉冲电磁波时,电磁波在空气与路表面发生反射,另一部分能量透过该界面折射到路面中,在面层与基层处再次进行反射和透射,如图1所示。
图1地质雷达工作原理当接收天线接收到发射波,并形成时间序列后,此时可得到各反射脉冲的时差。
当已知电磁波在某结构层的传播速度后,便可以利用公式(1),计算出各层的厚度。
而电磁波传播速度与该层介电常数有关。
h i =v iΔt i,v i =c /ri 姨(1)式中,h i 为各层厚度,cm ;v i 为电磁波在该层传播速度,cm/ns;c 为电磁波在真空中传播速度,30cm/ns;εri 为各层相对介电常数。
2误差来源与分析地质雷达在几十公里至上百公里的公路检测中所提供的路面厚度与路面的真实厚度存在误差是不可避免的,分析误差来源对减少误差是十分必要的,误差来源于以下几方面。
2.1测点位置上的偏差由于公路设计是按中心线标定距离,并对路段有弯度要求。
雷达连续检测中,在弯曲路段,测量轮测量的距离与标段距离不等,雷达检测面层厚度结果中按桩号提供的厚度不一定是该桩号处的真实厚度。
地质雷达操作规程1. 前言地质雷达是一种用于勘探地下物质和构造的仪器,广泛应用于地质、水文、工程等领域。
为了保证地质雷达的正确操作和数据采集,制定本操作规程是非常必要的。
2. 设备准备在进行地质雷达勘探之前,需要准备以下设备: - 地质雷达主机 - 天线 - 电缆 -数据存储设备(如移动硬盘或U盘) - 电池或电源适配器3. 操作步骤3.1 设置主机参数•将地质雷达主机连接电源,并确认电源稳定。
•打开地质雷达主机,进入设置界面。
•根据具体勘探需求,设置采样频率、采样点数、工作时间等参数。
3.2 连接天线•将天线与电缆连接好,并确保连接牢固。
•将天线连接到地质雷达主机的天线接口上。
•调整天线的位置和方向,保证信号接收效果最佳。
3.3 数据采集•定位需要勘探的地点,并选择合适的扫描路径。
•按下主机上的开始按钮,开始进行数据采集。
•在勘探过程中,需保持主机和天线的稳定,避免震动和干扰。
3.4 数据处理和分析•数据采集完成后,将地质雷达主机连接到电脑上。
•打开数据处理和分析软件,并导入采集到的数据。
•根据具体需要,选择合适的滤波、叠加和解译算法进行处理。
•分析处理后的数据,提取地下物质和构造的信息,并进行解释和评估。
4. 数据质量控制为了保证地质雷达采集的数据质量,应进行以下控制: - 在采集过程中,保持地质雷达主机和天线的稳定,避免人为震动和干扰。
- 在采集前,根据地质情况和采集需求,选择合适的采样频率和采样点数。
- 在数据处理和分析过程中,根据实际情况调整滤波和解译参数,提高数据质量。
5. 安全注意事项•在使用地质雷达时,应遵守相关的安全操作规程。
•在操作过程中,避免接触高压部件和电源线,以避免电击事故发生。
•在户外操作时,应注意防护措施,如戴好安全帽、穿戴防护服等。
•在雷电天气下,应停止操作,避免雷击事故。
6. 故障排除在操作地质雷达过程中,可能会遇到一些故障,常见故障及解决方法如下: - 主机无法打开:检查电源是否接通,电池是否放置正确,如有需要,尝试更换电源适配器。
公路隧道地质雷达检测技术规程1 范围本规程适用于在建隧道和已建隧道结构质量检测。
隧道超前预报和公路工程其他部位雷达检测可参照本标准。
2规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
TB10223《铁路隧道衬砌无损检测技术规程》JTG F80/1《公路工程质量检验评定标准》JTG/T C22《公路工程物探规程》JTGH30 《公路养护安全作业规程》3术语和符号3.1术语3.1.1地质雷达法ground penetrating radar method地质雷达方法是向被测物发射高频电磁波,根据接收到的电磁波的波形、振幅强度和时间的变化等特征推断被测介质的空间位置、结构、形态的一种方法。
3.1.2介电常数dielectric constant物质在外加电场作用下储存极化电荷的能力,是一个点上电位移与电场强度的比值。
3.1.3相对介电常数relative dielectric constant介质的介电常数与真空中介电常数的比值。
该参数影响电磁波在介质中的传播速度。
3.1.4中心频率center frequency中心频率是指天线通频带频率之间的算术平均值。
3.1.5道trace数据采集得到的一道波形,称之为道。
3.1.6道间距trig interval每两道波形之间的距离,采用时间采集时也可称之为时间间隔。
3.1.7采样率sampling rate采样率是指单位时间内从连续信号中提取并组成离散信号的信号点数。
3.1.8双程走时two way travel time雷达数据所记录的纵向时间,代表探测深度的属性,发射天线向介质中发射电磁波信号遇到反射异常体反射回的信号被接收天线接收所经历的时间。
团标三维地质雷达探测技术规程嘿,咱今儿就来唠唠团标三维地质雷达探测技术规程这事儿。
你说这地质雷达探测技术,那可真是厉害得很呐!就好像是给大地做了一次超级详细的“体检”。
想象一下,它能透过厚厚的土层、岩石,把地下的情况摸得一清二楚,这得多牛啊!那这团标三维地质雷达探测技术规程呢,就是确保这个“体检”过程规范、准确的一套法则。
没有它可不行,不然不就乱套了嘛!咱先说说探测前的准备工作,那可不能马虎。
就跟你出门前得收拾好自己一样,设备得调试好,参数得设置对,不然怎么能探出个所以然来呢?要是随随便便就开始,那不是瞎折腾嘛!然后是探测的过程,这可得小心翼翼。
就好比走在独木桥上,得稳稳当当的。
要按照规程一步一步来,该怎么扫描,怎么移动,都得有板有眼。
不然数据不准确,那不是白忙活啦?还有啊,数据的处理和分析也很关键呢!这就像是拼图,得把那些零零碎碎的信息拼凑起来,才能看出个大概模样。
要是处理不好,那可就成了一团乱麻啦!你可别小瞧了这规程,它就像是一个指挥官,指挥着整个探测过程有条不紊地进行。
没有它,那还不得乱成一锅粥啊!咱再说说这技术的应用,那可广泛了去了。
修个路啊,建个桥啊,挖个隧道啊,都少不了它。
它能提前发现那些潜在的问题,让我们做好准备,避免出现大麻烦。
这可不是开玩笑的,要是没有它,指不定会出多少事儿呢!你想想看,要是没有团标三维地质雷达探测技术规程,大家都各干各的,那结果能好吗?肯定不行啊!所以说,这规程太重要啦!这团标三维地质雷达探测技术规程啊,就像是给地质雷达探测技术加上了一道保险,让它能更好地发挥作用。
咱可得重视它,严格按照它来执行。
这样,我们才能得到准确可靠的结果,才能让这项技术为我们的生活带来更多的好处。
总之,团标三维地质雷达探测技术规程可不能小瞧,它可是地质雷达探测技术的重要保障呢!大家都得好好遵守,让它为我们的建设和发展贡献更大的力量!。
探地雷达检测国标探地雷达是一种用于地下探测和勘测的设备,通过发射电磁波并接收反射回来的信号,来获取地下的信息。
国标是指国家制定的标准规范,用于统一和规范相关领域的操作和要求。
本文将探讨探地雷达在国标方面的应用和检测标准。
一、探地雷达的基本原理探地雷达是通过发射电磁波并接收反射回来的信号来获取地下信息的一种设备。
其基本原理是利用电磁波在不同介质之间的传播速度不同,从而推断地下物体的存在和性质。
探地雷达主要由发射器、接收器、控制系统和数据处理系统等组成。
二、国标在探地雷达中的重要性国标在探地雷达中起着重要的作用。
首先,国标规定了探地雷达的技术要求和性能指标,确保了探地雷达的稳定性和可靠性。
其次,国标规定了探地雷达的使用方法和操作规程,保证了探地雷达的正确使用和数据采集的准确性。
此外,国标还规定了探地雷达的安全要求和环境保护要求,保障了使用者的人身安全和环境的健康。
三、探地雷达国标的制定和更新探地雷达国标的制定和更新是由相关的标准化机构负责进行的。
这些机构由国家授权,由专家组成,依据科学研究和实际需求,制定和更新相应的标准。
制定国标需要考虑到技术发展的趋势和应用的需求,经过多次讨论和修改,最终形成正式的国标。
四、探地雷达国标的应用范围探地雷达国标的应用范围涉及到地质勘探、城市规划、建筑工程、环境保护等多个领域。
在地质勘探方面,探地雷达可以用于寻找矿产资源、识别地下水、发现地下洞穴等。
在城市规划和建筑工程方面,探地雷达可以用于检测地下管道、寻找地下隧道、评估地基稳定性等。
在环境保护方面,探地雷达可以用于监测地下水位、发现地下污染源等。
五、探地雷达国标的检测要求探地雷达国标的检测要求主要包括以下几个方面:设备性能的检测,包括发射功率、接收灵敏度、信号稳定性等;数据采集的准确性检测,包括数据的重复性、精度和可靠性等;设备的安全性检测,包括电磁辐射是否符合标准、设备是否存在安全隐患等。
这些检测要求旨在确保探地雷达的正常运行和数据的可靠性。
地质雷达校验规范
一、目的
1.1本方法适用于地质雷达的校验。
1.2地质雷达用于检测衬砌厚度、衬砌背后的回填密实度和衬砌内部钢架、钢筋等分布,及超前地质预报。
1.3校验方法及依据:《铁路隧道衬砌质量无损检测规程》TB10223-2004。
二、技术要求
1. 信号迭加次数可选择;
2. 具有点测与连续测量功能;
3. 具有手动或自动位置标记功能;
4. 系统增益不低于150dB;
5. 信噪比不低于60 dB;
6. 目测仪器的外观是否完好;
7. 最大探测深度应大于2m。
三、方法
目测仪器的外观是否完好,是影响测量结果。
选定一个场地,用地质雷达测出其厚度。
四、比对
用由计量机构检定的钢卷尺在与地质雷达相同的部位测量出其厚度,与地质雷达测出的厚度相对比,其误差允许±2cm。
五、校验仪器
钢卷尺5m。
六、校验结果的处理及判定
以比对的结果不超过误差值为合格。
七、校验周期
校验周期为二年。
八、记录
地质雷达比对校验方法记录。
