2020年人教版九上物理期末复习《欧姆定律》(含答案)

九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。

根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。

2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。

根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。

当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。

3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。

根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。

当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。

二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。

根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。

解得L2的电阻为15Ω，IL2=0.4A。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。

根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。

解得L1的电阻为3Ω，L2的电阻为6Ω。

三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。

根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。

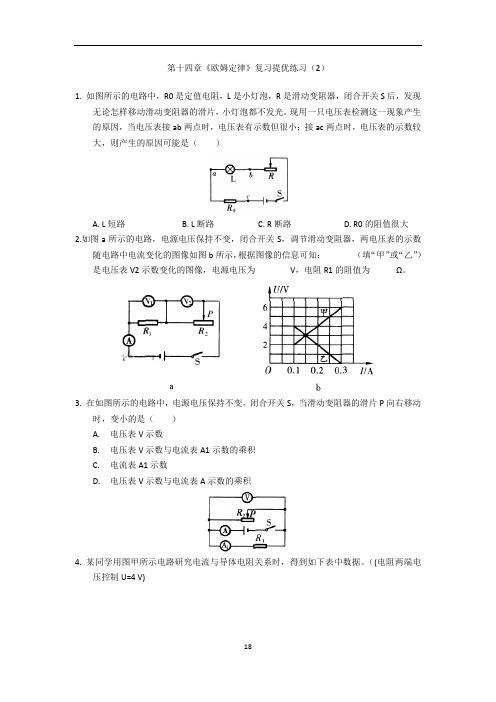

第十四章《欧姆定律》复习提优练习（2）1. 如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S后，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表有示数但很小；接ac两点时，电压表的示数较大，则产生的原因可能是（）A. L短路B. L断路C. R断路D. R0的阻值很大2.如图a所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知：（填“甲”或“乙”）是电压表V2示数变化的图像，电源电压为V，电阻R1的阻值为Ω。

3. 在如图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向右移动时，变小的是（）A.电压表V示数B.电压表V示数与电流表A1示数的乘积C.电流表A1示数D.电压表V示数与电流表A示数的乘积4. 某同学用图甲所示电路研究电流与导体电阻关系时，得到如下表中数据。

（(电阻两端电压控制U=4 V)次数R/ΩI/A (1/R)/Ω-11 5 0.82 10 0.43 20 0.2(1)分析表中数据可得结论：。

(2)在图乙中，纵轴代表电流I、横轴代表电阻的倒数1/R ，在上表空格处填上适当的数，将表中I、1/R 的数值标注在图乙坐标上，画出I-1/R 图线，你的发现是。

5. 某同学按图甲所示电路进行实验，实验时该同学将变阻器滑片P移到某位置时，测得各电表的示数如下表。

A示数/A V1示数/V V2示数/V0.2 3 2(1)按照电路图用笔画线代替导线完成图乙实验实物连线。

(2)根据表中的数据求得各物理量（要求：有计算步骤，所求物理量不少于3个）。

(3)由于电路发生故障，发现两电压表示数相同（但不为零），若这种情况的发生是由用电器引起的，则故障可能的原因是。

6. 现有两只定值电阻R1和R2（R1 =2R2），一个电压恒定的电池组及若干导线。

17章欧姆定律练习题随堂练习1一、填空题：1、欧姆定律的数学表达式是，公式中的三个物理量I、U、R的单位分别是、、。

2、某导体的电阻是40Ω，通过它的电流是200mA，则这个导体两端的电压是V。

3、加在导体两端的电压是3V，通过它的电流是200mA，则这个导体的电阻是Ω。

如果该导体两端的电压增大到9V，通过导体的电流是 A，导体的电阻是Ω。

4、要想使1000Ω的电阻通过8mA的电流，那么应给它的两端加V的电压；如果该电阻所允许通过它的最大电流是25mA，那么它的两端所能加的最大电压是V。

5、三个阻值相等的电阻串联后的等效电阻是180Ω，那么它们并联后的等效电阻是Ω。

二、选择题：1、对欧姆定律公式的理解，下面的哪一句话是错误的( )A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。

2、甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大。

则它们的阻值大小的关系是( )A．甲的电阻大于乙的电阻 B．甲的电阻等于乙的电阻C．甲的电阻小于乙的电阻D．无法比较3、某段金属丝两端加6V电压时，通过它电流是0.2A，若将它两端的电压变为2V时，则它的电阻值是( ) A．10ΩB．20ΩC．30ΩD．40Ω4、一导体接在某电路中，如果把加在该导体两端的电压减少到原来的一半，则导体的电阻和通过它的电流将( ) A．都减少到原来的一半 B．都保持不变C．电阻不变，电流是原来的一半D．电阻不变，电流是原来的2倍三、计算题：1、一个定值电阻两端加6V电压时，通过它的电流为0.3A，如果电压增大到18V时，能否用量程为0～0.6A的电流表来测量通过它的电流？2、某定值电阻的阻值是3Ω，通过它的电流是1.2A，若用电压表测量这个电阻两端的电压，电压表有“＋”、“3”和“15”两个接线柱，问应使用哪两个接线柱？3、内电阻为0.03Ω的电流表的两个接线柱分别标有“＋”和“3”的字样，通过计算说明能否直接把它与1.5V的干电池相连？4、在电压不变的电路中，当电阻增加10Ω时，电流强度变为原来的，则原来的电阻是多少Ω？随堂练习2连接方式串联并联电路图电流特点电压特点总电阻分流分压1．滑动变阻器的制作原理是通过改变连入电路中的来改变的．为了使滑动变阻器对电路起到图6-54SA RP R 1a b图6-55A BC L 1 L 2S保护作用，一般将它 联在电路中，并且通常在使用前将滑片调到 的位置上．2．使用电压表时，如果被测电压超过了电压表的最大测量值，不仅测不出电压值，甚至会 电压表．在不能预先估计被测电压的情况下，可以用 法来判断被测电压是否超过量程．3．如图4，R 1=15Ω、R 2= 10Ω。

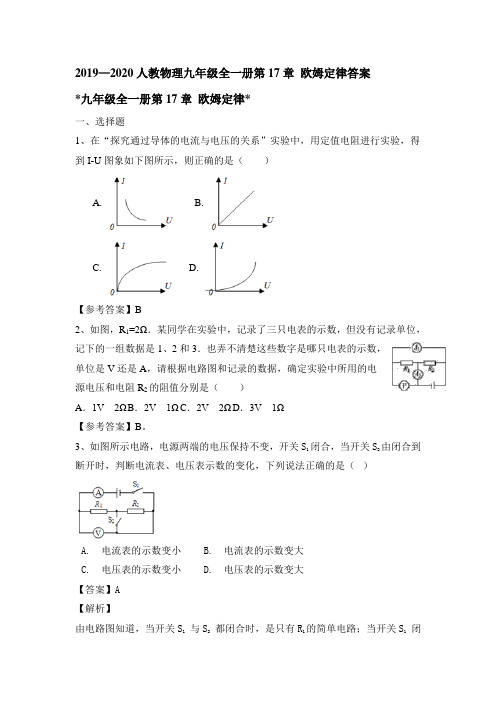

2019—2020人教物理九年级全一册第17章欧姆定律答案*九年级全一册第17章欧姆定律*一、选择题1、在“探究通过导体的电流与电压的关系”实验中，用定值电阻进行实验，得到I-U图象如下图所示，则正确的是（）A. B.C. D.【参考答案】B2、如图，R1=2Ω．某同学在实验中，记录了三只电表的示数，但没有记录单位，记下的一组数据是1、2和3．也弄不清楚这些数字是哪只电表的示数，单位是V还是A，请根据电路图和记录的数据，确定实验中所用的电源电压和电阻R2的阻值分别是（）A．1V 2ΩB．2V 1ΩC．2V 2ΩD．3V 1Ω【参考答案】B。

3、如图所示电路，电源两端的电压保持不变，开关S1闭合，当开关S2由闭合到断开时，判断电流表、电压表示数的变化，下列说法正确的是（）A. 电流表的示数变小B. 电流表的示数变大C. 电压表的示数变小D. 电压表的示数变大【答案】A【解析】由电路图知道，当开关S1与S2都闭合时，是只有R1的简单电路；当开关S1闭合、S2断开时，是R1、R2的串联电路 . 开关S2闭合与S2断开时相比，电压表始终测电源两端电压，由于电源电压不变，所以电压表示数不变；电路总电阻由R 1变为R1+R2，电路总电阻R变大，电源电压U不变，由I=U/R知道，电路电流变小，电流表示数变小，A符合题意 .故答案为：A .4、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。

比较这两段导体通过它们的电流的大小，有（）A．I AB＜I BC B．I AB=I BCC．I AB＞I BC D．条件不足，无法判断【参考答案】B。

5、在电现象中，有四个同学们非常熟悉的实验：关于这四个电学实验，下列说法中不正确的是（）A. “探究电流与电压的关系”的实验中可用小灯泡替代定值电阻B. “探究电流与电阻的关系”的实验中滑动变阻器的作用是要控制定值电阻两端的电压不变C. “用伏安法测定值电阻的阻值”的实验中滑动变阻器的作用是为了方便多次测量求平均值来减小误差D. “探究影响电阻大小的因素”的实验中需要采用控制变量法【参考答案】A6、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联【参考答案】B。

初三物理欧姆定律一、考点、热点回顾（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。

成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： = = …… =欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。

（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。

（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。

（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的研究电路中的电流与电路两端的电压的关系实验实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验步骤 ①按照电路图连接实物图②闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化③根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中电路图分析论证 在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系。

图2、电流与电阻的关系实验目的 研究电路中的电流与电阻的关系实验电路图实验器材 电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验步骤 ①按照电路图连接实物图②闭合开关后，换不同的定值电阻，使电阻成整倍变化 ③调节滑动变阻器滑片，保持定值电阻的两端电压不变 ④把对应着不同阻值的电流值记录在表格中分析论证电流和电阻有关,当电阻两端的电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。

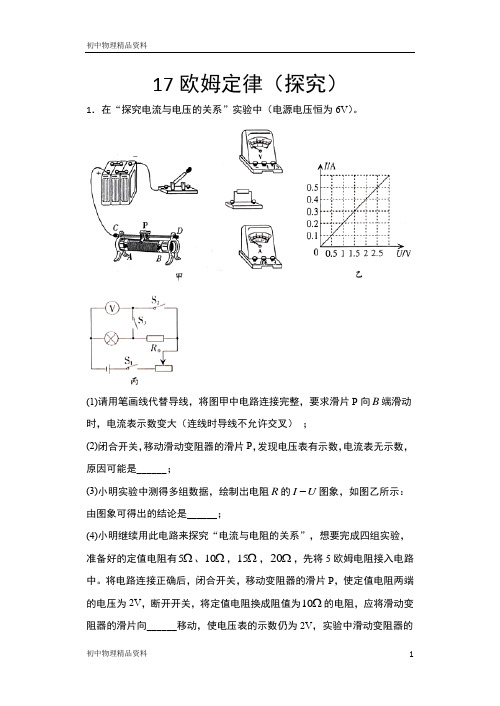

17欧姆定律（探究）1．在“探究电流与电压的关系”实验中（电源电压恒为6V）。

(1)请用笔画线代替导线，将图甲中电路连接完整，要求滑片P向B端滑动时，电流表示数变大（连线时导线不允许交叉）；(2)闭合开关，移动滑动变阻器的滑片P，发现电压表有示数，电流表无示数，原因可能是______；-图象，如图乙所示：(3)小明实验中测得多组数据，绘制出电阻R的I U由图象可得出的结论是______；(4)小明继续用此电路来探究“电流与电阻的关系”，想要完成四组实验，准备好的定值电阻有5Ω、10Ω，15Ω，20Ω，先将5欧姆电阻接入电路中。

将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，断开开关，将定值电阻换成阻值为10Ω的电阻，应将滑动变阻器的滑片向______移动，使电压表的示数仍为2V，实验中滑动变阻器的最大电阻应不小于______Ω；[拓展]完成上述实验后，小明又找来了一个阻值为0R 的电阻和两个开关，并借助部分现有的实验器材，继续测量小灯泡的额定功率（额定电压为)U 额，设计了如图丙所示的电路。

请完成下列的实验步骤：①闭合开关S 1和S 3，移动滑片，当电压表的示数为______时，停止移动滑片。

②只闭合开关S 1和S 2，读出此时电压表的示数为U 。

③灯泡额定功率的表达式为P =额______（用已知量和测量量表示）。

2．利用如图所示的器材探究：流经小灯泡的电流I 与小灯泡两端电压U 之间对应关系规律(小灯泡的额定电压为2.5V ，阻值在5Ω至10Ω之间)．(1)请你用笔画线代替导线，将实物电路连接完整； (2)将该实物图对应的电路图画在虚线框内；(3)实验中记录了流过该小灯泡的电流与灯泡两端电压 (包括略高于额定电压)对应数据(见下表)请在给定的U ﹣I 坐标系中描画出该5组数据对应的坐标点并根据这些点的分布特点画出这个小灯泡的U﹣I图线．形成这种图线特征的原因是_____．3．某实验小组用图甲所示电路进行“探究电流与电阻的关系”实验。

人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）姓名：班级：得分：一、单项选择题（每小题3分，共36分）1、如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为0V，则电路发生的故障一定是（）A．开关接触不良1B．电压表断路C．滑动变阻器断路1D．电流表断路2、如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1或R2一处发生了故障，则下列判断正确的是（）A.R1短路1B.R2短路1C．R1断路1D．R2断路3、在如图所示电路中，R1是电阻箱、R2是滑动变阻器，在电路元件完好的情况下，利用该电路可以实现的是（）①随时调大电压表和电流表的示数②探究电流与电压的关系③探究电流与电阻的关系④调节R2，能显示出接入电路的阻值A．只有①④ B．只有②③C．只有①②③ D．只有①③④4、如图所示，3个阻值均为10Ω的电阻R1、R2和R3串联后接在电源电压为U的电路中，某同学误将一只电流表并联在电阻R1和R2的两端；发现电流表的示数为1.5A，下列数据正确的是（）A．电源电压为45VB．此时R3两端的电压为15VC．若将一只电压表替代电流表并联在R1和R2两端，则电压表的示数为15VD．若将一只电压表替代电流表并联在R1和R2两端，则电路中的电流为0.75A5、如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（）A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是10ΩC．滑动变阻器R的最大阻值是25ΩD．该电路最大电流为0.7A6、如图所示，电源电压保持不变，开关S断开后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是3：1，此时灯L1、L2的电阻之比是（）A．2：1B．1：2C．3：1D．1：37、甲、乙两个定值电阻，分别为“10Ω 1A”和“10Ω 0.6A”，现将它们先后串联和并联起来分别允许加上的最高电压是（）A．12V 6V B．12V 10V C．16V 6V D．16V 10V8、如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a 端的过程中，电流表和电压表示数变化关系如图乙所示，下列说法正确的是（）A．电阻R2的阻值为5ΩB．滑动变阻器R1的最大阻值为10ΩC．电源电压为4.5VD．电流表的最小值是0.3A9、小川同学在探究通过导体的电流与其两端电压关系时绘制出了甲、乙两个电阻的I-U图象如图所示，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．甲的电阻为20ΩC．只将甲、乙两电阻串联，若电路中电流为0.3A，则电源电压为4VD．只将甲、乙两电阻并联，若电源电压为3V，则干路电流为0.8A10、图示电路中（R0阻值已知，表示电阻箱，电源电压恒定），能求出R x阻值的是（）A．①②④ B．②③④ C．①②③④ D．①③④11、利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移12、如图，定值电阻R=5Ω，其余电阻阻值未知，在ab间接入3V电源时，通过C点电流为0.9A，若将R换为6Ω定值电阻，则通过C点电流为（）A．1.1A B．0.8A C．0.5A D．0.2A二、填空题（每空1分，共26分）13、某导体两端的电压为6V，通过该导体的电流为0.3A，该导体的电阻为____Ω；若将该导体两端的电压调整为4V，则该导体的电阻为____Ω，通过该导体的电流为_____A。

1《欧姆定律》专题检测一、单选题1．图中，甲图是灯泡 L 和定值电阻 R 的 I -U 关系图像，将灯泡 L 和电阻 R 先后以乙图和丙图两种方式接在同一电源上，则下列判断中正确的是A ．乙图中，U 1 > U 2B ．丙图中，I 1 > I 2C ．灯泡 L 两端的电压与通过它的电流成正比D ．乙丙两图中，灯泡 L 和电阻 R 的电功率 14P P :的大小关系不能确定2．在图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作，各电表的示数均不为零。

移动滑动变阻器的滑片P ，电压表V 1与V 2示数的比值逐渐变小，则（ ）A ．滑片P 向右移动B ．电流表A 示数不变C ．电压表V 1示数与电流表A 示数的比值变大D ．电压表V 2示数与电压表V 1的示数的差值变小 3．小明设计了一种酒精测试仪的电路，如图所示．图中R 为定值电阻，Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大．电源两端的电压不变，闭合开关S ，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是2A ．电压表示数变小，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大4．如图所示，R 1＝10 Ω，电流表A 1示数为0.5 A ，电源电压为10 V 不变．下列说法正确的是( )A ．R 1和R 2串联B ．R 2阻值为10 ΩC ．电流表A 的示数为1.5 AD ．R 1两端的电压为5 V5．如图所示的电路中，两只电压表的指针均指在刻度盘正中央，以下判断中正确的是A ．通过R 1的电流小于通过R 2的电流B ．R 1两端的电压与R 2两端的电压相等C ．相同时间R 1消耗的电能小于R 2消耗的电能D ．R 1的电阻值大于R 2的电阻值 6．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是A ．测量小灯泡发光时的电功率B ．测量小灯泡发光时的电阻C ．研究小灯泡的亮度与其两端电压大小的关系D ．验证欧姆定律7．图1所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压为3V 且保持不变，闭 合开关S 后，滑片P 从b 端移动到a 端的过程，电压表示数U 与电流表示数I 的关系图象如图2所示，下列判断错误的是（ ）3A ．R 1的电阻为5ΩB ．滑动变阻器的最大电阻为10ΩC ．电路消耗的最大总功率为1．8WD ．电路消耗的最小总功率为1W8．小丽通过实验测量小灯泡L 的电功率，她按如图所示的电路图连接好电路，选用的电源电压为3V 且保持不变．闭合开关S ，发现电流表无示数，而电压表的示数接近3V ，由此判断电路出现的故障可能是（ ）A ．滑动变阻器短路B ．滑动变阻器断路C ．小灯泡L 断路D ．小灯泡L 短路 9．如图是一种测量风速的装置原理图。

学校： 班级： 姓名： 座号： ……………………………………密……………………………………封……………………………………线……………………………………九年级全一册《第十七章 欧姆定律》质量检测答案满分：100分 时量：60分钟注意事项：1.答案一律写在答卷上，写上试卷上无效。

2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。

3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm 的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。

一、选择题（每题3分，共42分，把你认为正确的答案序号填写在表格中）。

题次 1 2 3 4 5 6 7 8 9 10 11 12 13 14 答案 序号DCCCBCCBCDBCDD二、填空题（每空2分，共24分）15. 0.75 ， 8 。

16. 1：1 ， 1:2 。

17. 0.5 ， 15 。

18. 8 ， 1.2 。

19. 2:1 ， 1:2 。

20. 25 ， 1.25 。

三、实验探究题（第23题3分，第24题6分，第25题4分，共13分） 21.（1） AB 间的电阻是变化的 。

（2）连线如图所示。

（3） 断开 、 右 。

（4） 没有控制电阻（AB 间）两端电压不变 。

（5） 控制电阻（AB 间）电压不变 。

（6） 控制变量 。

22. （1） 滑动变阻器同时接在下方，不能改变电阻 。

（2） 50 。

（3） 10.4 。

四、计算题（每小题3分，共12分）解：（1）电流计G 两端电压U G =I G R G =0.003A ╳100Ω=0.3V ， R X 与G 并联，通过R X 的电流I X =I-I G =3A-0.003A=2.997A R X的阻值Ω===999100A997.2V 3.0I U X XXR（2）改装后电流表的等效电阻Ω===1.0R A3V 3.0IU 总X（3）R 1、R 2与R C 串联，在串联电路中，Ω===10R 1AV 10I U 总总总，R 2=R 总-R 1-R C =10Ω-5Ω-0.1Ω=4.9Ω。

●安全用电的原则是：不接触低压带电体，不接近高压带电体。

●高低压的划分低压和高压的界限是1000V ，低于1000V 为低压，高于1000V 为高压。

低压对人体来说并非安全电压，预防低压触电，应不接触低压带电体（主要指火线）。

高压触电分两类：高压电弧触电和跨步电压触电，预防电弧触电应远离易起电弧处，预防跨步电压触电应两脚并拢下蹲，或并脚跳离高压带电体。

知识点2 注意防雷与避雷针 雷电是大气中一种剧烈的放电现象。

云层之间，云层与大气之间的电压高达几百万伏至几亿伏，放电时的电流可达几万安到十几万安，产生很强烈的光和声。

云层和云层之间的放电危害不大，而云层与地面之间的放电如果通过树林、建筑物，巨大的热量和空气的振动都会使它们受到严重的破坏，如果这种放电通过人体，能够立即致人死亡。

雷电均发生在积雨云层，由于积雨云层内空气所含的水蒸气比干燥空气多，而电荷极易吸附在水珠表面，故积雨云层积聚许多电荷。

避雷针因在房屋的高处，其尖端曲率半径又极小，分布在其内的负电荷产生的电场很大，易使其周围的空气电离而造成一条可以导电的通道。

并且避雷针是金属做的，是电的良导体，当电荷传至避雷针尖上时极易沿着金属线流入大地，这一电流通道可使云层和建筑物间的正、负电荷中和，使云层放出的电荷完全通过避雷针流入大地而不会损坏建筑物。

知识点3 短路●定义：由于某种原因，电路中不该相连的两点被直接连在一起的现象，叫做短路。

或电流不通过电器直接接通叫做短路。

●短路的危害：电源短路是十分危险的，由于导线的电阻远小于灯泡的电阻，所以通过它的电流会非常大，这样大的电流，电池或者其他电源都不能承受，电源会损坏；更为严重的是，因为电流太大，会使导线的温度升高，严重时有可能造成火灾。

日常生活中我们常采用保险丝、空气开关、熔断器等防止短路或过载带来的危害。

●短路分电源短路和用电器短路两类。

用电器短路时，一般认为用电器中无电流流过，不会对电路造成损害。

串联电路的特点：1、电压特点：串联电路的总电压等于各部分电路两端电压之和。
