伪随机噪声码的产 生及特性： 伪随机噪声码简 称PRN，是一个 具有一定周期的取 值0和1的离散符号 串。
GPS信号卫星的核心为原子钟，根 据原子钟所发出的频率f， 1、GPS卫星信号是GPS卫星向广大 用户发送的用于导航定位的调制波 。 它包括有：载波、测距码和数据码 。 2、时钟基本频率为10.23MHz 3、GPS使用L波段的两种
有如下图
基本频率fo 10.23MHz
L1 1575.42MHz
L2 1227.6MHz
C/A码 1.023MHz
P码 10.23MHz P码 10.23MHz
50BPS
数据吗（导航电文，或D码）
各个波形如下
C码
P码
L2
L1
民用码（C）
测距码
军用码（P）
民用码特征（C） 1.容易捕获 2.码元持续时间短 3.距离：L=293.1m(码元 持续时间与c乘积） 4.精度（29.3~2.93）
军用码特征（P）
1.不容易捕捉 2.码元持续时间长 离：L=29.3m（码元持续时间与c乘积） 4.精度（2.93~0.293m）
伪随机噪声码的产生及特性
伪随机码的产生：
伪随机噪声码又叫伪随机码或伪噪声码，简称普瑞纳，是一个具有一定周期 的取值0和1的离散符号串 · 伪随机码的产生方式很多。GPS技术采用m序列，即产生于最长线性反馈 移位寄存器
谢谢观赏
WPS Office
Make Presentation much more fun
@WPS官方微博 @kingsoftwps
+
a3 a2 a1 a0 输出
m序列有下列特性 1、均衡性：在一个周期中，“1”与“0”的数目基本相 等， “1”比“0”的数目只多一个。它不允许存在全“0” 状态。 2、在序列中，相同码元连在一起称为一个游程。 3、位移相加特性：一个m序列mp与其经过任意次延迟移 位产生的另一个序列mr模2相加得的ms仍是m序列。 4、根据自相关函数的定义，可求得m序列的自相关函数 ： R（j）=A-D/A+D =A-D/M 5、伪噪声特性：如果对噪声取样，并将每次取样按次序 排列成序列，会发现其功率谱为正态分布。
GPS和GLONASS相关
1 GPS 卫星导航系统

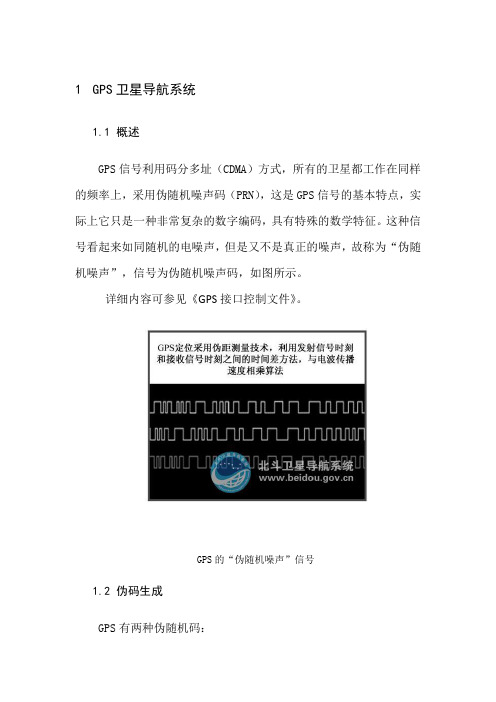

1.1 概述 GPS 信号利用码分多址（CDMA）方式，所有的卫星都工作在同样 的频率上，采用伪随机噪声码（PRN） ，这是 GPS 信号的基本特点，实 际上它只是一种非常复杂的数字编码，具有特殊的数学特征。这种信 号看起来如同随机的电噪声，但是又不是真正的噪声，故称为“伪随 机噪声”，信号为伪随机噪声码，如图所示。 详细内容可参见《GPS 接口控制文件》 。
2.2 伪码生成
GPS 和 GLONASS 之间伪码的对比
参数 GPS SPS(标准定位服务)信号 上：C/A 码系列 伪码 PPS（精密定位服务）信号 W 信号上：同一个 P 码序列 上：P（Y）码系列 长度[码片] 周期[ms] C/A 码 码率[Mcps] 类型 阶段后周期 P码 码率[Mcps] 1.023 5.11 1.023 Gold 码 7天 0.511 m 序列 1s 1023 1 511 1 GLONASS ST（标准精度）信号上：同一 个 C/A 码序列
24 为每颗卫星的频率编号。所有 GPS 卫星的载波的频率是相同，均 为 L1=1575.42MHZ 和 L2=1227.6MHZ。 GLONASS 卫星的载波上也调制了两种伪随机噪声码： S 码和 P 码。 俄罗斯对 GLONASS 系统采用了军民合用、不加密的开放政策。 GLONASS 系统单点定位精度水平方向为 16M，垂直方向为 25M。 为进一步提高 GLONASS 系统的定位能力，开拓广大的民用市场， 俄政府计划用 4 年时间将其更新为 GLONASS-M 系统。内容有：改进一 些地面测控站设施；延长卫星的在轨寿命到 8 年；实现系统高的定位 精度：位置精度提高到 10～15M，定时精度提高到 20～30NS，速度精 度达到 0.01M/S。 详细内容可参见《GLONASS 接口控制文件》 。
1.1 概述 GPS 信号利用码分多址（CDMA）方式，所有的卫星都工作在同样 的频率上，采用伪随机噪声码（PRN） ，这是 GPS 信号的基本特点，实 际上它只是一种非常复杂的数字编码，具有特殊的数学特征。这种信 号看起来如同随机的电噪声，但是又不是真正的噪声，故称为“伪随 机噪声”，信号为伪随机噪声码，如图所示。 详细内容可参见《GPS 接口控制文件》 。
2.2 伪码生成
GPS 和 GLONASS 之间伪码的对比
参数 GPS SPS(标准定位服务)信号 上：C/A 码系列 伪码 PPS（精密定位服务）信号 W 信号上：同一个 P 码序列 上：P（Y）码系列 长度[码片] 周期[ms] C/A 码 码率[Mcps] 类型 阶段后周期 P码 码率[Mcps] 1.023 5.11 1.023 Gold 码 7天 0.511 m 序列 1s 1023 1 511 1 GLONASS ST（标准精度）信号上：同一 个 C/A 码序列
24 为每颗卫星的频率编号。所有 GPS 卫星的载波的频率是相同，均 为 L1=1575.42MHZ 和 L2=1227.6MHZ。 GLONASS 卫星的载波上也调制了两种伪随机噪声码： S 码和 P 码。 俄罗斯对 GLONASS 系统采用了军民合用、不加密的开放政策。 GLONASS 系统单点定位精度水平方向为 16M，垂直方向为 25M。 为进一步提高 GLONASS 系统的定位能力，开拓广大的民用市场， 俄政府计划用 4 年时间将其更新为 GLONASS-M 系统。内容有：改进一 些地面测控站设施；延长卫星的在轨寿命到 8 年；实现系统高的定位 精度：位置精度提高到 10～15M，定时精度提高到 20～30NS，速度精 度达到 0.01M/S。 详细内容可参见《GLONASS 接口控制文件》 。
第二章：GPS卫星信号及其测量原理
2.1 GPS卫星的测距码信号与伪距测量原理
返回
GPS卫星信号及其测量原理> GPS卫星的测距码信号与伪距测量原理
测距码（C/A码、P 码）
载波L1、L2 （相当于运载工具)
GPS 卫星 信号
导航电文 （数据码或D码）
GPS卫星信号及其测量原理> GPS卫星的测距码信号与伪距测量原理>码
（1）码：表达信息的二进制数及其组合。
当级数r足够大时，就有R(t)≈0。所以，伪随机噪声码与随机噪声 码一样，具有良好的自相关性，又是一种结构确定，可以复制的周期 性序列。用户接收机可方便地复制卫星所发射的伪随机噪声码信号， 并通过和接收到的码信号比较(相关)，精确测定信号的传播时延，进 一步计算出某一时刻测站和卫星间的距离。
GPS卫星信号及其测量原理> GPS卫星的测距码信号与伪距测量原理>测距码
式中：Nu也称为码长。
Tu (2r 1) tu N u tu
由于移位寄存器不容许出现全“0”状态，因此 2r -1个码元中，
“1”的个数总比“0”的个数多1个。这样，当两个周期相同的m序
列其相应码元完全相齐时，自相关系数R(t)=1，而在其他情况则有：
R(t) 1 Nu
1 2r 1
GPS卫星信号及其测量原理> GPS卫星的测距码信号与伪距测量原理>伪随机噪声码
GPS卫星信号的产生、调制和解调都非常复杂，涉及到现代数字通 讯理论和技术方面的若干高科技问题。作为GPS信号用户，虽然可以 不去深入钻研这些问题，但了解其基本知识和概念，将有助于理解 GPS卫星导航和定位测量的原理，因而仍旧是十分必要的。
GPS卫星信号及其测量原理
GPS卫星信号构成示意图
GPS卫星信号及其测量原理
返回
GPS卫星信号及其测量原理> GPS卫星的测距码信号与伪距测量原理
测距码（C/A码、P 码）
载波L1、L2 （相当于运载工具)
GPS 卫星 信号
导航电文 （数据码或D码）
GPS卫星信号及其测量原理> GPS卫星的测距码信号与伪距测量原理>码
（1）码：表达信息的二进制数及其组合。
当级数r足够大时，就有R(t)≈0。所以，伪随机噪声码与随机噪声 码一样，具有良好的自相关性，又是一种结构确定，可以复制的周期 性序列。用户接收机可方便地复制卫星所发射的伪随机噪声码信号， 并通过和接收到的码信号比较(相关)，精确测定信号的传播时延，进 一步计算出某一时刻测站和卫星间的距离。
GPS卫星信号及其测量原理> GPS卫星的测距码信号与伪距测量原理>测距码
式中：Nu也称为码长。
Tu (2r 1) tu N u tu
由于移位寄存器不容许出现全“0”状态，因此 2r -1个码元中，
“1”的个数总比“0”的个数多1个。这样，当两个周期相同的m序
列其相应码元完全相齐时，自相关系数R(t)=1，而在其他情况则有：
R(t) 1 Nu
1 2r 1
GPS卫星信号及其测量原理> GPS卫星的测距码信号与伪距测量原理>伪随机噪声码
GPS卫星信号的产生、调制和解调都非常复杂，涉及到现代数字通 讯理论和技术方面的若干高科技问题。作为GPS信号用户，虽然可以 不去深入钻研这些问题，但了解其基本知识和概念，将有助于理解 GPS卫星导航和定位测量的原理，因而仍旧是十分必要的。
GPS卫星信号及其测量原理
GPS卫星信号构成示意图
GPS卫星信号及其测量原理
gps技术的应用原理及特点分析
GPS技术的应用原理及特点分析一、GPS技术简介GPS（全球定位系统）是一种基于卫星导航的定位技术，由美国军方开发并于20世纪90年代初投入使用。
GPS技术通过对接收到的卫星信号进行测距计算，能够精确定位地球上的任何一个地点。
二、GPS技术的应用原理GPS技术的应用原理主要包括以下几个方面：1.卫星发射信号：GPS系统由一组24颗运行在轨道上的卫星组成，这些卫星定期向地面发射一系列信号。
2.接收器接收信号：GPS接收器接收来自卫星的信号，信号通过GPS天线传输到接收器内部。
3.信号测距计算：GPS接收器内部的芯片通过对接收到的卫星信号的到达时间进行计算，测量出信号传播的距离，并根据多个卫星信号的测距结果计算出接收器的三维空间坐标。
4.位置定位计算：通过将接收器测得的三维空间坐标与卫星的位置信息进行比对，可以精确定位接收器所在的位置。
5.时间同步：GPS系统同时提供高精度的时间信息，接收器可以通过接收到的GPS信号来同步本地时间。
三、GPS技术的特点分析GPS技术具有以下几个显著的特点：1.全球覆盖：GPS系统中的卫星分布在全球范围内，几乎任何地方都可以接收到GPS信号，使得GPS技术可以在全球范围内被广泛应用。
2.高精度定位：GPS技术在理想的条件下能够提供高精度的定位结果，通常可以实现米级的精度。
3.实时性：GPS技术提供的定位结果是实时的，能够在几秒内获取到当前位置信息，非常适用于需要及时定位的应用场景。
4.多功能应用：GPS技术不仅可以用于定位导航，还可以用于车辆监控、物流配送、地图制作等各种领域。
5.抗干扰能力：GPS技术具有较强的抗干扰能力，能够在恶劣的天气条件下或者有遮挡的环境中保持稳定的工作。
6.低成本：GPS技术的设备成本相对较低，广泛应用于个人消费电子产品中，如汽车导航仪、手机等。
综上所述，GPS技术凭借其全球覆盖、高精度定位、实时性、多功能应用、抗干扰能力和低成本等特点，成为现代导航和定位领域最重要的技术之一。
GPS卫星信号

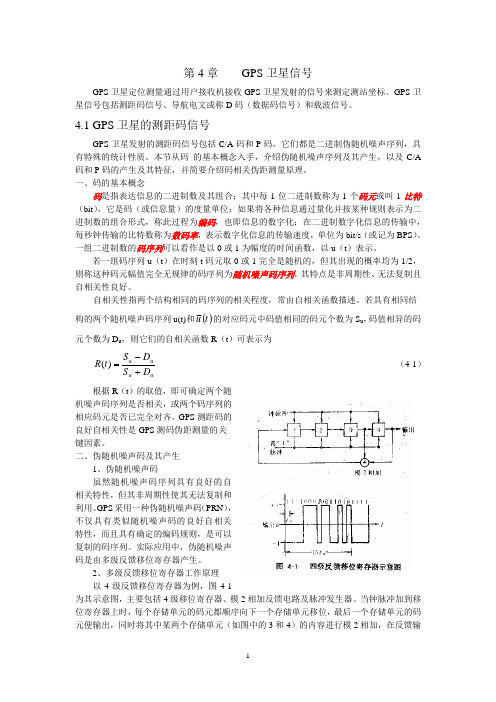

第4章 GPS 卫星信号GPS 卫星定位测量通过用户接收机接收GPS 卫星发射的信号来测定测站坐标。
