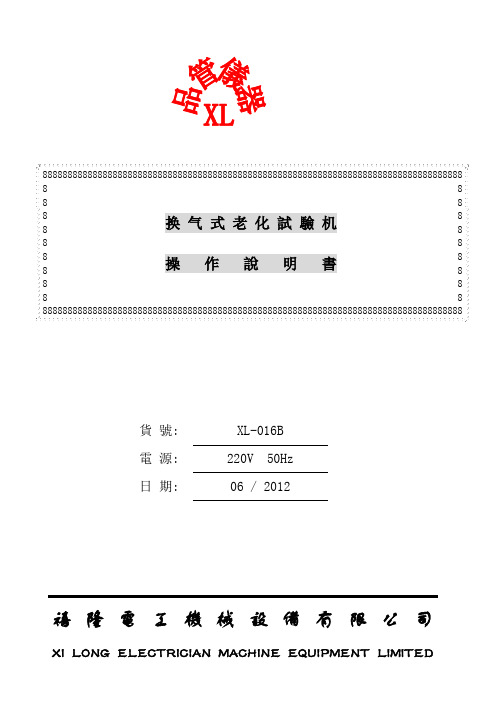

888888888888888888888888888888888888888888888888888888888888888888888888888888888888 88 88 8 8 8 8 8 换气式老化試驗机 操作說明書 888 8888 88888888888888888888888888888888888888888888888888888888888888888888888888888888888888貨 號: XL-016B 電 源: 220V 50Hz 日 期: 06 / 2012禧隆電工機械設備有限公司XI LONG ELECTRICIAN MACHINE EQUIPMENT LIMITED一．概述XL-016B是本公司最新研制的换气式老化试验机（以下简称老化机）。

其性能指标符合UL1581热风循环(普通)条款、JB/T7444-94及VDE等相关标准。

1．产品特点（1）采用智能温度调节仪，分别显示设定值和测量值，保证控温品质优良;（2）控温精度高，温度均匀性好;（3）具有超温保护及定时功能;（4）换气量大且可调;（5）內外瞉冷軋鋼板靜電噴涂,雙層門2．主要用途及适用范围老化机主要用于高分子材料（电线电缆用橡塑料绝缘体或被覆体之老化试验）和电气绝缘材料，绝缘构件的耐热性能试验，也可作高精密恒温干燥箱对物品干燥、烘焙、热处理等，但不适用于易燃、易爆及挥发成易燃、易爆性物质的物品的干燥和试验，是工矿企业、科研单位、大专院校、试验室等部门常用的试验设备，3．使用条件：（1）环境温度：5～40℃；（2）相对湿度：≤85% R.H.（20℃时）；（3）大气压力：86～106Kpa；（4）电源：220V±5% 50±0.5Hz；（5）周围无强裂震动及腐蚀性气体存在二．主要技术参数1．工作室尺寸：500×550×500mm；2．温度范围:：RT+10～300℃；3．温度波动度：±0.5%(以最高温度计)；4．温度均匀度：±2.5%(以最高温度计)；5．升温时间：约30分钟；6．换气量：最大0～100次/小时,改变风机输出功率调节换气量；7．功率：2.5KW；8．旋转盘：2层，5～10转/min(选配)；网板：2套(选配)（二者只选装其一）；9．外形尺寸：675×710×1520mm (D×W×H)三．安装1．老化机平稳地安放在干燥、整洁、空气流通的室内，四周留有足够的空间以便操作和维修;2．安装带有空气开关的开关板一个，接好老化机供电电源线及接地线。

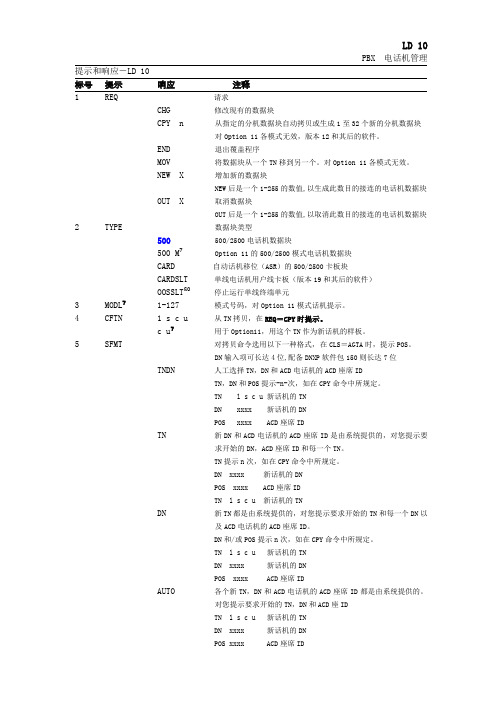

LD 10PBX 电话机管理提示和响应－LD 10标号提示响应注释1 REQ 请求CHG 修改现有的数据块CPY n 从指定的分机数据块自动拷贝或生成1至32个新的分机数据块对Option 11各模式无效，版本12和其后的软件。

END 退出覆盖程序MOV 将数据块从一个TN移到另一个。

对Option 11各模式无效。

NEW X 增加新的数据块NEW后是一个1-255的数值,以生成此数目的接连的电话机数据块OUT X 取消数据块OUT后是一个1-255的数值,以取消此数目的接连的电话机数据块2 TYPE 数据块类型500500/2500电话机数据块500 M7Option 11的500/2500模式电话机数据块CARD 自动话机移位（ASR）的500/2500卡板块CARDSLT 单线电话机用户线卡板（版本19和其后的软件）OOSSLT20停止运行单线终端单元3 MODL71-127 模式号码，对Option 11模式话机提示。

4 CFTN 1 s c u 从TN拷贝，在REQ＝CPY时提示。

c u7用于Option11，用这个TN作为新话机的样板。

5 SFMT 对拷贝命令选用以下一种格式，在CLS＝AGTA时，提示POS。

D N输入项可长达4位,配备DNXP软件包150则长达7位TNDN 人工选择TN，DN和ACD电话机的ACD座席IDTN，DN和POS提示-n-次，如在CPY命令中所规定。

TN l s c u 新话机的TNDN xxxx 新话机的DNPOS xxxx ACD座席IDTN 新DN和ACD电话机的ACD座席ID是由系统提供的，对您提示要求开始的DN，ACD座席ID和每一个TN。

TN提示n次，如在CPY命令中所规定。

DN xxxx 新话机的DNPOS xxxx ACD座席IDTN l s c u 新话机的TNDN 新TN都是由系统提供的，对您提示要求开始的TN和每一个DN以及ACD电话机的ACD座席ID。

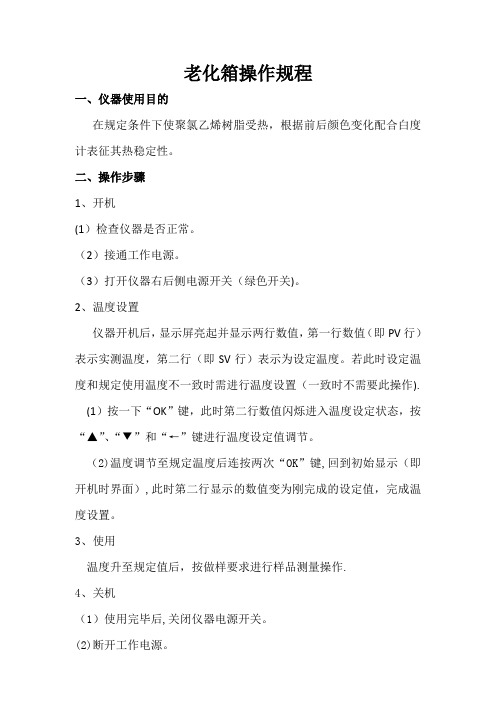

老化箱操作规程
一、仪器使用目的
在规定条件下使聚氯乙烯树脂受热，根据前后颜色变化配合白度计表征其热稳定性。

二、操作步骤
1、开机
(1）检查仪器是否正常。

（2）接通工作电源。

（3）打开仪器右后侧电源开关（绿色开关)。

2、温度设置
仪器开机后，显示屏亮起并显示两行数值，第一行数值（即PV行）表示实测温度，第二行（即SV行）表示为设定温度。

若此时设定温度和规定使用温度不一致时需进行温度设置（一致时不需要此操作). (1）按一下“OK”键，此时第二行数值闪烁进入温度设定状态，按“▲”、“▼”和“←”键进行温度设定值调节。

（2)温度调节至规定温度后连按两次“OK”键,回到初始显示（即开机时界面）,此时第二行显示的数值变为刚完成的设定值，完成温度设置。

3、使用
温度升至规定值后，按做样要求进行样品测量操作.
4、关机
（1）使用完毕后,关闭仪器电源开关。

(2)断开工作电源。

(3）收拾卫生。

5、填写仪器使用记录。

三、注意事项
1、及时清理出洒落在烘箱内的药品。

2、使用完成后若无后续样品，及时关闭老化箱以延长仪器使用寿命。

3、老化箱内转轴转动时，取放样品要注意安全。

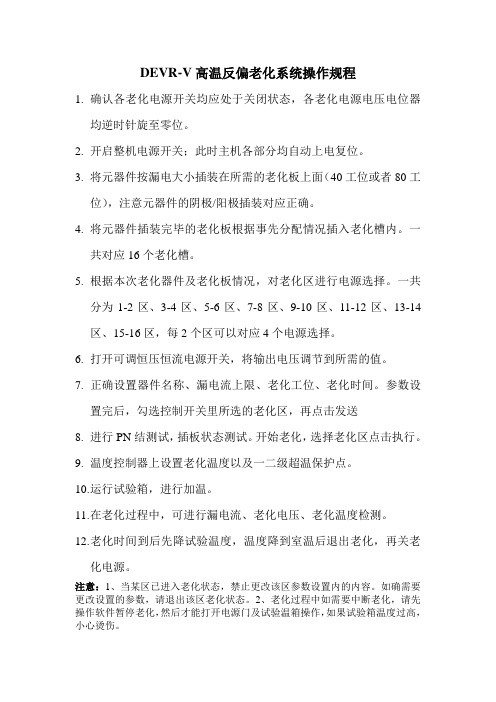

DEVR-V高温反偏老化系统操作规程1.确认各老化电源开关均应处于关闭状态，各老化电源电压电位器均逆时针旋至零位。

2.开启整机电源开关；此时主机各部分均自动上电复位。

3.将元器件按漏电大小插装在所需的老化板上面（40工位或者80工位），注意元器件的阴极/阳极插装对应正确。

4.将元器件插装完毕的老化板根据事先分配情况插入老化槽内。

一共对应16个老化槽。

5.根据本次老化器件及老化板情况，对老化区进行电源选择。

一共分为1-2区、3-4区、5-6区、7-8区、9-10区、11-12区、13-14区、15-16区，每2个区可以对应4个电源选择。

6.打开可调恒压恒流电源开关，将输出电压调节到所需的值。

7.正确设置器件名称、漏电流上限、老化工位、老化时间。

参数设置完后，勾选控制开关里所选的老化区，再点击发送8.进行PN结测试，插板状态测试。

开始老化，选择老化区点击执行。

9.温度控制器上设置老化温度以及一二级超温保护点。

10.运行试验箱，进行加温。

11.在老化过程中，可进行漏电流、老化电压、老化温度检测。

12.老化时间到后先降试验温度，温度降到室温后退出老化，再关老化电源。

注意：1、当某区已进入老化状态，禁止更改该区参数设置内的内容。

如确需要更改设置的参数，请退出该区老化状态。

2、老化过程中如需要中断老化，请先操作软件暂停老化，然后才能打开电源门及试验温箱操作，如果试验箱温度过高，小心烫伤。

DTS-1000操作规程一、测试文件的编写1. 打开仪器电源，打开软件DTS-Editor，建立新的测试文件File-New。

选择器件的极性Polarity(NPN/PNP)、选择测试器件的种类Device，点击OK。

2. 测试项目的输入Measure-Add。

输入所需要的测试项目的名称Item Name。

可以直接键盘输入，也从Category Item List选择框内用鼠标点击选取。

点击Add。

3. 测试项目的设定Edit Measure。

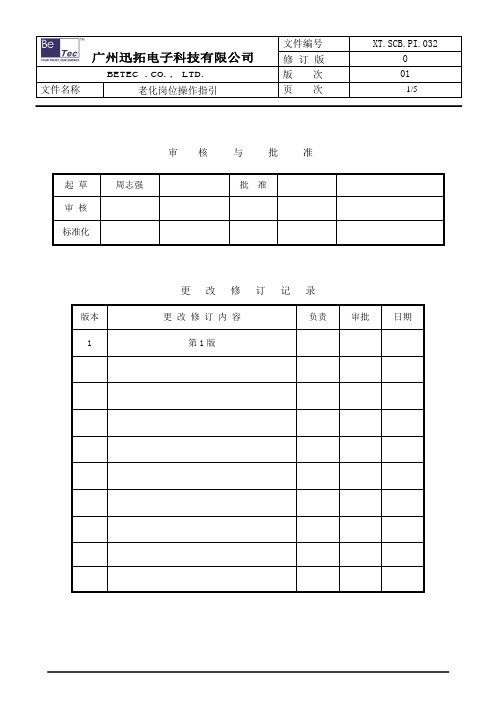

审核与批准更改修订记录1、目的指导作业人员按照要求进行老化工作确保产品符合质量要求2、适用范围适用于本公司带电池的所有产品3、职责生产部：负责产品的老化和老化架的保养维修品质部：按标准要求执行产品的老化作业监督4、作业流程4.1打开老化架电源开关，启动老化架4.2将需要老化的产品连接到老化架充放电线4.3设置好充电电流(根据产品参数），时长，放电电流（根据产品参数），时长4.4老化完成后，填写好老化记录表，将老化好的产品返还生产线测试5、老化标准6、老化架操作使用说明6.1在插入电源座之前首先检查被插入的电源母座线是否够粗是否完好，能否为大功率用电器供电，是否能为其老化柜供电（须事前考虑清楚，防止发生火灾）。

6.2打开电源总开关，如图二所示，有充电电压表显示为空载电压：5.15V。

在未控制充放电之前其充电电流、放电电压、放电电流均显示为：0.00。

显示屏亮起。

（图二）6.3显示屏显示“嘉普利科技”和联系方式，随后进入操作价面显示“请选择当前任务”，表示准备就绪。

6.4在操作主控功能按键板上选择适合自己产品的功能键入。

（图二）6.5进入充电模式如下（图三）所示：6.5.1充电时间设计：可通过“向左或向右进入时间设计移位键”和“加键/减键”来根据移动电源或充电宝的容量设计充电时间。

6.5.2设计时间后按“OK键”确认，机器运行充电工作，同时各点位充电指示灯开启；退出请按“取消键”。

（图三）6.6放电选按钮“1A/2A放电”按键，立即进入放电1A或2A放电选择模式：6.6.1可通过“向上移动键/+键”和“向下移动键/-键”来操作实现，如下截图所示：（图四）6.6.2确认OK后进入1A或2A放电设计界面，再通过“向左或向右进入时间设计移位键”和“加键/减键”来根据移动电源或充电宝的容量设计放电时间。

如下截图五所示：（图五）按“OK键”进入1A放电工作模式，如上（图五）所示：（图六）按“OK键”进入2A放电工作模式，如上（图六）所示：6.6.3 1A放电时同一放电位则有一颗红色指示灯亮启；2A放电则两颗红色指示灯亮启；如需退出请按“取消键”。

一逆变器原理介绍1.1逆变（invertion）：把直流电转变成交流电的过程。

逆变电路是把直流电逆变成交流电的电路。

当交流侧和电网连结时，为有源逆变电路。

变流电路的交流侧不与电网联接，而直接接到负载，即把直流电逆变为某一频率或可调频率的交流电供给负载，称为无源逆变。

逆变桥式回路把直流电压等价地转换成常用频率的交流电压。

逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关（ON-OFF），使直流输入变成交流输出。

当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。

一般需要采用高频脉宽调制（SPWM），使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列（拟正弦波）。

然后让脉冲波通过简单的滤波器形成正弦波。

1.2 IGBT的结构和工作原理1.2.1 IGBT的结构IGBT是三端器件，具有栅极G、集电极C和发射极E。

IGBT由N沟道VDMOSFET 与双极型晶体管组合而成的，VDMOSFET多一层P+注入区，实现对漂移区电导率进行调制，使得IGBT具有很强的通流能力。

图1-1为IGBT等效原理图及符号表示图1-1 IGBT等效原理图及符号表示1.2.2IGBT的工作原理IGBT的驱动原理与电力MOSFET基本相同，是一种场控器件。

其开通和关断是由栅极和发射极间的电压U GE决定的。

当U GE为正且大于开启电压U GE(th)时，MOSFET内形成沟道，并为晶体管提供基极电流进而使IGBT导通。

当栅极与发射极间施加反向电压或不加信号时，MOSFET内的沟道消失，晶体管的基极电流被切断，使得IGBT关断。

电导调制效应使得电阻R N减小，这样高耐压的IGBT也具有很小的通态压降。

1.3逆变电路介绍1.3.1逆变产生的条件为1，要有直流电动势，其极性须和晶闸管的导通方向一致，其值应大于变流器直流侧的平均电压。

2要求晶闸管的控制角α>π/2，使U d为负值。

目录1．概述................................. 错误！未定义书签。

2. 技术指标............................. 错误！未定义书签。

3．功能与型号分类....................... 错误！未定义书签。

4．传感电缆总成......................... 错误！未定义书签。

5．显示与按键.. (3)6. 参数设置............................. 错误！未定义书签。

7．4~20mA电流输出型(E型)............... 错误！未定义书签。

8．RS485/232通讯型(F型).. (11)9．现场故障处理小常识 (11)10．配件与订货 (12)11. 安装示意图 (13)12．接线图 (14)13．服务 (16)1. 概述LD-B10-10系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。

该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。

2. 技术指标2.1 测量范围： -30.0℃～240.0℃2.2 测量精度：精度等级 1级(温控器0.5级，传感器0.5级)分辨率 0.1℃2.3 使用条件：环境温度 -20℃～+55℃相对湿度 < 90％(25℃)电源电压 AC220V(+10％，-15%)或DC24V(+10％，-15%)(订货前需说明电源电压大小，否则以AC220V为准)电源频率 50HZ或60HZ(±2HZ)2.4 温控器功耗：≤8W2.5 执行标准: 生产标准： JB/T7631-2005《变压器用电子温控器》通过的认证：ISO9001：2008国际质量管理体系认证通过的试验：IEC61000-4：2002国际标准GB/T17626-2008《电磁兼容试验和测量技术》标准2.6 继电器触点输出：风机触点容量：10A/250VAC控制输出容量：5A/250VAC；5A/30VDC（阻性）2.7 Pt100传感器引线采用三线制，其探头尺寸：Ф3mm×30mm或Ф4mm×40mm 2.8 温控器外型尺寸：80mm×160mm×100mm(高×宽×深)嵌装开孔尺寸：76+1mm×152+1mm(高×宽)3. 功能与型号分类型 号功 能LD-B10-10D(常规型)三相巡回测量；三相巡回显示/最大值显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；超温报警显示并输出；超温跳闸显示并输出；风机手动/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子”功能；风机定时启停控制功能；输出状态检测。

巴彦倬尔干式变压器说明书1.产品概述巴彦倬尔干式变压器是一种高效、环保、节能的变压器产品，适用于各种电力系统和工业设备。

它采用先进的生产工艺和材料，具有安全可靠、性能稳定、使用寿命长等特点。

适用于各种环境条件，如高温、低温、潮湿、污染等。

2.技术规格与参数电压范围：200V-I1OOV电流范围：5A-500A容量范围：5kVA-IOOOkVA频率：50Hz-60Hz效率：≥98%绝缘等级：H级防护等级：IP23噪音水平：≤50dB(A)环境温度：-25℃-÷40o C相对湿度：≤90%3.安装与使用安装步骤：1.确认安装位置和环境条件是否符合要求。

2.检查变压器的外观和附件是否完好无损。

3.根据安装尺寸和重量，准备相应的起吊设备和运输工具。

4.将变压器放置在安装位置，并固定好。

5.连接电源和负载线路，确保连接牢固、正确。

6.进行初次通电试验，检查变压器是否正常工作。

7.调试和维护，确保变压器正常运行。

使用注意事项：1.确保变压器在运行过程中不受到振动和冲击。

2.避免过度超载运行，以免损坏变压器。

3.在使用过程中，应定期检查变压器的温度、声音、气味等状况，确保其正常运转。

如发现异常情况，应立即停机检查。

4.在停机后，应切断电源，并做好相应的安全措施，以防意外启动。

5.在维护和保养过程中，应注意安全防护措施，如穿戴防护服、使用绝缘工具等。

6.在进行任何维修或更换部件之前，必须先切断电源，并确保变压器已经完全冷却。

7.不应随意更改变压器的结构或电路连接方式，以免发生危险。

如需更改，应寻求专业人员的帮助。

8.在安装和使用过程中，应严格遵守相关的电气安全规范和标准。

建议由专业人员进行操作和调试。

9.在储存和运输过程中，应避免潮湿、高温、腐蚀等影响，保持包装完好无损。

移动时注意轻放，避免剧烈震动或碰撞。
