多功能遥控器课程设计一、课程目标知识目标：1. 学生能理解多功能遥控器的基本原理，掌握其内部电路组成及功能。
2. 学生能了解遥控器在生活中的应用，认识到不同遥控器对应的不同设备。
3. 学生掌握红外线通信原理，了解红外线在遥控器中的应用。
技能目标：1. 学生能够运用所学知识，正确组装多功能遥控器。
2. 学生能够通过编程，实现遥控器对指定电器的控制。
3. 学生能够独立解决遥控器使用过程中遇到的问题，具备一定的故障排查能力。
情感态度价值观目标：1. 学生通过动手实践，培养对电子技术的兴趣，提高创新意识和动手能力。
2. 学生在团队协作中，学会沟通、交流，培养合作精神。
3. 学生认识到科技发展对生活的改变，增强对科技学习的热情。
分析课程性质、学生特点和教学要求，将课程目标分解为以下具体学习成果：1. 学生能够独立完成多功能遥控器的组装。
2. 学生能够编写程序，使遥控器成功控制至少一种电器。
3. 学生能够通过小组合作，共同解决遥控器使用过程中遇到的问题。
4. 学生能够主动分享学习心得，表达对电子科技的兴趣和热情。
二、教学内容本节课依据课程目标，选择以下教学内容：1. 多功能遥控器原理：讲解遥控器的内部电路组成、工作原理，重点介绍红外线通信技术。
- 教材章节：第三章第二节《红外线遥控器原理》2. 遥控器组装与编程：指导学生动手组装多功能遥控器，学习编程方法，实现遥控器对指定电器的控制。
- 教材章节：第四章《遥控器的组装与编程》3. 遥控器应用与故障排查：介绍遥控器在生活中的应用，分析常见故障，教授排查及解决方法。
- 教材章节：第五章《遥控器的应用与维护》教学大纲安排如下：第一课时：多功能遥控器原理学习，使学生了解遥控器的基本工作原理。
第二课时：遥控器组装，指导学生动手实践，培养动手能力。
第三课时：遥控器编程，教授编程方法，实现电器控制。
第四课时：遥控器应用与故障排查，使学生掌握实际应用及问题解决方法。
教学内容进度安排：1. 第一周：学习多功能遥控器原理。
目录1. 课程设计要求 (1)2. 系统功能分析与方案确定 (1)方案一：（简易红外遥控电路） (1)方案二：（利用红外遥控开关电路） (2)方案比较 (3)3. 系统主要硬件电路模块设计 (3)3.1蜂鸣器电路模块 (3)3.2液晶屏显示模块 (4)3.3红外遥控模块 (5)3.4单片机CPU最小系统 (5)3.5 单片机硬件端口分配 (6)4. 程序软件设计与分析 (7)4.1系统软件分析及详细技术文件设计 (7)4.2系统软件主程序设计 (8)4.3外部中断程序设计 (9)4.4按键检测和处理模块设计 (12)5. 后续有待完善和提高的工作 (12)6. 结束语 (13)参考文献 (14)附录 (15)1. 课程设计要求设计一个智能小车控制系统，要求具有：1、小车能实现前进、后退、转弯等各种简单的动作；2、用红外遥控实现各种动作；2. 系统功能分析与方案确定根据设计要求的功能，结合单片机课程所学知识，分析如下：系统要求能够实现用红外遥控实现小车前进、后退、转弯等各种简单的动作。
那就需要用到红外遥控模块，根据任务书的要求，利用单片机设计一个遥控开关电路，可以拟定以下的两种方案。
方案一：（简易红外遥控电路）在不需要多路控制的应用场合，可以使用由常规集成电路组成的单通道红外遥控电路。
这种遥控电路不需要使用较贵的专用编译码器，因此成本较低。
红外发射部分考虑到本方案电路是简单的单通道遥控器，可直接产生一个控制功能的震荡频率，再通过红外发光二极管发射出去。
红外接收部分当红外接收头接收到控制频率时，由一个电路对其进行解调并产生相应的控制功能。
方案二：（利用红外遥控开关电路）红外线发射/接收控制电路均采用单片机来实现，输出控制方式可选择，实用性强。
方案结构图：当按下遥控按钮时，单片机产生相应的控制脉冲，由红外发光二极管发射出去。
红外接收部分：当红外接收器接收到控制脉冲后，由控制方式选择开关选择是“互锁”还是单路控制，再由单片机处理后，对相应的受控电器产生控制。

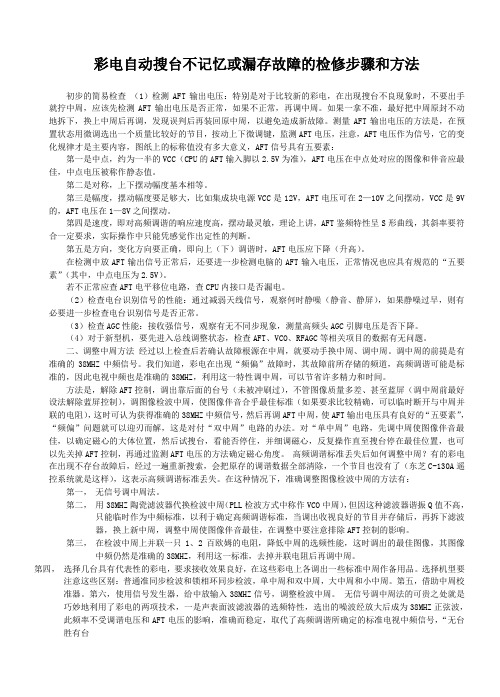

彩电自动搜台不记忆或漏存故障的检修步骤和方法初步的简易检查（1）检测AFT输出电压：特别是对于比较新的彩电，在出现搜台不良现象时，不要出手就拧中周，应该先检测AFT输出电压是否正常，如果不正常，再调中周。
如果一拿不准，最好把中周原封不动地拆下，换上中周后再调，发现误判后再装回原中周，以避免造成新故障。
测量AFT输出电压的方法是，在预置状态用微调选出一个质量比较好的节目，按动上下微调键，监测AFT电压，注意，AFT电压作为信号，它的变化规律才是主要内容，图纸上的标称值没有多大意义，AFT信号具有五要素：第一是中点，约为一半的VCC（CPU的AFT输入脚以2.5V为准），AFT电压在中点处对应的图像和伴音应最佳，中点电压被称作静态值。
第二是对称，上下摆动幅度基本相等。
第三是幅度，摆动幅度要足够大，比如集成块电源VCC是12V，AFT电压可在2—10V之间摆动，VCC是9V 的，AFT电压在1—8V之间摆动。
第四是速度，即对高频调谐的响应速度高，摆动最灵敏，理论上讲，AFT鉴频特性呈S形曲线，其斜率要符合一定要求，实际操作中只能凭感觉作出定性的判断。
第五是方向，变化方向要正确，即向上（下）调谐时，AFT电压应下降（升高）。
在检测中放AFT输出信号正常后，还要进一步检测电脑的AFT输入电压，正常情况也应具有规范的“五要素”（其中，中点电压为2.5V）。
若不正常应查AFT电平移位电路，查CPU内接口是否漏电。
（2）检查电台识别信号的性能：通过减弱天线信号，观察何时静噪（静音、静屏），如果静噪过早，则有必要进一步检查电台识别信号是否正常。
（3）检查AGC性能：接收强信号，观察有无不同步现象，测量高频头AGC引脚电压是否下降。
（4）对于新型机，要先进入总线调整状态，检查AFT、VCO、RFAGC等相关项目的数据有无问题。
二、调整中周方法经过以上检查后若确认故障根源在中周，就要动手换中周、调中周。
调中周的前提是有准确的38MHZ中频信号。
基于M50436-560SP的遥控电路设计摘要M50463-560SP微机系统是日本三菱电机公司80年代开发的专用大规模集成电路芯片，是当今国际上较先进的电压合成式选台系统之一。
国内新颖红英寸彩电的遥控电路采用本微机系统颇多。
本系统具有功能多、可靠性好、耗电省等优点,能自动预置30套节目。
可用机键顺序、遥控顺序选台或直接选台。
屏幕显示内容多—有六种颜色显示节目号、音量、亮度、对比度、清晰度、色度、视频输人、定时关机开机、实际频道号的指示等。
另外,还有每套节目进行AFT的ON/OFF置定、多余节目号跳转、视频输入转换、接收波段选择和转换、关机前接收节目号的储存、遥控信号接收及操作等功能。
实现彩色电视机的该功能主要用到了调谐系统，可以实现手动与自动搜索功能，波段转换控制电路，音量控制电路可以用来控制模拟音量，待机电路可以实现主机的待机状态与整机进入工作状态的转换。
关键词：微机系统M50463-560SP，频道选择，模拟音量控制，自动搜索寻台目录1 绪论 (1)1.1 课题描述 (1)1.2 基本工作原理及框图 (1)1.2.1中央微处理器 (2)1.2.2 存储器 (2)1.2.3遥控发射器 (3)1.2.4 遥控接收器 (3)1.3.5 本机键盘矩阵 (3)1.2.6 接口电路 (3)2 红外遥控系统的电路分析与工作原理 (4)2.1 M50436-560SP遥控系统的组成原理 (4)2.1.1 M50436-560SP遥控系统的主要功能 (4)2.1.2.M50436-560SP遥控系统的组成 (4)2.2 M50436 - 560SP遥控系统的电路分析 (5)2.2.1红外遥控发射器 (5)2.2.2红外遥控接收器 (6)2.2.3接口控制电路 (7)2.2.4 M50436 - 560SP微处理器系统 (7)总结 (11)致谢 (12)参考文献 (13)1 绪论M50463-560SP微机系统是当今国际上较先进的电压合成式选台系统之一。
简易家用电器远程遥控器的设计（附电路图及源程序）简易家用电器远程遥控器的设计(附电路图及源程序)2011届毕业生毕业论文题目: 简易家用电器远程遥控器的设计院系名称: 信息科学与工程学院专业班级: 电子信息科学与技术级班学生姓名: 学号:指导教师: 教师职称:20 年6月3日摘要随着社会的发展和科技的进步，越来越多的家用电器进入了人们的生活，这些家用电器给人们的生活带来了很多的方便和享受，同时随着电话在家庭的普及，电话机的功能将进一步得到开发和利用。
利用电话实现家用电器遥控是家电未来的发展方向之一。
本文设计的是一种基于AT89C51单片机的远程电话控制系统。
控制系统是以单片机AT89C51为核心、基于电话网络开发的家用智能电话控制电器。
利用电话网传输数字和语音信息，远程控制部分接收电话网发送来的DTMF信号，对其进行解码，解码后由中央处理器AT89C51根据解码信息控制家用电器;本系统设计实用，功能灵活多样，可靠性高，操作方便，可以广泛地应用于家庭或者其它场所的智能控制。
该系统通过嵌入式的智能语音提示, 突出的语音提示功能和密码控制系统, 可使操作者根据各种提示音及时了解受控对象的有关信息。
系统可实现通过发出语音命令用电话远程控制多个家电, 用户可以查询家电状态, 提供密码功能, 只有输入正确的密码才能控制家电, 从而提高了安全性。
Summary of household appliances remote controlto the design of the textAbstractWith the development of scientific technology,an increasing numberof home appliances have come into people's daily lives. These home appliances have brought in much convenience and enjoyment to people's life. The function of telephones will be further utilized and developed along with the popularization of telephones. Home appliances will probably be controlled by the telephone using the remote control technique in the future.The article designed the remote telephone control system which based on microcontroller AT89C51. Basing on the telephone net, the system which uses the core controller Single-chip microcomputer AT89C51realizes long-distance control household appliances . The telephone control system, which uses the telephone net convert and voice information receives DTMF code from the telephone net, and interpret the code, the core controller AT89C51 controls the state of household appliances responded to theinterpretation. This system is practical, and the function is flexible, and the operation is convenient with high reliability, whichcan be used extensive in various kinds of control equipment to home and others field. The designing of a system of long-distance control based on sound processing technology and DTMF decoding technology is presented in this paper. By using sound commands of sound recognition technology, this system realizes its control of household electrical appliances through telephone networks and so realizes the intelligently control of them in residence. The embedded and intelligent sound indication, its outstanding sound function of prompt and its code control system enable the operators to timely obtain the relative information of thecontrolled objects through indicated sounds. The system can use telephone to control many household electrical appliances in long distance through uttering sound commands and provides the code safeguard function. Only through inputting the correct password to control them, the users can control the condition of household electrical equipment, So the system security can be improved.Key words : MCU Telephone Remote control DTMF目录摘要 IAbstract II1. 绪论 11.1 课题背景 11.2 本设计的任务 21.3系统总体设计 22. 系统方案和主要芯片的选择 5 2.1 系统整体方案 52.2 主要芯片选择 53. 系统硬件设计 133.1 振铃检测和模拟摘机 13 3.2 声音监听和语音提示电路 14 3.3 单片机控制和密码存储电路 15 3.4 DTMF检测电路 163.5 继电器控制电路 174. 系统软件设计 194.1 系统软件设计基本思路 19 4.2 定时中断子程序 20 4.3 MT8870中断子程序 215. 系统的调试 235.1 整体系统调试 235.2 硬件及软件调试 23 总结 24致谢 25参考文献 26附录一:元器件清单 27附录二:电话远程控制器原理图 28附录三:电话远程控制器PCB图 29附录四:电话远程控制器程序 301. 绪论1.1 课题背景20世纪90年代初，美国、欧洲等经济比较发达的国家先后提出了“智能住宅”的概念[1]。
遥控开关及仿真课程设计一、课程目标知识目标：1. 学生能够理解并掌握遥控开关的基本原理，包括信号发射、接收与执行机构的运作机制。
2. 学生能够描述仿真软件在电路设计中的应用，并运用其进行遥控开关电路的搭建与测试。
3. 学生能够解释遥控开关中涉及的基础电子元件的功能和相互关系。
技能目标：1. 学生能够运用所学知识，设计并搭建一个简单的遥控开关电路。
2. 学生能够有效地使用仿真软件对遥控开关电路进行仿真测试，分析并解决简单问题。
3. 学生通过实践操作，提高动手能力，培养电路故障诊断和排除的基本技能。
情感态度价值观目标：1. 学生在课程中培养对电子技术的兴趣，激发创新意识和探索精神。
2. 学生通过小组合作，学会分享和交流，培养团队协作能力和集体荣誉感。
3. 学生能够认识到科技发展对日常生活的影响，增强社会责任感，培养节能环保意识。
课程性质分析：本课程属于电子技术领域，结合仿真软件，旨在通过理论与实践相结合的方式，提高学生的电子技术应用能力。
学生特点分析：考虑到学生所在年级的特点，他们具备一定的物理和数学基础，同时具有一定的动手能力和探索欲望，因此课程设计应注重实践性和创新性。
教学要求分析：教学中应注重引导学生主动探索，通过项目式的学习方法，使学生将理论知识与实践操作相结合，确保学习目标的实现。
教学过程中要关注学生个体差异，提供个性化的指导和支持。
二、教学内容1. 遥控开关原理介绍：信号发射与接收、执行机构工作原理。
- 相关章节：教材第三章“无线通信原理”，第四章“执行器及其控制”。
2. 电子元件功能与选型：介绍遥控开关中常用的电子元件，如晶体振荡器、放大器、继电器等。
- 相关章节：教材第二章“常用电子元件”。
3. 仿真软件应用：讲解仿真软件的使用方法，遥控开关电路设计及仿真测试。
- 相关章节：教材第五章“电子电路仿真”。
4. 实践操作：分组进行遥控开关电路搭建、仿真测试与故障排查。
- 相关章节：教材第六章“实践操作”。
《遥控系统》作业设计方案第一课时一、作业设计背景：遥控系统是一种通过无线电波或红外线等信号远程控制设备动作的系统。
在现代社会中，遥控系统已经被广泛应用在家庭电器、汽车、玩具等各个领域。
学生通过设计、制作和调试遥控系统，不仅可以锻炼动手能力和解决问题的能力，同时也可以了解电子技术和无线通讯原理，为未来从事工程技术相关行业打下基础。
二、作业设计目标：1. 了解遥控系统的基本原理和工作方式；2. 掌握搭建遥控系统所需的基本器件和电路连接原理；3. 能够独立设计、制作和调试简单的遥控系统；4. 提高创新意识和动手能力。
三、作业设计内容：1. 第一阶段（第1-2周）：学习遥控系统基础知识- 介绍遥控系统的定义、组成部分和工作原理；- 学习红外线和无线电波的特性及其在遥控系统中的应用；- 对遥控系统常用的元器件（红外发射管、接收头、编码器、解码器等）进行认识。
2. 第二阶段（第3-4周）：设计遥控系统电路图- 学生根据所学知识，设计遥控系统的电路连接图；- 确定遥控系统的控制和被控制设备，并确定通讯协议和编码解码方式；- 编写控制程序，对电路进行模拟仿真。
3. 第三阶段（第5-6周）：制作遥控系统原型- 采购所需元器件和电路板，进行元器件焊接和连接；- 完成遥控器和被控制设备的外壳设计和制作；- 完成遥控系统的组装和调试。
四、作业设计评价方式：1. 作业报告：包括遥控系统设计思路、电路连接图、程序代码、制作过程和调试结果等内容，要求详细清晰；2. 制作成果展示：学生需展示自己的遥控系统原型，并进行演示说明；3. 作业讲解：学生需就自己的设计方案进行口头讲解，回答老师提出的问题。
五、作业设计考核标准：1. 能够正确阐述遥控系统的基本原理和工作方式；2. 电路连接图清晰准确，程序代码无误；3. 制作原型完整、外观美观、功能齐全；4. 能够对遥控系统进行有效调试，并解释调试过程。
六、作业设计实施建议：1. 教师要对学生进行必要的知识讲解和实操指导，引导学生理清设计思路；2. 学生在制作过程中要注重细节，注意安全使用焊接工具；3. 学生可以在制作过程中互相交流、合作，提高工作效率和技术水平；4. 学生要克服困难，勇于尝试，发挥自己的创造力和想象力。
海信总线调整方法一、TB1238机心CPU ：TMP87CM38N或TMP87CS38N小信号：TB1238实用机型：TC2181A/D、TC2175A/AD、TC2589A/AD、TC2588G/GD、TC2975G进入方法：用本机遥控器，按数字键“12” ，将音量减到最小，再按“静音”键屏幕显示“D”字符，即进入调试状态。
调整方法：节目加/减键选项，音量加/减键调数据。
退出方法：遥控关机即可退出维修状态。
二、A12机心CPU ：LC863324A－5N09小信号：LA76810实用机型：TC2199D 、TC2181F 、TC2569D 、TC2585A进入方法：首先改造本机遥控器，把上下左右键中央位置的铜箔连上，该位置即为TEST键；按该键即可调出维修菜单。
调整方法：按上下键选项，按左右键调数据。
退出方法：遥控关机即可退出。
三、H97机心（此机心彩电被称为海信“智能王”）CPU ：TMP87CM38N或H98B－5H31－3358小信号：TA8880AN实用机型：TC2939系列、TC2979系列、TC3418系列进入方法：在TV状态下，先按“图文”键，在按“TV/AV”键，最后按“8、8、8、0数字键，屏幕显示“M”字符，在“M”状态下，先按“中文”键，在5秒内分别按下声音控制键、超重低音键、环绕声选择键、声音模式选择键、定时关机键，可分别进入FACTORY 1－FACTORY 5维修菜单。
四、飞利浦超级芯片TDA9373机心CPU及小信号二合一：TDA9373实用机型：TC2977 、TC2908UF 、TC29118 、TF29118 、TC2982E 、TF2982ETC3482E 、TC3418UF 、TC3482UF进入方法：用HYDFSR－0072型遥控器，依次快速按静音、屏显、9、8、0键屏幕左上角显示“M”字符，表示进入调试状态。
部分机型是在日历查询状态下，输入1、9、6、3 也可以进入调试状态调整方法：在调试状态下，按“菜单”键切换调整菜单（共9个），节目加/减键选项，音量加/减键调数据。
课程设计任务书2012—2013学年第二学期专业：电子信息工程学号：0 姓名：0课程设计名称：电视机原理课程设计设计题目：基于M50436-560SP的遥控电路设计完成期限：自2013 年 6 月 2 日至2013 年 6 月15 日共 2 周一、设计依据电视机遥控电路的主要包括频道选择、自动搜索、模拟量控制、屏幕显示等功能，可以使人们对电视机的应用变得轻松、快捷，是电视机原理中很重要的一个组成部分。
M50436-560SP 微机系统是日本三菱机电公司开发的专用大规模集成电路芯片，是当今国际上较先进的电路芯片。
通过本课题练习，可以帮助学生全面理解遥控电视机的工作过程。
二、要求及主要内容1．全面理解遥控电视机的工作过程。
2．设计出基于M50436-560SP的遥控电路。
3．详细分析利用M50436-560SP完成波段选择工作原理。
4．系统说明遥控电路组成。
三、途径和方法1．手机遥控彩色电视机文献资料并对其进行综合分析。
2．画出利用M50436-560SP组成的遥控电路。
3．分析遥控电路主要功能。
4．重点叙述波段选择电路工作原理。
四、进度安排：1．查阅文献资料，不少于10学时（6月2日—6月6日）；；2．根据PAL解码器电路的要求，设计原理框图，应不少于15学时（6月7日—6月9日）；3．完成对PAL解码器电路原理框图设计分析与说明，不少于5学时；（6月10日—6月12日）；4．整理课程设计，交正式文档，包括电子版5学时（6月13日—6月15日）。
五、课程设计要求1．基本概念清楚、基本原理正确；2．电路图设计符合国家有关规范和标准；3．阐述分析工作原理条理清晰，重点突出；4．按时参加指导教师辅导，按进度要求完成课程设计任务。
六、参考文献1．蒋秀华.现代电视机原理[M].北京高等教育出版社，2008.2．李海霞.电视机原理实验指导书.郑州黄河科技学院，2008.3．裴昌辛.电视原理与现代电视系统[M].西安.西安电子科技大学出版社，1997. 4．赵坚勇.电视原理与接收技术[M].北京：国防工业出版社，2007.指导教师（签字）：教研室主任（签字）：批准日期：年月日基于M50436-560SP的遥控电路设计摘要M50436-560 SP微机系统是当今国际上较先进的电压合成式选台系统之一,是日本三菱电机公司80年代开发的专用大规模集成电路芯片。
国内新颖21英寸彩电的遥控电路采用本微机系统颇多。
彩色遥控电视机已经开始进入千家万户，得到了速度的普及。
而这一切都归于彩色电视机遥控电路的控制。
通过遥控电路的控制，我们可以轻松的实现多种遥控功能。
遥控电路可以实现的功能主要有频道的选择、模拟量的控制、自动搜索寻台、屏幕显示。
实现彩色电视机的该功能主要用到了M50463-560SP调谐系统，可以实现手动与自动搜索功能，波段转换控制电路，音量控制电路可以用来控制模拟音量，待机电路可以实现主机的待机状态与整机进入工作状态的转换。
关键词：微机系统M50463-560SP，频道选择，模拟音量控制，自动搜索寻台目录1彩电红外遥控系统概述 (1)1.1 红外线遥控信号 (1)1.2 彩电红外遥控系统的组成 (1)1.2.1 遥控发射器 (2)1.2.2 遥控接收器 (2)1.2.3 中央微处理器 (2)1.2.4 存储器 (2)1.2.5 接口电路 (3)1.2.6本机键盘矩阵 (3)1.3 遥控彩电的常见遥控功能 (3)1.3.1选台控制 (3)1.3.2模拟量控制 (3)1.3.3静音控制 (4)1.3.4电源开、关机控制 (4)1.3.5屏幕显示 (4)2红外遥控系统的工作原理与电路分析 (4)2.1 M50436-560SP遥控系统的组成原理 (4)2.1.1 M50436-560SP遥控系统的主要功能 (4)2.1.2.M50436-560SP遥控系统的组成 (5)2.2 M50436 - 560SP遥控系统的电路分析 (6)2.2.1红外遥控发射器 (6)2.2.2红外遥控接收器 (7)2.2.3 M50436 - 560SP微处理器系统 (8)2.2.4接口控制电路 (12)总结 (13)致谢 (14)参考文献 (15)1 彩电红外遥控系统概述1.1 红外线遥控信号红外线同无线电波一样，都是电磁波的一种。
其中，无线电波的频率在104～3×1012Hz ，而红外线频率在1×1012～3.9×1014Hz 之间。
人眼对红外线并无感觉，但人们的身体却能感觉到它（温度）。
红外线遥控是以红外线为载体来实现调制信号的传输的。
彩电的红外线遥控信号是由红外发光二极管发出的，接收机采用红外光电二极管将其接收，经解调后送单片微处理器处理， 实现各项遥控操作。
1.2 彩电红外遥控系统的组成彩色电视机红外线遥控系统主要由遥控发射器、遥控接收器、中央微处理器、存储器、接口电路和本机键盘矩阵等组成。
图1是彩电红外遥控系统的组成方框图： 亮度通道色度通道扫描电路中频通道高频头频段接口中央微处理器记忆存储器键矩阵发射器接收器遥控电源VL VH U接口电路频道控制对比度控制(亮度)饱和度控制视放矩阵伴音通道屏幕显示音量控制主电源主电源控制显 像管图1 红外遥控系统方框图1.2.1遥控发射器红外遥控信号发射器主要由键盘矩阵、遥控器专用集成芯片、激励器和红外发光二极管等组成。
其工作过程是：首先, 由专用集成芯片将每个按键的键位码经内部遥控指令编码器转换成遥控编码脉冲; 然后, 将编码脉冲对38 MHz左右的载波进行脉冲幅度调制；最后，将已调制的编码脉冲激励红外发光二极管，使其以中心波长为940nm的红外光发出红外遥控信号。
常见的遥控发射集成芯片有M50460P、M50462P、SAA3010和TC9012F 等。
1.2.2遥控接收器红外遥控接收器一般由红外光电二极管、前置放大器、解调等电路组成。
红外光电二极管属光敏元件，它对红外光线相当敏感。
无红外光照时，其内阻极高（约几兆欧）；有红外光照时，内阻可下降为几千欧。
因其结电容较小，故其频率响应较宽，具有较高的灵敏度。
当收到红外遥控信号时，光电二极管被激励，产生光电流，再经前置放大器放大、限幅、整形，峰值检波等，得到遥控编码脉冲，送入中央微处理器去解码并控制有关电路。
常用的红外遥控接收集成芯片有μPC1373H、CX20106A 和LA7224等。
1.2.3中央微处理器中央微处理器根据红外遥控接收器送来的遥控指令，由内部的指令译码器进行识别译码，在内部的只读存储器中取得相应的指令控制程序，产生出相应的控制信号，通过接口电路去控制相应的单元电路。
中央微处理器是根据需要专门设计的，它是整个遥控系统的核心元件。
1.2.4存储器存储器是配合中央微处理器的读写存储器。
它用于存储各电视频道的选台数据及模拟数据，包括调谐电压、频段、音量、对比度、亮度和色饱和度等等。
这些数据可以抹去，重新写入。
在选用预选单元时，对应这单元的选台数据读出，各模拟量数据也读出，分别送至相应的接口电路。
存储器所存的数据信息在断电后不会丢失，每次开机后，自动取出上次关机前的有关数据并据此接收信号。
也可根据需要，通过按键随意更换频道或调节各模拟量。
1.2.5接口电路接口电路介于中央微处理器与被控制电路之间，其主要作用是进行数/模转换和电平移位。
所谓数/模转换就是将中央微处理器输出的数字信号数据转换成被控电路所需的模拟电压。
例如，选台调谐电压、音量控制电压、色饱和度控制电压等等。
所谓电平移位就是将数/模转换后的直流电平转换成被控电路所要求的电平。
例如，在调谐选台时，要求加在高频调谐器内变容二极管上的电压范围为0～30V，而中央微处理器输出的电压不超过5 V，所以需要电平移位。
1.2.6本机键盘矩阵除使用遥控发射器能对彩电实现控制外，通常在彩电面板上还设置有若干按键，组成本机键盘矩阵。
本机键盘按键同样可实现各种控制功能，并且它所产生的编码信号无须进行调制及解调，而是直接通过电阻送到中央微处理器中。
1.3遥控彩电的常见遥控功能1.3.1选台控制选台即变换接收的电视频道。
对此需要有两步操作：一是遥控系统应送出频段切换信号，以确定电视机的接收频段（VL、VH或U）；二是把调谐电压UT（0～30V可调）送到高频调谐器中。
选台方式一般分为自动搜索选台、半自动搜索选台和直接选台。
1.3.2模拟量控制遥控彩色电视机常设有音量、色饱和度、对比度和亮度这四个模拟量的（+）和（-）的遥控按键。
无论按下哪个模拟量的（+）或（-）键，其工作过程都是相似的。
当按下其中某一模拟量的（+）或（-）键时，中央微处理器就会产生相应的数字控制信号，经过数/模转换，转成为相应的直流电压，去控制对应模拟量的大小，直到该键被释放时为止。
1.3.3静音控制为了便于听人呼叫或与人交谈，一般遥控发射器上都设有静音键盘。
按下此键，伴音消失，只有图像；再按此键，则伴音又恢复为原来大小。
有的遥控系统还设置了无信号静音功能。
电路通过识别有没有电视同步信号，来对伴音通道进行控制。
在确认有同步信号时，静音电路不起作用，伴音大小受控于音量调节；在没有同步信号时，静音电路切断伴音通道，使扬声器无声。
1.3.4电源开、关机控制电源开、关控制是对电视机主电源的控制。
它由双稳态电路组成，每按一次电源（power）按键，就变换一次电源开、关状态。
遥控系统也可用定时键来设置定时关机时间。
按下定时键后，中央微处理器便对时钟脉冲进行分频计数，达到设定时间后，便控制驱动器切断电视机主电源。
定时时间可由定时键设置，时间从15～120分钟，分若干档供用户选择。
有的遥控系统设置有无信号自动关机功能。
这一功能也是由中央微处理器监测视频电路有无同步信号来实现的。
如果连续5～10分钟没有同步信号被识别，中央微处理器就输出关机指令，控制驱动器切断电视机主电源。
1.3.5屏幕显示按下该键时，中央微处理器在存储器中调出当前节目的频道位置号和音量等级等信息，显示在屏幕的左上角（或其它位置）；再按一下该键，字符自动消失。
在换台或调谐时，屏幕上自动出现有关调节量的字符显示，操作结束后，字符还保持3～5秒钟，然后自动消失。
2 红外遥控系统的工作原理与电路分析2.1 M50436-560SP遥控系统的组成原理2.1.1 M50436-560SP遥控系统的主要功能M50436-560SP遥控系统的主要功能如下：（1）自动预置频道功能最多可预置30套节目；（2）用遥控可顺序或直接选台，也可以快速自动搜索或手动微调选台，还可用本机面板按键顺序选台；（3）可以接收VL 、VH 、U 三个频段数的电视节目，并能任意选择或切换；（4）可以对每一套节目进行AFT 的ON/OFF 置定；（5）最多可有九路模拟量控制输出，一般只使用了音量、亮度和色饱和度等模拟量的控制；（6）屏显功能：六种颜色可显示音量、亮度、对比度、色饱和度、视频输入、定时关机剩余时间、节目号、制式和多伴音的指示等；（7）定时关机功能；（8）射频与视频的切换控制功能（TV/A V1/A V2等）；（9）关机前的接收节目号及各模拟量等工作状态参数的存储功能；（10）彩电制式及伴音模式转换功能；（11）静音功能。
