门式起重机检查验收表

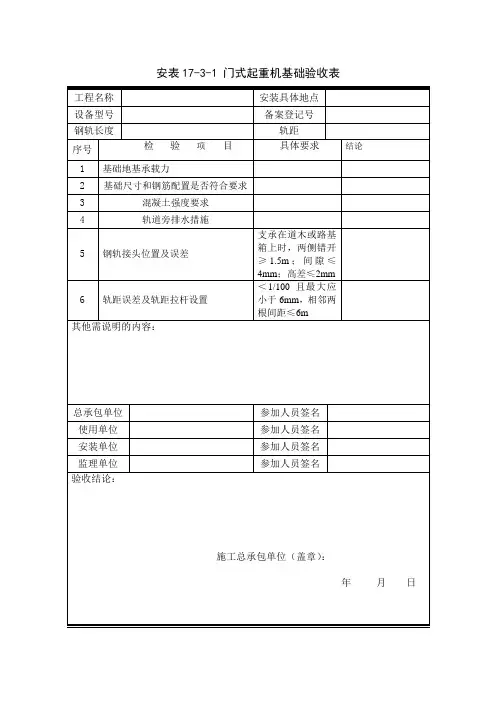

安表17-3-1门式起重机基础验收表
工程名称
安装具体地点
设备型号
备案登记号
钢轨长度
轨距
序号
检验项目
具体要求
结论
1基础地基承ຫໍສະໝຸດ 力2基础尺寸和钢筋配置是否符合要求
3
混凝土强度要求
4
轨道旁排水措施
5
钢轨接头位置及误差
支承在道木或路基箱上时，两侧错开≥1.5m；间隙≤4mm；高差≤2mm
6
轨距误差及轨距拉杆设置
＜1/100且最大应小于6mm，相邻两根间距≤6m
其他需说明的内容：
总承包单位
参加人员签名
使用单位
参加人员签名
安装单位
参加人员签名
监理单位
参加人员签名
验收结论：
施工总承包单位（盖章）：
年 月 日
注：1、应根据使用说明书或者相关规范明确承载力等具体要求数值。
2、对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。

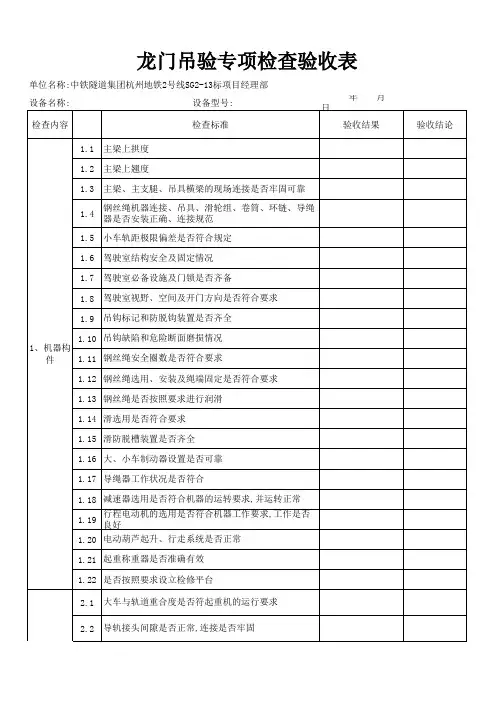

1.5 小车轨距极限偏差是否符合规定 1.6 驾驶室结构安全及固定情况 1.7 驾驶室必备设施及门锁是否齐备 1.8 驾驶室视野、空间及开门方向是否符合要求 1.9 吊钩标记和防脱钩装置是否齐全 1.10 吊钩缺陷和危险断面磨损情况 1、机器构 1.11 钢丝绳安全圈数是否符合要求 件 1.12 钢丝绳选用、安装及绳端固定是否符合要求 1.13 钢丝绳是否按照要求进行润滑 1.14 滑选用是否符合要求 1.15 滑防脱槽装置是否齐全 1.16 大、小车制动器设置是否可靠 1.17 导绳器工作状况是否符合 1.18 减速器选用是否符合机器的运转要求,并运转正常 1.19 行程电动机的选用是否符合机器工作要求,工作是否 良好 1.20 电动葫芦起升、行走系统是否正常 1.21 起重称重器是否准确有效 1.22 是否按照要求设立检修平台 2.1 大车与轨道重合度是否符起重机的运行要求 2.2 导轨接头间隙是否正常,连接是否牢固
2、运行轨 道
2、运行轨 道
工作场地是否平整坚实，地基耐力是否合乎规定要求 2.3 。机械的工作区域，运转空间有无障碍和其它不安全 因素 2.4 电动葫芦运行轨道工字钢是否平直 2.5 轨道固定是否牢固 2.6 轨道缺陷及运行状况 2.7 轨道是否按照要求设置档块 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 电气连接 馈电装置 警示装置 连锁保护 装置 接地保护 失压保护 过载保护 绝缘电阻 电气设备及电器元件固定牢固、连接可 靠 馈电装置反应灵敏有效 行走时信号灯应同时闪亮报警、警示喇 叭开关灵敏、声音清晰 驾驶室门打开状态时,连锁保护装置应 启动,总电源不能接通 导轨重复接地符合《起重机械安全规范 》要求 在低于额定电压时,失压保护可靠、有 效 起重机上的每个机构单独设置的过载保 护可靠、有效 绝缘电阻是否符合要求 断电总电源将任一机构控制器手柄搬离 零位,再接通电源,该机构的电动机不能 启动;恢复供电时,必须先将控制器手柄 置于零位,所有电动机才能启动

吊钩滑轮
吊钩、卷筒、滑轮无裂纹，符合安全使用要求
;
架体
架体稳固、焊缝无开裂，符合安装技术要求
用电管理
设置专用配电箱，符合临电规范要求
卷线器、滑线器运转正常，电源线无破损，压接、固定牢固
*
地线设置符合规范要求，地线接地电阻≤4Ω
验收结论：
安装单位：
租赁单位：
项目机械设备管理负责人：
监理单位：年月日
工程名称：重庆轨道交通十号线轨道工程10702标施工单位：中铁四局集团有限公司
纵横方向上钢轨顶面倾斜度是否符合要求
安全装置
起升超高限位器、小车行走限位器、位器
警示电铃完好有效
—
多机在同一轨道作业防碰撞限位器
吊钩保险装置齐全
|
大车夹轨器，轨道终端必须设置缓冲止挡器
钢丝绳
其中钢丝绳无断丝、断股，无乱绳，润滑良好，符合安全使用要求
注：本表由安装单位填写，施工单位、租赁单位、安装单位各存一份。
，

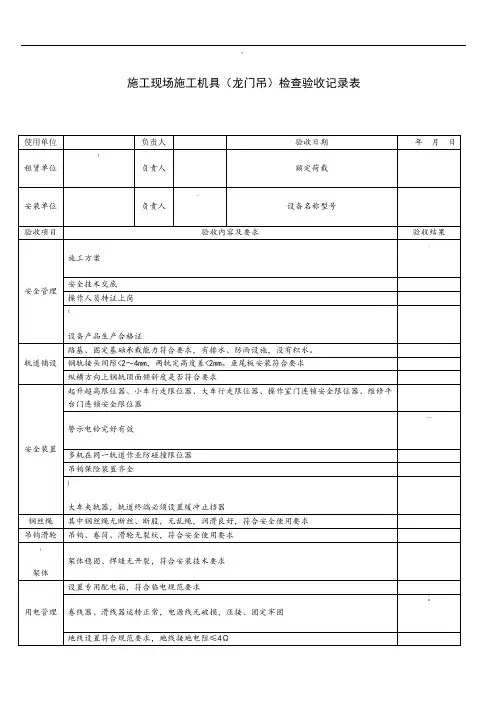

施工现场施工机具（龙门吊）检查验收记录表
使用单位
负责人
验收日期
年月日
租赁单位
)
负责人
额定荷载
安装单位
负责人
。
设备名称型号
验收项目
验收内容及要求
验收结果
安全管理
施工方案
|
安全技术交底
操作人员持证上岗
<
设备产品生产合格证
轨道铺设
路基、固定基础承载能力符合要求，有排水、防雨设施，没有积水。
钢轨接头间隙<2～4mm，两轨定高度差<2mm。鱼尾板安装符合要求

施工总承包单位验收意见：
施工总承包单位项目经理（签字）： （ 章 ）
年 月 日
注： 1、对不符合要求的项目应在分项结论栏具体说明；2、对要求量化的参数应填实测值；
3、各验收单位意见中必须写明“合格”或“不合格”，验收结论必须写明“合格、准予安装”
“不合格、不允许安装”。
基础排水形式
高压线（有、无）
砼标号
浇注日期
混凝土强度
轨道铺设平准度
其他需要说明的内容：
租赁单位意见：
负责人（签字）： （ 章 ）
年 月 日
安装单位意见：
项目经理（签字）： （ 章 ）
年 月 日
使用单位意见：
技术负责人（签字）： （ 章 ）
年 月 日
监理单位意见：
总监理工程师（签字）： （ 章 ）
年 月 日

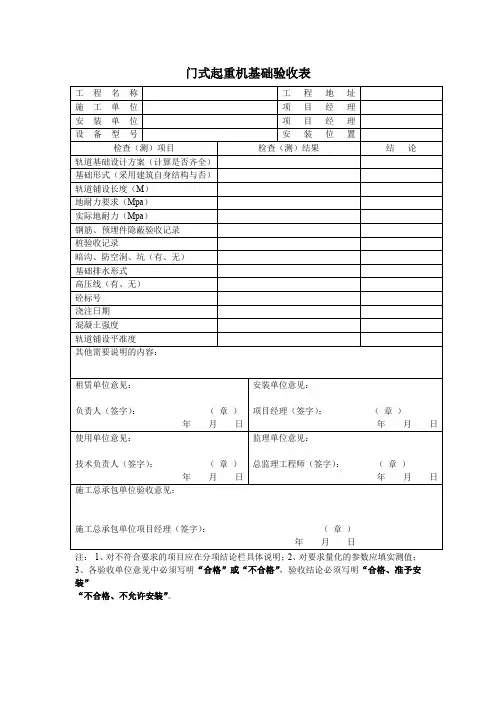

门式起重机基础验收表
工程名称
工程地址
施工单位
项目经理安装ຫໍສະໝຸດ 位项目经理设备型号
安装位置
检查（测）项目
检查（测）结果
结 论
轨道基础设计方案（计算是否齐全）
基础形式（采用建筑自身结构与否）
轨道铺设长度（M）
地耐力要求（Mpa）
实际地耐力（Mpa）
钢筋、预埋件隐蔽验收记录
桩验收记录
暗沟、防空洞、坑（有、无）

工程名称
施工地点
施工单位
安装单位
产权单位
租赁单位
型号
跨度
m
起升高度
m
起重量
t
项 目
验收内容和要求
验收情况
验收结果
基础
基础稳定，轨道牢固无松动，排水良好
结构
传动
部分
结构无变形、开焊、疲劳裂纹、过度磨损、锈蚀现象
螺栓、销轴及开口销齐全有效、符合要求
部件、附件、联接件、护栏齐全、安装正确
行走运行同步性良好，无扭动现象
吊钩上防止钢丝绳脱出装置完好有效
卡轨器正常有效
试运验
空载试验
额定载荷试验
出租单位验收意见：
负责人签章：
年 月 日
安装单位验收意见：
负责人签章月 日
监理单位监督验收意见：
总监理工程师签章：
年 月 日

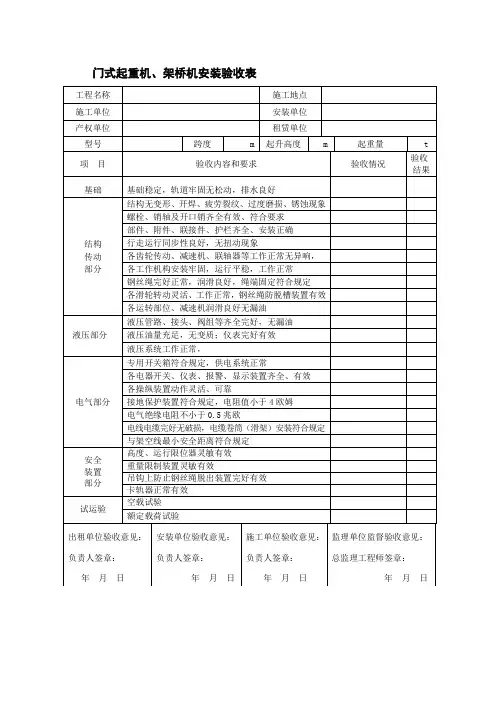

门式起重机、架桥机安装验收表
电气部分
专用开关箱符合规定，供电系统正常
各电器开关、仪表、报警、显示装置齐全、有效
各操纵装置动作灵活、可靠
接地保护装置符合规定，电阻值小于4欧姆
电气绝缘电阻不小于0.5兆欧
电线电缆完好无破损，电缆卷筒（滑架）安装符合规定
与架空线最小安全距离符合规定
安全
装置
部分
高度、运行限位器灵敏有效
重量限制装置灵敏有效
各齿轮传动、减速机、联轴器等工作正常无异响，
各工作机构安装牢固，运行平稳，工作正常
钢丝绳完好正常，润滑良好，绳端固定符合规定
各滑轮转动灵活、工作正常，钢丝绳防脱槽装置有效
各运转部位、减速机润滑良好无漏油
液压部分
液压管路、接头、阀组等齐全完好，无漏油

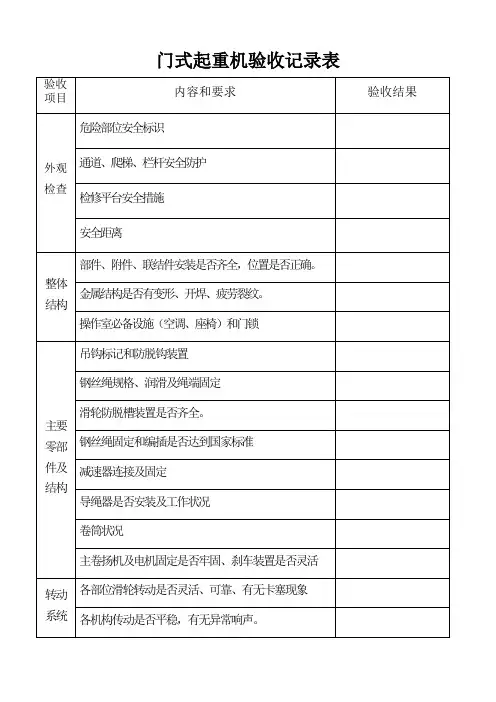

门式起重机验收记录
验收项目
内容和要求
验收结果
外观
检查
危险部位安全标识
通道、爬梯、栏杆安全防护
检修平台安全措施
安全距离
整体结构
部件、附件、联结件安装是否齐全，位置是否正确。
金属结构是否有变形、开焊、疲劳裂纹。
操作室必备设施（空调、座椅）和门锁
主要零部件及结构
吊钩标记和防脱钩装置
钢丝绳规格、润滑及绳端固定
碳刷、接触器、继电器触点是否良好。
仪表、照明、报警系统是否完好、可靠。
控制、操作装置动作是否灵活、可靠。
重量显示器是否良好。
金属结构、电器设备接地、防雷符合要求、漏电保护开关灵敏有效。
安全装置与防护措施
起重量限制器是否灵敏、可靠。
超高限位器是否灵活、可靠。
行程限位器是否灵活、可靠。
防风、防雨护罩
紧急断电开关
制动装置无故障，制动效果好
技术资料
依据合同要求的技术资料内容一一对照所提供的资料是否齐全
其他
自验收之日起，厂家委派一名技术人员驻场协助售后服务工作，时间为壹年
滑轮防脱槽装置是否齐全。
钢丝绳固定和编插是否达到国家标准
减速器连接及固定
导绳器是否安装及工作状况
卷筒状况
主卷扬机及电机固定是否牢固、刹车装置是否灵活
转动系统
各部位滑轮转动是否灵活、可靠、有无卡塞现象
各机构传动是否平稳，有无异常响声。
各润滑点是否润滑良好，润滑油牌号是否正确。
电气系统
电缆线及供电系统是否正常，工作电压为380V±10%

安全标志
齐全
4
机容机貌
整洁
外观金属结构
1
金属结构状况
无可见裂纹变形腐蚀
2
金属结构连接及配重固定
连接可控靠
3
伸缩油缸和支撑油缸
无可见裂纹变形腐蚀
4
底盘、转向销杆和弹簧钢板
无可见裂纹变形腐蚀
5
轮胎及固定螺栓
无可见裂纹变形腐蚀
6
桁架起重臂各节杆件
无可见裂纹变形腐蚀
7
支腿收放和固定情况
收放正常，固定支撑良好

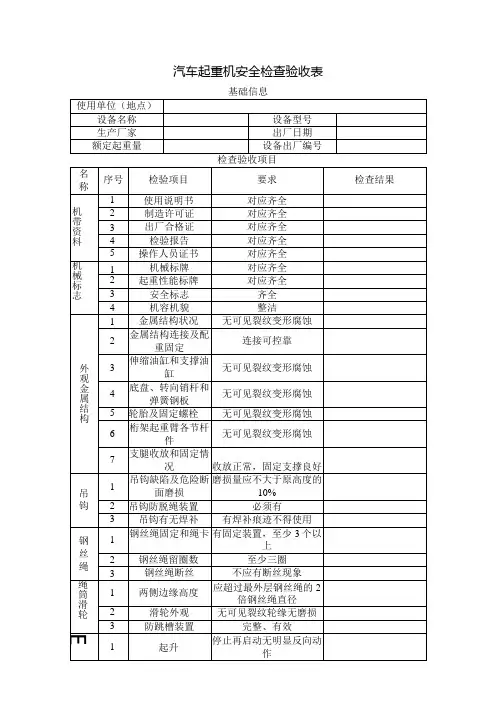

汽车起重机安全检查验收表
基础信息
使用单位（地点）
设备名称
设备型号
生产厂家
出厂日期
额定起重量
设备出厂编号
检查验收项目
名称
序号
检验项目
要求
检查结果
机带资料
1
使用说明书
对应齐全
2
制造许可证
对应齐全
3
出厂合格证
对应齐全
4
检验报告
对应齐全
5
操作人员证书
对应齐全
机械标志
1
机械标牌
对应齐全
2
起重性能标牌
对应齐全
3
视线良好
2
雨刮器和遮阳板
安装
3
门、窗开启和锁
开启正常，锁具齐全
4
室内配有起重量表和性能曲线
备齐
5
灭火器
配备
检查结论
验收结论
检查验收人
日期：
完整、有效
E_
1
起升
停止再启动无明显反向动作
2
变幅
依靠动力完成
操纵及电气系统
1
各操纵柄杆和踏板

是□否□
37
是否建立防御台风的管理体制机制，并根据建筑施工的特点和周围环境条件，组织实施建筑起重机械防御台风工作
是□否□
38
台风后的检查与处置是否符合规定
是□否□
39
安装单位是否制定建筑起重机械安装、拆卸工程生产安全事故应急救援预案（含防御台风）；
使用单位是否制定建筑起重机械生产安全事故应急救援预案（含防御台风）；
是□否□
3
特种设备制造许可证、产品合格证、制造监督检验证明、备案证明和自检合格证明、安装使用说明书是否齐全。
是□否□
4
安装（拆卸）单位是否具备建设主管部门颁发的相应资质和建筑施工企业安全生产许可证
是□否□
5
建筑起重机械使用单位/施工总承包单位是否与安装单位签订建筑起重机械安装、拆卸工程安全协议书，明确双方安全生产责任
是□否□
16
建筑起重机械特种作业人员（起重信号工、起重司机、司索工等）是否持有效的特种作业操作资格证上岗作业
作业工人数量是否符合要求
是□否□
17
检测单位是否依法取得特种设备检验检测资质，并在资质范围内承接建筑起重机械检测业务
是□□
18
使用单位是否配备专职设备管理人员、专职安全生产管理人员
是□否□
19
施工总承包单位是否分别对其进行审核，是否建立应急救援工作体系；
使用单位是否进行应急救援演练，现场是否配备应急救援物资
是□否□
40
监理单位有关属于危大工程建筑起重机械的监理实施细则、旁站监理记录、日常巡视检查、危大工程专项巡视检查记录及档案是否齐全
是□否□
41
监理单位对设备存在问题是否及时发出整改或停工通知书，并落实督促整改

不小于1.5m
6
接头处两轨顶高度差
不大于2mm
7
轨道垫块和轨枕，轨距拉杆，止挡和限位撞架
轨道应通过垫块和轨枕可靠地接地，每间隔6m设轨距拉杆一个。钢轨接头必须有轨枕支承，不得悬空，轨道止挡和限位撞架安装位置合理，撞架与止挡距离不小于2m
8
碎石
碎石基础必须整平捣实，轨枕之间应填满碎石，碎石粒度为20-40mm
使用地点
钢筋场
跨距
轨道长度
序号
测量项目
参考标准
实测结果
是否合格
测量人
1
两轨道轨顶高差
不大于10mm
2
钢轨的纵向坡度倾斜度
不大于5/1000
3
轨距误差
6mm
4
钢轨接头间隙
2-4mm
5
两侧接头错开距离
不小于1.5m
6
接头处两轨顶高度差
不大于2mm
7
轨道垫块和轨枕，轨距拉杆，止挡和限位撞架
轨道应通过垫块和轨枕可靠地接地，每间隔6m设轨距拉杆一个。钢轨接头必须有轨枕支承，不得悬空，轨道止挡和限位撞架安装位置合理，撞架与止挡距离不小于2m
9
排水
基础有排水设施，严禁存水
结论及处理措施：
测量时间：
测量人
安装单位意见：
负责人：
年 月 日
材设科意见：
负责人：
年 月 日
安全科意见：
负责人：
年 月 日
总工程师意见
负责人：
年 月 日

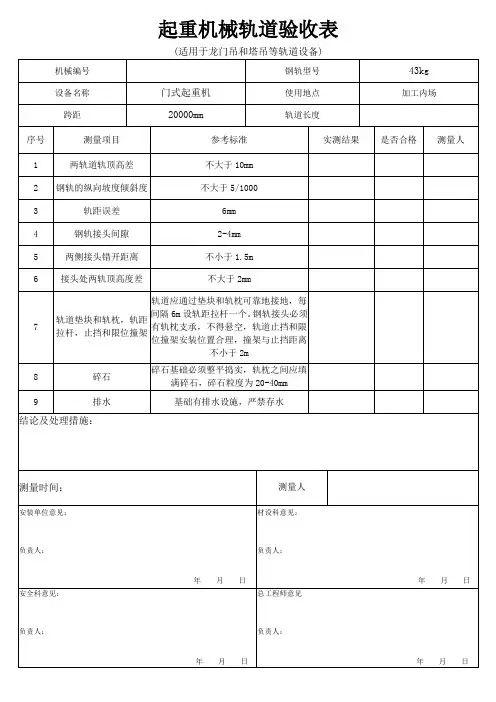

起重机械轨道验收表
(适用于龙门吊和塔吊等轨道设备)
管理编号
TJBJ(ZE)-151
钢轨型号43kg设备 Nhomakorabea称门式起重机
