P3全彩LED产品规格参数

P3全彩显示屏取自室内全彩LED显示屏系列中的一款。

P3室内全彩LED显示屏是室内全彩LED显示屏系列产品中清晰度最高的产品，产品采用SMD表贴工艺生产，每平米像素点是111111个，可播放高清视频文件，属于高端LED显示屏产品系列，可应用于多种场合用于发布视频广告，播放高清视频电影，电视等。

技术参数：项目规格产品型号PH6 PH7.62 PH8 PH10像素间距（mm） 6 mm 7.62 mm 8 mm 10 mm物理像素密度（/27777 17222 15625 10000 ㎡）像素组成1R1G1B 1R1G1B 1R1G1B 1R1G1B模组解析度32*32 32*32 32*32 32*32模组尺寸（长192*192 244*244 256*256 320*320 mm*宽mm）亮度（cd/㎡）≥1500 ≥1300 ≥1500 ≥1000最佳视距(m ） 6 m 7.6 m 8 m 10 m 最大功率（W/㎡） 950 1200 1200 1000 白平衡亮度 700 700 800 800 驱动方式 恒流驱动 1/8扫描恒流驱动 1/8扫描恒流驱动 1/8扫描 恒流驱动 1/8扫描左右视角 ＞150度 显示模组亮度均匀性 ＜5%控制方式 与电脑显示屏同步显示无中继有效通讯距离 非屏蔽双绞线传输距离为100米，最大传输距离可达130米多模光纤传输距离可达500米，单模光纤传输距离可达15公里。

像素失控率 小于十万分之一（行业标准：小于万分之一）电源开关 自动开关 开关电源负荷 5V/40A 软 件LED 演播室p3全彩led 显示屏参数及报价此次就先为大家介绍到这儿。

南京酷彩数码科技有限公司/是一家致力于提供专业商业显示解决方案，及产品、销售、销售、生产、服务于一体的高新科技企业，是KONKA 和PANDA 、BARCO 等大型企业重要战略合作伙伴和品牌供应商，并共享全国网络服务资源。

P3室内高清LED全彩大屏幕
参数
像素间距：3mm
灯管配比：1红1绿1蓝三合一贴片
参数
模组分辨率：64pixel〔宽〕×32Pixel〔高〕
模组尺寸：192mm〔宽〕×96mm〔高〕
最优观看距离：≧
参数
最大亮度：>1300cd/㎡
校正后亮度：>1200d/㎡(6500K°色温下,校正后)
屏幕水平视角：120 度 (±60 度)
屏幕垂直视角：120度 (±60 度)
最优可视距离：1.5m～50m〔参考值〕
灰度校正：16bits
比照度：1000:1
亮度调节：256级手动/自动/时间表
驱动方式：恒流驱动
刷新频率：>400Hz
换帧频率：>140帧/秒
控制方式：计算机控制，逐点一一对应，视频同步，实时显示
控制距离：采用光纤通讯，最长控制距离600米
显示接口：DVI/VGA，视频〔多种制式〕
软件接口：DLL动态库
显示模式：1280×1024/1024×768等
输入信号：DVI/VGA，视频〔多种制式〕、RGBHV、复合视频信号、S-VIDEO、YPbPr〔HDTV〕
特性
连续工作时间：>72小时
屏幕寿命：>100000小时
无故障时间：>10000小时
工作环境温度：摄氏-20度～+70度
工作环境湿度：温度-20℃～65℃
防护等级：屏体正面不小于IP23
防护性能：超温/过载/掉电/图像补偿/各种校正技术/过流/过压/防雷
屏体重量：<20Kg/平米。

P3室内全彩显示屏单元板技术参数
一、主要元件生产厂家
序号名称型号品牌备注
1 发光管芯红色晶元
2 发光管芯绿色晶元
3 发光管芯蓝色晶元
4 电子元器件74HC24
5 上海明微
5 电子元器件TP6272
6 上海明微
6 电子元器件74H138 上海明微
7 电子元器件74H4953 上海明微
8 发送卡801 深圳灵星雨
9 接收卡801 深圳灵星雨
10 多媒体显卡DVI 深圳灵星雨
11 开关电源40A/5V 常州创联
二、技术参数
A、P3室内全彩显示屏单元板主要技术参数（三合一）
（1）结构示意图
结构说明：每个像素点内封装1红1纯绿1纯蓝共三颗LED发光管。

（2）像素点参数
序号项目参数
1.像素规格2121
2.物理像素间距3mm
3.像素组成1红1纯绿1纯蓝
4.像素封装美国道康宁硅胶、ABS阻燃罩壳
5.像素亮度7.50cd/颗
6.像素密度111111点/ m2。

产品规格书SPECIFICATION产品型号：室内表贴P3三合一全彩(192*192)产品编码：A4-0300-L1-RGB0-8200文件编号版本V1制作审核批准页数生效日期.目录目录 (1)1.适用范围 (2)2.产品说明 (2)3.产品介绍 (4)4.信号引脚定义 (5)5.单元板孔位图 (6)6.单元板配件 (6)7.显示屏安装及使用注意事项 (7)8．产品维修 (10)1.适用范围本技术手册仅适用于室内P3（64*64）三十二扫全彩表贴三合一单元板。

2.产品说明2.1. 室内P3三十二扫表贴三合一单元板构成：PCB（电路板）、2121表贴三合一灯管（由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点）、驱动集成芯片、塑胶套件。

2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换，可显示视频、图像和文字信息等2.3. 单元板的特点;●使用超高亮的LED和优质的塑胶件●高对比度可达到良好的显示效果●重量轻易于安装、拆卸●可进行单点、单灯维护，成本低●采用恒流方式驱动LED，发光均匀，功耗低●像素间距为3.0mm，共有64*64个像素点，每个像素点由1R1G1B三灯组成●单元板具有掉电保护功能。

2.4 单元板图片正面图背面图3.产品介绍3.1 LED参数封装2121颜色品牌型号亮度波长数量R 晶元8*8mil130-169mcd620-625nm1颗G 晶元9*10mil360-468mcd515-520nmB 晶元9*10mil42-54.6mcd465-470nm3.2屏体技术参数：屏体技术参数最大功耗570 W/㎡使用环境室内最佳视距≥3.0m 盲点率小于万分之三亮度≥800 cd/㎡屏体平均功耗300-350W/㎡屏幕水平视角120±10度屏幕垂直视角120±10度单元板技术参数像数点间距 3.0mm 每平方密度111111Dots/㎡分辩率64x64=4096Dots结构特点灯驱合一像素构成1R1G1B 驱动方式1/32扫恒流驱动输入电压 4.8-5.5V 套件材料聚碳酸酯PC料重量274 g 单元板功率21W尺寸（长宽厚)192*192*12.2（mm）最大电流4.2A200W开关电源带载数量<8块P3全彩单元板系统参数换帧频率>60帧/秒刷新频率≧1200HZ]控制方式计算机控制，逐点一一对应，视频同步，实时显示亮度调节256级手动/自动注：接收卡需配带有“E”信号的卡；如：灵星雨908M；卡莱特接收卡5A-75 配卡时需要注意！3.3电气参数电气参数电源输入电压AC220/100±15%V 视实际需要而定电源输入频率50/60 HZ电源电气规格5V*30A 40A 60A 80A W数据传输途径超五类网线数据传输距离国标网线100m,多模光纤500m,单模光纤20km米适用环境工作湿度≤90% RH环境温度-10℃—50℃度储存温度-40℃-60℃度平均无故障时间10000hours使用寿命100000hours控制系统同步控制系统电脑配置满足下列条件；主板必须拥有不少于倆条PCT插槽和和一条PCI-E插槽；有倆个USB接口；要求配备有DVI接口输出的独立显卡4.16P排针信号引脚定义5.底壳孔位图注：详细见孔位图资料!6.单元板配件室内P3三十二扫全彩表贴三合一单元板(螺丝)备件室内P3十六扫全彩表贴三合一单元板(磁铁)备件名称规格名称规格SMD芯片74HC245SMD芯片恒流芯片6618SMD芯片74HC04SMD芯片7258/2012贴片灯管2121 （RGB）排线16P/18CM直插式2针3孔电源线22CM+34CM/2.5㎡7 .显示屏安装及使用注意事项7.1 静电防护高亮度蓝色、绿色、白色产品及CMOS 管是对静电敏感的，在使用上需要注意静电的电涌会损坏或破坏产品，与产品接触的工作台请用导电的台垫通过电阻接地；烙铁的尖端一定要接地。

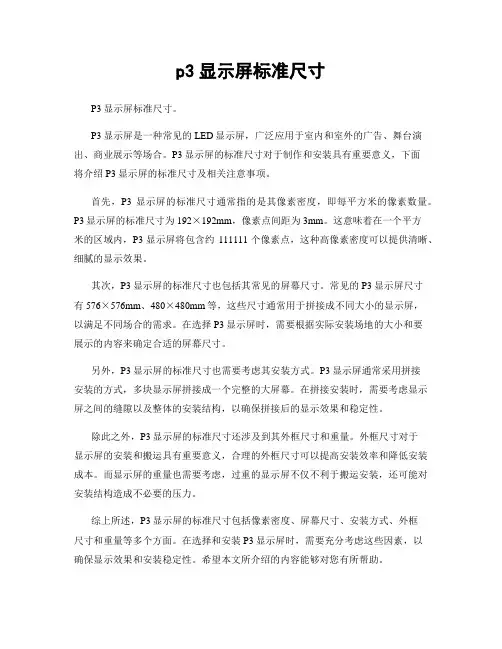

p3显示屏标准尺寸P3显示屏标准尺寸。

P3显示屏是一种常见的LED显示屏，广泛应用于室内和室外的广告、舞台演出、商业展示等场合。

P3显示屏的标准尺寸对于制作和安装具有重要意义，下面将介绍P3显示屏的标准尺寸及相关注意事项。

首先，P3显示屏的标准尺寸通常指的是其像素密度，即每平方米的像素数量。

P3显示屏的标准尺寸为192×192mm，像素点间距为3mm。

这意味着在一个平方米的区域内，P3显示屏将包含约111111个像素点，这种高像素密度可以提供清晰、细腻的显示效果。

其次，P3显示屏的标准尺寸也包括其常见的屏幕尺寸。

常见的P3显示屏尺寸有576×576mm、480×480mm等，这些尺寸通常用于拼接成不同大小的显示屏，以满足不同场合的需求。

在选择P3显示屏时，需要根据实际安装场地的大小和要展示的内容来确定合适的屏幕尺寸。

另外，P3显示屏的标准尺寸也需要考虑其安装方式。

P3显示屏通常采用拼接安装的方式，多块显示屏拼接成一个完整的大屏幕。

在拼接安装时，需要考虑显示屏之间的缝隙以及整体的安装结构，以确保拼接后的显示效果和稳定性。

除此之外，P3显示屏的标准尺寸还涉及到其外框尺寸和重量。

外框尺寸对于显示屏的安装和搬运具有重要意义，合理的外框尺寸可以提高安装效率和降低安装成本。

而显示屏的重量也需要考虑，过重的显示屏不仅不利于搬运安装，还可能对安装结构造成不必要的压力。

综上所述，P3显示屏的标准尺寸包括像素密度、屏幕尺寸、安装方式、外框尺寸和重量等多个方面。

在选择和安装P3显示屏时，需要充分考虑这些因素，以确保显示效果和安装稳定性。

希望本文所介绍的内容能够对您有所帮助。

P3室内LED显示屏控标参数PH3术指标型号及规格说明投标设备主要部件技术介绍表，20ms额：1.5KV 投标单位全程（盖章）：法人代表或授权代表签字：年月日投标产品技术及规格偏离表招标项目名称：项目LED显示屏设备采购工程招标编号：（一）货物需求一览表和系统要求1、LED屏幕位置及安装尺寸92、系统范围10（二）技术要求1、认证、检验及执行标准2、产品及产品组件3、LED屏4、其他5、主要性能及技术需求1 全彩LED屏幕※1.P3室内全彩；※2.宽m，高m；最终尺寸以图纸为准。

※3.单元箱体尺寸（长/宽/厚）：576mm×576mm×70mm ；※4.像素结构：贴片式LED1R,1G,1B采用芯片原厂金线封装，提供所投产品生产厂商或分销商或代理商认可的经销资格证明文件；※5.亮度可随环境亮度的变化自动调节；※6.显示系统具备（非线性）单点亮度校正、单点颜色校正、实时监控,一箱一卡；※7.驱动方式：横流驱动；※8.刷新频率≥3840HZ；※1.P3室内全彩；※2.宽m，高m；最终尺寸以图纸为准。

※3.单元箱体尺寸（长/宽/厚）：576mm×576mm×70mm ；※4.像素结构：贴片式LED1R,1G,1B采用芯片原厂金线封装，提供所投产品生产厂商或分销商或代理商认可的经销资格证明文件；※5.亮度可随环境亮度的变化自动调节；※6.显示系统具备（非线性）单点亮度校正、单点颜色校正、实时监控,一箱一卡；※7.驱动方式：横流驱动；※8.刷新频率≥3840HZ；完全响应。

第一章显示屏安装方式及系统构成一、LED显示屏的常用安装方式说明：选用何种安装方式，依据具体的安装环境而定，相对而言，各有各的用途与优势。

还与屏体的大小重量有关。

我公司根椐客户的具体情况为客户作全方位的指导，包括从屏体前期设计、屏体及周边配件的选购指导、屏体整体的安装与施工作、并在后期派出专业的项目工程师现场指导，为用户免费设计LED显示屏的安装施工图纸，保证屏体及相应配套设备的采购与安装完成。

（室内全彩案例）（户个全彩屏案例）二、系统结构图如下图所示，显示系统为VGA同步显示系统，VGA同步即VGA显示器上的内容可完全同步地在大屏上显示，这种结构的显示屏由播出机、控制板、屏体等组成，相互连接的关系如图所示，图中播出机为一台PC计算机，内含VGA专用显卡、采集卡。

播出机一方面负责显示内容的信息收集，并将待显示的内容按LED显示屏要求的特定格式和一定的播出顺序在VGA显示器上显示；另一方面把VGA显示器上显示的画面通过采集卡，向控制板上发送，采集卡是VGA用于显示卡到LED屏之间的接口卡。

通过该卡，VGA显示器上的数据，以一定的速率实时向显示屏传送，控制板接受来自采集卡的信号，并将该信息自动分配到LED显示屏的每个单元板，从而完成显示屏所需要的各种信号，使LED显示屏体显现出色彩逼真、动态感强的画面。

屏体是LED最终显示单元，它由LED显示模块框架、电源和各种信号连线而构成。

（一）显示屏体――――――（厂家生产）显示屏的控制线路接收来自计算机的信号，通过驱动电路，使LED点阵面发光。

显示屏由LED发光器件和控制电路组成，整个显示屏由结构相同的单元板组成，单元板可以互换，这将使得屏体的安装、维护，更为简洁、方便。

显示屏的面积可根据客户的要求，由整数个单元箱组成。

（二）计算机及其外部设备――――――（通用扩展部件，用户可自行选配）在系统中，屏体播放的内容都是由计算机制作、处理，然后通过线路传输给显示屏体的控制系统。

室内P3mm L E D设计方案全彩屏产品方案设计单位：深圳市创鑫彩科技有限公司网址：地址：深圳市光明新区公明镇长风路福圳工业园C栋7楼联系人：姚珍旭区域经理手机：电话：0755- 传真：0755-一、企业简介深圳市创鑫彩科技有限公司位于深圳市光明新区，自创立以来专注于LED 显示屏的研发、生产、销售和服务领域，致力于为客户提供全方位的产品解决方案。

股东与核心技术研发团队拥有5年-8年行业经验,专注于LED技术领域的研究和LED全彩显示屏的生产、销售和服务，致力于为客户提供全方位的解决方案，是LED光电领域领先的综合运营服务企业，拥有行业内先进、齐全的全自动快速组装流水线，产能产值高居行业前列。

本司自成立之日起，我们就以向客户提供高质量的LED显示屏及光电产品和良好的售前售后服务为己任，同时在公司的发展壮大过程中，不断提高自身的设计开发和生产能力, 已经完成多项LED显示屏系统工程。

我们拥有高素质的管理队伍以及专业的LED全彩显示屏产品开发和设计队伍。

严格的ISO9001-2000质量控制体系，现代化的管理模式，完善的销售网络和良好的售前售后服务，是我们提供高质量产品和不断发展的根本。

创鑫彩以良好职业道德、可靠品质、全方位服务获得了市场认可。

创鑫彩一直坚持“信誉为先、质量可靠、客户至上、服务至上”的经营原则，与新老客户精诚合作、互惠互利、共同发展。

本司建立了一套完善的客户服务体系，并由一支强大的、训练有素的、技术过硬的服务团队，负责全程的销售服务。

售前制定详细的产品技术方案，售中进行显示屏安装指导，售后对产品故障提供保修服务并进行客户关怀。

公司承诺为客户提供2年的产品质量保险，并进行终生维护，免费提供培训、安装图，并且定期巡检售出的产品，为及时高效地满足客户需求。

“长风破浪会有时，直挂云帆济沧海”。

创鑫彩昨日取得的成绩，已属过去；今日的灿烂，正在演绎；明日的辉煌，还需要更多的人来编织。

让我们共同祝愿让我们共同祝愿：创鑫彩的明天更美好！1.1公司荣誉注册资金1000万元人民币ISO质量体系认证3C认证质量检验报告信用等级证管芯产地证明质量体系证书外观设计证书CE认证FCC认证RoHS认证1.2公司管理1.3产品远销全球◆产品销往美国、巴西、阿根廷、日本、英国、俄罗斯、沙特、印度等50多个国家和地区。
