一般来说，地震相总是与某一级别的沉积相或沉积 体系相当，通过解释可将地震相转为沉积相。但是二者 之间不存在绝对的对应关系。
常见测井曲线形状的沉积环境意义：
柱 状－无明显变化趋势，代表教均一的不含泥页岩的纯砂岩 或碳酸盐岩；风成、辫状河、碳酸盐岩陆棚、生物礁、 海底峡谷充填等沉积。
漏斗状－向上变粗，顶部突变；冲溢扇、分流河口砂坝、碎屑 滨岸平原、障壁岛、浅海蓆状砂、碳酸盐浅滩化层序、 海底扇等沉积
钟 状－向上变细，底部突变；河流、潮坪、海进陆棚砂沉积
地震（seism），自上个世纪20年代问世以来，已发展成为 油气勘探必不可少的重要技术手段。它是利用岩层传播、反射 地震波的特性，采用人工激发地震波，并用专门仪器接收和记 录反射波信号，然后对获得的资料进行处理、解释，从而查明 地下地质情况。包含地震资料采集、处理、解释三个方面。
地震资料解释－将地震信息转换成地质信息。其核心是依 据地震剖面的特征，应用地震原理和地质理论，赋予其明确的 地质意义。
1-5 岩体几何形态 岩体（砂体）几何形态指岩相或地层单元的空间展布
特征，反映不同沉积作用类型及沉积环境。 剖面形态/平面形态 河道充填：顶平底凸的透镜状/带状 边 滩：板状/带状或团块状 湖 泊：蓆状或板状/环带状 滨 岸：蓆状或板状/带状 三 角 洲：透镜状或蓆状/扇状、鸟足状 浊 流：蓆状、板状/扇状、带状
反映沉积速率－生活在沉积物内的底栖生物的 位置会根据上覆沉积的多少发生变化，形成的遗迹 的特征可反映沉积速率和沉积间断。
反映水体流动状况－流动强弱，流动方向
反映水体深度－不同类型遗迹化石的形成深度 不同；一般层面的痕迹是水愈深愈复杂，层内的痕 迹是由浅水－深水，垂直－倾斜－水平。
遗迹相（ichnofacies ）－不同沉积环境的遗迹 化石及其组合特征
常见测井曲线形状的沉积环境意义：
柱 状－无明显变化趋势，代表教均一的不含泥页岩的纯砂岩 或碳酸盐岩；风成、辫状河、碳酸盐岩陆棚、生物礁、 海底峡谷充填等沉积。
漏斗状－向上变粗，顶部突变；冲溢扇、分流河口砂坝、碎屑 滨岸平原、障壁岛、浅海蓆状砂、碳酸盐浅滩化层序、 海底扇等沉积
钟 状－向上变细，底部突变；河流、潮坪、海进陆棚砂沉积
地震（seism），自上个世纪20年代问世以来，已发展成为 油气勘探必不可少的重要技术手段。它是利用岩层传播、反射 地震波的特性，采用人工激发地震波，并用专门仪器接收和记 录反射波信号，然后对获得的资料进行处理、解释，从而查明 地下地质情况。包含地震资料采集、处理、解释三个方面。
地震资料解释－将地震信息转换成地质信息。其核心是依 据地震剖面的特征，应用地震原理和地质理论，赋予其明确的 地质意义。
1-5 岩体几何形态 岩体（砂体）几何形态指岩相或地层单元的空间展布
特征，反映不同沉积作用类型及沉积环境。 剖面形态/平面形态 河道充填：顶平底凸的透镜状/带状 边 滩：板状/带状或团块状 湖 泊：蓆状或板状/环带状 滨 岸：蓆状或板状/带状 三 角 洲：透镜状或蓆状/扇状、鸟足状 浊 流：蓆状、板状/扇状、带状
反映沉积速率－生活在沉积物内的底栖生物的 位置会根据上覆沉积的多少发生变化，形成的遗迹 的特征可反映沉积速率和沉积间断。
反映水体流动状况－流动强弱，流动方向
反映水体深度－不同类型遗迹化石的形成深度 不同；一般层面的痕迹是水愈深愈复杂，层内的痕 迹是由浅水－深水，垂直－倾斜－水平。
遗迹相（ichnofacies ）－不同沉积环境的遗迹 化石及其组合特征
沉积相综合解释技术6
可进一步分为席状、楔形、帚状、透镜状、丘 状、充填状等;外形与结构往往具有一定的相关关 系。
席状－反射单元的上下界面平行或近平行,厚度相对稳定; 内部常具平行结构或发散结构。一般出现在较稳定的深水 沉积区,如深湖、陆棚、陆坡及深海盆地。
楔形－在倾向上其厚度向一个方向逐渐增厚,向相反方向 减薄,在走向上则是席状的，常具发散结构。往往出现在滨 浅湖、陆坡等环境中,一般指示冲积扇或扇三角洲沉积相类 型。
地震资料采集施工示意图源自3-2 地震相的概念地震相－由特定的地震反射参数所限定的三维空间的 地震单元，其地震反射特征与相邻单元不同，是特定的 沉积相或地质体的地震响应。
一般来说，地震相总是与某一级别的沉积相或沉积体 系相当，通过解释可将地震相转为沉积相。但是二者之 间不存在绝对的对应关系。
3-3 地震相参数及特征
连续性：
指反射同相轴的连续性，与地层本身的连续性 有关,主要反映地层的连续程度及沉积条件变化。 一般反射连续性好表明地层连续性好,沉积条件稳 定的较低能环境;反之,连续性差代表较高能的不 稳定沉积环境。
3-4 典型地震相实例
浊流－海底扇沉积的地震相特征
注意： 沉积岩（层）的任何一种特征
（相标志）都可能存在多解性，因 此进行沉积相解释时，需要利用尽 可能多的资料综合分析。
根据前积结构的内部形态差别,可进一步分为：
S形前积结构, 斜交形前积，S形-斜交复合前积。
乱岗状结构:是由不规则、连续性差的反射段组成,常有非 系统性反射终止和同相轴分叉现象;反映分散性弱水流沉 积,常见于三角洲、扇三角洲或三角洲间湾沉积中。
杂乱状结构:是一种不规则、不连续反射。它可以是高能 不稳定环境的沉积作用,如浊流沉积;也可是同生变形或构 造变形造成,如滑塌、泥石流、河道及峡谷充填;另外,许多 火成岩体、盐丘、泥丘、礁等地质体,也可由于内部成层 性差或不均质性造成杂乱反射。
席状－反射单元的上下界面平行或近平行,厚度相对稳定; 内部常具平行结构或发散结构。一般出现在较稳定的深水 沉积区,如深湖、陆棚、陆坡及深海盆地。
楔形－在倾向上其厚度向一个方向逐渐增厚,向相反方向 减薄,在走向上则是席状的，常具发散结构。往往出现在滨 浅湖、陆坡等环境中,一般指示冲积扇或扇三角洲沉积相类 型。
地震资料采集施工示意图源自3-2 地震相的概念地震相－由特定的地震反射参数所限定的三维空间的 地震单元，其地震反射特征与相邻单元不同，是特定的 沉积相或地质体的地震响应。
一般来说，地震相总是与某一级别的沉积相或沉积体 系相当，通过解释可将地震相转为沉积相。但是二者之 间不存在绝对的对应关系。
3-3 地震相参数及特征
连续性：
指反射同相轴的连续性，与地层本身的连续性 有关,主要反映地层的连续程度及沉积条件变化。 一般反射连续性好表明地层连续性好,沉积条件稳 定的较低能环境;反之,连续性差代表较高能的不 稳定沉积环境。
3-4 典型地震相实例
浊流－海底扇沉积的地震相特征
注意： 沉积岩（层）的任何一种特征
（相标志）都可能存在多解性，因 此进行沉积相解释时，需要利用尽 可能多的资料综合分析。
根据前积结构的内部形态差别,可进一步分为：
S形前积结构, 斜交形前积，S形-斜交复合前积。
乱岗状结构:是由不规则、连续性差的反射段组成,常有非 系统性反射终止和同相轴分叉现象;反映分散性弱水流沉 积,常见于三角洲、扇三角洲或三角洲间湾沉积中。
杂乱状结构:是一种不规则、不连续反射。它可以是高能 不稳定环境的沉积作用,如浊流沉积;也可是同生变形或构 造变形造成,如滑塌、泥石流、河道及峡谷充填;另外,许多 火成岩体、盐丘、泥丘、礁等地质体,也可由于内部成层 性差或不均质性造成杂乱反射。
第14章沉积环境和相及PPT课件
划分为亚相、微相。沉积微相是物理、化学、生物特征 相对均匀的微环境及在该环境下形成的沉积物(岩)特征 的综合。沉积微相研究是当今我国石油部门精细沉积学 研究的主要途径；
沉积相是沉积环境的产物或物质表现；
沉积相是沉积物(岩)所反映的形成环境，即沉积相与沉
积环境为同义词。其中第二种、第一种理解为广大学者 所接受。
2020/10/13
2
沉积相
沉积相(facies)是沉积相研究领域的核心概念，不同学 者理解有所不同。当今有三种相的概念：
我国石油部门的地质工作者普遍把沉积相理解为沉积环 境及在该环境下形成的沉积物(岩)特征的综合。这种沉 积相的概念包含了沉积环境和沉积特征两个方面内容。
并依据沉积环境和沉积特征的差异把同一沉积相进一步
2020/HANK YOU FOR YOUR GUIDANCE.
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
汇报人：XXXX 日期：20XX年XX月XX日
5
2020/10/13
1
沉积环境
沉积环境(sedimentaryenvironment)是地球表面 上沉积物的堆积场所，每一种沉积积环境都具有 特定的物理、化学、生物等特征。严格讲，沉积 环境是在物理上、化学上和生物上不同于相邻地 区的一块地球表面。它是以沉积为主的自然地理 单元。按地质营力分大陆、海洋和过渡环境等。
第十四章沉积环境和相及聚煤模式
知识点： ▪沉积环境 ▪沉积相 ▪沉积模式 ▪聚煤模式 参读书目： ▪ 1989《沉积岩和沉积相模式及建造》 ▪ Reading 1985 《沉积环境和相》（中译本） ▪李恩田 1985 《沉积盆地分析》 ▪ 1994 《含煤旋回层及其成因模式 》 ▪《国外煤田地质》1994.1期1——10页
沉积相是沉积环境的产物或物质表现；
沉积相是沉积物(岩)所反映的形成环境，即沉积相与沉
积环境为同义词。其中第二种、第一种理解为广大学者 所接受。
2020/10/13
2
沉积相
沉积相(facies)是沉积相研究领域的核心概念，不同学 者理解有所不同。当今有三种相的概念：
我国石油部门的地质工作者普遍把沉积相理解为沉积环 境及在该环境下形成的沉积物(岩)特征的综合。这种沉 积相的概念包含了沉积环境和沉积特征两个方面内容。
并依据沉积环境和沉积特征的差异把同一沉积相进一步
2020/HANK YOU FOR YOUR GUIDANCE.
感谢阅读！为了方便学习和使用，本文档的内容可以在下载后随意修改，调整和打印。欢迎下载！
汇报人：XXXX 日期：20XX年XX月XX日
5
2020/10/13
1
沉积环境
沉积环境(sedimentaryenvironment)是地球表面 上沉积物的堆积场所，每一种沉积积环境都具有 特定的物理、化学、生物等特征。严格讲，沉积 环境是在物理上、化学上和生物上不同于相邻地 区的一块地球表面。它是以沉积为主的自然地理 单元。按地质营力分大陆、海洋和过渡环境等。
第十四章沉积环境和相及聚煤模式
知识点： ▪沉积环境 ▪沉积相 ▪沉积模式 ▪聚煤模式 参读书目： ▪ 1989《沉积岩和沉积相模式及建造》 ▪ Reading 1985 《沉积环境和相》（中译本） ▪李恩田 1985 《沉积盆地分析》 ▪ 1994 《含煤旋回层及其成因模式 》 ▪《国外煤田地质》1994.1期1——10页
沉积岩石学课件：16章 沉积相概念和综合分类

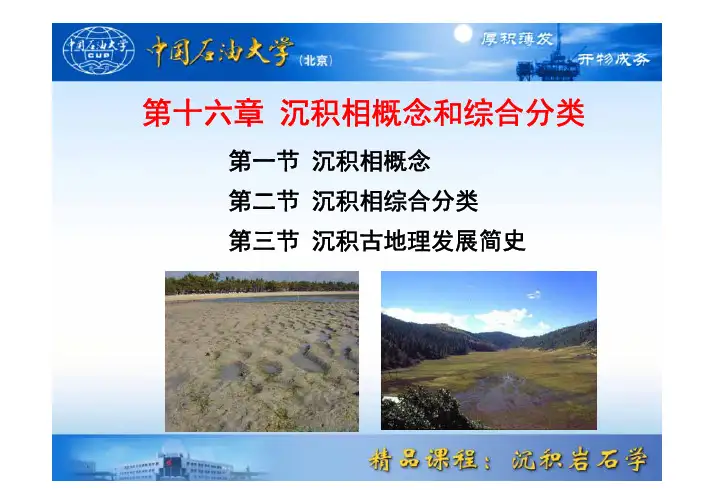

第十六章沉积相概念和综合分类第一节沉积相概念第二节沉积相综合分类第三节沉积古地理发展简史本章重点1、环境与相的基本要素和概念2、相序定律和相模式3、沉积相划分方案第一节沉积相概念1、沉积相的概念（facies）①丹麦Steno,1669: 一定地质时期地表某一部分的全貌－－环境。
1、沉积相的概念②瑞士Gressly,1838:相是沉积物变化的总和，它表现为这种或那种岩性的、地质的或古生物的差异。
－－物质表现1、沉积相的概念③前苏联鲁欣，1953：相就是能表明沉积条件的岩性特征和古生物特征的有规律的综合。
－－物质表现1、沉积相的概念④美国Selly,1970：沉积相是指具有特有的岩石学、岩体几何形态、古生物、沉积构造古流向等特征的沉积体。
－－物质表现1、沉积相的概念⑤中国地质系统：沉积环境的古代产物－－物质表现⑥中国石油大学：指沉积环境及在该环境下形成的沉积岩（物）特征的综合1、沉积相的概念⑥中国石油大学：沉积环境是指在物理、化学和生物学方面均有别于相邻地区的一块地球表面。
包括下列要素：沉积环境要素：1、自然地理条件：海、陆、河、湖等2、气候条件：干湿、冷热3、构造条件：隆起、凹陷4、沉积介质物理性质：介质类型、能量等5、沉积介质化学性质：Eh,pH，盐度印尼现代湖泊沉积环境现代河－沼泽沉积环境现代河流－湖泊沉积环境沉积岩（物）特征：1、岩性特征：颜色、成分、结构和构造等2、古生物特征：生物的种属和生态3、地球化学特征：相关指标4、其他特征：地球物理方面－－相标志⑦相关术语：1、沉积相＝相2、岩相＝相的一部分3、岩相古地理＝岩相＋环境Sedimentary facies古地理－Paleogeography1、岩相古地理（Lithofacies paleogeography）2、生物古地理（Biofacies paleogeography）3、构造古地理（Tectonic paleogeography）⑧沉积古地理研究任务1、阐明地层沉积类型和分布规律2、确定沉积作用和海陆变迁3、表明沉积古地理对沉积矿产的控制4、恢复沉积盆地的形成演化及与油气富集关系⑨沉积古地理研究内容1、沉积岩成因标志2、现代沉积环境－将今论古3、地球物理资料沉积响应4、沉积序列和沉积模式5、沉积古地理编图6、物理和数学模拟⑩沉积古地理研究方法1、现代沉积和野外露头2、岩石学和古生物学3、地球物理和地球化学4、物理和数学模拟5、计算机和数据库2、相序定律（Walther’s law，1894）1)相序：指一种相过渡到另外一种相的、一系列相的关系和相的组合。
沉积相和沉积体系分析报告课件
实例三：某地区海底扇沉积体系分析
总结词
该实例着重研究了海底扇沉积体系的特 征、形成过程和分布规律。
VS
详细描述
海底扇沉积体系是由海底峡谷向海输送的 泥沙和砾石在海底堆积形成的沉积体系。 该实例分析了海底扇的沉积构造、粒度变 化和古水流方向，探讨了海底扇的形成机 制和演化历史。此外，海底扇沉积体系的 分析对于海洋矿产资源和海底工程的研究 具有重要的指导意义。
古生物壳体结构
壳体结构可以提供关于古生物生活习性和环境适应性 的线索。
地球化学特征分析
稳定同位素分析
01
利用氧、碳同位素分析指示水体盐度、温度等信息。
微量元素分析
02
某些微量元素如Fe、Mn、Sr等的含量和分布可以指示沉积环境。
有机地球化学分析
03
有机碳、脂肪酸等有机化合物可以提供关于古植被、气候等信息。
THANKS
感谢观看
实例二：某地区三角洲沉积体系分析
总结词
该实例探讨了三角洲沉积体系的形成过程、结构和分布规律。
详细描述
三角洲沉积体系是由河流携带的泥沙在海洋入口处堆积形成的沉积体系。该实例分析了三角洲的沉积 结构、相带分布和演化历史，揭示了三角洲的形成机制和变化规律。此外，三角洲沉积体系的分析有 助于了解油气资源的分布和开发前景，对于海洋工程和海岸防护也具有指导意义。
沉积构造特征分析
层面构造
如波痕、雨痕等，反映沉 积时的水动力条件。
层理构造
如水平层理、斜层理等， 指示沉积物的搬运和沉积 方式。
生物遗迹
如虫孔、生物扰动等，揭 示古生物活动和沉积环境。
古生物特征分析
古生物种属
不同种属的古生物适应不同的生存环境。
沉积相的概念及综合分类.ppt
六、相序递变规律（Walther 相律）
1 相序定律：只有那些没有间断的，现在能看到的相互邻接的相 和相区，才能重叠在一起”，或者说，只有在横向上成因相近且紧密 相邻而发育着的相，才能在垂向上依次叠覆出现而没有间断。 2. 相模式 （Sedimenary facies model）——以相序递变规 律为基础，以现代沉积环 境和沉积物特征的研究为 依据，从大量的研究实例 中，对沉积相的发育的演 化加以高度的概括，归纳 出带有普遍意义的沉积相 的空间组合形式 。
沉积岩石学
Sedimentary petrology
课程负责人：杨友运 ２００６年１０月 课程负责人：杨友运 ２００６年１０月
第十五章 沉积相的概念及综合分类
第一节 沉积相及相关概念 第二节 沉积环境和沉积相的分类 第三节 沉积相的识别标志及分析方法
第一节
沉积相以及相关概念
一、沉积相的概念
相这一概念最早由丹麦地质学家Steno（1669）引入地质文献， 并认为相是在一定地质时期内地表某一部分的全貌。1838年瑞士地 质学家格列斯利（Gressly）开始把相的概念用于沉积岩，他认为 “相是沉积物变化的总和，它表现为这种或那种岩性的、地质的或 古生物的差异”。
3、沉积岩的结构——粒度分析方法
粒度大小受流水作用强度的控制，与沉积物形成环境的关系极为 密切，因此，粒度分析资料广泛地用于沉积岩的成因分析。五十年代 末期以来，运用粒度分析解释沉积环境的方法很多，比较有效的有： 概率成因图解、CM图、粒度参数离散图以及因子分析、判别分析等方 法。
二、生物标志
四、相模式
以相序递变规律为基础 , 以现代沉 积环境和沉积物特征的研究为依据 , 从 大量现代和古代研究的实例中对沉积相的 发展和演变加以高度规律性的概括 , 归 纳出带有普遍意义的沉 积相的空间组合 形式 ( 横向的和纵向的 ) , 称为相模式 。或者说 , 相模式是某种沉积环境中 各 种沉积特征的全面概括。 沃克 (R. G. W a 1 k e r , 197 G) 认为 , 标准相模式应起到以下四方面 作 用 : ①对于比较的目的来说 , 它必须起一个 标准的作用 ; ②对于进一步观察来说 , 它必须起提纲 和指南的作用 ③对于新的地区 , 它必须起预测的作用 ; ③对于所代表的环境或系统的水动力学解 释来说 , 它必须起一个基础的作用。
沉积相和沉积体系分析报告PPT课件( 37页)
• 砂体形态
• 地球化学标志：稳定同位素、微量元素
3、沉积相分析方法
相分析的就是依据沉积物的特征，在综合分 析各种指相标志的基础上，恢复沉积物形成时 沉积环境及沉积历史
相分析的三个阶段 单剖面（单井）相分析
剖面对比相分析（等时地层对比）
平面相分析
1、从被研究地层的最完整露头或岩心剖面着手
作详细的垂向剖面、确定沉积间断、冲刷面、不整合、小间断等；确定动物群的 存在与缺失
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江
河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
2、确定和解释可能的层序成因
与已知沉积作用层序联系；确定剖面内沉积相的重复情况
3、作观察特征的比较表
与现代和古代沉积过程进行比较；作沉积过程的推测；选择样品作详细分析，确 定可能的沉积过程
4、扩大研究其它露头和岩心
确定横向上成分分析的变化；编制有意义的变量图；把平面和垂向沉积类型与已 知沉积过程相联系
•外部几何形态：席状、楔状、滩状、透镜状等 •连续性 •振幅 •频率 •速度 （3）、地震相图的编制
六、沉积盆地的沉积体系
1. 冲积沉积体系 2. 河流沉积体系 3. 沼泽沉积体系 4. 湖泊沉积体系 5. 三角洲沉积体系 6. 滨海碎屑沉积体系 7. 浅海碎屑沉积体系 8. 碳酸盐岩沉积体系
5、归纳和确定
确定剖面或许多剖面与大地构造特征之间的关系；获得补充岩心、露头剖面或一 些新资分析
• 地球化学标志：稳定同位素、微量元素
3、沉积相分析方法
相分析的就是依据沉积物的特征，在综合分 析各种指相标志的基础上，恢复沉积物形成时 沉积环境及沉积历史
相分析的三个阶段 单剖面（单井）相分析
剖面对比相分析（等时地层对比）
平面相分析
1、从被研究地层的最完整露头或岩心剖面着手
作详细的垂向剖面、确定沉积间断、冲刷面、不整合、小间断等；确定动物群的 存在与缺失
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江
河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
2、确定和解释可能的层序成因
与已知沉积作用层序联系；确定剖面内沉积相的重复情况
3、作观察特征的比较表
与现代和古代沉积过程进行比较；作沉积过程的推测；选择样品作详细分析，确 定可能的沉积过程
4、扩大研究其它露头和岩心
确定横向上成分分析的变化；编制有意义的变量图；把平面和垂向沉积类型与已 知沉积过程相联系
•外部几何形态：席状、楔状、滩状、透镜状等 •连续性 •振幅 •频率 •速度 （3）、地震相图的编制
六、沉积盆地的沉积体系
1. 冲积沉积体系 2. 河流沉积体系 3. 沼泽沉积体系 4. 湖泊沉积体系 5. 三角洲沉积体系 6. 滨海碎屑沉积体系 7. 浅海碎屑沉积体系 8. 碳酸盐岩沉积体系
5、归纳和确定
确定剖面或许多剖面与大地构造特征之间的关系；获得补充岩心、露头剖面或一 些新资分析
沉积相综合解释技术
Sandy bedform DA－Downstream-accretion macroform
GB－Gravej bars and bedform
1
4-1-4 网状河
OF－overbabk fines SB－Sandy bedform CH－channels
环境特征： 物理的－单向水流，牵引流，能量高/低。 化学的－淡水，Ph中，Eh﹥0 生物的－淡水生物，陆生植物
有关术语 ：
河流沉积主要岩相类型 ：
根据河道形态的河流分类：
4-1-2 曲流河
OF－overbank fines SB－Sandy bedform
曲流河沉积的构成单元：
曲流河理想沉积序列：
1
曲流河沉积实例：
沉积相综合解释技术

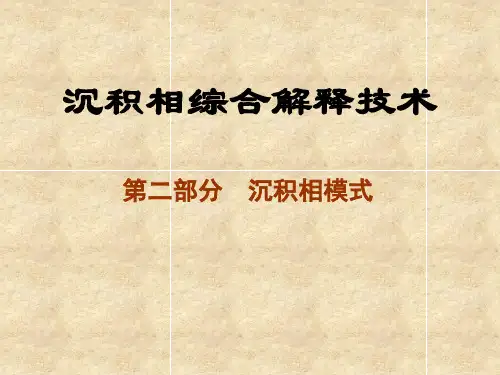

第二部分 沉积相模式
相模式的概念
相模式（沉积相模式）－对特定沉积环境的环境特 征及其所形成的沉积岩（物）特征的全面概括。
相模式的四个方面作用： ◆ 研究中对比的标准 ◆ 进一步观察的提纲和指南 ◆ 对新研究的预测和指导 ◆ 水力学解释的基础
第四章 陆源碎屑沉积相模式
4-1 河流相模式 4-1-1 概述 河流沉积是地层记录中最重要的部分之一： ◆ 可出现在各种大地构造背景 ◆ 对构造运动和海平面变化极为敏感 ◆ 蕴藏多种不可再生矿产 阿拉斯加Prudhoe Bay和中国大庆的巨型 油田，南非的一些金、铀、金刚石矿，西 弗吉尼亚、肯塔基二叠系的煤，阿尔伯达、 怀俄明、科洛拉多三叠系的煤
GB－Gravej bars and bedform
1
4-1-4 网状河
OF－overbabk fines SB－Sandy bedform CH－channels
环境特征： 物理的－单向水流，牵引流，能量高/低。 化学的－淡水，Ph中，Eh﹥0 生物的－淡水生物，陆生植物
有关术语 ：
河流沉积主要岩相类型 ：
根据河道形态的河流分类：
4-1-2 曲流河
OF－overbank fines SB－Sandy bedform
曲流河沉积的构成单元：
曲流河理想沉积序列：
1
曲流河沉积实例：
沉积相综合解释技术
第二部分 沉积相模式
相模式的概念
相模式（沉积相模式）－对特定沉积环境的环境特 征及其所形成的沉积岩（物）特征的全面概括。
相模式的四个方面作用： ◆ 研究中对比的标准 ◆ 进一步观察的提纲和指南 ◆ 对新研究的预测和指导 ◆ 水力学解释的基础
第四章 陆源碎屑沉积相模式
4-1 河流相模式 4-1-1 概述 河流沉积是地层记录中最重要的部分之一： ◆ 可出现在各种大地构造背景 ◆ 对构造运动和海平面变化极为敏感 ◆ 蕴藏多种不可再生矿产 阿拉斯加Prudhoe Bay和中国大庆的巨型 油田，南非的一些金、铀、金刚石矿，西 弗吉尼亚、肯塔基二叠系的煤，阿尔伯达、 怀俄明、科洛拉多三叠系的煤
沉积相模式PPT课件
1.潮湿扇
(1)粗大砾石主要集中于扇根部分，且多为碎屑支撑的 块状层，砾石磨圆较好，叠瓦状排列常见。岩体呈 透镜状或原始水平层叠覆，偶而夹有平行层或交错 层砂砾岩透镜体。
3.大陆边缘深海环境:(1) 被动大陆边缘 (2)活动大陆边缘
4.深大洋
二 大陆环境沉积物的 特征及其影响因素
• 1.大陆环境沉积物(岩)的特征 • 2.影响大陆环境沉积的因素
1.大陆环境沉积物(岩)的特征
(1)沉积物成分--以碎屑岩、粘土岩为主， 碳酸盐岩和盐岩一般少见
(2)结构构造--碎屑物多具棱角状,分选不好. 层理极为多样,
第三章 沉积相模式
第一节 相模式的概念
相模式可以有不同的表示方式，如理想的垂向相序， 立体图解和数学方程等。这些模式是我们认识复杂的 自然现象和作用过程的理想的简化形式。Walker(1979) 认为，一个好的相模式除了本身是一个环境的概括之 外， (1)可以作为对比的标准； (2)可以作为进一步研究的提纲和指南； (3)可以对新区进行预测； (4)可以作为环境或体系水动力条件解释的基础。
(2) 漫 流 沉 积 -- 漫 流 沉 积 物主要由碎屑组成，可 含有少量粘土和粉砂。 常呈块状，亦可出现交 错层理或细的纹层。形 成席状或片状沉积体
(3)筛状沉积--当源区供 给冲积扇主要为砾石而 无或极少其他粒级的物 质时，在冲积扇的表层 便堆积了舌状砾石层。 扇体表层的砾石层就称 为筛状沉积。筛状沉积 主要由次棱角状的粗大 砾石组成，分选较好， 其间充填物较少
海相沉积（录像）
（5）通常把浅海分为陆缘海和陆表海两种类 型:
(1)陆缘海是指大陆外缘的陆棚区，又称陆棚海。 与陆表海相比，其深度较大(最大200～300m)。宽 度较小(最宽160～400km左右)，坡度较陡(平均坡 度在0.4～2m/km)。陆缘海一边为陆地，一边为深 海盆地，有活跃的潮汐作用，水动力条件较强。
沉积相的概念及综合分类.ppt
决 口 扇
河道 边缘
心 滩 相 河 床 滞 留
辫状河相一维模式
辫状河相二维模式
第三节 沉积相的识别标志及分析方法
一、岩石学标志
1.颜色：自生色主要决定于岩石中含铁自生矿物及有机质的种类和数量， 粘土岩、化学岩和生物 化学岩的自生颜色对古 水介质的物理化学条件 有良好的反映，是良好 的地球化学指标。 2、岩石类型及矿物成分： 其中尤以原生沉积的自生 矿物可指示沉积环境，重矿物 可指示物源区母岩的性质。岩 石类型除了在一定程度上可以 指示沉积环境外，还可指示沉 积环境的构造状况及古气候条件。
沃尔索相律示意图
沉积相命名：地理＋岩性 湖泊砂泥岩相、河道砂岩相、浅海碳酸盐岩相。
习惯上在使用时将沉积相简化为地理环境
海相、陆相、河流相、湖相、三角洲相。
第二节
沉积环境和沉积相的分类
一、沉积环境的分类
按照大的自然地理区划，可分出大陆环境、海洋环境与海陆过 渡环境。
二、沉积相分类
首先划分为三个相组——陆相组、海相组和海陆过渡相组。然后 根据次级环境和沉积物特征划分为若干个相，每个相可划分为若干 个亚相，每个亚相又可划分为若干个微相（如下表）。
四、岩相 一定环境中形成的岩石或岩石组合，是沉积相的主 要组成部分。 五、沉积体系
Fisher (1967): 沉积体系是成因由现代或古代推测沉积 过程和沉积环境联系的三维组合； Brown 和 Fisher（l977）：一种在成因上被依然起作用 的 ( 现代的 ) 或者推测的 ( 古老的 ) 作用和环境 ( 三角 洲、河流、障壁岛等 )联系在一 起的三维岩相组合 。 Scott (1969): 沉积体系是指空间上关联的三维组合； Reading(1978): 沉积体系是成因上或环境上相互关系。
河道 边缘
心 滩 相 河 床 滞 留
辫状河相一维模式
辫状河相二维模式
第三节 沉积相的识别标志及分析方法
一、岩石学标志
1.颜色：自生色主要决定于岩石中含铁自生矿物及有机质的种类和数量， 粘土岩、化学岩和生物 化学岩的自生颜色对古 水介质的物理化学条件 有良好的反映，是良好 的地球化学指标。 2、岩石类型及矿物成分： 其中尤以原生沉积的自生 矿物可指示沉积环境，重矿物 可指示物源区母岩的性质。岩 石类型除了在一定程度上可以 指示沉积环境外，还可指示沉 积环境的构造状况及古气候条件。
沃尔索相律示意图
沉积相命名：地理＋岩性 湖泊砂泥岩相、河道砂岩相、浅海碳酸盐岩相。
习惯上在使用时将沉积相简化为地理环境
海相、陆相、河流相、湖相、三角洲相。
第二节
沉积环境和沉积相的分类
一、沉积环境的分类
按照大的自然地理区划，可分出大陆环境、海洋环境与海陆过 渡环境。
二、沉积相分类
首先划分为三个相组——陆相组、海相组和海陆过渡相组。然后 根据次级环境和沉积物特征划分为若干个相，每个相可划分为若干 个亚相，每个亚相又可划分为若干个微相（如下表）。
四、岩相 一定环境中形成的岩石或岩石组合，是沉积相的主 要组成部分。 五、沉积体系
Fisher (1967): 沉积体系是成因由现代或古代推测沉积 过程和沉积环境联系的三维组合； Brown 和 Fisher（l977）：一种在成因上被依然起作用 的 ( 现代的 ) 或者推测的 ( 古老的 ) 作用和环境 ( 三角 洲、河流、障壁岛等 )联系在一 起的三维岩相组合 。 Scott (1969): 沉积体系是指空间上关联的三维组合； Reading(1978): 沉积体系是成因上或环境上相互关系。
沉积相综合解释技术(6)
解释性等值线图又有两种基本类型： a.定量的－等值线代表具体的数值，如等厚图和 构造图。 b.定性的－等值线不代表具体的数值，如岩相图， 生物相图，地质图，或地球物理响应分区图。
2021/6/8
8
定量类图件－是用等高线(contour)或等值线(isopach)在二 维平面的纸上反映三维的形态。
例如：
3，不在主体分布带上的矩形 极有可能是潮汐三角洲。
4，由最大值开始勾画等值线， 注意等值线要尽可能与矩形 一致；向海方向等值线间隔 较小，向陆间隔较大。厚到 薄勾绘砂岩厚度等值线2。9
4.作业
a.砂岩等厚图－曲流河 b.砂岩等厚图－三角洲
2021/6/8
30
问题解答?
构造图 反映作 图地层 现在的 地下地 形特征。
等厚图 或等时 图分别 从地质 或地球 物理概 念反映 厚度。
2021/6/8
9
定性类图件－用于反 映地层的某些方面特 征的分布平面图。例 如，反映沉积相和岩 石类型，地球物理测 井曲线特征、古生物 化石等。通常定性类 图件是作为定量类图 件的支撑。
每一种图件都有助于说明解释者的观点。
资料得到充分利用。
图件数量尽可能少。
5，检查
图件是否正确反映了解释结果？
地层、相带和构造的走向是否与区域地质背景相符合？
是否还有其它不同的可能解释？
是否还有其它不同的图件更能说明观点？
所有相关资料是否与解释结果相吻合？
图件是否太复杂？能否用更简单的图件达到同样的效果？
2021/6/8
27
作图步骤：
作砂岩总厚 等值线图－反映 砂岩分布特征；
根据岩性和 测井资料分析三 角洲的亚相。
2021/6/8
28
2021/6/8
8
定量类图件－是用等高线(contour)或等值线(isopach)在二 维平面的纸上反映三维的形态。
例如：
3，不在主体分布带上的矩形 极有可能是潮汐三角洲。
4，由最大值开始勾画等值线， 注意等值线要尽可能与矩形 一致；向海方向等值线间隔 较小，向陆间隔较大。厚到 薄勾绘砂岩厚度等值线2。9
4.作业
a.砂岩等厚图－曲流河 b.砂岩等厚图－三角洲
2021/6/8
30
问题解答?
构造图 反映作 图地层 现在的 地下地 形特征。
等厚图 或等时 图分别 从地质 或地球 物理概 念反映 厚度。
2021/6/8
9
定性类图件－用于反 映地层的某些方面特 征的分布平面图。例 如，反映沉积相和岩 石类型，地球物理测 井曲线特征、古生物 化石等。通常定性类 图件是作为定量类图 件的支撑。
每一种图件都有助于说明解释者的观点。
资料得到充分利用。
图件数量尽可能少。
5，检查
图件是否正确反映了解释结果？
地层、相带和构造的走向是否与区域地质背景相符合？
是否还有其它不同的可能解释？
是否还有其它不同的图件更能说明观点？
所有相关资料是否与解释结果相吻合？
图件是否太复杂？能否用更简单的图件达到同样的效果？
2021/6/8
27
作图步骤：
作砂岩总厚 等值线图－反映 砂岩分布特征；
根据岩性和 测井资料分析三 角洲的亚相。
2021/6/8
28
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Modern Dunes
1
1
1
Lower plane beds
1
1
Antidunes
层面构造：波痕－层理在层面上的反映； 雨痕、雹痕、干裂－极浅水/暴露
1
同生变形构造－快速沉积（三角洲、浊流）
递变层理/粒序层理－沉积物重力流沉积
Graded bedding
1-3 生物化石标志
作用）。
红色、黑色、绿色、灰色 ……
自生矿物： 反映环境的物理化学条件－温度、Ph、Eh、水体深
度等
例如－含铁自生矿物： 褐铁矿－赤铁矿－海绿石－绿泥石－菱铁矿－黄铁矿 （ 氧化 ―― 弱氧化/弱还原 － 还原 －强还原）
岩石类型： 一般不是良好的相标志，但是某些特殊岩类形
成条件比较局限，可以指示沉积环境。
沉积相综合解释技术
沉积岩沉积相基础知识：
几个问题： ◈ 沉积岩的定义？ ◈ 沉积物质的主要来源？ ◈ 简述沉积岩的形成过程。 ◈简述沉积岩的分类。
沉积环境：在物理上，化学上及生物上有别于相邻地区的 地球表面。
相（facies）：某些可识别特征的综合 岩相－沉积岩的岩石学特征综合，
如交错层砂岩相，笔石页岩相 生物相，遗迹相，地球化学相
波痕－保存在层面上的床沙形体 交错层理－保存在层内的床沙形体迁移痕迹
反映沉积流体类型： 巨型交错层理－大气流 潮汐层理、羽状交错层理－潮汐 浪成交错层理，丘状/洼层理（HCS/SCS）－波浪 水平层理、沙纹层理、板/槽状交错层理－单向水流 递变层理－重力流
反映水动力条件： 水平层理－沙纹层理－板/槽状交错层理－逆行沙波层理 （弱――――――――――――――――――强）
指示水体氧化还原状况：缺乏底栖生物、生物种类单调 －还原
指示水体深度：松藻（10-50m水深）、水螅（潮间50m）、珊瑚和苔藓虫（几米-50m米）、腕足（10200m）、腹足（大陆-深海）、颗石藻（大于200m）
指示水体浊度：海绵、珊瑚、腕足、三叶虫大多是清水， 瓣鳃、有孔虫、介形虫一般混浊水
指示水体温度：珊瑚、海绵生活在温暖水区，硅藻主要 是寒冷水区
沉积相解释成果： 图件
相律（WALTHER 相律；相序递变律）:
在连续的没有间断的地层剖面中，垂向上有 成因联系的相相互叠置出现的顺序与它们在横向 上出现的顺序是一致的。
即只有在横向上彼此相邻且具有成因联系的 相，才能在无间断的连续沉积的地层剖面中相互 叠置。
―反映沉积相在空间和时间上的有序性。
第一部分 相标志（沉积相鉴别标志）
沉积相－①沉积环境的物质表现――描述性 ②即是沉积环境――解释性 ③特定沉积环境及其在该环境中形成的沉积岩 （沉积物）特征的综合――描述+解释
沉积相主要包括两部分－沉积岩和沉积环境；而沉积 岩最重要的是岩石类型，古沉积环境最核心的古地理 特征，因此也有学者提倡用“岩相古地理”，以避免 对沉积相概念理解上的差异。
①岩石学特征－岩石的成分、结构、构造、颜色、类型、 自生矿物等
②沉积构造－反映流体性质及特征。具有水力学意义的原 生沉积构造，如层理构造，层面构造变形构 造等
③生物化石－指示海陆环境,水体盐度,深度,浊度 遗体化石（实体化石，Body Fossils） （大化石，微体化石，超微化石） 遗迹化石（Trace Fossils）
沉积相的分类:
以沉积环境的分类为基础
相组 ―― 相 ―― 亚相 ―― 微相
〜 sets facies sub 〜 mi00字左右）
沉积相分析是利用各种资料分析沉积岩的形 成作用和形成过程，并解释和重塑古沉积环境。
沉积相分析最基本的工具： 相律、相标志、相模式、
生物是环境的重要组成部分，生物的生存生活 过程就是对环境的适应过程；生物（特别是低等 生物）对环境特别敏感。因此，生物化石是最重 要的相标志之一。
（问题：广盐性生物/窄盐性生物）
1-3-1 遗体化石（实体化石）
包括大化石、微体化石、超微化石，反映海/陆环境、水 体盐度、温度、深度、浊度、含氧状况等
岩石结构： 颗粒粒度－与沉积流体性质和沉积作用有关 （问题：常用的粒度分级标准？粒度分级表） 沉积物（岩）的粒度资料取得－筛析、薄片粒度分析 粒度概率累积曲线－次总体代表搬运方式， 斜率反映分选性 粒度C－M图－反映搬运方式 C－第一百分位数，代表最大搬运能力 M－中值，代表平均搬运能力
指示盐度：
研究（古）生物的种属、骨骼成分、形态、生活习性等 与环境的关系－（古）生态学
1
1
相应地，不同的沉积环境有不同的生物化石组合
注意：利用生物化石进行沉积相分析（沉积环境解释）时，特别要注意区分原地化石与异地 化石。异地化石不能反映其生活环境。
1-3-2 遗迹化石（痕迹化石）：
保存在岩石中的地史时期生物（主要是动物）生活活动 （居住、运动、捕食、代谢等）的痕迹。
能反映沉积环境特征（物理的、化学的、生 物的）及沉积作用过程的沉积岩的特征。
沉积流体种类，性质；流体动力条件；水体 深度，浊度；Eh和Ph值；盐度；动植物种类， 数量等
沉积环境标志
沉积相分析就是利用相标志来研究和解释沉 积岩的形成（沉积）过程及沉积时环境的特征， 以达到了解由此决定的沉积岩空间分布规律和其 他性质，从而为油气勘探开发服务之目的。
④岩体(砂体)形态－平面形态，剖面形态 ⑤古水流方向 ⑥剖面结构（沉积层序）－一套有成因联系的沉积岩层的
岩石学特征在纵向上的变化规律。 ⑦测井响应 ⑧地震响应
1-1 岩石学标志 颜色：主要与矿物成分、变价元素价态、有机质含量
等有关。 原生色－继承色：主要由碎屑物质所产生的颜色。
自生色：由自生矿物所产生的颜色。 次生色―由原生色变化形成的颜色（表生或风化
颗粒支撑性－反映流体性质 颗粒支撑－牵引流沉积
颗粒支撑性－反映流体性质 基质支撑－重力流沉积
园度－反映搬运介质性质（牵引流/重力流，大 气流）；搬运距离；沉积过程被改造程度
颗粒表面特征－风成砂霜面，冰石责石有特殊 擦痕，海滩砂常有V形撞击痕等。
1-2 沉积构造标志
层理－反映沉积流体性质与流态 弗劳德数：Fr＝V/（gD）1/2
