分励脱扣器原理说明分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱器，，以切二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。

．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。

断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。

．具有复式脱扣器。

反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。

脱扣方式有热动、电磁和复式脱扣3种。

.空气开关内部比较精密，原理却甚为简单。

它在入线和出线间串了个10几20圈的电感，电主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

三、断路器的基本结构和工作原理（补充）断路器的基本结构和工作原理了，先附上其结构示意图如下低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投1?2定程度(3失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。

SH R 630
Ics (kA) AC380/400/415V
150
140
130
120
100
70
60
50
30
0
SH R
125
SH R 250
SH R 400
SH R 630
NM8
NM8
NM8
NM8
NM8
热磁式脱扣器
长延时保护:Ir=0.8~1.0In 瞬时保护: Ii=5~10In
智能式脱扣器
NM8
壳架电流
标准
分断能力代号
极数
Icu (kA)
AC380/400/415V
Ics (kA)
AC380/400/415V
分励、欠压脱扣器
附件 辅助、报警触头 手动操作机构
电动操作机构
125
S
H
R
1P、2P、3P、 4P
50
70
150
50
70
150
250
400/630
EN 60947-2 / IEC 60947-2
欠压脱扣器 UM6:AC220V UQ6:AC380V （用于NM8-125） UM5:AC220V UQ5:AC380V （用于NM8-250/400/630 NM8S-125/250/400/630） UM7:AC220V UQ7:AC380V （用于NM8(S)-800/1250） 辅助触头 AX（用于整个系列） 报警触头 AL（用于整个系列）.
3,4
3,4
3,4
3,4
3,4
35 25 35 35 50 65 85 35 50 65 85 35 50 65 85
18 13 18 18 25 33 43 18 25 33 43 18 25 33 43

NM8
国（区）别 中国 中国 中国 中国 中国 中国
申请号 ZL03145501.8 ZL01132088.5 ZL01132307.8 ZL02137201.2 ZL03159155.8 200410069595.2 ZL01254485.X ZL01254890.1 ZL02267161.7 ZL03252749.7 ZL99202035.2 ZL03273116.7 200620160705.0 200720143458.8 ZL00333041.9 ZL02314242.1 ZL02314241.3 200430020764.4 200730110184.8
表示欠压脱扣器；
NM7
NM7 - 250
S
P
/ 250
/3
3
10
2
型号
壳架等级 分断能力代号 操作方式代号
额定电流
极数
脱扣器类型 00 无附件 08 报警触头 10 分励脱扣器 20 辅助触头
附件代号
用途 无代号： 配电用 2： 电动机保护
NM7 MCCB
125 250 400 630 800
C 经济型 S 标准型 H 较高型 R 限流型
NM1
NM1
NM1系列预付费电表专用脱扣器适用于与IC 卡预付费电表配套使用，当用户IC卡中无余
额时，预付费电表专用脱扣器会使断路器分
闸而断开电路，使该用户无法正常用电，并 阻止断路器再次合闸，只有当用户给IC卡再 次充一定金额后，断路器才能正常合闸。此 附件降低了供电人员的劳动强度。
NM1
NM7
国（区）别 ZA南非 PCT IN印度 BR巴西 RU俄罗斯 EP欧洲 TN突尼斯 MA摩洛哥 US美国 JP日本 AU澳大利亚 CA加拿大

分励脱扣器作用原理是什么施加适当的电信号给断路器的脱扣器，能使断路器跳闸，以断开回路。

这种脱扣器可认为是分励脱扣器. 主要用于远距离使开关分闸,以控制断开回路.如在民用建筑中非消防电源的切除中。

消防时需要停电的回路，可以选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。

欠压脱扣器,其脱扣器(线圈)正常工作时是有电压的,此电压使脱扣器的锁钩克服弹簧力,以使断路器能够正常合闸.当电压降低到其设定值时,脱扣器的锁钩会复位,断路器会跳闸.以断开回路.欠压脱扣器多用于需要在停电时,自动断开的回路,如有备电自投上母线上的三级负荷回路.断路器：用来接通、分断电路，有过热、过载、短路等功能；脱扣器：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，配合断路器达到上述功能；分励脱扣器：属于电磁脱扣部件的1种，通过外加电信号完成断路器受控脱扣的功能。

如消防状态需要切断正常供电回路，通过24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断。

断路器与分励脱扣器可以是一体的，也可以是组合装配的。

短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理。

断路器=动静触点+灭弧装置+热敏元件+电磁铁+传动机构+调节整定附件+操作手柄+连接端子+外壳断路器种类的选择摘要：任何复式电路保护设计的电气或电子产品都埋藏了故障隐患。

保护您的昂贵设备归根结底就是要对包括控制开关、电线和电源在内的整个电气系统加以保护，以避免短路和电流过大情况的发生。

目前的断路器主要有热断路器、磁断路器和通地漏泄断路器等几种。

在选择断路器时，不仅需要考虑电路特性，还应当考虑包括断路器的安装位置以及外壳尺寸方面的限制条件。

关键词：断路器种类在应用中，选择合适电路保护器件并不困难，但确实需要费一番思考。

如果电气或电子设备在设计中采用了规格制定得偏松的电路保护器件，则设备将极易因功率冲击而遭到损坏并导致起火的灾难性后果。

0.2 0.1 0.05
0.02 0.01 0.005
0.002 0.001
0.5 1 1.45 2 3 4 5 10 16 20 30 50 70 100 200 I/In
5 外形及安装尺寸
进线外形及安装尺寸
TH35-7.5型安装导轨尺寸
11 -001.40 34.5±0.50 45±0.31 7.5
线号输入端
246N 出线端
极数 1P+N 3P+N
L(mm)
36
0 -0.62
72
0 -1.20
6 订货须知
6.1 订货时要标明下列各点： 6.1.1 产品型号和名称，如 NB47S-63带分励脱扣断路器； 6.1.2 瞬时脱扣器类型及额定电流，如 C40； 6.1.3 极线数，如 1P+N； 6.1.4 订货数量，如 50台 。 6.2 订货举例，如 NB47S-63带分励脱扣器，1P+N，C40，50台。
安装地点的空气相对湿度在最高温度40℃时不超过50%，在较低的温度下可允许有较高相对湿度， 例如20℃时达90%，并考虑到因温度变化在产品上的凝露而采取必要措施。 3.4 安装类别：Ⅲ级。 3.5 污染等级：3级 3.6 安装型式：采用TH35-7.5型钢安装轨安装 3.7 安装条件
带分励脱扣断路器一般应垂直安装，各方位的倾斜度不超过5°；手柄向上为接通电源位置；安装 应无显著冲击和振动。
P1.
正泰电器与用电自动控制系统
4 结构特点
断路器具有一个过电流保护极和一个开闭中性极，并带有分励脱扣装置，具有如下特点： 4.1 开闭中性极比过电流保护极先接通后分断； 4.2 额定分断能力高，可达10kA； 4.3 断路器操作机构为带储能式自由脱扣机构，触点快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，大大提高了产品使用寿命；在正

电工 电气 （００ ． ２ １ ７ Ｎｏ ）

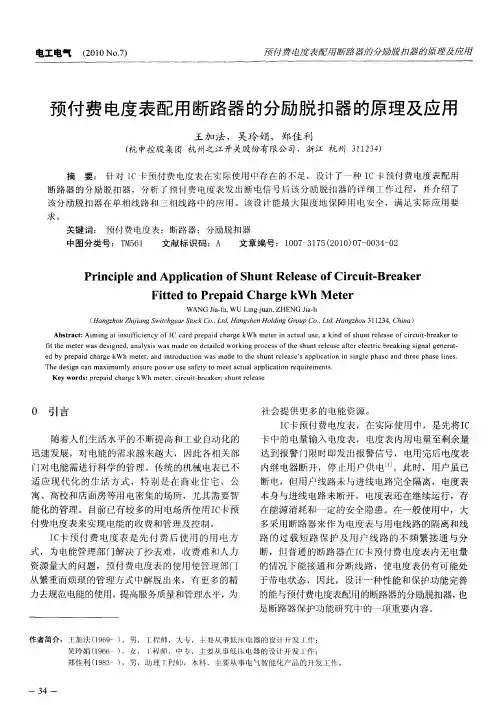

预付费 电发表 配嗣断路器 的分渤脱扣器的啜理及应甬
预 付费 电度表 配用 断路器 的分励 脱 扣器 的原 理及应 用
王 加 法 ，吴玲 娟 ， 郑佳 利
（ 申控股集 团 杭 州之江开 关股份有 限公 司，浙江 杭 州 ３ １ ） 杭 １２ ４ ３
摘 要 ： 针对 Ｉ Ｃ卡 预付费 电度表在 实际使用 中存在 的不足 ，设计 了一种 Ｉ Ｃ卡预付 费 电度表配用
断路器 的分励 脱扣器 ，分析 了予 付 费 电度表 发 出断 电信 号后 该分励脱扣 器的详细 工作过程 ，并介绍 了 负
该分励脱扣器 在单相线 路和三相线路 中的应 用 。该设计 能最大 限度 地保 障用 电安全 ，满足实 际应 用要
求。
关键 词 ： 预付 费 电度 表 ；断 路器 ； 分励 脱 扣 器 中 图分 类号 ： Ｔ ５ １ Ｍ ６ 文献 标 识 码 ：Ａ 文 章 编号 ： １０ — １５ ２ １） ７ ０ ３— ２ பைடு நூலகம் ７ ３ ７ （０ ０ ０ — ０４ ０
Ｐｒ ｎｃ ｐｌ ｎｄ Ａｐｐ ｉ ａ ｉ ｎ ｏ ｕｎｔＲｅ ｅ ｓ ｆＣｉ ｃ ｔＢｒ ａ ｅ ｉ ｉ ｅａ ｌｃ ｔｏ ｆＳｈ ｌ ａ ｅｏ ｒ ｕｉ— ｅ ｋ ｒ
路 的 过 载 短路 保 护 及 用 户 线 路 的不 频 繁 接 通 与分
断 ，但普通 的断路 器在 Ｉ 卡 预付 费电度表 内无 电量 ｃ
的情 况下 能接通和 分断线 路 ，使 电度 表仍有 可能处
Ａｂ ｔ ａ ｔ Ａｉ ｎｇ ａ ｎ ｕ ｃｉ ｎ ｙ ｏ Ｃ ａ ｄ ｐ ｅ ｉ ｈ ｒ ｅ ｋＷ ｈ ｍｅ ｅ ｎ ａ ｔ ａ ｓ ，ａ ｋ ｎ ｆ ｓ ｕ ｔｒ ｌ ａ ｅ ｏｆｃ ｒ ｕｉ ｂ ｅ ｋ ｒ ｔ ｓ ｒ ｃ ： ｍｉ ｔｉ ｓ ｆ ｅ ｃ ｆ Ｉ ｃ ｒ ｒ ｐａ ｄ ｃ ａ ｇ ｉ ｔ ｒｉ ｃ ｕ ｌｕ ｅ ｉ ｄ ｏ ｈ ｎ ｅ ｅ ｓ ｉｃ ｔ ｒ ａ ｅ ｏ ｉ ｅ ｍｅ ｅ ｓｄｅ ｉ ｎ ｄ ｎ ｌ ｓ ｓｗａ ｄｅｏｎ ｄ ｔ ｉｅ ｒ ｉ ｒ ｃ ｓ ｆｔ ｈ ｎ ｅ ｅ ｓ ｆｅ ｅ ｔ ｉ ｒ ａ ｎ ｉ ｎ ｎ ｒ ｔ ｆｔ ｈ ｔ ｒｗａ ｓ ｇ ｅ ，ａ ａ ｙ ｉ ｓｍ ａ ｅ ａ ｌ ｄ ｗｏ ｋ ｎｇ ｐ ｏ ｅ ｓ ｏ ｅ ｓ ｕ ｔｒ ｌ ａ ｅ ａ ｔ ｒｅｌ ｃ ｒｃ ｂ ｅ ｋｉ ｇ ｓｇ ａｌ ｅ ｅ ａ － ｔ ｈ ｇ ｅ ｙ ｐ ｅ ａ ｄ ｃ ａ ｇ Ｗ ｈ ｍｅ ｅ ． ｎ ｎ ｒ ｄ ｃ ｉ ｎ ｗａ ｄ ｏ ｔ ｅ ｓ ｎ ｅ ｅ ｓ Ｓａ ｐｌ ａ ｉ ｎ ｉ ｉ ｇｌ ｈａ ｅ ａ ｄ ｔ ｒ ｅ ｐｈ ｓ ｉ ｅ ． ｄ ｂ ｒ ｐ ｉ ｈ ｒｅ ｋ ｔ ｒ ａ ｄ ｉ ｔ ｏ ｕ ｔｏ ｓ ｍａ ｅ ｔ ｈ ｈｕ ｔｒ ｌ ａ ｅ’ ｐ ｉ ｔｏ ｎ ｓｎ ｅ ｐ ｓ ｎ ｈ ｅ ａ ｅ ｌｎ ｓ ｃ Ｔｈ ｅ ｉ ｎ ｃ ｎ ｍ ａ ｍｕｍｌ ｎ ｕ ｅ ｐ ｗｅ ｓ ａ ｅ ｙ ｔ ｅ ｔａ ｔ ｌａ ｐ ｉ ａ ｉ ｎ ｒ ｑｕ ｒ ｍｅ ｔ ． ｅ ｄ ｓ ｇ ａ ｘｉ ｙ ｅ ｓ ｒ ｏ ｒ ｕ ｅ ｓ ｆ ｔ ｏ ｍ ｅ ｃ ｕａ ｐ ｌｃ ｔｏ ｅ ｉｅ ｎ ｓ

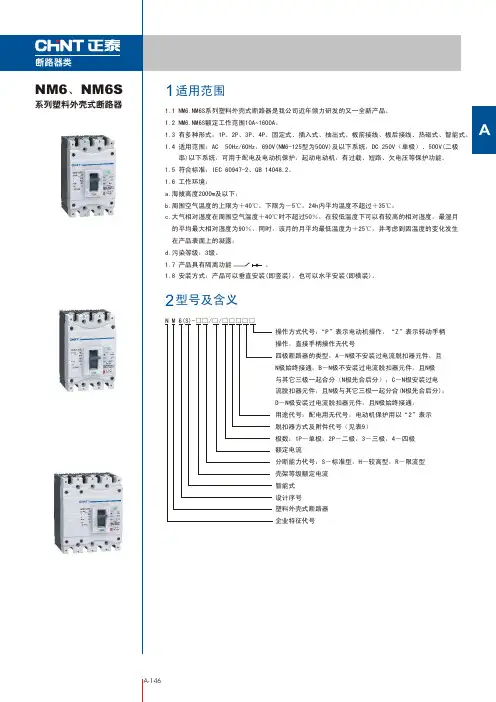

P -27P -35P -45P -55-09-17-27主要技术参数表保护特性内外部附件技术资料-57-76-8203 01NXM 系列塑壳断路器附件>>让 电 尽 其 所 能01NXM 系列塑壳断路器1215 13478NXM 系列塑壳断路器塑壳断路器，在配电线路中的线路和设备发生过载、短路、欠压时，对线路和设备提供保护，也可对电动机的不频繁起动提供过载、短路、欠压保护。

● 壳架等级NXM系列塑壳断路器：63A、125A、160A、250A、320A、400A、630A、 800A、1000A、1250A 、1600ANXMS系列电子式断路器：160A、250A、320A、400A、630A、1000A、 1250A 、1600A● 额定工作电压Ue（AC）：400/415690V （A 、A ）● 分断能力代号：S、H● 极数：2P 、3P 、4P （2P 仅适用于320A 及以下壳架产品）● 脱扣器类型：单磁固定式、热磁固定式、热可调磁固定式、电子式● 安装方式：固定式、插入式，63125壳架：230V /240V ， 400V /415V ，500V 断路器In:320ANXM-320S/4300A概述铭牌释义产品型号：壳架电流、分断能力、产品极数1In ：额定电流2Ui ：额定绝缘电压3额定频率4Ii ：额定瞬时短路电流整定值5Uimp ：额定冲击耐受电压6Cat A ：断路器使用类别 7+40℃：基准温度8具有隔离功能9Ue : 额定工作电压 10不适用于IT 系统11产品符合标准12Icu /Ics ：额定极限短路分断能力/额定运行短路分断能力13NXM -320S /4300ANXMS -320H /3300电子式脱扣器概述产品型号：壳架电流、分断能力、产品极数In ：额定电流I 可调过载脱扣器的电流整定值R ：Ui ：额定绝缘电压 额定频率Uimp ：额定冲击耐受电压 Cat B ：断路器使用类别具有隔离功能Ue ：额定工作电压 产品符合标准Icu /Ics ：额定极限短路分断能力/额定运行短路分断能力不适用于IT 系统Icw ：额定短时耐受电流123456789101112PTU接口中性极保护电流整定，两档电流可调，可关闭（OFF）可调过载脱扣器的电流整定值I ，8档可调R 长延时动作时间T 整定，4档可调R 短延时动作电流I 整定，7档电流可调，可关闭（OFF）sd 额定瞬时短路电流整定值I i ，7档可调，可关闭（OFF）电流-时间保护特性曲线123456713概述NXMLE 系列剩余电流动作保护断路器剩余电流动作断路器系列，其主要功能是对有致命危险的人身触电提供间接接触保护，对由于接地故障电流而引起的电气火灾提供保护，如绝缘损坏等。

AA3主要及技术性能参数3.1 热磁式(NM6)性能指标(见表1)表1H 4H 4R 160R/3P,4PH 654R H 6565R 85855050H 6565R 8585H 6565R 100100H 6565R 100100H 656520R 10010025H 656520R 10010025(1)注：飞弧距离为“0”时应在订货时注明，产品需特殊订做，价格另定；690V时无“0”飞弧产品。

A3.2 智能式(NM6S)性能指标(见表2)表24H 6565(1)注：飞弧距离为“0”时应在订货时注明，产品需特殊订做，价格另定；690V 时无“0”飞弧产品。

R 8585H 6565R 85854H 6565R 8585H 65654H 6565R 85854H 656520R 8585254H 656520R 858525AA200、300210、310218、318228、328236、336240、340260、360270、370不带附属装置分励脱扣器分励脱扣器 报警触头辅助触头 报警触头欠电压脱扣器 二组辅助触头分励脱扣器 辅助触头二组辅助触头欠电压脱扣器 辅助触头表9脱扣器方式及附件代号4.1 产品结构及性能特点NM6(S)系列塑料外壳式断路器采用了密封式灭弧室结构，先进的限流技术，简洁实用的脱扣机构，集体积小、分断能力高、零飞弧、热式脱扣可调、隔离功能、安装附件方便的特点于一身；既有符合国内用户使用习惯的普通板前接线方式，也有符合国外用户习惯的笼式接线方式；结构紧凑、外形美观、性能优越，具有无可比拟的性价比，外形尺寸及安装尺寸与国内外同类产品相同，是替代同类产品的理想产品。

其它4注:1、带“*”号不适合NM6-160/2P断路器。

2、NM6-160/1P断路器无任何内部附件。

*AA4.3 NM6.NM6S系列塑料外壳式断路器及其附件图63451012A 板前联接板板后联接板型号附件单台用量极数接线方式订货代号3P4P2P3P4P3P3P4PNM6-160S、H、RAD62AD63DIN 卡轨适配器NM6(S)-250S、H、RNM6-160S、H、RNM6(S)-400S、H、R2最大横截面积 150mm____4688CT61CT63CT65NM6-160S、H、RNM6(S)-400S、H、RNM6(S)-1600S、H、RRH61RH63RH65111111NM6(S)-1600S、H、R接线座3P4P3PNM6S-250S、H、RNM6(S)-400S、H、RNM6(S)-1600S、H、R抽出式机构普通板前接线接线座接线板后接线普通板前接线接线座接线板后接线11____11__延长旋转手柄NM6(S)-1250S、H、RA 型号附件单台用量极数接线方式订货代号3P4P3P3P4P4PMO60MO61MO62MO63MO64MO72MO73MO74MO75MP76MO84MO85MO86MO87MO88AC：110V220V380VDC：24V110V220V380VDC：24V110V220V380VDC：24V110V111111NM6-125S、H、RNM6(S)-250S、H、RNM6(S)-630S、H、RNM6(S)-800S、H、R电动操作机构11SH61SH62SH63SH69SH70380VDC：110V24V380VDC：110VNM6-125S、H、RNM6-160S、H、RNM6(S)-630S、H、RNM6(S)-800S、H、R3P3P4P4P型号附件单台用量极数接线方式订货代号UV60UV61UV65AC：220V 380V 380V 3P 4P 4P NM6-125S、H、R NM6-160S、H、R NM6(S)-800S、H、R NM6-160S、H、R 1111111NM6-125S、H、RNM6(S)-250S、H、RNM6-125S、H、R NM6-160S、H、R3P 4P1AX60辅助(报警)触头辅助(报警)触头一组辅助触头AXL60AX61二组辅助触头AL62一组报警触头一组辅助触头+__NM6(S)-630S、H、R NM6(S)-800S、H、R3P 4P1AX64AX65AL64AXL62一组辅助触头一组报警触头一组辅助触头+二组辅助触头AS/H/R20253216202532405012.51620253240506380100164.5 补充技术资料4.5.1 选择性保护NBH8-40B-C 曲线NB1-63B-C 曲线NM6-125S/H/RNM6-160S/H/R0.630.630.630.630.630.630.630.630.630.630.630.630.80.80.80.80.80.80.80.80.80.80.80.80.81111111111111TTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTTT0.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.50.5125160202532405063TTTTTTT0.5NBH8-40B-C 曲线NB1-63B-C 曲线NM6-125S/H/RNM6-160S/H/RTT T TT T T T T T T T T T T T T T T T T T T T T T T T T TTT T T T T T T T T T T T T T T T T T T T T T T T T T T T T TTT T T T T T T T T T T T T T T T T T T T T T T T T T T T T TTT T T T T T T T T T T T T T T T T T T T T T T T T T T T T TTT T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT TT T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T TT T T T T T T TT TTTT T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TNM6(S)-250S/H/RNM6(S)-400S/H/RT T T T T T T T T T TT T T T T T T T T T TT T T T T T T T T T T T T T T T T TT T T T T T TT T T T T T T T T T T T T T T T T T TT T T T T T T TT T T T T T T T T T T T T T T T T T T TT T T T T T T T TT T T T T T T T T T T T T T T T T T T TT T T T T T T T TT T T T T T T T T T T T T T T T T T T TT T T T T T T T TT T T T T T T T T T T T T T T T TT T T T T T T T T T T T T20253240202532405063162025324050638010012520253240506380100125160160180200250250315350400ANM6(S)-250S/H/RNM6(S)-400S/H/RNM6-160S/H/RS/H/RT T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T TT T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T T2025324020253240506316202532405010012520253240506380100125160160180200250315350400NBH8-40B-C 曲线NB1-63B-C 曲线NM6-125S/H/RA 盖板紧固螺钉护罩紧固螺钉AAAAAA-179。

分励脱扣器怎么实现消防强切1、脱扣信号是DC24V的，需要用到一个DC24V中间继电器。

a）先将DC24V脱扣信号接到中间继电器的线圈;（b）再将中间继电器的常开点串联到开关分励脱扣线图，脱扣线圈电源就可以取AC220V/380V了。

（c）将开关的辅助触点状态引出，以便将开关分合闸状态反馈回消防系统。

（也有人用DC24V中继的触点引出的，但我认为还是用开关的辅助触点较妥当，毕竟中继动作了，开关可能因故障不动作。

）2、脱扣信号为AC220V/380V的，直接将信号接到分励线圈，再将开关辅助触点引出就可以了。

（此情况较少见，但也不是没有。

）找不到图给你参考，不过按上面说的也差不多了。

非消防电源空气开关上面安装的是一个电磁分励脱线圈。

在消防上提供DC24V电源，并通过输入输出模块常开（接DC24V电源）形成开关量来带DC24V 的中间继电器。

反馈回答线接中间继电器常开（二对常开），实现交流220V／380V与消防DC24V之间的转换，以此达到非消防电源的切换要求及强--弱电的隔离转换。

消防部分在有消防信号报警时，给出一个信号。

这个信号一般是一个直流24V的电压信号，在对应的非消防负载出线断路器上安装分励脱扣器。

再加装一个24V中间继电器，把24V的消防跳闸信号接至此中间继电器。

中继的辅助触点串入断路器的分励脱扣器回路中。

如此即可实现楼主想要的功能。

分励脱扣器在切非消防负荷中的应用分励脱扣器本质上是一个分闸线圈加脱扣器，给分励线圈加上规定的电压，断路器就脱扣而分闸，当发生火灾时，消防控制室发出报警信号，这个信号一般时直流24V的电压信号，在对应的非消防负载断路器上安装分励脱扣器（如我司产品，就在电源柜输入塑壳断路器上安装分励脱扣器），在加装一个24V中间继电器，把24V的消防跳闸信号接至中间继电器，中间继电器的常开触点串联在断路器的分励线圈回路中，通过输出电源柜内中间继电器与分励脱扣器的配合切除非消防负荷，分励脱扣器额定控制电压一般为交流230V/400V，或直流220V，当电源电压等于控制电压的70%~110%之间任意电压时，则在断路器的所有操作条件下，分励脱扣器都能使断路器脱扣断开。
