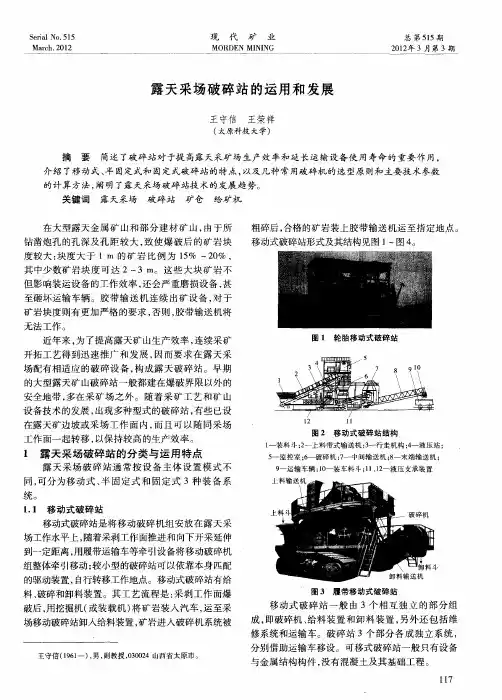

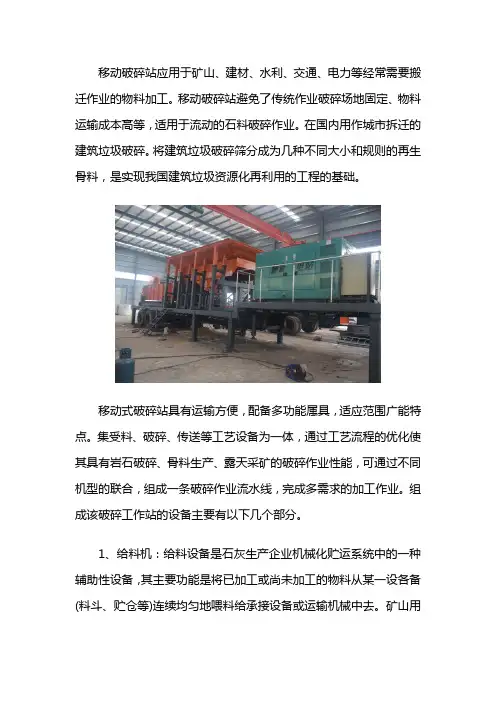

移动破碎站应用于矿山、建材、水利、交通、电力等经常需要搬迁作业的物料加工。
移动破碎站避免了传统作业破碎场地固定、物料运输成本高等,适用于流动的石料破碎作业。
在国内用作城市拆迁的建筑垃圾破碎。
将建筑垃圾破碎筛分成为几种不同大小和规则的再生骨料,是实现我国建筑垃圾资源化再利用的工程的基础。
移动式破碎站具有运输方便,配备多功能属具,适应范围广能特点。
集受料、破碎、传送等工艺设备为一体,通过工艺流程的优化使其具有岩石破碎、骨料生产、露天采矿的破碎作业性能,可通过不同机型的联合,组成一条破碎作业流水线,完成多需求的加工作业。
组成该破碎工作站的设备主要有以下几个部分。
1、给料机:给料设备是石灰生产企业机械化贮运系统中的一种辅助性设备,其主要功能是将已加工或尚未加工的物料从某一设各备(料斗、贮仓等)连续均匀地喂料给承接设备或运输机械中去。
矿山用的振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备。
2、破碎机:矿业碎石机原理上适应于海量矿山硬岩破碎,其典型花岗岩出料粒度≤40mm占90%,该机能处理边长100~500毫米以下物料。
其抗压强度最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。
矿业碎石机械是指排料中粒度大于三毫米的含量占总排料量50%以上的粉碎机械。
根据破碎的原理,重型矿山机械常用破碎机械有颚式破碎机、反击式破碎机、立式冲击式破碎机、液压圆锥破碎机、环锤式破碎机、锤式破碎机、辊式破碎机、复合式破碎机、圆锥式破碎机、双级破碎机、旋回式破碎机、移动式破碎机等。
3、振动筛:振动筛是利用振子激振所产生的往复旋型振动而工作的。
振动筛分设备按重量用途可分为:矿用振动筛,轻型精细振动筛,实验振筛机。
矿用振动筛可分为:高效重型筛、自定中心振动筛、椭圆振动筛、脱水筛、圆振筛、香蕉筛、直线振动筛等。
4、除铁器:除铁器分为平板磁选机,平板除铁器等设备。
是一种能产生强大磁场吸引力的设备,它能够将混杂在物料中铁磁性杂质清除,以保证输送系统中的破碎机、研磨机等机械设备安全正常工作,同时可以有效地防止因大、长铁件划裂输送皮带的事故发生,亦可显著提高原料品位。

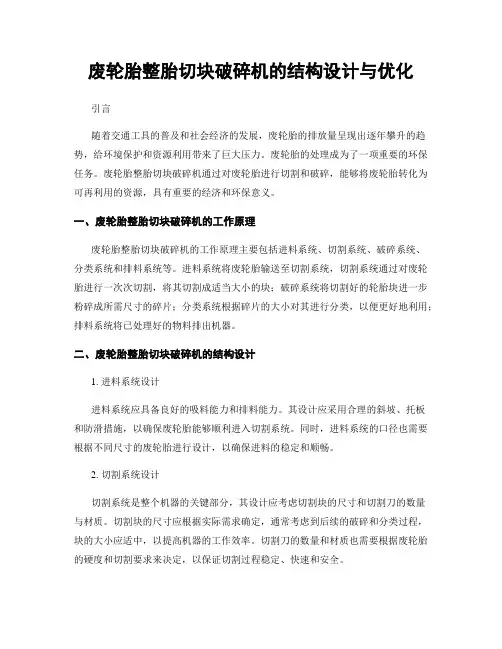

废轮胎整胎切块破碎机的结构设计与优化引言随着交通工具的普及和社会经济的发展,废轮胎的排放量呈现出逐年攀升的趋势,给环境保护和资源利用带来了巨大压力。
废轮胎的处理成为了一项重要的环保任务。
废轮胎整胎切块破碎机通过对废轮胎进行切割和破碎,能够将废轮胎转化为可再利用的资源,具有重要的经济和环保意义。
一、废轮胎整胎切块破碎机的工作原理废轮胎整胎切块破碎机的工作原理主要包括进料系统、切割系统、破碎系统、分类系统和排料系统等。
进料系统将废轮胎输送至切割系统,切割系统通过对废轮胎进行一次次切割,将其切割成适当大小的块;破碎系统将切割好的轮胎块进一步粉碎成所需尺寸的碎片;分类系统根据碎片的大小对其进行分类,以便更好地利用;排料系统将已处理好的物料排出机器。
二、废轮胎整胎切块破碎机的结构设计1. 进料系统设计进料系统应具备良好的吸料能力和排料能力。
其设计应采用合理的斜坡、托板和防滑措施,以确保废轮胎能够顺利进入切割系统。
同时,进料系统的口径也需要根据不同尺寸的废轮胎进行设计,以确保进料的稳定和顺畅。
2. 切割系统设计切割系统是整个机器的关键部分,其设计应考虑切割块的尺寸和切割刀的数量与材质。
切割块的尺寸应根据实际需求确定,通常考虑到后续的破碎和分类过程,块的大小应适中,以提高机器的工作效率。
切割刀的数量和材质也需要根据废轮胎的硬度和切割要求来决定,以保证切割过程稳定、快速和安全。
3. 破碎系统设计破碎系统旨在将切割好的轮胎块进一步破碎成所需尺寸的碎片。
设计破碎系统时,应考虑破碎机的转速、破碎机械齿的结构和材质等因素。
合理选择转速,可以有效提高破碎效率,同时降低能耗。
破碎机械齿的结构和材质需具备高耐磨性和强度,以确保长时间的稳定工作。
4. 分类系统设计分类系统根据碎片的大小对其进行分类,以便更好地利用再生资源。
分类系统的设计应满足分类过程的高效、精确和可调节性。
采用合理的筛网和振动装置,可确保碎片快速通过筛网,并根据需求进行分类。

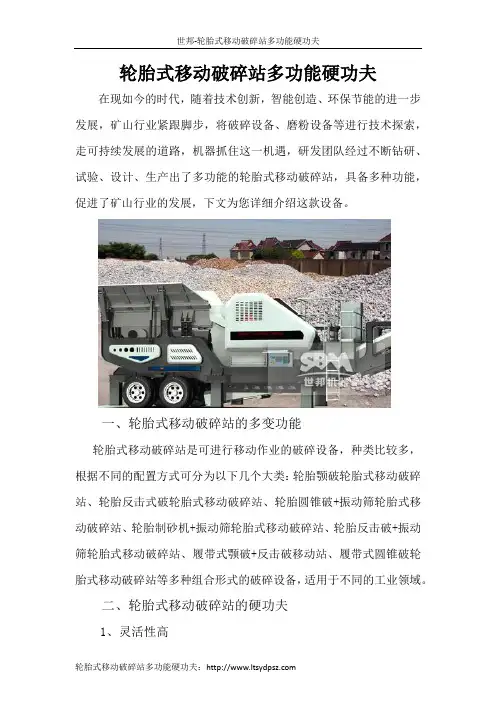

轮胎式移动破碎站多功能硬功夫在现如今的时代,随着技术创新,智能创造、环保节能的进一步发展,矿山行业紧跟脚步,将破碎设备、磨粉设备等进行技术探索,走可持续发展的道路,机器抓住这一机遇,研发团队经过不断钻研、试验、设计、生产出了多功能的轮胎式移动破碎站,具备多种功能,促进了矿山行业的发展,下文为您详细介绍这款设备。
一、轮胎式移动破碎站的多变功能轮胎式移动破碎站是可进行移动作业的破碎设备,种类比较多,根据不同的配置方式可分为以下几个大类:轮胎颚破轮胎式移动破碎站、轮胎反击式破轮胎式移动破碎站、轮胎圆锥破+振动筛轮胎式移动破碎站、轮胎制砂机+振动筛轮胎式移动破碎站、轮胎反击破+振动筛轮胎式移动破碎站、履带式颚破+反击破移动站、履带式圆锥破轮胎式移动破碎站等多种组合形式的破碎设备,适用于不同的工业领域。
二、轮胎式移动破碎站的硬功夫1、灵活性高将所有设备以车载的形式组合在一起,移动比较灵活,设备比较自由,轮胎式移动破碎站可直接深入到生产现场,环境不会对该设备造成影响,既能在普通公路上行驶,也能够在崎岖的道路上行进移动。
2、功能齐全轮胎式移动破碎站集合了破碎机、制砂机等常用生产设备,根据不同的生产需要进行自由组合,能够满足各种工业领域,破碎、筛分等多种功能均可实现,可组成先破碎后筛分的独立生产系统。
3、节省资源轮胎式移动破碎站将各类生产设备组合起来,节省了生产场地的基建和设备组装的费用和时间,到现场可快速开展工作,能够直接对物料进行破碎作业,省去周转物料的费用,也可在移动中进行生产加工,降低了生产成本。
4、节能环保整个系统中的各个模块之间经过优化,进行科学合理的搭配,破碎线密封严实,有效降低生产噪音,增加除尘喷雾装置,控制粉尘的生产,实现绿色生产,保护环境。
破碎设备目前对于人们来说已经是常见的设施设备了,大多数的破碎机一般都是用来对岩石、矿石等一些较为坚硬的物料进行破碎。
但是这些不仅仅是破碎机的市场,随着移动破碎机的出现,破碎设备的市场又被扩大了一个层面,就是建筑垃圾的回收再利用。

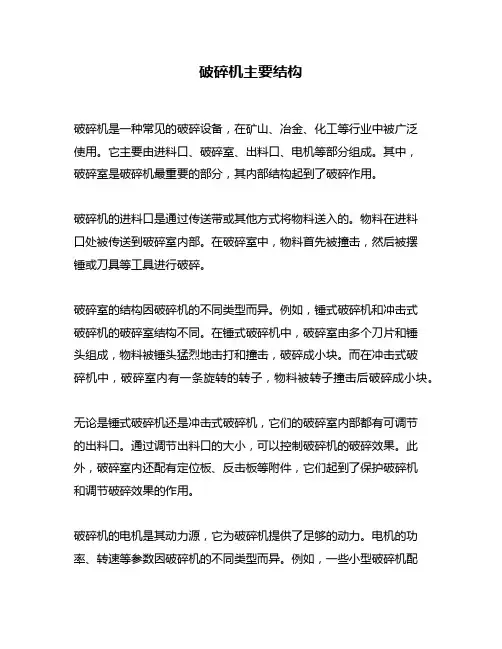

破碎机主要结构
破碎机是一种常见的破碎设备,在矿山、冶金、化工等行业中被广泛
使用。
它主要由进料口、破碎室、出料口、电机等部分组成。
其中,
破碎室是破碎机最重要的部分,其内部结构起到了破碎作用。
破碎机的进料口是通过传送带或其他方式将物料送入的。
物料在进料
口处被传送到破碎室内部。
在破碎室中,物料首先被撞击,然后被摆
锤或刀具等工具进行破碎。
破碎室的结构因破碎机的不同类型而异。
例如,锤式破碎机和冲击式
破碎机的破碎室结构不同。
在锤式破碎机中,破碎室由多个刀片和锤
头组成,物料被锤头猛烈地击打和撞击,破碎成小块。
而在冲击式破
碎机中,破碎室内有一条旋转的转子,物料被转子撞击后破碎成小块。
无论是锤式破碎机还是冲击式破碎机,它们的破碎室内部都有可调节
的出料口。
通过调节出料口的大小,可以控制破碎机的破碎效果。
此外,破碎室内还配有定位板、反击板等附件,它们起到了保护破碎机
和调节破碎效果的作用。
破碎机的电机是其动力源,它为破碎机提供了足够的动力。
电机的功率、转速等参数因破碎机的不同类型而异。
例如,一些小型破碎机配
有低功率的电机,而大型破碎机则需要高功率的电机。
综上所述,破碎机主要由进料口、破碎室、出料口、电机等部分组成。
其结构因破碎机的不同类型而异。
在破碎室中,物料被撞击、摆锤或
刀具等工具进行破碎。
通过调节出料口的大小,可以控制破碎机的破
碎效果。
电机为破碎机提供了足够的动力。

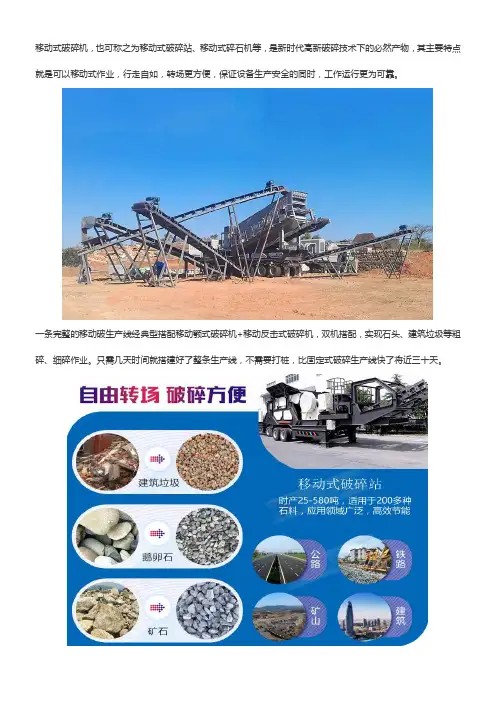

移动式破碎机,也可称之为移动式破碎站、移动式碎石机等,是新时代高新破碎技术下的必然产物,其主要特点就是可以移动式作业,行走自如,转场更方便,保证设备生产安全的同时,工作运行更为可靠。
一条完整的移动破生产线经典型搭配移动颚式破碎机+移动反击式破碎机,双机搭配,实现石头、建筑垃圾等粗碎、细碎作业。
只需几天时间就搭建好了整条生产线,不需要打桩,比固定式破碎生产线快了将近三十天。
移动式破碎机工作原理物料经给料机均匀输送到颚式破碎机内,经颚式破碎机初破后的物料经输送机送入反击式破碎机进行二次破碎,破碎出的物料经振动筛筛分,满足破碎要求的物料由输送机输出,不满足要求的物料再次进入反击式破碎机破碎,通过圆振动筛构成闭路系统,实现物料的循环破碎,成品物料由输送机输出,进行连续破碎作业。
移动破碎站性能特点1、可移动式破碎机推出消除了破碎时繁琐的钢架结构和地基的建设,节省了大量的时间,可快速选定场地,直接开到现场,不需运输,直接达到成品粒度。
2、结构一体化机组安装形式,消除了分体组件,繁杂场地基础设施安装作业,减少占地面积,尤其适用于破碎场地小,适合建筑垃圾处理。
3、另外,信联移动式破碎机模块化、智能化操作设计,一人可操作,工作更加稳定,整体产量提升,且成品规格全,粒型好。
4、而且双动力驱动,市电与柴油之间、自由切换,随时随地保持良好状态。
信联重工移动式破碎机优势1、提升了设备管理水平;2、提高生产效率5%以上;3、大大提升砂石企业经济效益;4、可为企业节约生产成本10%以上;综合来说,信联移动破碎机的综合效益高,具有很好的应用和推广价值。
移动破碎机种类移动式破碎机可以多种机型互换移动破碎设备按照行走方式,主要分为轮胎式履带式两大类。
另外,每种不同类型破碎机还可根据客户需要自由组机,主要包括鄂式轮胎移动破碎站、反击式轮胎移动破碎站、圆锥轮胎移动式破碎机、冲击式轮胎移动破碎站、重锤式轮胎移动破碎站、履带式移动破碎站,组合过程简单方便,有效实现机组一体化、配置多样性,适用范围更加广泛、灵活。

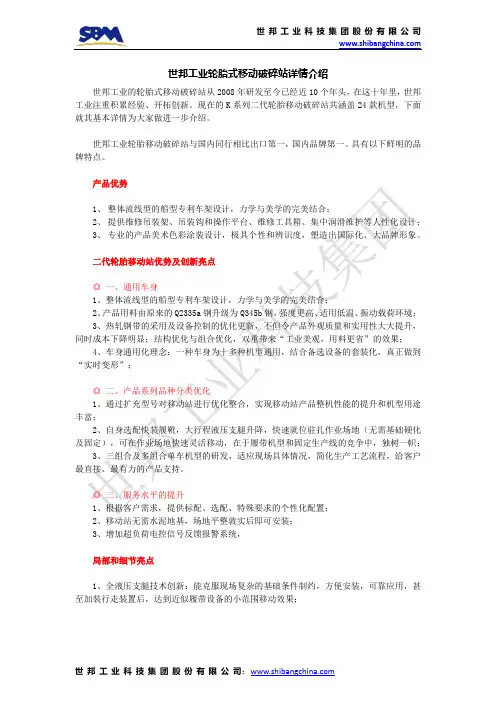

世邦工业轮胎式移动破碎站详情介绍世邦工业的轮胎式移动破碎站从2008年研发至今已经近10个年头,在这十年里,世邦工业注重积累经验、开拓创新。
现在的K系列二代轮胎移动破碎站共涵盖24款机型,下面就其基本详情为大家做进一步介绍。
世邦工业轮胎移动破碎站与国内同行相比出口第一,国内品牌第一。
具有以下鲜明的品牌特点。
产品优势1、整体流线型的船型专利车架设计,力学与美学的完美结合;2、提供维修吊装架、吊装钩和操作平台、维修工具箱、集中润滑维护等人性化设计;3、专业的产品美术色彩涂装设计,极具个性和辨识度,塑造出国际化、大品牌形象。
二代轮胎移动站优势及创新亮点◎一、通用车身1、整体流线型的船型专利车架设计,力学与美学的完美结合;2、产品用料由原来的Q2335a钢升级为Q345b钢,强度更高、适用低温、振动载荷环境;3、热轧钢带的采用及设备控制的优化更新,不但令产品外观质量和实用性大大提升,同时成本下降明显;结构优化与组合优化,双重带来“工业美观,用料更省”的效果;4、车身通用化理念:一种车身为十多种机型通用,结合备选设备的套装化,真正做到“实时变形”;◎二、产品系列品种分类优化1、通过扩充型号对移动站进行优化整合,实现移动站产品整机性能的提升和机型用途丰富;2、自身选配快装履靴,大行程液压支腿升降,快速就位驻扎作业场地(无需基础硬化及固定),可在作业场地快速灵活移动,在于履带机型和固定生产线的竞争中,独树一帜;3、三组合及多组合单车机型的研发,适应现场具体情况,简化生产工艺流程,给客户最直接、最有力的产品支持。
◎三、服务水平的提升1、根据客户需求,提供标配、选配、特殊要求的个性化配置;2、移动站无需水泥地基,场地平整敦实后即可安装;3、增加超负荷电控信号反馈报警系统,局部和细节亮点1、全液压支腿技术创新:能克服现场复杂的基础条件制约,方便安装,可靠应用,甚至加装行走装置后,达到近似履带设备的小范围移动效果;2、皮带输送机驱动辊由原弧齿轮减速机电机驱动改为摆线马达液压驱动,可靠性和产品档次获得提升,而设计要求和采购成本却相应下降,同时液压控制完成工作架设、运输折叠、匹配旋转等智能化动作,彰显高科技魅力;3、机罩外形采用车辆工程技术,流线型,体现超现实主义品牌特色;4、车体钣金结构,均采用工业美学造型、数控切割下料、钣金冷弯成型。
移动破碎站的参数配置以及应用范围导读:移动破碎站是最近几年流行起来的一类破碎产品,它颠覆了传统复杂的破碎工艺,将传统的破碎生产线直接转化为一体的破碎装置,既缩小了破碎生产的空间,同时对于提高功效,保护环境都有比较特殊的意义。
移动破碎站轮胎配置分类:移动破碎站按轮胎配置分为轮胎是移动破碎站和履带式移动破碎站,两者在实际作业过程中都有各自比较明显的优势,轮胎式移动破碎站适用于平整的作业场地、市政作业以及公路等作业区域,轮胎式移动破碎站可以随着作业场地的变化随意的移动,能够节省布置作业场地的时间,履带式移动破碎站履带移动式破碎站则广泛应用于许多领域:建筑垃圾的破碎,岩石、矿石、块状的道路旧沥青混凝土等物料的破碎,可以爬坡作业,满足矿山,水电站,煤矿等工程,适应多种场地作业的需要,包括复杂的路面和灾区建筑垃圾的处理,履带式移动破碎站能够到达轮胎式移动破碎站不能到达的地方,具有移动多元化的优势。
在制做成本上,轮胎式移动破碎站的制作成本相对较低,制作工艺较履带式移动破碎站比较容易,遇到轮胎故障更换起来比较简单,而对于履带式移动破碎站,履带是由主动轮驱动、围绕着主动轮、负重轮、诱导轮和托带轮的柔性链环。
履带由履带板和履带销等组成。
履带销将各履带板连接起来构成履带链环。
因此在制作成本上较轮胎式昂贵些,同样的,在制作工艺上也比较复杂,履带式移动破碎站的驱动装置比较先进,一般不会出现故障。
图1-移动破碎站轮胎配置轮胎式移动破碎站分类:轮胎式移动破碎站按照具体的工作方式的构造可进一步分为反击式移动破碎站、立式冲击移动破碎站、圆锥移动破碎站、颚式移动破碎站和建筑垃圾移动破碎站等主要系列。
反击式移动破碎站的构件组成:包括:牢固的机架、鄂式破破碎机、给料机、振动筛、传送带、电动机和控制箱等。
立式冲击移动破碎站的构件组成:包括:牢固的机架、鄂式破破碎机、给料机、振动筛、传送带、电动机和控制箱等。
圆锥移动破碎站的构件组成:包括:牢固的机架、鄂式破破碎机、给料机、振动筛、传送带、电动机和控制箱等。

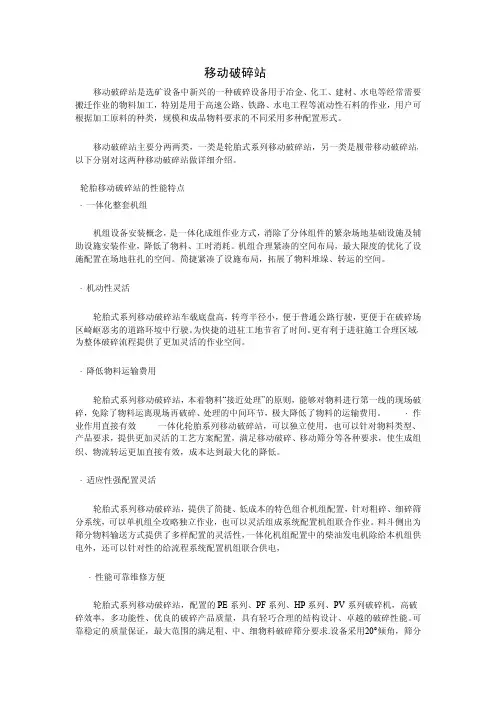

移动破碎站移动破碎站是选矿设备中新兴的一种破碎设备用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工,特别是用于高速公路、铁路、水电工程等流动性石料的作业,用户可根据加工原料的种类,规模和成品物料要求的不同采用多种配置形式。
移动破碎站主要分两两类,一类是轮胎式系列移动破碎站,另一类是履带移动破碎站,以下分别对这两种移动破碎站做详细介绍。
轮胎移动破碎站的性能特点·一体化整套机组机组设备安装概念,是一体化成组作业方式,消除了分体组件的繁杂场地基础设施及辅助设施安装作业,降低了物料、工时消耗。
机组合理紧凑的空间布局,最大限度的优化了设施配置在场地驻扎的空间。
简捷紧凑了设施布局,拓展了物料堆垛、转运的空间。
·机动性灵活轮胎式系列移动破碎站车载底盘高,转弯半径小,便于普通公路行驶,更便于在破碎场区崎岖恶劣的道路环境中行驶。
为快捷的进驻工地节省了时间。
更有利于进驻施工合理区域,为整体破碎流程提供了更加灵活的作业空间。
·降低物料运输费用轮胎式系列移动破碎站,本着物料“接近处理”的原则,能够对物料进行第一线的现场破碎,免除了物料运离现场再破碎、处理的中间环节,极大降低了物料的运输费用。
·作业作用直接有效一体化轮胎系列移动破碎站,可以独立使用,也可以针对物料类型、产品要求,提供更加灵活的工艺方案配置,满足移动破碎、移动筛分等各种要求,使生成组织、物流转运更加直接有效,成本达到最大化的降低。
·适应性强配置灵活轮胎式系列移动破碎站,提供了简捷、低成本的特色组合机组配置,针对粗碎、细碎筛分系统,可以单机组全攻略独立作业,也可以灵活组成系统配置机组联合作业。
料斗侧出为筛分物料输送方式提供了多样配置的灵活性,一体化机组配置中的柴油发电机除给本机组供电外,还可以针对性的给流程系统配置机组联合供电,·性能可靠维修方便轮胎式系列移动破碎站,配置的PE系列、PF系列、HP系列、PV系列破碎机,高破碎效率,多功能性、优良的破碎产品质量,具有轻巧合理的结构设计、卓越的破碎性能。

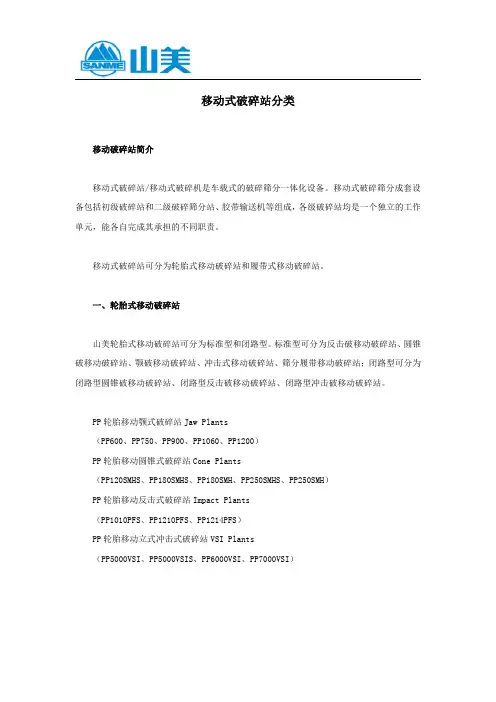

移动式破碎站分类移动破碎站简介移动式破碎站/移动式破碎机是车载式的破碎筛分一体化设备。
移动式破碎筛分成套设备包括初级破碎站和二级破碎筛分站、胶带输送机等组成,各级破碎站均是一个独立的工作单元,能各自完成其承担的不同职责。
移动式破碎站可分为轮胎式移动破碎站和履带式移动破碎站。
一、轮胎式移动破碎站山美轮胎式移动破碎站可分为标准型和闭路型。
标准型可分为反击破移动破碎站、圆锥破移动破碎站、颚破移动破碎站、冲击式移动破碎站、筛分履带移动破碎站;闭路型可分为闭路型圆锥破移动破碎站、闭路型反击破移动破碎站、闭路型冲击破移动破碎站。
PP轮胎移动颚式破碎站Jaw Plants(PP600、PP750、PP900、PP1060、PP1200)PP轮胎移动圆锥式破碎站Cone Plants(PP120SMHS、PP180SMHS、PP180SMH、PP250SMHS、PP250SMH)PP轮胎移动反击式破碎站Impact Plants(PP1010PFS、PP1210PFS、PP1214PFS)PP轮胎移动立式冲击式破碎站VSI Plants(PP5000VSI、PP5000VSIS、PP6000VSI、PP7000VSI)二、履带式移动破碎站山美履带式移动破碎站可分为圆锥破履带式移动破碎站、颚破履带式移动破碎站、反击破履带式移动破碎站、筛分履带移动破碎站。
MP-J系列履带移动式破碎站(MP-J6、MP-J7、MP-J8、MP-J10)MP-PH系列履带移动式破碎站(MP-PH10、MP-PH14)MP-VSI系列履带移动式破碎站(MP-VSI5000、MP-VSI6000、MP-VSI7000)MP-C系列履带移动式破碎站(MP-C120、MP-C180、MP-C250)MP-S系列履带移动式筛分站(MP-S152、MP-S153、MP-S181)移动式破碎站灵活方便,机动性强,可节省大量基建及迁址费用;能够对物料进行现场破碎,并可随原料开采面的推进而移动,从而大量降低了物料的运输费用。
