Galaxy 3000 简单操作说明
Galaxy 3000 简单操作说明

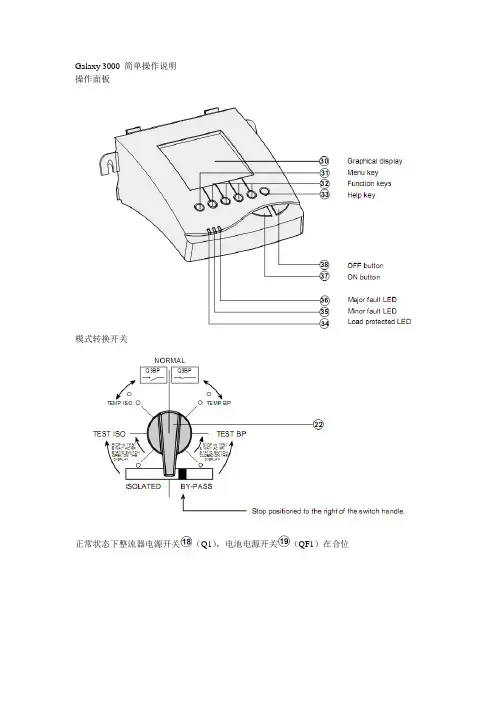

操作面板
模式转换开关
正常状态下整流器电源开关（Q1），电池电源开关（QF1）在合位
正常状态下模式转换开关状态：
正常面板显示模拟图如下：
一.UPS正常停机步骤：
1.按下并在操作面板上确认逆变器已经停止
面板显示模拟图如下：
2.将模式转换开关由NORMAL位置向右转动45度到TEMP BP位置模式转换开关状态：
面板显示模拟图如下：
3.将模式转换开关由TEMP BP位置向右转动45度到TEST BP位置模式转换开关状态：
面板显示模拟图如下：
4. 断开电池电源开关（QF1）
面板显示模拟图如下：
5. 断开整流器电源开关（Q1）
面板显示模拟图如下：
6. 将模式转换开关由TEST BP位置向右转动45度到TEST BP位置
模式转换开关状态：
二. UPS正常启动步骤按照启动步骤6，5，4，3，2.顺序执行，最后按下并在操作面板
上确认逆变器已经启动。
MGE Galaxy 300操作手册
UPS 断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
菜单树 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
无需重启的设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
一般信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 设置显示对比度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 设置向导 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 设置日期格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 设置日期和时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 设置温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 设置语言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 设置蜂鸣器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 设置密码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 输入密码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 设置电池测试启用 / 禁用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 设置电池测试间隔时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
菜单树 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
无需重启的设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
一般信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 设置显示对比度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 设置向导 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 设置日期格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 设置日期和时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 设置温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 设置语言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 设置蜂鸣器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 设置密码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 输入密码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 设置电池测试启用 / 禁用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 设置电池测试间隔时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
