大学物理光学实验
- 格式:docx
- 大小:238.18 KB
- 文档页数:5
一、实验目的1. 理解光学基本原理,包括光的反射、折射、干涉、衍射等。
2. 掌握光学仪器的基本操作,如平行光管、透镜、光栅等。
3. 通过实验验证光学定律,加深对光学理论的理解。
4. 培养实验操作技能和数据处理能力。
二、实验仪器与设备1. 平行光管2. 透镜3. 光栅4. 光具座5. 读数显微镜6. 分光计7. 激光器8. 光屏9. 计算机及数据采集软件三、实验内容及步骤1. 材料的光反射比、透射比测量(1)将待测材料放置在平行光管与光屏之间。
(2)调节平行光管,使光线垂直照射到待测材料表面。
(3)观察并记录反射光和透射光的强度。
(4)根据反射光和透射光的强度,计算材料的反射比和透射比。
2. 采光系数测量(1)在室内选择一个合适的位置,安装采光系数测量仪。
(2)打开光源,调整光强,使室内光照达到正常水平。
(3)观察并记录采光系数测量仪的读数。
(4)根据测量结果,计算室内采光系数。
3. 室内照明实测(1)在室内选择多个测量点,安装照明实测仪。
(2)打开光源,调整光强,使室内光照达到正常水平。
(3)观察并记录照明实测仪的读数。
(4)根据测量结果,分析室内照明情况,提出改进建议。
4. 用平行光管测量透镜焦距(1)将平行光管、透镜和光屏依次放置在光具座上。
(2)调整平行光管和透镜,使光线经过透镜后变为平行光。
(3)观察并记录光屏上成像的位置。
(4)根据成像位置,计算透镜的焦距。
5. 傅立叶光学实验(1)将实验装置组装好,包括傅里叶透镜、光栅、光源等。
(2)调节光栅,使光束通过傅里叶透镜。
(3)观察并记录光屏上的图像。
(4)分析图像,验证傅立叶光学原理。
6. 光的干涉与衍射现象的研究(1)将实验装置组装好,包括单缝、双缝、光栅等。
(2)调节光源和光栅,观察并记录干涉和衍射现象。
(3)分析干涉和衍射现象,验证光学定律。
四、实验结果与分析1. 根据实验数据,计算出材料的反射比和透射比。
2. 根据采光系数测量结果,分析室内采光情况。
大学物理光学实验报告(二)引言概述:本文是关于大学物理光学实验报告(二)的文档。
光学实验是大学物理课程中非常重要的一部分,通过实验可以帮助学生巩固理论知识,并深入了解光学原理和现象。
本次实验主要包括室内实验和室外实验两个部分,分别探究了光的干涉、衍射以及偏振现象。
本文将从以下五个大点进行阐述。
一、双缝干涉实验在本部分中,我们首先会介绍双缝干涉实验的原理和装置。
随后,我们会详细描述实验的步骤和操作,包括测量光源到狭缝及狭缝到屏幕的距离、测量干涉条纹的间距以及改变光波长和狭缝间距对干涉条纹的影响等。
最后,我们会分析实验结果并得出结论。
二、杨氏双缝干涉实验在本部分中,我们将介绍杨氏双缝干涉实验的原理和装置。
然后,我们会描述实验过程,包括测量干涉条纹的间距、改变狭缝间距对干涉条纹的影响以及在不同光波长下观察干涉现象。
最后,我们会对实验结果进行分析和总结。
三、单缝衍射实验本部分将介绍单缝衍射实验的原理和装置。
我们会详细描述实验过程,包括测量衍射角度和衍射条纹的宽度、改变狭缝宽度对衍射现象的影响以及观察在不同波长下的衍射现象。
最后,我们会根据实验结果进行分析,并给出结论。
四、偏振实验在本部分中,我们将介绍偏振实验的原理和装置。
我们会描述实验的步骤和操作,包括观察线偏振光的特性、调节偏振片的角度以及观察偏振片对光波的影响等。
我们还会进行实验结果的分析,并得出结论。
五、室外实验在本部分中,我们将介绍室外实验的内容。
我们会详细描述实验的步骤和操作,包括观察大气衍射现象、测量太阳高度角以及利用反射现象观测物体的实际高度等。
最后,我们会对实验结果进行分析,并给出相应结论。
总结:通过本次大学物理光学实验,我们深入了解了光的干涉、衍射以及偏振现象。
我们通过双缝干涉实验、杨氏双缝干涉实验、单缝衍射实验和偏振实验探究了这些现象的原理和特性,并通过室外实验观察了大气衍射现象和反射现象等。
通过实验的操作和数据分析,我们对光学原理有了更深刻的理解,并得出了相关结论。

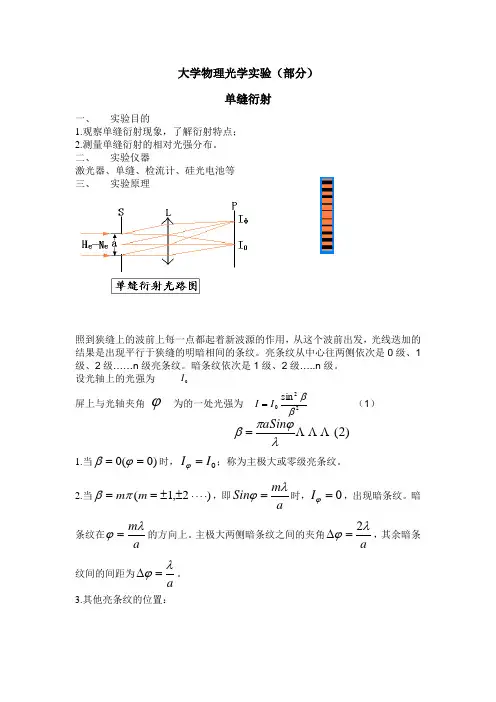

0I ϕI ϕI )2(ΛΛΛλϕπβaSin =大学物理光学实验(部分)单缝衍射一、 实验目的1.观察单缝衍射现象,了解衍射特点;2.测量单缝衍射的相对光强分布。
二、 实验仪器激光器、单缝、检流计、硅光电池等 三、 实验原理照到狭缝上的波前上每一点都起着新波源的作用,从这个波前出发,光线迭加的结果是出现平行于狭缝的明暗相间的条纹。
亮条纹从中心往两侧依次是0级、1级、2级……n 级亮条纹。
暗条纹依次是1级、2级…..n 级。
设光轴上的光强为 屏上与光轴夹角 ϕ 为的一处光强为 220sin ββII = (1)1.当)0(0==ϕβ时,0I I =ϕ;称为主极大或零级亮条纹。
2.当)2,1(⋅⋅⋅⋅±±==m m πβ,即am Sin λϕ=时,0=ϕI ,出现暗条纹。
暗条纹在a m λϕ=的方向上。
主极大两侧暗条纹之间的夹角aλϕ2=∆,其余暗条纹间的间距为aλϕ=∆。
3.其他亮条纹的位置:()322/2ββββββββSin Cos Sin Sin d d -=⎪⎪⎭⎫ ⎝⎛ 极大值。
取时,即 ,0I tg Sin Cos βββββ==-Θ 可得:⋅⋅⋅±±±=πππβ47.346.243.1,,即:)3(47.3,46.2,43.1ΛΛaa a λλλϕ±±±=亮条纹的光强是极值的0.047,0.017,0.008倍………4.总结:ϕSin-2a λ -1.43a λ -a λ 0aλ1.43aλ2aλ ϕI0 -0.047 00I0 0.047 0四、 实验内容和步骤1.按夫琅和费单缝衍射实验装置设计光路。
即入射到狭缝的光束是平行光,传播到观察点的各子波的光线也是平行光。
2.激光点亮并垂直于狭缝,观察屏放到较远处D>>a.3.观察单缝衍射现象 (1)调节狭缝又宽变窄,再由窄变宽,观察衍射图像的变化,估计出衍射图像刚出现可分辨条纹时的缝宽。
一、实验目的1. 理解光学实验的基本原理和方法;2. 掌握光学仪器的使用和调整技巧;3. 通过实验,加深对光学现象和理论的理解;4. 培养实验操作技能和科学思维能力。
二、实验仪器与材料1. 光学仪器:平行光管、透镜、滤光片、积分球、光谱仪、光纤光谱仪等;2. 光源:白光光源、激光光源等;3. 实验材料:滤光片、薄膜、光纤等;4. 其他:读数显微镜、光具座、数据记录表等。
三、实验内容及步骤1. 光的反射与折射实验(1)实验目的:观察光的反射和折射现象,验证反射定律和折射定律。
(2)实验步骤:① 调整平行光管,使其发出平行光;② 将平行光照射到平面镜上,观察反射光;③ 改变入射角,观察反射光的变化,验证反射定律;④ 将平行光照射到透镜上,观察折射光;⑤ 改变入射角,观察折射光的变化,验证折射定律。
2. 光谱分析实验(1)实验目的:了解光谱仪的原理和使用方法,测量不同种类滤光片的透过率。
(2)实验步骤:① 调整光谱仪,使其正常工作;② 将待测滤光片放入光谱仪中,观察其光谱分布;③ 记录光谱数据,计算透过率。
3. 薄膜干涉实验(1)实验目的:了解薄膜的性质与应用,观察薄膜干涉现象。
(2)实验步骤:① 调整薄膜干涉仪,使其正常工作;② 观察薄膜干涉条纹,记录条纹间距;③ 分析条纹间距与薄膜厚度、折射率的关系。
4. 光纤光谱仪实验(1)实验目的:了解光纤光谱仪的原理与使用方法。
(2)实验步骤:① 调整光纤光谱仪,使其正常工作;② 将待测光源连接到光纤光谱仪中,观察其光谱分布;③ 记录光谱数据,分析光谱特征。
四、实验结果与分析1. 光的反射与折射实验实验结果显示,当入射角逐渐增大时,反射光和折射光的角度也随之增大,符合反射定律和折射定律。
2. 光谱分析实验实验结果显示,不同种类滤光片的透过率不同,与滤光片材料有关。
3. 薄膜干涉实验实验结果显示,薄膜干涉条纹间距与薄膜厚度、折射率有关,符合薄膜干涉原理。
4. 光纤光谱仪实验实验结果显示,光纤光谱仪能够有效地测量光源的光谱分布,为光纤通信、光纤传感等领域提供技术支持。
大学物理光学实验教学总结引言:光学实验是大学物理的重要组成部分,通过实验可以帮助学生加深对光学理论的理解,提高实验操作和数据处理能力。
本文将从实验目的、实验内容、实验装置和实验结果等方面对大学物理光学实验进行总结和分析。
一、实验目的光学实验的目的是通过实验探究光的特性及其相关现象,验证光学定律和理论模型。
常见的光学实验目的包括测量光的干涉、衍射、偏振等现象,研究光的横向和纵向特性,理解光的传播规律和光的波粒二象性等。
二、实验内容在大学物理光学实验中,常见的实验内容包括以下几个方面:1. 光的干涉实验:通过干涉实验,可以研究光的干涉现象和干涉条纹的形成原理,例如杨氏双缝干涉实验和牛顿环干涉实验等。
2. 光的衍射实验:衍射实验可以研究光的衍射现象和衍射的特性,例如杨氏单缝衍射实验和费涅耳衍射实验等。
3. 光的偏振实验:通过偏振实验,可以理解光的偏振现象和偏振的特性,例如偏振片的使用和马吕斯定律的验证等。
4. 光的光栅实验:光栅实验可以研究光的光栅衍射现象和光的光栅分光仪的原理及应用等。
5. 光的干涉与衍射的应用实验:通过应用实验,可以通过光的干涉和衍射来研究相关的应用现象,例如菲涅耳透镜和拉曼光谱仪等。
三、实验装置大学物理光学实验中常见的实验装置包括光源、光学元件和光学仪器等。
1. 光源:常见的光源包括白光灯、激光器、光电二极管等。
根据实验需要和研究对象的特性,可以选择合适的光源。
2. 光学元件:光学元件包括透镜、棱镜、吸收片、偏振片等。
透镜用于调节光线的传播方向和聚焦程度,棱镜可以使光线发生折射和反射,吸收片用于吸收或衰减光的强度,偏振片用于调整光线的偏振状态。
3. 光学仪器:光学仪器包括干涉仪、衍射仪、光栅仪、透镜仪等。
这些仪器可以用于测量光的干涉条纹、衍射图样、光的光栅衍射等实验结果。
四、实验结果在大学物理光学实验中,通过实验装置和仪器的使用,可以得到一系列实验结果,包括干涉条纹图样、衍射图样、光的偏振状态等。
大学光学物理演示实验报告大学光学物理演示实验报告引言:光学物理是一门研究光的性质和行为的学科,通过实验演示可以更加直观地了解光的特性。
本报告将介绍我参与的大学光学物理演示实验,通过实验的设计和结果分析,探讨光学物理的基本原理和应用。
实验一:光的折射现象实验目的:通过实验观察和测量光的折射现象,探究光在不同介质中传播的规律。
实验原理:光在不同介质中传播时会发生折射现象,其折射角与入射角之间有一定的关系,即折射定律。
折射定律可以用数学公式n1sinθ1=n2sinθ2表示,其中n1和n2分别为两个介质的折射率,θ1和θ2分别为入射角和折射角。
实验步骤:1. 准备一个光源、一个半透明介质(如玻璃板)和一个光屏。
2. 将光源放置在一侧,使光线通过半透明介质射向光屏。
3. 在光屏上观察到的光线方向,并测量入射角和折射角。
4. 重复实验多次,记录数据并计算折射率。
实验结果:通过实验测量得到的数据,可以计算出不同介质的折射率。
例如,当光线从空气射向玻璃时,折射率为1.5左右。
实验分析:通过实验观察和测量,我们可以发现光在不同介质中传播时,会发生折射现象。
而折射现象的发生是由光在不同介质中传播速度的改变导致的。
根据折射定律,我们可以计算出不同介质的折射率,从而进一步了解光在不同介质中的传播规律。
实验二:光的干涉现象实验目的:通过实验观察和测量光的干涉现象,探究光的波动性和干涉规律。
实验原理:光的干涉是指两束或多束光波相遇时产生的干涉现象。
干涉可以分为构造干涉和破坏干涉两种情况。
构造干涉是指光波叠加相长,形成明暗条纹;破坏干涉是指光波叠加相消,形成暗纹。
实验步骤:1. 准备一个光源、一个狭缝装置和一个干涉屏。
2. 将光源放置在一侧,使光线通过狭缝装置射向干涉屏。
3. 在干涉屏上观察到的干涉条纹,并测量条纹间距。
4. 通过调整狭缝宽度或改变光源颜色,观察干涉条纹的变化。
实验结果:通过实验观察到的干涉条纹,可以测量出条纹间距。
大学物理光学实验基本常识和知识一.基本常识1.所有光学镜片(透镜、平面镜、棱镜、光栅、波片、偏振片、分光镜等等)通光面不能用手触摸,需要清洁时必须用专用镜头纸。
2.用于固定镜片的支架上的固定螺钉和调节螺钉要轻扭。
3.白炽灯就是复色光源(白光-由红、澄、徐、蓝、青、蓝、紫色光混合而变成);汞灯就是由部分线状五音的光混合成的复色光源;钠灯就是科东俄单色光源(存有两条非常相似的波长),可以用作干预实验的光源,只是反射率较差不方便观测;激光就是单色光源(一种波长),就是用作干预实验的光源。
4.用于实验的光学仪器,在做实验前应首先了解各部分的调节功能、作用和调节范围,以及标尺的读数方法。
二.基本知识1.光学实验仪器(例如:分光计、迈克尔逊干涉仪、读数显微镜、棱镜摄谱仪),可以用以搞多种测试实验。
分光计可以用作三棱镜的顶角角度测量,某一波长的色散及色散曲线(n-λ曲线)测量,光栅绕射及光谱观测,某透明体的折射率测量。
实验用光源存有汞灯、钠灯或激光器。
迈克尔逊干涉仪可以用作未明激光波长的实验测量,微加速度的测量,当用平行光入射光时,还可以展开面形、面应力、气体折射率或温度场的实验观测。
读数显微镜以钠灯为光源可以展开微小尺寸、球面半径的测量,还可以展开液态热胀系数、液体折射率等的测量。
棱镜摄谱仪可以以拍摄各种光源(复色光)的光谱,还可以测量某一线状光的波长。
2.在光具座上可以展开的光学实验存有:厚透镜的焦距测量,典型光学系统(显微镜、望远镜)的设计,偏振现象的观测,双棱镜的干预、激光或钠光灯的波长测量等。
3.在光学平台上可以进行各种各样的光学实验,除上述的各种光学实验外,还可以进行许多设计性和研究性的实验、全息干涉测量或全息照相实验。
4.全息照相分成两个步骤:全息记录和重现。
从物理角度说道,全息记录就是两束光(物光和参照光)的干预图样的摄制和冲洗;全息重现就是通过干预图片产生的绕射图像。
5.所有干涉类的实验,防震是最重要的要求,其次,根据光的时间相干性,进行干涉的两束激光(或钠光)只能从一个光源分出(分振幅或分波面),且两束光的光程差不能太大。

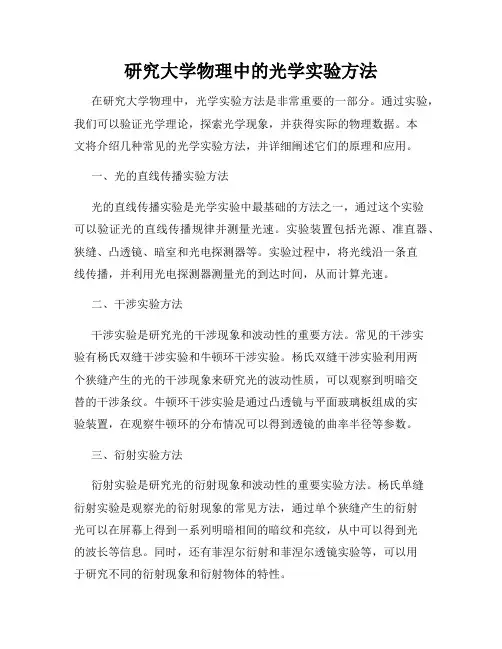

研究大学物理中的光学实验方法在研究大学物理中,光学实验方法是非常重要的一部分。
通过实验,我们可以验证光学理论,探索光学现象,并获得实际的物理数据。
本文将介绍几种常见的光学实验方法,并详细阐述它们的原理和应用。
一、光的直线传播实验方法光的直线传播实验是光学实验中最基础的方法之一,通过这个实验可以验证光的直线传播规律并测量光速。
实验装置包括光源、准直器、狭缝、凸透镜、暗室和光电探测器等。
实验过程中,将光线沿一条直线传播,并利用光电探测器测量光的到达时间,从而计算光速。
二、干涉实验方法干涉实验是研究光的干涉现象和波动性的重要方法。
常见的干涉实验有杨氏双缝干涉实验和牛顿环干涉实验。
杨氏双缝干涉实验利用两个狭缝产生的光的干涉现象来研究光的波动性质,可以观察到明暗交替的干涉条纹。
牛顿环干涉实验是通过凸透镜与平面玻璃板组成的实验装置,在观察牛顿环的分布情况可以得到透镜的曲率半径等参数。
三、衍射实验方法衍射实验是研究光的衍射现象和波动性的重要实验方法。
杨氏单缝衍射实验是观察光的衍射现象的常见方法,通过单个狭缝产生的衍射光可以在屏幕上得到一系列明暗相间的暗纹和亮纹,从中可以得到光的波长等信息。
同时,还有菲涅尔衍射和菲涅尔透镜实验等,可以用于研究不同的衍射现象和衍射物体的特性。
四、偏振实验方法偏振实验是研究光的偏振现象和光学器件的重要方法。
通过偏振片和偏振器的组合,可以观察和分析偏振光的性质。
马吕斯定律实验是常见的偏振实验方法之一,通过将偏振片与旋转起偏器组合,可以观察到光的偏振方向随角度改变的规律。
五、光谱实验方法光谱实验是研究光的频谱特性和物质光学性质的重要方法。
常见的光谱实验方法有光栅光谱仪和普通分光仪。
光栅光谱仪利用光栅的频谱分解能力,可以将复杂的光信号进行解析,并获得每个波长的强度信息。
普通分光仪则是通过棱镜的色散特性,将光分成不同波长的光谱,可以用于研究物体的光学特性。
总结:光学实验方法是研究大学物理中不可或缺的一部分,通过光的直线传播、干涉、衍射、偏振和光谱实验等方法,可以研究光的性质和物质的光学特性。
大学物理光学实验报告(一)引言概述:本实验报告旨在介绍和分析大学物理光学实验的结果和观察。
通过对不同光学现象和装置的研究,我们能够更好地理解光的性质和光学实验的原理。
正文内容:I. 單色光干涉實驗A. Young's Double-Slit干涉實驗1. 描述Young's Double-Slit干涉實驗裝置2. 觀察到的干涉條紋現象3. 分析干涉條紋之間的距離與波長的關係4. 探討干涉條紋的明暗交替原因B. Lloyd's Mirror干涉實驗1. 解釋Lloyd's Mirror干涉實驗的原理2. 觀察到的干涉圖案3. 討論干涉圖案的變化與鏡面角度的關係4. 探討Lloyd's Mirror干涉實驗的應用II. 衍射實驗A. 單狹縫衍射實驗1. 描述單狹縫衍射實驗的裝置2. 觀察到的衍射條紋現象3. 分析衍射條紋的寬度與狹縫寬度的關係4. 探討單狹縫衍射實驗的應用B. 焦鏡和接區衍射實驗1. 介紹焦鏡和接區衍射實驗的原理2. 觀察到的衍射圖案3. 討論不同焦距的透鏡的影響4. 探討焦鏡和接區衍射實驗的應用III. 偏振實驗A. 偏振光通過偏振片的實驗1. 描述偏振光通過偏振片的裝置2. 觀察不同角度的偏振片的現象3. 分析不同偏振片的透光情況4. 探討偏振片在光學設備中的應用B. 雙折射實驗1. 解釋雙折射現象的原理2. 觀察不同材料的雙折射現象3. 討論雙折射在電子顯示器等設備中的應用4. 探討雙折射的應用在光學儀器中的重要性IV. 電磁波的反射和折射實驗A. 描述反射實驗裝置B. 觀察到的反射現象C. 分析反射角和入射角的關係D. 描述折射實驗裝置E. 觀察到的折射現象F. 分析入射角、入射光速度和折射光速度的關係V. 光的干涉技術在科學和工程中的應用A. 干涉技術在干涉式顯微鏡中的應用B. 干涉技術在光柵中的應用C. 干涉技術在光纖傳輸中的應用D. 干涉技術在光學儀器校準中的應用E. 干涉技術在光學表面檢測中的應用結論:通过本次实验的各个部分,我们对光学实验的原理和现象有了更深入的理解。

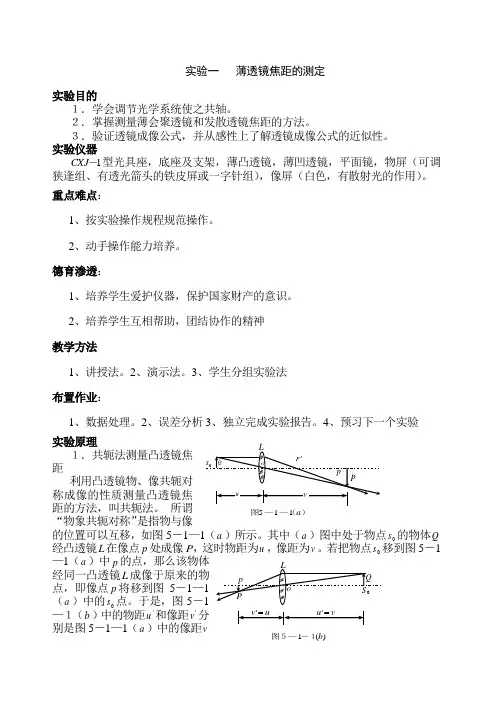

实验一 薄透镜焦距的测定实验目的1.学会调节光学系统使之共轴。
2.掌握测量薄会聚透镜和发散透镜焦距的方法。
3.验证透镜成像公式,并从感性上了解透镜成像公式的近似性。
实验仪器1-CXJ 型光具座,底座及支架,薄凸透镜,薄凹透镜,平面镜,物屏(可调狭逢组、有透光箭头的铁皮屏或一字针组),像屏(白色,有散射光的作用)。
重点难点:1、按实验操作规程规范操作。
2、动手操作能力培养。
德育渗透:1、培养学生爱护仪器,保护国家财产的意识。
2、培养学生互相帮助,团结协作的精神 教学方法1、讲授法。
2、演示法。
3、学生分组实验法 布置作业:1、数据处理。
2、误差分析3、独立完成实验报告。
4、预习下一个实验 实验原理 1.共轭法测量凸透镜焦距 利用凸透镜物、像共轭对称成像的性质测量凸透镜焦距的方法,叫共轭法。
所谓“物象共轭对称”是指物与像的位置可以互移,如图5-1—1(a )所示。
其中(a )图中处于物点0s 的物体Q 经凸透镜L 在像点p 处成像P ,这时物距为u ,像距为v 。
若把物点0s 移到图5-1—1(a )中p 的点,那么该物体经同一凸透镜L 成像于原来的物点,即像点p 将移到图5-1—1(a )中的0s 点。
于是,图5-1—1(b )中的物距'u 和像距'v 分别是图5-1—1(a )中的像距v)(——图a115)(1b -1—图5和物距u ,即物距v u =',像距u v ='。
这就是“物像共轭对称”。
设D v u v u =+=+''(物屏Q 和像屏P 之间的距离为D )。
根据上面的共扼法,如果物与像的位置不调换,那么,物放在0S 处,凸透镜L 放在1X 处,所成一倒立放大实像在p 处;将物不动,凸透镜放在2X 处,所成倒立缩小的实像也在p 处,如图5-1-2所示。
由图可知,d u u =-'或d u v =-。
于是可得方程组解方程组得,2d D v += 2d D u -= Dd D f 4'22-= (5—1—1)该式是共轭法测量凸透镜焦距的公式。
大学物理中的光学实验方法与技巧在大学物理学习的过程中,光学实验是不可或缺的一部分。
通过进行光学实验,我们可以更加直观地理解光的性质和行为。
本文将介绍一些常见的光学实验方法与技巧,帮助读者更好地进行实验操作。
一、杨氏双缝干涉实验杨氏双缝干涉实验是光学实验中经典的干涉实验之一。
它通过在一块屏幕上开设两个小孔,使光通过这两个小孔后发生干涉,形成干涉条纹。
这个实验可以很好地说明光的波动性质以及干涉现象。
实验步骤:1. 准备杨氏双缝实验装置,包括光源,双缝装置和观察屏幕。
2. 将光源放置在适当的位置,保证光线要均匀照射到双缝上。
3. 调整双缝的间距和宽度,使光通过双缝后形成清晰的干涉条纹。
4. 观察屏幕上的干涉条纹,并进行记录和分析。
二、菲涅尔透镜实验菲涅尔透镜是一种特殊的透镜,它的设计使得在光通过透镜时产生相移,从而形成干涉条纹。
通过菲涅尔透镜实验,我们可以深入理解透镜的干涉特性。
实验步骤:1. 准备菲涅尔透镜实验装置,包括光源,菲涅尔透镜和观察屏幕。
2. 将光源放置在适当的位置,并将菲涅尔透镜放置在光线路径上。
3. 调整光源的位置和角度,使光通过菲涅尔透镜后形成清晰的干涉条纹。
4. 观察屏幕上的干涉条纹,并进行记录和分析。
三、迈克尔逊干涉仪实验迈克尔逊干涉仪是一种经典的干涉仪,通过将光分成两束,使其分别经过不同的光程后再重新合并。
通过调整其中一束光的光程差,我们可以观察到干涉条纹的变化,从而研究光的干涉效应。
实验步骤:1. 准备迈克尔逊干涉仪实验装置,包括光源,分束器,反射镜,平台和观察屏幕。
2. 将光源放置在适当的位置,使其发出平行光。
3. 将光通过分束器分成两束,分别经过不同的光程后再重新合并。
4. 调整其中一个反射镜的位置,改变光的光程差,观察干涉条纹的变化。
5. 观察屏幕上的干涉条纹,并进行记录和分析。
四、悬浮液体层析实验悬浮液体层析实验通过观察光在不同密度的液体中传播的变化,帮助我们研究光的折射和散射现象。
大学物理中的光与光学实验光学实验是大学物理课程中的重要一环,通过实验来研究光的性质和现象,加深对光学原理的理解。
本文将从几个实验角度来探讨大学物理中的光与光学实验。
一、双缝干涉实验双缝干涉实验是光学实验中最经典的实验之一。
实验装置由一个狭缝和一个或多个狭缝组成,通过光源照射到狭缝上,形成光的干涉现象。
在实验中,我们可以通过调整狭缝的宽度和间距,观察到干涉条纹的变化。
该实验可以帮助我们理解光的波动性质以及干涉现象。
当光通过狭缝时,会发生衍射现象,光波会弯曲向前传播,形成干涉条纹。
通过观察干涉条纹的变化,我们可以计算出光的波长和光的相对强度,进而深入研究光的特性。
二、照明系统中的光传播实验照明系统中的光传播实验是研究光的传播和折射的实验。
在实验中,我们可以使用凸透镜、凹透镜等光学元件来研究光的折射现象。
通过调整透镜的焦距和位置,观察入射光和折射光的方向和路径变化。
通过照明系统中的光传播实验,我们可以了解光的折射定律和透镜的成像原理。
当光经过折射介质时,会改变光的传播方向和速度,形成折射现象。
通过测量折射角和入射角的关系,我们可以验证折射定律,并进一步研究光在透镜中的成像原理。
三、光的散射实验光的散射实验用于研究光的散射现象和散射规律。
在实验中,我们可以使用激光、喷雾器等装置来模拟散射现象,观察散射光的方向和强度变化。
通过光的散射实验,我们可以了解光的散射机制和散射现象对光传播的影响。
散射现象是光与物质相互作用的结果,当光经过物质时,会散射到不同的方向上。
通过测量散射光的强度和方向变化,我们可以了解物质的光学性质,如颗粒大小、浓度等。
四、干涉仪中的光程差实验干涉仪中的光程差实验是用于研究光程差概念和干涉条纹的形成原理。
在实验中,我们可以使用迈克尔逊干涉仪或杨氏双缝干涉仪等设备,通过调整光程差,观察干涉条纹的变化。
通过干涉仪中的光程差实验,我们可以深入理解光的干涉现象和干涉条纹的成因。
光程差是指两条光线在到达某一点之前所走过的光程之差。
第1篇一、实验目的1. 了解光学实验的基本原理和实验方法;2. 掌握光学仪器的基本操作和调整技巧;3. 通过实验验证光学理论,加深对光学知识的理解;4. 培养团队合作精神和实验技能。
二、实验内容及步骤1. 实验一:光的反射和折射(1)实验目的:验证光的反射和折射定律,了解光在介质中的传播规律。
(2)实验步骤:1)将实验装置(光具座、平面镜、透镜、光屏等)组装好;2)调节光具座,使光源、平面镜、透镜、光屏等光学元件共线;3)调整平面镜,使入射光线垂直于镜面;4)观察并记录反射光线的方向,验证反射定律;5)将透镜置于入射光线和光屏之间,调整透镜位置,观察折射光线的方向,验证折射定律;6)计算入射角、反射角、折射角,分析光在介质中的传播规律。
(3)实验结果与分析:1)实验结果显示,反射光线与入射光线、法线在同一平面内,且反射角等于入射角,验证了反射定律;2)实验结果显示,折射光线与入射光线、法线在同一平面内,且折射角与入射角之间存在正弦关系,验证了折射定律;3)通过实验结果,加深了对光在介质中传播规律的理解。
2. 实验二:薄膜干涉(1)实验目的:观察薄膜干涉现象,了解干涉原理和薄膜厚度与干涉条纹的关系。
(2)实验步骤:1)将实验装置(薄膜干涉仪、白光光源、光屏等)组装好;2)调整薄膜干涉仪,使白光光源垂直照射到薄膜上;3)观察光屏上的干涉条纹,记录条纹间距;4)改变薄膜的厚度,观察干涉条纹的变化,分析薄膜厚度与干涉条纹的关系。
(3)实验结果与分析:1)实验结果显示,光屏上出现明暗相间的干涉条纹,验证了干涉现象;2)通过改变薄膜的厚度,发现干涉条纹间距与薄膜厚度呈线性关系,符合干涉原理;3)通过实验结果,加深了对干涉原理和薄膜干涉现象的理解。
3. 实验三:衍射和光的衍射极限(1)实验目的:观察光的衍射现象,了解衍射原理和衍射极限。
(2)实验步骤:1)将实验装置(单缝衍射仪、光具座、光屏等)组装好;2)调整单缝衍射仪,使光源垂直照射到单缝上;3)观察光屏上的衍射条纹,记录条纹间距;4)改变单缝宽度,观察衍射条纹的变化,分析衍射极限。
一、实验目的1. 理解光学基本原理,掌握光学实验的基本操作和技能。
2. 通过实验验证光学定律,加深对光学知识的理解和应用。
3. 培养学生的实验操作能力、数据处理能力和分析问题能力。
二、实验内容1. 光的直线传播2. 凸透镜成像规律3. 平面镜成像规律4. 光的反射与折射5. 双缝干涉实验三、实验原理1. 光的直线传播:光在同一均匀介质中沿直线传播。
2. 凸透镜成像规律:物体在凸透镜一侧,通过凸透镜成像在另一侧,成像位置和大小与物体位置和大小有关。
3. 平面镜成像规律:物体在平面镜一侧,通过平面镜成像在另一侧,成像位置和大小与物体位置和大小有关。
4. 光的反射与折射:光线入射到两种介质的分界面上,会发生反射和折射现象。
5. 双缝干涉实验:两束相干光通过双缝后,产生干涉现象,干涉条纹间距与双缝间距、光源波长有关。
四、实验仪器1. 光具座2. 凸透镜3. 平面镜4. 白光光源5. 双缝装置6. 光屏7. 测量工具(如刻度尺、游标卡尺等)五、实验步骤1. 光的直线传播实验(1)将光源、光具座、光屏依次放置好。
(2)调整光源,使其发出的光线垂直照射到光具座上。
(3)观察光线在光具座上的传播情况,验证光的直线传播原理。
2. 凸透镜成像规律实验(1)将凸透镜、光源、光屏依次放置好。
(2)调整光源和光屏,使其与凸透镜的主光轴平行。
(3)观察凸透镜成像情况,记录物体位置、像的位置和大小。
3. 平面镜成像规律实验(1)将平面镜、光源、光屏依次放置好。
(2)调整光源和光屏,使其与平面镜的主光轴平行。
(3)观察平面镜成像情况,记录物体位置、像的位置和大小。
4. 光的反射与折射实验(1)将白光光源、光具座、平面镜、凸透镜依次放置好。
(2)调整光源,使其发出的光线垂直照射到平面镜上。
(3)观察反射光线和折射光线,验证光的反射与折射原理。
5. 双缝干涉实验(1)将双缝装置、光源、光屏依次放置好。
(2)调整光源和光屏,使其与双缝的主光轴平行。
大学物理课堂:光学原理与应用的实验探究引言大学物理课程是培养学生科学素养和科学思维能力的重要环节之一。
在物理学的学习中,光学是一门重要而有趣的学科。
通过光学实验,学生可以直观地感受到光的特性和光学原理的应用。
本文将介绍一些常见的光学实验,以探究光学原理与应用,丰富大学物理课堂的教学内容。
1. 玻璃棱镜的折射实验在大学物理课堂上,折射实验是一个非常基础但重要的实验项目。
学生可以通过这个实验了解光在不同介质中的折射规律以及棱镜对光的分散作用。
1.1 实验装置和步骤实验所需装置包括一个平板玻璃棱镜、一束光源和一个光屏。
首先,将光源放置在一定距离外,使得光束照射到玻璃棱镜的边缘上。
然后,在光源的对面放置光屏,以接收经过棱镜折射后的光束。
在实验过程中,可以调整光源的位置和入射角度,观察光束在折射和分散后的行为。
1.2 实验现象和原理当光线从空气中以一定的入射角度射入玻璃棱镜时,会发生折射现象。
折射的角度与入射角度、光的波长和介质的折射率有关。
实验中可以观察到光线从空气折射进入玻璃后发生偏折的现象,同时不同波长的光经过玻璃棱镜后会发生分散,形成七彩光谱。
1.3 实验探究在这个实验中,学生可以调整光源的位置和入射角度,观察光束在棱镜中的折射和分散现象。
通过实验数据的收集和分析,可以让学生了解到不同入射角度和波长对折射和分散的影响。
2. 干涉与衍射实验干涉和衍射是光学中的两个重要概念,深入理解这两个概念对于学生来说非常重要。
通过干涉和衍射实验,学生可以直观地感受到光的波动性和光学现象的精妙之处。
2.1 杨氏双缝干涉实验杨氏双缝干涉实验是一个经典的实验项目,通过它可以观察到光的干涉现象。
该实验主要包括透射双缝装置、光源、干涉屏和观察屏。
通过调节双缝间距和光源的位置,可以观察到干涉条纹的出现。
2.2 多缝衍射实验多缝衍射实验是另一个有趣的实验项目,通过这个实验可以观察到光在通过多个缝隙后形成的衍射图样。
实验通常使用一个多缝板、光源和观察屏。
大学:大学物理光学实验教案1. 引言1.1 概述在大学物理教育中,实验教学一直被认为是非常重要的一环。
通过实际操作与实验观察,学生可以更好地理解和应用物理原理,提高解决问题的能力和创新思维。
光学实验是大学物理课程中的重要组成部分之一,涉及到光的性质、传播、衍射等相关内容。
本篇长文旨在介绍大学物理光学实验的教案。
通过对实验介绍、原理解释、步骤与仪器要求以及结果分析与讨论等方面的详细阐述,希望能够帮助教师更好地设计和组织光学实验教学,并提供一些有关教学意义、学生反馈与评价以及总结展望等内容。
1.2 文章结构本文将按照以下结构进行论述:引言部分主要对文章内容进行概述,并介绍文章各个部分的安排与目标。
接下来的正文部分将从实验介绍、实验原理以及实验步骤和仪器要求三个方面详细探讨光学实验相关内容。
然后,在结果与讨论部分将对数据收集与处理、实验现象解释以及结果分析与讨论进行深入分析。
随后,文章将探讨光学实验的教学意义,并介绍学生反馈与评价。
最后,通过总结与展望部分对本文进行总结,并展望日后光学实验教学的发展方向。
1.3 目的本文旨在提供一份完整且详细的光学实验教案,帮助大学物理教师在教学中更好地组织和引导学生进行光学实验。
通过对实验介绍、原理讲解、步骤要求等方面的阐述,使教师能够清晰地了解在光学实验中需要注意的重点和难点。
同时,通过对数据处理、实验现象解释以及结果分析与讨论等内容的讲解,希望能够加深理论和实践相结合的教育效果。
本文还将探讨光学实验的教学意义,并根据对学生反馈与评价的收集和总结,为读者提供一些建议和参考。
最后,在总结与展望部分会回顾本文内容,并对未来光学实验教育可能存在的问题与发展方向进行探讨。
通过本篇文章的撰写与阅读,期望能够为大学物理光学实验教学提供有益的帮助和参考。
2. 正文:2.1 实验介绍物理光学实验是大学物理实验教学中的一项重要内容,通过该实验可以让学生深入了解光的性质和行为。
本次实验旨在通过对光的折射、反射、干涉和衍射等现象的观察与分析,培养学生的实践操作能力和科学研究意识。
大学本科物理光学实验教学方案设计一、实验目的本实验旨在通过光学实验,加深学生对光学原理的理解,培养学生的实验技能和科学思维能力。
二、实验设备与材料1. 光学实验台2. 平面镜3. 凸透镜4. 凹透镜5. 狭缝6. 毛玻璃7. 白纸8. 激光器9. 平行光光源10. 三棱镜三、实验内容1. 光的反射与折射实验a) 使用平面镜进行光的反射实验,观察入射角、反射角和法线之间的关系。
b) 使用凸透镜和凹透镜进行光的折射实验,观察折射角、入射角和法线之间的关系。
2. 光的干涉实验a) 利用狭缝实现单缝干涉实验,观察干涉条纹的形成和变化。
b) 利用双缝实验观察干涉条纹的形成和干涉级数的变化。
3. 光的衍射实验a) 利用狭缝和毛玻璃进行光的衍射实验,观察衍射现象。
b) 利用狭缝和三棱镜进行光的衍射实验,观察三棱镜的折射和衍射现象。
4. 激光实验a) 利用激光器进行激光的传输实验,观察激光的传播特性。
b) 利用平行光源进行激光干涉实验,观察干涉条纹的形成和变化。
四、实验步骤1. 在实验台上设置合适的光学装置,确保实验的正常进行。
2. 根据实验内容选择相应的实验器材与材料。
3. 调整实验装置,使光通过适当的光学元件,如平面镜、凸透镜或凹透镜等。
4. 观察并记录实验现象,如反射角、折射角、干涉条纹的形成和变化等。
5. 进行数据处理,计算相关的物理量,如入射角、折射角、干涉级数等。
6. 分析实验结果,总结实验中观察到的光学现象,并与理论知识进行对比。
7. 撰写实验报告,包括实验目的、实验步骤、实验结果和分析、实验结论等内容。
五、实验安全注意事项1. 在进行光学实验时,注意避免直接照射眼睛,以免对视力造成损害。
2. 使用激光器时,严格遵守操作规程,避免对皮肤和眼睛造成伤害。
3. 所有实验器材和材料使用完毕后要妥善保管,避免损坏和浪费。
六、实验教学效果评价1. 学生能够熟练操作光学实验装置,正确观察和记录实验现象。
2. 学生能够准确计算和分析实验结果,深入理解光学原理。
大学物理光学实验平行光管的调整及使用1.测量凸透镜及透镜组的焦距1)平行光管调整后,拿下平面镜,将被测凸透镜置于平行光管的前方,在透镜的前方放上测微目镜,调节平行光管、被测凸透镜和测微目镜,使它们大致在同一光轴上,尽量让测微目镜拉近到实验人员方便观察的位置。
2)将平行光管的十字分划板换成玻罗板,并拿下高斯目镜上的灯泡,放在直筒形光源罩上,然后装在平行光管上。
3)转动测微目镜的调节螺丝,直到从测微目镜里面能看到清晰的叉丝、标尺为止。
4)前后移动凸透镜,使被测凸透镜在平行光管中的玻罗板成像于测微目镜的标尺和叉丝上,表明凸透镜的焦平面与测微目镜的焦平面重合。
5)用测微目镜测出玻罗板像中10毫米两刻线间距的测量值y,读出平行光管的焦距实测值'f和玻罗板两刻线的实测值'y(出厂时仪器说明书中给定),重复五次,将各数据填入自拟表中。
2.用平行光管测凸透镜的鉴别率(1)取下玻罗板,换上3号鉴别板,装上光源。
(2)将测微目镜、被测透镜、平行光管依次放在光具座上。
(3)移动被测透镜的位置,使被测透镜在平行光管的3号鉴别率板成像于测微目镜的焦平面上。
用眼睛认真地从1号单元鉴别率板上开始朝下看,分辨出是哪一个号数单元的并排线条,记下号码。
(4)在表4-4-1中查出条纹宽度a值及鉴别率角值,也可将a、'f(平行光管焦距,出厂的实测值)代入(4-4-3)式,求出鉴别率角值 。
光的干涉实验若将同一点光源发出的光分成两束,在空间各经不同路径后再会合在一起,当光程差小于光源的相干长度时,一般都会产生干涉现象。
干涉现象是光的波动说的有力证据之一。
“牛顿环”是一种分振幅法等厚干涉现象,1675年,牛顿首先观察到这种干涉,但由于牛顿信奉光的微粒说而未能对其作出正确的解释。
干涉现象在科学研究和工业技术上有着广泛的应用,如测量光波波长,精确测量微小长度、厚度和角度,检验试件表面的光洁度,研究机械零件内应力的分布以及在半导体技术中测量硅片上氧化层的厚度等。
实验十:光栅衍射一、实验目的1.观察光线通过光栅后的衍射光谱。
2.学会用光栅衍射测定光波波长的方法。
3.学会用光栅衍射原理测定光栅常数。
4.进一步熟悉分光计的调整和使用方法。
二、实验仪器分光计 光栅 钠光灯 平面反射镜三、实验原理光栅是有大量的等间隔、等宽度的狭缝平行放置组成的一种光学元件。
设狭缝宽度(透光部分)为a ,不透光部分为b ,则a b +为光栅常数。
设单色光垂直照射到光栅上,光透过各个狭缝后,向各个方向发生衍射,衍射光经过透镜后会聚后相互干涉,在焦平面上形成一系列的被相当宽的暗区分开的明亮条纹。
衍射光线与光栅平面的夹角称为衍射角。
设衍射角为θ的一束衍射光经透镜会聚到观察屏的点。
在P 点出现明条纹还是暗条纹决定于这束衍射光的光程差。
由于光栅是等宽、等间距,任意两个相邻缝的衍射光的光程差是相等的,两个相邻狭缝的衍射光的光程差为()sin a b θ+,如果光程差为波长的整数倍,在P 点就出现明条纹,即()sin a b k θλ+=±(0,1,2,)k =L 这就是光栅方程。
从上式可知,只要测出某一级的衍射角,就可计算出波长。
四、实验步骤1、调整分光计。
使望远镜、平行光管和载物台都处于水平状态,平行光管发出平行光。
2、安置光栅将光栅放在载物台上,让钠光垂直照射到光栅上。
可以看到一条明亮而且很细的零级光谱,左右转动望远镜观察第一、二级衍射条纹。
S 2S 1S 3()3()2()1()1()2()3G2φ12 φ22φ33.测定光栅衍射的第一、二级衍射条纹的衍射角θ,并记录。
五、数据记录级数 次数 左边衍射条纹 右边衍射条纹第二级'2()θ第一级'1()θ 0级 第一级1()θ 第二级2()θ 第 一 次 右边读数左边 读数衍射角 1θ=2θ=第 二 次 右边 读数左边 读数衍射角 1θ=2θ= 第 三 次右边读书左边 读书衍射角1θ=2θ='111[()θθθ=-(右边读数)+'11()θθ-(右边读数)]/4 '222[()θθθ=-(右边读数)+'22()θθ-(右边读数)]/4六、数据处理将上表中的1θ、2θ分别代入光栅方程()sin a b k θλ+=计算出6个波长,(1300a b mm +=) 1λ= 2λ= 3λ= 4λ= 5λ= 6λ= 计算平均波长:λ=绝对误差:λ∆= (取平均波长与6个波长的差中的最大者)相对误差:100%E λλλ∆=⨯=结果表示:()nm λλλ=±∆= nm 。
大学物理光学实验
平行光管的调整及使用
1.测量凸透镜及透镜组的焦距
1)平行光管调整后,拿下平面镜,将被测凸透镜置于平行光管的前方,在透镜的前方放上测微目镜,调节平行光管、被测凸透镜和测微目镜,使它们大致在同一光轴上,尽量让测微目镜拉近到实验人员方便观察的位置。
2)将平行光管的十字分划板换成玻罗板,并拿下高斯目镜上的灯泡,放在直筒形光源罩上,然后装在平行光管上。
3)转动测微目镜的调节螺丝,直到从测微目镜里面能看到清晰的叉丝、标尺为止。
4)前后移动凸透镜,使被测凸透镜在平行光管中的玻罗板成像于测微目镜的标尺和叉丝上,表明凸透镜的焦平面与测微目镜的焦平面重合。
5)用测微目镜测出玻罗板像中10毫米两刻线间距的测量值y,读出平行光管的焦距实测值'f和玻罗板两刻线的实测值'y(出厂时仪器说明书中给定),重复五次,将各数据填入自拟表中。
2.用平行光管测凸透镜的鉴别率
(1)取下玻罗板,换上3号鉴别板,装上光源。
(2)将测微目镜、被测透镜、平行光管依次放在光具座上。
(3)移动被测透镜的位置,使被测透镜在平行光管的3号鉴别率板成像于测微目镜的焦平面上。
用眼睛认真地从1号单元鉴别率板上开始朝下看,分辨出是哪一个号数单元的并排线条,记下号码。
(4)在表4-4-1中查出条纹宽度a值及鉴别率角值,也可将a、'f(平行光管焦距,出厂的实测值)代入(4-4-3)式,求出鉴别率角值 。
光的干涉实验
若将同一点光源发出的光分成两束,在空间各经不同路径后再会合在一起,当光程差小于光源的相干长度时,一般都会产生干涉现象。
干涉现象是光的波动说的有力证据之一。
“牛顿环”是一种分振幅法等厚干涉现象,1675年,牛顿首先观察到这种干涉,但由于牛顿信奉光的微粒说而未能对其作出正确的解释。
干涉现象在科学研究和工业技术上有着广泛的应用,如测量光波波长,精确测量微小长度、厚度和角度,检验试件表面的光洁度,研究机械零件内应力的分布以及在半导体技术中测量硅片上氧化层的厚度等。
【实验目的】
1. 观察光的等厚干涉现象,加深对干涉现象的认识;
2. 掌握读数显微镜的使用方法,并用牛顿环测量平凸透镜的曲率半径;
3. 学习用逐差法处理实验数据。
【实验原理】
在一块平滑的玻璃片B 上,放一曲率半径很大的平凸透镜A(图1),在A 、B 之间形成一劈尖形空气薄层。
当平行光束垂直地射向平凸透镜时,可以观察到在透镜表面出现一组干涉条纹,这些干涉条纹是以接触点O 为中心的同心圆环,称为牛顿环(图2)。
牛顿环是由透镜下表面反射的光和平面玻璃上表面反射的光发生干涉而形成的,两束反射光的光程差(或相位差)取决于空气层的厚度,所以牛顿环是一种等厚条纹。
设透镜的曲率半径为R ,与接触点O 相距为r 处的空气膜厚度为e ,则2222222)(r e eR R r e R R ++-=+-=由于e R >>,式中可略去2e 得到:
R
r e 22
= (1) 两束相干光的光程差为
2
2λ
+=∆e (2) 其中2/λ是光从空气射向平面玻璃反射时产生的半波损失而引起的附加光程 图1 牛顿环实验装置
差,即光线从光疏介质射向光密介质发生反射时有一相位π的突变。
形成暗环的条件为 2
)12(λ
+=∆m (m =0,1,2,3,…) (3) 其中m 为干涉级数。
在接触点)0(0==m e ,由于有半波损失,两相干光光程差为2/λ,所以形成一暗点。
综合(1)、(2)和(3)式可得第m 级暗环的半径为 λmR r m = (4)
可见暗环半径m r 与环的级次m 的平方根成正比,所以牛顿环越向外环越密。
如果单色光源的波长λ已知,测出第m 级暗环的半径m r ,就可由上式求出平凸透镜的曲率半径R ,或已知R 求出波长λ。
实际上,平凸透镜的凸面与平面玻璃之间不可能是一个理想的点接触,观察到的牛顿环中心是一个不甚清晰的圆斑。
其原因或是当透镜接触玻璃时,由于接触压力引起玻璃的弹性变形,使接触点为一圆面,干涉环中心为一暗斑;或是空气间隙层中有了尘埃,附加了光程差,干涉环中心为一亮(或暗)斑。
因此无法确定环的几何中心和干涉级数,(4)式不宜直接采用。
为此我们可以通过测量距中心较远的第m 和第n 两个暗环的半径m r 和n r ,有
λmR r m =2λmR r m =2
两式相减可得
λR n m r r n m )(22-=-
所以
λ
)(2
2n m r r R n m --= (5) 或
λ
)(42
2n m d d R n m --=(6) m d 、n d 分别为第m 和第n 两个暗环的直径。
【实验仪器】
钠光灯(
A 5893=λ),牛顿环装置,读数显微镜等。
【实验内容与步骤】
实验装置如图3所示。
钠光灯发出波长
A
5893
=
λ的由与水平方向成45°角的透反镜
(半反射半透射)反射后,垂直入射到平凸透镜上,干涉条纹通过显微镜观察和测量。
1.读数鼓轮;
2.调焦手轮;
3.目镜;
4.钠光灯;
5.平板玻璃
6.物镜;
7.透反镜;
8.平凸透镜;
9.载物台;10.支架
图3 测量显微镜及光路
1. 用显微镜观察牛顿环
利用显微镜观察物体必须同时满足两个条件:“对准”和“调焦”在被观察的物体上。
实验调整、操作应按下列次序进行:
1) 照明
调整读数显微镜的位置,使光线射向显微镜物镜下方︒
45透反镜,并使单色平行光垂直入射到牛顿环装置上。
调节透反镜的取向,应使显微镜视野中亮度最大。
2) 调焦
首先调节目镜直至十字叉丝成像清晰。
等厚干涉条纹定域在空气间隙上表面附近,故在观察时,读数显微镜必须对准此面调焦,在调焦过程中,旋转调焦手轮的方向时,必须先使显微镜筒接近平凸透镜,然后缓慢地自下而上进行调焦(自上而下调焦容易损坏物镜和被测标本,为操作规程所不允许的),直到能看到清晰的干涉图样,即看到放大了的牛顿环。
3) 对准
略微移动牛顿环,对准环中心部位,使显微镜中的十字叉丝将牛顿环大致四等分。
如不够清晰可稍加调焦,直至条纹最清晰为止。
2. 测量牛顿环直径
(1)选取要测量的m和n(各5环),如取m为55,50,45,40,35,n为30,25,20,15,10。
(2)转动鼓轮。
先使镜筒向左移动,顺序数到55环,再向右转到50 环,使叉丝尽量对准干涉条纹的中心,记录读数。
然后继续转动测微鼓轮,使叉丝依次与45,40,35,30,25,
20,15,10,环对准,顺次记下读数;再继续转动测微鼓轮,使叉丝依次与圆心右10,15,20,25,30,35,40,45,50,55环对准,也顺次记下各环的读数。
注意在一次测量过程中,测微鼓轮应沿一个方向旋转,中途不得反转,以免引起回程差。
3、算出各级牛顿环直径的平方值后,用逐差法处理所得数据,求出
直径平方差的平均值代入公式求出透镜的曲率半径,并算出误差。
.
注意:
(1)近中心的圆环的宽度变化很大,不易测准,故从K=lO左右开始比较好;
(2)m-n应取大一些,如取m-n=25左右,每间隔5条读一个数。
(3)应从O数到最大一圈,再多数5圈后退回5圈,开始读第一个数据。
(4)因为暗纹容易对准,所以对准暗纹较合适。
,
(5)圈纹中心对准叉丝或刻度尺的中心,并且当测距显微镜移动时,叉丝或刻度尺的某根线与圈纹相切(都切圈纹的右边或左边)。
【注意事项及常见故障的排除】
1. 读数显微镜的测微鼓轮在每一次测量过程中只可沿同一方向转动,以免由于螺距间隙而
产生误差;
2. 调节显微镜时,镜筒要自下而上缓缓调整,以免损伤物镜镜头或压坏45°玻璃片;
3. 取拿牛顿环时,切忌触摸光学平面,如有不洁要用专门的揩镜纸轻轻揩拭;
4. 钠光灯点燃后,直到测试结束再关闭,中途不应随意开关。
否则会降低钠光灯使用寿命。
【数据处理】【思考题】
1. 利用透射光观测牛顿环与用反射光观测会有什么区别?
2. 测量暗环直径时,叉丝交点没有通过环心,因而测量的是弦而非直径,对实验结果是否
有影响?为什么?
3. 为什么由平凸透镜和平板玻璃形成的牛顿环离中心越远,条纹越密?。
