掘进工作面甲烷传感器的设置

井下各类模拟量传感器的安装及设置要求一、采煤工作面甲烷传感器的设置：采煤工作面甲烷传感器应尽量靠近工作面设置，离工作面的距离不能大于10m；其报警浓度为0.8CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。

二、采煤工作面回风巷甲烷传感器的设置：回风巷甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为0.8CH4，断电浓度为0.8CH4，复电浓度为1.0 CH4，断电范围为工作面及回风巷中全部非本质安全型电器设备。

三、掘进工作面甲烷传感器的设置：掘进工作面甲烷传感器设置在巷道迎头5m范围内；其报警浓度为1.0CH4，断电浓度为1.5CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

四、掘进工作面回风流甲烷传感器的设置:回风流甲烷传感器应设置在瓦斯等有害气体与新鲜风流混合均匀且风流稳定的地方，在回风巷出口10m至15m 范围内；其报警浓度为1.0CH4，断电浓度为1.0CH4，复电浓度为1.0 CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

五、掘进工作面进风流甲烷传感器的设置：采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置甲烷传感器；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为掘进巷道内全部非本质安全型电器设备。

六、中央变电所甲烷传感器的设置：设置在机电硐室进风流巷道进风处3-5m之内；其报警浓度为0.5CH4，断电浓度为0.5CH4，复电浓度为0.5CH4，断电范围为中央变电所内全部非本质安全型电器设备。

七、一氧化碳传感器和温度传感器的设置：一氧化碳传感器应设在距回风流出口10m-15m范围内风流稳定、一氧化碳等有害气体与新鲜风流混合均匀的位置。

温度传感器应设置在距回风流出口10m-15m范围内，并不影响行人和行车，安装维护方便、风流稳定的位置。

掘进工作面监测监控仪器吊挂标准
一、监测监控仪表有：
KGJ16B型甲烷传感器 3台
KGT15型风机开停传感器 2台
KG5009风筒传感器 1台
二、监测监控设备的安装位置：
1、KGJ16B型甲烷传感器 3台
在掘进巷道距掘进工作面≤5m处（混合风流处）设置甲烷传感器T1，距工作面回风巷口10～15m设置甲烷传感器T2。

距局部通风机其进风口3～5m处，按标准安设瓦斯传感器T3。

甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板(顶梁)不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。

：报警值≥0.8% 断电值≥1.3% 复电值﹤0.8%；
T
1
T
：报警值≥0.8% 断电值≥0.8% 复电值﹤0.8%
2
断电范围为掘进巷道内全部非本质安全型电气设备。

：报警值≥0.5% 断电值≥0.5% 复电值﹤0.5%
T
3
断电范围为该局部通风机的供电电源。

KGT15型风机开停传感器 2台
主、副风机开停传感器卡在主、副风机供电开关的负荷侧电缆上。

KG5009风筒传感器 1台
距工作面30～50m范围内风筒上安装风筒传感器。

2、所有皮带输送机滚筒下风侧10～15m设置一氧化碳传感器。

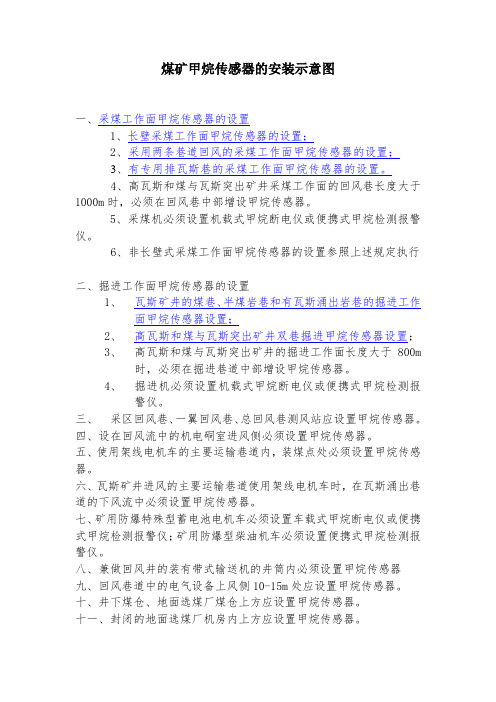

煤矿甲烷传感器的安装示意图一、采煤工作面甲烷传感器的设置1、长壁采煤工作面甲烷传感器的设置；2、采用两条巷道回风的采煤工作面甲烷传感器的设置；3、有专用排瓦斯巷的采煤工作面甲烷传感器的设置。

4、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。

5、采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

6、非长壁式采煤工作面甲烷传感器的设置参照上述规定执行二、掘进工作面甲烷传感器的设置1、瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面甲烷传感器设置；2、高瓦斯和煤与瓦斯突出矿井双巷掘进甲烷传感器设置；3、高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于800m时，必须在掘进巷道中部增设甲烷传感器。

4、掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪。

三、采区回风巷、一翼回风巷、总回风巷测风站应设置甲烷传感器。

四、设在回风流中的机电硐室进风侧必须设置甲烷传感器。

五、使用架线电机车的主要运输巷道内，装煤点处必须设置甲烷传感器。

六、瓦斯矿井进风的主要运输巷道使用架线电机车时，在瓦斯涌出巷道的下风流中必须设置甲烷传感器。

七、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

八、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器九、回风巷道中的电气设备上风侧10-15m处应设置甲烷传感器。

十、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

十一、封闭的地面选煤厂机房内上方应设置甲烷传感器。

十二、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

十三、瓦斯抽放泵站甲烷传感器的设置：6．3采煤工作面甲烷传感器的设置6．3．1 长壁采煤工作面甲烷传感器必须按图1设置。

U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；若煤与瓦斯突出矿井的甲烷传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置甲烷传感器T3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T4，如图1a所示。

采掘工作面传感器的吊挂位置一：综采工作面1：上隅角甲烷传感器设置上隅角甲烷传感器设在采煤工作面切顶线的煤帮处，其具体位置距巷帮和老塘侧充填带不大于800毫米，距顶板不大于300毫米。

设置报浓度≥1%，断电浓度以≥1.5%，断电范围是工作面及进、回风巷中全部非本质安全检查型电气设备，复电浓度≤1%。

2：使携式瓦斯检测报警仪设置。

吊挂位置与上隅角甲烷传感器相同（更靠近老唐侧），报警浓度≥1%。

3：工作面甲烷传感器设置工作面甲烷传感设在回风流距工作面割煤线（煤壁）10m范围内，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度以≥1%，断电浓度≥1.5%，断电范围是工作面及进、回风巷中全部非本质安全型电气设备，复电浓度为≤1%。

4.工作面中部甲烷传感器设置中部传感器设在回风巷中部，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1% ，断电范围是工作面及进、回风巷中全部非本质安全型电气设备，复电浓度为≤1%。

5：工作面回风流甲烷传感器设置。

回风流甲烷传感器设在距回风口10~15m 处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1%，断电范围是工作面及jin/回风巷中全部非本质电气设备，复电浓度为≤1%。

6：采煤机机载断电仪。

工作采煤机载式瓦斯断仪必须保证灵敏可靠，设置报警浓度≥1%，断电浓度≥1.5%，断电范围采煤机电源，复电浓度≤1%.7：一氧化碳传感器设在距回风巷口10一15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警浓度为≥0.0024%.8：温度传感器设在距回风口10一15m处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警值为30度。

9：风速传感器设在距回风口10一15米处，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，报警值为5m/s二：掘进工作面甲烷传感器设置1：工作面甲烷传感器设在距工作面5米范围内，无风筒的一侧，其具体位置距巷帮不小于200毫米，距顶板不大于300毫米，设置报警浓度为≥1%，断电浓度为≥1.5%，断电范围是掘进巷中全部非本质型安全型电器设备，复电浓度为≤1%。

甲烷传感器和其它传感器的设置规定1.矿井监测监控系统的安装使用，必须符合安全生产行业标准（AQ1029-2019）的规定要求。

2.所有矿井的采、掘工作面，必须在工作面和回风流设置甲烷传感器。

3.高瓦斯矿井和瓦斯矿井高瓦斯采区的采、掘工作面回风巷长度大于1000m 时，必须在回风巷中部增设一台甲烷传感器。

4.高瓦斯矿井和瓦斯矿井高瓦斯采区的采煤工作面上隅角，必须安装甲烷传感器。

回采工作面甲烷传感器设在距工作面回风口不大于10m处，工作面上隅角甲烷传感器安设在切顶线对应的煤帮处。

甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是工作面及回风巷中全部非本质安全型电气设备，复电浓度为<0.8％。

采、掘工作面回风流的甲烷传感器安设在距回风绕道口10～15m的回风流中。

参数设定（包括增设的甲烷传感器）：甲烷报警浓度为≥0.8％，断电浓度为≥0.8％，断电范围是工作面及回风巷或掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。

掘进工作面甲烷传感器安设在距工作面不大于5m处，且无风筒一侧。

甲烷报警浓度为≥0.8％，断电浓度为≥1.2％，断电范围是掘进巷中全部非本质安全型电气设备，复电浓度为<0.8％。

5.回采工作面采用串联通风时，被串联工作面进风巷口以里10～15m范围必须装设甲烷传感器，甲烷报警浓度为≥0.5%、断电点浓度为≥0.5%，断电范围是进风巷、工作面及回风巷中全部非本质安全型电气设备，复电浓度为＜0.5％。

6.掘进工作面采用串联通风时，被串联的掘进工作面局部通风机前3～5m范围必须安设甲烷传感器，甲烷报警为≥0.5%、断电浓度为≥0.5%，断电范围是被串掘进巷道内全部非本质安全型电气设备，复电浓度为＜0.5％。

当瓦斯浓度≥1.5％时，同时还要切断局部通风机的电源，复电浓度为＜0.5％。

7.局部通风机停止运转后，掘进工作面或回风流中甲烷浓度大于3.0％，必须对局部通风机实施闭锁使之不能启动。

甲烷传感器吊挂标准
1．甲烷传感器应垂直吊挂，距顶板（顶梁）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并悬挂在顶板完好无滴水的地方，并应安装维护方便，不影响行人和行车。

2．甲烷传感器T1应吊挂距掘进工作面不得大于5m，距回采工作面不得大于10m，并经常擦拭，每天清除外表积尘，保持清洁，进气孔不得堵塞。

3．甲烷传感器应保持干燥，避免洒水淋湿，移动时避免摔打碰撞。

4．工作面在爆破前，甲烷传感器应移动到安全位置，爆破后应及时恢复设置到正确位置。

对经常移动的传感器及电缆，由采掘班组长负责按规定移动，严禁擅自停用。

5．甲烷传感器T1实现瓦斯电闭锁，其报警浓度≥0.8%，断电浓度≥0.8%，复电浓度＜0.8%断电范围为该掘进工作面内全部非本质安全型电气设备。

风筒传感器吊挂标准
1．风筒传感器应吊挂在风筒垂直正上方，距煤巷出风筒口不得大于30m，距岩巷出风筒口不得大于50m，并悬挂在顶板完好无滴水的地方，并应安装维护方便，不影响行人和行车。

2．风筒传感器应保持干燥，避免洒水淋湿，移动时避免摔打碰撞。

3．风筒传感器应系紧绑牢风筒使传感器压紧风筒，并经常擦拭，每天清除外表积尘，保持清洁。

4．当风筒传感器监测到风量不足或无风时，实现闭锁开关。

煤矿井下各类传感器的安装及设置要求详解一、煤矿井下各类传感器的安装及设置要求在我们的工程项目中我们经常遇到各类传感器的安装及参数设置，由于缺乏相关知识，经常使得我们安装设置不规范，验收不合格，出现很多问题。

根据《煤矿安全规程》中的相关规定，把我们在工程中经常遇到的相关传感器的正确的安装及设置方法做以下总结。

（一）甲烷（瓦斯）传感器的设置：1、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10m—15m 处应设置甲烷传感器。

2、矿用防爆特殊型蓄电池电机车必须设置车载式甲烷断电仪或便携式甲烷检测报警仪；矿用防爆型柴油机车必须设置便携式甲烷检测报警仪。

3、兼做回风井的装有带式输送机的井筒内必须设置甲烷传感器。

4、采区回风巷、一翼回风巷及总回风巷道内临时施工的电气设备上风侧10口一15nl 处应设置甲烷传感器。

5、井下煤仓、地面选煤厂煤仓上方应设置甲烷传感器。

6、封闭的地面选煤厂机房内上方应设置甲烷传感器。

7、封闭的带式输送机地面走廊上方宜设置甲烷传感器。

8、地面瓦斯抽放泵站内必须在室内设置甲烷传感器。

9、井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器。

10、抽放泵输入管路中应设置甲烷传感器。

利用瓦斯时，应在输出管路中设置甲烷传感器；不利用瓦斯、采用干式抽放瓦斯设备时，输出管路中也应设置甲烷传感器。

（二）一氧化碳传感器的设置1、一氧化碳传感器应垂直悬挂，距顶板（顶梁）不得大于300mm,距巷壁不得小于200mm,并应安装维护方便，不影响行人和行车。

2、开采容易自燃、自燃煤层的采煤工作面必须至少设置一个一氧化碳传感器，地点可设置在上隅角、工作面或工作面回风巷，报警浓度为20. 0024%。

带式输送机滚筒下风侧10m—15m处宜设置一氧化碳传感器，报警浓度为0. 0024%。

3、自然发火观测点、封闭火区防火墙栅栏外宜设置一氧化碳传感潜，报警浓度为0.为24%。

4、开采容易自燃、自燃煤层的矿井，采区回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为0. 0024%。

甲烷传感器的设置〔1〕甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板〔顶梁〕不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。

〔2〕甲烷传感器的报警浓度、断电浓度、复电浓度和断电X围必须符合表1的规定。

表1 甲烷传感器的报警浓度、断电浓度、复电浓度和断电X围〔3〕采煤工作面甲烷传感器的设置a、长壁采煤工作面甲烷传感器必须按图1设置。

U型通风方式在上隅角设置甲烷传感器T0，工作面设置甲烷传感器T1，工作面回风巷设置甲烷传感器T2；假如煤与瓦斯突出矿井的甲烷传感器T 1不能控制采煤工作面进风巷内全部非本质安全型电气设备，如此在进风巷设置甲烷传感器T 3；低瓦斯和高瓦斯矿井采煤工作面采用串联通风时，被串工作面的进风巷设置甲烷传感器T 4，如图1a 所示。

Z 型、Y 型、H 型和W 型通风方式的采煤工作面甲烷传感器的设置参照上述规定执行，如图1b-e 所示。

图1a U 型通风方式采煤工作面甲烷传感器的设置图1bZ 型通风方式采煤工作面甲烷传感器的设置图1c Y 型通风方式采煤工作面甲烷传感器的设置图1d H 型通风方式采煤工作面甲烷传感器的设置图1e W 型通风方式采煤工作面甲烷传感器的设置b 、采用两条巷道回风的采煤工作面甲烷传感器必须按图2设置：甲烷传感器T 0、T 1和T 2的设置同图1a ；在第二条回风巷设置甲烷传感器T 5、T 6。

采用三条巷道回风的采煤工作面，第三条回风巷甲烷传感器的设置与第二条回风巷甲烷传感器T 5、T 6的设置一样。

图2采用两条巷道回风的采煤工作面甲烷传感器的设置c 、有专用排瓦斯巷的采煤工作面甲烷传感器必须按图3设置。

甲烷传感器T 0、T1、T2的设置同图1 a；在专用排瓦斯巷设置甲烷传感器T7，在工作面混合回风风流处设置甲烷传感器T8，如图3a、b所示。

图3a图3b图3有专用排瓦斯巷的采煤工作面甲烷传感器的设置d、高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时，必须在回风巷中部增设甲烷传感器。

甲烷传感器的设置（1）甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。

（2）甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围必须符合表1的规定。

表1 甲烷传感器的报警浓度、断电浓度、复电浓度和断电范围甲烷传感器设置地点甲烷传感器编号报警浓度断电浓度复电浓度断电范围采煤工作面上隅角T0≥1.0%CH4≥1.5%CH4<1.5%CH4工作面及其回风巷内全部非本质安全型电气设备低瓦斯和高瓦斯矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备煤与瓦斯突出矿井的采煤工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其进、回风巷内全部非本质安全型电气设备采煤工作面回风巷T2≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井回采工作面进风巷T3≥0.5%CH4≥0.5%CH4<0.5%CH4进风巷内全部非本质安全型电气设备采用串联通风的被串采煤工作面进风巷T4≥0.5%CH ≥0.5%CH4<0.5%CH4被串采煤工作面及其进回风巷内全部非本质安全型电气设备采用两条以上巷道回风的采煤工作面第二、第三条回风巷T5≥1.0%CH4≥1.5%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备T6≥1.0%CH4≥1.0%CH4<1.0%CH4专用排瓦斯巷T7≥2.5%CH4≥2.5%CH4<2.5%CH4工作面内全部非本质安全型电气设备有专用排瓦斯巷的采煤工作面混合回风流处T8≥1.0%CH4≥1.0%CH4<1.0%CH4工作面内及其回风巷内全部非本质安全型电气设备高瓦斯、煤与瓦斯突出矿井采煤工作面回风巷中部≥1.0%CH4≥1.0%CH4<1.0%CH4工作面及其回风巷内全部非本质安全型电气设备采煤机≥1.0%CH4≥1.5%CH4<1.0%CH4采煤机电源煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面T1≥1.0%CH4≥1.5%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备煤巷、半煤岩巷和有瓦斯涌出岩巷的掘进工作面回风流中T2≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备采用串联通风的被串掘进工作面局部通风机前T3≥0.5%CH4≥0.5%CH4<0.5%CH4掘进巷道内全部非本质安全型电气设备≥1.5%CH4≥1.5%CH4<0.5%CH4包括局部通风机在内的掘进巷道内全部非本质安全型电气设备高瓦斯矿井双巷掘进工作面混合回风流处T3≥1.5%CH4≥1.5%CH4<1.0%CH4包括局部通风机在内的全部非本质安全电源高瓦斯和煤与瓦斯突出矿井掘进巷道中部≥1.0%CH4≥1.0%CH4<1.0%CH4掘进巷道内全部非本质安全型电气设备掘进机≥1.0%CH4≥1.5%CH4<1.0%CH4掘进机电源采区回风巷≥1.0%CH4——一翼回风巷及总回风巷≥0.75%CH4——回风流中的机电硐室的进风侧≥0.5%CH4≥0.5%CH4<0.5%CH4机电硐室内全部非本质安全型电气设备使用架线电机车的主要运输巷道内装煤点处≥0.5%CH4≥0.5%CH4<0.5%CH4装煤点处上风流100米内及其下风流的架空线电源和全部非本质安全型电气设备高瓦斯矿井进风的主要运输巷道内使≥0.5%CH4≥0.5%CH4<0.5%CH4瓦斯涌出巷道上风流100米内及其下风流的架空线电源和全部非本质用架线电机车时，瓦斯涌出巷道的下风流处安全型电气设备矿用防爆特殊型蓄电池电机车内≥0.5%CH4≥0.5%CH4<0.5%CH4机车电源矿用防爆特殊型柴油机车内≥0.5%CH4≥0.5%CH4兼做回风井的装有带式输送机的井筒≥0.5%CH4≥0.7%CH4<0.7%CH4井筒内全部非本质安全型电气设备回风巷道内电气设备上风侧≥1.0%CH4≥1.0%CH4<1.0%CH4回风巷道内全部非本质安全型电气设备井下煤仓上方、地面选煤厂煤仓上方≥1.5%CH4≥1.5%CH4<1.5%CH4贮煤仓运煤的各类运输设备封闭的地面选煤厂内≥1.5%CH4≥1.5%CH4<1.5%CH4选煤厂内全部电气设备封闭的带式输送机地面走廊内, 带式输送机滚筒上方≥1.5%CH4≥1.5%CH4<1.5%CH4带式输送机地面走廊内全部电气设备地面瓦斯抽放泵站室内≥0.5%CH4———井下瓦斯抽放泵站内≥0.5%CH4≥0.5%CH4<0.5%CH4切断抽放泵站电源。
