下载文档原格式
钢结构焊接问题实例分析钢结构焊接是一种常见的连接方式，广泛应用于建筑、桥梁、船舶等领域。
然而，在实际的焊接过程中，常常会出现一些问题，如焊接变形、裂纹、焊接缺陷等。
本文将通过分析几个实例，来深入探讨钢结构焊接中可能会遇到的问题及其解决方案。
一、焊接变形问题焊接变形是钢结构焊接过程中常见的问题之一，特别是在大尺寸钢构件的焊接中更加明显。
在焊接过程中，由于局部加热和冷却引起的热膨胀和收缩，会导致钢构件的形状发生变化。
这种变形不仅影响美观，还可能影响结构的力学性能。
解决焊接变形问题的方法主要包括以下几点：1.合理选择焊接方法：选择合适的焊接方法和参数，如使用低温焊接或预加热等方法可以减少焊接变形的发生。
2.控制热输入：控制焊接的热输入，减少焊接过程中产生的热量，可以降低钢构件的变形。
3.采用防变形措施：在焊接前后采取一些防变形的措施，如设置支撑、预伸杆等，能够有效减少焊接变形的发生。
二、焊接裂纹问题焊接裂纹是另一个常见的焊接问题，在钢结构焊接中经常会遇到。
焊接裂纹的形成主要是由于焊接过程中的应力和热应力引起的，尤其是在高强度钢材的焊接中更容易出现。
针对焊接裂纹问题，我们可以采取以下措施来进行预防和处理：1.合理设计焊缝：合理设计焊缝的形状和尺寸，减少焊接应力的集中和积累，降低产生裂纹的可能性。
2.控制焊接工艺：控制焊接的温度和速度，减少焊接过程中产生的应力，防止裂纹的形成。
3.使用适当的焊接材料：选择具有良好韧性和抗裂性能的焊接材料，能够有效减少裂纹的发生。
三、焊接缺陷问题除了焊接变形和焊接裂纹，焊接过程中还可能出现一些焊接缺陷，如气孔、夹渣、焊缝间隙等。
这些焊接缺陷可能会影响焊接接头的强度和密封性，从而影响结构的使用寿命和安全性。
针对焊接缺陷问题，我们可以采取以下方法进行处理和预防：1.加强焊接工艺控制：加强焊接过程中的质量控制，如严格按照焊接工艺规范进行操作，控制焊接参数，减少焊接缺陷的产生。
2.增加检测手段：加强焊接接头的质量检测，如采用超声波检测、X射线检测等方法，能够及时发现和修复焊接缺陷。
裂缝修补方案
目录：
1. 修复裂缝的重要性
1.1 保障建筑结构安全
1.2 防止水气渗透
2. 裂缝修补的方法
2.1 使用填缝剂
2.2 采用收缩补强技术
3. 定期检查维护
3.1 检查建筑结构
3.2 及时修复漏洞
裂缝修补是建筑维护中不可或缺的一环。
裂缝不仅会影响建筑外观美观，更会直接影响建筑结构的稳定和安全性。
因此，及时修补裂缝具有极其重要的意义。
在修补裂缝时，可以选择使用填缝剂进行修复。
填缝剂可根据裂缝不同位置和宽度选择不同种类，确保修复效果更加持久。
另外，也可以采用收缩补强技术，利用特殊材料填充裂缝，达到强化建筑结构的目的。
为了保证裂缝修补效果持久，建议定期检查建筑结构，及时发现裂缝并进行修复。
定期检查可以有效预防裂缝的产生，维护建筑结构的完整性。
总之，裂缝修补不仅仅是简单的外观修饰，更是对建筑结构安全的保障。
只有及时修复裂缝，保持建筑结构完好，才能确保建筑的长久使用和安全。
钢结构焊接裂缝的处理原则一、引言钢结构是现代建筑中常用的一种结构形式，其具有强度高、稳定性好等优点，然而在使用过程中，钢结构焊接裂缝的出现会给结构的安全性带来威胁。
因此，处理钢结构焊接裂缝是保障建筑安全的重要措施。
二、钢结构焊接裂缝的成因1. 温度应力：在焊接过程中，由于热量的作用，导致材料发生热胀冷缩现象，从而产生温度应力。
2. 内应力：焊接后材料内部会产生不均匀的应力分布，从而导致内应力。
3. 残余应力：焊接完成后，由于材料收缩不均匀等原因导致残余应力。
三、钢结构焊接裂缝的分类1. 焊缝裂缝：在焊接连接处出现的裂纹。
2. 热影响区裂纹：在热影响区域内出现的裂纹。
3. 内部裂纹：在钢材内部出现的裂纹。
四、处理原则1. 预防为主：采取一系列措施，如合理设计、选用合适的焊接方法和材料等，尽可能减少焊接裂缝的产生。
2. 检测及时：对钢结构进行定期检测，及时发现裂缝并采取措施处理。
3. 选择合适的处理方法：根据裂缝的性质和严重程度选择合适的处理方法，如局部加强、补焊、切割等。
4. 严格执行操作规程：在处理过程中，严格按照操作规程进行操作，确保安全可靠。
五、处理方法1. 局部加强：在裂纹处加装钢板或角钢等加强材料，以增加结构的承载能力。
2. 补焊：对于轻微裂纹可采用补焊方法进行处理。
但要注意补焊后应经过检测确认无裂纹后方可使用。
3. 切割更换：对于严重裂纹或无法修复的情况，需采用切割更换的方式进行处理。
六、结论钢结构焊接裂缝是建筑安全中需要关注和解决的问题。
从预防为主出发，在建筑设计和施工中尽可能减少其产生，同时对已经出现的裂缝及时进行检测和处理，选择合适的处理方法，确保建筑结构的安全可靠。

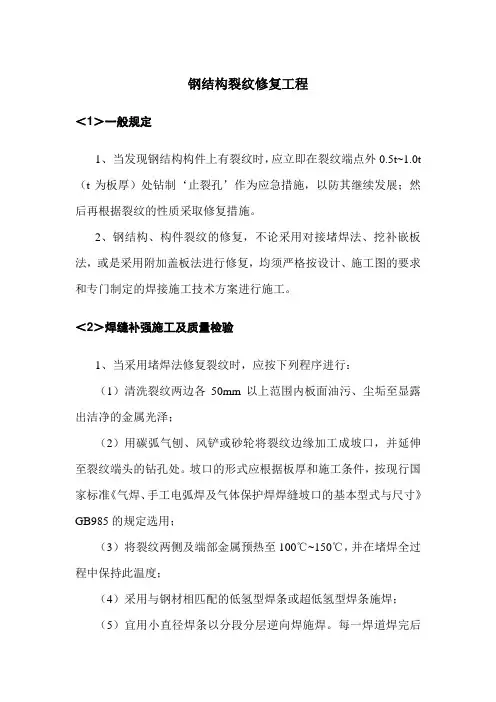

钢结构裂纹修复工程＜1＞一般规定1、当发现钢结构构件上有裂纹时，应立即在裂纹端点外0.5t~1.0t （t为板厚）处钻制‘止裂孔’作为应急措施，以防其继续发展；然后再根据裂纹的性质采取修复措施。
2、钢结构、构件裂纹的修复，不论采用对接堵焊法、挖补嵌板法，或是采用附加盖板法进行修复，均须严格按设计、施工图的要求和专门制定的焊接施工技术方案进行施工。
＜2＞焊缝补强施工及质量检验1、当采用堵焊法修复裂纹时，应按下列程序进行：（1）清洗裂纹两边各50mm以上范围内板面油污、尘垢至显露出洁净的金属光泽；（2）用碳弧气刨、风铲或砂轮将裂纹边缘加工成坡口，并延伸至裂纹端头的钻孔处。
坡口的形式应根据板厚和施工条件，按现行国家标准《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》GB985的规定选用；（3）将裂纹两侧及端部金属预热至100℃~150℃，并在堵焊全过程中保持此温度；（4）采用与钢材相匹配的低氢型焊条或超低氢型焊条施焊；（5）宜用小直径焊条以分段分层逆向焊施焊。
每一焊道焊完后宜立即进行锤击检查；（6）对承受动力荷载的构件，堵焊后其表面应磨光，使之与原构件表面齐平，磨削痕迹线应大体与裂纹切线方向垂直；（7）对重要结构或厚板构件，堵焊后应立即进行退火处理。
检查数量：全数检查。
检验方法：监理人员全程跟班观察、检查。
2、对网状、分叉状裂纹区和有破裂、过烧、烧穿等缺陷的梁、柱腹板部位，宜采用嵌板修补，修补程序为：（1）检查确定缺陷的范围；（2）将缺陷部位切除，且宜切成带圆角的矩形洞口。
切除部分的尺寸应比缺陷界线的尺寸扩大100mm；（3）用等厚度、同材质的嵌板嵌入切除部位，嵌板的长宽边缘与切除孔间二个边应留有2~4mm的间隙，并将其边缘加工成对接焊缝要求的坡口形式；（4）嵌板定位后，将孔口四角区域预热至100℃~150℃，并按规定的顺序采用分段分层逆向焊法施焊；检查数量：全数检查。
检验方法：监理人员全程跟班检查。
钢结构整改方案背景介绍钢结构是一种重要的工程结构形式，具有高强度、耐久性好、施工速度快等优点。
然而，在使用过程中，钢结构可能出现一些问题，如腐蚀、疲劳、设计不合理等，需要进行整改以确保结构的安全性和可靠性。
本文将针对钢结构出现问题的情况，提出相应的整改方案。
整改方案1. 腐蚀处理腐蚀是钢结构常见的问题之一，会导致结构的强度和稳定性下降。
针对腐蚀问题，可以采取以下措施进行整改：•清除表面污物：使用清洗剂和刷子清洗钢结构的表面，去除附着的污垢和腐蚀产物。
•防腐涂层修复：对已发生腐蚀的部位进行修复，可以采用防腐涂层进行覆盖，以隔绝空气和水分的接触。
•阳极保护：对特别容易腐蚀的部位，如钢柱底部，可以采用阳极保护的方式进行整改，使用专用的阳极材料对钢结构进行保护。
2. 疲劳处理钢结构在长期使用过程中可能产生疲劳裂纹，导致结构的破坏。
对于疲劳问题，可以采取以下整改方案：•强化结构支撑：对存在疲劳问题的部位，可以增加支撑和加固，提高结构的稳定性。
•检测和修复裂纹：定期对钢结构进行裂纹检测，一旦发现裂纹，及时进行修复，可以采用焊接、填充或加固等方法。
•提高负荷能力：对于长期受到较大荷载的结构，可以考虑增加结构的负荷能力，以延缓疲劳的发生。
3. 设计不合理处理钢结构在设计阶段可能存在不合理的地方，导致结构承受能力不足或者使用过程中存在问题。
对于设计不合理的情况，可以采取以下整改方案：•增强构件强度：针对设计不合理的部位，可以加强构件的强度，以提高结构的承载能力。
•优化结构布局：对于设计不合理的整体结构布局，可以优化布置，减小荷载集中度，提高结构的均匀性。
•修改设计参数：对设计参数不合理的情况，可以进行适当修改，以满足结构使用的需求。
4. 检测和评估在整改完成后，需要进行检测和评估以验证整改效果。
可以采用以下方法进行：•非破坏性检测：采用超声波、X射线等非破坏性检测方法，对整改后的结构进行勘测，评估结构的安全性。
•荷载试验：对整改后的结构进行荷载试验，通过实际加载来测试结构的承载能力和变形情况。
![钢结构件热浸锌处理后出现表面裂纹原因及防范分析[精品资料]](https://uimg.taocdn.com/d650d56130b765ce0508763231126edb6f1a7608.webp)
钢结构件热浸锌处理后出现表面裂纹原因及防范分析-精品资料本文档格式为WORD,感谢你的阅读。
摘要：钢结构件热浸锌处理是对其表面的一种长期有效的防腐处理过程，对钢结构件的表面质量的控制有着非常重要的作用。
分批式溶剂法进行的钢结构件热浸锌处理，其表面裂缝状况等会受到热镀锌工艺、构件基本状况等因素的影响。
文中主要分析了钢结构件在热浸锌处理之后形成表面裂缝的原因，并对其防范措施作了相应的分析。
关键词：钢结构件热镀锌表面裂纹原因防范措施TG174 A 1672-3791（2013）01（a）-0095-01钢结构件利用热浸锌技术在其表面形成镀锌层，可以实现钢构件表面的防腐蚀性能，增强其使用寿命，同时降低了其使用过程中的维护力度，逐渐有了广泛的应用领域。
当前，热镀锌钢结构件大量的使用在城市交通标识杆、输电铁塔、广播电视塔、矿井支架、钢结构桥架、高速公路护栏等。
虽然镀锌层的重量决定了热镀锌钢结构件的使用寿面，但是镀锌层表面质量对钢结构件使用价值的重要性是不可忽视的，镀锌层的表面质量直接对客户的选择有一定的影响。
通常钢结构件是以溶剂法的形式进行镀锌，较多方面的因素都会影响其表面的质量，而且这些因素不容易控制。
因此，做好钢结构件表面镀锌层质量的控制工作是提高镀锌产品质量的重点。
1 构件基体中影响其表面裂纹的原因和防范措施1.1 化学成分及元素偏析钢结构件基体的化学成分P、Si、C等元素能够促建Zn-Fe反应，增大合金层中的反应速率，在锌层表面形成厚而粗大的晶体粒，形成不均匀的粗糙的、甚至是出现裂纹的镀锌层。
尤其是当钢结构件中含有Si时，Si可以加快钢结构件的的热镀锌反应速率，随着Si含量的变化锌层厚度会发生Sandelin效应，这种效应的Si含量是大于0.30%或者0.05%～0.10%。
所以，要得到光滑的镀锌层，钢结构件中含Si量需避开Sandelin效应。
1.2 粗糙的表面在轧制钢结构件的过程中，其表面的氧化皮有时候会进入到钢基体内，出现这种状况后，在进行钢构结构件的酸洗时会形成不平滑的表面，直接导致了最终镀锌层面的粗糙，因此，制作钢结构件选用的钢材必须具有良好的表面质量。
浅析钢结构焊接裂纹的产生原因及防止措施引言随着科学技术不断发展，科学技术不断提高，为了跟上社会的发展脚步，建筑钢结构得到了广泛的运用。
目前我国的建筑钢结构的造型越来越新颖，空间结构也越来越复杂，所以在选择材料的时候对钢材料的要求也是很高的，但是这些要求很高的钢材料运用到实际工作中，会给钢结构焊接技术造成很大的难度，相应的焊接缺陷发生可能性就会增加。
1、钢结构焊接的难点在钢材料的选材方面大多数采用的低合金高强钢作为材料，这类钢具有强度大，硬度大等特点，但是由于钢结构连接点之间形状复杂，焊缝密集，所以焊接接头的钢约束性大，使焊缝无法自由收缩[1]。
加上在焊接的过程中由于操作不当产生就会双向力或者三向力，可能刚开始力的作用不大，但是在钢结构持续的焊接过程中，很多的力集中在一起，就会行成一个很强的力，增加了焊接接头产生裂纹、层状撕裂的可能性。
另外低合金高强钢中的碳含量非常高，使钢的硬度非常大，焊接性能差，在焊接过程中很容易出现延迟性的裂纹，由于高空操作更加增强了焊接的难度。
2、裂纹的种类和产生原因在建筑钢结构中焊接裂纹的产生通常會有三种形式，其中冷裂纹和热裂纹主要出现在复杂钢结构中，还有一种层状撕裂主要在厚板工程中出现。
2.1冷裂纹冷裂纹一般是在焊接过程后的冷却过程中产生的，有些在焊接后很快就会出现，有的则要过一段时间才会出现。
冷裂纹大多数为延迟裂纹主要发生在低合金高强钢的焊接热影响区，很少出现在焊缝上，由于冷裂纹不是焊后立即出现，而是经过一段时间的冷却之后才出现，所以这类裂纹出现后具有很大的隐蔽性。
冷裂纹出现的原因主要有三个因素（1）钢材淬硬倾向，低合金高强钢的淬硬倾向主要取决于钢材的化学成分、焊接工艺、冷却条件。
钢材的淬硬倾向越大就越容易产生裂纹，由于焊接是一个加热--冷却的过程，对钢结构加热之后冷却就会使钢变得硬度高、脆性大，很容易产生裂纹。
（2）焊接接头含氢量，在焊接的过程中大量的溶解于熔池中，焊接结束之后进入冷却的环节，氢就会极力的逸出，但是由于冷却速度较快有些氢不能很快的逸出而保留在金属中，是钢内部出现中空的现象，也会导致钢结构脆性很大。
剖析土木工程施工中裂缝处理措施土木工程施工中常常会遇到裂缝问题，裂缝的出现不但影响了建筑物的美观性，更可能会影响其结构安全，因此在土木工程施工中，裂缝处理是一项重要的工作。
下面我们就来剖析一下土木工程施工中裂缝处理的措施。
一、原因分析在进行土木工程施工的过程中，裂缝的出现是由于多种因素综合作用而产生的。
主要的原因包括：1. 土地沉降：地面土地沉降是常见的裂缝产生原因之一。
土地沉降可能由于土地下沉或者土地上边坡滑坡等原因造成，这将导致基础不稳定，从而引发裂缝出现。
2. 材料质量：土木工程施工所使用的材料质量直接影响着建筑物的质量和稳定性。
如果使用的材料质量不合格或者材料的强度、耐久性等性能不符合要求，就有可能导致建筑物出现开裂现象。
3. 施工工艺：土木工程施工过程中，如果操作不规范，工艺不当，施工质量较差，就很容易引发裂缝出现。
4. 环境因素：包括气候因素、地震等自然因素，都可能导致土木工程出现裂缝。
二、裂缝处理措施在面对裂缝问题时，需要根据裂缝的类型和原因进行相应的处理措施。
下面，我们将介绍一下常见的裂缝处理措施。
1. 填充材料法填充材料法是最常见的裂缝处理方法。
填充材料可以起到密封，加固，防水和美观等多重作用。
常见的填充材料包括聚合物填缝剂、聚氨酯填充料、橡胶密封胶等。
这些填充材料具有优良的耐久性和弹性，能够有效填充裂缝，并且经过处理后能够使裂缝处的造型看起来更加美观。
2. 粘接修复法粘接修复法是一种对裂缝进行胶合修复的方法。
通过在裂缝处加固材料，能够有效预防裂缝的蔓延和扩大。
常见的粘接修复方法包括使用碳纤维布、玻璃纤维布等材料对裂缝进行包裹，使其增强承载力和抗拉强度。
3. 混凝土加固法对于混凝土结构出现的裂缝，可以采用混凝土加固法进行处理。
这种方法主要是通过对混凝土结构进行加固，进而修复裂缝。
加固方法包括添加钢筋混凝土，使用预应力技术等，能够有效地提高混凝土结构的承载能力，从而使裂缝得到修复。

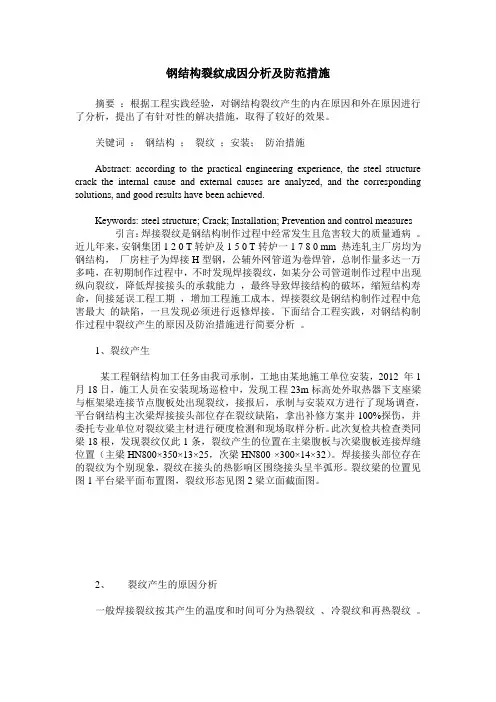

钢结构裂纹成因分析及防范措施摘要：根据工程实践经验，对钢结构裂纹产生的内在原因和外在原因进行了分析，提出了有针对性的解决措施，取得了较好的效果。
关键词：钢结构；裂纹；安装；防治措施Abstract: according to the practical engineering experience, the steel structure crack the internal cause and external causes are analyzed, and the corresponding solutions, and good results have been achieved.Keywords: steel structure; Crack; Installation; Prevention and control measures 引言：焊接裂纹是钢结构制作过程中经常发生且危害较大的质量通病。
近儿年来，安钢集团1 2 0 T转炉及1 5 0 T转炉一1 7 8 0 mm 热连轧主厂房均为钢结构，厂房柱子为焊接H型钢，公辅外网管道为卷焊管，总制作量多达一万多吨，在初期制作过程中，不时发现焊接裂纹，如某分公司管道制作过程中出现纵向裂纹，降低焊接接头的承载能力，最终导致焊接结构的破坏，缩短结构寿命，间接延误工程工期，增加工程施工成本。
焊接裂纹是钢结构制作过程中危害最大的缺陷，一旦发现必须进行返修焊接。
下面结合工程实践，对钢结构制作过程中裂纹产生的原因及防治措施进行简要分析。
1、裂纹产生某工程钢结构加工任务由我司承制，工地由某地施工单位安装，2012 年1月18日，施工人员在安装现场巡检中，发现工程23m标高处外取热器下支座梁与框架梁连接节点腹板处出现裂纹，接报后，承制与安装双方进行了现场调查，平台钢结构主次梁焊接接头部位存在裂纹缺陷，拿出补修方案并100%探伤，并委托专业单位对裂纹梁主材进行硬度检测和现场取样分析。
钢结构焊接裂纹的原因及防治措施本文基于焊接产生裂纹的理论知识,通过实践经验，对钢结构裂纹产生的内外在原因进行了深入分析。
焊接裂纹是钢结构在制造过程出现的危害最严重的缺陷,我司主要承担为安阳钢铁备件制造、安装及系统检测、修理,在钢结构的制造过程当中,有时焊缝会出现焊接裂纹,给工程施工带来一定的影响,具体表现在:裂纹能引起严重的应力集中,降低焊接接头的承载能力,任其发展的话最终会导致焊接结构的破坏,降低工程质量,缩短结构寿命,严重时可能造成安全事故,间接延误工期并增加施工成本,影响公司的形象,所以说裂纹在钢结构的制造过程当中一经发现必须彻底清除,进行修补,确保产品质量.以下对钢结构制造过程当中裂纹产生的原因及其防治措施进行分析。
1.内在原因分析及相应的预防措施一般焊接裂纹按其产生的温度和时间分为热裂纹、冷裂纹和再热裂纹。
1.1.热裂纹热裂纹是指在焊接过程当中,焊缝和热影响区金属冷却到固相线附近的高温区时产生的裂纹,故又称为高温裂纹.其产生的原因是由于焊接熔池在结晶过程当中存在偏析现象,偏析出的物质多为低熔点共晶和杂质.它们在结晶过程当中以液态间层形式存在,凝固以后的强度也较低,当焊接应力足够大时就会将液态间层或刚凝固不久的固态金属拉开形成裂纹.此外如果母材的晶界上也存在低熔点共晶和杂质,则在加热温度超过其熔点的热影响区,这些低熔点化合物将熔化而形成液态间层,在一定条件下,焊接应力足够大时也会被拉开形成所谓热影响区液化裂纹.总之,热裂纹的产生是冶金因素和力学因素共同作用的结果.热裂纹特征是:多贯穿在焊缝表面,且断口被氧化成氧化色.它主要的表现形式:纵向裂纹、横向裂纹、根部裂纹、弧坑裂纹及热影响区裂纹.针对其产生的原因采取以下预防措施:a)限制钢材和焊材中的硫、磷元素的质量分数.b)改善熔池金属的一次结晶,细化晶粒提高焊缝金属的抗裂性:广泛采用的方法是向焊缝金属中加入细化晶粒的元素.c)控制焊接工艺参数,适当提高焊缝成型系数:可采用多层多道焊法,避免中心线偏析,可防止中心线裂纹。
钢结构焊接裂纹的原因及防治措施发表时间：2019-09-11T13:43:12.627Z 来源：《基层建设》2019年第17期作者：张宁[导读] 摘要：对于建筑钢结构工程来说，最主要的连接方式之一就是焊接，在钢结构工程中焊接质量是非常关键的。
身份证号：37012319901228XXXX 250000摘要：对于建筑钢结构工程来说，最主要的连接方式之一就是焊接，在钢结构工程中焊接质量是非常关键的。
由于钢结构建筑的不断深入发展，钢结构焊接施工中产生的质量问题以及影响因素，都会使焊接缺陷形成，会导致灾难性工程质量事故的出现，所以，必须对这一内容高度重视。
关键词：钢结构；焊接裂纹；防治措施前言钢结构焊接过程中，焊接热源对结构的加热不均衡，使得钢结构形状、尺寸会发生改变，这就是我们所说的焊接变形。
在变形过程中，结构内部还会出现应力、应变，这是因为结构此时没有承受外载，就出现这些应力，因此，这些应力属于内应力的范围，也就是我们所说的焊接残余应力，这一应力是自平衡内应力，其分布是不均匀的。
在焊接过程中，焊接应力以及变形大多是不可避免的。
它们对焊接结构的尺寸精度有着直接的影响，对焊接接头的强度有着直接的影响，需要付出很多的人力、物力对其进行矫正，甚至还会使构件报废出现。
同时，焊接应力、变形会使今后应用钢结构过程中的承载能力产生不小的影响。
对于焊接变形和残余应力来说，它们是在同一构件中的两种能量的不同形式，对同一构件不同形式的能量服从，与能量守恒定律相符合；两者之间相互作用、互作影响和转化。
因此，对于技术人员来说，一定要对焊接变形、应力出现的原因、规律以及影响因素等进行了解和掌握，从而能够在安装时有效的对焊接质量进行控制。
1钢结构工程焊接质量的影响因素对于钢结构工程来说，焊接结构质量的形成与工程形成过程相渗透，例如设计、检验、验收等。
在制造过程中，都必然要有下料、成型、焊接、打砂渣等过程。
在这之中，焊接结构质量得以保证的重点是设计质量。
钢结构焊接裂纹的原因及防治措施钢结构是现代建筑中常见的结构形式之一，它具有重量轻、强度高、施工速度快等优点，因此被广泛应用于各类建筑工程中。
然而，在钢结构的制造和施工过程中，焊接裂纹往往成为一个常见的质量问题。
本文将探讨钢结构焊接裂纹的形成原因，并提出相应的防治措施。
一、焊接裂纹的形成原因1.1 材料问题钢材的组织结构和化学成分不合理是导致焊接裂纹的主要原因之一。
当钢材中含有含碳、硫、磷等含量超过规定标准的元素时，焊接时易产生高硬度和脆性物质，从而引发裂纹的形成。
1.2 焊接参数不当焊接过程中，焊接电流、焊接速度、焊接温度等焊接参数的选择不当，都可能导致焊接裂纹的生成。
例如，焊接电流过大会导致材料过热，从而在焊接接头中产生裂纹。
1.3 体积收缩差异钢材在焊接过程中会受到热量的影响而发生热胀冷缩，而焊接接头中的同时发生焊接金属的热收缩和焊接基体的冷缩，而两者之间的体积收缩差异可能引起焊接裂纹的形成。
1.4 焊接应力焊接过程中，焊接热量引入工件，产生应力集中，而大的应力集中可能导致焊接裂纹的生成。
特别是当焊接接头应力集中点的应力超过材料的承载极限时，裂纹便会发生。
二、焊接裂纹的防治措施2.1 材料严格控制在钢结构的制造和施工过程中，应严格控制材料的质量。
选用质量合格、符合要求的钢材，特别是控制其中的碳含量、硫含量、磷含量等关键成分的含量。
2.2 合理选择焊接参数在焊接过程中，应根据具体的钢材和焊接需求，合理选择焊接参数。
通过调整焊接电流、焊接速度、焊接温度等参数，确保焊接接头的均匀加热，避免产生过度应力。
2.3 预热和后续热处理对于较大尺寸、厚度较大的焊接接头，应进行预热处理。
通过预热可以减少焊接接头的冷缩和应力积聚，从而减少焊接裂纹的产生。
同时，在焊接完成后，可采取适当的后续热处理，通过热处理来消除残余应力。
2.4 控制焊接应力在焊接过程中，应合理控制焊接应力。
可以通过选用合适的焊接顺序、采用适当的焊接顺序交替焊接等方法，来减少焊接接头中的应力集中，降低焊接裂纹的风险。
钢结构裂纹的修复方法
适用于裂纹较宽、深度较大的构件，或者需要加固的构件。
1、在裂纹附近开孔，孔的直径应大于裂纹的宽度，深度
应达到构件的厚度；
2、制作与构件相同材质、相同厚度的盖板，盖板的宽度
应比孔口大100mm以上；
3、将盖板焊接在孔口处，焊接时应注意盖板的位置、倾
斜度和焊缝的质量；
4、焊接完成后，对焊缝进行打磨，使之与构件表面齐平；
5、对于需要承受动力荷载的构件，盖板焊接完成后应进
行退火处理。
总之，在进行裂纹修复前，需要进行充分的分析和评估，确定裂纹的稳定性和修复方法，以保证修复后的构件能够满足设计要求和使用要求。
同时，在修复过程中，需要注意焊接质量和施工规范，确保修复后的构件具有足够的强度和稳定性。
在受力关键部位出现裂纹或裂纹较为集中的情况下，嵌板法可能不是最佳的修复选择。
此时，我们应该采用附加盖板的修复方法。
为了确保修复效果，我们建议使用双层盖板，并在裂纹两端进行钻孔止裂，以防止裂纹继续扩展。
在焊接连接时，我们需要设法将加固盖板压紧，使其与原板等厚。
焊脚的尺寸应等于板厚，以确保焊接质量。
盖板的尺寸和焊接顺序应参照嵌板法执行。
裂缝处理措施
裂缝处理的措施通常取决于裂缝的性质、大小和位置。
以下是一些常见的裂缝处理措施：
1. 表面封闭法：对于宽度小于0.2mm的裂缝，可以使用表面封闭法进行处理。
这种方法通常使用环氧树脂或树脂浸渍玻璃丝布对裂缝表面进行封闭，以防止水分和空气侵入，从而保护钢筋不受锈蚀。
2. 填充密封法：对于宽度大于0.3mm的裂缝，可以使用填充密封法进行处理。
这种方法通常使用修补材料（如环氧树脂砂浆、水泥砂浆等）填充裂缝，以恢复结构的整体性和耐久性。
3. 压力灌浆法：对于较深的裂缝，可以使用压力灌浆法进行处理。
这种方法通过将修补材料（如环氧树脂、甲基丙烯酸酯等）注入裂缝内部，使其与基体材料粘结在一起，从而恢复结构的完整性和承载能力。
4. 结构补强法：对于因超荷载产生的裂缝、裂缝长时间不处理导致的混凝土耐久性降低、火灾造成裂缝等影响结构强度可采取结构补强法、锚固补强法、预应力法等。
在处理裂缝时，需要注意以下几点：
1. 确定裂缝的性质、大小和位置，选择合适的处理方法。
2. 处理前应对裂缝进行清理，去除松动的混凝土碎块和灰尘等杂物。
3. 处理过程中应注意安全，避免对结构造成二次损伤。
4. 处理后应对结构进行观察和检测，确保处理效果符合要求。
1 钢结构局部缺陷和损伤的修缮1.1 一般规定1.1.1 钢结构构件或连接的局部缺陷和损伤的修复与处理应符合本章规定。
1.1.2 对可能导致钢结构整体承载力不足的缺陷和损伤，应采取加固措施进行处理。
1.1.3 对下列缺陷和损伤，宜采取拆换措施：1 高强度螺栓连接出现延迟断裂现象；2 承受动力荷载的摩擦型高强度螺栓连接出现滑移现象；3 钢结构节点板弯折损伤伴有裂纹；4 承受动力荷载的钢构件出现疲劳裂纹。
1.1.4 经可靠性鉴定确认可以修复的钢结构局部缺陷和损伤，应根据其类型及产生原因进行专项修复设计。
1.1.5 钢结构的缺陷和损伤的修复，应按设计规定卸除或部分卸除作用于结构上的活荷载，并采取可靠的安全措施。
1.2 连接修缮1.2.1 钢结构焊缝的修复应符合下列规定：1 焊缝实际尺寸不足时，应根据验算结果在原有焊缝上堆焊辅助焊缝；2 焊缝出现裂纹时，宜采用碳弧气刨或风铲刨掉原焊缝后重焊，并应作防腐蚀处理；3 焊缝出现气孔、夹渣、咬边时，对常温下承受静载或间接动载的结构，若无裂纹或其他异常现象，可不作处理；4 焊缝内部的夹渣、气孔等超过现行国家标准《钢结构焊接规范》GB50661规定的外观质量要求时，应采用碳弧气刨或风铲将有缺陷的焊缝清除，然后以同型号焊条补焊，补焊长度不宜小于40mm。
1.2.2 由螺栓漏拧或终拧扭矩不足造成摩擦型高强度螺栓连接的滑移，可采用补拧并在盖板周边加焊进行修复。
1.2.3 铆钉连接的修复应符合下列规定：1 对松动或漏铆的铆钉应更换或补铆；更换铆钉时，宜采用气割割掉铆钉头且不应烧伤主体金属；不得采用焊补、加热再铆合方法处理有缺陷的铆钉。
修复时，可采用高强度螺栓代替铆钉，其直径换算按等强度确定。
2 当采用高强度螺栓替换铆钉修复时，若铆钉孔缺陷不妨碍螺栓顺利就位时，可不处理铆钉孔；当孔壁倾斜度超过5°，且螺栓不能与连接板表面紧贴时，应扩钻铆钉孔或采用楔形垫圈。
1.3 变形修缮1.3.1 钢结构构件的变形可采用热加工方法矫正。
钢结构建筑目前在建筑业领域呈现出蓬勃发展的势头，好的工程除了基础材料要过关之外，优良的工艺也是必不可少的。
而焊接是钢结构的主要连接方式之一，焊接质量的好坏直接决定钢结构的安装质量。
如果是业内人士我们可能对钢结构焊接并不陌生，但是在焊接过程中出现的一些问题和缺陷却是大家不得不重视的。
今天我们就一起来了解了解钢结构焊接的常见缺陷以及对应的解决方案。
在钢结构焊接施工中出现的焊缝缺陷通常为六类：裂纹、孔穴、固体夹杂、未熔合、未焊透、形状缺陷和上述以外的其他缺陷。
其主要产生原因和处理方法总结如下。
1、裂纹裂纹：通常有热裂纹和冷裂纹之分。
产生热裂纹的主要原因是母材抗裂性能差、焊接材料质量不好、焊接工艺参数选择不当、焊接内应力过大等；产生冷裂纹的主要原因是焊接结构设计不合理、焊缝布置不当、焊接工艺措施不合理，如焊前未预热、焊后冷却快等。
处理办法是在裂纹两端钻止裂孔或铲除裂纹处的焊缝金属，进行补焊。
2、孔穴孔穴：通常分为气孔和孔坑缩孔两种。
产生气孔的主要原因是焊条药皮损坏严重、焊条和焊剂未烘烤、母材有油污或锈和氧化物、焊接电流过小、弧长过长，焊接速度太快等，其处理方法是铲去气孔处的焊缝金属，然后补焊。
产生弧坑缩孔的主要原因是焊接电流太大且焊接速度太快、熄弧太快，未反复向熄弧处补充填充金属等，其处理方法是在弧坑处补焊。
3、固体夹杂固体夹杂：有夹渣和夹钨两种缺陷。
产生夹渣的主要原因是焊接材料质量不好、焊接电流太小、焊接速度太快、熔渣密度太大、阻碍熔渣上浮、多层焊时熔渣未清除干净等，其处理方法是铲除夹渣处的焊缝金属，然后焊补。
产生夹钨的主要原因是氩弧焊时钨极与熔池金属接触，其处理方法是挖去夹钨处缺陷金属，重新焊补。
4、未熔合、未焊透未熔合、未焊透：产生的主要原因是焊接电流太小、焊接速度太快、坡口角度间隙太小、操作技术不佳等。
对于未熔合的处理方法是铲除未熔合处的焊缝金属后焊补。
对于未焊透的处理方法是对开敞性好的结构的单面未焊透，可在焊缝背面直接补焊。
