即槽轮的运动时间总是小于其静止时间。
如果想得到k≥0.5的槽轮机构，则可在拨盘上多装几个 圆销，设装有n个均匀分布的圆销，则拨盘转一圈，槽 轮被拨动n次。故运动系数是单圆柱销的n倍，即:
k= n(1/2-1/z) ∵ k≤1 得：n≤2z/ (z -2)
当k=1时，槽轮机构已经不具备间歇运动特性了。
槽轮机构的类型及应用
外槽轮机构 槽轮与拨盘转向相反
内槽轮机构 槽轮与拨盘转向相同
槽轮机构的应用
电影放映机的拨片机构
球面槽轮机构
三、槽轮机构的运动系数及运动特性
ω1
拨盘等速回转，在一个运动循
环内，总的运动时间为：
t＝2π/ω1 槽轮的运动时间为：
td＝2α1/ω1
2α1 90°2φ920°
定义： k=td / t 为运动系数，即：
不大的场合。

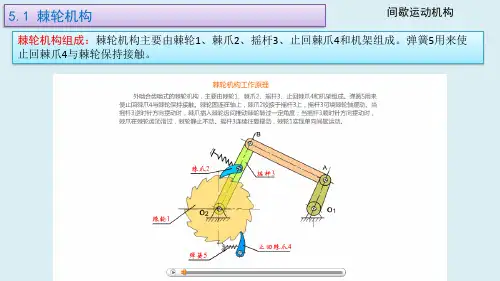

棘轮机构的类型及应用
内接棘轮机构
外接棘轮机构
棘条机构
钩头双动式棘轮机构
直推双动式棘轮机构
可变向棘轮机构
摩擦式棘轮机构
外摩擦式接棘轮机构
外摩擦式接棘轮机构滚子内接摩擦来自棘条机构棘轮机构的应用
工作面
牛头刨床
为了切削工件，刨刀需作连续往复直线运动，工作台作间歇移动。当曲柄转动时，经连杆带动摇杆作 往复摆动；摇杆上装有双向棘轮机构的棘爪，棘轮与丝杠固连，棘爪带动棘轮作单方向间歇转动， 从而使螺母（即工作台）作间歇进给运动。若改变驱动棘爪的摆角，可以调节进给量；改变驱动棘爪的 位置（绕自身轴线转过180°后固定），可改变进给运动的方向。
