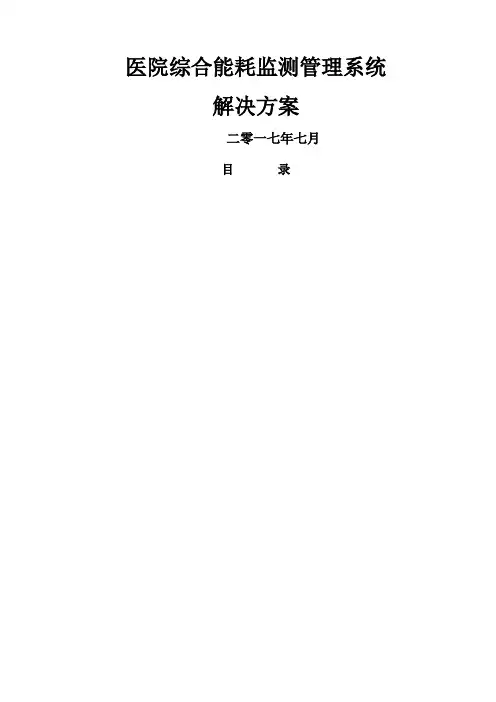

医院综合能耗监测管理系统解决方案二零一七年七月目录第一章概述 -------------------------------------------------------------------------------------- 31、医院建设综合能耗监测管理系统的需求分析--------------------------------------- 31.1建设“绿色医院”的需求 ------------------------------------------------------------------- 31.2 医院电力能源安全、可靠管控的需求------------------------------------------------ 31.3 医院能效综合考评管控的需求--------------------------------------------------------- 42、系统建设内容 ------------------------------------------------------------------------------ 42.1用电系统------------------------------------------------------------------------------------- 42.2用水系统------------------------------------------------------------------------------------- 52.3中央空调系统------------------------------------------------------- 错误!未定义书签。
2.4中央空调末端系统------------------------------------------------------------------------- 53、系统建设目标 ------------------------------------------------------------------------------ 5 第二章能耗监测计量管理系统总体设计方案 --------------------------------------------- 71、概述 ------------------------------------------------------------------------------------------ 72、系统组成 ------------------------------------------------------------------------------------ 73、能耗监测计量管理系统主要功能----------------------------------------------------- 103.1 图形化监视系统 ----------------------------------------------------------------------- 103.2 能耗数据采集功能 -------------------------------------------------------------------- 113.3 能耗监测计量管理功能 -------------------------------------------------------------- 123.4 数据显示、统计、分析和预警功能 ----------------------------------------------- 143.5 报警管理 -------------------------------------------------------------------------------- 153.6 设备管理 -------------------------------------------------------------------------------- 163.7 能耗指标管理 -------------------------------------------------------------------------- 16 第三章设备介绍 -------------------------------------------------------------------------------- 181、能耗监测管理平台软件 ----------------------------------------------------------------- 182、网络电表 ----------------------------------------------------------------------------------- 183、网络直读水表 ----------------------------------------------------------------------------- 184、空调冷热量表 ------------------------------------------------------ 错误!未定义书签。
5、能耗数据采集器 -------------------------------------------------------------------------- 196、联网温控器 -------------------------------------------------------------------------------- 19第一章概述作为守护健康、治病救人的场所，医院是所有公共建筑中功能最为复杂的建筑，为保障医院的正常运转，大量基础设施和医疗设备需要安全、高效的能源供应保障系统。
为了提升医院的信息化管理水平，更加科学合理的促进医院节能降耗工作，提高医院后勤保障的能源管理技术手段，更加精细化的实现医院各科室的能耗测评等工作。
根据医院的实际需求建设一套适合医疗行业专业医院综合能耗监测管理系统是非常必要的。
医院综合能耗监测管理系统是根据《绿色医院建筑评价标准》、《医院建筑能耗监管系统建设技术导则》等行业规范，建设的一套包括电能计量、电力监控、电能质量治理、综合能耗监测管理等技术服务的能源管理系统。
系统能够辅助医院后勤管理人员进行能源供应系统及能耗设备的运行管理工作，帮助医院管理层实时掌握医院的能耗情况，为医院能源信息化建设和节能管理提供了最佳的技术平台。
1、医院建设综合能耗监测管理系统的需求分析1.1建设“绿色医院”的需求绿色医院这一概念属于舶来品，其首先是由外国环保主义研究者提出的，是现代医院绿色发展战略当中重要的一环，也是现代化医院发展的主要前提。
为推进我国“绿色医院”的健康发展，我国也颁布了相应的绿色医院建设标准，为具有中国特色的绿色医院的建设工作提供了法律基础，同时也为相关工作的开展提供了参考的标准。
1.2 医院电力能源安全、可靠管控的需求目前，我国大部分地区的医院在进行电力管理工作的过程中，均采用的是人力巡查的方式，通过对配电室电压、供电线路、输出电流等参数的人工记录、抄表来了解医院的整体用电情况，同时为各科室配发了相应的电表，这样就能够了解各科室之间不同的用电量。
采用人工查表的方式，这种方法虽然能够满足一些小型医疗机构的需求，但是在未来医疗机构的发展过程中，这种方法的弊端极大，主要包括以下一方面：①在对各类设备事故的查找过程中，对于事故事件的记录不够准确和及时，导致在对事故处理的过程中无法进行及时有效的排除，造成较大的安全隐患。
②对于供电线路的巡查也仅是对于那些在表面可以观察到的线路，对于墙体内部的供电线路的观察则基本没有，使得这部分安全隐患无法得到有效控制。
同时在故障发生时，由于没有科学化的监测技术，无法快速确定事故原因所在，给工作抢修造成了较大的影响。
③部分供电线路的老化数据无法进行有效统计，因为其使用时间过长，无法进行系统化的统计，导致每条电路都有可能在超负荷的情况下进行运转，增加了安全隐患所带来的危害。
④人力巡查工作过程当中，相关人员的工作量比较大，并且工作单调繁琐，很容易产生错漏的情况。
⑤在对医院用电数据进行统计的过程中，只能够统计当时的用电量，和前一时期用电量进行对比，而无法有效获得历史用电数据，这样就不能够有效对潜在的风险和问题进行分析。
⑥由于人力资源缺乏问题，导致在管理的过程中很多配电室长期无人值守，周围也没有响应的监控设备，使得漏电、偷电等情况无法被及时发现。
一旦发生紧急情况，相关工作人员就只能够对其进行补救，并且可能会出现工作人员不在现场的情况，在不了解现场情况的前提下，无法通过其它人员来完成对事故的处理。
1.3 医院能效综合考评管控的需求随着能耗问题日益突显，如何实现能耗管理和能源成本最小化成为中国的首要任务。
医院作为能耗最大，用能情况最复杂的大型建筑，有效的降低能源消耗，减少能源成本，避免用能过程中的“跑冒滴漏”现象，实施分科室能效综合考评是给非常必要的管理手段。
建立高效的能耗监测管理系统，对建筑各类耗能设备能耗数据进行实时测量，对采集数据进行统计和分析。
能够合理的确定各科室建筑能耗经济指标及绩效考核指标，发现能源使用规律和能源浪费情况，提高人员主动节能的意识。
2、系统建设内容2.1用电系统系统设计围绕分类分项为中心，结合医院的实际用电情况，以科室为单位进行用电计量统计。
在每层楼回路上面安装多功能电表，对三相相电压、相电流、相电压、相电流、有功、无功、频率、功率因数、谐波畸变率等参数进行监视，当电路缺相或者电流过大等其他故障问题时系统自动会发出告警声音，提示管理人员进行处理。
在楼层分区每个科室（办公室、门诊、卫生间、病区及公共区域）回路分别安装单相计量电表，统计每个科室用电情况，为综合排名考核提供有效数据，这样可以实现绩效考核指标与能耗数据挂钩从而提供医院员工用电节能意识。
通过系统做到有序用电，合理用电，按需用电，避免因电器老化而导致的用电安全事故。
2.2用水系统医院每天流动人员比较大，用水分布以比较广（厕所、洗手池、消毒池、洗衣房、病房等）因此有的病人用水后忘记关闭水龙头，这样就造成水资源浪费。
如果不对用水进行实时监测就不知道每天用水量情况，当某处水管出现漏水以无人知晓。
针对上述情况本次项目在每个科室用水处都配置了相应的水表进行用水量实时在线监测，当出现用水量突然增大或者一直用水，则系统判定出水龙头忘记关闭或者水管漏水，系统会自动发出报警。
