1 附录1.1 附录一：再生段距离计算再生段距离的计算分为两种情况: 第一种情况是损耗受限，即再生段距离由光通道衰减决定。
第二种情况是色散受限，即再生段距离由光通道总色散所限定。
采用最坏值法设计时，损耗受限系统的实际可达再生段距离可用下式来估算:L=P-P-P-2A-M T R p CfCαα+s式中:PT－表示寿命终了时发送光功率(dBm)PR－表示寿命终了时接收灵敏度(dBm)(BER≤10E-12)Pp－表示光通道代价(dB) -----在G.652光纤上一般对于STM-1/4，取1dB；对于STM-16，类型S-16.1,L-16.1取1dB,类型L-16.2,V-16.2,U-16.2取2dB。

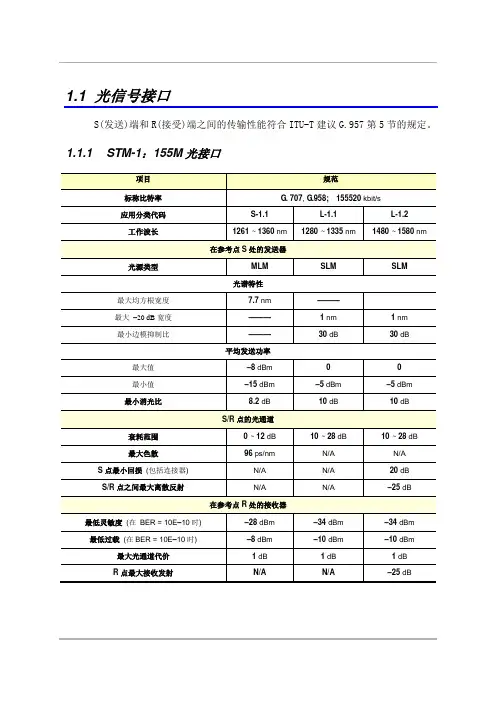

Ac－表示每个活动连接器损耗(dB)Mc－表示系统富裕度(dB)光纤衰减系数（包括光纤熔接头衰耗）1.31μm af=0.37dB/km1.55μm af=0.22dB/km每个活动连接器损耗：Ac=0.5 dB光纤熔接头平均衰减：as =0.055 dB/Km系统富裕度：Mc=3dB1.155Mbit/s光接口:长距离光接口发送光功率为-4dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-5dBm；接收灵敏度为-36dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-33dBm.1.31μm长距离：[-5-(-33)-1-1-3]/(0.37+0.055)=54.1Km1.55μm长距离：[-5-(-33)-1-1-3]/(0.22+0.055)=83.6Km最大传输距离（衰耗限制）：83.6Km2.622Mbit/s光接口622Mbit/s光器件：S-4.1:光接口发送光功率为-13.5dBm,按劣化1dBm考虑，其寿命终了时发送光功率为-14.5dBm；接收灵敏度为-30dBm，按劣化3dBm 考虑，其寿命终了时的接收灵敏度为-27dBm.[-14.5-(-27)-1-1-3]/(0.37+0.055)=17.6kmL-4.1：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-30dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-27dBm.[-3-(-27)-1-1-3]/(0.37+0.055)=44.7kmL-4.2：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-30dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-27dBm.[-3-(-27)-1-1-3]/(0.22+0.055)=69.1kmV-4.2：光接口发送光功率为-2dBm，按劣化1dBm考虑，其寿命终了时发送光功率为-3dBm；接收灵敏度为-38.5dBm，按劣化3dBm考虑，其寿命终了时的接收灵敏度为-35.5dBm.[-3-(-35.5)-1-1-3]/(0.22+0.055)=100km最大传输距离（衰耗限制）：100km622Mbit/s色散限制：根据ITU-T建议G.957 ε=B·D·L·δλ×10-6ε=0.306（单模光发送模块）B为传输速率（Mbit/s）D为光纤色散系数（ 1.55μm：D=20 ps/nm.km）L为传输距离δλ为光源的均方根谱宽，一般SLM: -20dB谱宽δλ-20=1nm，δλ=δλ-20/6.07D.L=ε×δλ106B=(0.306×106)/(622.080×1/6.07)=2986 ps/nm1.55μm时：距离：L=2986/20=149.3Km所以，对于622Mb/s系统，一般可不考虑色散受限问题。

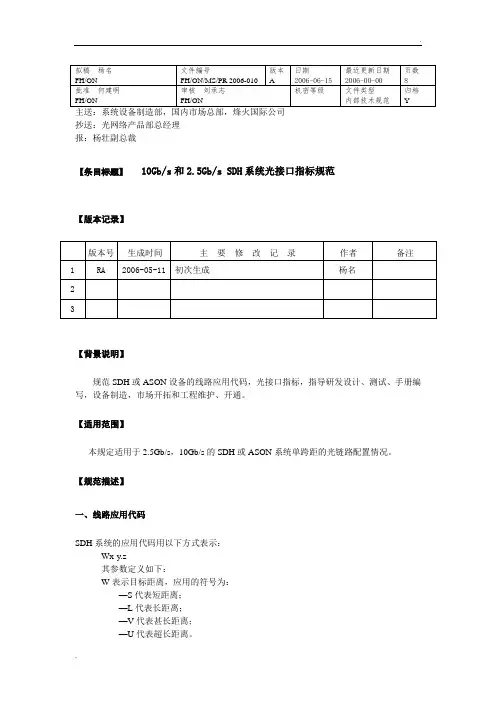

抄送：光网络产品部总经理报：杨壮副总裁【条目标题】 10Gb/s和2.5Gb/s SDH系统光接口指标规范【版本记录】【背景说明】规范SDH或ASON设备的线路应用代码，光接口指标，指导研发设计、测试、手册编写，设备制造，市场开拓和工程维护、开通。
【适用范围】本规定适用于2.5Gb/s，10Gb/s的SDH或ASON系统单跨距的光链路配置情况。
【规范描述】一、线路应用代码SDH系统的应用代码用以下方式表示：Wx-y.z其参数定义如下：W表示目标距离，应用的符号为：—S代表短距离；—L代表长距离；—V代表甚长距离；—U代表超长距离。
x为W的下标，代表相应目标距离的扩展符号，只有在自定义的线路应用代码中使用。
应用的符号为：—s代表W距离段的较短目标距离—e代表W距离段的较长目标距离—f代表采用FEC技术—r代表采用Raman技术y表示STM等级：—16表示STM-16；—64表示STM-64；z是光纤类型，如下：—1代表对G.652光纤使用1 310nm光源；—2代表对G.652光纤使用1 550nm光源；—3代表对G.653光纤使用1 550nm光源；—5代表对G.655光纤使用1 550nm光源。
二、光接口应用代码的分类及部分常用光接口指标2、STM－163．其他指标光接口的其他指标符合相应线路应用代码段的ITU-T的G.957, G.691建议表1 STM-64光接口参数要求(S，L接口)表3 STM-16光接口参数要求(S，L接口)表5 STM-16光接口参数要求(U接口)该文件和《SDH设备光放大、色散补偿与光模块配置原则》配套使用。
【发布单位】光网络产品部项目管理部【发布日期】2006-06-20。
抄送：光网络产品部总经理报：杨壮副总裁【条目标题】 10Gb/s和2.5Gb/s SDH系统光接口指标规范【版本记录】【背景说明】规范SDH或ASON设备的线路应用代码，光接口指标，指导研发设计、测试、手册编写，设备制造，市场开拓和工程维护、开通。
【适用范围】本规定适用于2.5Gb/s，10Gb/s的SDH或ASON系统单跨距的光链路配置情况。
【规范描述】一、线路应用代码SDH系统的应用代码用以下方式表示：Wx-y.z其参数定义如下：W表示目标距离，应用的符号为：—S代表短距离；—L代表长距离；—V代表甚长距离；—U代表超长距离。
x为W的下标，代表相应目标距离的扩展符号，只有在自定义的线路应用代码中使用。
应用的符号为：—s代表W距离段的较短目标距离—e代表W距离段的较长目标距离—f代表采用FEC技术—r代表采用Raman技术y表示STM等级：—16表示STM-16；—64表示STM-64；z是光纤类型，如下：—1代表对G.652光纤使用1 310nm光源；—2代表对G.652光纤使用1 550nm光源；—3代表对G.653光纤使用1 550nm光源；—5代表对G.655光纤使用1 550nm光源。
二、光接口应用代码的分类及部分常用光接口指标3．其他指标光接口的其他指标符合相应线路应用代码段的ITU-T的G.957, G.691建议表1 STM-64光接口参数要求(S，L接口)表5 STM-16光接口参数要求(U接口)该文件和《SDH设备光放大、色散补偿与光模块配置原则》配套使用。
【发布单位】光网络产品部项目管理部【发布日期】 2006-06-20（注：可编辑下载，若有不当之处，请指正，谢谢!）。

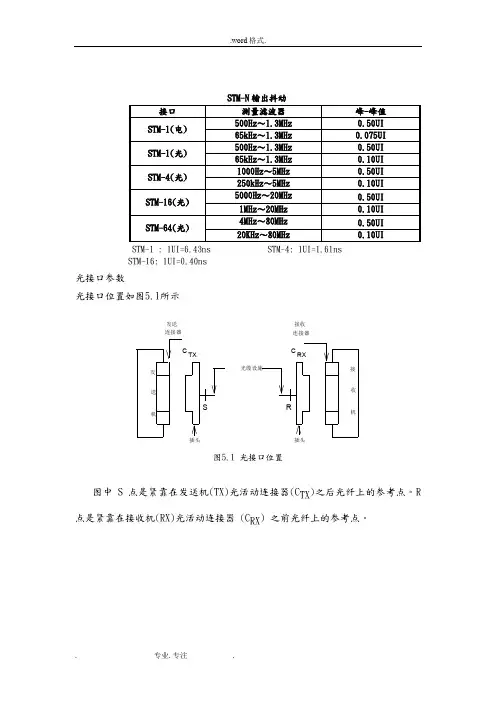

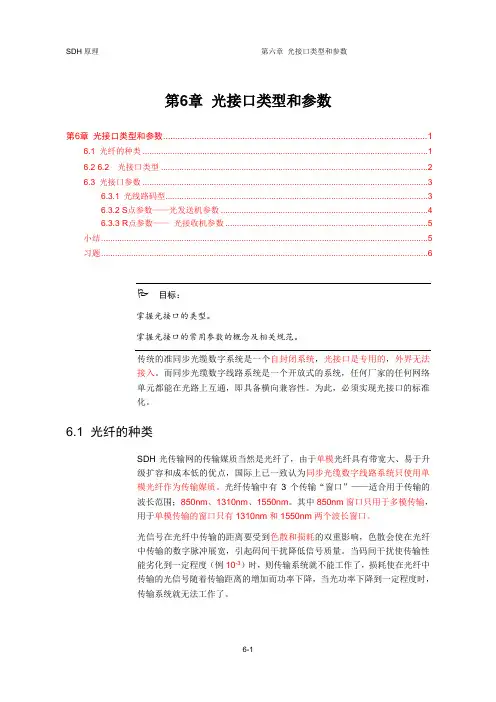

第6章光接口类型和参数第6章光接口类型和参数 (1)6.1 光纤的种类 (1)6.2 6.2 光接口类型 (2)6.3 光接口参数 (3)6.3.1光线路码型 (3)6.3.2 S点参数——光发送机参数 (4)6.3.3 R点参数——光接收机参数 (5)小结 (5)习题 (6)目标：掌握光接口的类型。
掌握光接口的常用参数的概念及相关规范。
传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。
而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。
为此，必须实现光接口的标准化。
6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。
当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。
为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。
1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
第6章光接口类型和参数目标：掌握光接口的类型。
掌握光接口的常用参数的概念及相关规范。
传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。
而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。
为此，必须实现光接口的标准化。
6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。
当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。
为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。
1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm 波长处，它主要工作于1550nm 窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
各网络应用环境模块光接口标准光模块，按其应用环境，可分为：SDH应用、以太网的应用两大类，这两大类中，按照其速率的不同，又可分为，SDH：155M、622M、2.5G、10G以太网：100BASE、1000BASE、10G适用于SDH应用的类型及代码眼图模板（ITU-T G.957模板）STM-1 & STM-41.光发送模块技术要求2.光接收模块技术要求当光接收模块具有时钟提取功能时，光接收模块的技术要求应增加以下项目。
传输特性参数表光发送模块技术要求光接收模块技术要求以太网应用环境，按其速率可分为100BASE、1000BASE、10G等，在实际的应用过程中，最为流行的以太网应用是以PON的拓扑结构为基础的。
网络：PONAPON & BPONODN的物理媒介从属层的参数155 Mbit/s下行方向光接口参数1244.16 Mbit/s上行方向的光接口参数(无)眼图模板1.下行发送信号眼图模板图一 G.983.1－下行发送信号2.上行发送信号眼图模板图二 G.983.1－上行发送信号抖动容限模板图三G.983.1－抖动容限模板EPON(GEPON)EPON系统发射眼图模板接收机灵敏度接收机过载功率GPONODN的物理媒介从属层参数1244 Mbit/s上行方向光接口参数1244 Mbit/s上行方向，在ONU发送器2488 Mbit/s上行方向光接口参数眼图模板1.下行传输信号的眼图模板图四：下行传输信号的眼图模板必要时使用衰减器。
滤波器的截止频率（3 dB衰减频率）是输出标称比特率的0.75倍注—在2488.32 Mbit/s的情况，矩型眼图模板的×2和×3不一定与0 NI和1 UI的垂直轴等距，这种偏离的程度尚待研究。
2.上行传输信号的眼图模板图五：上行传输信号的眼图模板必要时使用衰减器。
滤波器的截止频率（3 dB 衰减频率）是输出标称比特率的 0.75 倍。

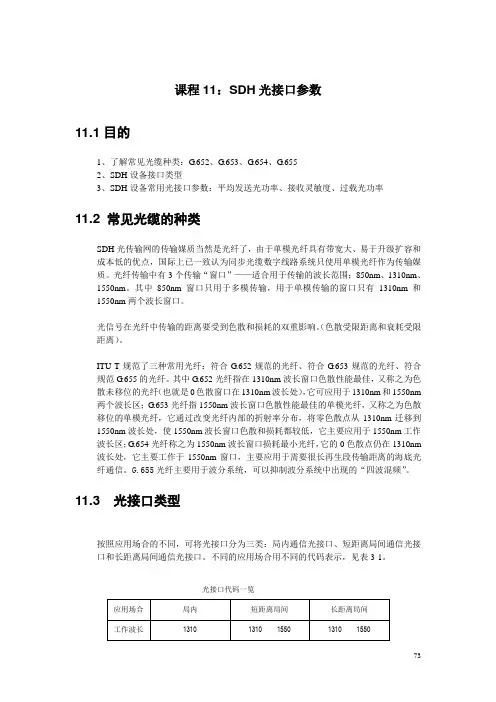

课程11：SDH光接口参数11.1目的1、了解常见光缆种类：G.652、G.653、G.654、G.6552、SDH设备接口类型3、SDH设备常用光接口参数：平均发送光功率、接收灵敏度、过载光功率11.2 常见光缆的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响。
（色散受限距离和衰耗受限距离）。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm 两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm 波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
G.655光纤主要用于波分系统，可以抑制波分系统中出现的“四波混频”。
11.3 光接口类型按照应用场合的不同，可将光接口分为三类：局内通信光接口、短距离局间通信光接口和长距离局间通信光接口。
不同的应用场合用不同的代码表示，见表3-1。
光接口代码一览代码的第一位字母表示应用场合：I表示局内通信；S表示短距离局间通信；L表示长距离局间通信。
光接口技术要求及相关参数参照ITU-T G.691，SDH １0Gb/s光发射模块在光发射侧参考点的光接口技术要求及相关参数见表2。
这里所规定的技术要求指标或参数值均为寿命终结时之值；即包括所允许的最坏运用条件范围（温度和湿度范围）下仍能满足的数值，直至寿命终结前。

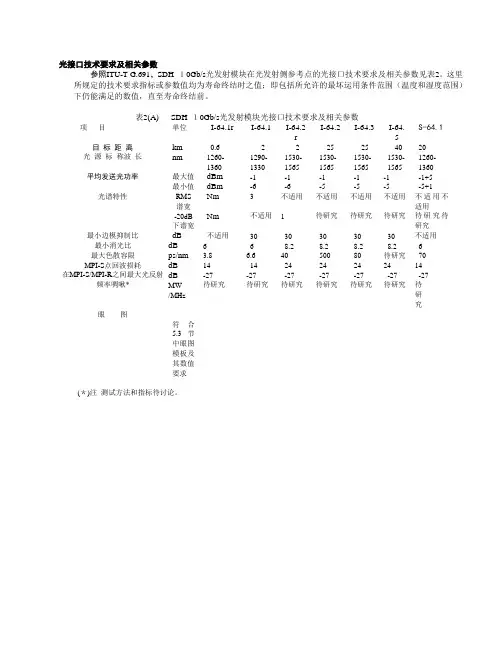

表2(A) SDH １0Gb/s光发射模块光接口技术要求及相关参数项目单位I-64.1r I-64.1 I-64.2r I-64.2 I-64.3 I-64.5S-64.1目标距离km 0.6 2 2 25 25 40 20光源标称波长nm 1260-1360 1290-13301530-15651530-15651530-15651530-15651260-1360平均发送光功率最大值dBm -1 -1 -1 -1 -1 -1+5 最小值dBm -6 -6 -5 -5 -5 -5+1光谱特性RMS谱宽Nm 3 不适用不适用不适用不适用不适用不适用-20dB 下谱宽Nm 不适用 1 待研究待研究待研究待研究待研究最小边模抑制比dB 不适用30 30 30 30 30 不适用最小消光比dB 6 6 8.2 8.2 8.2 8.2 6最大色散容限ps/nm 3.8 6.6 40 500 80 待研究70 MPI-S点回波损耗dB 14 14 24 24 24 24 14在MPI-S/MPI-R之间最大光反射dB -27 -27 -27 -27 -27 -27 -27频率啁啾* MW/MHz 待研究待研究待研究待研究待研究待研究待研究眼图符合5.3 节中眼图模板及其数值要求(＊)注测试方法和指标待讨论。
表2(B) SDH １0Gb/s光发射模块光接口技术要求及相关参数项目单位S-64.2a S-64.2bS-64.3aS-64.3bS-64.5aS-64.5bL-64.1L-64.2aL-64.2c目标距离km 40 40 40 40 40 40 40 40 40光源标称波长nm 1530-15651530-15651530-15651530-15651530-15651530-15651290-13201530-15651530-1565平均发送光功率最大值dBm -1 +2 -1 +2 -1 +2 +7 +2+2最小值dBm -5 -1 -5 -1 -5 -1 +4 -2-2光谱特性RMS谱宽nm 不适用不适用不适用不适用不适用不适用不适用不适用不适用-20d B下谱宽nm 待研究待研究待研究待研究待研究待研究待研究待研究待研究最小边模抑制比dB 30 30 30 30 30 30 30 待研究待研究最小消光比dB 8.2 8.2 8.2 8.2 8.2 8.2 6 10 10最大色散容限ps/nm800 800 130 130 130 130 130 **** **** 回波损耗dB 24 24 24 24 24 24 24 24 24在MPI-S/MPI-R之间最大光反射dB -27 -27 -27 -27 -27 -27 -27 -27 -27 频率啁啾* mW/MHz待研究待研究待研究待研究待研究待研究待研究待研究待研究眼图符合5.3节中眼图模板及其数值要求(＊)注测试方法和指标待讨论。
光接口模块技术规范书一、网上竞价的产品列表设备选件二、各分设备要求1、XFP，10GBase-SR以太网光接口模块1）主要用途及功能:—用于万兆以太网光接口，实现万兆以太网口的光通信2）主要技术要求；—传输介质：多模光纤—传输波长：850nm—接口类型：XFP—传输距离：300米—支持热插拔—温度范围：-5°C到70°C—兼容性：与SPIRNT、IXIA等仪表公司的仪表以及Cisco、华为、华三等厂商的设备兼容2、XFP，10GBase-LR以太网光接口模块1）主要用途及功能:—用于万兆以太网光接口，实现万兆以太网口的光通信2）主要技术要求；—传输介质：单模光纤—传输波长：1310nm—接口类型：XFP—传输距离：10公里—支持热插拔—温度范围：-5°C到70°C—兼容性：与SPIRNT、IXIA等仪表公司的仪表以及Cisco、华为、华三等厂商的设备兼容3、10/100/1000BASE-T SFP 光转电接口模块1）主要用途及功能:—用于千兆以太网光接口插槽，实现千兆以太网电接口功能2）主要技术要求；—接口类型：SFP—接口功能：支持10/100/1000BASE-T接口—传输距离：在UTP 5类线上不少于100米—支持热插拔—温度范围：-5°C到70°C—兼容性：与SPIRNT、IXIA等仪表公司的仪表以及Cisco、华为、华三等厂商的设备兼容4、10/100/1000BASE-T GBIC 光转电接口模块1）主要用途及功能:—用于千兆以太网光接口插槽，实现千兆以太网电接口功能2）主要技术要求；—接口类型：GBIC—接口功能：至少支持1000BASE-T接口—传输距离：在UTP 5类线上不少于100米—支持热插拔—温度范围：-5°C到70°C—兼容性：与SPIRNT、IXIA等仪表公司的仪表以及Cisco、华为、华三等厂商的设备兼容三、设备竞标和到货期限竞标厂家必须具备上述所有定位等组件设备的提供能力，方可竞标设备应在签订收到预付款后的７天内到货。
10G和2.5G光接⼝规范抄送：光⽹络产品部总经理报：杨壮副总裁【条⽬标题】 10Gb/s和2.5Gb/s SDH系统光接⼝指标规范【版本记录】【背景说明】规范SDH或ASON设备的线路应⽤代码，光接⼝指标，指导研发设计、测试、⼿册编写，设备制造，市场开拓和⼯程维护、开通。
【适⽤范围】本规定适⽤于2.5Gb/s，10Gb/s的SDH或ASON系统单跨距的光链路配置情况。
【规范描述】⼀、线路应⽤代码SDH系统的应⽤代码⽤以下⽅式表⽰：Wx-y.z其参数定义如下：W表⽰⽬标距离，应⽤的符号为：—S代表短距离；—L代表长距离；—V代表甚长距离；—U代表超长距离。
x为W的下标，代表相应⽬标距离的扩展符号，只有在⾃定义的线路应⽤代码中使⽤。
应⽤的符号为：—s代表W距离段的较短⽬标距离—e代表W距离段的较长⽬标距离—f代表采⽤FEC技术—r代表采⽤Raman技术y表⽰STM等级：—16表⽰STM-16；—64表⽰STM-64；z是光纤类型，如下：—1代表对G.652光纤使⽤1 310nm光源；—2代表对G.652光纤使⽤1 550nm光源；—3代表对G.653光纤使⽤1 550nm光源；—5代表对G.655光纤使⽤1 550nm光源。
⼆、光接⼝应⽤代码的分类及部分常⽤光接⼝指标2、STM－163．其他指标光接⼝的其他指标符合相应线路应⽤代码段的ITU-T的G.957, G.691建议表1 STM-64光接⼝参数要求(S，L接⼝)表3 STM-16光接⼝参数要求(S，L接⼝)表5 STM-16光接⼝参数要求(U接⼝)该⽂件和《SDH设备光放⼤、⾊散补偿与光模块配置原则》配套使⽤。
【发布单位】光⽹络产品部项⽬管理部【发布⽇期】2006-06-20。
光纤的接口标准1.接口类型- 光纤接口按照传输速率和连接方式可分为多种类型。
常见的光纤接口类型包括：- 单模光纤接口（Single Mode Fiber Interface，SMF）：用于远距离传输，适用于长距离通信和数据中心等应用；- 多模光纤接口（Multimode Fiber Interface，MMF）：用于短距离传输，适用于局域网和数据中心等应用；- 光纤收发模块接口：用于光纤模块的连接，如SFP、SFP+等。
2.光纤接口参数- 传输速率：光纤接口一般以传输速率来描述其性能，如10Gbps、40Gbps、100Gbps 等；- 纤芯数量：光纤接口的纤芯数量决定了其传输能力，常见的纤芯数量有单纤芯、多纤芯（如4纤芯、8纤芯）等；- 波长：光纤传输使用的波长会影响传输距离和带宽，常见的波长包括850nm、1310nm、1550nm等；- 连接方式：光纤接口的连接方式有ST、SC、LC、MPO等，不同的连接方式适用于不同的应用场景。
3.光纤接口标准- IEEE标准：IEEE（Institute of Electrical and Electronics Engineers）制定了一系列的光纤接口标准，如IEEE 802.3标准用于以太网的光纤接口定义；- ITU-T标准：ITU-T（International Telecommunication Union - Telecommunication Standardization Sector）提供了一系列的光纤接口标准，如G.652标准用于单模光纤的传输；- 其他标准：各厂商和组织还可以制定自己的光纤接口标准，以满足特定的需求和应用场景。
4.光纤接口兼容性- 为了保证光纤接口的互操作性，不同厂商的光纤设备和光纤模块一般需要遵循统一的接口标准，确保可以相互连接和通信；- 在设计和实施光纤接口时，需要考虑到兼容性和可扩展性，以便在未来的升级和更新中能够兼容新的技术和设备。
附录B 以太网光接口参数规范表B.1 1000Base-EX光接口参数规范注：最大平均发送光功率应取最大接收功率与IEEE 803.2规定的1类安全限中的小值。
表B.2 1000Base-LX光接口参数规范表B.3 10GBase-SW/SR光接口参数规范表B.5 10GBase-EW/ER光接口参数规范表B.6 40GE（10km）光接口参数规范表B.8 40GE（80km）光接口参数规范表B.12 100GBASE-ZR4光接口要求附录C 测试记录样表设备型号：制造厂商：测试仪表：测试人员：随工（监理）：测试时间：C.2 以太网接口传输性能测试记录接口速率：□□100BASE光、□1000BASE光、注：在相应接口速率前方框内打“√”。
设备型号：制造厂商：测试仪表：测试人员：随工（监理）：测试时间：C.3 PDH接口性能测试记录设备型号：制造厂商：测试仪表：测试人员：随工（监理）：测试时间：C.4 STM-N光接口性能测试记录接口速率：□STM-1、□STM-4注：在相应接口速率前方框内打“√”。
设备型号：制造厂商：测试仪表：测试人员：随工（监理）：测试时间：C.5 STM-N接口传输性能测试记录接口速率：□STM-1电、□STM-1光、□STM-4光注：在相应接口速率前方框内打“√”。
设备型号：制造厂商：测试仪表：测试人员：随工（监理）：测试时间：设备型号：制造厂商：测试仪表：测试人员：随工（监理）：测试时间：设备型号：制造厂商：测试仪表：测试人员：随工（监理）：测试时间：54C.8 系统性能测试记录注：输出抖动B2指标要求值，2048kbit/s接口为0.2；155Mbit/s电接口为0.075；155Mbit/s光和622Mbit/s光接口为0.10。
测试仪表：测试人员：随工（监理）：测试时间：C.9 网络保护性能测试记录注：1 按设计保护倒换准则测试，保护倒换时间记入上表中；2 网管功能按设计要求清单验收。
第6章光接口类型和参数第6章光接口类型和参数 (1)6.1 光纤的种类 (1)6.2 6.2 光接口类型 (2)6.3 光接口参数 (3)6.3.1光线路码型 (3)6.3.2 S点参数——光发送机参数 (4)6.3.3 R点参数——光接收机参数 (5)小结 (5)习题 (6)目标：掌握光接口的类型。
掌握光接口的常用参数的概念及相关规范。
传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。
而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。
为此，必须实现光接口的标准化。
6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。
光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。
其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。
光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。
当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。
为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。
1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。
ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。
其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
