罗斯蒙特浊度分析仪T1056-01的操作说明

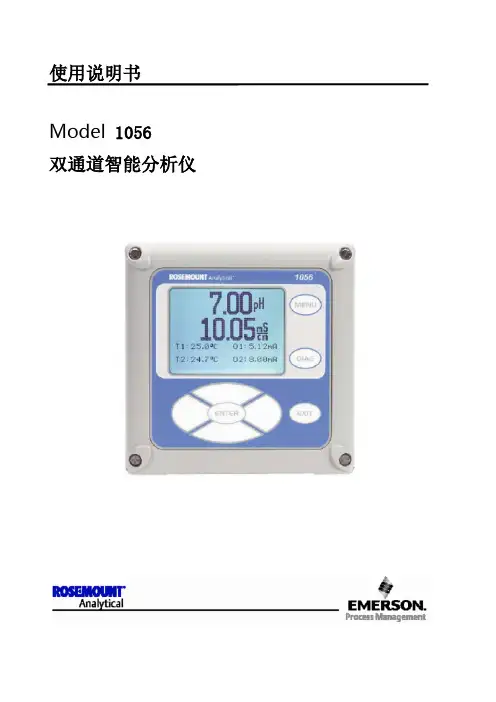

使用说明书Model1056双通道智能分析仪目录快速启动指南 (2)快速启动指南树形图 (3)快速参考指南树形图 (4)一、通用技术规格 (5)①接触式电导率 (6)② pH/ORP/ISE (7)二、安装 (8)三、接线 (13)四、变送器的操作 (18)快速启动指南1．安装方式，请参见2.0章节。

2．传感器与信号板之间的接线，请参见3.0章节和有关传感器的说明。

同时，要求准确连接电源线和输出信号线。

3．只有在检查分析仪接线准确无误的情况下，才能给分析仪供电。

4．分析器第一次通电，快速启动（Quick Start）画面就会出现。

快速启动程序的使用非常简单。

A．闪烁区表示光标当前所在位置。

B．使用“左”、“右”箭头键，可以左右移动光标或改变小数点的位置。

使用“上”、“下”箭头键，可以上下移动光标或增加、减少数字。

C．按ENTER键，保存组态设置；按EXIT键，退出且不保存变更设置。

在快速启动过程中，按EXIT键也可以使显示器回到初始画面（选择语言）。

5．按照快速启动指南的组态树形菜单结构图（图A），完成仪器组态。

6．在完成最后一步组态后，仪器出现主显示屏幕，此时输出为默认值。

7．如果要改变输出和温度设置，请回到主菜单，选择程序“Program”，然后，按照快速参考指南的树形菜单结构图（图B），完成修改。

8．如果要使分析仪恢复到默认设置，请在Program下选择Reset Analyzer（分析仪复位）。

一、通用技术规格外壳：材质为聚碳酸脂，防护等级为NEMA 4X/CSA 4（IP65）；尺寸：外形尺寸155×155×131毫米（6.10×6.10×5.15英寸）；仪表盘开孔尺寸1/2 DIN标准，139×139毫米（5.45×5.45英寸）；进线孔规格：½英寸或PG13.5穿线管；显示：单色LCD显示，显示分辨率128×96，背光照明，有效显示面积58×78毫米（2.3×3.0英寸）；环境温度和湿度：环境温度为0-50℃（32-122℉），相对湿度为5-95%RH（无冷凝）；贮存温度：-20至60℃（-4至140℉）；电源：选型代码-01：115/230±15%VAC，50/60Hz，功耗10瓦；选型代码-02：20-30VDC，功耗15瓦；选型代码-03：85-265VAC，47.5-65.0Hz，通用电源，功耗15瓦；备注：选型代码-02和-03带4个可组态的继电器。

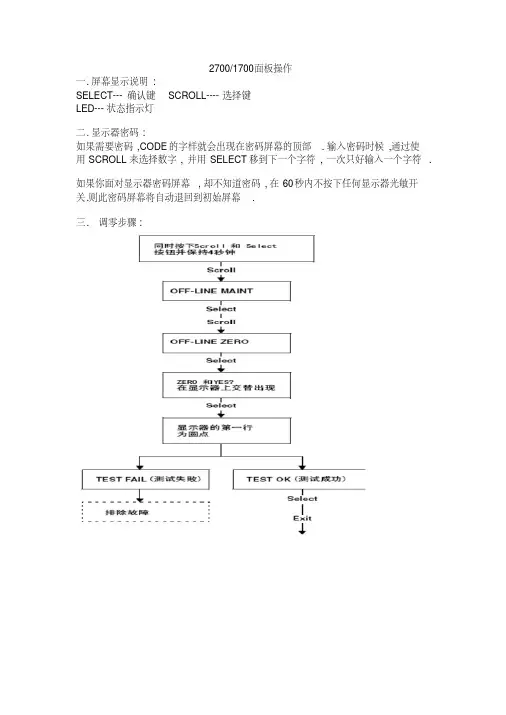

2700/1700面板操作一.屏幕显示说明：SELECT——确认键SCROLL ------- 选择键LED ---- 状态指示灯二。

显示器密码：如果需要密码，CODE的字样就会出现在密码屏幕的顶部.输入密码时候，通过使用SCROLL来选择数字，并用SELECT移到下一个字符，一次只好输入一个字符。

如果你面对显示器密码屏幕，却不知道密码，在60秒内不按下任何显示器光敏开关。

则此密码屏幕将自动退回到初始屏幕。

调零步骤:四。

显示器回路测试:TEST <>K。

则试成功》ISe-lectI1-0-CtI ScrollTEST FAIL《测困失例、五. Set MA01Set MA024 mA12 mA20 mASe eelScroll3e eel正码？二＞SelectScrollOFF-LINE SIMSelectScrollScroll1 KMzIDKHzSclent读取接受设餐的输出HPYesSst D01Set D02SelectScrollOHOFP阱I M]读取接克设备的箍出致T回路测试成功女%，人出?狂.停止历具ScrollExh检登回率接线排除输出故慎显示器查看报警：LED指示灯状态及报警查看状态指示灯的状态报警优先级魄色无报警-正常运行模式鼻电闪姆”已改正但尚未信认的状态黄色已偏认的低强度报警黄色闪探⑴未稳认的做强度报警虹笆己碉认的高强度指警红色闪峭'未询认的高强虚报警11）如果报警菜单被禁止，则无沫箱认报警,在这种情况下.状态指示LEim不再闪保工报警按照报警队列中的优先级排列，要查看队列中某指定报警：L同时按下配Ml和Select按钮，当屏幕上出现"EE ALARM'」札松开按钮“ 参阅图7-1.2 .按Select按钮,3 .如果屏幕上交替出现“AGK ALL”时，则按配FQ11按钮，4 .如果屏幕上出现"0 ALARN” ,则到第6步，5,按配ell按钮查看队列中的每个技警.要了解显示帚显示的报警代码的含义请参阅翦1QJ1幸节,6,按Scroll按钮直到解幕上出现“EXIT” ”7.按Select按祗六.管理累积量和库存量:（完整word 版）罗斯蒙特质量流量计操作说明宫动/停止所有累租值和质存量⑵进行酬重副可定翻值出现空位七：测量单位设置：SELECT+SCROLL 按 4 秒 ----- ► SEE ALARM ---- ► [SCROLL] ---- ►OFFLINE MAINTAIN -------- ► [SELECT]- ..... > [SCROLL] ----- ►CONFIG ----- ► [SELECT] ---- ► MASS ------- [SELECT] ------- ►SELECTI 如果有需求.输入密码SELECTSELECT如果有需求，输入密码SELECTSELECT复位！特定累积值⑴深部翻屏直到特定累积值可以按SCROLL选择你要的单位> 选定后按SELECT按SCROLL 直到出现EXIT ----- ► [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置（LRV URV）[SELECT+SCROLL] 按 4 矛秒/ SEE ALARM ------- ► [SCROLL] --- ►OFFLINE MAINTAIN --------- ► [SELECT^ ------ ►继续按SCROLL 直到出现MAO1[SELECT] ----------------------------- k SRC MAO1 ------ k [SELECT]MFLOW ---- ► [SELECT]----- SRC MAO1 ——[SCROLL]4 MAO1 ----- ►输入最小量程------ ►[SCROL L+SELEC T] 4 MAO1 ------- ► [SCROLL] ------ ►——20HMAO1 ----------- ►[SELECT] 输入最大量程------ ►[SELECT+SCROLL]--------------- > 20 MAO1>[SCROLL]EXIT ---- ^ 按SELECT 退出.其他量程设置和上述步骤相同。

使用说明书Model 1056双通道智能分析仪目录快速启动指南 (1)快速启动指南树形图 (2)快速参考指南树形图 (2)一、通用技术规格 (3)①接触式电导率 (4)② pH/ORP/ISE (4)二、安装 (5)三、接线 (5)四、变送器的操作 (8)快速启动指南1．安装方式，请参见章节。

2．传感器与信号板之间的接线，请参见章节和有关传感器的说明。

同时，要求准确连接电源线和输出信号线。

3．只有在检查分析仪接线准确无误的情况下，才能给分析仪供电。

4．分析器第一次通电，快速启动（Quick Start）画面就会出现。

快速启动程序的使用非常简单。

A．闪烁区表示光标当前所在位置。

B．使用“左”、“右”箭头键，可以左右移动光标或改变小数点的位置。

使用“上”、“下”箭头键，可以上下移动光标或增加、减少数字。

C．按ENTER键，保存组态设置；按EXIT键，退出且不保存变更设置。

在快速启动过程中，按EXIT键也可以使显示器回到初始画面（选择语言）。

5．按照快速启动指南的组态树形菜单结构图（图A），完成仪器组态。

6．在完成最后一步组态后，仪器出现主显示屏幕，此时输出为默认值。

7．如果要改变输出和温度设置，请回到主菜单，选择程序“Program”，然后，按照快速参考指南的树形菜单结构图（图B），完成修改。

8．如果要使分析仪恢复到默认设置，请在Program下选择Reset Analyzer（分析仪复位）。

快速启动指南树形图快速参考指南树形图一、通用技术规格外壳：材质为聚碳酸脂，防护等级为NEMA 4X/CSA 4（IP65）；尺寸：外形尺寸155×155×131毫米（××英寸）；仪表盘开孔尺寸1/2 DIN标准，139×139毫米（×英寸）；进线孔规格：英寸或穿线管；显示：单色LCD显示，显示分辨率128×96，背光照明，有效显示面积58×78毫米（×英寸）；环境温度和湿度：环境温度为0-50℃（32-122℉），相对湿度为5-95%RH（无冷凝）；贮存温度：-20至60℃（-4至140℉）；电源：选型代码-01：115/230±15%VAC，50/60Hz，功耗10瓦；选型代码-02：20-30VDC，功耗15瓦；选型代码-03：85-265VAC，，通用电源，功耗15瓦；备注：选型代码-02和-03带4个可组态的继电器。

19四、变送器的操作1056型为智能双通道智能分析仪采用微处理器，电源供电，可以测量pH、ORP、电导率等或4-20mA电流输入。

仪器的标准配置：2个隔离的传感器输入；7种语言选择；2个4-20mA 的输出；插拔式电源线和信号线电缆接头；4个电缆进线孔和盘装仪表安装附件。

pH1056 变送器的面板1056-02-22-38-AN变送器为24V供电。

（1）接通变送器电源，2秒钟后自动进入语言选择菜单，选择“中文”为仪表的操作语言，按ENTER键进入。

S1 参量参数中选择“pH”，按ENTER键进入。

S1前置放大器中选择“分析仪器”，按ENTER键确定，温度单位选择℃，按ENTER 键确定。

（2）按MENU键进入菜单，在主菜单中选择“程序”，程序中选择“温度”，按Enter 键进入，选择S1温度补偿，按ENTER 键进入，S1温度补偿中选择“自动/传感器”，按ENTER 键确认。

（3）电极的标定 1）人工标定按MENU键，进入主菜单，在主菜单中选择“标定”，标定中选择传感器1，按ENTER键进入。

传感器1中选择“pH”，按ENTER键进入，pH标定中选择“缓冲液标定”，pH缓冲液标定中选择“手动”，按ENTER键进入。

pH手动标定中“选择缓冲液1”，按ENTER键进入，将手动缓冲液1设定为“9.18pH”，将电极放入pH 9.18的缓冲液中，读数稳定后，按ENTER 键确定，按EXIT键退出，pH手动标定中选择“缓冲液2”，手动缓冲液2中输入6.86，将电极放入pH 6.86的缓冲液中，等读数稳定后按ENTER 键确定，随后变送器显示电极的“斜率”和“零偏移”。

2）自动标定pH 标定中选择“缓冲液标定”，pH缓冲液标定中选择“自动”，按ENTER键进入。

pH自动设定中选择“启动自动”设定，按ENTER键进入，将pH电极放入pH9.18的缓冲液中，按ENTER键确定，变送器会自动辨别缓冲液的pH值，选择“9.18pH”，按ENTER 键确定，再将pH电极放入pH 6.86的缓冲液中，按ENTER 键进入，变送器会自动识别pH 缓冲液的pH值，选择“6.86”，按ENTER键进入，稍等片刻，校验完毕后，变送器会显示该电极的“斜率”和“零漂移”（4）量程的设置按MENU 键，进入主菜单，选择“程序”，按ENTER键进入，程序中选择“输出”，按ENTER 键进入，选择“量程”，按ENTER进入。

使用说明书Model1056双通道智能分析仪目录快速启动指南 (2)快速启动指南树形图 (3)快速参考指南树形图 (4)一、通用技术规格 (5)①接触式电导率 (6)② pH/ORP/ISE (7)二、安装 (8)三、接线 (13)四、变送器的操作 (18)快速启动指南1．安装方式，请参见2.0章节。

2．传感器与信号板之间的接线，请参见3.0章节和有关传感器的说明。

同时，要求准确连接电源线和输出信号线。

3．只有在检查分析仪接线准确无误的情况下，才能给分析仪供电。

4．分析器第一次通电，快速启动（Quick Start）画面就会出现。

快速启动程序的使用非常简单。

A．闪烁区表示光标当前所在位置。

B．使用“左”、“右”箭头键，可以左右移动光标或改变小数点的位置。

使用“上”、“下”箭头键，可以上下移动光标或增加、减少数字。

C．按ENTER键，保存组态设置；按EXIT键，退出且不保存变更设置。

在快速启动过程中，按EXIT键也可以使显示器回到初始画面（选择语言）。

5．按照快速启动指南的组态树形菜单结构图（图A），完成仪器组态。

6．在完成最后一步组态后，仪器出现主显示屏幕，此时输出为默认值。

7．如果要改变输出和温度设置，请回到主菜单，选择程序“Program”，然后，按照快速参考指南的树形菜单结构图（图B），完成修改。

8．如果要使分析仪恢复到默认设置，请在Program下选择Reset Analyzer（分析仪复位）。

一、通用技术规格外壳：材质为聚碳酸脂，防护等级为NEMA 4X/CSA 4（IP65）；尺寸：外形尺寸155×155×131毫米（6.10×6.10×5.15英寸）；仪表盘开孔尺寸1/2 DIN标准，139×139毫米（5.45×5.45英寸）；进线孔规格：½英寸或PG13.5穿线管；显示：单色LCD显示，显示分辨率128×96，背光照明，有效显示面积58×78毫米（2.3×3.0英寸）；环境温度和湿度：环境温度为0-50℃（32-122℉），相对湿度为5-95%RH（无冷凝）；贮存温度：-20至60℃（-4至140℉）；电源：选型代码-01：115/230±15%VAC，50/60Hz，功耗10瓦；选型代码-02：20-30VDC，功耗15瓦；选型代码-03：85-265VAC，47.5-65.0Hz，通用电源，功耗15瓦；备注：选型代码-02和-03带4个可组态的继电器。

精心整理

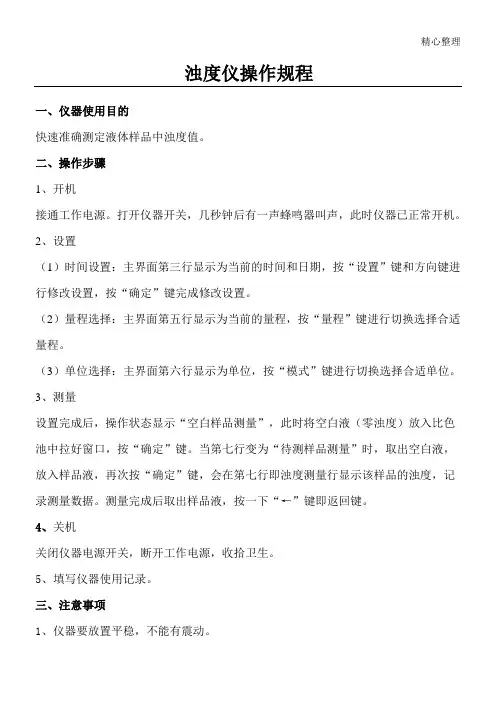

浊度仪操作规程
一、仪器使用目的
快速准确测定液体样品中浊度值。

二、操作步骤
1、开机
接通工作电源。

打开仪器开关，几秒钟后有一声蜂鸣器叫声，此时仪器已正常开机。

2、设置
（1）时间设置：主界面第三行显示为当前的时间和日期，按“设置”键和方向键进行修改设置，按“确定”键完成修改设置。

（2）量程选择：主界面第五行显示为当前的量程，按“量程”键进行切换选择合适量程。

（3）单位选择：主界面第六行显示为单位，按“模式”键进行切换选择合适单位。

3、测量
设置完成后，操作状态显示“空白样品测量”，此时将空白液（零浊度）放入比色池中拉好窗口，按“确定”键。

当第七行变为“待测样品测量”时，取出空白液，放入样品液，再次按“确定”键，会在第七行即浊度测量行显示该样品的浊度，记录测量数据。

测量完成后取出样品液，按一下“←”键即返回键。

4、关机
关闭仪器电源开关，断开工作电源，收拾卫生。

5、填写仪器使用记录。

三、注意事项
1、仪器要放置平稳，不能有震动。

精心整理
2、使用频繁时不进行关机操作。

3、使用比色皿时不能手拿透光面。

4、比色皿要清洗干净减小污染。

5、定期对仪器进行校准。

6、保持检测仓清洁和干燥。

浊度分析仪启动：1.上电。

2.自动进入快速启动设置画面。

a、选择语言，用上下箭头键选择“中文”；b、根据测量需要来选择测量参数：“浊度（turbidity）”和“总悬浮物（TSS）”两种。

c、测量单位选择“NTU”d、测量温度单位选择“℃”标定：1、按menu键，用箭头键选择“标定”，按Enter键确认进入标定菜单。

2、选择“传感器”——“浊度（Turbidity）”。

3、画面显示三种标定方式：斜率标定（slope）、标准标定（Standard）、操作标定（Grab）。

斜率标定：两点标定，用蒸馏水（零点）和20NTU（量程）的标液来进行标定，并重新计算斜率。

标准标定：单点标定，分析仪自动进行零点标定，并用一个已知浓度的标准溶液来进行标定，并重新计算斜率。

操作标定：即采样操作标定。

通过对测量介质采样，并用实验室仪器分析得到结果，用该结果来进行标定，该标定不计算斜率。

斜率标定：进入标定菜单，并选择“Slope”。

1．标定零点。

屏幕显示如下图，a. 用蒸馏水分别清洗干净探头和标定杯，b.在标定杯中倒入蒸馏水，使之达到内部的凹槽位置;c.将探头放入标定杯并转动几下，使水中的气泡完全消除，d.按ENTER键确定；e.等待测量值稳定；f.输入零点值，即0NTU；g.按Enter键确认。

2．标定量程。

屏幕显示如下图，a.将探头从标定杯中取出并放在干净地方；b.用少量20.0NTU的标液冲洗几次标定杯；c.将20NTU的标液倒入标定杯，液位达到凹槽位置；d.将探头放入标定杯并转动几下；e.使标液里的气泡完全消除；f.按ENTER键确定；g.屏幕显示测量值，等待读数稳定；h.在光标入输入标液值，即20.00NTU；i.按enter键确定标定完成后，屏幕显示如下图，按enter键返回到标定菜单画面，再按exit键退出标定。

如果标定错误，屏幕显示如下图，可能是零点标定错误或者斜率过高或者过低，参看说明书的故障部分或者重新标定。

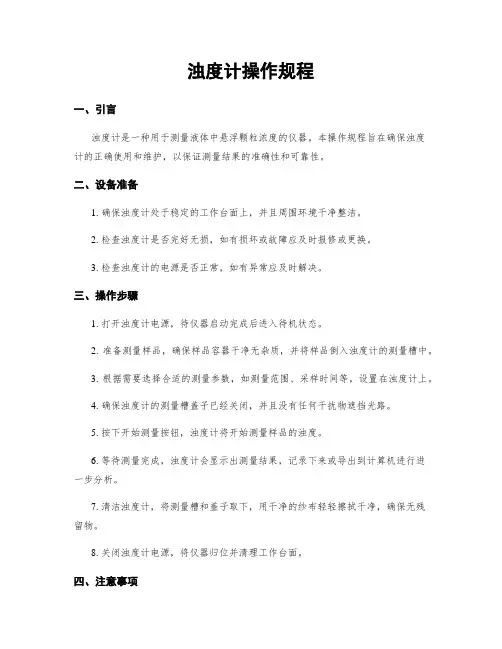

浊度计操作规程一、引言浊度计是一种用于测量液体中悬浮颗粒浓度的仪器。

本操作规程旨在确保浊度计的正确使用和维护，以保证测量结果的准确性和可靠性。

二、设备准备1. 确保浊度计处于稳定的工作台面上，并且周围环境干净整洁。

2. 检查浊度计是否完好无损，如有损坏或故障应及时报修或更换。

3. 检查浊度计的电源是否正常，如有异常应及时解决。

三、操作步骤1. 打开浊度计电源，待仪器启动完成后进入待机状态。

2. 准备测量样品，确保样品容器干净无杂质，并将样品倒入浊度计的测量槽中。

3. 根据需要选择合适的测量参数，如测量范围、采样时间等，设置在浊度计上。

4. 确保浊度计的测量槽盖子已经关闭，并且没有任何干扰物遮挡光路。

5. 按下开始测量按钮，浊度计将开始测量样品的浊度。

6. 等待测量完成，浊度计会显示出测量结果，记录下来或导出到计算机进行进一步分析。

7. 清洁浊度计，将测量槽和盖子取下，用干净的纱布轻轻擦拭干净，确保无残留物。

8. 关闭浊度计电源，将仪器归位并清理工作台面。

四、注意事项1. 使用浊度计前应先阅读并熟悉浊度计的操作手册，确保操作的正确性。

2. 在测量过程中，避免触摸测量槽和光路，以免影响测量结果。

3. 根据不同的样品特性，选择合适的测量参数，以确保测量结果的准确性。

4. 定期校准浊度计，以确保测量结果的可靠性。

5. 避免将浊度计暴露在高温、潮湿或有腐蚀性气体的环境中，以免损坏仪器。

6. 定期清洁浊度计，保持仪器的良好状态。

五、维护保养1. 定期检查浊度计的电源线、传感器和连接线是否有损坏或松动，如有问题及时修理或更换。

2. 定期校准浊度计，以确保测量结果的准确性。

3. 定期清洁浊度计的测量槽和盖子，以保持仪器的良好状态。

4. 定期维护浊度计的软件系统，确保其正常运行。

六、故障排除1. 如果浊度计无法启动或显示异常，首先检查电源是否正常连接，如有问题请联系维修人员。

2. 如果测量结果异常或不稳定，可尝试重新校准浊度计或更换样品进行测量。

（详细）罗斯蒙特1056双通道变送器中⽂说明书(详细)罗斯蒙特1056双通道变送器中⽂说明书-CAL-FENGHAI.-(YICAI)-Company One1使⽤说明书Model 1056双通道智能分析仪⽬录快速启动指南 (2)快速启动指南树形图 (3)快速参考指南树形图 (5)⼀、通⽤技术规格 (6)①接触式电导率 (7)② pH/ORP/ISE (8)⼆、安装 (9)三、接线 (14)四、变送器的操作 (19)快速启动指南1．安装⽅式，请参见章节。

2．传感器与信号板之间的接线，请参见章节和有关传感器的说明。

同时，要求准确连接电源线和输出信号线。

3．只有在检查分析仪接线准确⽆误的情况下，才能给分析仪供电。

4．分析器第⼀次通电，快速启动（Quick Start）画⾯就会出现。

快速启动程序的使⽤⾮常简单。

A．闪烁区表⽰光标当前所在位置。

B．使⽤“左”、“右”箭头键，可以左右移动光标或改变⼩数点的位置。

使⽤“上”、“下”箭头键，可以上下移动光标或增加、减少数字。

C．按ENTER键，保存组态设置；按EXIT键，退出且不保存变更设置。

在快速启动过程中，按EXIT键也可以使显⽰器回到初始画⾯（选择语⾔）。

5．按照快速启动指南的组态树形菜单结构图（图A），完成仪器组态。

6．在完成最后⼀步组态后，仪器出现主显⽰屏幕，此时输出为默认值。

7．如果要改变输出和温度设置，请回到主菜单，选择程序“Program”，然后，按照快速参考指南的树形菜单结构图（图B），完成修改。

8．如果要使分析仪恢复到默认设置，请在Program下选择Reset Analyzer（分析仪复位）。

快速启动指南树形图快速参考指南树形图⼀、通⽤技术规格外壳：材质为聚碳酸脂，防护等级为NEMA 4X/CSA 4（IP65）；尺⼨：外形尺⼨155×155×131毫⽶（××英⼨）；仪表盘开孔尺⼨1/2 DIN标准，139×139毫⽶（×英⼨）；进线孔规格：英⼨或穿线管；显⽰：单⾊LCD显⽰，显⽰分辨率128×96，背光照明，有效显⽰⾯积58×78毫⽶（×英⼨）；环境温度和湿度：环境温度为0-50℃（32-122℉），相对湿度为5-95%RH（⽆冷凝）；贮存温度：-20⾄60℃（-4⾄140℉）；电源：选型代码-01：115/230±15%VAC，50/60Hz，功耗10⽡；选型代码-02：20-30VDC，功耗15⽡；选型代码-03：85-265VAC，，通⽤电源，功耗15⽡；备注：选型代码-02和-03带4个可组态的继电器。

使用说明书Model1056双通道智能分析仪目录快速启动指南 (2)快速启动指南树形图 (3)快速参考指南树形图 (4)一、通用技术规格 (5)①接触式电导率 (6)② pH/ORP/ISE (7)二、安装 (8)三、接线 (13)四、变送器的操作 (18)快速启动指南1．安装方式，请参见2.0章节。

2．传感器与信号板之间的接线，请参见3.0章节和有关传感器的说明。

同时，要求准确连接电源线和输出信号线。

3．只有在检查分析仪接线准确无误的情况下，才能给分析仪供电。

4．分析器第一次通电，快速启动（Quick Start）画面就会出现。

快速启动程序的使用非常简单。

A．闪烁区表示光标当前所在位置。

B．使用“左”、“右”箭头键，可以左右移动光标或改变小数点的位置。

使用“上”、“下”箭头键，可以上下移动光标或增加、减少数字。

C．按ENTER键，保存组态设置；按EXIT键，退出且不保存变更设置。

在快速启动过程中，按EXIT键也可以使显示器回到初始画面（选择语言）。

5．按照快速启动指南的组态树形菜单结构图（图A），完成仪器组态。

6．在完成最后一步组态后，仪器出现主显示屏幕，此时输出为默认值。

7．如果要改变输出和温度设置，请回到主菜单，选择程序“Program”，然后，按照快速参考指南的树形菜单结构图（图B），完成修改。

8．如果要使分析仪恢复到默认设置，请在Program下选择Reset Analyzer（分析仪复位）。

一、通用技术规格外壳：材质为聚碳酸脂，防护等级为NEMA 4X/CSA 4（IP65）；尺寸：外形尺寸155×155×131毫米（6.10×6.10×5.15英寸）；仪表盘开孔尺寸1/2 DIN标准，139×139毫米（5.45×5.45英寸）；进线孔规格：½英寸或PG13.5穿线管；显示：单色LCD显示，显示分辨率128×96，背光照明，有效显示面积58×78毫米（2.3×3.0英寸）；环境温度和湿度：环境温度为0-50℃（32-122℉），相对湿度为5-95%RH（无冷凝）；贮存温度：-20至60℃（-4至140℉）；电源：选型代码-01：115/230±15%VAC，50/60Hz，功耗10瓦；选型代码-02：20-30VDC，功耗15瓦；选型代码-03：85-265VAC，47.5-65.0Hz，通用电源，功耗15瓦；备注：选型代码-02和-03带4个可组态的继电器。

19四、变送器的操作1056型为智能双通道智能分析仪采用微处理器，电源供电，可以测量pH、ORP、电导率等或4-20mA电流输入。

仪器的标准配置：2个隔离的传感器输入；7种语言选择；2个4-20mA 的输出；插拔式电源线和信号线电缆接头；4个电缆进线孔和盘装仪表安装附件。

pH1056 变送器的面板1056-02-22-38-AN变送器为24V供电。

（1）接通变送器电源，2秒钟后自动进入语言选择菜单，选择“中文”为仪表的操作语言，按ENTER键进入。

S1 参量参数中选择“pH”，按ENTER键进入。

S1前置放大器中选择“分析仪器”，按ENTER键确定，温度单位选择℃，按ENTER 键确定。

（2）按MENU键进入菜单，在主菜单中选择“程序”，程序中选择“温度”，按Enter 键进入，选择S1温度补偿，按ENTER 键进入，S1温度补偿中选择“自动/传感器”，按ENTER 键确认。

（3）电极的标定 1）人工标定按MENU键，进入主菜单，在主菜单中选择“标定”，标定中选择传感器1，按ENTER键进入。

传感器1中选择“pH”，按ENTER键进入，pH标定中选择“缓冲液标定”，pH缓冲液标定中选择“手动”，按ENTER键进入。

pH手动标定中“选择缓冲液1”，按ENTER键进入，将手动缓冲液1设定为“9.18pH”，将电极放入pH 9.18的缓冲液中，读数稳定后，按ENTER 键确定，按EXIT键退出，pH手动标定中选择“缓冲液2”，手动缓冲液2中输入6.86，将电极放入pH 6.86的缓冲液中，等读数稳定后按ENTER 键确定，随后变送器显示电极的“斜率”和“零偏移”。

2）自动标定pH 标定中选择“缓冲液标定”，pH缓冲液标定中选择“自动”，按ENTER键进入。

pH自动设定中选择“启动自动”设定，按ENTER键进入，将pH电极放入pH9.18的缓冲液中，按ENTER键确定，变送器会自动辨别缓冲液的pH值，选择“9.18pH”，按ENTER 键确定，再将pH电极放入pH 6.86的缓冲液中，按ENTER 键进入，变送器会自动识别pH 缓冲液的pH值，选择“6.86”，按ENTER键进入，稍等片刻，校验完毕后，变送器会显示该电极的“斜率”和“零漂移”（4）量程的设置按MENU 键，进入主菜单，选择“程序”，按ENTER键进入，程序中选择“输出”，按ENTER 键进入，选择“量程”，按ENTER进入。

使用说明书Model1056双通道智能分析仪目录快速启动指南 (2)快速启动指南树形图 (3)快速参考指南树形图 (4)一、通用技术规格 (5)①接触式电导率 (6)② pH/ORP/ISE (7)二、安装 (8)三、接线 (13)四、变送器的操作 (18)快速启动指南1．安装方式，请参见2.0章节。

2．传感器与信号板之间的接线，请参见3.0章节和有关传感器的说明。

同时，要求准确连接电源线和输出信号线。

3．只有在检查分析仪接线准确无误的情况下，才能给分析仪供电。

4．分析器第一次通电，快速启动（Quick Start）画面就会出现。

快速启动程序的使用非常简单。

A．闪烁区表示光标当前所在位置。

B．使用“左”、“右”箭头键，可以左右移动光标或改变小数点的位置。

使用“上”、“下”箭头键，可以上下移动光标或增加、减少数字。

C．按ENTER键，保存组态设置；按EXIT键，退出且不保存变更设置。

在快速启动过程中，按EXIT键也可以使显示器回到初始画面（选择语言）。

5．按照快速启动指南的组态树形菜单结构图（图A），完成仪器组态。

6．在完成最后一步组态后，仪器出现主显示屏幕，此时输出为默认值。

7．如果要改变输出和温度设置，请回到主菜单，选择程序“Program”，然后，按照快速参考指南的树形菜单结构图（图B），完成修改。

8．如果要使分析仪恢复到默认设置，请在Program下选择Reset Analyzer（分析仪复位）。

一、通用技术规格外壳：材质为聚碳酸脂，防护等级为NEMA 4X/CSA 4（IP65）；尺寸：外形尺寸155×155×131毫米（6.10×6.10×5.15英寸）；仪表盘开孔尺寸1/2 DIN标准，139×139毫米（5.45×5.45英寸）；进线孔规格：½英寸或PG13.5穿线管；显示：单色LCD显示，显示分辨率128×96，背光照明，有效显示面积58×78毫米（2.3×3.0英寸）；环境温度和湿度：环境温度为0-50℃（32-122℉），相对湿度为5-95%RH（无冷凝）；贮存温度：-20至60℃（-4至140℉）；电源：选型代码-01：115/230±15%VAC，50/60Hz，功耗10瓦；选型代码-02：20-30VDC，功耗15瓦；选型代码-03：85-265VAC，47.5-65.0Hz，通用电源，功耗15瓦；备注：选型代码-02和-03带4个可组态的继电器。

使用说明书Model 1056双通道智能剖析仪目录快速启动指南·2快速启动指南树形图·3快速参照指南树形图·4一、通用技术规格·5① 接触式电导率 (6)② pH/ORP/ISE·7二、安装··8三、接线··13四、变送器的操作·18快速启动指南1．安装方式，请拜见章节。

2．传感器与信号板之间的接线，请拜见章节和相关传感器的说明。

同时，要求正确连结电源线和输出信号线。

3．只有在检查剖析仪接线正确无误的状况下，才能给剖析仪供电。

4．剖析器第一次通电，快速启动（Quick Start）画面就会出现。

快速启动程序的使用特别简单。

A．闪耀区表示光标目前所在地点。

B．使用“左”、“右”箭头键，能够左右挪动光标或改变小数点的地点。

使用“上”、“下”箭头键，能够上下挪动光标或增添、减少量字。

C．按 ENTER键，保留组态设置；按 EXIT 键，退出且不保留改正设置。

在快速启动过程中，按EXIT 键也能够使显示器回到初始画面（选择语言）。

5．依据快速启动指南的组态树形菜单构造图（图A），达成仪器组态。

6．在达成最后一步组态后，仪器出现主显示屏幕，此时输出为默认值。

7．假如要改变输出和温度设置，请回到主菜单，选择程序“ Program”，而后，依据快速参照指南的树形菜单构造图（图B），达成改正。

8．假如要使剖析仪恢复到默认设置，请在Program 下选择 Reset Analyzer（剖析仪复位）。

一、通用技术规格外尺壳：材质为聚碳酸脂，防备等级为NEMA 4X/CSA 4（ IP65）；寸：外形尺寸155× 155× 131 毫米（××英寸）；仪表盘开孔尺寸1/2 DIN 标准， 139× 139 毫米（×英寸）；进线孔规格：英寸或穿线管；显示：单色 LCD显示，显示分辨率128× 96，背光照明，有效显示面积58×78环境温度和湿度：环境温度为0-50℃（ 32-122 ℉），相对湿度为5-95%RH（无冷凝）；储存温度： -20 至 60℃（ -4 至 140℉）；电源：选型代码 -01：115/230± 15%VAC， 50/60Hz，功耗 10 瓦；选型代码 -02：20-30VDC，功耗 15 瓦；选型代码 -03： 85-265VAC，，通用电源，功耗15 瓦；毫米（×英寸）；备注：选型代码-02 和 -03 带 4 个可组态的继电器。
