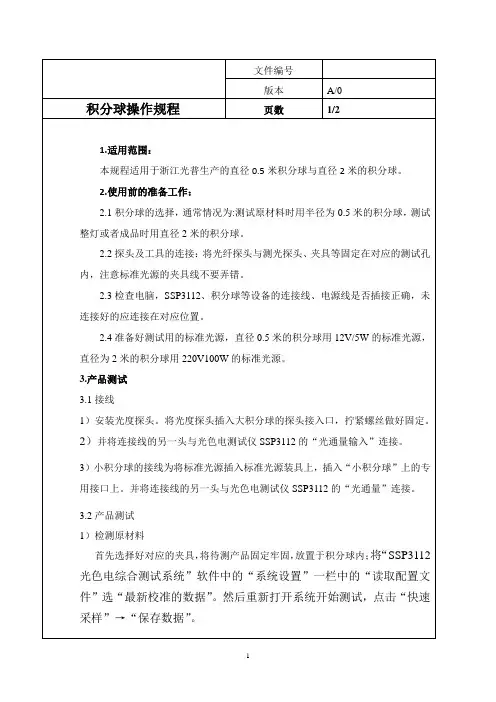

积分球测试系统操作规程

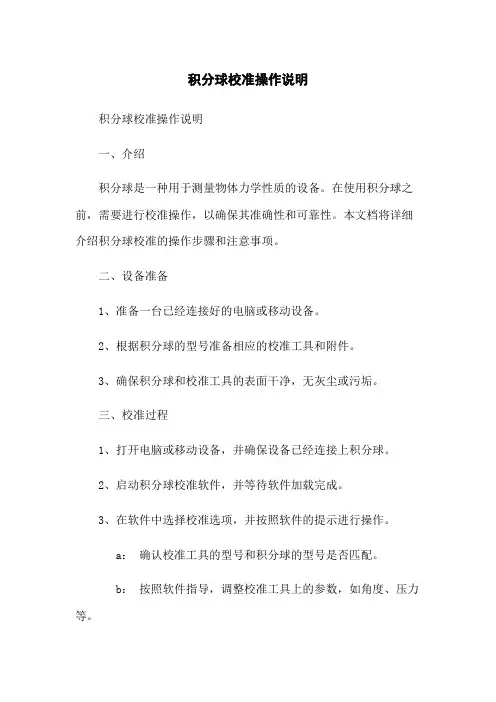

积分球校准操作说明积分球校准操作说明一、介绍积分球是一种用于测量物体力学性质的设备。

在使用积分球之前，需要进行校准操作，以确保其准确性和可靠性。

本文档将详细介绍积分球校准的操作步骤和注意事项。

二、设备准备1、准备一台已经连接好的电脑或移动设备。

2、根据积分球的型号准备相应的校准工具和附件。

3、确保积分球和校准工具的表面干净，无灰尘或污垢。

三、校准过程1、打开电脑或移动设备，并确保设备已经连接上积分球。

2、启动积分球校准软件，并等待软件加载完成。

3、在软件中选择校准选项，并按照软件的提示进行操作。

a：确认校准工具的型号和积分球的型号是否匹配。

b：按照软件指导，调整校准工具上的参数，如角度、压力等。

c：将校准工具固定在积分球上，并确保其位置稳定。

d：执行校准操作，记录校准结果。

四、校准结果分析校准完成后，通过校准软件提供的结果分析界面，可以查看校准结果的准确性和稳定性。

根据校准结果，判断积分球的稳定性和误差范围。

五、注意事项1、在校准过程中，确保校准工具和积分球的表面保持干净，以防止污垢影响校准结果。

2、在校准过程中，保持操作环境的稳定，避免外界因素对校准结果产生干扰。

3、根据积分球的型号和校准工具的要求，调整校准工具的参数，确保校准结果的准确性。

4、校准完成后，及时记录校准结果，并进行结果分析，以便进行后续的数据处理和分析。

附件：本文档无附件。

法律名词及注释：1、校准：指对仪器、设备或测量标准进行精确调整，使其回归到已知准确度的状态。

2、参数：指在校准操作中需要调整或记录的设备或工具的特定数值。

3、准确性：指测量结果与真实值之间的接近程度，通常用误差范围来表示。

4、稳定性：指测量设备在长时间使用中结果的重复性和一致性，越稳定则结果越可靠。

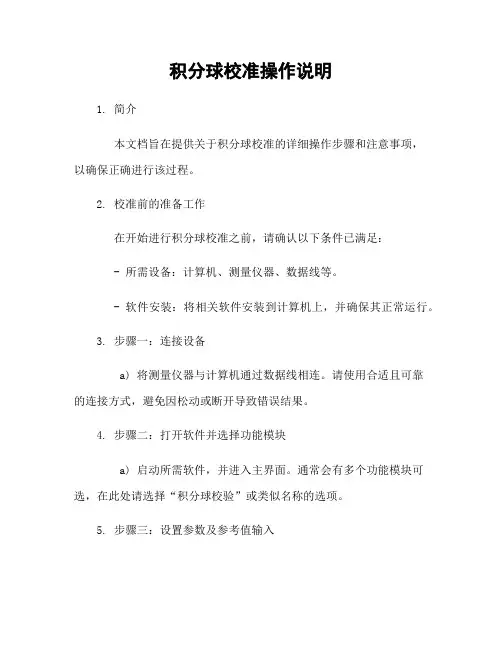

积分球校准操作说明1. 简介本文档旨在提供关于积分球校准的详细操作步骤和注意事项，以确保正确进行该过程。

2. 校准前的准备工作在开始进行积分球校准之前，请确认以下条件已满足： - 所需设备：计算机、测量仪器、数据线等。

- 软件安装：将相关软件安装到计算机上，并确保其正常运行。

3. 步骤一：连接设备a) 将测量仪器与计算机通过数据线相连。

请使用合适且可靠的连接方式，避免因松动或断开导致错误结果。

4. 步骤二：打开软件并选择功能模块a) 启动所需软件，并进入主界面。

通常会有多个功能模块可选，在此处请选择“积分球校验”或类似名称的选项。

5. 步骤三：设置参数及参考值输入a) 进入对应页面后，请按照提示设置相关参数（如温度补偿）和输入参考值（如标定系数）。

这些信息可能需要从其他来源获取，如产品规格书或实际测试中获得。

6.步骤四: 开始自动校准a) “开始”或类似按钮，启动自动校准过程。

请确保测量仪器已正确连接并处于正常工作状态。

7. 步骤五：等待校准完成a) 根据软件界面上的进度条或提示信息，耐心等待积分球校验过程结束。

8.步骤六: 检查结果及保存数据a）在自动校准完成后，请检查所得到的结果是否符合预期要求，并将相关数据进行保存以备参考和记录。

9.注意事项：- 在整个操作过程中，请遵循设备使用说明书提供的安全规范与建议；- 如有任何异常情况出现（如错误提示、不稳定性），请立即停止操作并联系技术支持人员；10. 附件：(此处本文档涉及到的所有附件名称)11. 法律名词及注释:(此处本文档涉及到法律名词以及相应解释)。

0.5m积分球作业流程
1．目的
指导测试人员正确操作积分球测试系统。

确保测试设备的安全和数据准确。

2．适用范围
适用于杭州远方公司0.5米积分球测试系统。

3．职责
测试人员负责按本作业流程进行测试。

测试工程师负责设备的定标、维护和保养。

4．安全操作和注意事项
测试人员通电前选择负载使用电流。

测试人员严禁带电装卸灯珠。

测试过程中严禁打开积分球。

5．作业流程
5.1接通测试系统：
依次打开WY精密数显直流稳流稳压电源，HAAS-1200光谱辐射计。

5.2连接负载：
将灯珠按封装尺寸（2835和3030）装入相应测试夹具，注意灯珠正负方向，然后放入积分球侧面开口处，固定好。

5.3 测试：
打开电脑，双击电脑桌面快捷键“LEDspec Document”测试软件图标，选择“常规测量模式”进入光谱测试分析状态。

进入测试系统后，点击操作，选择“快速光谱仪（定标）”，出现如下界面（图一），在电流处填入灯珠额定电流，点击“开灯”，选择“自动选择积分时间”。

得出积分时间后，点击“关灯”。

然后关闭此界面，回到主测试界面（图二），填入正确的工作电流和积分时间，点击单次测试按钮系统主动进入测试。

在测试信息对话框中输入灯珠型号，测试信息，点击确定进行测试。

（图一）（图二）
测试数据可通过导出数据以EXCLE格式和打印PDF报告。

测试完毕后，关闭测试仪器电源开关。

取下灯珠及夹具，关闭积分球。

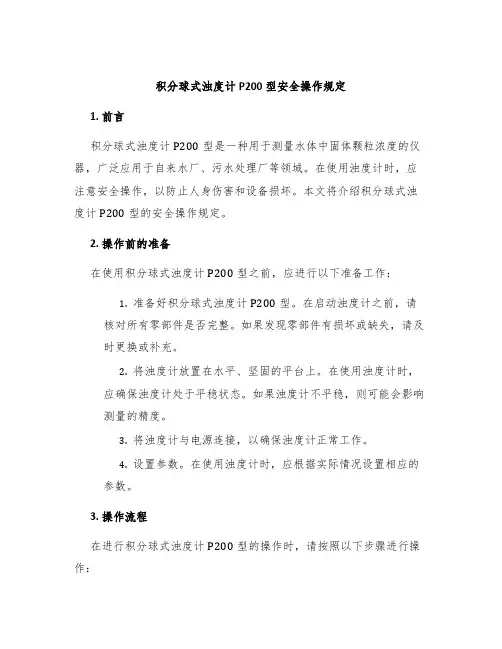

积分球式浊度计P200型安全操作规定1. 前言积分球式浊度计P200型是一种用于测量水体中固体颗粒浓度的仪器，广泛应用于自来水厂、污水处理厂等领域。

在使用浊度计时，应注意安全操作，以防止人身伤害和设备损坏。

本文将介绍积分球式浊度计P200型的安全操作规定。

2. 操作前的准备在使用积分球式浊度计P200型之前，应进行以下准备工作：1.准备好积分球式浊度计P200型。

在启动浊度计之前，请核对所有零部件是否完整。

如果发现零部件有损坏或缺失，请及时更换或补充。

2.将浊度计放置在水平、坚固的平台上。

在使用浊度计时，应确保浊度计处于平稳状态。

如果浊度计不平稳，则可能会影响测量的精度。

3.将浊度计与电源连接，以确保浊度计正常工作。

4.设置参数。

在使用浊度计时，应根据实际情况设置相应的参数。

3. 操作流程在进行积分球式浊度计P200型的操作时，请按照以下步骤进行操作：1.打开仪器电源。

在仪器的电源面板上打开电源开关，待指示灯亮起后即可正常进行测量。

2.准备样品。

将轻轻搅拌样品，使其中的颗粒均匀分布。

3.将样品倒入测量池。

使用取样器将样品取出，并倾倒入测量池中，同时确保测量池中没有气泡。

4.进行测量。

在测量前，请先根据样品浓度进行相应的参数设置。

然后，在仪器操作面板上选择测量模式，并启动测量。

5.清洗仪器。

在测量完毕后，请在规定的时间内进行清洗，以便维护积分球式浊度计P200型的清洁和精准，从而保证下次使用。

4. 安全注意事项使用积分球式浊度计P200型时，应注意以下安全事项：1.防止水溅入电源部分，以免发生电气故障。

2.禁止触摸水池内的电极、光源等部件。

3.禁止在浊度计工作时插拔连接线以及移动设备。

4.使用浊度计时应穿戴适当的防护装备。

5.使用浊度计时应在合适的光线下进行，以保证测量的准确性。

6.长时间不使用浊度计时，应将浊度计从电源中拔出，并放置在干燥和安全的地方。

5. 结论本文介绍了积分球式浊度计P200型的安全操作规定。

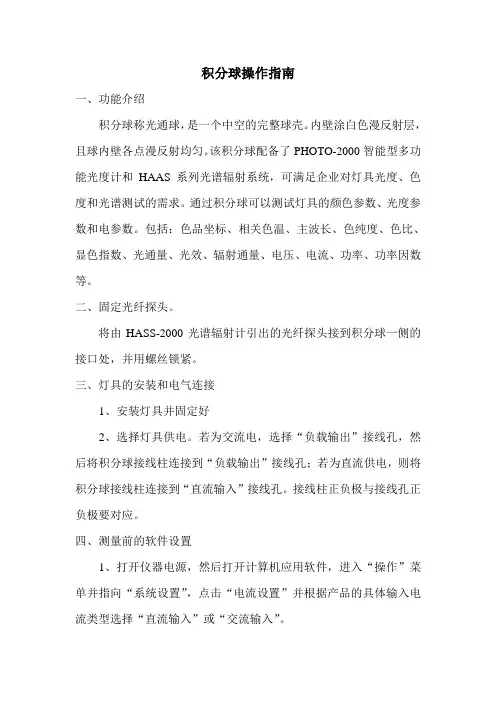

积分球操作指南一、功能介绍积分球称光通球，是一个中空的完整球壳。

内壁涂白色漫反射层，且球内壁各点漫反射均匀。

该积分球配备了PHOTO-2000智能型多功能光度计和HAAS系列光谱辐射系统，可满足企业对灯具光度、色度和光谱测试的需求。

通过积分球可以测试灯具的颜色参数、光度参数和电参数。

包括：色品坐标、相关色温、主波长、色纯度、色比、显色指数、光通量、光效、辐射通量、电压、电流、功率、功率因数等。

二、固定光纤探头。

将由HASS-2000光谱辐射计引出的光纤探头接到积分球一侧的接口处，并用螺丝锁紧。

三、灯具的安装和电气连接1、安装灯具并固定好2、选择灯具供电。

若为交流电，选择“负载输出”接线孔，然后将积分球接线柱连接到“负载输出”接线孔；若为直流供电，则将积分球接线柱连接到“直流输入”接线孔。

接线柱正负极与接线孔正负极要对应。

四、测量前的软件设置1、打开仪器电源，然后打开计算机应用软件，进入“操作”菜单并指向“系统设置”，点击“电流设置”并根据产品的具体输入电流类型选择“直流输入”或“交流输入”。

2、点击“操作”菜单，选择功率计型号；如测试灯具使用交流输入，选择功率计类型为“PF9811”，如测试灯具使用直流输入，选择功率计类型为“WY”。

五、点亮测试灯具点击“分析”菜单，进入分析菜单界面；点击“DPS交流输出”菜单，进入输出设置界面；点击设置界面左下角的“输出”按钮，点亮测试灯具。

六、测试1、单击单次测试按钮，系统进入自动测试。

2、测试结果出现在测试栏，双击“测试信息”，出现测试信息对话框。

3、在测试信息对话框中输入产品型号、编号，测试人员姓名，测试时间等信息，点击确定。

七、熄灭测试灯具点击“分析”菜单，进入分析菜单界面；点击“DPS交流输出”菜单，进入输出设置界面；点击设置界面左下角的“复位”按钮，熄灭测试灯具。

八、保存测试结果至相应文件夹。

文件编号：ZH-QB-005-013-A1 版本/版次：A/1仪器名称积分球规格制定日期2010-11-25 修改日期崔萍一.目的：规范光谱分析仪测试的方法和注意事项，确保测试数据的准确性，预防安全事故的发生。

二.使用和测试范围：使用于实验室中光谱分析仪系统的操作。

主要测试范围：LED灯珠光、色参数的测量，参数包括：光通量（Lm）、光效、显色指数、色温、功率等。

三.职责与权限：品管部测试员负责仪器的操作、保养与维护；品管部主管负责监督和仪器校验的安排与落实；四.安全操作及注意事项：测试前：1.测试人员必须熟悉仪器的测试方法与要求；2.测试前须明确灯珠的电压值范围，测试电压不可大于测试灯具的最高工作电压，以免烧坏灯珠;3.测试前，仪器需预热20分钟；4．检查电源输入、输出线，光纤传感线、温度传感线连接是否正确；测试时：1．把灯珠装到积分球内，确保安装稳定；2．严禁带电装卸灯珠；3．测试过程中，将积分球关闭紧密，确保无漏光，不可打开积分球的固定手柄；五．操作说明序号操作说明图示1 测试前1）打开光谱分析系统的电源和WY 精密数显直流稳流稳压电源；文件编号：ZH-QB-005-013-A1 版本/版次：A/1仪器名称积分球规格制定日期2010-11-25 修改日期崔萍五．操作说明序号操作说明图示1 测试前2）接光探头，接口探头2个分别接入积分球后面相应的探头孔中（如图所示）2 测试时安装灯珠：1）直插式LED安装位置见图一；2）大功率贴片LED安装位置见图二；注：1）测试时不可以同时安装两种灯珠；2）测试时需将对应的数据线接入“WY稳压电源”。

图一图二1）打开积分球测试软件（PmsLab PS-80）；2）点击“工具栏”的WY系列直流电源程控软件弹出右图对话框；3）选择稳流，输入灯珠的额定电流值；稳压数据仅作为参考数据，设定时高于灯珠的实际电压值；（所有LED灯珠均采用“稳流”设置）4）点击“设定”，系统自动读取；5）确认灯珠正常发光；6）点击主面板上的电光源测试按钮开始测试；7）测试完成，点击右图对话柜中的“复位”按钮，灯珠熄灭，测试完成，取下灯珠。

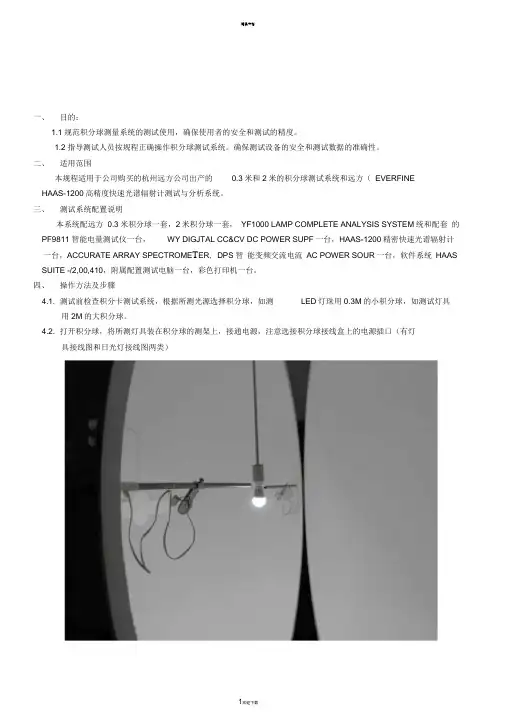

一、目的：1.1规范积分球测量系统的测试使用，确保使用者的安全和测试的精度。

1.2指导测试人员按规程正确操作积分球测试系统。

确保测试设备的安全和测试数据的准确性。

二、适用范围本规程适用于公司购买的杭州远方公司出产的0.3米和2米的积分球测试系统和远方（EVERFINEHAAS-1200高精度快速光谱辐射计测试与分析系统。

三、测试系统配置说明本系统配远方0.3米积分球一套，2米积分球一套，YF1000 LAMP COMPLETE ANALYSIS SYSTEM统和配套的PF9811智能电量测试仪一台，WY DIGJTAL CC&CV DC POWER SUPF一台，HAAS-1200精密快速光谱辐射计一台，ACCURATE ARRAY SPECTROME T ER, DPS智能变频交流电流AC POWER SOUR一台，软件系统HAAS SUITE -/2,00,410，附属配置测试电脑一台，彩色打印机一台。

四、操作方法及步骤4.1. 测试前检查积分卡测试系统，根据所测光源选择积分球，如测LED灯珠用0.3M的小积分球，如测试灯具用2M的大积分球。

4.2. 打开积分球，将所测灯具装在积分球的测架上，接通电源，注意选接积分球接线盒上的电源插口（有灯具接线图和日光灯接线图两类）43 打开PF9811智能电量测量仪开关，打开HAAS-1200光谱辐射计开关。

打开DPS交流电源开关，按下，检查DPS输出电压是否写被测灯具标称电压一致，不一致时奖DPS设定成与被测灯具标称电压和频率一致（例如：标称是220V 50Hz），OK,然后按下DPS的输出开关，检查被测灯是否点亮，点亮0K.4.4.打开电脑和打印机，双击电脑上“大积分球HAAS Suite ”测试软件图标进入光谙测试分析状态。

4.5.点击单次测试按钮“？”，系统进入自动测试。

46 测试结果出现在测试栏，双击测信息，出现测试信息对话框4.8. 点击菜单栏中［文件］命令,再点击［打印］，将打印选为Adobe PDF点击［确定］，将测试结果转换成档，然后点击【保存】。

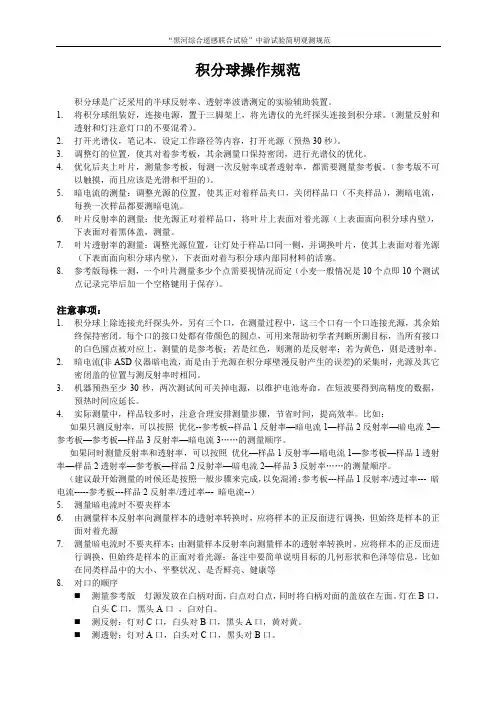

“黑河综合遥感联合试验”中游试验简明观测规范积分球操作规范积分球是广泛采用的半球反射率、透射率波谱测定的实验辅助装置。

1.将积分球组装好，连接电源，置于三脚架上，将光谱仪的光纤探头连接到积分球。

（测量反射和透射和灯注意灯口的不要混肴）。

2.打开光谱仪，笔记本，设定工作路径等内容，打开光源（预热30秒）。

3.调整灯的位置，使其对着参考板，其余测量口保持密闭，进行光谱仪的优化。

4.优化后夹上叶片，测量参考板，每测一次反射率或者透射率，都需要测量参考板。

（参考版不可以触摸，而且应该是光滑和平坦的）。

5.暗电流的测量：调整光源的位置，使其正对着样品夹口，关闭样品口（不夹样品），测暗电流，每换一次样品都要测暗电流。

6.叶片反射率的测量：使光源正对着样品口，将叶片上表面对着光源（上表面面向积分球内壁），下表面对着黑体盖，测量。

7.叶片透射率的测量：调整光源位置，让灯处于样品口同一侧，并调换叶片，使其上表面对着光源（下表面面向积分球内壁），下表面对着与积分球内部同材料的活塞。

8.参考版每株一测，一个叶片测量多少个点需要视情况而定（小麦一般情况是10个点即10个测试点记录完毕后加一个空格键用于保存）。

注意事项：1.积分球上除连接光纤探头外，另有三个口，在测量过程中，这三个口有一个口连接光源，其余始终保持密闭。

每个口的接口处都有带颜色的圆点，可用来帮助初学者判断所测目标，当所有接口的白色圆点被对应上，测量的是参考板；若是红色，则测的是反射率；若为黄色，则是透射率。

2.暗电流(非ASD仪器暗电流，而是由于光源在积分球壁漫反射产生的误差)的采集时，光源及其它密闭盖的位置与测反射率时相同。

3.机器预热至少30秒，两次测试间可关掉电源，以维护电池寿命，在短波要得到高精度的数据，预热时间应延长。

4.实际测量中，样品较多时，注意合理安排测量步骤，节省时间，提高效率。

比如：如果只测反射率，可以按照优化--参考板--样品1反射率—暗电流1—样品2反射率—暗电流2—参考板—参考板—样品3反射率—暗电流3……的测量顺序。

1.目的:以正确的操作来保证产品质量和设备的使用寿命。

2.适用:积分球光谱分析系统。

3.作业方法：3.1. 启动测试电脑3.2. 确保测试设备已经插上电源，打开Haas-2000及LED300E 电源开关，如图一红色框框所示。

3.3. 打开测试软件，启动软件前，有两个测量模式选择，（如图二和图三）。

3.4.测量电流小于60mA 时选择“常规测量模式”，大于或含60mA 时请选择“脉冲测量模式”进入测量画面（如图四）3.5.测试仪指示灯动作含义：“POWER ”：开机，指示灯亮。

“SAMPLE ”：测量时，指示灯闪烁。

“USB ” 仪器处于USB 通讯模式，指示灯亮。

“RS-232”：仪器处于RS-485通讯模式，指示灯亮。

“TE-COOL 仪器开启制冷功能，指示灯亮。

3.6.检查操作菜单下的各项设置，最大电压输出（0-15伏特）LED 判向为自动，修正系数为1（图五）图二 图三 图四 图五 亮度补偿修正 特性曲线测量 电压输出设定与LED 判向设定Haas2000 图一3.7.检查是否需要修改工作电流值，单位：毫安mA，电流输出范围0.1-2000mA。

（图六）开启光谱仪测色选项按产品规格书设置电流开启测试反向漏电流设置反向给电电压选项脉冲宽度时间需比积分时间大50ms，有效保证测试数据稳定性；脉冲模式下无自动积分功能默认光度量程档位为自动，选择设置选项可以选取不同的测量模式。

图六3.8.进入操作菜单选项下的系统设置〉显示选项下需要显示项目开启或关闭功能（图七）3.9.打开积分球，检查光纤连接积分球端安装位置是否到位（光纤接口平面（红圈处）必须与积分球体诗贝伦涂层面保持平行，定标后的光纤位置禁止拆卸，遇到工作需要必须拆卸；重新安装后必须重新定标。

）（图八）图七图八3.10.测试项目与功能设置（图九）3.11.检查连接积分球的测试电源线端口（八芯航空插头接入到“外部输入”端口），积分球内的LED 灯座倾斜45°与圆形挡板中心平行（图九图十）图九图十3.12.积分球光纤的安装步骤。

页数第1 頁共3頁一、目的：规范积分球测试系统的正确使用，确保使用者的安全和测试的精准度。

指导测试人员按规程正确操作积分球测试系统。

确保测试设备的安全和测试数据的准确性。

二、适用范围本规程适用于测量照明产品的颜色参数、光度参数、电参数。

三、测试系统配置说明本系统配远方HAAS-2000精密快速光谱辐射计一台；功率计PF210 digital power meter一台；WY DIGJTAL CC&CV DC POWER SUPPLY一台；DPS智能变频交流电流AC POWER SOURCE一台；软件系统HAAS SUITE –V2,00,247 附属配置测试电脑一台。

四、操作方法及步骤4.1首先打开PF210电源开关、DPS电源开关、HAAS-2000开关以及电脑桌面软件系统。

4.2查看送检测试灯，核对测试申请单各项测试要求，打开积分球，将所测灯具装在积分球的测架上，接通电源，注意选接积分球接线盒上的电源插口（有灯具接线图和日光灯接线图两类）然后检查DPS输出电压是否写被测灯具标称电压一致，不一致时需将DPS输出电压和频率设定成与被测灯具标称电压和频率一致（例：标称220V 50Hz），调整OK后，按下DPS电源的输出开关，检查被测灯是否点亮，并关上积分球。

页数第2 頁共3頁4.3 打开系统测试软件，一般灯在球内燃点稳定后，点击单次测量按钮“”系统自动进行测试。

4.4 测试结果出现在测试栏，双击测信息，出现测试信息对话框（在对话框中填写必要信息）4.5 点击菜单栏中[文件]命令,再点击[打印]，将打印选为Adobe PDF点击[确定]，将测试结果转换PDF文档，然后点击【保存】，将PDF报告存储到相关文件夹。

4.6每次测试完成后要进行数据保存（点击菜单中“另存为”再点击“”导出数据以Excel格式保存）。

4.7全部测试完毕后，按照开机顺序关闭所有电源开关，并关闭总电源。

4.8取出被测样品，按要求通知测试申请人领取测试样品和测试报告。

积分球操作SOP
Step Picture Explanation Notice
1 打开积分球，安装待测光
源
a.尽量把光源放置在积分
球的中心（球心）
2 安装镇流器，将光源的输
入端接镇流器的输出端，
将镇流器的输入端的火
线零线接积分球的输出
端
a.地线不接入线路
b.如接线不够长，可用其
他线引出输入/输出端
c.一体化和环形一体化如
果已装好镇流器直接将
输入端引出即可
3 把开关打到交流档，看灯
有没有点亮，如果点亮准
备运行系统进行点灯测
试
a.如果没有点亮进行相关
检查，直到灯被点亮
4 打开测试系统，在设置中选择综合设置，选择光源对应的色温后单击确定
5 单击电源测试按钮，进入
选择界面，将负高压调成
自动，选择定时按钮，在
定时按钮，在时间中输入
光源稳定后所需时间，系
统运行完后保存数据
一体化，矩形，环形一般
40min
泡形橄榄形一般60min
1 / 1。

积分球光谱仪安全操作及保养规程前言积分球光谱仪是一种用于测量样品光谱的仪器。

为保障仪器的正常工作，保证实验结果的准确性，同时也为了保护使用者的安全，本文档总结了积分球光谱仪的安全操作和保养规程，供用户参考。

安全操作规程1.实验前在启动仪器前，请做好以下准备工作： 1. 确认仪器已经接好电源和设备，电缆连接牢固。

2. 确认仪器处于正常状态，无故障。

3.确认使用环境的温度、湿度、电压等因素均符合仪器使用的要求。

4. 穿戴好实验装备。

2.实验过程中1.请勿将任何物体靠近仪器的光源和光传输系统。

2.在测量前，请确认样品放置的位置正确，并确保样品表面清洁。

3.在测量过程中，请勿移动光纤传输线或移动积分球光谱仪。

4.使用过程中请勿直接触摸光纤或传输线。

3.实验后1.在使用完后，请关闭光源和程序。

2.清理样品、传输线及仪器表面的灰尘等杂物。

3.仪器离线后，清理样品舱和光源盖，并将光纤传输线轻轻卷起来谨慎收起。

4.其他安全注意事项1.在使用仪器过程中，严禁大声喧哗，以防影响他人工作和操作仪器。

2.禁止在周围放置易于被拉倒的物品。

3.禁用系统时，请断开电源和所有电缆。

保养规程积分球光谱仪的保养非常重要，不仅可以延长设备寿命，还可以保证实验结果的准确性。

1.清洁1.在使用前，应先确保样品舱和光源盖，以及样品表面等均是干净的。

2.使用酒精擦除光源盖和样品箱，并用防尘袋或布盖好。

2.防护1.经常检查仪器和传输线是否有损坏以及新旧程度，如有发现问题，立即纠正或更换。

2.禁止将仪器暴露在过高的压力、振动、温度、湿度等恶劣条件下。

3.可以在样品舱盖和光源盖上涂上厚薄适当的缓冲材料，以保护仪器。

4.在仪器长期不用时，应将传输线卷好，放置于干燥通风的地方。

3.定期维护1.每月至少进行一次标定和校准，以确保仪器测量结果准确。

2.可以在仪器半年或一年保养一次，并对仪器进行全面检查和维护。

3.经常检查电源电压是否正常、温度是否过高等情况，如有问题请及时处理。

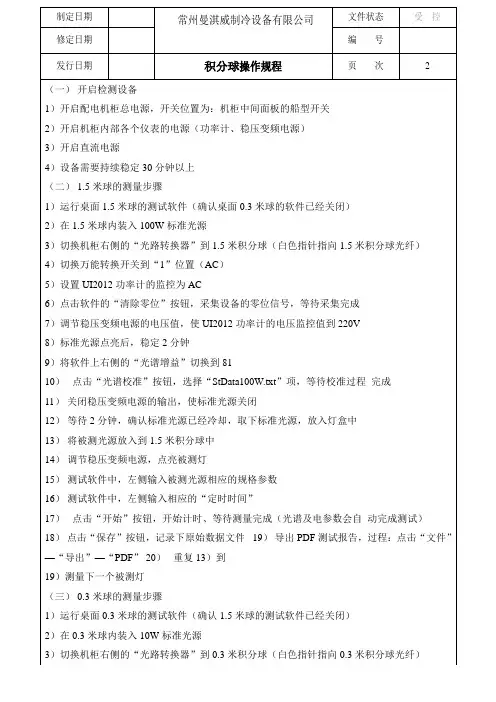

积分球仪器的操作规程
（一）开启检测设备
（1）开启配电机柜总电源；
（2）开启机柜内部各个仪表的电源（功率计、稳压变频电源）；
（3）开启直流电源；
（4）设备需要持续稳定30分钟以上；
（二）2米积分球的测量步骤
（1）运行桌面2米（大球）积分球的测试软件；
（2）在未装光源的积分球前较零；
（3）在2米积分球内装入标准光源；
（4）将积分球内光源的供电电缆连接到WY系列直流电源的输入端；
（5）调试WY系列精密数显直流稳流稳压电源中的电压电流旋钮，稳定10分钟；（6）定标设置；
（7）输入标准光源的设定参数；
（8）标准光源点亮后，稳定2分钟；
（9）保存定标；
（10）退出；
（11）关闭精密数显直流稳流稳压电源的输出，使标准光源关闭；
（12）等待2分钟，确认标准光源已经冷却，取下标准光源，放入灯盒中；
（13）将被测光源放入到2米积分球中；
（14）调节稳压变频电源，点亮被测灯；
（15）测试软件中，输入被测光源相应的规格参数；
（16）测试软件中，输入相应的“定时时间”；
（17）点击“开始”按钮，开始计时、等待测量完成（光谱及电参数会自动完成测试）；（18）点击“保存”按钮，记录下原始数据文件；
（19）打印PDF测试报告，过程：点击“文件”-“打印”-“PDF”；
（三）0.3米积分球的测量步骤
（1。

文件名称文件编号版本号页码积分球操作规范HZ-WX-006 001.1 共一页第一页1.目的：正确使用和维护积分球，特制定本规定。

2.操作规程：2.1仪器校正（按要求一个月校正一次）。

a操作：按定标→光通量→关灯校零→确定→输入光通量和色温标准值→WY系统电源→输入电压（电压稍高2v）和电流标准值→设定→等待10分钟稳定→标定→确定→开始检测：○1检测OK→停止检验→保存定标→退出。

○2检测不OK→停止检验→再等5分钟→还不OK→重复操作直到OK：标定→确定→开始检测：检测OK→停止检验→保存定标→退出。

b操作：按定标→光谱→输入色温、光通量值→开始→保存退出。

2.2定标完毕就可以按测试程序进行测试。

2.3测试，灵敏度选自动，（第二次测试自动记忆）。

2.4测试完毕与标准值进行对照确定。

2.5退出校正：工具→WY→复位→退出。

2.6注意事项：2.6.1严禁标准灯的供电电压超过其额定值，在装灯、卸灯时电源的输出要断开。

2.6.2标准灯在发光发热时容易震动断裂，要求在点灯后不要受到震动，灯灭以后要小时后待标准灯冷却以后才能卸下。

2.6.3装灯、卸灯要戴白手套。

3.直流测试3.1 a.小球专测试LED灯珠，用直流电源,用专用航空座连接。

b.打开光谱仪，待系统稳定。

c．打开电脑，使用小球软件测试。

3.2装好测试led灯（注意：○1LED灯的正负极要装正确；○2发光面要对准反射层）3.3测试：工具→输入电压、电流值→设定→测试。

3.4测试完毕：工具→复位→退出→保存→打印→取下负载。

4注意事项4.1球内遮挡物应尽可能减少，且球内最好无杂色物体。

4.2使用过程中球内温度不得超过40度。

4.3换负载时应先切断电源输出。

4.3测试完毕，应先切断电源输出，再关电源。

4.4测试中不能中断。

4.交流测试4.1产品测试：4.1.1按要求装好测试产品。

4.1.2在打开交流变频电源时，先确认“输出开关”置于“关”的位置，“电压调节旋钮”调至零。

文件编号： 版本： 共 5 页 第1页积分球光谱测量仪操作规程打开光谱测试软件，如图 1图2.2.2 进入测试页面： 图 2 手变的防，在X X 事业“有为、建功立业。
