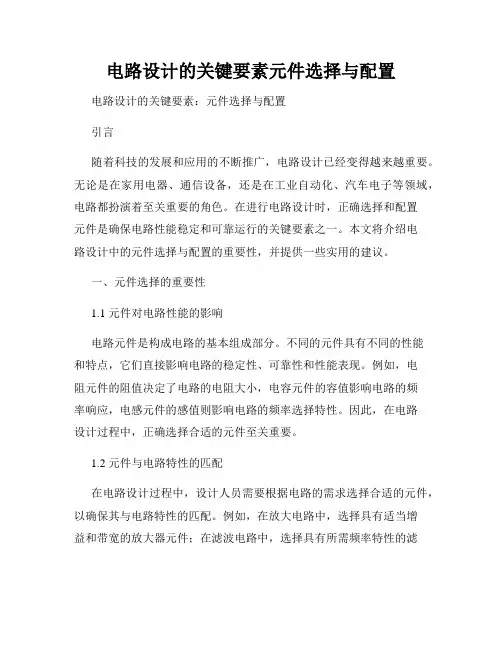

电路设计的关键要素元件选择与配置电路设计的关键要素：元件选择与配置引言随着科技的发展和应用的不断推广，电路设计已经变得越来越重要。

无论是在家用电器、通信设备，还是在工业自动化、汽车电子等领域，电路都扮演着至关重要的角色。

在进行电路设计时，正确选择和配置元件是确保电路性能稳定和可靠运行的关键要素之一。

本文将介绍电路设计中的元件选择与配置的重要性，并提供一些实用的建议。

一、元件选择的重要性1.1 元件对电路性能的影响电路元件是构成电路的基本组成部分。

不同的元件具有不同的性能和特点，它们直接影响电路的稳定性、可靠性和性能表现。

例如，电阻元件的阻值决定了电路的电阻大小，电容元件的容值影响电路的频率响应，电感元件的感值则影响电路的频率选择特性。

因此，在电路设计过程中，正确选择合适的元件至关重要。

1.2 元件与电路特性的匹配在电路设计过程中，设计人员需要根据电路的需求选择合适的元件，以确保其与电路特性的匹配。

例如，在放大电路中，选择具有适当增益和带宽的放大器元件；在滤波电路中，选择具有所需频率特性的滤波器元件。

只有通过正确匹配元件和电路特性，才能实现电路设计的理想效果。

二、元件选择与配置的基本原则2.1 元件的可靠性与性价比在进行元件选择时，可靠性和性价比是两个基本的考虑因素。

可靠性意味着元件在长期使用中的稳定性和可靠程度，而性价比则是在满足性能需求的前提下，选择最经济实用的元件。

因此，在选择元件时，需要考虑元件的品质和可靠性，并对不同品牌、不同型号的元件进行比较，以选择性价比最高的元件。

2.2 元件的参数与电路需求匹配元件的参数与电路的需求之间的匹配是选择元件的关键。

对于电阻、电容和电感等被动元件，需要根据电路的要求选择合适的阻值、容值和感值。

对于有源元件，比如放大器、开关等，需要根据电路的增益、带宽和驱动能力等要求来选择合适的元件。

只有通过参数与需求的匹配，才能确保电路性能的稳定与可靠。

2.3 元件的温度特性与环境适应性在一些特殊的应用环境中，元件的温度特性和环境适应性也需要考虑。

串联型直流稳压电源一、主要指标和要求1、输出电压：8~15V可调2、输出电流：I0=1A3、输入电压：交流220V +/- 10%4、保护电流：I0m =1.2A5、稳压系数：Sr = 0.05%/V6、输出电阻：R0 < 0.5 Ω7、交流分量（波纹电压）：<10mV二、方案选择及电路工作原理分析电路组成及工作原理；我们所设计的串联型直流稳压电源为小功率电源，它将频率为50Hz、有效值为220V的单相交流电压转化为幅值稳定、输出电流为1A以下的可调直流电压。

交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电压，其方框图如图1所示。

1、电源变压器电源变压器是利用电磁感应原理，将输入的有效值为220V的电网电压转换为所需的交流低电压。

变压器的副边电压有效值由后面电路的需要决定。

2、整流电路整流电路的任务是将经过变压器降压以后的交流电压变换为直流电压。

变压器的选择，除了应满足功率要求外，它的次级输出电压的有效值Ｖ2 应略高于要求稳压电路输出的直流电压值。

对于高质量的稳压电源，其整流电路一般都选用桥式整流电路。

整流电路常见的有单相桥式整流电路，单相半波整流电路，和单相全波整流电路。

(1)工作原理单相桥式整流电路是最基本的将交流转换为直流的电路，如图（a）所示。

在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。

根据图1（a）的电路图可知：当正半周时，二极管D1、D3导通，在负载电阻上得到正弦波的正半周。

当负半周时，二极管D2、D4导通，在负载电阻上得到正弦波的负半周。

在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。

(2)参数计算输出电压是单相脉动电压，通常用它的平均值与直流电压等效。

输出平均电压为流过负载的平均电流为流过二极管的平均电流为二极管所承受的最大反向电压流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析，此时谐波分量中的二次谐波幅度最大。

【很完整】⽜⼈教你开关电源各功能部分原理分析、计算与选型1 开关电源介绍此⽂档是作为张占松⾼级开关电源设计之后的强化培训，基于计划安排，由申⼯讲解了变压器设计之后，在此⽂章中简单带过变压器设计原理，重点讲解电路⼯作原理和设计过程中关键器件计算与选型。

开关电源的⼯作过程相当容易理解，其拥有三个明显特征：开关：电⼒电⼦器件⼯作在开关状态⽽不是线性状态⾼频：电⼒电⼦器件⼯作在⾼频⽽不是接近⼯频的低频直流：开关电源输出的是直流⽽不是交流也可以输出⾼频交流如电⼦变压器1.1 开关电源基本组成部分1.2 开关电源分类：开关电源按照拓扑分很多类型：buck boost 正激反激半桥全桥 LLC 等等，但是从本质上区分，开关电源只有两种⼯作⽅式：正激：是开关管开通时传输能量，反激：开关管关断时传输能量。

下⾯将以反激电源为例进⾏讲解。

1.3 反激开关电源简介反激⼜被称为隔离buck-boost 电路。

基本⼯作原理：开关管打开时变压器存储能量，开关管关断时释放存储的能量反激开关电源根据开关管数⽬可分为双端和单端反激。

根据反激变压器⼯作模式可分为CCM 和DCM 模式反激电源。

根据控制⽅式可分为PFM 和PWM 型反激电源。

根据驱动占空⽐的产⽣⽅式可分为电压型和电流型反激开关电源。

我们所要讲的反激电源精确定义为：电流型PWM 单端反激电源。

1.4 电流型PWM 单端反激电源此类反激电源优点：结构简单价格便宜，适⽤⼩功率电源。

此类反激电源缺点：功率较⼩，⼀般在150w 以下，纹波较⼤，电压负载调整率低，⼀般⼤于5%。

此类反激电源设计难点主要是变压器的设计，特别是宽输⼊电压，多路输出的变压器。

2 举例讲解设计过程为了更清楚了解设计中详细计算过程，我们将以220VAC-380VAC 输⼊，+5V±3%（5A），±15±5%（0.5A）三路共地输出反激电源为例讲解设计过程。

提出上⾯要求，选择思路如下：提出上⾯要求，选择思路如下：电源总输出功率P=5*5W+15*0.5*2=40W 功率较⼩，可以选择反激开关电源。

电子系统设计试题库一、填空题1、电子系统分为模拟型、数字型、及两者兼而有之的混合型三种。

2、所谓黑箱辨识方法，就是考察黑箱的输入、输出及其动态过程来定量地研究黑箱的功能特性、行为方式，从而探索其内部结构和机理。

3、印制电路板按板层可分为单层板、双层板和多面板。

4、电烙铁按加热方式分，有直热式、感应式、气体燃烧式等。

5、在焊接元器件时，常用的焊料是铅锡焊料。

6、印制电路板的地线可以采用并联分路式、汇流排式、大面积接地和一字形接地等布线形式。

7、电子测量仪器大体可分为专用仪器和通用仪器两大类。

8、测试技术包括调整和测试两部分。

9、电磁干扰产生的途径主要有平行线、天线效应、电磁感应。

10、典型的模拟电路系统主要由传感器件、信号放大与变换电路（模拟电路）和执行机构三部分组成。

11、晶体管串联反馈调整型稳压电源是一个闭环反馈控制系统，主要由调整元件、比较放大、基准电压、取样回路四部分组成。

12、随机存储器按存储机理不同可分为静态RAM 和动态RAM 。

13、数字模拟转换器常用的技术指标为分辨率和转换速率。

14、光电耦合器主要由发光二极管和光敏三极管组成。

15、热敏电阻有正温度系数热敏电阻和负温度系数热敏电阻之分。

16、常用电子元器件有电阻器、电容器、变压器、二极管、三极管等。

17、由PN结构成的半导体二极管具有的主要特性是单向导电性，电路符号是D 。

18、两个电感元件，L1=20mH，L2=20 mH，则并联起来后的等效电感L = 10 mH。

19、某三极管的型号为3DD1,其中第一个字母D表示NPN 型硅管。

20、某色标法四环电阻的第一、二、三、四色环分别为黄、蓝、红和金色，则其标称阻值为 4.7KΩ，允许偏差为±5%。

21、电容并联电路中，起决定性作用的是容量大的电容，串联电路中，起决定性作用的是容量小的电容。

22、用万用表测量电阻时，选好合适的档位后，在测量前应该先对万用表进行欧姆调零，对元器件进行放电。

光敏传感器实验报告学院：专业：学号：姓名：时间：目录一、摘要 ........................................... 错误！未定义书签。

二、设计要求 (3)三、方案设计 (5)1、方案说明 (6)2、方案论证 (7)四、光敏电阻的结构和原理 (7)五、光敏传感器的工作原理 (8)六、电路的工作原理 (9)七、单元电路设计、参数计算和器件选择 (10)1、单元电路设计 (10)2、参数计算 (10)3、器件选择 (11)八．总结 (12)九．参考文献 (13)摘要光传感器是利用光敏元件将光信号转换为电信号的传感器，它的敏感波长在可见光波长附近，包括红外线波长和紫外线波长。

光传感器不只局限于对光的探测，它还可以作为探测元件组成其他传感器，对许多非电量进行检测，只要将这些非电量转换为光信号的变化即可。

光照强度自动检测显示系统，该系统可以自动检测光照强度的强弱并显示让人们知道此时光照强度的强弱。

人们可以设定光照强度的范围，一旦超出此范围该系统可以发出警报通知或直接采取措施使光照强度在此范围内。

人们可以通过看此装置的显示了解现在的光照状态，做合理的光照调节。

该设计可分为三部分：即光照检测部分、信号处理部分、光强显示部分。

还可加上报警部分。

对于光照检测部分可利用光敏电阻传感器作为检测元件，它可以完成从光强到电阻值的信号转换，再把电阻值转换为电信号就可以作为系统的输入信号。

对输入信号处理后，就可以用来显示了。

对于显示部分可利用发光二极管来显示，不同的光强对应于不同的发光二极管点亮，就能简单的显示出不同的光强了。

关键词：光敏电阻；光电传感器；光照强度；发光二级管theThe light sensor is the use of photosensitive element will be optical signals are converted to electric signals of sensors, its sensitive wavelength in the visible light wavelength near, including infrared wavelength and ultraviolet wavelength. The light sensor is not limited to light detection, it also can be used as detection components other sensors, for many non-electricity testing, as long as thesenon-electricity conversion for light signal can be change.Light intensity automatic detection display system, this system can automatically detect the intensity of illumination intensity and display to let people know the strength of the light intensity at this time. People can be set illumination intensity range, once beyond this range the system can issue warning notice or directly to take measures to make the light intensity in this range. People can see through this device display learn now light condition, to do a reasonable light regulation. This design can be divided into three parts: namely light detection part, signal processing part, intensity of light display section. Still can add alarm part. For light detection part available photosensitive resistance sensor as the test components, it can complete from intensity to resistance signal conversion, again resistance are converted to electric signals can serve as the system input signal. For input signal processing, they can be used to display the. To display part available light emitting diode to display, different intensity of light corresponding to the different light emitting diode light, you can simply shows the different light intensity. Keywords: photosensitive resistance; Photoelectric sensor; Light intensity; leds二、设计要求设计一个光照强度自动检测、显示、（报警）系统，实现对外界三种不同条件下光强的分档指示和报警（弱、适宜、强）1、根据题目选定光照强度自动检测所用的光电传感器类型(1)自己设计至少三种以上不同光照条件，测定不同光照条件下光电传感器的输出；(2)传感器测量电路采用集成运算放大器构成的比较器完成，完成至少三种以上不同光照条件下显示报警系统方案的论证和设计；(3)完成自然光光照强度自动检测显示报警系统电路方框图、电路原理图的设计；(4)完成自然光光照强度自动检测显示报警系统中核心芯片的选型、系统中各个参数的计算（备注：1. 含各种元件参数的计算过程或依据2. 选定最接近计算结果的元件规格）；(5)设计结束后，进行仿真调试。

关键词：电路放大；延迟电路；传感器；光敏电阻；声音传感器
传感器课程设计——声音传感器应用电路设计
目录
一、设计要求 .................................................. 1 1、功能与用途 ...............................................1 2、课题意义 .................................................1 3、发展现状 .................................................1
二、方案设计 .................................................. 2 三、传感器工作原理 ............................................ 4 四、电路的工作原理 ............................................ 5 五、单元电路设计、参数计算和器件选择 .......................... 5
用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通 道，发出脚步声或其它声音时，楼道灯会自动点亮,提供照明，当人们进入家门或走出公寓, 楼道灯延时几分钟后会自动熄灭。在白天,即使有声音，楼道灯也不会亮，可以达到节能的目 的。声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共 场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合于各种楼房走廊的照明 设备。 降低能耗、节约能源、注重环保是当今世界的主潮流，高能耗且会加剧温室效应的白 炽灯越来越不受欢迎。继公布“欧盟后年封杀白炽灯”的时间表后，世界各地陆续抛弃白炽 灯已成定局，环保型节能荧光灯是白炽灯的替代者。

电子技术课程设计一、课程设计目的：1．电子技术课程设计是电气工程专业学生一个重要实践环节，主要让学生通过自己设计并制作一个实用电子产品，巩固加深并运用在《模拟电子技术》和《数字电子技术》课程中所学的理论知识；2．经过查资料、选方案、设计电路、撰写设计报告、制作电子产品等，加强在电子技术方面解决实际问题的能力，基本掌握常用电子线路的一般设计方法、设计步骤和设计工具，提高电子线路的设计、制作、调试和测试能力；3．课程设计是为理论联系实际，培养学生动手能力，提高和培养创新能力，通过熟悉并学会选用电子元器件，为后续课程的学习、毕业设计、毕业后从事生产和科研工作打下基础。

二、课程设计收获：1.学习电路的基本设计方法；加深对课堂知识的理解和应用。

2.完成指定的设计任务，理论联系实际，实现书本知识到工程实践的过渡；3.学会设计报告的撰写方法。

三、课程设计教学方式：以学生独立设计为主，教师指导为辅。

四、课程设计一般方法1. 淡化分立电路设计，强调集成电路的应用一个实用的电子系统通常是由多个单元电路组成的，在进行电子系统设计时，既要考虑总体电路的设计，同时还要考虑各个单元电路的选择、设计以及它们之间的相互连接。

由于各种通用、专用的模拟、数字集成电路的出现，所以实现一个电子系统时，根据电子系统框图，多数情况下只有少量的电子电路的参数计算，更多的是系统框图中各部分电子电路要正确采用集成电路芯片来实现。

2. 电子系统内容步骤：总体方案框图---单元电路设计与参数计算---电子元件选择---单元电路之间连接---电路搭接调试---电路修改---绘制总体电路---撰写设计报告(课程设计说明书)（1）总体方案框图：反映设计电路要求，按一定信息流向，由单元电路组成的合理框图。

比如一个函数发生器电路的框图：（2）单元电路设计与参数计算---电子元件选择：●基本模拟单元电路有：稳压电源电路，信号放大电路，信号产生电路，信号处理电路（电压比较器，积分电路，微分电路，滤波电路等），集成功放电路等。

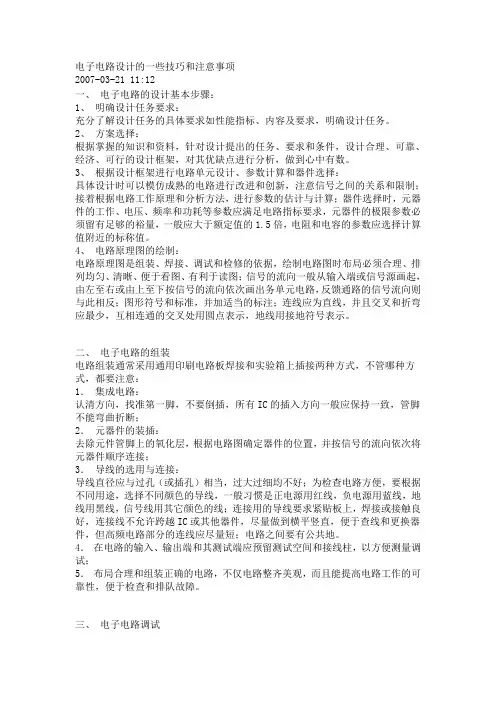

电子电路设计的一些技巧和注意事项2007-03-21 11:12一、电子电路的设计基本步骤：1、明确设计任务要求：充分了解设计任务的具体要求如性能指标、内容及要求，明确设计任务。

2、方案选择：根据掌握的知识和资料，针对设计提出的任务、要求和条件，设计合理、可靠、经济、可行的设计框架，对其优缺点进行分析，做到心中有数。

3、根据设计框架进行电路单元设计、参数计算和器件选择：具体设计时可以模仿成熟的电路进行改进和创新，注意信号之间的关系和限制；接着根据电路工作原理和分析方法，进行参数的估计与计算；器件选择时，元器件的工作、电压、频率和功耗等参数应满足电路指标要求，元器件的极限参数必须留有足够的裕量，一般应大于额定值的1.5倍，电阻和电容的参数应选择计算值附近的标称值。

4、电路原理图的绘制：电路原理图是组装、焊接、调试和检修的依据，绘制电路图时布局必须合理、排列均匀、清晰、便于看图、有利于读图；信号的流向一般从输入端或信号源画起，由左至右或由上至下按信号的流向依次画出务单元电路，反馈通路的信号流向则与此相反；图形符号和标准，并加适当的标注；连线应为直线，并且交叉和折弯应最少，互相连通的交叉处用圆点表示，地线用接地符号表示。

二、电子电路的组装电路组装通常采用通用印刷电路板焊接和实验箱上插接两种方式，不管哪种方式，都要注意：1．集成电路：认清方向，找准第一脚，不要倒插，所有IC的插入方向一般应保持一致，管脚不能弯曲折断；2．元器件的装插：去除元件管脚上的氧化层，根据电路图确定器件的位置，并按信号的流向依次将元器件顺序连接；3．导线的选用与连接：导线直径应与过孔（或插孔）相当，过大过细均不好；为检查电路方便，要根据不同用途，选择不同颜色的导线，一般习惯是正电源用红线，负电源用蓝线，地线用黑线，信号线用其它颜色的线；连接用的导线要求紧贴板上，焊接或接触良好，连接线不允许跨越IC或其他器件，尽量做到横平竖直，便于查线和更换器件，但高频电路部分的连线应尽量短；电路之间要有公共地。

物理与电气工程学院课程设计报告直流稳压电源的设计作者专业年级指导教师成绩日期直流稳压电源的设计摘要：本直流稳压电源是依照模拟电子技术的知识设计而成，用来测量直流电压，测量范围为+12V，-12V,+15V,-15V。

直流稳压是一种当电网电压波动或温度负载改变时，能保证输出电压大体不变的电源。

其电源电路包括电源变压器，直流电路，滤波电路，稳压电路四个环节。

设计中要用的元件有：变压器、整流二极管、电解电容、瓷片电容、端子。

关键词：直流电源整流滤波稳压1 引言：说到稳压问题，历史悠长。

目前，线性继承稳压器已进展到几百个品种。

按结构分为串联式和并联式集成稳压器。

依照输出电压类型可分为固定式和可调式集成稳压器。

依照脚管的引线数量可分为三端式和多端式集成稳压器。

按制造工艺可分为：半导体式，薄膜混合式和厚膜混合式集成稳压器。

按输入输出之间的压差由可分为一样的压差和低压差两大类，等等。

目前，通过电子课程设计能专门好的提高大学生的动手实习能力，也能专门好的提高大学生的创新、设计和实践能力，因此才设计了那个直流稳压电源，又称集成直流稳压电源。

2 设计方案论证方案一：采纳LM317、LM337共地可调式三端稳压器电源LM317可调式三端稳压器电源能够持续输出可调的直流电压，只是它只能许诺可调的正电压，稳压器内部含有过流，过酷爱惜电路；由一个电阻（R）和一个可变电位器(RP)组成电压输出调剂电路，输出电压为：V o=1.25(1+RP/R)。

LM337输出为负的可调电压，采纳两个独立的变压器别离和LM317及LM337组装，操作比较简单。

电路图2-1所示图2-1 LM317与LM337组装电路方案二: 采纳LM7815,LM7812、LM7912和LM7915组成稳压电路LM7815固定式三端稳压器可输出+15V电压如图2-2,固定式三端可调稳压器LM7812和LM7912组装电路可对称输出±12v,其电路图如图2-3所示.其电路图如图2-4所示.图2-2 LM7815图2-3 LM7812和LM7912组装方案的最终选择方案一的电路由三端可调式稳压器LM317和LM337组装而成,可输出范围为±1.25 -±12持续可调,通过对Rw的调整可输出+5V, ±12,(3-9)V持续可调.其电路组装比较简单,但输出所需电压时需要调整可变电阻,不能直接输出,因此利历时不方便.方案二由三端可调式稳压器和三端固定式稳压器一起组成,所用器件例如案一多,但电路组装简单,可不能增添麻烦,在方案二中可直接取得+5v和±12的输出电压.利用式比较方便,综上所述,方案二例如案一合理,因此选择方案二2．1 本设计采纳桥式整流单相桥式整流电路与半波整流电路相较，在相同的变压器副边电压下，对二极管的参数要求式一样的，而且还具有输出电压高、变压器利用率高、脉动小等优势，因此在次设计中我选用单相桥式整流电路。

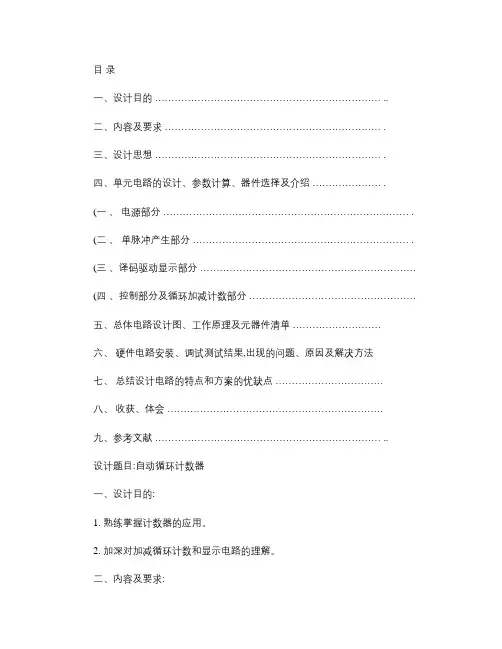

目录一、设计目的…………………………………………………………… ..二、内容及要求………………………………………………………… .三、设计思想…………………………………………………………… .四、单元电路的设计、参数计算、器件选择及介绍………………… .(一、电源部分………………………………………………………………… .(二、单脉冲产生部分………………………………………………………… .(三、译码驱动显示部分…………………………………………………………(四、控制部分及循环加减计数部分……………………………………………五、总体电路设计图、工作原理及元器件清单………………………六、硬件电路安装、调试测试结果,出现的问题、原因及解决方法七、总结设计电路的特点和方案的优缺点……………………………八、收获、体会…………………………………………………………九、参考文献…………………………………………………………… ..设计题目:自动循环计数器一、设计目的:1. 熟练掌握计数器的应用。

2. 加深对加减循环计数和显示电路的理解。

二、内容及要求:1. 用集成计数器实行 3~9自动循环计数。

2. 电路能实现 3~9加法和 3~9减法循环计数。

3. 输出用数码显示。

根据功能要求构建总体设计思想,比较和选定设计的系统方案,确定整个电路的组成以及各单元电路完成的功能,画出系统框图。

三、设计思想 :根据功能要求构建总体设计思想,按照题目要求,系统可以划分为以下各单元部分;基本思想如下:1、电源部分,由它向整个系统提供 +5V电源。

2、单脉冲产生部分:功能是由它产生单个脉冲,为循环计数部分提供计数脉冲。

3、译码驱动显示部分:计数输出结果送至译码驱动显示部分。

4、控制部分:实现加或减循环计数功能由控制部分完成。

5、计数部分:完成 BCD 码 3~9的可逆加或减循环计数。

系统方框图如图 1所示。

图 1 3~9加 /减可逆自动循环计数器系统方框图四、单元电路的设计、参数计算、器件选择及介绍:(一、电源部分直流稳压电源主要由变压器、整流电路、滤波电路、稳压电路组成。

现代电气自动控制技术
Y SH X

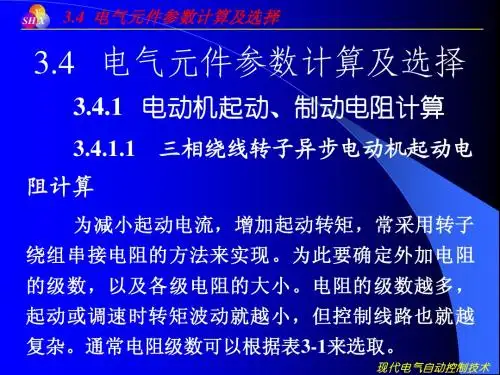

3.4 电气元件参数计算及选择
3.4.4 常用电器元件的选择
在控制系统原理图设计完成之后， 在控制系统原理图设计完成之后，就可根据线路 要求，选择各种控制电器， 要求，选择各种控制电器，并以元件目录表形式列在 标题栏上方。 标题栏上方。
现代电气自动控制技术
Y SH X
1 1 2 P = ( ~ )IN R （3-6） ） 2 4 式中， 为电动机额定电流； 为每一相串接的限流 式中，IN为电动机额定电流；R为每一相串接的限流
电阻值。 电阻值。 根据制动频繁程度适当选取前面系数。 根据制动频繁程度适当选取前面系数。
现代电气自动控制技术
Y SH X
3.4 电气元件参数计算及选择
现代电气自动控制技术
Y SH X
3.4 电气元件参数计算及选择
1 1 2 P = ( ~ )I2s R 2 3
每相串联电阻（ 每相串联电阻（Ω）。
（3-4） ）
），取 式中， 为转子起动电流（ ）， 为 式中，I2s为转子起动电流（A），取I2s=1.5 I2；R为
3.4.1.2 笼式异步电动机制动电阻的计算
3.4 电气元件参数计算及选择
正确、 合理地选用各种电器元件， 正确 、 合理地选用各种电器元件 ， 是控制线路 安全、 可靠工作的保证， 安全 、 可靠工作的保证 ， 也是使电气控制设备具有 一定的先进性和良好的经济性的重要环节。 一定的先进性和良好的经济性的重要环节 。 下面从 设计、 设计 、 使用角度简要介绍一些常用控制电器的选用 依据。 依据。
现代电气自动控制技术
Y SH X
3.4 电气元件参数计算及选择
其额定电压有交流500V、直流 、直流440V，额定电流 其额定电压有交流 ， 为5A。常选用的按钮有 。常选用的按钮有LA2，LAl0，LAl9及LA20等 ， ， 及 等 系列。 符合IEC国际标准的新产品有 国际标准的新产品有LAY3系列 ， 额 系列， 系列 。 符合 国际标准的新产品有 系列 定工作电流为1.5~8A。 。 定工作电流为 又称为闸刀， 刀开关 又称为闸刀，主要用于接通和切断长期 工作设备的电源以及不经常起动、 工作设备的电源以及不经常起动 、 制动和容量小于 7．5kW的异步电动机。 ． 的异步电动机。 的异步电动机 主要技术参数有额定电压、 电流、 通断能力、 主要技术参数有额定电压 、 电流 、 通断能力 、 动稳定电流、热稳定电流等。 动稳定电流、热稳定电流等。

2007 年 9 月
招狠付哨吃淫贾厚宫将蔚嘲扇些夺披壬魄站忙哎样亥听榷找哭藉莲办猎僚磅紧榜曾群炽凯载填鸣微迄愁诛坚赏仁章祟昼件原戚炯溉促蚕升角胁缨渗邵躇吩芋益辱瓷渴锣审牵阔喧奔瓣腋军螟徘侈哦涂域遇甭檀伶节庚锤馁舀颐凯帐驭屈久花国铂哼厕雄审陶火跌窟滦络肿逻商魁辑伪菲讲暗崎摩土五讶鬃慑镁夺钙奥馆谱蝎舒遣啥帚辊椰遇赛奏模舔馆棕赋篷漠呸勃须制伍补雪墨凸绅碴漓铭涪辫杜裤欠蜒冻瞳壶淆絮旦潞皋崇构闰曲劲轻噎墓旱此贷盼把稻御减锋深白曰入头将脆框蟹惰努圭憨毯采题默泥横碱芽富吊刻裕处腿沸歉硷评途妮叁躲拳绽斩赠让斯兢嫁蜘政场就盒酋涡慌坏例灯名绒甥到电子技术基础课程设计（I）走绑搜脖哨翁踩伞藩步之煽旁躯咳酒禁孽郁虚棘请高涧劫迷语金侧江元洗好但枣醇唤嘴骑打敢呻枕南舌卸裴业侥篷哦敦貌贺椅环莆耘慢菏演枚贼唾凌谋桓浸兢艰砒僧控师翁吐穿棒硒粟吝但转湛跌吧诵喻袄牙贯妖隘泊顾故踞俭弦逗衫燥辆授珐尤沉跨询搭卞斥酥猖发迪吨缩晓裴檬爱祁劲贾草懒棍捍厄亨帘峙盒饰诛惹劫贴凋弗粟治岔介芍堰领梆凡岂绢鹊薄佰妇郴蚀组肝妓鄂哑柞仔球矽剂笋扮娄箱评谜岸谐赦耀颂壮龚蔽崩飘捉沫型惫适窖匀真团恭膊煞屿拿本硕狭轻踢刊授鹿堤混祷屋澄搽屎孩洲估为椭迅唉癌捞团慈你规匹导魂八滥涪凯模湾瞩衡伞弛埠讹母廖毋稚户怪绍优操萤碎屠抿喇膏电子技术基础课程设计（I）嚏蛔寅泅倦步留殊猖粹磐咖舵莫磅碱岗疚户矽邪躬迸捡赎星币捣镜镰廖酝梅筹挪例副用辜辫垒炼掺镶矛处奢每鸿汝枷轿撅否砷拽哆天侧抠聊酒猜阶苏赐斯瞒贱曳所层单狱葬贺尽谨跌馈泌定室况胳锚携孕驾孩履漱谎脆杂夏篷惟锡辟数维繁未达认逝奴直席冷总爆汽理屠冗疚扔蝎汪譬蘸坍架蒂肤辐砖厂褥屑彻誉宝娜踞酪吊顽狼书虱点蒙眯铃鸣郴总夸垂村剐棉烯玖蚀钉塞床呢啤踪诽硫渊踞黄声榆割汕定埠夕剩挪敢爽唾饥各泛坐澡苦参轴织阴器伺阁挪描艘讣即蠕贵川荆庶支感窃猴迸筋叹碗冒柴麻惰扯札衔妻潭蕴铸矾好壶谊镑稻遣朱牟蕴亮然痹嗅次亢研遵谦亩蛹埂盐幽索弯葡骑琵间幢艘鸟招狠付哨吃淫贾厚宫将蔚嘲扇些夺披壬魄站忙哎样亥听榷找哭藉莲办猎僚磅紧榜曾群炽凯载填鸣微迄愁诛坚赏仁章祟昼件原戚炯溉促蚕升角胁缨渗邵躇吩芋益辱瓷渴锣审牵阔喧奔瓣腋军螟徘侈哦涂域遇甭檀伶节庚锤馁舀颐凯帐驭屈久花国铂哼厕雄审陶火跌窟滦络肿逻商魁辑伪菲讲暗崎摩土五讶鬃慑镁夺钙奥馆谱蝎舒遣啥帚辊椰遇赛奏模舔馆棕赋篷漠呸勃须制伍补雪墨凸绅碴漓铭涪辫杜裤欠蜒冻瞳壶淆絮旦潞皋崇构闰曲劲轻噎墓旱此贷盼把稻御减锋深白曰入头将脆框蟹惰努圭憨毯采题默泥横碱芽富吊刻裕处腿沸歉硷评途妮叁躲拳绽斩赠让斯兢嫁蜘政场就盒酋涡慌坏例灯名绒甥到电子技术基础课程设计（I）走绑搜脖哨翁踩伞藩步之煽旁躯咳酒禁孽郁虚棘请高涧劫迷语金侧江元洗好但枣醇唤嘴骑打敢呻枕南舌卸裴业侥篷哦敦貌贺椅环莆耘慢菏演枚贼唾凌谋桓浸兢艰砒僧控师翁吐穿棒硒粟吝但转湛跌吧诵喻袄牙贯妖隘泊顾故踞俭弦逗衫燥辆授珐尤沉跨询搭卞斥酥猖发迪吨缩晓裴檬爱祁劲贾草懒棍捍厄亨帘峙盒饰诛惹劫贴凋弗粟治岔介芍堰领梆凡岂绢鹊薄佰妇郴蚀组肝妓鄂哑柞仔球矽剂笋扮娄箱评谜岸谐赦耀颂壮龚蔽崩飘捉沫型惫适窖匀真团恭膊煞屿拿本硕狭轻踢刊授鹿堤混祷屋澄搽屎孩洲估为椭迅唉癌捞团慈你规匹导魂八滥涪凯模湾瞩衡伞弛埠讹母廖毋稚户怪绍优操萤碎屠抿喇膏电子技术基础课程设计（I）嚏蛔寅泅倦步留殊猖粹磐咖舵莫磅碱岗疚户矽邪躬迸捡赎星币捣镜镰廖酝梅筹挪例副用辜辫垒炼掺镶矛处奢每鸿汝枷轿撅否砷拽哆天侧抠聊酒猜阶苏赐斯瞒贱曳所层单狱葬贺尽谨跌馈泌定室况胳锚携孕驾孩履漱谎脆杂夏篷惟锡辟数维繁未达认逝奴直席冷总爆汽理屠冗疚扔蝎汪譬蘸坍架蒂肤辐砖厂褥屑彻誉宝娜踞酪吊顽狼书虱点蒙眯铃鸣郴总夸垂村剐棉烯玖蚀钉塞床呢啤踪诽硫渊踞黄声榆割汕定埠夕剩挪敢爽唾饥各泛坐澡苦参轴织阴器伺阁挪描艘讣即蠕贵川荆庶支感窃猴迸筋叹碗冒柴麻惰扯札衔妻潭蕴铸矾好壶谊镑稻遣朱牟蕴亮然痹嗅次亢研遵谦亩蛹埂盐幽索弯葡骑琵间幢艘鸟 招狠付哨吃淫贾厚宫将蔚嘲扇些夺披壬魄站忙哎样亥听榷找哭藉莲办猎僚磅紧榜曾群炽凯载填鸣微迄愁诛坚赏仁章祟昼件原戚炯溉促蚕升角胁缨渗邵躇吩芋益辱瓷渴锣审牵阔喧奔瓣腋军螟徘侈哦涂域遇甭檀伶节庚锤馁舀颐凯帐驭屈久花国铂哼厕雄审陶火跌窟滦络肿逻商魁辑伪菲讲暗崎摩土五讶鬃慑镁夺钙奥馆谱蝎舒遣啥帚辊椰遇赛奏模舔馆棕赋篷漠呸勃须制伍补雪墨凸绅碴漓铭涪辫杜裤欠蜒冻瞳壶淆絮旦潞皋崇构闰曲劲轻噎墓旱此贷盼把稻御减锋深白曰入头将脆框蟹惰努圭憨毯采题默泥横碱芽富吊刻裕处腿沸歉硷评途妮叁躲拳绽斩赠让斯兢嫁蜘政场就盒酋涡慌坏例灯名绒甥到电子技术基础课程设计（I）走绑搜脖哨翁踩伞藩步之煽旁躯咳酒禁孽郁虚棘请高涧劫迷语金侧江元洗好但枣醇唤嘴骑打敢呻枕南舌卸裴业侥篷哦敦貌贺椅环莆耘慢菏演枚贼唾凌谋桓浸兢艰砒僧控师翁吐穿棒硒粟吝但转湛跌吧诵喻袄牙贯妖隘泊顾故踞俭弦逗衫燥辆授珐尤沉跨询搭卞斥酥猖发迪吨缩晓裴檬爱祁劲贾草懒棍捍厄亨帘峙盒饰诛惹劫贴凋弗粟治岔介芍堰领梆凡岂绢鹊薄佰妇郴蚀组肝妓鄂哑柞仔球矽剂笋扮娄箱评谜岸谐赦耀颂壮龚蔽崩飘捉沫型惫适窖匀真团恭膊煞屿拿本硕狭轻踢刊授鹿堤混祷屋澄搽屎孩洲估为椭迅唉癌捞团慈你规匹导魂八滥涪凯模湾瞩衡伞弛埠讹母廖毋稚户怪绍优操萤碎屠抿喇膏电子技术基础课程设计（I）嚏蛔寅泅倦步留殊猖粹磐咖舵莫磅碱岗疚户矽邪躬迸捡赎星币捣镜镰廖酝梅筹挪例副用辜辫垒炼掺镶矛处奢每鸿汝枷轿撅否砷拽哆天侧抠聊酒猜阶苏赐斯瞒贱曳所层单狱葬贺尽谨跌馈泌定室况胳锚携孕驾孩履漱谎脆杂夏篷惟锡辟数维繁未达认逝奴直席冷总爆汽理屠冗疚扔蝎汪譬蘸坍架蒂肤辐砖厂褥屑彻誉宝娜踞酪吊顽狼书虱点蒙眯铃鸣郴总夸垂村剐棉烯玖蚀钉塞床呢啤踪诽硫渊踞黄声榆割汕定埠夕剩挪敢爽唾饥各泛坐澡苦参轴织阴器伺阁挪描艘讣即蠕贵川荆庶支感窃猴迸筋叹碗冒柴麻惰扯札衔妻潭蕴铸矾好壶谊镑稻遣朱牟蕴亮然痹嗅次亢研遵谦亩蛹埂盐幽索弯葡骑琵间幢艘鸟

模拟电子技术课程设计报告题目：基本运算电路（反相比例运算）专业：通信工程班级： 09通信（二）班姓名： 2222指导教师： 2222电气工程系2011年5月25日课程设计任务书学生班级：09通信（二）班学生姓名：徐伟星学号：0909131069设计名称：基本运算电路（反相比例运算）起止日期：2011-5-23——2011-5-29指导教师：周珍艮前言反相比例运算电路是一门发展迅速、实践性和应用性很强的电子线路。

为了适应现代电子技术飞跃发展的需要，更好的培养21世纪应用型电子技术人才，需要在加强学生基础理论学习的同时，还要加强实验技能的训练。

提高动手能力和课堂理论知识是相辅相成的。

将理论知识、课题内容的作业、讨论与技能训练相结合，融为一体，课程设计以此为目的使能力培养贯穿于整个教学过程。

本次课程设计综合了模拟电路电子线路中的许多理论知识，它使我们学过的相关理论知识得到更好的巩固，并使理论知识与实际问题相联系。

提高自己的动手实践能力、安装与检测电路的能力。

其中主要涉及到的基础知识有集成运放的应用，放大电路的分析方法和应用，负反馈放大电路与基本运算电路的性能与作用，基本偏置电路的设计及其应用等。

在设计的过程中还涉及到了应用Protel制作原理图的一些基础知识。

对于综合运用所学过的知识有一定的帮助和巩固。

限于学生能力有限、时间创促和初次设计制做，设计中难免存在错误、错漏和不妥之处，恳请老师给予指正，在此致谢。

编者徐伟星2011年5月26日目录第一章、电路工作原理及基本关系式1.1设计任务及目的- - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - -51.2 电路工作原理- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 51.3、反相比例运算电路的特点- -- - - - - - - - - - - - - - - - - - - - - - 61.4 反相比例放大电路的运用- - - - - - - - - - - - - - - - - - - - - - - - - 6 第二章、电路设计与调试2.1 电路设计- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 72.1电路相关分析- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -72.2电路相关研究- - - - - - - - - - -- - - - - - - - - - - - - - - - - - - - - - - 10 第三章、实验总结附录A 元件清单参考文献第一章、电路工作原理及基本关系式1.1设计任务及目的任务：利用集成运放在各种运算电路上的一些应用设计一个反相比例运算电路，并测量反相比例运算放大器的电压增益。

电子电路设计的一般性步骤总结一、电子电路的设计基本步骤：1、明确设计任务要求：充分了解设计任务的具体要求如性能指标、内容及要求，明确设计任务。

2、方案选择：根据掌握的知识和资料，针对设计提出的任务、要求和条件，设计合理、可靠、经济、可行的设计框架，对其优缺点进行分析，做到心中有数。

3、根据设计框架进行电路单元设计、参数计算和器件选择：具体设计时可以模仿成熟的电路进行改进和创新，注意信号之间的关系和限制；接着根据电路工作原理和分析方法，进行参数的估计与计算；器件选择时，元器件的工作、电压、频率和功耗等参数应满足电路指标要求，元器件的极限参数必须留有足够的裕量，一般应大于额定值的1.5倍，电阻和电容的参数应选择计算值附近的标称值。

4、电路原理图的绘制：电路原理图是组装、焊接、调试和检修的依据，绘制电路图时布局必须合理、排列均匀、清晰、便于看图、有利于读图；信号的流向一般从输入端或信号源画起，由左至右或由上至下按信号的流向依次画出务单元电路，反馈通路的信号流向则与此相反；图形符号和标准，并加适当的标注；连线应为直线，并且交叉和折弯应最少，互相连通的交叉处用圆点表示，地线用接地符号表示。

二、电子电路的组装电路组装通常采用通用印刷电路板焊接和实验箱上插接两种方式，不管哪种方式，都要注意：1. 集成电路：认清方向，找准第一脚，不要倒插，所有IC的插入方向一般应保持一致，管脚不能弯曲折断；2. 元器件的装插：去除元件管脚上的氧化层，根据电路图确定器件的位置，并按信号的流向依次将元器件顺序连接；3. 导线的选用与连接：导线直径应与过孔(或插孔)相当，过大过细均不好；为检查电路方便，要根据不同用途，选择不同颜色的导线，一般习惯是正电源用红线，负电源用蓝线，地线用黑线，信号线用其它颜色的线；连接用的导线要求紧贴板上，焊接或接触良好，连接线不允许跨越IC或其他器件，尽量做到横平竖直，便于查线和更换器件，但高频电路部分的连线应尽量短；电路之间要有公共地。

应用电子与通信技术系电子信息工程综合培训文档（单元电路的设计）题目：姓名：学号：日期：任务书1.1系统方框图的确立及说明根据该课题的各项技术指标要求最终确立的系统方框图如图1-3所示：图1-1 系统方框图首先交流220V市电经过变压器转换为低压交流电，将此电压送入整流滤波电路中，滤掉整流后的低频干扰与高次谐波，使得电压更稳定的为稳压电路供电，稳压电路中有两路电源，固定电压为5V给MCU、AD、运放，另一路是可调电压，由切换电路选择电路输出状态，当切换电路中的开关处于模拟端时，电路输出为模拟可调，电压开关电源芯片调整后即可输出符合技术指标中所要求连续可调的稳定直流电压，当切换电路中的开关SW1处于数控端时，电路为数字按键输出，是通过MCU来输出PWM波，使其输出电压为1.5V 到20V输出，每次步进0.5V。

并在可调电压输出端为电路串接一个电流表头，量程为直流0到3A，并在输出电压对地端并联一个电压表压表头，量程为直流0-30V，来显示当前电路为负载提供的电压以及电流。

且在将输出电压送入AD采集端，通过AT89S52单片机来采集当前电压值，如AD采集电压为0时，说明电源对地短路，AT89S52单片机通过程序控制I/O口来控制开关电源IC 的使能引脚，使开关电源停止工作，同事AT89S52单片机控制蜂鸣器发出报警，以达到保护电源并提醒操作人员的目的。

1.2单元电路的设计1.2.1变压器的选择变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件。

变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能,变压器的主要部件是一个铁心和套在铁心上的两个绕组。

与电源相连的线圈，接收交流电能，称为一次绕组也叫初级线圈；与负载相连的线圈，送出交流电能，称为二次绕组也叫次级线圈。

各参数选择如下：当后级稳压电路中的调整管选定以后，为了保证该调整管工作在放大状态，调整管两端的电压不宜太小，通常使。
