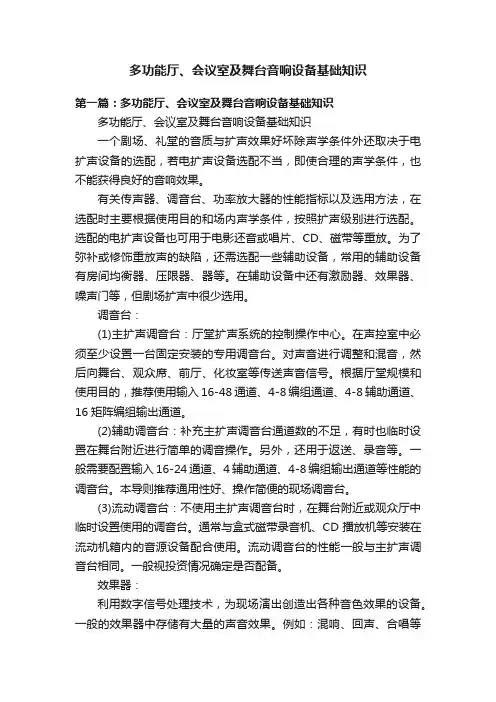

多功能厅、会议室及舞台音响设备基础知识第一篇：多功能厅、会议室及舞台音响设备基础知识多功能厅、会议室及舞台音响设备基础知识一个剧场、礼堂的音质与扩声效果好坏除声学条件外还取决于电扩声设备的选配，若电扩声设备选配不当，即使合理的声学条件，也不能获得良好的音响效果。
有关传声器、调音台、功率放大器的性能指标以及选用方法，在选配时主要根据使用目的和场内声学条件，按照扩声级别进行选配。
选配的电扩声设备也可用于电影还音或唱片、CD、磁带等重放。
为了弥补或修饰重放声的缺陷，还需选配一些辅助设备，常用的辅助设备有房间均衡器、压限器、器等。
在辅助设备中还有激励器、效果器、噪声门等，但剧场扩声中很少选用。
调音台：(1)主扩声调音台：厅堂扩声系统的控制操作中心。
在声控室中必须至少设置一台固定安装的专用调音台。
对声音进行调整和混音，然后向舞台、观众席、前厅、化妆室等传送声音信号。
根据厅堂规模和使用目的，推荐使用输入16-48通道、4-8编组通道、4-8辅助通道、16矩阵编组输出通道。
(2)辅助调音台：补充主扩声调音台通道数的不足，有时也临时设置在舞台附近进行简单的调音操作。
另外，还用于返送、录音等。
一般需要配置输入16-24通道、4辅助通道、4-8编组输出通道等性能的调音台。
本导则推荐通用性好、操作简便的现场调音台。
(3)流动调音台：不使用主扩声调音台时，在舞台附近或观众厅中临时设置使用的调音台。
通常与盒式磁带录音机、CD播放机等安装在流动机箱内的音源设备配合使用。
流动调音台的性能一般与主扩声调音台相同。
一般视投资情况确定是否配备。
效果器：利用数字信号处理技术，为现场演出创造出各种音色效果的设备。
一般的效果器中存储有大量的声音效果。
例如：混响、回声、合唱等等。
熟练使用效果器的调音师经常把效果器设置在便于操作的调音台附近或与音源设备放在一起，通过跳线盘接入调音台。
录音重放设备：录音、重放设备等也都是厅堂正常演出运行中十分必要的设备。

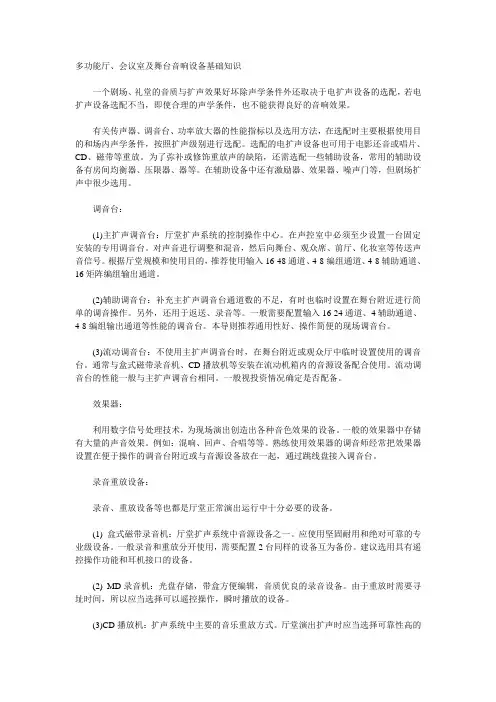

多功能厅、会议室及舞台音响设备基础知识一个剧场、礼堂的音质与扩声效果好坏除声学条件外还取决于电扩声设备的选配，若电扩声设备选配不当，即使合理的声学条件，也不能获得良好的音响效果。
有关传声器、调音台、功率放大器的性能指标以及选用方法，在选配时主要根据使用目的和场内声学条件，按照扩声级别进行选配。
选配的电扩声设备也可用于电影还音或唱片、CD、磁带等重放。
为了弥补或修饰重放声的缺陷，还需选配一些辅助设备，常用的辅助设备有房间均衡器、压限器、器等。
在辅助设备中还有激励器、效果器、噪声门等，但剧场扩声中很少选用。
调音台：(1)主扩声调音台：厅堂扩声系统的控制操作中心。
在声控室中必须至少设置一台固定安装的专用调音台。
对声音进行调整和混音，然后向舞台、观众席、前厅、化妆室等传送声音信号。
根据厅堂规模和使用目的，推荐使用输入16-48通道、4-8编组通道、4-8辅助通道、16矩阵编组输出通道。
(2)辅助调音台：补充主扩声调音台通道数的不足，有时也临时设置在舞台附近进行简单的调音操作。
另外，还用于返送、录音等。
一般需要配置输入16-24通道、4辅助通道、4-8编组输出通道等性能的调音台。
本导则推荐通用性好、操作简便的现场调音台。
(3)流动调音台：不使用主扩声调音台时，在舞台附近或观众厅中临时设置使用的调音台。
通常与盒式磁带录音机、CD播放机等安装在流动机箱内的音源设备配合使用。
流动调音台的性能一般与主扩声调音台相同。
一般视投资情况确定是否配备。
效果器：利用数字信号处理技术，为现场演出创造出各种音色效果的设备。
一般的效果器中存储有大量的声音效果。
例如：混响、回声、合唱等等。
熟练使用效果器的调音师经常把效果器设置在便于操作的调音台附近或与音源设备放在一起，通过跳线盘接入调音台。
录音重放设备：录音、重放设备等也都是厅堂正常演出运行中十分必要的设备。
(1) 盒式磁带录音机：厅堂扩声系统中音源设备之一。
应使用坚固耐用和绝对可靠的专业级设备。

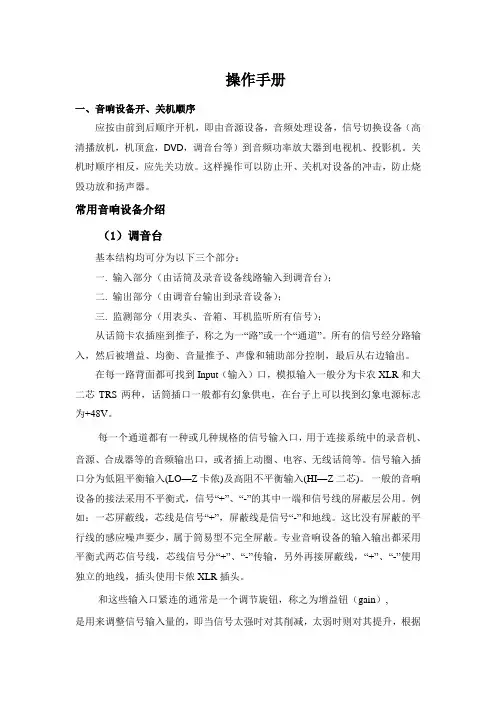

操作手册一、音响设备开、关机顺序应按由前到后顺序开机，即由音源设备，音频处理设备，信号切换设备（高清播放机，机顶盒，DVD，调音台等）到音频功率放大器到电视机、投影机。
关机时顺序相反，应先关功放。
这样操作可以防止开、关机对设备的冲击，防止烧毁功放和扬声器。
常用音响设备介绍（1）调音台基本结构均可分为以下三个部分：一. 输入部分（由话筒及录音设备线路输入到调音台）；二. 输出部分（由调音台输出到录音设备）；三. 监测部分（用表头、音箱、耳机监听所有信号）；从话筒卡农插座到推子，称之为一“路”或一个“通道”。
所有的信号经分路输入，然后被增益、均衡、音量推予、声像和辅助部分控制，最后从右边输出。
在每一路背面都可找到Input（输入）口，模拟输入一般分为卡农XLR和大二芯TRS两种，话筒插口一般都有幻象供电，在台子上可以找到幻象电源标志为+48V。
每一个通道都有一种或几种规格的信号输入口，用于连接系统中的录音机、音源、合成器等的音频输出口，或者插上动圈、电容、无线话筒等。
信号输入插口分为低阻平衡输入(LO—Z卡侬)及高阻不平衡输入(HI—Z二芯)。
一般的音响设备的接法采用不平衡式，信号“+”、“-”的其中一端和信号线的屏蔽层公用。
例如：一芯屏蔽线，芯线是信号“+”，屏蔽线是信号“-”和地线。
这比没有屏蔽的平行线的感应噪声要少，属于筒易型不完全屏蔽。
专业音响设备的输入输出都采用平衡式两芯信号线，芯线信号分“+”、“-”传输，另外再接屏蔽线，“+”、“-”使用独立的地线，插头使用卡侬XLR插头。
和这些输入口紧连的通常是一个调节旋钮，称之为增益钮（gain）,是用来调整信号输入量的，即当信号太强时对其削减，太弱时则对其提升，根据不同的接插形式增益自动识别调整响应电平范围，增益旋钮是作为声音输入调音台的第一个关口，调整适当，即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
增益下面有一个80HZ以下切除按钮，用于降低低频噪声和人声应用中阻断80HZ以下无用频率。

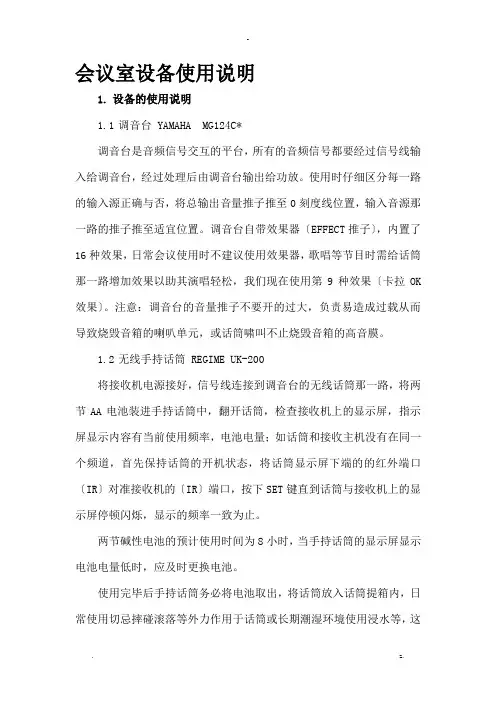

会议室设备使用说明1.设备的使用说明1.1调音台 YAMAHA MG124C*调音台是音频信号交互的平台，所有的音频信号都要经过信号线输入给调音台，经过处理后由调音台输出给功放。
使用时仔细区分每一路的输入源正确与否，将总输出音量推子推至0刻度线位置，输入音源那一路的推子推至适宜位置。
调音台自带效果器〔EFFECT推子〕，内置了16种效果，日常会议使用时不建议使用效果器，歌唱等节目时需给话筒那一路增加效果以助其演唱轻松，我们现在使用第9种效果〔卡拉OK 效果〕。
注意：调音台的音量推子不要开的过大，负责易造成过载从而导致烧毁音箱的喇叭单元，或话筒啸叫不止烧毁音箱的高音膜。
1.2无线手持话筒 REGIME UK-200将接收机电源接好，信号线连接到调音台的无线话筒那一路，将两节AA电池装进手持话筒中，翻开话筒，检查接收机上的显示屏，指示屏显示内容有当前使用频率，电池电量；如话筒和接收主机没有在同一个频道，首先保持话筒的开机状态，将话筒显示屏下端的的红外端口〔IR〕对准接收机的〔IR〕端口，按下SET键直到话筒与接收机上的显示屏停顿闪烁，显示的频率一致为止。
两节碱性电池的预计使用时间为8小时，当手持话筒的显示屏显示电池电量低时，应及时更换电池。
使用完毕后手持话筒务必将电池取出，将话筒放入话筒提箱内，日常使用切忌摔碰滚落等外力作用于话筒或长期潮湿环境使用浸水等，这样极易损坏话筒部件。
1.3会议鹅颈话筒 REGIME RM-360会议话筒将其信号线插好，按下开关，红灯亮表示准备就绪可供使用。
在调音台上的PHANTOM按钮应保持按下，+48V红灯亮起，+48V幻象电源开关开启才能给会议话筒供电。
1.4点歌机1T硬盘歌曲库，使用鼠标点歌。
1.5电源时序器 HUNMAK MR-3016电源时序器的使用比拟简单，翻开时将钥匙插入SWITCH孔，顺时针转动，8个红色指示灯依次亮起。
关闭时逆时针转动钥匙即可。
注意：关闭前请确认投影机已关闭90秒以上，投影幕已收回，调音台所有推子已拉下来到∞〔最低〕位置，全部确认完毕后再关闭电源时序器。

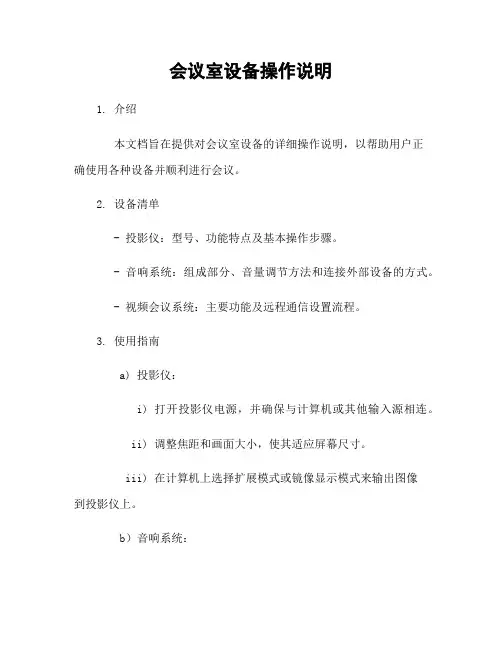

会议室设备操作说明
1. 介绍
本文档旨在提供对会议室设备的详细操作说明，以帮助用户正
确使用各种设备并顺利进行会议。
2. 设备清单
- 投影仪：型号、功能特点及基本操作步骤。
- 音响系统：组成部分、音量调节方法和连接外部设备的方式。
- 视频会议系统：主要功能及远程通信设置流程。
3. 使用指南
a) 投影仪：
i) 打开投影仪电源，并确保与计算机或其他输入源相连。
ii) 调整焦距和画面大小，使其适应屏幕尺寸。
iii) 在计算机上选择扩展模式或镜像显示模式来输出图像
到投影仪上。
b）音响系统：
i）打开音响电源，并将所需播放器（如笔记本电脑、方式等）通过线缆插入合适接口处；
ii）根据需要调整声道平衡和增益控制；
iii）测试喇叭是否正常工作，可播放一段试听音乐确认效果。
c) 视频会议系统:
i ) 确认摄像头已经连接好且驱动程序安装完毕；
ii) 打开视频会议软件，并登录账号；
iii）选择要加入的会议或创建新的会议室，输入相关信息并发送邀请。
4. 附件
- 设备操作手册：包含各设备详细说明和故障排除方法。
5. 法律名词及注释
a) 版权法：
涉及保护原创作品（如音乐、影片等）免受未经授权使用、复制或传播行为侵犯。
b) 商标法：
规定了商标注册与管理程序以及对违反商标权益进行处罚的规则。
6. 结束语
本文档提供了对于会议室设备操作的全面指南，希望能够帮助用户更好地利用这些设备举办高效顺畅的会议。
会议室音响设备技术参数与要求1. 引言会议室是一个用于举办会议、讨论和商务活动的场所。
在现代商业环境中，会议室已经成为一个必备设施。
而在会议室中，音响设备的选择和配置是非常重要的，可以提供良好的语音清晰度和音质，以确保会议的顺利进行。
本文将介绍会议室音响设备的技术参数和要求，以帮助人们选择合适的音响设备，以满足会议的需求。
2. 主要设备会议室音响设备包括了几个主要的设备，下面将对每个设备进行介绍：2.1 话筒话筒是会议室音响系统中最重要的设备之一。
在会议期间，演讲者使用话筒将声音传达给听众。
话筒的主要技术参数和要求如下：•类型：会议室常用的话筒类型有有线话筒和无线话筒。
根据具体需求选择合适的类型。
•声压级：话筒的声压级越高，可以传递的声音范围就越广。
一般来说，60-70分贝的声压级已经足够。
•指向性：话筒的指向性决定了其对声音的接收范围。
会议室常用的话筒指向性有：全向、超心腔、心形和单指向等。
根据会议室的布局和需求选择合适的指向性。
•频率响应：话筒的频率响应决定了其能够接收的声音频率范围。
一般来说，频率响应范围应该在80Hz至15kHz之间。
2.2 扩音器扩音器是用于放大话筒声音的设备。
主要技术参数和要求如下：•功率：扩音器的功率越大，可以提供的音量范围就越广。
根据会议室的大小和声音需求选择合适的功率。
•音频输入：扩音器应该提供多个音频输入接口，以方便连接不同的音频源，如话筒、音乐播放器等。
•音频输出：扩音器提供的音频输出接口应该能够满足会议室的需求，如连接到喇叭等。
2.3 音箱音箱用于播放音乐和其他录音。
主要技术参数和要求如下：•频率响应：音箱的频率响应范围应该能够满足会议室的需求，一般来说，20Hz至20kHz的频率范围足够。
•音质：音箱应该提供清晰、平衡的音质，以确保音乐和录音的质量。
•阻抗：音箱的阻抗应该与扩音器的输出阻抗匹配，以确保声音的传输效果。
3. 声场设计为了确保会议室的音响效果良好，需要进行声场设计。
