编号：授课时间：授课班级：工业机器人应用班任课教师：项目名称第五章第二节机器人路径轨迹运行规划学时：2教学目标知识目标1.掌握机器人路径轨迹规划的方法2.掌握离线编程软件的使用方法技能目标1.能正确进行机器人五角星轨迹的规划2.能使用离线编程软件完成五角星的编程情感态度培养学生热爱学习的良好习惯，通过知识的收集和总结，提高学生理解能力，通过实际操作，提高学生的操作技能。
教学内容要让机器人绘制五角星，我们需要告知工业机器人它的作业具体内容。
本次课主要机器人路径轨迹运行规划，用离线编程软件实现五角星的绘制程序编写。
重点1.能正确进行机器人五角星轨迹的规划2.能使用离线编程软件完成五角星的编程难点能使用离线编程软件完成五角星的编程教学策略利用现有ABB工业机器人进行操作，采用现场教学的方式，按照一体化教学的步骤实施教学计划，强调学生的实际操作能力，在做中学，同时充分利用学校现有的教学资源库，最大限度的收集更多更好的网络资源，使课堂教学更生动。
教学资源准备一、明确任务，完成路径规划机器人的基本原理是示教——再现。
示教也成为导引，是由操作者直接或间接的导引机器人，一步一步按实际作业要求告知机器人应该完成的动作和作业的具体内容。
机器人在导引过程中是以程序的形式将其记录下来，并存储在机器人控制装置内。
再现是通过存储内容的回放，使机器人能在一定的精度范围内按照程序所示教的动作和赋予的作业内容。
机器人的运动轨迹是机器人为了完成某一作业任务，工具中心点（TCP）所掠过的路径，它是工业机器人示教的重点。
示教时，我们不可能将运动轨迹上的所有点都示教一遍，一是费时，二是占用大量的存储空间。
实际上，对于有规律的轨迹，原则上我们只需要示教几个程序点。
例如直线运动轨迹示教两个点，直线起始点和结束点，我们学习数学的时候学过“两点确定一条直线”。
圆弧轨迹示教3个程序点，圆弧起始点，圆弧中间点和圆弧结束点。
常见的编程方法有两种，示教编程方法和离线编程方法。
机器人轨迹规划与运动控制方法研究机器人技术正以前所未有的速度发展，为人们的生产和生活带来了巨大的便利。
机器人在工业、医疗、农业等领域的应用已经十分广泛，而机器人的轨迹规划与运动控制方法作为机器人技术中的重要一环，也越来越受到人们的关注和重视。
本文将探讨机器人轨迹规划和运动控制的方法以及相关的研究进展。
一、机器人轨迹规划机器人轨迹规划是指确定机器人在特定环境中运动的路径和速度的过程，其目标是通过合理的规划使得机器人能够快速、稳定地完成指定的任务。
在机器人轨迹规划中，需要考虑到机器人的动力学模型、环境约束以及任务要求等因素。
1.1 基于几何形状的轨迹规划方法基于几何形状的轨迹规划方法主要是通过对环境的几何形状进行建模，计算机器人在该环境中的运动轨迹。
这种方法通常使用离散化的方式表示环境，然后根据运动的要求，搜索其中一条或多条最优路径。
1.2 基于优化的轨迹规划方法基于优化的轨迹规划方法是通过建立优化模型，寻找最优的机器人轨迹。
这种方法可以考虑到机器人的动力学特性和系统约束，使得机器人能够在不同的运动要求下选择最优的运动轨迹。
二、机器人运动控制机器人运动控制是指对机器人进行控制，使其按照规划好的轨迹进行运动。
在机器人运动控制中，需要实现对机器人的位置、速度和力矩等参数的控制，保证机器人能够准确地按照预定的轨迹运动。
2.1 传统的PID控制方法传统的PID控制方法是一种经典的控制方法，通过比较机器人当前的状态与设定值之间的差异，计算控制量来实现对机器人的控制。
这种方法简单易行，但在某些复杂的任务中，效果可能不佳，需要进一步优化。
2.2 基于模型预测的控制方法基于模型预测的控制方法是一种先进的控制方法，它通过对机器人的动力学模型进行建模和优化，实现对机器人的控制。
这种方法可以实现对机器人的多种参数同时控制，提高机器人的运动精度和响应速度。
三、研究进展与应用展望目前，机器人轨迹规划与运动控制的研究已经取得了一系列的重要成果。
机器人轨迹规划机器人轨迹规划是指根据机器人的任务要求和环境条件，制定机器人运动的轨迹以达到预定的目标。
机器人轨迹规划是机器人技术中的一个重要研究领域，其目的是使机器人能够安全、高效地在给定的环境中移动。
机器人轨迹规划通常涉及到如下几个方面的问题：1. 环境感知与建模：机器人需要通过感知技术获取环境中的信息，并将其建模成可理解的形式。
这些模型可以包括地图、障碍物位置、目标位置等。
2. 路径规划：基于环境模型，机器人需要确定一条避开障碍物、同时能够到达目标位置的最佳路径。
路径规划问题可以分为全局路径规划和局部路径规划两个层次。
全局路径规划是在整个环境中搜索最佳路径，而局部路径规划是在当前位置的附近搜索最佳路径。
3. 运动规划：确定机器人在路径上的具体运动方式，包括速度、加速度、姿态等。
机器人的运动规划要考虑到机械结构的限制、动力学约束以及安全性等因素。
4. 避障规划：当机器人在移动过程中遇到障碍物时，需要能够进行避障规划，避免碰撞。
避障规划可以基于感知信息进行实时调整，使机器人能够安全地绕过障碍物。
这些问题可以使用不同的算法和方法来解决，常用的算法包括A*算法、Dijkstra算法、蚁群算法等。
此外，机器人轨迹规划还需要结合机器人的动力学和控制系统，使机器人能够按照规划的轨迹进行运动。
机器人轨迹规划的应用范围非常广泛，包括工业自动化、无人驾驶、机器人导航等领域。
例如，在工业自动化中，机器人可以根据轨迹规划进行物料搬运，实现生产线的自动化。
在无人驾驶领域，机器人车辆可以通过轨迹规划来规划行驶路线，保证安全、高效地到达目的地。
在机器人导航中，机器人可以根据轨迹规划进行地图绘制、自主导航等任务。
总之，机器人轨迹规划是机器人技术中的重要问题，通过合理的路径规划和运动规划，可以使机器人能够安全、高效地移动，完成各种任务。
随着机器人技术的发展，轨迹规划算法和方法也在不断进步，为机器人的运动能力提供了更好的支持。
机器人运动轨迹规划随着科技的不断发展，机器人已经成为了现代工业和日常生活中的重要角色。
而机器人的运动轨迹规划则是机器人能够高效执行任务的关键。
在这篇文章中，我们将探讨机器人运动轨迹规划的原理、挑战以及应用。
第一部分：机器人运动轨迹规划的基础原理机器人的运动轨迹规划是指利用算法和规则来确定机器人在工作空间内的行动路径。
它需要考虑机器人的动力学特性、环境条件以及任务需求。
运动轨迹规划主要分为离线规划和在线规划。
在离线规划中，机器人事先计算出完整的轨迹，并在执行过程中按照预定的轨迹行动。
这种规划方式适用于对工作环境已经事先了解的情况，例如工业生产线上的自动化机器人。
离线规划的优点是能够保证轨迹的精准性，但对环境的变化相对敏感。
而在线规划则是机器人根据当下的环境信息实时地计算出合适的轨迹。
这种规划方式适用于未知环境或需要适应环境变化的情况，例如自主导航机器人。
在线规划的优点是能够灵活应对环境的变化，但对实时性要求较高。
第二部分：机器人运动轨迹规划的挑战机器人运动轨迹规划面临着一些挑战，其中包括路径规划、避障和动力学约束等问题。
路径规划是机器人运动轨迹规划的基本问题之一。
它涉及到如何选择机器人在工作空间中的最佳路径，以达到任务要求并减少能耗。
路径规划算法可以基于图搜索、最短路径算法或优化算法进行设计。
避障是机器人运动轨迹规划中必须考虑的问题。
机器人需要能够感知并避免与障碍物的碰撞，以确保安全执行任务。
避障算法可以基于传感器信息和障碍物模型来确定机器人的安全路径。
动力学约束是指机器人在运动过程中需要满足的物理约束条件。
例如，机械臂在操作时需要避免碰撞或超过其运动范围。
动力学约束的考虑需要在规划过程中对机器人的动力学特性进行建模，并在轨迹规划中进行优化。
第三部分：机器人运动轨迹规划的应用机器人运动轨迹规划在许多领域中都具有广泛的应用。
在工业领域，机器人可以根据离线规划的路径自动执行复杂的生产任务，提高生产效率和质量。
机器人轨迹规划1. 简介机器人轨迹规划是指在给定机器人动态约束和环境信息的情况下，通过算法确定机器人的运动轨迹，以达到特定的任务目标。
轨迹规划对于机器人的移动和导航非常重要，可以用于自主导航、避障、协作操控等应用领域。
2. 常见的机器人轨迹规划算法2.1 最短路径规划算法最短路径规划算法包括Dijkstra算法、A*算法等。
这些算法通过计算机器人到达目标位置的最短路径，来规划机器人的运动轨迹。
它们通常基于图搜索的思想，对于给定的环境图，通过计算节点之间的距离或代价，并考虑障碍物的存在，确定机器人的最佳路径。
2.2 全局路径规划算法全局路径规划算法主要用于确定机器人从起始位置到目标位置的整体路径。
常见的全局路径规划算法有D*算法、RRT（Rapidly-exploring Random Tree）算法等。
这些算法通过在连续的状态空间中进行采样，以快速探索整个空间，并找到连接起始和目标位置的路径。
2.3 局部路径规划算法局部路径规划算法用于在机器人运动过程中避开障碍物或避免发生碰撞。
常见的局部路径规划算法有动态窗口算法、VFH（Vector Field Histogram）算法等。
这些算法通过感知周围环境的传感器数据，结合机器人动态约束，快速计算出机器人的安全轨迹。
3. 轨迹规划的输入和输出3.1 输入数据轨迹规划算法通常需要以下输入数据： - 机器人的初始状态：包括位置、朝向、速度等信息。
- 目标位置：机器人需要到达的位置。
- 环境信息：包括地图、障碍物位置、传感器数据等。
- 机器人的动态约束：包括速度限制、加速度限制等。
3.2 输出数据轨迹规划算法的输出数据通常为机器人的运动轨迹，可以是一系列位置点的集合，也可以是一系列控制信号的集合。
轨迹规划的输出数据应满足机器人的动态约束，并在给定的环境中可行。
4. 轨迹规划的优化与评估4.1 轨迹优化轨迹规划算法通常会生成一条初步的轨迹，但这条轨迹可能不是最优的。

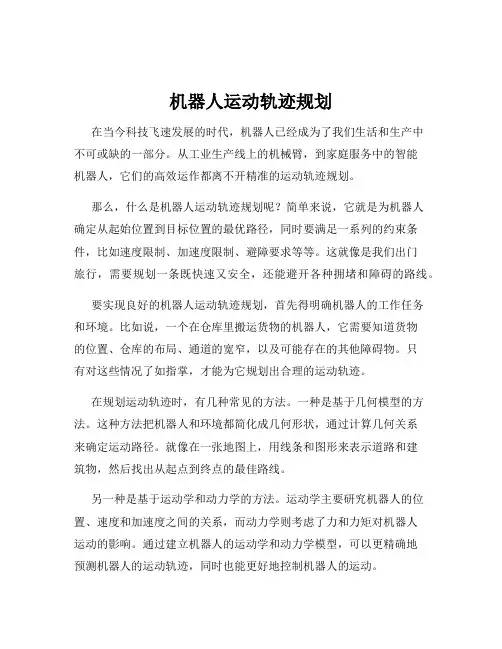

机器人运动轨迹规划在当今科技飞速发展的时代，机器人已经成为了我们生活和生产中不可或缺的一部分。
从工业生产线上的机械臂，到家庭服务中的智能机器人，它们的高效运作都离不开精准的运动轨迹规划。
那么，什么是机器人运动轨迹规划呢？简单来说，它就是为机器人确定从起始位置到目标位置的最优路径，同时要满足一系列的约束条件，比如速度限制、加速度限制、避障要求等等。
这就像是我们出门旅行，需要规划一条既快速又安全，还能避开各种拥堵和障碍的路线。
要实现良好的机器人运动轨迹规划，首先得明确机器人的工作任务和环境。
比如说，一个在仓库里搬运货物的机器人，它需要知道货物的位置、仓库的布局、通道的宽窄，以及可能存在的其他障碍物。
只有对这些情况了如指掌，才能为它规划出合理的运动轨迹。
在规划运动轨迹时，有几种常见的方法。
一种是基于几何模型的方法。
这种方法把机器人和环境都简化成几何形状，通过计算几何关系来确定运动路径。
就像在一张地图上，用线条和图形来表示道路和建筑物，然后找出从起点到终点的最佳路线。
另一种是基于运动学和动力学的方法。
运动学主要研究机器人的位置、速度和加速度之间的关系，而动力学则考虑了力和力矩对机器人运动的影响。
通过建立机器人的运动学和动力学模型，可以更精确地预测机器人的运动轨迹，同时也能更好地控制机器人的运动。
还有一种是基于智能算法的方法，比如遗传算法、蚁群算法等。
这些算法模拟了自然界中的生物进化或者群体行为，通过不断地迭代和优化，找到最优的运动轨迹。
除了方法的选择，还需要考虑机器人的运动约束。
速度和加速度的限制是很重要的，如果机器人运动速度过快或者加速度过大，可能会导致不稳定甚至损坏。
此外，机器人的关节角度限制、扭矩限制等也需要在规划中考虑进去，以确保机器人能够正常、安全地运动。
避障也是机器人运动轨迹规划中的一个关键问题。
在复杂的环境中，机器人可能会遇到各种各样的障碍物。
为了避免碰撞，需要实时检测障碍物的位置和形状，并根据这些信息调整运动轨迹。
5机器人轨迹规划实验（5）机器人轨迹规划实验一、实验目的：1）认知机器人轨迹规划的有关概念；2）对构筑的机器人展开速度分析；3）能采用simulink构筑机器人仿真模型。
二、路径描述和路径生成轨迹叙述了操作方式臂在多维空间中的希望运动。
轨迹指每个自由度的边线、速度和加速度的时间历程。
由用户通过直观的叙述去选定机器人的希望运动，然后由系统去顺利完成详尽的排序，确认抵达目标的精确路径、时间历程、速度和加速度曲线等。
轨迹生成问题：1）通过表达式排序轨迹的问题；2）在轨迹生成的运行时间内要计算位置、速度和加速度；3）计算轨迹点的速率―路径更新率（60hz-2000hz）。
机器人操作方式臂的运动看做就是工具坐标系{t}相对于工作台坐标系{s}的运动。
工具坐标系从当前值{tinitial}移动至最终端期望值{tfinal}，其运动包含工具相对于工作台的姿态和边线变化。
路径点一般由：初始点、最终点和中间点。
图1机器人操作方式臂的运动三、轨迹规划方法研究以关节角的函数去叙述轨迹（在时间和空间）的轨迹分解成方法。
每个路径点由工具坐标系{t}相对于工作台坐标系{s}的希望位姿去确认；应用领域逆运动学，将中间点“切换”成一组希望的关节角；获得经过各中间点并中止于目标点的n个关节的扁平函数。
对于每个关节，由于各路径段所需的时间就是相同的，因此所有的关节将同时抵达各中间点，从而获得{t}在每个中间点上的希望的笛卡尔位姿。
（1）一维情况下的轨迹用多项式表示：轨迹所对应的速度和加速度：当t=（0-t）时，可以得到如下的矩阵：在matlabrobottoolbox中对应的5次多项式轨迹分解成的函数：tpoly函数原型为[s,sd,sdd]=tpoly(s0,sf,m)其中，s0为起始边线，sf为中止边线，m为步数。
s为轨迹，sd为速度，sdd为加速度例1：[s,sd,sdd]=tpoly(0,1,100);subplot(3,1,1)plot(s)ylabel('s');subplot(3,1,2)plot( sd)ylabel('sd');subplot(3,1,3)plot(sdd)ylabel('sdd');210s01020304050607080901000.02sd0.0100x10-31020304050607080901001sdd0-10102030405060708090100基准2：初始化速度为0.5，末端速度为0.[s,sd,sdd]=tpoly(0,1,100,0.5,0);subplot(3,1,1)plot(s)ylabel('s');subplot(3,1,2)plot(sd)ylabel('sd');subplot(3,1,3)plot(sdd)ylabel('sdd');10500.5s0102030405060708090100sd0-0.50.010102030405060708090100sdd0-0.01-0.020212030405060708090100lspb（parabolicblend抛物线拟合）书本p168lspb函数原型：[s,sd,sdd]=lspb(s0,sf,m)（1）[s,sd,sdd]=lspb(s0,sf,m,v)（2）其中，s0为初始位置，sf为终止位置，m为步数，v为线性段的速度值（不可随便取值，可以先执行函数（1）后获取最大和最小的线性速度，max（sd）和min（sd））；s为轨迹，sd为速度，sdd为加速度例3.[s,sd,sdd]=lspb(0,1,100)subplot(3,1,1)plot(s)ylabel('s');subplot(3,1,2)plot(sd )ylabel('sd');subplot(3,1,3)plot(sdd)ylabel('sdd');10.50s01020304050607080901000.02sd0.0100x10-41020304050607080901005sdd0-50102030405060708090100基准4，相同线性速度情况[s,sd,sdd]=lspb(0,1,100,0.015)subplot(3,1,1)plot(s,'r')ylabel('s');holdon;subp lot(3,1,2)plot(sd,'r')ylabel('sd');holdon;subplot(3,1,3)plot(sdd,'r')ylabel('s dd');holdon;[s,sd,sdd]=lspb(0,1,100,0.012)subplot(3,1,1)plot(s,'b')ylabel('s');subplot(3,1 ,2)plot(sd,'b')ylabel('sd');subplot(3,1,3)plot(sdd,'b')ylabel('sdd');。
