PADS生成GERBER文件资料步骤及CAM350地简单使用
- 格式：doc
- 大小：7.67 MB
- 文档页数：17
下载文档原格式
合集下载
PADs_不同gerber文件CAM350拼板
调整DDT层的显示位置，去掉一边尺寸标注，以免影响合并板边对齐；
3.2 合并
一般导入后第i+10层合并到第i层；（属性一致）
显示预移动的层，屏蔽其它层；（确保正确）
移动操作：edit-->move-->select all-->move to layer..（操作可撤销）
2\ 板1导入到CAM350（10层），板2亦导入CAM350，供20层.
3\ CAM350中相同层合并：
3.1 合并前
设置单位；（setting--->unit--->mm+1/10） 即各层均移到0 0点【用坐标设置】；（edit--->move--->select all，w快捷键为鼠标框选开关）
删掉移动后剩下的空层，并检查核对；
重新生成gerber文件和钻孔文件，防止软件或版本不同无法打开cam文件；
各PCB层数要一样，主要操作就是层内移动（调整位置）和层间移动（合并），以两块双层PCB板1及板2为例：
1\ pads下分别生成gerber文件，注意调整原点坐标，DDT层（Drill Drawing）通过调整Regenerate的symbol使两个PCB板有相同过孔的钻孔Symbol标志一样。
3.2 合并
一般导入后第i+10层合并到第i层；（属性一致）
显示预移动的层，屏蔽其它层；（确保正确）
移动操作：edit-->move-->select all-->move to layer..（操作可撤销）
2\ 板1导入到CAM350（10层），板2亦导入CAM350，供20层.
3\ CAM350中相同层合并：
3.1 合并前
设置单位；（setting--->unit--->mm+1/10） 即各层均移到0 0点【用坐标设置】；（edit--->move--->select all，w快捷键为鼠标框选开关）
删掉移动后剩下的空层，并检查核对；
重新生成gerber文件和钻孔文件，防止软件或版本不同无法打开cam文件；
各PCB层数要一样，主要操作就是层内移动（调整位置）和层间移动（合并），以两块双层PCB板1及板2为例：
1\ pads下分别生成gerber文件，注意调整原点坐标，DDT层（Drill Drawing）通过调整Regenerate的symbol使两个PCB板有相同过孔的钻孔Symbol标志一样。
Protel导出Gerber数据的过程和CAM350打印底片步骤
一、Protel 99SE导出方法二、二Protel DXP导出方法(Altium Designer)第三步，用Cam350导入Gerber文件打印底片步骤Protel 99SE如下在制作文件之前一定要确定图里面的keepOutLayer完整没有缺口1、先在keepOutLaye层的四个角上面放四个焊盘（焊盘规格如下）2、四个角放好如下图放的位置一般随意（但不能离太远）3、切换到TopOverlay层和BottomOverlay上面画好如下图中的对位标志4、全画好后如下图5、把原点定在PCB板的左下角编辑—原点—设置(快捷键按E松开再按O松开再按下S 再把鼠标点下左下角)如果按上面操作没有显示原点。
可能是软件里面tools—Preferences—Display—Orgin Marker这里的勾没打上6、点软件的左上角文件里的新建CAM向导（File--New）点OK如图上面后点“OK”――Next 7、新建Gerber文件选择新建Gerber文件后Next一直到如下图Next一直到如上图，选择公制4：4 NEXT选择Gerber文件中包含的层，Plot全打勾右边都空着8、选好如上图后完成（Finish）9、在如下图文件上点右键设置Gerber文件参数（重要）设置Gerber文件的参考坐标为相对坐标，保持与等下生成的钻孔坐标一致（若在本页面中无相关设置项目，请安装Protel 99SE SP6补丁）10、新建NC Drill钻孔文件选择精度（这里选最高）确定参考坐标与Gerber数据保持一致（以上为默认值，若无上大页面选项卡，请安装Protel99SE SP６补丁）11、生成CAM文件用鼠标点到如下文件夹上上图为生成的CAM文件夹将CAM文件夹导出选择自己的保存路径完成导出５、完成，用DCM雕刻机软件打开查看，效果如下图所示二、Protel DXP导出方法(Altium Designer)12、先在keepOutLaye层的四个角上面放四个焊盘（焊盘规格如下）13、四个角放好如下图放的位置一般随意（但不能离太远）14、切换到TopOverlay层和BottomOverlay上面画好如下图中的对位标志15、全画好后如下图16、把原点定在PCB板的左下角编辑—原点—设置(快捷键按E松开再按O松开再按下S 再把鼠标点下左下角)如果按上面操作没有显示原点。
PADS_生成GERBER文件步骤及CAM350的简单使用
PADS_生成GERBER文件步骤及CAM350的简单使用PADS(POWERPCB Advanced Design System)是一款由美国Mentor Graphics公司开发的电子设计自动化软件，用于进行PCB（Printed Circuit Board，印刷电路板）设计。
生成GERBER文件是PADS设计流程中一个重要的步骤，用于将设计好的电路板转化为制造所需的裸板数据。
本文将介绍使用PADS生成GERBER文件的步骤以及简单使用CAM350软件的方法。
生成GERBER文件的步骤：3. 设置输出设置：选择“File”菜单，点击“Fabrication Outputs”选项，选择“Gerber”选项卡。
在Gerber选项卡中，可以设置生成GERBER文件的选项，包括输出文件夹、层次结构、层次名称等。
4. 设置层次信息：在Gerber选项卡中，可以选择需要导出的层次，在右侧的层次设置栏中勾选需要的层次，并设置每个层次的参数，如像素密度、显示颜色等。
5. 校验设计：在Gerber选项卡中，点击“Check Design”按钮，PADS软件会进行GERBER文件的校验，确保没有错误或冲突。
6. 生成GERBER文件：在Gerber选项卡中，点击“Create Job”按钮，PADS软件会根据设置生成GERBER文件。
7. 导出文件：在Gerber选项卡中，点击“Output Files”按钮，选择输出文件夹和文件命名规则，然后点击“OK”按钮，PADS软件会将生成的GERBER文件导出到指定文件夹。
CAM350的简单使用方法：1.打开CAM350软件：双击打开CAM350软件，进入软件界面。
2. 导入GERBER文件：选择“File”菜单，点击“Open”选项，导入之前生成的GERBER文件。
3. 设置工艺参数：选择“Process”菜单，点击“Process Setup”选项，弹出工艺参数设置对话框。
GERBER及CAM350使用基础
GERBER及CAM350使用基础GERBER是一种用于制作PCB（Printed Circuit Board）生产数据的文件格式，被广泛应用于电子制造业中。
CAM350是一款常用的电路板制造软件，可以处理GERBER文件，进行电路板的设计、生产和检查。
下面是GERBER和CAM350的基本使用步骤：1.设计电路板：首先，使用电路设计软件（如PCB设计软件）设计你的电路板，将其导出为GERBER文件。
GERBER文件包括了电路板的各个层次（如底板、丝印、引脚等）的制作信息。
2. 打开GERBER文件：在CAM350中，点击“File”菜单，选择“Open”选项，然后选择你的GERBER文件。
CAM350支持多种电路板文件格式，包括.GBR、GBX、ZIP等。
3.查看电路板：GERBER文件被打开后，你可以在CAM350的界面中查看电路板的各个层次。
你可以通过调整缩放比例、旋转视角等方式来查看和检查电路板。
4. 进行DRC检查：在CAM350中，你可以进行设计规则检查（Design Rule Check，DRC）来确保电路板的设计符合制造要求。
你可以在“Verify”菜单中选择“DRC”选项进行检查。
6. 生成制造数据：在CAM350中，你可以将GERBER文件转换为制造所需的数据格式，如ODB++（Open DataBase）或者IPC-2581（电路板交互式制造数据）等。
点击“File”菜单，选择“Save As”选项，然后选择你要转换的数据格式进行保存。
7. 输出制造文件：CAM350可以将处理后的电路板数据输出为制造所需的各种文件格式，包括：制板图、钻孔数据、贴膜数据等。
你可以在“File”菜单中选择“Export”选项，然后选择你要输出的文件格式进行保存。
除了上述基本的使用步骤，GERBER和CAM350还具有一些高级的功能和选项，如自动化检查、反射光检查等，可以帮助用户更高效地设计和制造电路板。
在allegro中出gerber文件和CAM350中导入
在allegro中出gerber文件和CAM350中导入cuijianw 适用范围：Cadence Allegro 15.2Mentor CAM350 8.7正文：准备工作：为了保证出片的正确性，需要在设计PCB文件之前对一些系统参数进行设置，该设置包括画图的精度，图片的尺寸，动态铺铜的格式。
◆设置画图的精度。
在allegro中打开Setup->Drawing Size菜单，调出设置对话框，如图1。
图1在对话框中确定User Units选择Mils，阿Accuracy选择0，其他根据你的尺寸自行定义。
设置完成选择OK按钮，使配置生效。
◆设置动态铺铜参数。
在Allegro中打开Shape->Global Dynamic Params菜单，如图2。
图2打开V oid controls选项卡。
如图3。
图3选择Artwork format和你的出片格式一致，我一般出Gerber 6x00格式的底片，所以我这里设置的是Gerber 6x00。
出片设置在Allegro中出gerber文件需要提前设置每个底片包含的层。
该设置位于Manufacture->Artwork菜单中。
如图4。
图4首先设置General Parameters选项卡，如图5。
图5在这里面，一般Device type选择Gerber 6x00，也就是RS274D格式；Format选择Inter places为5，Decimal places为3；Output options中，Use ‘G’ codes选项是可选的，对于比较新的制板机，该选项可以不选择；Output units一般选择Inches，使用英制单位。
其他默认即可。
然后开始设置每个底片包含的层。
打开Film Control选项卡，如图6。
图6在A vailable films中设置底片。
默认情况下系统只有TOP和BOTTOM两个底片。
我们需要增加。
在底片上单击右键，弹出菜单，如图7。
使用CAM350拼板allegro的gerber文件
本人使用allegro做pcb，之前涉及拼板的话，都只用画一个outline示意图，然后让制板厂自己处理。
但是本次想要在嘉立创进行投板，需要自己将PCB拼好。
在网上搜索了一大堆资料都不尽如人意。
经过自己慢慢摸索才将拼板搞定，现将操作流程记录一下。
防止以后搞错，如果是走量产发板，是不需要这些操作的。
走嘉立创还是最好这样操作。
1.在allegro里面先将拼板后的板框和邮票孔放好2.一、导出gerber文件，这里不再赘述（注意设置及PCB起始坐标在板子的左下角，这样对后期制作有很大的好处。
后面会提到。
一般制板文件包括如下层，其中GEN000为拼板文件，如果直接找制板厂的话提供这个文件和制板说明文件即可。
找嘉立创的话可以用这个文件做拼板定位。
3、将gerber文件导入到CAM350中，命令：File —> Import —> AutoImport4、导入后的结果如下图：5、按F将图形调整成线模式6、设置单位和精度，使用如下命令：Setting—>Unit。
unit设置为mm，resolution设置为1/100007、设置栅格间距，在如下中设置，我这边设置为0.01（因为allegro里面的mm的话也是保留2位小数）8、使用如下命令设置坐标原点（如果在allegro中设置好了坐标原点，正常这个时候是不用进行设置的）Edit—>Change—>Origin—>Space Origin9、将（0,0）坐标设置为如下位置：注意和线重合的时候会有颜色变化。
/10、拷贝前先将拼板层隐藏11、使用Edit—>copy命令拷贝光绘。
然后按w（框选） c（选中框选内的的东西）12、选中完成后会变成白色13、点击右键完成选择，然后将鼠标移动文件管理栏，将刚才隐藏的GEN000层显示出来如下注意，非常重要，不能使用鼠标的滚轮进行放大缩小，而是应该按住鼠标的中键，然后拖拽的方式进行放大缩小。
PADS导Gerber(CAM)文件操作说明2014-9-29
PADS导Gerber（CAM）文件操作说明Gerber（CAM）格式是线路板行业软件描述线路板（线路层、阻焊层、字符层等）图像及钻、铣数据的文档格式集合。
它是线路板行业图像转换的标准格式。
正常板厂在PADS完成Layout设计后，需要导出Gerber（CAM）文件，将Gerber （CAM）文件及制板说明发给板厂制板。
PADS导出的Gerber（CAM）文件正常包括以下10种文件（多层板相应增加内层线路层）：顶层线路层：Top Layer底层线路层：Bottom Layer顶层丝印层：Silkscreen Top底层丝印层：Silkscreen Bottom顶层阻焊层：Solder Mask Top底层阻焊层：Solder Mask Bottom顶层助焊层：Paste Mask Top底层助焊层：Paste Mask Bottom钻孔参考层：Drill DrawignNC钻孔层：NC DrillPADS导出四层板Gerber（CAM）文件操作：注：导Gerber（CAM）前需先确认Layout设计正确。
1、Tools-Pour Manager，将Layout覆铜；注：若设计上有Split/Mixed层，则需在Pour Manager中Plane Connect把相应的Split/Mixed层覆铜。
2、打开菜单File-CAM添加线路层（几层板就有几层线路层）：Add Document，在Document Type栏中选择Routing/Split Plane，在弹出栏中选择Top/GND/POWER/Bottom。
重复以上步骤分别添加其他三层线路层添加丝印层（只有顶层跟底层丝印层）：Add Document，在Document Type栏中选择Silkscreen，在弹出栏中选择Top/Bottom。
重复上述步骤，添加底层丝印注：由于每个人做的器件封装可能有些差异，有的在器件Top层用2D线画outline，有的在Silkscreen层上画outline，故在选择Items上可能有所差异，可以在preview 中预览所选择的是否满足要求。
PADS9.5生成GERBER文件资料

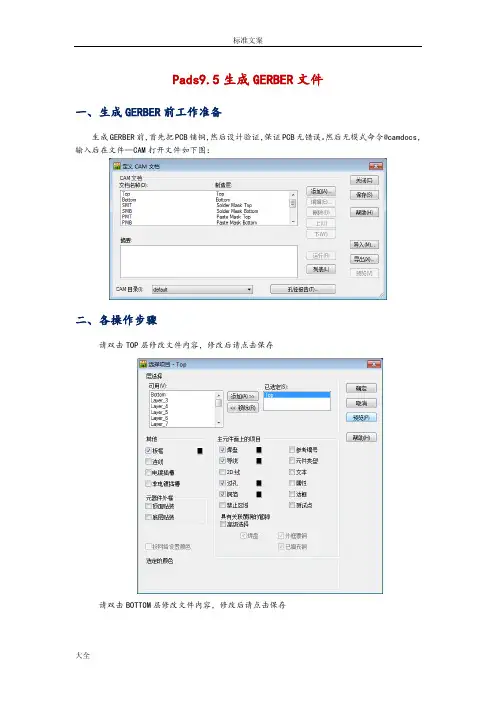

Pads9.5生成GERBER文件
一、生成GERBER前工作准备
生成GERBER前，首先把PCB铺铜，然后设计验证，保证PCB无错误。
然后无模式命令@camdocs，输入后在文件--CAM打开文件如下图：
二、各操作步骤
请双击TOP层修改文件内容，修改后请点击保存
请双击BOTTOM层修改文件内容，修改后请点击保存
请双击阻焊层Solder Mask Top层修改内容，修改后点击保存
完成后在选项里焊盘尺寸放大缩小至（0.1）
双击阻焊底层Solder Mask Bottom层修改内容，修改后点击保存
完成后在选项里焊盘尺寸放大缩小至（0.1）
双击钢网层Paste Mask Top层修改内容，修改后点击保存
双击钢网层Paste Mask Bottom层修改内容，修改后点击保存
双击丝印层Silkscreen Top层修改内容，修改后点击保存
双击丝印层Silkscreen Bottom层修改内容，修改后点击保存
在定义CAM文档中添加钻孔图层此选项可默认不修改，
在钻孔图选项中要把钻孔符号重新生成，另外偏移，避难钻孔符号与钻孔重叠。
最后我们添加数控钻孔，此选项可以全部默认。
在定义CAM文档里全选所有项目，点击运行，在CAM目录下选择存放的位置即可。

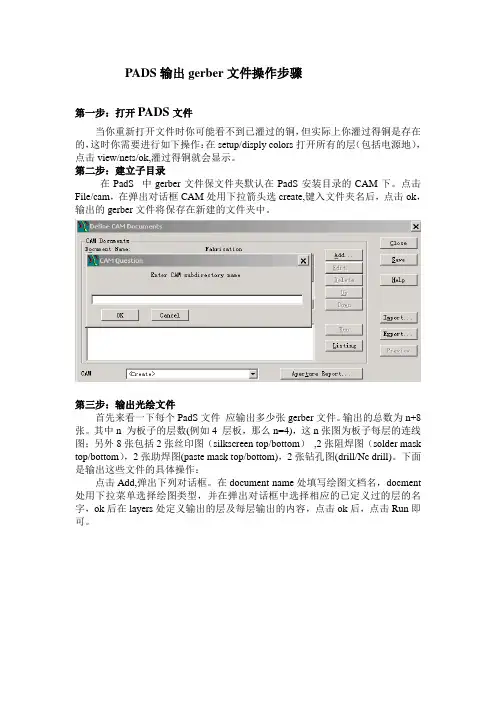

PADS输出gerber文件操作步骤
PADS输出gerber文件操作步骤第一步：打开PADS文件当你重新打开文件时你可能看不到已灌过的铜，但实际上你灌过得铜是存在的，这时你需要进行如下操作：在setup/disply colors打开所有的层（包括电源地），点击view/nets/ok,灌过得铜就会显示。
第二步：建立子目录在PadS 中gerber文件保文件夹默认在PadS安装目录的CAM下。
点击File/cam，在弹出对话框CAM处用下拉箭头选create,键入文件夹名后，点击ok，输出的gerber文件将保存在新建的文件夹中。
第三步：输出光绘文件首先来看一下每个PadS文件应输出多少张gerber文件。
输出的总数为n+8张。
其中n 为板子的层数(例如4 层板，那么n=4)，这n张图为板子每层的连线图；另外8张包括2张丝印图（silkscreen top/bottom）,2张阻焊图（solder mask top/bottom），2张助焊图(paste mask top/bottom)，2张钻孔图(drill/Nc drill)。
下面是输出这些文件的具体操作：点击Add,弹出下列对话框。
在document name处填写绘图文档名，docment 处用下拉菜单选择绘图类型，并在弹出对话框中选择相应的已定义过的层的名字，ok后在layers处定义输出的层及每层输出的内容，点击ok后，点击Run即可。
下面举例说明输出每类gerber 文件图“layers”项的设置：连线图：以top层为例。
丝印图：包括top和silkscreen top两层，具体每层包含内容如下图。
助焊层：包括两层阻焊层：包括两层Drill钻孔图：包括2层Nc Drill钻孔层：因为该层没有layer层设置，在默认状态下，直接点击ok就可以了。
第四步：输出D码文件标准的gerber file格式可分为RS-274-D与RS-274-X两种，其不同在于：RS-274-D格式的gerber file与aperture是分开的不同文件RS-274-X格式的aperture是整合在gerber file中的，因此不需要aperture 文件在制版商没有特殊说明的情况下，我采取输出RS-274-X格式，具体操作如下：File/Cam/,在对话框选择top或bottom的gerber连线图，Edit/Device Setup/Advanced/Use RS-274-X Format/ok/Augment/ok。
PADS生成GERBER文件资料步骤及CAM350地简单使用
PADS生成GERBER文件资料步骤及CAM350地简单使用PADS是一种电子设计自动化（EDA）软件，用于印刷电路板（PCB）设计。
在PADS中生成GERBER文件通常需要以下步骤：1.打开PADS软件，并加载需要生成GERBER文件的PCB设计文件。
2.检查PCB设计的正确性，包括网络连接、封装和尺寸等。
3. 在PADS软件中，选择“File”（文件）菜单，然后选择“Export”（导出）选项。
4.在导出选项中，选择生成GERBER文件的目录和文件名。
5.确定导出选项，包括设置层次、层次名称和层次类型等。
6. 单击“Export”（导出）按钮，PADS将生成所选层次的GERBER文件。
7.在生成的GERBER文件目录中，可以找到生成的GERBER文件。
1.打开CAM350软件，并加载需要处理的GERBER文件。
2. 在界面的“File”（文件）菜单中，选择“Load”（加载）选项，然后选择需要处理的GERBER文件。
3.检查加载的GERBER文件，包括层次和封装等。
4. 在界面的“View”（视图）菜单中，选择“Layer Stack”（层次堆叠）选项，查看GERBER文件的层次结构。
7.根据需要执行其他功能，如检查电气连接、检查尺寸和生成报告等。
8. 最后，可以在CAM350中选择“File”（文件）菜单中的“Export”（导出）选项，将处理后的GERBER文件导出为其他格式。
这些是生成GERBER文件并使用CAM350对其进行简单处理的基本步骤。
但是，具体的操作可能会因软件版本和使用的PCB设计工具而有所不同。
因此，建议参考PADS和CAM350软件的用户手册，以获取详细的操作方法和信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PADS生成GERBER文件步骤及CAM350的简单使用PCB画好后,我们需要输出光绘文件交给制版厂家.由此,输出光绘文件的重要性就显出来了.首先来看一下每个powerpcb 文件应输出多少张gerber文件。
输出的总数为n+8 张。
其中n 为板子的层数(例如4 层板，那么 n=4)，这n张图为板子每层的连线图；另外8张包括2张丝印图（silkscreen top/bottom）,2张阻焊图（solder mask top/bottom），2张助焊图(paste mask top/bottom)，2 张钻孔图(drill/Nc drill)。
先复习一下介绍各层的定义吧,哈哈(1)顶层(Top Layer),也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线.(2)中间层(Mid Layer),最多可有30层,在多层板中用于布信号线.(3)底层(Bootom Layer),也称焊接层,主要用于布线及焊接,有时也可放置元器件.(4)顶部丝印层(Top Overlayer),用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
(5)底部丝印层(Bottom Overlayer)，与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
(6)内部电源接地层(Internal Planes)(7)阻焊层(Solder Mask-焊接面)，有顶部阻焊层(Top solder Mask)和底部阻焊层(Bottom Soldermask)两层，是Protel PCB对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．（所谓阻焊顾名思义就是不让上锡，阻焊漆就是绿油啦）(8)防锡膏层(Past Mask-面焊面)，有顶部防锡膏层(Top Past Mask)和底部防锡膏层(Bottom Pastmask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表钢板上挖空的部分，对应电路板上要刷锡膏的地方，也就是进行焊接的部分。
(9)Drill(10)N C Drill(11)机械层(Mechanical Layers),(12)禁止布线层(Keep Ou Layer)(11)多层(MultiLayer)(13)(Connect)(DRC Errors)(Pad holes)(Via Holes)(Visible Grid1)(visible Grid2)我们要考虑的就是1-10这几个.值得一提的是solder表示是否阻焊,就是PCB板上是否露铜;paste 是开钢网用的,是否开钢网孔.所以画板子时两层都要画,solder是为了PCB板上没有绿油覆盖(露铜),paste上是为了钢网开孔,可以刷上锡膏.再来讲讲各显示项目.Board outline(板框),在设置每层的Layer时，将Board Outline选上.Pads(焊盘).Connections(鼠线).Vias(导通孔).Parts-Top(顶层元器件).Tracks(电气走线)Parts-Botm(底层元器件)Copper(导体铜箔)Part Refs(元器件排序标注)Lines(二维线)Part Type(元器件型号标注)Text(字符)Outlines(外框线)准备工作：1、重新设定外形左下角为原点在 Setup 菜单中选择 Set Origin，输入板框外形左下角坐标，重新设定原点，并将外形尺寸（长宽）设为整数，单位mm ，特殊情况可设到小数点后一位。
2、检查字符丝印是否上焊盘、字体太小或太大、字符反字符等现象，如果有上述的现象，可先在PCB中对字符进行移动、放大或缩小、镜像或旋转、字符线宽等操作。
我们使用的PADS2005SP2板输出光绘文件大致步骤如下:1.完整铺铜.检查间距,连接.注：每次输出GERBER资料前都要铺铜进行规则检查。
2. File->Cam…->出现定义CAM文件(Define CAM Documents)的对话框.对于两层板而言,我们需要十个层,即,2走线层(top/bottom)+2丝印层+2阻焊层+2防锡膏层+DRAWING+NC DRAWING.其他层板相应增加走线层或地电源层就好了.3.添加层的方法.在Define CAM Documents对话框下,点击右上方的Add按钮就会出现Add Document 对话框,. 点击Document下面的下拉框,可以选择你要设置的层类型. 选定特定的层(如顶层),并给定一个相应的名字.同一对话框下,Customize Document区域有三个按钮,点击Layers按钮可以设置各层输出项目,点击Options,可以设置生成文件的坐标,一般所有文件的坐标一致.Output Device下面有四个按钮,可以选择输出方式,输出光绘时除NC DRILL层选的是Drill,其余一般选择的是Photo.4.选择Routine/Split Plane,增加的是走线层或地层/电源层.若添加的是顶层走线层,需要选的是Pads ,Traces,Lines,Vias,Copper,Text.还有外框(Board Outline);其他走线层同.坐标定位方式我们一般选centered ,如下图，以下各层这一项设置也一样。
5.选择Silkscreen,增加的是丝印层.若添加顶层丝印,需要选的是TOP下,Ref.Des.,Lines; Silkscreen TOP下Lines,Text,Copper,Outlines.还有外框(Board Outline);底层同.6.选择Solder Mask,增加的是阻焊层.若添加顶层阻焊层,需要选的是TOP下,Pads,Test Point; Solder Mask Top下Lines,Text,Copper, Test Point.还有外框(Board Outline);底层同.7. 选择Paster Mask,增加的是防锡膏层.若添加顶层防锡膏层,需要选的是TOP 下,Pads; Paster Mask top 下Lines,Text,Copper,.还有外框(Board Outline);底层同.8.选择Drill Drawing,增加的是钻孔层.需要选的是TOP下,Pads,Lines,Text,Vias; Drill Drawing下Lines,Text,还有外框(Board Outline);需要注意的是,钻孔表的坐标要设，不要和符号位置图重叠了.9.选择NC Drill ,默认设置就好了(坐标位置和前一致).10.至此,各层设置完毕,回到Define CAM Documents对话框.选中左上方的CAM DOCUMENTS各文件,点击Preview预览,点击该对话框下方的下拉按钮,可以创建将要生成的GERBER文件存放地址.点击RUN即可产生需要的文件.如果产生的过程中出现和下面类似的警告,则只需在设置Drill Drawing层OPTIONS时,点击Regenerate按钮即可(也可忽略,不影响出的文件).11.产生GERBER文件完成.一切OK的话,可以把这次的各层设置保存为.cam文件,以便将来可以直接使用,省了设置各层的麻烦.方法是:在Define CAM Documents对话框中,选中左上方的CAM DOCUMENTS各文件,点击EXPORT,将文件保存在特定的目录下.下回要用时只要点击IMPORT,导入之前存的文件即可.12.上面设置CAM 文件的过程，可以使用PADS Layout 的一个自动生成无模命令：camdocs输入回车后，打开File/CAM…观察，可以发现软件已经自动为你配置了各层的CAM 文件，但是没有钻孔文件，需要手动配置。
各层的设置也要根据需要做相应的调整.具体可参照上面讲的.GERBER文件生成后,我们可以用CAM350打开看看.简单介绍下CAM350的使用吧.1.导入GERBER文件.File->Import->AutoImport这样就出现了AutoImport Directory对话框,选择GERBER文件的存放地址.可以直接点击Finish就可以了.如果不放心,可以点击Next检查一下,此时出现下面的对话框.点击右边的各层的ELA2.4按钮可以看到GERBER文件导入的一些设置,我们保证每一层的设置一致就好了.一般不需要修改.2.基本操作:+放大,-减小(键盘的小键盘区),u撤销,ctrl u重复,ESC退出上一命令选中: 在使用一个编辑命令时，如Move，可以选择单个对象，也可以同时选择多个对象。
单击鼠标左键即可选择单个对象，此时被选中的对象跟随光标移动，并且命令提示行显示“[Move:Single]”：选择多个对象时，只要再同时按下Ctrl键，此时的命令提示行则显示“[Move:Multiple]”，选择完毕后所有被选中的对象被高亮，光标则变成一个包含所有被选中对象的框，如果想去掉框中的任意对象只要按住Ctrl 的同时再点击该对象即可，确定好要移动的对象后就可以移动光标到理想的位置。
如果想选中某个区域的所有东西,则在选之前单击W,然后拖放鼠标(矩形框)选中特定区域.MOVE:一般我们移动的都是一整块东西,比如钻孔表,或者拼板的板,要复选一整块区域.Edit->Move,后按键盘W键,光标变成了这个样子单击鼠标左键选择第一个坐标,往下拉就可选中相应的矩形区域.CAM350运行我们可以”画”若干个矩形.选中后高亮.单击鼠标右键光标变成了这样.此时若再单击鼠标右键则取消刚才选择区域,需重新选择;若单击鼠标左键,则移动区域变成”白框”跟着光标移动了.再单击鼠标左键,相应位置出现刚刚移动的区域,但是”白框”跟着光标移动,此时如果觉得位置不够好,可继续单击别的位置.确定后,单击右键,这回”白框”消失了.可继续选择移动其他区域,也可单击右键退出MOVE命令.显示:单击主界面的左方工具栏相应位置即可.ALL On代开所有层,ALL off关闭除选中的那层外的其他层(即只显示选中的一层).也可双击需要显示的一层。
这样操作后,通常不能马上看到效果,单击Redraw刷新屏幕即可.在CAM350软件中主要检查下走线层和丝印层，如果是已经量产的机型进行小的改动的话，还要与之前的版本进行比较。
如下图，同时打开两个版本的TOP走线层进行对比，白色框内为不同点保存:将导入的GERBER文件保存为CAM350的设计文件(.cam).File->save即可.（一般不用保存）注意事项:1.DRILL DRAWING那个表的坐标要设，不要和符号位置图重叠了2.在设置每层的Layer时，将Board Outline选上.3.保证各层坐标位置一致,这样可以导入进CAM350的时候少点麻烦.4.设置SILK层的layer时, 不要选择Part Type.丝印是用来打印出线条的,如果你想你的板上有什么样的字符/线条,那么你可以选择让他显示.但是诸如焊盘一类的切不可选,除非你是想自己打印出来看,否则生产的时候是不需要的.5.设置阻焊层的Layer时，选择过孔表示过孔上不加阻焊(即不过油)，不选过孔表示加阻焊(即过油)，视具体情况确定.6.导入进CAM350时,可以看看各层的坐标是否一直,钻孔表和其位置图是否分开,且离的不太远.其他各层也可以看看是否合要求.。
