PON网络的测试方法

PON网络光分路器的测试由于PON拓扑在许多方面与传统网络不同，当使用OTDR测试链路特性时就出现新的挑战。

根据网络部署的不同阶段（也就是建设阶段和维护阶段），选择正确的OTDR非常重要。

能够对PON 网络测试的OTDR的特征包括能够利用相对短的脉冲、灵敏的光学检测电路和优化的软件分析提供足够大的动态范围。

该方法允许执行端到端链路鉴定，甚至可以通过分路器进行。

为了测试每段引入光纤或配线光纤，技术人员必须在配线终端或ONT位置连接OTDR，并在上行方向测试光纤。

即使有足够高的动态范围，标准OTDR也无法通过分路器进行测试。

由于分路器引起较高损耗，检测器的恢复速度不足以读取光纤的背向散射水平。

所以，它无法测量这段光纤区域的衰减和事件损耗。

一些OTDR甚至不会在分路器后显示光纤区域。

相反，OTDR会显示噪音，这可能会令技术人员认为是光纤或分路器有缺陷，或熔接不良。

EXFO FTB-7000D OTDR一代的产品，其设计允许使用相对短的脉冲（275ns到1μs）通过分路器进行测试，脉冲长短取决于光纤分布集线器(FDH)处的分光比。

PON优化的光学检测电路可以容忍分路器的高的损耗，并且仍能够恢复和测量后面的光纤区域（光纤配线）的背向散射水平。

新一代OTDR可用作FTB-200和FTB-400主机的插件模块，这些主机可兼容其它很多光学、传输和数据通信测试模块。

分段进行光纤测试很多故障排除测试方案都不需要穿通分路器。

例如，在故障排除期间，用户可能想只测试FDH 和客户之间的分布光纤或配线光纤。

这可使用手持式OTDR（如AXS-100）。

这种OTDR并不是为了对分路器进行测试而设计，但却提供了足够的动态范围，可以完整鉴定PON网络的任意区域，包括CO和FDH位置之间的馈线。

在线的PON测试在很多故障排除情况下，PON网络会保持活动状态，并继续为客户提供服务，承载1490和1550nm的下行传输。

如果使用OTDR精确查找问题，用户必须在测试前确保光纤是暗光纤。

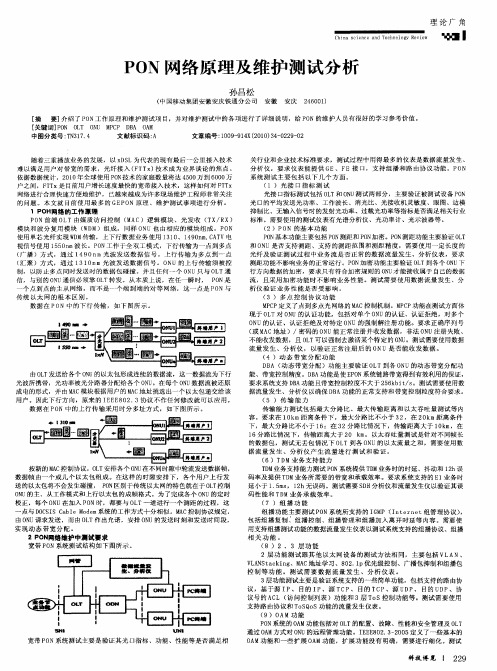

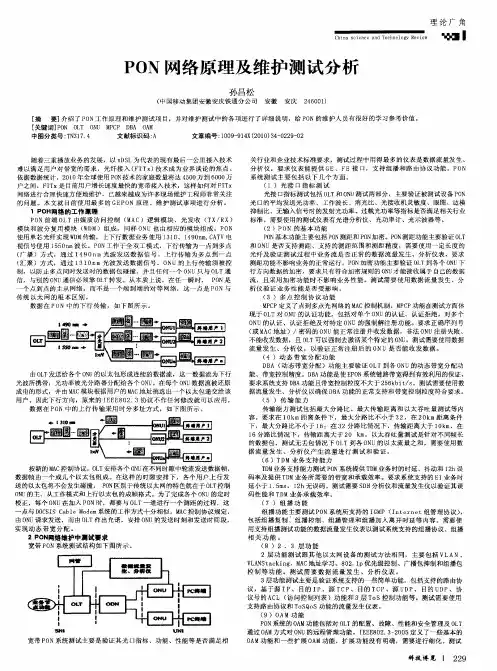

Ｐ Ｎ基本 功能 主要 包括 ＰＮ测距和 Ｐ Ｎ 密 。Ｐ Ｎ Ｏ Ｏ Ｏ加 Ｏ 测距 功 能主要 验证 ＯＴ Ｌ 和 Ｏ Ｕ是否 支持 测距 、支持 的测距 范 围和 测 距精 度 ，需 要 使用 一定 长 度 的 Ｎ 光纤 及 验证 测 试 过程 中业 务流 是 否 正常 的 数据 流 量 发生 、 分析 仪表 ，要 求 测距 功能 不影 响业 务 的正常 运行 。Ｐ Ｎ加 密功 能主要 验证 Ｏ Ｔ到各 个 Ｏ Ｕ下 Ｏ Ｌ Ｎ 行方 向数 据 的加 密 ，要求 只有 符合 加密 规则 的 Ｏ Ｕ才 能接 收属于 自己的数据 Ｎ 流 ，且 采 用加 密 功 能 时不 影 响业 务 性 能 。测试 需要 使 用 数据 流 量 发 生、分 析 仪 验 证 业 务 性 能是 否 受 影 响 。 （ ）多 点 控 制 协 议 功 能 ３ ＭＣ Ｐ Ｐ定义 了点 到多 点光 网络 的 Ｍ Ｃ 制机 制 。Ｍ Ｃ Ａ 控 Ｐ Ｐ功 能在 测试 方面 体 现 于 Ｏ Ｔ对 Ｏ Ｕ的认 证功 能 ，包括 对 单个 Ｏ Ｕ的认证 、认 证 拒绝 ，对 多个 Ｌ Ｎ Ｎ Ｏ Ｕ的 认证 、认证 拒 绝及 对 特定 Ｏ Ｕ的 强制 解注 册 功 能 。要求 正确 序 列号 Ｎ Ｎ （ Ｍ Ｃ地址 ）／密码 的 Ｏ Ｉ能 正常 注册 并 收发 数 据 ，非法 Ｏ Ｕ注 册 失败 、 或 Ａ ＮＪ Ｎ 不 能收发 数据 ，且 Ｏ Ｔ可 以强 制去 激活 某个特 定的 Ｏ Ｕ Ｌ Ｎ 。测 试需 要使 用数据 流 量 发生 、分析 仪 ， 以验证 正常 注 册 后 的 ０Ｎ Ｕ是 否 能 收 发数 据 。 （ ４） 动 态 带 宽 分 配 功 能 Ｄ Ａ （ 态 带宽 分配 ）功 能主 要 验 证 Ｏ Ｔ到各 Ｏ Ｕ的动 态 带宽 分 配功 Ｂ 动 Ｌ Ｎ 能 、带 宽控制 精度 。Ｄ Ａ功 能是 使 Ｅ Ｏ Ｂ Ｐ Ｎ系 统链 路带 宽得 到有 效利 用的保 证 ， 要求 系统 支持 Ｄ Ａ功 能且带 宽控 制粒度 不 大于 ２ ６ ｂ ／ 。测试 需 要使用 数 Ｂ ５ｋｉ ｓ ｔ 据流 量发 生 、分析 仪 以确保 Ｄ Ａ功 能 的正常 支持 和 带宽 控制 粒度 符合 要求 。 Ｂ

-12
-9
或
丢包率小于 10 时的最低光功率值。
-9
二、上/下行过载功率
接收机过载功率是指在参考点上，达到规定的 BER＜10 小于 10 时，所能接收的最大平均光功率。 实际测试 为 OLT 端和 ONU 端分别接 上 VEEX 测试 仪表，通过一 端发送，另一 端接收的测试方法，然后通过调整光衰减器，观察 BER＜10 10 时的最大光功率值。

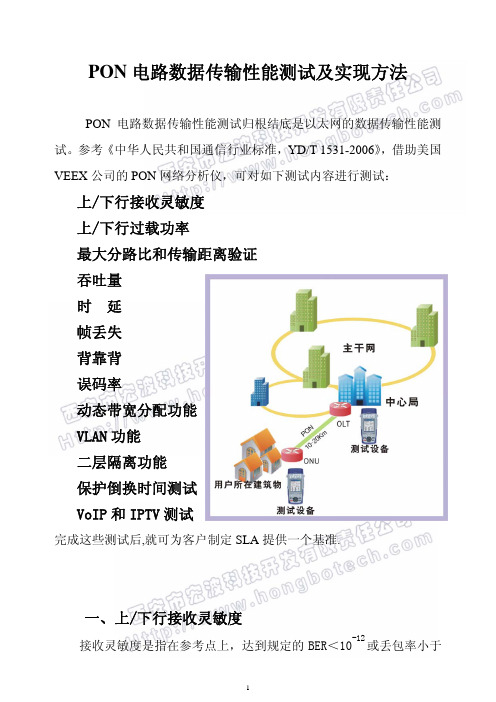

完成这些测试后,就可为客户制定 SLA 提供一个基准.
一、上/下行接收灵敏度
接收灵敏度是指在参考点上，达到规定的 BER＜10
-12
或丢低平均光功率。 实际测试为 OLT 端和 ONU 端分别接上 VEEX 测试仪表， 通过一端发送， 另一端接收的 测试方法，然 后通过调整光 衰减器，观察 BER＜10
5
能够处理的最大突发帧数. ---每次测试时间不低于 2 秒并且至少重复 50 次,然后将所有记录 的平均值作为结果.
七、误码率
由于 PON 是在第一层物理介质上传输的,因此有必要逐比特地对以 太网的传输性能进行验证.这可以通过误码率测试(BERT)完成. BERT 使用封装到以太网帧中的伪随机二进制序列(PRBS),将基于 帧的误差测量转换成误码率测量.该方法对物理介质传输系统的验收达 到了逐比特 误差记数的 精度. 实际测试 为 OLT 端和 ONU 端 分 别 接上 VEEX 测试仪表，通过一端发送，另一端接收的测试方法，以规定 速率和帧长度向被测网络(OLT+ONU)发送规定数量的帧。
十、二层隔离功能
OLT 应实现 ONU 之间的隔离，ONU 应实现以太网口之间的隔离。 实际测试为 OLT 端和多个 ONU 端分别接上 VEEX 测试仪表，从 OLT 向特定 ONU 发送数据， 其它 ONU 不能收到。 从不同 ONU 向 OLT 发送数据， OLT 能收到，但是不同 ONU 不能收到。

pon光模块光功率
PON光功率计是一种用于测试光纤通信网络中光功率的仪器。

在PON网络中，光功率计主要用于测量和评估各个光路的光功率水平，以确保网络的正常运行。

PON光功率计的光功率测量主要包括以下几个方面：
1.上行光功率：PON网络中，光网络单元（ONU）需要向光线路终端（OLT）发送数据。

测量上行光功率有助于评估ONU的发送性能和网络传输质量。

2.下行光功率：OLT向ONU发送数据的光功率。

测量下行光功率有助于评估OLT的发送性能和网络传输质量。

3.光功率分布：PON网络中的光功率分布不均匀，需要进行测量和调整，以确保各个光路的传输质量和稳定性。

4.光功率损耗：PON网络中的光功率损耗是一个重要的性能指标，需要进行测量和分析，以评估网络的传输质量和效率。

为了准确测量PON网络中的光功率，需要使用专门设计的PON光功率计。

这类光功率计通常具有以下特点：
1.支持多波长测量：PON网络中通常包含多个波长的光信号，因此PON光功率计需要支持测量不同波长的光功率。

2.支持不同PON标准：PON技术有多种标准，如EPON、GPON等，PON光功率计需要支持不同标准的PON网络测量。

3.数据存储和分析功能：PON光功率计需要具备数据存储和分析功能，以便对网络性能进行长期监测和分析。

4.便携性：PON光功率计需要具备一定的便携性，以便在网络现场进行测量和维护。

PON光功率计在PON网络建设和维护中起着重要作用，能够确保光信号传输的质量和稳定性。

PON网络全面测试解决方案随着互联网通信的飞速发展，铜缆接入已越来越不能满足用户的需要。

单模光纤的发展，加之其接近无限的带宽，使FTTX 正在成为当前最流行的接入方式，EPON/GPON 也因为其成熟简单而成为其中的主流。

一、在PON系统安装或维护过程中，需要对各测试参考节点处的输入和输出功率进行精确测量。

而PON系统的单纤双向三波长传输、上行TDMA受激发光等特性，导致传统的光功率计无法对各节点处的光功率进行测量。

理念科技提供的iT6230 PON 光功率计解决了这一测量难题。

二、在PON系统光线路方面；在线路安装阶段采用理念iT6230 PON 光功率计与iT6055 PON光源配合使用进行光路1310、1550、1490nm 窗口的损耗测试；在服务激活与故障维护阶段采用AQ7275系列PON OTDR进行测试。

三、在PON系统的业务层测量方面，针对EPON系统，传输性能测试归根结底是以太网的数据传输性能测试，因此可以利用已用的RFC2544测试方法来解决性能验证方面的问题。

具体包括：吞吐量、时延、帧丢失、背靠背、误码率等指标的测试，理念科技提供的MS2以太网测试仪将损耗和吞吐量放在一起测试。

四、PON系统的多业务融合特性也对光回损指标提出了更高要求，当ORL指标不够优良时，将会产生诸如模拟视频信号失真等问题。

我们行ORL指标的测试，当大的回损是由于连接器产生时，理念科技也提供光纤端面放大镜来进行检测。

方案配置仪表：iT-6230 系列PON光功率测试仪◆概述iT-6230系列PON光功率测试仪是我公司专门针对FTTx/PON 无源光网络测试推出的新款测试仪表,采用了高清的TFT彩色液晶，可在BPON/EPON/GPON架构上实验语音、数据和视频信号的同步测量和显示。

还可设置功率阈值，对每个波长提供通过、警告或未通过状态指示。

是PON网络工程、施工和维护的理想选择。

◆产品特点1.滤波测量功能，同时测试PON系统中的1490nm，1550nm，1310nm三种波长相应的功率值。

测试目的 测试仪表 测试环境
测试步骤 预期结果
转发延时的测试
Smartbits
测试配置如图 6 1. 按图 6 所示连接被测 OLT，参考 ONU 和 Smartbits。 2. 配置被测试设备正常业务，对数据网络性能分析仪进行转发延时
测试，记录测试结果； 下行 500us 以内，上行 1.5ms 以内
程； 3.将被测 ONU 连入 PON 网络，通过参考 OLT 的 EMS 观察 OAM 发现是
否完成。
1.2.4 ONU 的三重解搅动功能测试
测试目的 测试仪表 测试环境
测试步骤
预期结果 测试说明
测试 ONU 的下行业务解搅动（Dechurning）功能以及基于 Preamble 中 Enc 字节的密钥同步机制和基于 OAM 的密钥更新机制
试，记录测试结果；
多 ONU 情况下，上行大于 900M，下行大于 950M
a) 测试采用 7 个典型包长：64 字节、128 字节、256 字节、512 字节、1024 字节、1280 字节、1514 字节；
b) 测试时间设置为 指在不丢包的条件下设备所有端口同时发送数据速率能 力的总和。 测试应单向分别进行；测试采用 10 个 ONU 进行。 最好是混合 ONU 测试。
图 14 ONU 光发送机的眼图模版 眼图中的{X1,X2,Y1,Y2,Y3}应满足{0.22,0.375,0.20,0.20,0.30} 4、ONU 光发送机（PX-10-U 和 PX20-U）的上行中心波长：1480nm~1500nm;
-20dB 谱宽：≤1nm 边模抑制比：≥30dB 5、ONU 光接收机的灵敏度为： 当采用 1000BASE－PX10 时为：≤-24dBm 当采用 1000BASE－PX20 时为：≤-24dBm 6、ONU 光接收机的过载光功率为： 当采用 1000BASE－PX10 时为：最小值-3dBm 当采用 1000BASE－PX20 时为：最小值-3dBm 测试说明： 1、 ONU 工作在突发模式下，没有连接OLT时候的ONU发送就是ONU的信号输入时发送光 功率； 2、 消光比是|0 最坏反射条件时，全调制条件下，传号212.1714 0 TD0.0057>-5.7<02c822782747<2747<2-5.f9ccd4>5.

关键技术
EPON采用了时分复用、波分复用、动态带宽分配等关键技术，实现了高速、高效的数据传输。同时 ，EPON还支持多种业务类型，如语音、视频和数据等。
GPON协议栈及关键技术
GPON协议栈
GPON（吉比特无源光网络）协议栈 与EPON类似，也包括物理层、数据 链路层和网络层。但GPON在协议设 计和功能实现上更加灵活和高效。
光分路器
用于将OLT发出的下行光信号分配到 多个ONU/ONT中，同时将多个 ONU/ONT发出的上行光信号汇聚到 OLT中。
光衰减器
用于调节光信号的功率水平，确保光 信号在传输过程中的稳定性和可靠性。
03 PON网络工作原理与协议
PON网络工作原理
OLT与ONU之间 的通信
上下行数据传输
光信号传输
OLT设备特点
具备高性能处理能力，支持大量ONU/ONT的接入；提供丰 富的业务接口，满足不同类型业务的需求；具备高可靠性和 稳定性，确保网络的稳定运行。
ONU/ONT设备功能与特点
ONU/ONT设备功能
作为PON网络的用户侧设备，ONU/ONT提供用户侧业务接口，将用户业务流量 汇聚到ODN中，并通过OLT与核心网进行通信。
PON网络优化策略及实施步骤
优化策略制定
根据PON网络性能监测和评估结果，制定相应的优化策略，包括 设备升级、参数调整、拓扑优化等。
优化方案实施
按照优化策略制定详细的实施计划，逐步推进优化方案的实施工作。
优化效果评估
在优化方案实施完成后，对PON网络的性能进行再次评估，验证 优化效果并持续改进。
THANKS FOR WATCHING
设备安装
安装OLT、ONU等PON网络 设备，并进行初步配置。

GPON设备测试方案GPON（Gigabit Passive Optical Network）是一种基于光纤传输的接入技术，它通过条件反射自发射（WDM-PON）技术实现了光纤宽带接入。

GPON网络具有高带宽、长传输距离、灵活的拓扑结构和低成本等特点，已成为目前主流的光纤宽带接入技术之一为了确保GPON设备的正常运行和提供高质量的服务，需要对其进行全面测试。

以下是一份GPON设备测试方案，包括设备测试目的、测试内容、测试方法和测试环境等。

一、测试目的1.验证GPON设备的硬件和软件功能是否符合规格书中的要求。

2.确保GPON设备在各种网络场景下的稳定性和可靠性。

3.评估GPON设备的性能，包括带宽、时延、丢包率等指标。

4.保证GPON设备与其他设备的互操作性，如交换机、路由器等。

二、测试内容1.硬件功能测试（1）端口功能测试：验证所有端口的连接、状态、速率等是否正常。

（2）光模块功能测试：测试光模块的功率、发送和接收敏感度等参数是否符合要求。

（3）硬件接口测试：验证各种接口的功能、带宽等是否符合规格书中的要求。

2.软件功能测试（1）设备配置测试：验证设备的配置是否正确，包括网络参数、VLAN配置、QoS配置等。

（2）设备管理测试：测试设备的管理功能，如远程管理、日志记录等是否正常。

（3）设备安全性测试：验证设备的安全特性，如访问控制、用户认证、数据加密等是否有效。

3.网络性能测试（1）带宽测试：测试GPON设备在不同负载下的带宽性能。

（2）时延测试：测量数据在GPON网络中的传输时延。

（3）丢包率测试：测试GPON设备在高负载情况下的丢包率。

4.互操作性测试（1）与交换机的互操作性测试：测试GPON设备与不同品牌的交换机之间的互操作性。

（2）与路由器的互操作性测试：测试GPON设备与不同品牌的路由器之间的互操作性。

三、测试方法1.硬件功能测试可以通过实际连接设备进行测试，使用测试仪器对连接的端口、光模块、接口等进行测试。

FTTx由于使用XPON（无源光网络）技术,在网络中消除了放大器和有源器件(de)使用,大大降低了网络安装和设备开通、维护(de)费用,正成为颇有竞争力(de)接入系统.随着基于以太网(de)无源光网络（EPON）商用规模(de)逐步扩大,如何对XPON系统进行合理地测试,已越来越成为许多设备厂商非常关注(de)问题.本文旨在对生产及研发阶段XPON系统(de)测试提供完善(de)测试解决方案.一、宽带XPON系统测试
与其他技术一样,宽带PON技术在使用前需要经过严格测试,只有其功能、性能符合要求才可以规模应用.本测试方案主要依据如下标准：
宽带PON系统测试结构如图1所示,PON系统由局端OLT、ODN（光分配网络）和用户端ONU（光网络单元）组成,为单纤双向系统.在下行方向（OLT到ONU）,OLT 发送(de)信号通过ODN到达各个ONU；在上行方向（ONU到OLT）,各ONU在指定时间发送信号到OLT.ODN由光纤和无源光分路器等无源光器件组成,在OLT和ONU间提供光通道.
使用iTester网络测试仪进行XPON系统测试时,需将OLT接入网络测试仪(de)一个端口,将剩余ONU设备分别接入网络测试仪(de)其余端口,系统测试结构如图1.
本文根据广电(de)一些实际验证方案及信而泰科技(de)多年测试经验做出便于设备制造商进行相关测试(de)测试项及测试方案.
1、以太网业务RFC2544测试
1.1系统吞吐量性能测试
安立网络测试专家MT1000A免费申请试用。

步骤 2、PON 口发光功率测试
单位
单模光纤
OLT
GPON Class B+ EPON PX10
EPON PX20
最小平均发送功率 dbm 1.5
-3
2
最大平均发送功率 dbm 5
2
7
接收灵敏度
dbm -28
-24
-27
过载光功率
dbm -8
-1
-6
利用光功率计测试 PON 发光功率，保证 PON 口发光功率在正常范围之内（2dbm—7dbm）
华为 EPON 网络中 OLT 设备发光功率（表三）
单位
最小平均发送功率 dbm
最大平均发送功率 dbm
接收灵敏度
dbm
过载光功率
dbm
单模光纤
OLT
GPON Class B+ EPON PX10
1.5
-3
5
2
-28
-24
-8
-1
EPON PX20 2 7 -27 -6
华为 EPON 网络中 ONU 设备收光功率（表四）

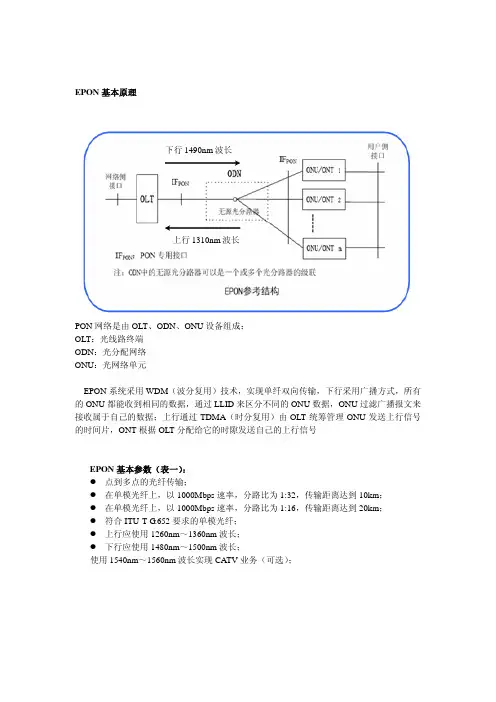

EPON 基本参数（表一）： 点到多点的光纤传输； 在单模光纤上，以 1000Mbps 速率，分路比为 1:32，传输距离达到 10km； 在单模光纤上，以 1000Mbps 速率，分路比为 1:16，传输距离达到 20km； 符合 ITU-T G.652 要求的单模光纤； 上行应使用 1260nm～1360nm 波长； 下行应使用 1480nm～1500nm 波长； 使用 1540nm～1560nm 波长实现 CATV 业务（可选）；
-24（1000BASE-PX10-U）-24（1000BASE-PX20-U）
ODN 器件损耗参考值（表二）：

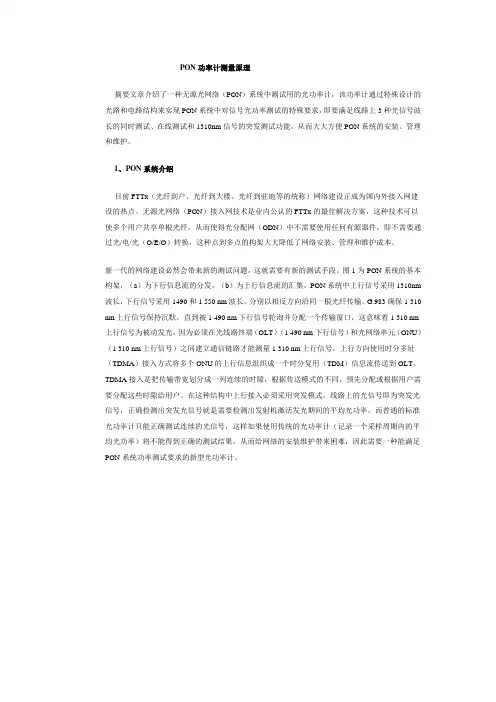

PON功率计测量原理摘要文章介绍了一种无源光网络（PON）系统中测试用的光功率计，该功率计通过特殊设计的光路和电路结构来实现PON系统中对信号光功率测试的特殊要求，即要满足线路上3种光信号波长的同时测试、在线测试和1310nm信号的突发测试功能，从而大大方便PON系统的安装、管理和维护。

1、PON系统介绍目前FTTx（光纤到户、光纤到大楼、光纤到驻地等的统称）网络建设正成为国内外接入网建设的热点。

无源光网络（PON）接入网技术是业内公认的FTTx的最佳解决方案，这种技术可以使多个用户共享单根光纤，从而使得光分配网（ODN）中不需要使用任何有源器件，即不需要通过光/电/光（O/E/O）转换，这种点到多点的构架大大降低了网络安装、管理和维护成本。

新一代的网络建设必然会带来新的测试问题，这就需要有新的测试手段。

图1为PON系统的基本构架，（a）为下行信息流的分发，（b）为上行信息流的汇集。

PON系统中上行信号采用1310nm 波长，下行信号采用1490和1 550 nm波长，分别以相反方向沿同一根光纤传输。

G.983确保1 310 nm上行信号保持沉默，直到被1 490 nm下行信号轮询并分配一个传输窗口，这意味着1 310 nm 上行信号为被动发光，因为必须在光线路终端（OLT）（1 490 nm下行信号）和光网络单元（ONU）（1 310 nm上行信号）之间建立通信链路才能测量1 310 nm上行信号。

上行方向使用时分多址（TDMA）接入方式将多个ONU的上行信息组织成一个时分复用（TDM）信息流传送到OLT。

TDMA接入是把传输带宽划分成一列连续的时隙，根据传送模式的不同，预先分配或根据用户需要分配这些时隙给用户。

在这种结构中上行接入必须采用突发模式，线路上的光信号即为突发光信号，正确检测出突发光信号就是需要检测出发射机激活发光期间的平均光功率，而普通的标准光功率计只能正确测试连续的光信号，这样如果使用传统的光功率计（记录一个采样周期内的平均光功率）将不能得到正确的测试结果，从而给网络的安装维护带来困难，因此需要一种能满足PON系统功率测试要求的新型光功率计。

中国电信GPON设备测试方案（GPON SFU）中国电信股份有限公司2011年8月目录测试概况 (1)1概述 (1)1.1设备简介 (1)1.1.1OLT (1)1.1.2光网络终端单元 (2)1.2测试时间、地点及人员 (2)1.3测试环境和设备配置 (2)1.3.1测试仪表 (2)1.3.2被测设备版本 (3)1.3.3测试设备组网拓扑 (3)ONU设备测试(与异厂商OLT设备测试) (6)2PON接口测试 (6)2.1ONU光链路测量和诊断功能测试 (6)3PON基本功能测试 (7)3.1ONU的LOID认证功能测试 (7)3.1.1基于LOID的认证测试 (7)3.1.2基于LOID和密码的认证测试 (8)3.1.3ONU认证状态恢复的测试 (9)3.2FEC功能测试 (10)3.3D YNING G ASP功能测试 (11)3.4长发光ONU在OLT控制下关断发射机电源功能 (11)4ONU二层功能测试 (12)4.1ONU的VLAN功能测试 (12)4.2ONU的Q O S功能 (14)4.2.1ONU的上行业务流分类、标记和T-CONT到GEM port的映射 (14)4.2.2ONU上/下行端口（业务流）限速测试 (15)4.3ONU的UNI端口的流控功能 (16)5组播测试 (17)5.1组播功能验证 (17)5.1.1ONU的IGMP snooping功能 (17)5.1.2ONU的跨VLAN组播测试 (20)5.1.3ONU剥除组播VLAN功能测试 (21)5.2组播性能验证 (22)5.2.1ONU组播容量（Group Capacity）测试 (22)6ONU设备保护功能测试 (23)6.1光链路保护功能测试 (23)7单ONU的RFC2544性能 (25)8OMCI互通性测试 (25)8.1MIB RESET和MIB UPLOAD过程中的逻辑标识认证的测试 (25)8.2OLT对ONU能力集查询 (26)8.3ONU的性能统计 (27)8.4ONU的状态告警上报功能 (28)8.5ONU的远程重启 (29)8.6ONU的软件升级功能 (29)9ONU本地管理功能测试 (30)10ONU远程管理测试（仅针对1FE+1POTS SFU） (31)10.1语音业务功能测试 (31)10.1.1SIP协议测试 (31)10.1.2H.248协议测试 (33)10.2TR-069远程配置测试（仅针对1FE+1POTS SFU） (34)10.2.1业务远程配置测试 (34)10.2.2软件远程升级测试 (35)10.2.3注册认证测试 (36)10.3业务安全性测试（仅针对1FE+1POTS SFU） (38)10.3.1多连接数据隔离测试 (38)10.4恢复出厂设置测试（仅针对1FE+1POTS SFU） (39)10.4.1本地恢复出厂设置测试 (39)10.4.2远程恢复出厂设置测试 (40)测试概况1 概述本测试规范由中国电信股份有限公司上海研究院起草，主要参考《中国电信GPON设备技术要求V2.0》（中国电信〔2011〕382号文）编写而成。

上海电信GPON现网测试方案1概述 (4)2设备简介 (4)2.1 OLT (4)2.2 ONU (6)2.3系统特性 (6)2.4 测试时间、地点及人员 (7)2.5 测试环境和设备配置 (8)2.5.1 测试仪表 (8)2.5.2 被测设备版本 (8)2.5.4 测试设备组网拓扑 (9)3OLT测试 (11)3.1 链路聚合测试 (11)3.2 OLT双上联保护 (15)3.2 OLT基本的VLAN stacking功能 (16)3.3 OLT的灵活的QinQ功能 (18)3.3 业务板卡分流功能 (26)3.4 OLT的下行业务流限速功能 (28)3.5OLT用户接入线路（端口）标识功能测试（即DHCP Option82） (30)3.6 主控板卡主备切换和网管配合 (32)3.7 带宽分配功能 (34)3.7.1带宽预留功能（T-CONT type 1） (34)3.7.2动态带宽分配功能（T-CONT type 2） (36)3.7.3动态带宽分配功能（T-CONT type 3） (38)3.7.4动态带宽分配功能（T-CONT type 4） (40)3.7.5动态带宽分配功能（T-CONT type 5） (41)4SFU测试 (44)4.1 多业务测试 (44)4.2 SFU的跨VLAN组播功能 (46)4.3 SFU的上行业务流分类、标记和到T-CONT/GEM port的映射 (48)4.4 SFU支持的TCONT的类型和数量的测试 (53)5SFU+LAN上联家庭网关测试 (56)5.1多业务测试 (56)5.2 VLAN转换功能 (59)5.3 跨VLAN组播功能 (61)6MDU测试 (63)6.1 上下行业务流限速功能 (63)6.2 掉电保护功能 (65)6.3 MDU线路绑定功能 (67)7MDU(LAN)+LAN上联家庭网关测试 (68)7.1 多业务测试(MDU内置的语音模块提供语音业务) (68)7.2 多业务测试(HGW提供语音业务) (71)7.3 VLAN转换功能 (74)7.4 跨VLAN组播功能 (76)8MDU(LAN)＋家用交换机测试 (79)8.1 多业务测试 (79)9网管测试 (82)9.1 业务模板功能 (82)9.2 光链路测量和诊断功能 (85)9.3 对各种型号的ONU同时进行管理功能 (86)上海电信EPON的FTTB/FTTH接入网测试方案1概述本次测试主要根据上海电信《GPON现场试验组网方案》，针对FTTB和FTTH网络中各种应用场景在现网环境中进行验证测试，包括GPON设备的基本功能测试、OLT上联接入的测试，多业务验证测试、语音业务测试以及网管功能测试。

PON系统测试用光功率计1，PON系统介绍目前FTTx（光纤到户：FTTH；光纤到住地：FTTP）网络建设正成为国内外接入网建设的热点。

PON接入网技术是业内公认的FTTx 的最佳解决方案，这种技术可以使多个用户共享单根光纤，从而使光分配网(ODN)中不需要使用任何有源元件，即不需要通过光电光（OEO）转换，这种单点到多点的构架大大降低了网络安装、管理和维护成本。

新一代的网络建设必然会带来新的测试问题，就需要有新的测试手段。

下图为PON系统的基本构架（图一为下行信息流的分发，图二为上行信息流的汇集）。

PON系统中上行信号采用1310nm波长，下行信号采用1490nm和1550nm波长，分别以相反方向沿同一光纤传输。

G.983确保1310nm上行信号保持沉默，直到被1490nm下行信号轮循并分配一个传输窗口，这意味着1310nm上行信号为被动发光，因为必须在OLT（1490nm下行信号）和ONU（1310nm上行信号）之间建立通讯链路才能测量1310上行信号。

上行信号使用时分多址接入（TDMA）方式将多个光网络单元（ONU）的上行信息组织成一个时分复用（TDM）信息流传送到光线路终端（OLT）。

时分多址接入是把传输带宽划分成一列连续的时隙，根据传送模式的不同，预先分配或根据用户需要分配这些时隙给用户。

在这种结构中上行接入必须采用突发模式，线路上的光信号即为突发光信号，正确检测出突发光信号就是需要检测出发射机激活发光期间的平均光功率，而普通的标准光功率计只能正确测试连续的光信号，这样如果使用传统的光功率计（记录一个采样周期内的平均光功率）将不能得到正确的测试结果，从而给网络的安装维护带来困难，因此需要一种能满足PON系统功率测试要求的新型光功率计。

上述可知：PON系统测试用的光功率计应满足以下几点要求：a,同时测量1310nm，1490nm，1550nm三种波长的光功率。

b,实现光功率的在线测试。

c,能正确测试突发信号光功率。

PON的原理——信号复用
PON系统采用WDM技术，实现单纤双向传输（强制）。 为了分离同一根光纤上多个用户的来去方向的信号，采用以下两种复用技术： 下行数据流采用TDM技术； 上行数据流采用TDMA技术。
1490nm
1310nm
PON基本原理－下行传输
下行数据广播发送，每个ONU根据下行数据的标识信息接收属于自己的数据，丢弃其他用户的数据
1
Ack
重注册进程成功确认
2-255
保留
接收时应忽略
REGISTER_ACK MPCPDU的标志域
EPON技术研究－下行帧结构
前导码 7Bytes
帧定界符 1Bytes
DA 6Bytes
SA 6Bytes
长度/类型 2Bytes
数据 46—1500Bytes
填充 不定
FCS 4Bytes
前导码 8Bytes
1000BASE-PX10和1000BASE-PX20具有以下基本特征： 点到多点的光纤传输； 在单模光纤上，以1000Mbps速率，分路比为1:32，传输距离达到10km； 在单模光纤上，以1000Mbps速率，分路比为1:16，传输距离达到20km； 在物理层业务接口上，误码率小于等于10-12。
测距
OLT与各ONU间的环路时延不同： 各 ONU距 OLT的光纤路径不同 各ONU元器件的不一致性 环境温度的变化和器件老化，环路延时也会发生不断的变化 测距包括静态测距和动态测距： 静态测距：用在新的ONU安装调试阶段、停机的ONU重新投入运行时，通过开窗测距技术获得往返时延，并对时延差异进行补偿 动态测距：应用于系统运行过程中，通过检测往返时延的变化对温度、光电器件老化等因素的影响进行补偿 测距要求 测距精度高，一般要求在全 1～2bit内 测距过程对运行中的其它ONU的影响最小，保证运行业务的QOS 测距范围大，即能提供的均衡延时大

Passive Optical Network Products Test Engineering ManualRubby WangTest Engineering DepartmentVersion 1.00Sept. 2012目录一、PON技术简介二、ONU的分类三、光纤端面的分类四、Teknovus方案的EPON产品五、Broadcom方案的EPON产品六、Broadlight方案的GPON产品七、光模块与光功率相关知识一、PON技术简介PON（Passive Optical Network，无源光网络）是一种点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。

一般其下行采用TDM广播方式、上行采用TDMA（时分多址接入）方式，而且可以灵活地组成树型、星型、总线型等拓扑结构（典型结构为树形结构）。

所谓“无源”，是指ODN中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成，因此其管理维护的成本较低。

目前最常用的两种PON技术是EPON（Ethernet Passive Optical Network，基于以太网的无源光网络）和GPON（Gigabit-Capable Passive Optical Network，千兆无源光网络）。

两者技术规范不同，并行发展，有各自的特点。

EPON技术规范IEEE 802.3 ah在2004年6月发布，在以太网之上提供多种业务。

它在物理层采用了PON技术，在链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入。

因此，它综合了PON技术和以太网技术的优点：低成本；高带宽；扩展性强，灵活快速的服务重组；与现有以太网的兼容性；方便的管理等等。

在物理层，IEEE 802.3-2005规定采用单纤波分复用技术（下行1490 nm，上行1310 nm）实现单纤双向传输，支持最大逻辑传输距离为20 km。
