医学图像后处理技术

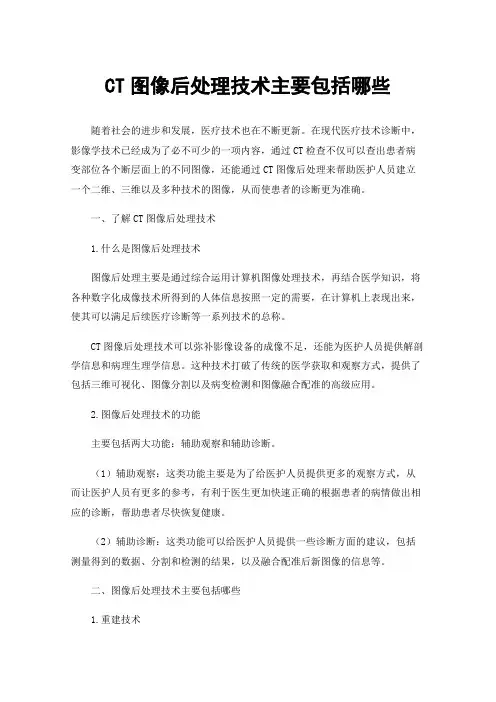

CT图像后处理技术主要包括哪些随着社会的进步和发展，医疗技术也在不断更新。

在现代医疗技术诊断中，影像学技术已经成为了必不可少的一项内容，通过CT检查不仅可以查出患者病变部位各个断层面上的不同图像，还能通过CT图像后处理来帮助医护人员建立一个二维、三维以及多种技术的图像，从而使患者的诊断更为准确。

一、了解CT图像后处理技术1.什么是图像后处理技术图像后处理主要是通过综合运用计算机图像处理技术，再结合医学知识，将各种数字化成像技术所得到的人体信息按照一定的需要，在计算机上表现出来，使其可以满足后续医疗诊断等一系列技术的总称。

CT图像后处理技术可以弥补影像设备的成像不足，还能为医护人员提供解剖学信息和病理生理学信息。

这种技术打破了传统的医学获取和观察方式，提供了包括三维可视化、图像分割以及病变检测和图像融合配准的高级应用。

2.图像后处理技术的功能主要包括两大功能：辅助观察和辅助诊断。

（1）辅助观察：这类功能主要是为了给医护人员提供更多的观察方式，从而让医护人员有更多的参考，有利于医生更加快速正确的根据患者的病情做出相应的诊断，帮助患者尽快恢复健康。

（2）辅助诊断：这类功能可以给医护人员提供一些诊断方面的建议，包括测量得到的数据、分割和检测的结果，以及融合配准后新图像的信息等。

二、图像后处理技术主要包括哪些1.重建技术CT机内一般都装有不同的图像重建数学演算方法软件。

医护人员应当根据患者检查部位的组织成分和密度差异选择最适当的数学算法，使图像可以达到最佳的显示。

常用的算法主要有以下三种：（1）标准算法：是最常用的图像重建算法，这种算法适用于绝大多数的CT 图像重建，可以使图像的空间分辨力和密度分辨力达到均衡，例如可以用在颅脑重建等方面。

（2）软组织算法：则适用于需要突出密度分辨力的软组织图像重建，例如腹部器官的图像重建等。

（3）骨算法：适用于需要突出空间分辨力的图像重建，例如骨质结构和内听道的图像重建等。

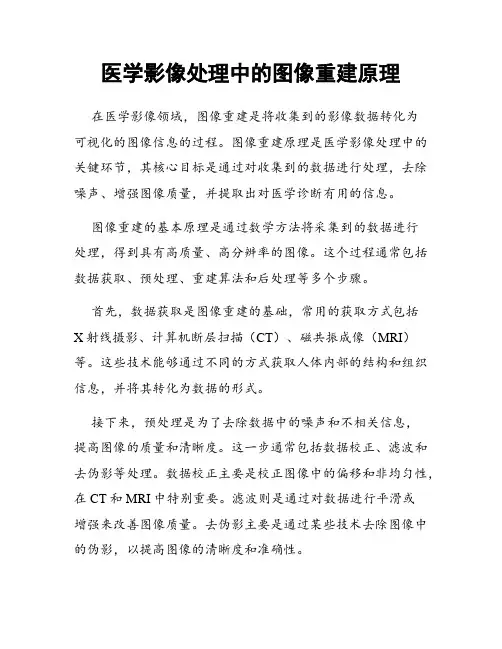

医学影像处理中的图像重建原理在医学影像领域，图像重建是将收集到的影像数据转化为可视化的图像信息的过程。

图像重建原理是医学影像处理中的关键环节，其核心目标是通过对收集到的数据进行处理，去除噪声、增强图像质量，并提取出对医学诊断有用的信息。

图像重建的基本原理是通过数学方法将采集到的数据进行处理，得到具有高质量、高分辨率的图像。

这个过程通常包括数据获取、预处理、重建算法和后处理等多个步骤。

首先，数据获取是图像重建的基础，常用的获取方式包括X射线摄影、计算机断层扫描（CT）、磁共振成像（MRI）等。

这些技术能够通过不同的方式获取人体内部的结构和组织信息，并将其转化为数据的形式。

接下来，预处理是为了去除数据中的噪声和不相关信息，提高图像的质量和清晰度。

这一步通常包括数据校正、滤波和去伪影等处理。

数据校正主要是校正图像中的偏移和非均匀性，在CT和MRI中特别重要。

滤波则是通过对数据进行平滑或增强来改善图像质量。

去伪影主要是通过某些技术去除图像中的伪影，以提高图像的清晰度和准确性。

然后，重建算法是图像重建中最核心的部分，不同的重建算法适用于不同的影像模态和实际应用。

常用的重建算法有滤波反投影算法（FBP）、迭代重建算法等。

滤波反投影算法是一种基于传统数学方法的重建算法，其基本原理是根据在各个方向上对数据进行投影和反投影来恢复图像信息。

迭代重建算法则是通过迭代求解逆问题来重建图像，其优势是能够提供更高的重建质量和更好的图像细节。

最后，后处理是对重建后的图像进行进一步处理，以进一步改善图像的视觉效果和信息呈现。

常见的后处理方法包括放大缩小、边缘增强、灰度变换、伪彩色处理等。

这些方法能够使图像更加清晰和易于观察，提高医生对患者疾病的判断和诊断准确性。

除了这些基本原理，图像重建在医学影像处理中还有一些特殊应用。

例如，在心脏血管影像中，需要使用血流动力学模型来进行图像重建，以获取动脉和静脉的准确位置和形态。

在三维重建中，一些特殊技术如投影重采样和体素重建则可以通过合理和高效的方式将二维影像重建为三维结构。

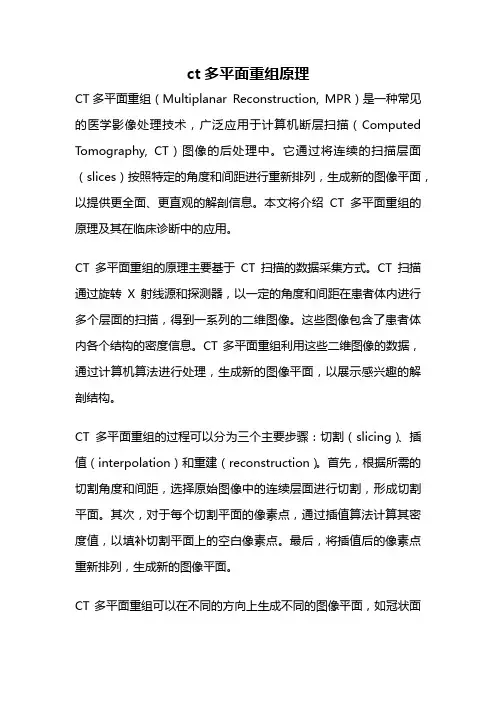

ct多平面重组原理CT多平面重组（Multiplanar Reconstruction, MPR）是一种常见的医学影像处理技术，广泛应用于计算机断层扫描（Computed Tomography, CT）图像的后处理中。

它通过将连续的扫描层面（slices）按照特定的角度和间距进行重新排列，生成新的图像平面，以提供更全面、更直观的解剖信息。

本文将介绍CT多平面重组的原理及其在临床诊断中的应用。

CT多平面重组的原理主要基于CT扫描的数据采集方式。

CT扫描通过旋转X射线源和探测器，以一定的角度和间距在患者体内进行多个层面的扫描，得到一系列的二维图像。

这些图像包含了患者体内各个结构的密度信息。

CT多平面重组利用这些二维图像的数据，通过计算机算法进行处理，生成新的图像平面，以展示感兴趣的解剖结构。

CT多平面重组的过程可以分为三个主要步骤：切割（slicing）、插值（interpolation）和重建（reconstruction）。

首先，根据所需的切割角度和间距，选择原始图像中的连续层面进行切割，形成切割平面。

其次，对于每个切割平面的像素点，通过插值算法计算其密度值，以填补切割平面上的空白像素点。

最后，将插值后的像素点重新排列，生成新的图像平面。

CT多平面重组可以在不同的方向上生成不同的图像平面，如冠状面（coronal plane）、矢状面（sagittal plane）和轴状面（axial plane）。

冠状面是垂直于身体纵轴且将身体分为前后两部分的平面，用于观察前后方向上的解剖结构。

矢状面是垂直于冠状面且将身体分为左右两部分的平面，用于观察左右方向上的解剖结构。

轴状面是垂直于冠状面和矢状面的平面，与身体纵轴平行，用于观察上下方向上的解剖结构。

CT多平面重组在临床诊断中有着广泛的应用。

首先，它可以提供更全面、更直观的解剖信息，有助于医生准确判断病变的位置、大小和形态。

例如，在肿瘤诊断中，冠状面和矢状面可以更清楚地显示肿瘤的扩展范围和与周围组织的关系，有助于制定合理的治疗方案。

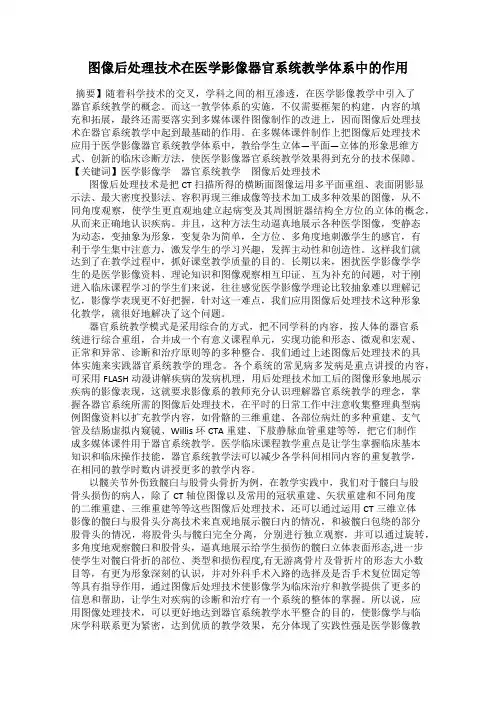

图像后处理技术在医学影像器官系统教学体系中的作用摘要】随着科学技术的交叉，学科之间的相互渗透，在医学影像教学中引入了器官系统教学的概念。

而这一教学体系的实施，不仅需要框架的构建，内容的填充和拓展，最终还需要落实到多媒体课件图像制作的改进上，因而图像后处理技术在器官系统教学中起到最基础的作用。

在多媒体课件制作上把图像后处理技术应用于医学影像器官系统教学体系中，教给学生立体—平面—立体的形象思维方式、创新的临床诊断方法，使医学影像器官系统教学效果得到充分的技术保障。

【关键词】医学影像学器官系统教学图像后处理技术图像后处理技术是把CT扫描所得的横断面图像运用多平面重组、表面阴影显示法、最大密度投影法、容积再现三维成像等技术加工成多种效果的图像，从不同角度观察，使学生更直观地建立起病变及其周围脏器结构全方位的立体的概念，从而来正确地认识疾病。

并且，这种方法生动逼真地展示各种医学图像，变静态为动态，变抽象为形象，变复杂为简单，全方位、多角度地刺激学生的感官，有利于学生集中注意力，激发学生的学习兴趣，发挥主动性和创造性。

这样我们就达到了在教学过程中，抓好课堂教学质量的目的。

长期以来，困扰医学影像学学生的是医学影像资料、理论知识和图像观察相互印证、互为补充的问题，对于刚进入临床课程学习的学生们来说，往往感觉医学影像学理论比较抽象难以理解记忆，影像学表现更不好把握，针对这一难点，我们应用图像后处理技术这种形象化教学，就很好地解决了这个问题。

器官系统教学模式是采用综合的方式，把不同学科的内容，按人体的器官系统进行综合重组，合并成一个有意义课程单元，实现功能和形态、微观和宏观、正常和异常、诊断和治疗原则等的多种整合。

我们通过上述图像后处理技术的具体实施来实践器官系统教学的理念。

各个系统的常见病多发病是重点讲授的内容，可采用FLASH动漫讲解疾病的发病机理，用后处理技术加工后的图像形象地展示疾病的影像表现，这就要求影像系的教师充分认识理解器官系统教学的理念，掌握各器官系统所需的图像后处理技术，在平时的日常工作中注意收集整理典型病例图像资料以扩充教学内容，如骨骼的三维重建、各部位病灶的多种重建、支气管及结肠虚拟内窥镜、Willis环CTA重建、下肢静脉血管重建等等，把它们制作成多媒体课件用于器官系统教学。

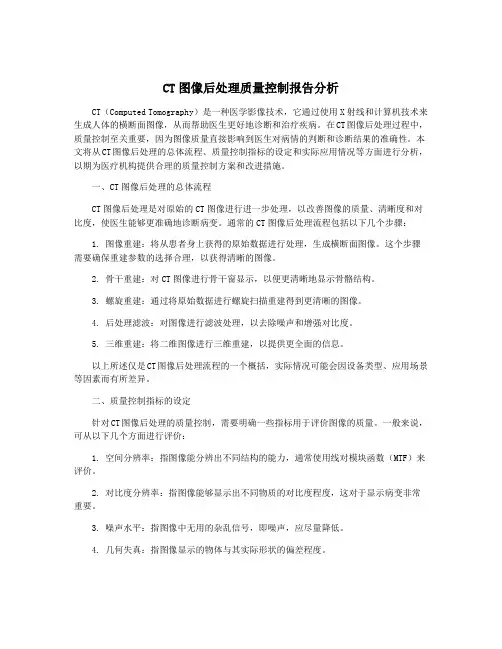

CT图像后处理质量控制报告分析CT（Computed Tomography）是一种医学影像技术，它通过使用X射线和计算机技术来生成人体的横断面图像，从而帮助医生更好地诊断和治疗疾病。

在CT图像后处理过程中，质量控制至关重要，因为图像质量直接影响到医生对病情的判断和诊断结果的准确性。

本文将从CT图像后处理的总体流程、质量控制指标的设定和实际应用情况等方面进行分析，以期为医疗机构提供合理的质量控制方案和改进措施。

一、CT图像后处理的总体流程CT图像后处理是对原始的CT图像进行进一步处理，以改善图像的质量、清晰度和对比度，使医生能够更准确地诊断病变。

通常的CT图像后处理流程包括以下几个步骤：1. 图像重建：将从患者身上获得的原始数据进行处理，生成横断面图像。

这个步骤需要确保重建参数的选择合理，以获得清晰的图像。

2. 骨干重建：对CT图像进行骨干窗显示，以便更清晰地显示骨骼结构。

3. 螺旋重建：通过将原始数据进行螺旋扫描重建得到更清晰的图像。

4. 后处理滤波：对图像进行滤波处理，以去除噪声和增强对比度。

5. 三维重建：将二维图像进行三维重建，以提供更全面的信息。

以上所述仅是CT图像后处理流程的一个概括，实际情况可能会因设备类型、应用场景等因素而有所差异。

二、质量控制指标的设定针对CT图像后处理的质量控制，需要明确一些指标用于评价图像的质量。

一般来说，可从以下几个方面进行评价：1. 空间分辨率：指图像能分辨出不同结构的能力，通常使用线对模块函数（MTF）来评价。

2. 对比度分辨率：指图像能够显示出不同物质的对比度程度，这对于显示病变非常重要。

3. 噪声水平：指图像中无用的杂乱信号，即噪声，应尽量降低。

4. 几何失真：指图像显示的物体与其实际形状的偏差程度。

5. 伪影：指图像中出现的不真实的结构，通常由于仪器故障或者处理算法的问题引起。

这些指标可以通过人工观察或者自动化算法来评估，以确保CT图像后处理的质量符合临床要求。

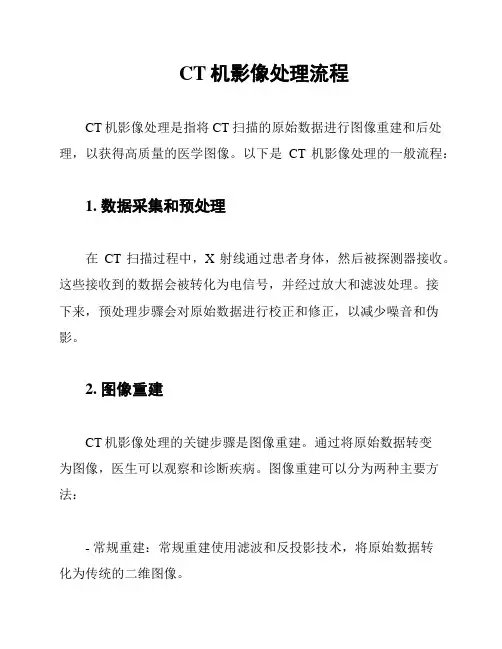

CT机影像处理流程
CT机影像处理是指将CT扫描的原始数据进行图像重建和后处理，以获得高质量的医学图像。

以下是CT机影像处理的一般流程：
1. 数据采集和预处理
在CT扫描过程中，X射线通过患者身体，然后被探测器接收。

这些接收到的数据会被转化为电信号，并经过放大和滤波处理。

接
下来，预处理步骤会对原始数据进行校正和修正，以减少噪音和伪影。

2. 图像重建
CT机影像处理的关键步骤是图像重建。

通过将原始数据转变
为图像，医生可以观察和诊断疾病。

图像重建可以分为两种主要方法：
- 常规重建：常规重建使用滤波和反投影技术，将原始数据转
化为传统的二维图像。

- 体素重建：体素重建使用复杂的算法，将原始数据转化为三维体素数据，以提供更高的图像分辨率和空间感。

3. 后处理
图像重建后，可以进行一些后处理步骤来增强图像的质量和可视化效果。

一些常见的后处理方法包括：
- 滤波：使用不同类型的滤波器来去除噪音、增加图像对比度等。

- 增强：通过改变图像的对比度、亮度等参数来增强图像的可视化效果。

- 分割：将图像划分为不同的区域，以便进一步分析和处理。

4. 结果保存和分发
处理完成后的图像可以保存在数字格式中，并通过电子邮件、网络传输等方式分发给医生和其他相关人员。

这些图像可以在工作站上进行进一步的分析和诊断。

以上是CT机影像处理的一般流程。

每个步骤都需要仔细进行，以确保最终获得准确和高质量的医学图像。

病变发展见于肺中央部,有时胸膜下可见直径1～2cm大小的圆形或类圆形肺气囊。

(6)支气管扩张:当病变进一步发展时,纤维化成分逐渐增多,由于纤维化可使小叶结构扭曲呈不规则形态,广泛纤维化可导致较大支气管扩张、扭曲。

I PF属于弥漫性肺间质性病变,但不是所有原因不明和表现有肺纤维化的疾病都是I PF。

I PF在X线、HRCT影像常有许多相似的特点,极易与其它疾病混淆,需与本病鉴别的疾病有:(1)结缔组织疾病:硬皮病、红斑狼疮和类风湿性关节炎等肺部纤维化与本病不易区别,但结缔组织疾病系全身性疾病,肺外病变如皮损和关节肿痛等均很明显,实验室检查如类风湿因子、狼疮细胞等对诊断有一定帮助。

(2)尘肺和化学气体吸入:矽肺、石棉肺或二氧化硫、氧化亚氮吸入均能引起间质纤维化,这些疾病均为职业性疾病,石棉肺者如有肺实质内的纤维条带和胸膜斑块出现,则易于与I PF鉴别,诊断不难。

(3)农民肺:吸入发霉的干草或稻草,肺部发生肉芽肿病变,X 线表现为间质纤维化。

本病多发生于秋冬季节,有发热、咳嗽、咳痰和呼吸困难等呼吸道症状,血嗜酸性粒细胞增多,脱离现场后数日,症状即消失。

综上所述,I PF在HRCT具有上述典型影像学特点,能显示病变分布特征、细微结构和胸片上看不到的影像,更能准确判断I PF纤维化程度,在能够排除其它肺纤维化病变并有以上明确HRCT表现时即可诊断为本病。

参　考　文　献[1]　中华医学会呼吸病学会.特发性肺(间质)纤维化诊断和治疗指南(草案)[J].中华内科杂志,2002,41(7):498-450.[2]　俞森洋,蔡柏蔷.呼吸内科主治医生410问[M].北京:北京医科大学中国协和医科大学联合出版社,1998:553-567.[3]　李惠萍,何国钧,特发性肺间质纤维化的研究进展[J].国外医学(呼吸系统分册),2001,21(1):45-49.[4]　O rens J,Kazer ooni E,Martinez F,et al.The sensitivity of high2res olu2ti on CT in detecting I di opathic pul m onary fibr osis pr oved by open lung bi op sy:a p r os pective study[J].Chest,1995,108(1):109-115. [5]　谢伟斌,欧阳中南.肺部慢性间质性病变的CT诊断[J].中国医学影像技术,2000,16(7):605-607.[6]　蒋昭实,刘鸿瑞.普通性间质性肺炎的病理诊断[J].中华结核和呼吸杂志,2000,23(1):15-18.[7]　吴恩惠.医学影像诊断学[M].第4版.北京:人民卫生出版社,2001:501-503.[8]　曹丹庆,蔡祖龙.全身CT诊断学[M].北京:人民军医出版社,2004:394-395.[9]　肖振平.特发性肺纤维化的临床和影像诊断[J].中国冶金工业医学杂志,2006,23(1):34-36.(收稿日期:2007-07-30　修回日期:2007-08-27)颅内动脉瘤MS CT A及图像后处理技术的临床应用价值陈　刚(广西医科大学第五附属医院、广西柳州市人民医院放射科,柳州市　545001) 【摘要】　目的　评价多层螺旋CT血管造影(MSCT A)及图像后处理技术对颅内动脉瘤的诊断价值。

ct后处理技术内容CT（计算机断层扫描）后处理技术是指对CT图像进行进一步处理和分析，以获得更多有用的信息和改善图像质量的技术。

本文将介绍CT后处理技术的几个主要方面。

1. 图像重建CT扫描通过对患者进行多个方向的X射线扫描，得到一系列切片图像。

图像重建是CT后处理的第一步，其目的是将这些切片图像重建成三维图像。

常用的图像重建算法有滤波反投影算法、迭代重建算法等。

2. 图像增强图像增强是指通过一系列算法和方法，改善CT图像的质量和对比度，使图像更清晰、更易于观察和分析。

常用的图像增强技术包括直方图均衡化、滤波处理、边缘增强等。

3. 三维重建CT扫描得到的图像是二维切片图像，而在某些情况下，需要对患者的器官或病变进行三维重建，以更直观地观察和分析。

三维重建技术可以通过不同的算法和方法，将二维切片图像重建成三维模型，如体绘制、体表渲染等。

4. 血管重建CT血管重建是指通过对血管系统的图像进行重建和分析，以获得血管的几何形态和病变情况。

血管重建技术可以用于评估血管狭窄、血管壁瘤等血管疾病，并为手术规划和治疗提供参考。

5. 功能评估CT后处理技术还可以用于对患者的器官功能进行评估。

通过对器官的CT图像进行分析和处理，可以获得一些功能性信息，如肺活量、心脏功能等，对疾病的诊断和治疗具有重要意义。

6. 病变检测CT后处理技术可以通过对图像的分析和处理，帮助医生检测和识别病变。

通过对图像的分割、特征提取和分类，可以自动或半自动地检测出一些疾病和异常，如肿瘤、出血等。

7. 手术规划CT后处理技术可以为手术规划提供重要的信息和数据。

通过对患者的CT图像进行分析和处理，可以获得患者的解剖结构、病变情况等信息，为手术的选择和方案制定提供参考。

8. 辅助诊断CT后处理技术可以为医生提供辅助诊断的工具和信息。

通过对CT 图像进行分析和处理，可以获得更多的图像信息和特征，帮助医生做出更准确的诊断。

CT后处理技术在医学影像领域具有重要意义。
