钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图(11G101-1、2、3)解读
• 《建筑抗震设计规范》 GB50011-2001
• 《建筑地基基础设计规范》 GB50007——2002
• 《高层建筑混凝土结构技术 规程》JGJ3-2002 J186-2002
• 《建筑结构制图标准》 GB/T50105-2001
“平法”发展历程
11G101系列01G101平法2011年9月1日正式实施：
• 8、12G901-2《混凝土结构施工钢筋排布规则与构造详图（现浇混凝 土板式楼梯）》
• 9、12G901-3《混凝土结构施工钢筋排布规则与构造详图（独立基础、 条形基础、筏形基础、桩基承台）》
• 10、11G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》 • 11、11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体
1、平法图集介绍
7/20/2020
1、平法图集介绍
钢筋混凝土结构施工有关图集
1、11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土框架、剪力墙、梁、板）》 2、11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土板式楼梯）》 3、11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、 条形基础、筏形基础及桩基承台）》 4、12G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（剪力墙边 缘构件）》
钢筋混凝土结构施工图平面整体 表示方法制图规则和构造详图 （11G101-1、2、3）解读
7/2ห้องสมุดไป่ตู้/2020
目录
1
平法图集介绍
2 11G101与03G101的不同 3 11G101与04\06\08G101的不同
4
• 《建筑地基基础设计规范》 GB50007——2002
• 《高层建筑混凝土结构技术 规程》JGJ3-2002 J186-2002
• 《建筑结构制图标准》 GB/T50105-2001
“平法”发展历程
11G101系列01G101平法2011年9月1日正式实施：
• 8、12G901-2《混凝土结构施工钢筋排布规则与构造详图（现浇混凝 土板式楼梯）》
• 9、12G901-3《混凝土结构施工钢筋排布规则与构造详图（独立基础、 条形基础、筏形基础、桩基承台）》
• 10、11G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》 • 11、11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体
1、平法图集介绍
7/20/2020
1、平法图集介绍
钢筋混凝土结构施工有关图集
1、11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土框架、剪力墙、梁、板）》 2、11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土板式楼梯）》 3、11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、 条形基础、筏形基础及桩基承台）》 4、12G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（剪力墙边 缘构件）》
钢筋混凝土结构施工图平面整体 表示方法制图规则和构造详图 （11G101-1、2、3）解读
7/2ห้องสมุดไป่ตู้/2020
目录
1
平法图集介绍
2 11G101与03G101的不同 3 11G101与04\06\08G101的不同
4
6.2 钢筋混凝土房屋结构施工图
6.2 钢筋混凝土房屋结构施工图一、钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。
构建标准图也属于结构详图的一部份。
二、基础施工图常用于钢筋混凝土房屋的基础形式较多，本节仅介绍独立基础、柱下条形基础和筏形基础的施工图。
1.独立基础独立基础常见形式如图6.2.1。
图6.2.1 独立基础常用的形式2.柱下条形基础图6.2.2为某钢筋混凝土独立基础施工图。
3.筏形基础筏形基础又称筏片基础、筏板基础、满堂红基础。
其形式有梁板式和平板式两种类型。
梁板式又可细分为交梁式和梁式，板式也可以细分为板顶加礅或板底加礅式。
框架结构一般采用交梁式筏板基础。
图6.2.4为交梁式筏板基础平面图。
基础详图为基础剖面图、基础梁的配筋图以及柱的配筋图，此处略。
图6.2.2 钢筋混凝土独立基础施工图示例图6.2.3柱下条形基础施工图示例图6.2.4筏形基础平面图三、楼（屋）盖结构平面布置图如前所述，楼（屋）盖结构布置图主要是表示楼（屋）盖各种构件的平面位置以及预留洞、预埋件等内容。
结构布置图在绘制时、必须满足建筑图的要求，其定位轴线必须和建筑施工图对应。
当某种构件的标高、平面位置特殊时，应在同一张图上增加剖切断面。
构件编号时，对于配筋相同标高与结构平面相对位置不同，或主筋相同，箍筋不同的构件宜另行编号。
四、梁、柱、墙结构详图在结构平面确定之后，传统的表示方法是根据结构平面上梁、柱的编号，绘制梁和柱的施工详图。
当采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。
平面整体表示方法，将常用的结构处理方法，作为模块制成标准图。
绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。
下面介绍平面整体的表示方法。
1.柱平法施工图的表示方法柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。
第十四章钢筋混凝土结构施工图的识读PPT课件
第十四章 钢筋混凝土结构施工 ห้องสมุดไป่ตู้的识读
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
第一节 概述
一、结构施工图在建筑工程中的作用 结构施工图是表示房屋承受各种作用的受力
10
板支座上部非贯通钢筋伸入左右两侧跨内长 度相同时只在一侧表示该钢筋的中粗线的下方标 写伸入长度即可，如果伸入两侧长度不同则要分 别标写求出。 图为板支座平法原位标注施工图的示意图。
11
对于弧形支座上部配置的放射状的非 贯通筋，设计时应标明配筋间距的度量位 置并加注“放射分布” 字样。
当板的上部已经配置有贯通纵筋，但是 增配板支座上部非贯通筋时，二者之间的 直径、间距要相互协调，采取隔一布一的 方式配置。
框架柱（KZ）和框支柱（KZZ）的根部标高 为基础顶面标高；芯柱（XZ）的根部标高是指根 据实际需要确定的起始位置标高；梁上柱（LZ） 的根部标高为梁的顶面标高；剪力墙上的柱的根 部标高分两种情况：一是当柱纵筋锚固在墙顶时 ，柱根部标高为剪力墙顶面标高；当柱与剪力墙 重叠一起时，柱根部标高为剪力墙顶面往下一层 的结构楼面标高。
贯通纵筋：贯通纵筋按板块的下部和上部分别标 注，板块上部没有贯通筋时可不标注。板的下部 贯通筋用B表示，上部贯通筋用T表示，B﹠T代表 下部与上部均配有同一类型的贯通筋 ；X方向的 贯通筋用X打头，Y方向的贯通筋用Y打头，双向 均设贯通筋时用X﹠Y打头。
8
板面标高高差：板面标高高差是指相对于 结构层楼面标高的高差，楼板结构层有高 差时需要标注清楚，并将其写在括号内。
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
第一节 概述
一、结构施工图在建筑工程中的作用 结构施工图是表示房屋承受各种作用的受力
10
板支座上部非贯通钢筋伸入左右两侧跨内长 度相同时只在一侧表示该钢筋的中粗线的下方标 写伸入长度即可，如果伸入两侧长度不同则要分 别标写求出。 图为板支座平法原位标注施工图的示意图。
11
对于弧形支座上部配置的放射状的非 贯通筋，设计时应标明配筋间距的度量位 置并加注“放射分布” 字样。
当板的上部已经配置有贯通纵筋，但是 增配板支座上部非贯通筋时，二者之间的 直径、间距要相互协调，采取隔一布一的 方式配置。
框架柱（KZ）和框支柱（KZZ）的根部标高 为基础顶面标高；芯柱（XZ）的根部标高是指根 据实际需要确定的起始位置标高；梁上柱（LZ） 的根部标高为梁的顶面标高；剪力墙上的柱的根 部标高分两种情况：一是当柱纵筋锚固在墙顶时 ，柱根部标高为剪力墙顶面标高；当柱与剪力墙 重叠一起时，柱根部标高为剪力墙顶面往下一层 的结构楼面标高。
贯通纵筋：贯通纵筋按板块的下部和上部分别标 注，板块上部没有贯通筋时可不标注。板的下部 贯通筋用B表示，上部贯通筋用T表示，B﹠T代表 下部与上部均配有同一类型的贯通筋 ；X方向的 贯通筋用X打头，Y方向的贯通筋用Y打头，双向 均设贯通筋时用X﹠Y打头。
8
板面标高高差：板面标高高差是指相对于 结构层楼面标高的高差，楼板结构层有高 差时需要标注清楚，并将其写在括号内。
第十一讲 钢筋混凝土结构施工图识读-2
KL为框架梁代号，2为梁序号，（3A）为梁有三跨、且带有悬挑， 300×650为梁截面尺寸、水平尺寸300mm、竖向尺寸650mm。 8表示直径为8mm的Ⅰ级钢筋，加 密间距为100mm（加密区长=梁高 1.5倍）和非加密间距为200mm， （2）表示均为两肢箍。后面为两 根直径为25mm通长Ⅱ级钢筋。
6 ф25
4/2
4
4 ф 25
4ф25
1
6ф25 2/4段标注 为4 ф25
梁下部计6根ф25钢筋 中部2根下部4根
216 8＠100（2）
平面注写方式
梁上部通长筋与架立筋 梁上部通长筋或架立筋根数和直径，如2 ф25，表示梁上部有2根直径 为25通长的Ⅱ级钢筋；当同排钢筋中即有通长筋，又有架立筋时，应用加 “＋”相连如2 ф22＋(2 ф12)，其中2 ф22为通长筋， 2 ф12为架立筋。 当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，可将 梁上部与下部通长筋同时标注，中间用分号“；”隔开，分号前表示梁上 部通长筋，分号后表示下部通长筋。 当同排钢筋中即有通长筋， 又有架立筋时，应用加“＋” 相连如2 ф22＋2 ф12，其中2 ф22为通长筋， 2 ф12为架立 筋。
2 ф 25
N2 ф22
8@200
上一排纵筋为2ф25，下一排 纵筋为4ф25，全部伸入支座
6 ф 25
6 ф 25 2/4 钢筋分布见右图
6 ф 25 2/4
2－ 2
300×550 截面注写方式
梁下部纵筋的数量、等级规格，写在梁的下方，且靠近跨中。 当同排纵筋有两种直径时，用 加号“＋”将两种直径的纵筋连在 一起，放在角部的钢筋放在前面。 如2ф22/2ф25＋2ф22，表示上一排 纵筋为2ф22，下一排纵筋为2ф25 和2ф22，其中2ф25放在角部。
钢筋混凝土结构施工图基本内容和图示方法
• 钢筋明细表， 表上应有构件 代号，钢筋编 号、 规格、 根数、长度、 总长度、并画 出钢筋简图， 有必要时在备 注栏写明保护 层厚度等，以 保证施工的准 确性。
钢筋明细表
3 钢筋混凝土板
• 预制楼板的表达方式 ➢ 装配式楼盖结构图主要表示预制梁、板及其它构件的
位置、数量及连接方法。结构布置平面图目前采用直 接正投影法绘制。
配筋图中的立面图
3. 配筋图中的立面图，是假想构件为一透明体而画 出的一个纵向正投影图。
➢ 主要目的是表明钢筋的立面形状及其上下排列的 位置，而构件的轮廓线是次要的。所以前者用粗 实线表示，后者用细实线表示。
➢ 在图中，箍筋只反映出其侧面(一条线)。当它的类 型、直径、间距均相同时，可只画出其中一部分。
• 模板图的主要内容有轴线网，与整栋建筑 物编排顺序一致；承重墙的布置和尺寸； 梁的布置及编号；预留孔洞的位置；板厚、 标高及支承在墙上的长度。
• 配筋图的主要内容是钢筋布置。板内不同 类型的钢筋都用编号来表示，并注明钢筋 在平面图中的定位尺寸、及钢筋的编号、 规格、间距等。
现浇楼板断面图、文字说明、钢筋表
➢ 在构件断面形状或钢筋数量和位置有 变化之处，都需画一断面图；
➢ 图中钢筋的横断面用黑圆点表示，构 件轮廓线用细实线表示；
a L1立面图
实例 b 1-1、2-2 断面图
c 钢筋详图
1 钢筋混凝土柱
• 钢筋混凝土柱若形 状简单，其表示法 与钢筋混凝土梁类 似。若为工业厂房 的钢筋混凝土柱， 其外形相对复杂， 钢筋配置也多，还 有一些预埋件，就 必须画出其模板图 和配筋图。
预制板图例2
②在结构单元范围内，画一条对角线，并沿 着对角线方向注明预制板数量及型号。
第十四章钢筋混凝土结构施工图识读
3、柱几何尺寸和对轴线的偏心 （1）矩形柱
矩形柱的注写截面尺寸b×h 及与轴线的几何 参于当数各柱代段截号 柱 面b分 的1、别 某b标 一2和注侧h。收1、其缩h中至2的与b=具柱b体1轴＋数线b值2重，，合h=一时h般1，＋对对h应2应。 的中几某何一参 侧数 收b缩1、到b柱2和轴h线1、另h一2对侧应时的该值对就应为的0参；数当变其 为负值。
；当矩形截面柱采用对称配筋时，仅在柱
截面一侧注写中部纵筋，对称边则不注写 。
柱截面注写
第四节 梁平法施工图
在梁平面布置图上采用平面注写方式 和截面注写方式表达梁结构设计成果的方 法，称为梁结构施工图的平面标注方法， 简称梁的平法。
一、梁平面注写方法
1. 概念 梁平面注写方式是指在梁平面布置图
上，分别在不同编号的梁中各选一根，将 截面尺寸和配筋的具体数值标注在该梁上， 以此来表达梁平面的整体配筋的方法.
200
8Φ20
4Φ20
1Φ20
1Φ20
2(2× 2)
Φ 8@100
KZ5a
-0.30～ 8.7
400× 400
200
200
150
250
8Φ20
4Φ20
1Φ20
1Φ20
2(2× 2)
Φ 8@100
KZ6
-0.3～ 5.6
d=500
250
250
250
250 10Φ 20
6
Φ 8@100
d=b1+ b2=h1+
第十四章 钢筋混凝土结构施工 图的识读
第一节 概述
一、结构施工图在建筑工程中的作用
结构施工图是表示房屋承受各种作用的受力 体系中各个构件之间相互关系、构件自身信息的 设计文件，它包括下部结构的地基基础施工图、 上部主体结构中承受作用的墙体、柱、板、梁或 屋架等的施工图纸。这些图纸反映了组成结构的 各个构件之间的位置关系、各构件的形状、尺寸 、所用的建筑材料、构造要求及它们之间的相互 关系，同时也反映了和其他专业的配合以及其他 专业如建筑、给排水、暖通和电照等对结构设计 施工的要求。
钢筋混凝土结构施工图讲解ppt(内容完整)
第十二章 钢筋混凝土结构图和钢结构图
37
§12-5 钢结构构件图
2．螺栓、孔、电焊铆钉图例 钢结构构件图中的螺栓、孔、电焊铆钉，应按下表规定的图 例绘制。
第十二章 钢筋混凝土结构图和钢结构图
38
§12-5 钢结构构件图
续表
第十二章 钢筋混凝土结构图和钢结构图
39
§12-5 钢结构构件图
二、焊缝代号及标注
第十二章 钢筋混凝土结构图和钢结构图
2
§12-1 钢筋混凝土结构的基本知识
房屋建筑、水工建筑、道路桥梁建筑等土木工程，都 要由各种受力构件组成结构系统，以承担自重和加在建筑 物上的各种荷载。由钢筋混凝土制成的构件，如钢筋混凝 土梁、柱、盖板、桥墩的墩帽、桥台的道碴槽和顶帽、钢 筋混凝土轨枕等，称为钢筋混凝土构件。
24
§12-2 钢筋混凝土结构的图示方法
配筋图示例续： 立面图下部画钢筋成型图，从构件的最上部的钢筋开始依 次排列，并与立面图中的同号钢筋对齐。
第十二章 钢筋混凝土结构图和钢结构图
25
§12-2 钢筋混凝土结构的图示方法
配筋图示例续：
图中1-1、2-2 是该梁的两个配筋断面图。一般断面图所用
的比例比立面图大。断面轮廓用细实线绘制，断面内不再画混 凝土的材料图例。
模板立面图中标有三个埋件的位置， 它们的构造详图画在图幅的右上角。
第十二章 钢筋混凝土结构图和钢结构图
33
第十二章 钢筋混凝土结构图和钢结构图
34
§12-4钢筋混凝土结构图的改革及平法概念
少画图、简化图、多使用标准图，是设计和制图的改革方向。
建筑结构施工图平面整体设计方法，简称平法，就是这种改 革的成果之一。平法的基本概念是，把结构构件的有关尺寸和配 筋等要素，按一定规则直接标注在反映各类构件总体布置的结构 平面图上，再与图集中构件的标准详图相配合，就构成一套完整 的混凝土结构图。其中，在柱上施行的平法叫柱平法，对梁的称 梁平法，对（剪力）墙的称墙平法。平法不仅能提高设计效率， 并且由于它产生的图纸的统一性强、简约性强等优点，给工程的 施工也带来了方便。
钢筋混凝土结构施工图的识读

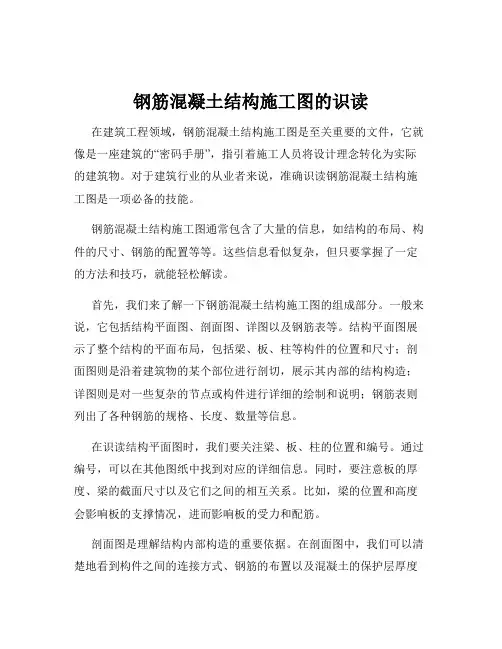

钢筋混凝土结构施工图的识读在建筑工程领域，钢筋混凝土结构施工图是至关重要的文件，它就像是一座建筑的“密码手册”，指引着施工人员将设计理念转化为实际的建筑物。
对于建筑行业的从业者来说，准确识读钢筋混凝土结构施工图是一项必备的技能。
钢筋混凝土结构施工图通常包含了大量的信息，如结构的布局、构件的尺寸、钢筋的配置等等。
这些信息看似复杂，但只要掌握了一定的方法和技巧，就能轻松解读。
首先，我们来了解一下钢筋混凝土结构施工图的组成部分。
一般来说，它包括结构平面图、剖面图、详图以及钢筋表等。
结构平面图展示了整个结构的平面布局，包括梁、板、柱等构件的位置和尺寸；剖面图则是沿着建筑物的某个部位进行剖切，展示其内部的结构构造；详图则是对一些复杂的节点或构件进行详细的绘制和说明；钢筋表则列出了各种钢筋的规格、长度、数量等信息。
在识读结构平面图时，我们要关注梁、板、柱的位置和编号。
通过编号，可以在其他图纸中找到对应的详细信息。
同时，要注意板的厚度、梁的截面尺寸以及它们之间的相互关系。
比如，梁的位置和高度会影响板的支撑情况，进而影响板的受力和配筋。
剖面图是理解结构内部构造的重要依据。
在剖面图中，我们可以清楚地看到构件之间的连接方式、钢筋的布置以及混凝土的保护层厚度等。
对于一些关键部位，如梁柱节点、楼梯等，剖面图能够提供非常详细的信息，帮助我们准确把握施工要点。
详图则是对结构中一些特殊部位的进一步说明。
例如，悬挑梁的锚固、基础的配筋等。
在识读详图时，要特别注意尺寸的标注和钢筋的弯曲形状，这些细节直接关系到施工的准确性。
接下来，我们谈谈钢筋在施工图中的表示方法。
钢筋通常用不同的符号和标注来表示其种类、直径、间距等信息。
例如，“Φ”表示钢筋的直径，“＠”表示钢筋的间距。
对于受力钢筋、箍筋、分布钢筋等，都有相应的标注方式。
在识读钢筋图时，要仔细分辨这些标注，确保理解钢筋的布置和作用。
另外，还需要注意的是施工图中的尺寸标注。
尺寸标注要准确无误，包括构件的长度、宽度、高度等。
