卡簧规格尺寸大全-资料类

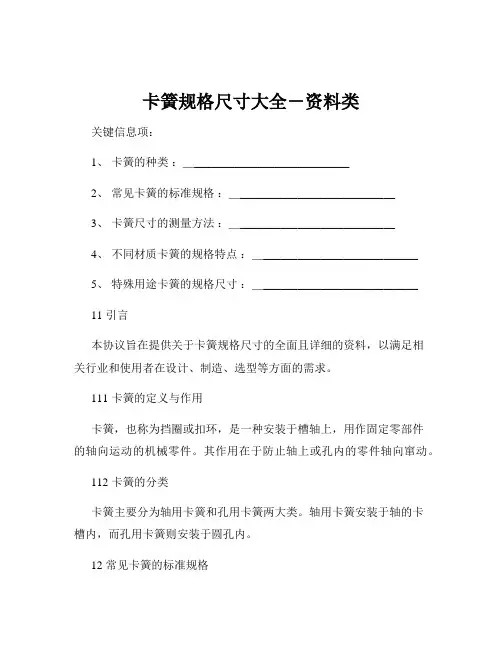

卡簧规格尺寸大全－资料类关键信息项：1、卡簧的种类：＿___________________________2、常见卡簧的标准规格：＿___________________________3、卡簧尺寸的测量方法：＿___________________________4、不同材质卡簧的规格特点：＿___________________________5、特殊用途卡簧的规格尺寸：＿___________________________11 引言本协议旨在提供关于卡簧规格尺寸的全面且详细的资料，以满足相关行业和使用者在设计、制造、选型等方面的需求。
111 卡簧的定义与作用卡簧，也称为挡圈或扣环，是一种安装于槽轴上，用作固定零部件的轴向运动的机械零件。
其作用在于防止轴上或孔内的零件轴向窜动。
112 卡簧的分类卡簧主要分为轴用卡簧和孔用卡簧两大类。
轴用卡簧安装于轴的卡槽内，而孔用卡簧则安装于圆孔内。
12 常见卡簧的标准规格121 轴用卡簧常见的轴用卡簧标准规格按照轴的直径大小进行划分，例如：轴径为 3mm 的轴用卡簧，其外径通常为 98mm，厚度为 1mm；轴径为5mm 的轴用卡簧，外径约为 127mm，厚度约为 12mm。
122 孔用卡簧孔用卡簧的标准规格同样依据孔的直径来确定。
如孔径为 6mm 的孔用卡簧，其外径一般为 143mm，厚度为 13mm；孔径为 8mm 的孔用卡簧，外径约为 17mm，厚度约为 15mm。
13 卡簧尺寸的测量方法131 轴用卡簧尺寸测量测量轴用卡簧时，需关注其内径、外径和厚度。
内径测量应在卡簧的内圈，外径测量则在卡簧的外圈，厚度测量在卡簧的侧面。
132 孔用卡簧尺寸测量对于孔用卡簧，测量重点为外径、内径和厚度。
外径测量在卡簧的外圈，内径测量在卡簧的内圈，厚度同样在侧面进行测量。
14 不同材质卡簧的规格特点141 碳素弹簧钢材质这种材质的卡簧具有较高的强度和弹性极限，常见规格尺寸稳定性较好，但耐腐蚀性相对较弱。
