电阻元件的伏安特性概述.

第1篇一、实验概述伏安特性实验是电学基础实验之一，旨在通过测量电学元件在电压与电流作用下的关系，绘制出伏安特性曲线，从而分析元件的电阻特性。

本实验采用逐点测试法，对线性电阻、非线性电阻元件的伏安特性进行了测量和绘制。

二、实验目的1. 理解伏安特性曲线的概念，掌握伏安特性曲线的绘制方法。

2. 通过实验验证欧姆定律，了解电阻元件的伏安特性。

3. 分析非线性电阻元件的特性，掌握其应用领域。

三、实验原理1. 伏安特性曲线：在电阻元件两端施加电压，通过电阻元件的电流与电压之间的关系称为伏安特性曲线。

根据伏安特性的不同，电阻元件分为线性电阻和非线性电阻。

2. 线性电阻：线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，斜率代表电阻值。

其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关。

3. 非线性电阻：非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

四、实验步骤1. 准备实验仪器：直流稳压电源、直流电压表、直流电流表、电阻元件、导线等。

2. 连接实验电路：将电阻元件与直流稳压电源、直流电压表、直流电流表连接成闭合回路。

3. 测量电压与电流：逐步调节直流稳压电源的输出电压，记录对应的电流值。

4. 绘制伏安特性曲线：以电压为横坐标，电流为纵坐标，将实验数据绘制成曲线。

五、实验结果与分析1. 线性电阻伏安特性曲线：实验结果表明，线性电阻元件的伏安特性曲线是一条通过坐标原点的直线。

斜率代表电阻值，与实验理论相符。

2. 非线性电阻伏安特性曲线：实验结果表明，非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线。

在低电压下，电阻值较小，随着电压的增大，电阻值逐渐增大，直至趋于饱和。

这与实验理论相符。

3. 伏安特性曲线的应用：通过伏安特性曲线，可以分析电阻元件在不同电压下的电阻值，从而了解电阻元件的电阻特性。

在工程实践中，伏安特性曲线对于设计电路、选择电阻元件具有重要意义。

1. 熟悉伏安特性实验的基本原理和操作步骤；2. 掌握伏安特性曲线的绘制方法；3. 研究电阻元件和二极管等非线性元件的伏安特性；4. 分析伏安特性曲线，了解元件的电气性能。

二、实验原理伏安特性曲线是指在一定条件下，元件两端电压与通过元件的电流之间的关系曲线。

对于线性电阻元件，其伏安特性曲线为一条通过坐标原点的直线，其斜率表示元件的电阻值。

对于非线性元件，其伏安特性曲线为曲线，无法用简单的线性关系表示。

本实验主要研究以下元件的伏安特性：1. 线性电阻元件：伏安特性曲线为直线，斜率为元件的电阻值；2. 二极管：伏安特性曲线为曲线，具有明显的非线性特性；3. 稳压二极管：伏安特性曲线为曲线，具有稳压特性。

三、实验仪器与设备1. 伏安特性测试仪；2. 直流稳压电源；3. 直流电压表；4. 直流电流表；5. 电阻元件；6. 二极管；7. 稳压二极管；8. 导线；9. 开关；10. 连接板。

1. 将伏安特性测试仪与直流稳压电源、直流电压表、直流电流表连接好；2. 将电阻元件、二极管、稳压二极管依次接入伏安特性测试仪；3. 设置直流稳压电源的输出电压，从低到高逐渐增加；4. 观察并记录伏安特性测试仪显示的电压与电流值；5. 绘制电阻元件、二极管、稳压二极管的伏安特性曲线；6. 分析伏安特性曲线，了解元件的电气性能。

五、实验数据及结果1. 电阻元件伏安特性曲线（1）线性电阻元件伏安特性曲线为直线，斜率为元件的电阻值；（2）曲线通过坐标原点，表示电阻值与电压、电流无关。

2. 二极管伏安特性曲线（1）正向特性曲线为曲线，随着电压的增加，电流逐渐增大；（2）反向特性曲线为曲线，随着电压的增加，电流几乎不变。

3. 稳压二极管伏安特性曲线（1）正向特性曲线为曲线，随着电压的增加，电流逐渐增大；（2）反向特性曲线为曲线，当电压达到稳压值时，电流急剧增大。

六、实验结论1. 伏安特性实验可以直观地了解元件的电气性能；2. 伏安特性曲线的绘制方法简单易行；3. 通过分析伏安特性曲线，可以判断元件的质量和性能。

电阻的伏安特性与欧姆定律电阻是电路中常见的元件之一，它对电流的流动产生一定的阻碍作用。

了解电阻的伏安特性以及欧姆定律对于理解电路运行原理和设计电路非常重要。

一、电阻的伏安特性电阻的伏安特性是指在恒温条件下，电阻器中通过电流与两端电压之间的关系。

根据欧姆定律，电阻的伏安特性可以用数学公式表示为V=IR，其中V代表电压，I代表电流，R代表电阻。

在实际应用中，通过改变电阻值或施加不同的电压和电流来观察电阻的伏安特性。

通常情况下，电阻值越大，通过电流越小，产生的电压也会相应下降。

而当电阻值较小时，通过电流较大，产生的电压也会相应增加。

电阻的伏安特性可以用伏安图表示，通过绘制电流与电压的关系曲线来描述。

二、欧姆定律的应用欧姆定律是电路中最基本的定律之一，它描述了电阻元件中电流与电压之间的关系。

根据欧姆定律，电流与电压成正比，且比例系数为电阻值。

欧姆定律的表达式为I=V/R，其中I代表电流，V代表电压，R代表电阻。

根据这个公式，可以根据已知电压和电阻值求解电流大小，或者已知电流和电阻值求解电压大小。

欧姆定律的应用范围广泛，既适用于直流电路，也适用于交流电路。

在电路设计和故障排除中，经常使用欧姆定律来计算电压和电流，以保证电路的正常运行。

三、应用案例为了更好地理解电阻的伏安特性和欧姆定律的应用，下面以电阻器为例进行说明。

假设我们有一个电阻值为100欧姆的电阻器，施加一个电压为10伏的直流电源。

根据欧姆定律，我们可以通过公式I=V/R计算出电流大小为0.1安培。

同时，根据电阻的伏安特性，我们可以绘制出电流与电压的关系曲线。

当电阻值固定时，电流与电压成线性关系。

这个例子中，电流为0.1安培时，电压为10伏；电流为0.05安培时，电压为5伏。

通过这个案例，我们可以清楚地看到电阻的伏安特性和欧姆定律的应用。

了解电阻的伏安特性和欧姆定律，我们可以更好地设计和理解电路，确保电路的正常运行。

四、总结电阻的伏安特性和欧姆定律是电路理论中非常重要的概念。

电学元件伏安特性研究电学元件的伏安特性是指元件的电流-电压关系，即在不同电压下通过元件的电流大小。

对于电子元件来说，伏安特性是研究元件性能和工作状态的重要参数，也是设计和应用电路时必须考虑的因素。

本文将以电阻、电感和电容三种基本的电学元件为例，探讨它们的伏安特性及其应用。

一、电阻的伏安特性电阻是电路中最常用的元件之一，通过电阻的电流-电压关系可以研究电路的稳定性、功耗和能量转换等问题。

根据欧姆定律，电阻的电流与电压成正比，其伏安特性为直线关系。

换句话说，电压越高，通过电阻的电流就越大。

这个关系可以用下式表示：I=V/R其中，I为电流，V为电压，R为电阻。

当电压为0时，通过电阻的电流也是0，这意味着电阻是一个障碍，完全阻碍电流的流动。

电阻的伏安特性不仅仅是材料本身的特性，还与电阻的尺寸、环境温度等因素有关。

通常，电阻材料的温度系数越大，其伏安特性就越显著。

电阻的温度系数一般由材料的电阻率和温度变化率决定。

在实际应用中，电阻常用于调节电流和电压，限制电流大小和电路的功耗。

二、电感的伏安特性电感是由线圈或线圈组成的元件，通过电感的电流-电压关系可以研究电路的频率响应、能量存储和传输等问题。

根据电感的特性，当电流变化时，它会产生电压反向的感应电动势，这就是电感的自感现象。

电感的伏安特性可以用电压和电流的关系表示：V = L(di/dt)其中，V为电压，L为电感系数，di/dt为电流的变化率。

这个关系表示电感对电流变化的响应速度。

当电流变化越大，电感对电压的产生的作用力也就越大。

电感的伏安特性可以用来调整电流和电压的大小，限制电流的变化速度。

在实际应用中，电感常用于滤波电路、变压器等场合，以实现信号的处理和转换。

三、电容的伏安特性电容是由两个导体板和介质组成的元件，通过电容的电流-电压关系可以研究电路的储能和耦合效应等问题。

根据电容的特性，当电压变化时，它会存储一定数量的电荷，这就是电容的电荷-电压关系。

明确实验目的，了解电阻元件 伏安特性的测量要求和标准。
选择电阻元件
根据实验需求选择合适的电阻 元件，确保其规格和性能符合 实验要求。
准备实验器材
准备所需的实验器材，如电源、 电流表、电压表、导线、电阻箱 等，并确保其准确性和可靠性。
设计实验方案
根据实验目标，设计合理的实验 方案，包括实验步骤、操作流程
详细描述
根据欧姆定律，电压与电流之比 等于电阻，即V=IR。对于线性电 阻，其伏安特性曲线是过原点的 直线，斜率为电阻值。
线性电阻的伏安特性
总结词
线性电阻的伏安特性曲线是过原点的 直线，其斜率等于电阻值。
详细描述
在线性电阻中，电压和电流成正比关 系，即电流随电压的增加而线性增加 ，不会出现电流饱和或电压截止的现 象。
• 非线性电阻元件的研究：在本实验中，我们主要研究了线性电阻元件的伏安特 性。然而，在实际应用中，非线性电阻元件也具有广泛的应用。因此，未来可 以进一步研究非线性电阻元件的伏安特性，探索其在电路中的特殊作用和性能 表现。
• 实际应用中的问题研究：在未来的研究中，我们可以将实验成果应用于实际电 路设计中，通过优化电路参数和元件选型来提高电子设备的性能和稳定性。同 时，还可以针对实际应用中可能出现的问题进行研究，提出相应的解决方案和 改进措施。
误差分析
在实验过程中，我们采取了多种措施来减小误差，如使用高精度的测量仪器、多次测量取 平均值等。最终，我们得出的实验结果误差在可接受的范围内，证明了实验方法的可靠性 和准确性。
实验意义
本实验不仅帮助我们深入了解了电阻元件的伏安特性，还为后续的电路设计和电子设备性 能分析提供了重要的参考依据。通过本实验，我们能够更好地理解电子元件的工作原理， 提高在实际应用中的性能和稳定性。

4 ． 复 习 线 性 电 阻 和 非 线 性 电 阻 的 伏 安 特 性 。

（ 1 ） 线 性 电 阻 元 件 的 伏 安 特 性 服 从 定 律 ， 它 是 一 条 通 过 座 标 原 点 的 。

线 。

非 线 性 电 阻 元 件 的 伏 安 特 性 不 服 从 非 线 形 定 律 ， 它 是 一 条 通 过 座 标 原 点 的 线 。

（ 2 ） 在 伏 安 特 性 的 测 试 中 ， 只 有 在 电 流 很 小 ， 电 阻 很 小 时 （ 只 有 几 个 欧 姆 ） ， 将 电 压 表 与 电 阻 直 接 ＿ ＿ 联 ， 再 与 电 流 表 联 。

而 测 量 较 大 电 阻 （ R = 200Ω） 的 伏 安 特 性 时 ， 要 将 电 流 表 先 直 接 与 被 测 电 阻 联 后 ， 再 与 电 压 表 联 。

这 是 因 为 。

三 、 实 验 内 容 说 明电 阻 元 件 的 伏 安 特 性 是 指 电 阻 元 件 两 端 电 压 U 与 通 过 该 电 阻 元 件 的 电 流 I 之 间 的 关 系 曲 线 。

线 性 电 阻 元 件 伏 安 特 性 服 从 欧 姆 定 律 ， 即 U /I 为 常 数 。

不 但 其 阻 值 不 随 电 压 或 电 流 变 化 而 变 化 ， 而 且 与 电 压 或 电 流 的 方 向 无 关 。

因 此 线 性 电 阻 元 件 的 伏 安 特 性 是 一 条 通 过 座 标 原 点 的 直 线 。

如 图 6－ 2－ l （a ） 所 示 。

非 线 性 电 阻 元 件 的 伏 安 特 性 不 服 从 欧 姆 定 律 ， 即 U ／ I 不 等 于 常 数 ， 它 与 电 压 电 流 的 大 小 和 方 向 有 关 。

因 此 非 线 性 电 阻 元 件 的 伏 安 特 性 是 一 条 通 过 坐 标 原 点 的 曲 线 。

对 电 压 、 电 流 控 制 型 的 非 线 性 电 阻 元 件 ， 如 白 炽 灯 和 晶 体 二 极 管 的 伏 安 特 性 分 别 如 图 个 6—2—1（b ） 和 图 6— 2－ l （c ） 所 示 。

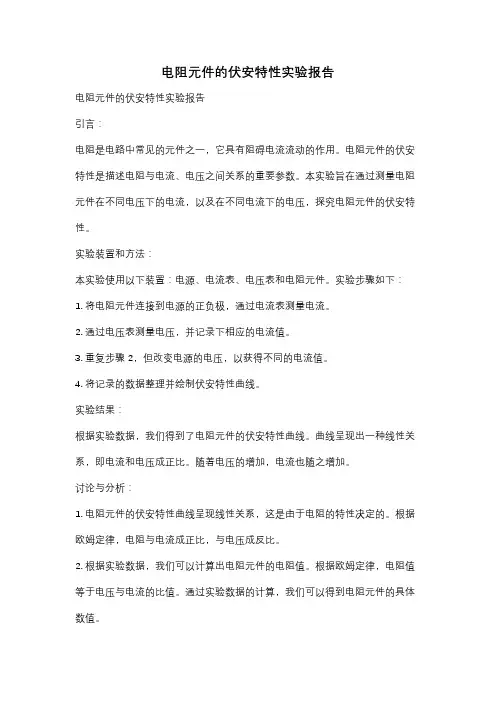

电阻元件的伏安特性实验报告电阻元件的伏安特性实验报告引言：电阻是电路中常见的元件之一，它具有阻碍电流流动的作用。

电阻元件的伏安特性是描述电阻与电流、电压之间关系的重要参数。

本实验旨在通过测量电阻元件在不同电压下的电流，以及在不同电流下的电压，探究电阻元件的伏安特性。

实验装置和方法：本实验使用以下装置：电源、电流表、电压表和电阻元件。

实验步骤如下：1. 将电阻元件连接到电源的正负极，通过电流表测量电流。

2. 通过电压表测量电压，并记录下相应的电流值。

3. 重复步骤2，但改变电源的电压，以获得不同的电流值。

4. 将记录的数据整理并绘制伏安特性曲线。

实验结果：根据实验数据，我们得到了电阻元件的伏安特性曲线。

曲线呈现出一种线性关系，即电流和电压成正比。

随着电压的增加，电流也随之增加。

讨论与分析：1. 电阻元件的伏安特性曲线呈现线性关系，这是由于电阻的特性决定的。

根据欧姆定律，电阻与电流成正比，与电压成反比。

2. 根据实验数据，我们可以计算出电阻元件的电阻值。

根据欧姆定律，电阻值等于电压与电流的比值。

通过实验数据的计算，我们可以得到电阻元件的具体数值。

3. 在实验过程中，我们还可以观察到电阻元件的功率特性。

根据功率公式P=VI，我们可以计算出不同电压和电流下的功率值。

通过观察功率的变化，可以了解电阻元件的耗能情况。

结论：通过本次实验，我们深入了解了电阻元件的伏安特性。

电阻元件的伏安特性曲线呈现出线性关系，电流和电压成正比。

根据实验数据，我们可以计算出电阻元件的具体数值，并观察到其功率特性。

这些结果对于电路设计和电阻元件的应用具有重要意义。

总结：本实验通过测量电阻元件在不同电压下的电流，以及在不同电流下的电压，探究了电阻元件的伏安特性。

实验结果表明，电阻元件的电流和电压成正比，呈现出线性关系。

通过实验数据的计算，我们可以得到电阻元件的具体数值，并观察到其功率特性。

这些结果对于电路设计和电阻元件的应用具有重要意义。

一、实验目的1. 理解并掌握伏安特性曲线的概念及其测量方法。

2. 通过实验验证欧姆定律，掌握线性电阻元件和非线性电阻元件的伏安特性。

3. 熟悉使用直流稳压电源、直流电压表、直流电流表等实验仪器。

二、实验原理伏安特性曲线是指在一定条件下，电阻元件两端的电压U与通过电阻元件的电流I 之间的关系曲线。

根据伏安特性的不同，电阻元件可分为线性电阻和非线性电阻。

1. 线性电阻元件的伏安特性：线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，其斜率只由电阻元件的电阻值R决定。

根据欧姆定律，电阻元件两端的电压U与通过电阻元件的电流I之间存在线性关系，即U = IR。

2. 非线性电阻元件的伏安特性：非线性电阻元件的伏安特性曲线不是一条通过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。

常见的非线性电阻元件有白炽灯丝、普通二极管、稳压二极管等。

三、实验仪器与设备1. 直流稳压电源2. 直流电压表3. 直流电流表4. 线性电阻元件5. 非线性电阻元件6. 导线7. 电路板8. 实验记录本四、实验步骤1. 连接实验电路：将线性电阻元件和非线性电阻元件分别接入电路，连接直流稳压电源、直流电压表、直流电流表。

2. 设置电压值：调整直流稳压电源的输出电压，使其在预定范围内变化。

3. 测量电流与电压：记录不同电压值下，通过电阻元件的电流值。

4. 绘制伏安特性曲线：以电压U为横坐标，电流I为纵坐标，绘制线性电阻元件和非线性电阻元件的伏安特性曲线。

5. 分析与讨论：分析伏安特性曲线，验证欧姆定律，比较线性电阻元件和非线性电阻元件的伏安特性。

五、实验结果与分析1. 线性电阻元件的伏安特性曲线：根据实验数据，绘制线性电阻元件的伏安特性曲线。

曲线通过坐标原点，斜率等于电阻元件的电阻值。

验证了欧姆定律。

2. 非线性电阻元件的伏安特性曲线：根据实验数据，绘制非线性电阻元件的伏安特性曲线。

曲线不是通过坐标原点的直线，阻值随电压变化而变化。

电路元件的伏安特性
仅供学习与交流，如有侵权请联系网站删除谢谢2
仅供学习与交流，如有侵权请联系网站删除 谢谢3
（2）测定理想电压源的伏安特性
直流稳压电源，其内阻很小，作为理想的电压源。

按图1—3线路接好后，接通晶体管稳压电源，调节输出电压Us=10v ，再调节可变电阻R L ，使直流电流表读数分别为表1—4中数据，将相应的电压数据写入表1—3中。

图1-3
（3）测定实际电源内阻及伏安特性
晶体管直流稳压电源和一个51欧的电阻串联，作为一个实际电压源。

按图1—
R L
稳 压 电 源
200Ω
mA
V
仅供学习与交流，如有侵权请联系网站删除 谢谢4
4接线，当负载R L 开路时调节稳压电源的输出电压U=10V ，再调节负载，当电流表的数据分别为表1-1~表1-3中的数值时，将相应的电压、电流数值写入表1-3中，并计算相应的功率值。

图1-4
数据记录：
表1-1 线性电阻伏安特性
U(v) 0 2 4 6 8 10 I(mA)
0.000
2.000
4.000
6.001
8.001
10.000
表1-2 理想电压源的伏安特性
I(mA) 0 10 20 30 40 50 U(v)
10
10
10
10
10
10
R
L
稳 压 电 源
51Ω
mA
V
仅供学习与交流，如有侵权请联系网站删除谢谢5。

六、实验报告要求
1．根据实验测量数据，用坐标纸分别绘制出各 个电阻元件的伏安特性曲线，并说明所测各元件 的特性。 2．根据线性电阻的伏安特性曲线，计算线性电 阻的电阻值，并与实际电阻值进行比较。 3．根据白炽灯的伏安特性曲线，计算白炽灯在 额定电压（6.3V）时的电阻值，当电压降低20％ 时，阻值为多少？
四、数据表格
表5-4
U (V) I (mA) 表5-5 U (V) I (mA) 表5-6 U (V) I (mA) 0 -1 -1.5 稳压管反向特性测量数据 -2 -2.5 -2.8 -3 -3.2 -3.5 -3.55 0 0.2 0.4 稳压管正向特性测量数据 0.45 0.5 0.55 0.60 0.65 0.70 0.75 0 -5
二极管反向特性测量数据
-10 -15 -20 -25 -30
五、实验注意事项
1．恒压源接入电路之前应将可调输出旋钮置零位 （即输出电压为0），调节时应缓慢增加电压，应时 刻注意电压表和电流表的读数，不能超过要求的电 压和电流值。 2．注意恒压源使用时输出端不能短路。 3．电压表和电流表的极性不要接错，使用时注意 不要超量程。 4．测二极管和稳压管的伏安特性时，必须接限流 电阻，否则容易损坏设备
电阻元件伏安 特性测量
P 59
一、实验目的
学习线性电阻、非线性电阻元件伏
安特性的测定方法； 加深对线性电阻、非线性电阻元件 伏安特性的理解； 掌握稳压电源、直流数字电压表、 电流表的使用方法。

二、实验原理




二端电阻元件的伏安特性是指该元件上的端电压u与通过该 元件的电流i之间的函数关系，用u＝f (i)来表示，在 坐标平面上 表示电阻元件的电压电流关系曲线称为伏安特性曲线。根据伏安 特性的不同，电阻元件分两大类：线性电阻和非线性电阻。 线性电阻元件的端电压u与电流i符合欧姆定律，即u = R i， 其中R称为元件的电阻，是一个常数，其伏安特性曲线是一条通 过坐标原点的直线，如图所示。该直线的斜率只与元件的电阻R 有关，与元件两端的电压u和通过该元件的电流i无关。线性电阻 元件具有双向性。 非线性电阻元件的端电压u与电流i的关系是非线性关系，其 阻值R不是 一个常数，随着电流或电压的变化而变化，其伏安特 性曲线是一条通过坐标原点的曲线。 非线性电阻种类繁多，常见的如白炽灯丝、普通二极管、稳 压二极管、恒流管和隧道二极管等。

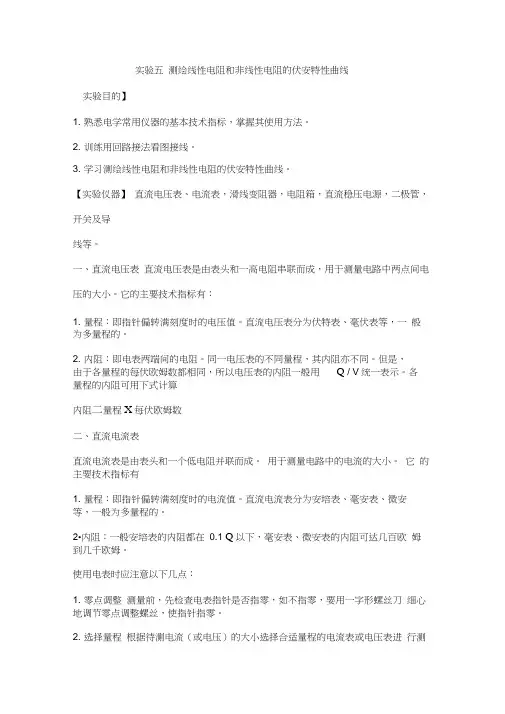

实验五测绘线性电阻和非线性电阻的伏安特性曲线实验目的】1. 熟悉电学常用仪器的基本技术指标，掌握其使用方法。

2. 训练用回路接法看图接线。

3. 学习测绘线性电阻和非线性电阻的伏安特性曲线。

【实验仪器】直流电压表、电流表，滑线变阻器，电阻箱，直流稳压电源，二极管，开关及导线等。

一、直流电压表直流电压表是由表头和一高电阻串联而成，用于测量电路中两点间电压的大小。

它的主要技术指标有：1. 量程：即指针偏转满刻度时的电压值。

直流电压表分为伏特表、毫伏表等，一般为多量程的。

2. 内阻：即电表两端间的电阻。

同一电压表的不同量程，其内阻亦不同。

但是，由于各量程的每伏欧姆数都相同，所以电压表的内阻一般用Q / V统一表示。

各量程的内阻可用下式计算内阻二量程X每伏欧姆数二、直流电流表直流电流表是由表头和一个低电阻并联而成。

用于测量电路中的电流的大小。

它的主要技术指标有1. 量程：即指针偏转满刻度时的电流值。

直流电流表分为安培表、毫安表、微安等，一般为多量程的。

2•内阻：一般安培表的内阻都在0.1 Q以下，毫安表、微安表的内阻可达几百欧姆到几千欧姆。

使用电表时应注意以下几点：1. 零点调整测量前，先检查电表指针是否指零，如不指零，要用一字形螺丝刀细心地调节零点调整螺丝，使指针指零。

2. 选择量程根据待测电流（或电压）的大小选择合适量程的电流表或电压表进行测量。

在不知道测量范围时要选用大量程电表进行测试，再根据测量值得大小，选用合适的量程，尽量使指针在满刻度的三分之二以上。

3. 电表的连接电流表必须串联在待测电路中；电压表必须与被测电压的两端并联。

4. 电表的极性必须让电流从表的“ +极”流向“—”极，不可接错。

5. 电表的安放应按电表表面指示符号正确放置电表，否则，指示数据不准。

6. 避免读数误差设电表的量程为（或），电表的准确度等级为，则用该电表进行测量时可能引起的得最大误差（或）按下式计算：或读数时，应读到有误差的一位上。

电阻元件的定义_电阻元件的伏安特性
1、电阻元件的定义
电阻元件是由消耗电能的物理过程抽象出来的理想电路元件。

用符号R表示。

同时R又表示电阻元件的参数。

如：电阻器电位器喇叭
2、伏安特性
在关联参考方向下，其电压与电流之间的关系（称为伏安关系）满足：u=iR。

欧姆定律－－电阻两端的电流、电压成正比，满足欧姆定律的电阻称为线性电阻，我们通常所说的电阻就是指的线性电阻。

如果一个电阻元件的伏安特性满足欧姆定律（即是一条通过原点的直线），则此电阻是线性电阻，否则为非线性电阻。

线性电阻 R＝常数
R—电阻，单位：Ω 欧姆kΩ MΩ 1 MΩ＝103 kΩ＝106Ω——电导，单位：S 西门子
在非关联参考方向下，其电压与电流之间的关系（称为伏安关系）
满足：u=－iR。

功率：
电阻元件是耗能元件，任意时刻电阻的功率>0，可以证明之。

电阻元件在t时刻消耗的电能。

电阻元件的伏安特性一、实验目的1.了解线性电阻元件和几种非线性电阻元件的伏安特性。

2.学习电阻元件伏安特性的测试方法。

二、实验原理与说明1.电阻元件的伏安特性电阻元件的伏安特性可以用该元件两端的电压u与流过元件的电流i的关系来表示，这种关系称为伏安特性。

线性电阻元件的伏安特性服从欧姆定律，画在u-i平面上是一条通过原点的直线。

非线性电阻元件的伏安特性不服从欧姆定律，画在u-i平面上是一条通过原点的曲线。

2.电阻元件伏安特性的测试方法对线性电阻元件及单调型的非线性电阻元件，调节电压或电流，读取相应的电流或电压，从而获得元件的伏安特性。

三、实验内容图2-1 元件伏安特性的测量1.测定二极管IN4007（GDS-06D）的伏安特性（二极管是单调型非线性电阻元件）按图2-1接线，调节稳压源的输出电压，逐一测量电压U及电流I，测试数据记录于表一中。

表一、二极管IN4007的伏安特性2.测量小电珠（GDS-06D）的伏安特性按图2-1接线，调节稳压源的输出电压，逐一测量电压U及电流I，测试数据记录于表二中。

表二、小电珠的伏安特性3.测量小电珠的伏安特性按图2-1接线，调节稳压源的输出电压，逐一测量电压U及电流I，测试数据记录于表三中。

表三、线性电阻的伏安特性四、实验设备五、注意事项1.接线注意事项:（1）接线时应在断电情况下接线（即红灯亮），切勿带电接线（2）接完线后确保无误后才通电（如无把握，可请教老师）（3）接线时按电路图接线，从电源正极出发依次接线，先串后并，最后回到电源负极2.测定二极管的伏安特性（1）注意区分二极管的阳极、阴极（2）二极管导通电压较小，所以电压较小时，电流几乎没有，所以一开始需要用小量程的电流表测电流，电流表量程要从大到小进行调节3.测定小电珠的伏安特性（1）加在小电珠两端的电压不能超过6.3伏4.测定25Ω、50Ω线性电阻的伏安特性（1）电阻用电阻箱，要先把电阻阻值调节好，再接线5.其他注意事项（1）注意选取合适的仪表量程：量程太大，误差大，有时会读不出数据；量程太小，容易损坏仪表（2）每次更换被测元件时，电压源都要回到零（3）发现异常，应及时报告老师（4）实验完成后，需要将仪器归位，导线理顺好放入抽屉，板凳摆好（5）每次做实验之前要写预习报告，并画出数据表格（6）实验数据测完后，数据必须经过老师检查、签字；实验数据未经老师检查，请勿拆线（7）实验原始数据必须附在实验报告中六、实验报告1.列出所有测试数据的表格2.根据所测数据，绘出所测元件的伏安特性曲线。

图1
由 图1，设 电 流 表 的 内 阻 为Ra，回 路 电 流 为I，则 电 压 表 测
出的电压值
U=IR+IRa=I（R+Ra）
（2）
即 电 阻 的 测 量 值 Rx是
Rx=R+Ra
（3）
可 见 当 测 量 值 大 于 实 际 值 时 ，测 量 的 绝 对 误 差 为 Ra， 相 对
误差为Ra/R。 当R垌Ra时，可用 内 接 法 进 行 测 量 ，以 减 小 接 入
参考文献： ［1］杨述武等.普 通 物 理 实 验 （电 磁 学 部 分 ）.北 京 ：高 等 教 育 出 版 社 ，2006：56. ［2］吕 斯 骅 等.基 础 物 理 实 验 .北 京 ：北 京 大 学 出 版 社 ，2002： 27. ［3］《大学物理实验 》编 写 组.大 学 物 理 实 验.厦 门 ：厦 门 大 学 出 版 社 ，2000：161.
1.伏 安 法 测 电 阻 的 原 理 用电压表测出电阻的两端电压U值，用电流表测出电阻的 相应电流I值，根据欧姆定理R= U （1）就可以求出电阻值R，这
I 种测电阻的方法称为伏安法。 测出一组U和对应的I值后，以电 压U为横坐标，以电流I为纵坐标作图，所得曲线称为伏安特性 曲线。 如伏安特性曲线是一条直线，这类元件称为线性元件； 非线性元件的伏安特性曲线不是直线，而是一条曲线。
中学化学教学中如何进行环境教育
姜坤林
（南京市燕子矶中学，江苏 南京 210000）
摘 要： 在环境污染已成为全球普遍关心的问题的今 天， 本文作者在化学教学中加强了中学生对环境污染知识的 认识，培养了他们的环境保护意识。
关键词： 环境保护 环境污染 环保意识
环境保护问题是人类面临的三大问题（人口、能源、环境） 之一，在教学过程中笔者发现学生在这方面的知识是贫乏的。 笔者曾经作过这样一份问卷调查：

伏安特性与电路元件的应用一、伏安特性1.定义：伏安特性是指用电压和电流描述导体或半导体在某一温度下的导电性能的图形。

a)金属的伏安特性：线性关系，随着电压的增大，电流也增大。

b)半导体的伏安特性：非线性关系，随着电压的增大，电流的增大速度远远大于电压的增大速度。

2.伏安特性曲线的变化规律：a)在一定电压范围内，电流与电压成正比，表现为线性关系。

b)当电压超过一定值时，电流增大速度明显加快，表现为非线性关系。

二、电路元件的应用a)定义：电阻是阻碍电流流动的物理量。

b)单位：欧姆（Ω）。

c)作用：在电路中起到分压、限流的作用。

d)应用实例：灯泡、电热器等。

e)定义：电容是储存电荷的容器。

f)单位：法拉（F）。

g)作用：在电路中起到滤波、耦合、旁路的作用。

h)应用实例：滤波器、耦合器等。

i)定义：电感是阻碍电流变化的物理量。

j)单位：亨利（H）。

k)作用：在电路中起到滤波、延迟、振荡的作用。

l)应用实例：扼流圈、振荡器等。

4.二极管：a)定义：二极管是一种具有单向导电性的半导体器件。

b)作用：在电路中起到整流、稳压、调制的作用。

c)应用实例：整流器、稳压器等。

5.晶体管：a)定义：晶体管是一种具有放大作用的半导体器件。

b)作用：在电路中起到放大信号、开关控制的作用。

c)应用实例：放大器、开关等。

6.电压源和电流源：a)定义：电压源是提供恒定电压的装置，电流源是提供恒定电流的装置。

b)作用：在电路中提供稳定的电压或电流。

c)应用实例：电源、稳压器等。

通过了解伏安特性和电路元件的应用，我们可以更好地理解和分析电路的运行原理，为电路设计和故障排查提供依据。

习题及方法：1.习题：已知金属导体的电阻率随温度升高而增大，一电阻器由纯金属制成，当电阻器的温度从20℃升高到100℃时，其电阻值变为原来的5倍。

求该电阻器的电阻率。

方法：根据电阻率的定义ρ = R * S / l，其中 R 是电阻值，S 是电阻器的横截面积，l 是电阻器的长度。
