5 桥梁结构荷载试验

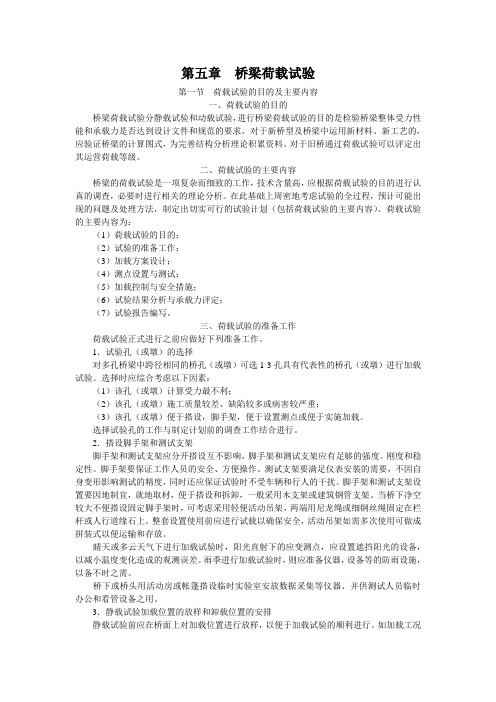

第五章桥梁荷载试验第一节荷载试验的目的及主要内容一、荷载试验的目的桥梁荷载试验分静载试验和动载试验，进行桥梁荷载试验的目的是检验桥梁整体受力性能和承载力是否达到设计文件和规范的要求，对于新桥型及桥梁中运用新材料、新工艺的，应验证桥梁的计算图式，为完善结构分析理论积累资料。

对于旧桥通过荷载试验可以评定出其运营荷载等级。

二、荷载试验的主要内容桥梁的荷载试验是一项复杂而细致的工作，技术含量高，应根据荷载试验的目的进行认真的调查，必要时进行相关的理论分析。

在此基础上周密地考虑试验的全过程，预计可能出现的问题及处理方法，制定出切实可行的试验计划（包括荷载试验的主要内容）。

荷载试验的主要内容为：（1）荷载试验的目的；（2）试验的准备工作；（3）加载方案设计；（4）测点设置与测试；（5）加载控制与安全措施；（6）试验结果分析与承载力评定；（7）试验报告编写。

三、荷载试验的准备工作荷载试验正式进行之前应做好下列准备工作。

1．试验孔（或墩）的选择对多孔桥梁中跨径相同的桥孔（或墩）可选1-3孔具有代表性的桥孔（或墩）进行加载试验。

选择时应综合考虑以下因素：（1）该孔（或墩）计算受力最不利；（2）该孔（或墩）施工质量较差、缺陷较多或病害较严重；（3）该孔（或墩）便于搭设，脚手架，便于设置测点或便于实施加载。

选择试验孔的工作与制定计划前的调查工作结合进行。

2．搭设脚手架和测试支架脚手架和测试支架应分开搭设互不影响，脚手架和测试支架应有足够的强度。

刚度和稳定性。

脚手架要保证工作人员的安全、方便操作。

测试支架要满足仪表安装的需要，不因自身变形影响测试的精度，同时还应保证试验时不受车辆和行人的干扰。

脚手架和测试支架设置要因地制宜，就地取材，便于搭设和拆卸，一般采用木支架或建筑钢管支架。

当桥下净空较大不便搭设固定脚手架时，可考虑采用轻便活动吊架，两端用尼龙绳或细钢丝绳固定在栏杆或人行道缘石上。

整套设置使用前应进行试载以确保安全，活动吊架如需多次使用可做成拼装式以便运输和存放。

成桥动力荷载试验三、桥梁动载试验（一）检测项目和参数桥梁结构动力荷载试验的项目内容包括：1、检验桥梁结构在动力荷载作用下的受迫振动响应，如桥梁结构动位移、动应力等动力响应，测试桥梁结构的位移冲击系数、应力冲击系数；2、测定桥梁结构的自振特性，如结构的自振频率、振型和阻尼比等的脉动试验或跳车激振试验；3、测定动荷载本身的动力特性，如动力荷载的大小、自振频率等。

（二）检测方案进行桥梁结构动荷载之前，应编写试验方案，其主要内容包括：1、试验目的和依据；2、试验项目和主要测试参数，确定试验荷载工况，并设计测点布置图，每一测点均应有编号，给出测点布置图；3、根据试验项目和要求，选择试验仪器设备，计划设备布置方案；4、制定试验日程，明确人员分工，使测试过程做到统一指挥，有序进行；5、提出试验过程中需要业主配合的有关事项，如：联系方式、提供电源、必要的脚手架和及时的交通管制等。

（三）仪器设备桥梁结构振动测试的测试传感器，主要包括：应变传感器和振动响应传感器。

应变传感器可以采用和静态应变测试相同的应变片，振动响应传感器主要测试动态位移、速度和加速度，采用的传感器主要有加速度传感器和拾振器。

动载试验常用的仪器、仪表的使用精度和测量范围如表1所示。

表1 桥梁结构动载试验常用仪器及技术参数（四）作业指导书1、桥梁结构振动测试的目的桥梁结构的动载测试是研究桥梁结构的自振特性和车辆动力荷载与结构的耦合振动特性，是判断桥梁结构运营状况和承载能力的重要指标。

2、准备工作动载试验前，首先应按照试验方案进行准备工作，其内容主要包括：（1）搜集与试验桥梁有关的设计资料和图纸，详细研究确定试验荷载；（2）现场调查桥上和连接线线路状况、线路容许速度和车量实际过桥速度；（3）了解有关试验部位情况，确定导线布置和布线方案以及仪器安放位置的确定；（4）对拟开展试验的项目和测试点，进行理论分析计算，得出试验荷载作用下结构的应力、位移及自振频率，以便与实测值进行比较分析。

桥梁结构动态荷载试验方案及结果分析一、引言桥梁作为城市交通重要的基础设施之一，其承载能力的安全性和可靠性至关重要。

为了确保桥梁结构在实际使用过程中能够安全可靠地承受各种荷载，动态荷载试验是必不可少的评估手段之一。

本文旨在探讨桥梁结构动态荷载试验方案及结果分析。

二、动态荷载试验方案1. 试验目标动态荷载试验的首要目标是评估桥梁结构在实际使用荷载下的动态响应特性，如振动频率、加速度等。

此外，试验还应考虑桥梁在临时荷载或地震等异常情况下的响应能力，以确保桥梁具备足够的抗震能力。

2. 试验装置为了模拟真实的动态荷载条件，试验中需要使用相应的试验装置。

常见的试验装置包括动力振动台、液压缸、振动板等。

根据桥梁结构的特点和试验目标，选择合适的试验装置非常重要。

3. 试验布置试验前需要确定试验布置方案，包括试验点的选择和布设方式。

试验点的选择应涵盖桥梁的各个关键部位，并且要充分考虑结构的几何形状和荷载传递路径。

试验布设方式通常有单点激励、多点同步激励等，具体选择应结合试验目标和试验装置的特点进行。

4. 试验荷载试验荷载是动态荷载试验中的核心内容，包括静态荷载和动态荷载。

静态荷载通常是桥梁使用阶段的标准荷载，如行车荷载、人行荷载等。

动态荷载则可以通过地震模拟或者实际的交通载荷模拟得到。

根据试验目标和具体情况，确定合适的试验荷载是保证试验准确性的关键。

5. 试验参数及采集在动态荷载试验过程中，需要对试验参数进行准确的采集和记录。

试验参数可以包括桥梁结构的振动加速度、位移、应力等。

为了确保数据的准确性和可靠性，选择合适的传感器并进行合理的布置非常重要。

三、试验结果分析1. 数据处理试验结束后，需要对采集到的试验数据进行处理。

数据处理可以包括滤波、转换和归一化等步骤，以消除噪声和提取有效信息。

根据试验目标，可以采用频域分析、时域分析等方法对数据进行进一步处理。

2. 结果分析根据试验数据的处理结果，可以进行桥梁结构的动态响应分析。

桥梁荷载试验内容提要⏹1.荷载试验基本知识⏹2.荷载试验准备工作⏹3.静力荷载试验⏹4. 动态荷载试验⏹5.桥梁检测相关图片第一章：荷载试验的基本知识桥梁荷载试验就是一种比较直观评定桥梁承载力的方法。

1.1 荷载试验的定义是通过对结构进行脉动测试、汽车的行车、跳车、刹车激振或共他方式的激振试验测试桥梁结构上各控制部位的动挠度、动应变、模态参数，然后通过模态参数识别结构的损伤。

静力荷载试验是将静力荷载作用在桥梁上的指定位置，测试结构的静应变（应力）、位移（挠度）和裂缝等项目，推断桥梁结构在荷载作用下的工作状态，评定结构的承载能力和安全性能是否符合设计和使用的要求。

荷载试验动态荷载试验（1）工程检验性质：1）验收性荷载试验2）鉴定性荷载试验（2）最大荷载量：1）基本荷载试验2）轻型荷载试验3）重型荷载试验分类主要内容（1）脉动试验（2）跑车试验（3）跳车试验（4）刹车试验荷载试验的条件1.2荷载试验的条件（1）竣工验收前的新建、改建、扩建和加固的中桥、大桥、特大桥及特殊结构桥梁满足下列条件的桥梁须做荷载试验（2）投入使用后最近五年内未进行荷载试验的桥梁（3）经定期检测评定等级为D级或不合格级，且采用其它检测方法仍难以确定其整体性能和使用功能的桥梁（4）验证结构设计理论的实验性桥梁（5）对于设计中动态问题突出的特大跨度桥梁（如地震区、沿海飓风区、考虑船舶撞击的桥梁），应进行特殊设计的动态荷载试验（6）其它有需要进行承载能力鉴定的桥梁1.3荷载试验的目的新建桥梁1）检验桥梁设计施工质量荷载试验目的既有桥梁2）判定桥梁结构的实际承载力3）验证桥梁结构的设计理论和设计方法1）确定桥梁结构的承载能力及营运条件2）分析桥梁病害原因及其变化规律1.4荷载试验的主要内容荷载试验主要内容包括：1）明确荷载试验的目的2）试验准备工作3）荷载试验的方案拟定4）荷载试验的测点设置与测试仪器、设备组配5）荷载试验的加载等级控制与试验过程安全控制6）试验数据分析与结构性能评定7）试验报告编写一般的，以上荷载试验内容主要包含在三个阶段：一般的，以上荷载试验内容主要包含在三个阶段桥梁结构的考察和试验准备（1-2）加载试验与观测（3-5）测试结果的分析与评定（6-7）第二章：荷载试验的准备工作2.1 试验方案1）试验要求：目的、类型、项目和依据标准。

桥梁荷载试验校验系数1. 背景介绍桥梁作为一种重要的交通运输设施，承载着行车和行人的重量。

在桥梁设计和施工过程中，荷载试验是不可或缺的一步。

荷载试验的目的是验证设计的合理性，确保桥梁在使用过程中具有足够的安全性和稳定性。

荷载试验校验系数是评估桥梁荷载试验结果的指标，通过对试验数据进行校验，可以验证设计理论的准确性，并为后续工程提供参考。

2. 荷载试验的意义桥梁荷载试验是在桥梁建成之后进行的一项重要测试。

通过荷载试验，可以验证和评估桥梁的质量和安全性，以及设计参数的准确性。

具体意义如下：2.1 确保桥梁结构的安全性荷载试验可以评估桥梁结构的安全性，包括边界条件下的承载能力、挠度、位移等参数。

通过试验结果，可以判断桥梁结构是否满足设计要求，对于超载情况或者设计缺陷，及时进行修正和改进。

2.2 验证设计理论的准确性荷载试验可以验证和评估设计理论的准确性，比如结构强度理论、土壤力学理论等。

通过试验数据的校验，可以判断设计参数是否合理，为后续工程提供依据。

2.3 确定荷载试验校验系数荷载试验校验系数是评估试验结果的重要指标，包括荷载系数、变形系数等。

该系数可以用于修正设计参数、验证设计理论，并提供桥梁设计和施工的参考依据。

3. 荷载试验校验系数的计算方法荷载试验校验系数的计算方法主要包括根据试验数据计算最大承载力和挠度等参数，以及校验和修正设计参数的方法。

具体计算步骤如下：3.1 数据采集与处理在荷载试验过程中，需要采集桥梁的应力、应变、挠度等数据。

通过传感器和测量设备采集数据，并进行处理和分析，得到桥梁在不同荷载作用下的响应情况。

3.2 最大承载力的计算根据试验数据和分析方法，可以计算桥梁在最大荷载作用下的承载能力。

一般通过应力-应变关系曲线计算最大承载力，并与设计参数进行对比。

3.3 挠度的计算挠度是评估桥梁变形和稳定性的重要指标。

根据试验数据和变形理论，可以计算桥梁在荷载作用下的挠度，并与设计要求进行对比。

桥梁结构荷载试验桥梁结构荷载试验是对桥梁的承载能力和安全性能进行评估的重要手段之一、通过对桥梁进行不同类型荷载的施加，可以模拟实际使用情况下的力学行为和响应，对桥梁结构的设计和施工提供科学依据。

下面将详细介绍桥梁结构荷载试验的内容和步骤。

一、荷载试验的目的：1.评估桥梁结构的承载能力和安全性能；2.验证桥梁设计和施工的可靠性和合理性；3.提供桥梁结构的实际受力和变形信息。

二、荷载试验的类型：1.静载试验：施加静力荷载，直接测量桥梁结构的应力、应变、挠度等参数，评估结构的变形和破坏特性。

2.动载试验：施加动力荷载，观测桥梁的振动响应，分析结构的固有频率、模态形态等信息。

三、荷载试验的步骤：1.准备工作：确定试验桥梁的类型、形式、规模和试验荷载，制定试验计划。

2.安装测点：在桥梁结构上布置压力传感器、应变计、位移计等测点，用于记录和监测试验过程中的受力和变形情况。

3.施加荷载：根据试验计划，选择适当的荷载方式，施加在桥梁上，如车辆、锚固装置等。

4.数据采集：使用数据采集系统实时记录和存储试验过程中的测量数据。

5.观测记录：观察试验过程中的变形和破坏情况，并记录下来。

6.分析评估：根据试验数据和观测记录，对桥梁结构的承载能力和安全性进行评估分析。

7.结果验证：将试验结果与设计要求和规范标准进行验证，判断桥梁结构是否满足要求。

8.报告总结：根据试验结果和分析，编制试验报告，总结试验过程和结论，提出对桥梁结构的改进建议。

四、荷载试验的注意事项：1.试验过程中要保证试验桥梁的稳定性和安全性，避免试验荷载造成过大的变形和破坏。

2.正确选择试验荷载的类型和大小，保证试验结果的可靠性和准确性。

3.严格按照试验计划和步骤进行试验，确保试验的规范性和可重复性。

4.在试验中及时记录和保存试验数据和观测记录，确保数据的完整性和可靠性。

5.结果分析和评估应基于科学的理论和方法，确保评估的准确性和客观性。

6.报告总结应清晰、准确地表达试验过程和结果，提出合理的改进建议。
