第9章多高层房屋结构2

高层建筑结构的荷载计算高层建筑结构的竖向荷载包括自重等恒载及使用荷载等活载，其计算方法与一般建筑结构类似，在此不再重复。

本章主要介绍在高层建筑结构设计中起主导作用的水平荷载—风荷载和地震荷载作用的计算方法。

第一节 风荷载空气流动形成的风遇到建筑物时，在建筑物表面产生的压力或吸力即建筑物的风荷载。

风荷载的大小主要和近地风的性质、风速、风向有关；和该建筑物所在地的地貌及周围环境有关；同时和建筑物本身的高度、形状以及表面状况有关。

垂直于建筑物表面上的风荷载标准值可按下式计算：0ωµµβωz s z k =式中：k ω为风荷载标准值（kN/m 2）；z β为z 高度处的风振系数；s µ为风荷载体型系数；z µ为风压高度变化系数； 0ω为基本风压（kN/m 2）。

1. 基本风压0ω我国《建筑结构荷载规范》（GB50009-2001），《全国基本风压分布图》中给出的基本风压值0ω，是用各地区空旷地面上离地10m 高、重现期为30年的10min 平均最大风速0υ（m/s ）计算得到的，基本风压值1600/200υω=（kN/m 2）。

荷载规范给出的0ω值适用于多层建筑；对于一般高层建筑和特别重要的或有特殊要求的高层建筑可按《全国基本风压分布图》中的数值分别乘以1.1和1.2采用。

2. 风压高度变化系数z µ表1 风压高度变化系数风速大小与高度有关，一般近地面处的风速较小，愈向上风速逐渐加大，但风速的变化与地貌及周围环境有关。

在近海海面、海岛、海岸、湖岸及沙漠地区，地面空旷，空气流动几乎无阻挡物（A 类粗糙度），风速随高度的增加最快；在中小城镇和大城市的郊区（B 类粗糙度），风速随高度的增加减慢；在有密集建筑物的大城市市区（C 类粗糙度），和有密集建筑群，且房屋较高的城市市区（D 类粗糙度），风的流动受到阻挡，风速减小，因此风速随高度增加更缓慢一些。

表1列出了各种情况下的风压高度变化系数。

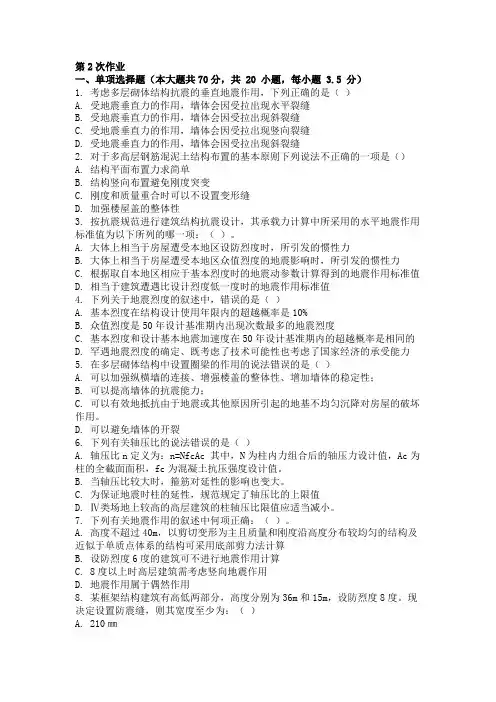

第2次作业一、单项选择题（本大题共70分，共 20 小题，每小题 3.5 分）1. 考虑多层砌体结构抗震的垂直地震作用，下列正确的是（）A. 受地震垂直力的作用，墙体会因受拉出现水平裂缝B. 受地震垂直力的作用，墙体会因受拉出现斜裂缝C. 受地震垂直力的作用，墙体会因受拉出现竖向裂缝D. 受地震垂直力的作用，墙体会因受拉出现斜裂缝2. 对于多高层钢筋混泥土结构布置的基本原则下列说法不正确的一项是（）A. 结构平面布置力求简单B. 结构竖向布置避免刚度突变C. 刚度和质量重合时可以不设置变形缝D. 加强楼屋盖的整体性3. 按抗震规范进行建筑结构抗震设计，其承载力计算中所采用的水平地震作用标准值为以下所列的哪一项：（）。

A. 大体上相当于房屋遭受本地区设防烈度时，所引发的惯性力B. 大体上相当于房屋遭受本地区众值烈度的地震影响时，所引发的惯性力C. 根据取自本地区相应于基本烈度时的地震动参数计算得到的地震作用标准值D. 相当于建筑遭遇比设计烈度低一度时的地震作用标准值4. 下列关于地震烈度的叙述中，错误的是（）A. 基本烈度在结构设计使用年限内的超越概率是10%B. 众值烈度是50年设计基准期内出现次数最多的地震烈度C. 基本烈度和设计基本地震加速度在50年设计基准期内的超越概率是相同的D. 罕遇地震烈度的确定、既考虑了技术可能性也考虑了国家经济的承受能力5. 在多层砌体结构中设置圈梁的作用的说法错误的是（）A. 可以加强纵横墙的连接、增强楼盖的整体性、增加墙体的稳定性；B. 可以提高墙体的抗震能力；C. 可以有效地抵抗由于地震或其他原因所引起的地基不均匀沉降对房屋的破坏作用。

D. 可以避免墙体的开裂6. 下列有关轴压比的说法错误的是（）A. 轴压比n定义为：n=NfcAc 其中，N为柱内力组合后的轴压力设计值，Ac为柱的全截面面积，fc为混凝土抗压强度设计值。

B. 当轴压比较大时，箍筋对延性的影响也变大。

《钢结构》课程教学大纲一、课程基本信息课程名称：钢结构课程代码：56030120课程类别：专业课学时： 64学时学分：4学分理论教学：56学时实践教学：8学时二、教学目的及要求课程性质与任务1、课程性质《钢结构》是土木工程专业学生的一门必修的主要专业基础课。

课程教学的目的是使学生掌握钢结构材料、构件和连接的基础知识，熟悉一些常用钢结构构件的计算原理；了解民用和工业建筑中常用钢结构房屋的特点，基本设计方法，计算简图与内力分析，并能按有关专业规范或规程进行钢结构的整体设计、截面计算和构造处理。

通过本课程的学习，使学生能解决钢结构设计施工中的一些技术问题，为以后从事施工管理、设计工作打下基础。

2、课程任务⑴ 了解钢结构的特点、历史、现状及发展前景；⑵ 掌握钢结构材料的工作性能；⑶ 掌握钢结构基本构件及连接的性能、受力分析与设计计算；⑷ 了解钢结构体系的组成原理和典型结构形式的设计要点。

三、教学内容（含各章节主要内容、学时分配，并注明重点、难点）大纲正文第一章绪论（2学时）本章讲授要点：1、了解钢结构的特点和应用；2、钢结构的设计原则；3、了解钢结构的发展方向。

重点：无。

难点：无。

第二章钢结构的材料（4学时）本章讲授要点：1、了解钢结构所使用钢材的要求；2、掌握钢材的主要性能和影响钢材性能的因素；3、了解钢材破坏形式和不同情况下的荷载效应；4、熟悉钢材类别和钢材选用的原则。

重点：钢材的主要性能和影响钢材性能的因素、钢材类别和钢材选用的原则。

难点：钢材的主要性能和影响钢材性能的因素。

第一节钢材的主要性能一、钢材的破坏形式二、单向受拉时的性能三、冷弯性能四、冲击韧度第二节影响钢材性能的主要因素一、化学成分的影响二、成材过程的影响三、影响钢材性能的其他因素第三节钢材的疲劳一、常幅疲劳二、变幅疲劳第四节建筑钢材的规格和选用一、钢结构对材料的要求二、钢的种类三、钢材的选择四、钢材的规格第三章钢结构的连接（8学时）本章讲授要点：了解钢结构的连接方法及各自的特点；掌握焊接和普通螺栓、高强度螺栓连接的计算。

第一篇多层与高层建筑结构砖混结构：一般所指是由钢筋混凝土楼（屋）盖和砖墙承重的结构体系。

混合结构房屋是指同一房屋结构体系中采用两种或者两种以上不同材料组成承重结构。

目前一般所指是由钢筋混凝土楼（屋）盖和砖墙承重的结构体系（也称砖混结构）。

墙体构造要求：1.须注意横墙间距的大小、2.纵墙宜尽可能贯通，3.墙体要适当加设壁柱。

4、墙体要适当设置伸缩缝。

5、墙体要适当设置沉降缝钢筋混凝土楼盖根据施工方法的不同，可分为装配式和现浇式。

装配式楼盖的选型中，铺板式楼盖是当前最常用的一种形式。

常用的预制铺板的截面形式有：实心平板，空心板和槽形板。

房屋采用空心板，走道采用实心平板或槽形板为宜。

现浇式楼盖的结构形式有：单向板肋形楼盖和双向板肋形楼盖。

单向板肋梁楼盖荷载传递路线为：板—次梁—柱（或墙）--基础—地基双向板肋梁楼盖荷载传递路线为：板—梁—柱（或墙）--基础—地基现浇式楼盖结构平面布置就是在建筑平面上进行梁、板的布置。

肋梁楼盖一般由板、次梁和主梁三种构件组成。

第二章框架结构体系框架是由梁和柱刚性连接的骨架结构。

框架的结构特点就在于“刚节点”。

框架结构由梁板式结构和无梁式结构组成。

梁板式结构由梁、板、柱三种基本构件组成。

多用于多层与高层房屋建筑上。

无梁式结构式有板和柱子组成的结构实质是无梁楼盖结构。

按框架的施工方法划分可分为四类：现浇整体式框架、装配式框架、半现浇框架、装配整体式框架。

按承重结构划分：全框架、内框架。

按框架的构件划分：短柱单梁式、长柱单梁式、组合单元式。

装配式接头形式：梁与柱的接头：1暗牛腿刚接方式、2明牛腿刚接方式柱与柱的接头方式：木式焊接连接。

梁与板的接头方式：叠合梁式。

框架的布置：主要承重框架横向布置、主要承重框架纵向布置、主要承重框架纵横两向布置。

现浇无梁楼盖结构由板、柱帽及柱子组成。

装配式无梁楼盖结构由跨中板、柱上板和柱帽组成。

双向板式由双向跨中板、柱上板和柱帽组成。

第三章剪力墙结构体系剪力墙主要效能在于提高房屋的抗侧力刚度。

建筑构造（2）讲义第一章高层建筑构造第一节高层建筑概况一、高层建筑发展的原因和过程二、高层建筑的分类（一）、高层建筑按层数及高度分类1、世界高层建筑委员会建议按高层建筑的高度分四类：第一类9~16层（最高到50m）第二类17~25层（最高到75m）第三类26~40层（最高到100m）第四类40层以上（即超高层建筑）2、我国对高层建筑的定义有如下规定：《建筑设计防火规范》GB50016—20145.1.1民用建筑根据其建筑高度和层数可分为单、多层民用建筑和高层民用建筑。

高层民用建筑根据其建筑高度、使用功能和楼层的建筑面积可分为一类和二类。

民用建筑的分类应符合表5.1.1的规定。

表5.1.1 民用建筑的分类于100m的民用建筑为超高层建筑。

《建筑设计防火规范》GB 50016—2014附录A 建筑高度和建筑层数的计算方法A.0.1 建筑高度的计算应符合下列规定：1 建筑屋面为坡屋面时，建筑高度应为建筑室外设计地面至其檐口与屋脊的平均高度；2 建筑屋面为平屋面（包括有女儿墙的平屋面）时，建筑高度应为建筑室外设计地面至其屋面面层的高度；3 同一座建筑有多种形式的无眠时，建筑高度应按上述方法分别计算后，取其中最大值；4 对于台阶式地坪，当位于不同高程地坪上的同一建筑之间有防火墙分隔，各自有符合规范规定的安全出口，且可沿建筑的两个长边设置贯通式或尽头式消防车道时，可分别计算各自的高度。

否则，应按其中建筑高度最大者确定该建筑的建筑高度；5 局部突出屋顶的瞭望塔、冷却塔、水箱间、微波天线间或设施、电梯机房、排风和排烟机房以及楼梯出口小间等辅助用房占屋面面积不大于1/4者，可不计入建筑高度；6 对于住宅建筑，设置在底部且室内高度不大于2.2m的自行车库、储藏室、敞开空间，室内外高差或建筑的地下或半地下室的顶板面高出室外设计地面的高度不大于1.5m的部分，可不计入建筑高度。

（二）、高层建筑按功能要求分类：教材（三）、高层建筑按体型分类1、板式高层建筑——建筑平面呈长条形的高层建筑，其体型如板状。
