地质勘探断层破碎带钻孔位置泥浆与护壁堵漏技术探讨摘要：水泥浆的护壁堵漏为当前在钻探施工当中运用最为广泛的技术之一。
水泥浆护壁的堵漏施工当中，由于各类缘故造成堵漏的失败情况，依照水泥浆护壁的堵漏失败原因，在灌注技术方面来对使水泥浆护壁堵漏效果得到提升以及防止孔内发生事故方面应注意问题进行研究。
关键词：地质勘探；断层破碎带；钻孔位置；泥浆护壁堵漏技术1工程概况受鄂尔多斯市金泽龙泰商贸有限公司委托，我单位对其所属“青海省格尔木市高雪西铜金矿普查”探矿权项目进行普查地质工作。
主要目的是应用地、物、地表工程及适量钻探等综合手段，以前人工作成果为依托，对已圈定的AS1和AS3异常进行深入检查评价。
通过本轮普查力争找到一个可供进一步工作的基地。
勘探工程质量良好，主要用于揭露和验证物探激电异常。
钻探岩心采取率82～88%，终孔直径75毫米。
设计钻孔均为85°斜孔，孔斜观测一般每隔100米使用钻孔测斜仪观测一次，经观测钻孔孔深小于100米的顶角误差均小于0.5°，孔深300米内的钻孔顶角误差为0.5°～1°，符合质量要求。
每个钻孔结束后，项目施工的钻孔均进行封孔，深部用水泵灌注，浅部从钻孔灌入。
灌入325#水泥进行灌浆封孔处理。
封孔质量基本符合要求。
钻孔原始班报表要求数据准确，内容齐全，符合质量要求。
所有施工的钻孔均进行了简易水文观测，通过钻孔水文地质观测所收集的资料能满足划分含水层的要求。
钻探目的：铜金矿地质勘探。
钻探任务：钻探施工100～400m取心钻孔，并协助进行孔内测井等工作。
具体要求：（1）孔深100～400m（具体孔深待甲方根据钻探施工中的地质条件确定）；（2）终孔直径φ76mm；（3）开孔倾角60～75º，开孔方位角由甲方在钻机安装时确定；（4）全孔取心，岩心采取率≥80％；矿心采取率≥85％（5）孔斜率：钻孔顶角变化每百米≤1.5°；（6）协助完成其他地质工作；（7）其余钻孔质量标准严格按照施工质量要求严格按《地质岩心钻探规程》（DZ/T0227—2010）及《铜、铅、锌、银、镍、钼矿地质勘查规范》（DZ/T0214—2002）中六项质量要求执行。
第四讲钻孔冲洗与护壁堵漏第一部分：钻孔冲洗液一、冲洗液概述1、冲洗液的定义：用于钻孔冲洗的液体和气体，统称为“冲洗介质”，习惯上叫冲洗液。
2、冲洗液的功用排除、携带和悬浮岩粉；冷却钻头；润滑钻头、钻具，降低回转阻力；保护孔壁，平衡地层压力，防止塌孔、掉块、漏失、井喷、超径、缩径等复杂情况具有良好的效果；软化和破碎岩石；传递动力，驱动孔底钻具；保护岩矿心、传递孔内信号。
3、冲洗液的种类及适用条件①清水。
适应于稳定地层钻进时的钻孔冲洗。
②泥浆。
由粘土、水和处理剂共同组成的悬浮液和胶体溶液的混合物。
适应于复杂地层钻进时的钻孔冲洗与护壁。
土为分散相，水为分散介质。
③乳状液。
两种互不相溶的液体（如水和油）加入乳化剂后，经强力搅拌而制成的稳定的胶体的一种冲洗液，乳状液具有良好的润滑性能，有利于钻具开高转速。
适应于小口径金刚石钻进稳定地层时的钻孔冲洗。
④空气。
以压缩空气为钻孔循环介质。
适应于沙漠、干旱缺水、高山缺水、严重漏失地层和永冻层钻进时的钻孔冲洗。
⑤无固相冲洗液。
由无机盐和有机高分子（或聚合物）配制而成的，不含粘土或其它固相的冲洗液。
适应于裂隙发育、易坍塌和轻微膨胀的地层钻进时的钻孔冲洗。
⑥气液混合液（泡沫冲洗液、低密度冲洗液）。
通过泡沫剂向水中充以气形成稳定的气液混合体的冲洗液。
适应于低压油层和水层、严重漏失和供水困难的地区以及寒冷冰冻地区钻进时钻孔的冲洗护壁。
⑦饱和盐水冲洗液。
盐溶于水中形成的饱和盐水冲洗液。
适应于钻进冻结岩层、岩盐层及可溶性岩层钻孔冲洗。
4、钻孔冲洗方式与地表循环系统①钻孔冲洗方式②地表循环系统A、组成：地表循环系统由水源箱（池）、水泵及吸水管、高压胶管、循环槽、沉淀坑（池）等组成。
B、作用：为了净化冲洗液，即将冲洗液携带上来的岩粉、岩屑通过自然沉淀排除掉一部分。
二、泥浆概论1、泥浆的基本概念：由粘土、水和化学处理剂共同组成的悬浮液和胶体溶液的混合物。
其中，粘土作为分散相（固相），水作为分散介质（液相），组成固－液分散体系。

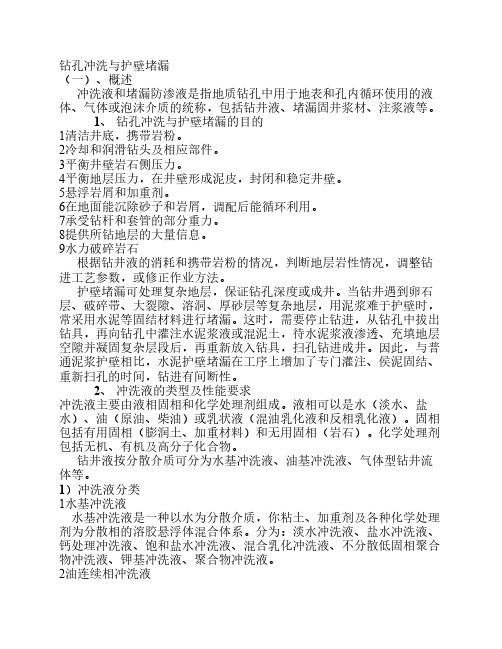

钻孔冲洗与护壁堵漏（一）、概述冲洗液和堵漏防渗液是指地质钻孔中用于地表和孔内循环使用的液体、气体或泡沫介质的统称，包括钻井液、堵漏固井浆材、注浆液等。
1、钻孔冲洗与护壁堵漏的目的1清洁井底，携带岩粉。
2冷却和润滑钻头及相应部件。
3平衡井壁岩石侧压力。
4平衡地层压力，在井壁形成泥皮，封闭和稳定井壁。
5悬浮岩屑和加重剂。
6在地面能沉除砂子和岩屑，调配后能循环利用。
7承受钻杆和套管的部分重力。
8提供所钻地层的大量信息。
9水力破碎岩石根据钻井液的消耗和携带岩粉的情况，判断地层岩性情况，调整钻进工艺参数，或修正作业方法。
护壁堵漏可处理复杂地层，保证钻孔深度或成井。
当钻井遇到卵石层、破碎带、大裂隙、溶洞、厚砂层等复杂地层，用泥浆难于护壁时，常采用水泥等固结材料进行堵漏。
这时，需要停止钻进，从钻孔中拔出钻具，再向钻孔中灌注水泥浆液或混泥土，待水泥浆液渗透、充填地层空隙并凝固复杂层段后，再重新放入钻具，扫孔钻进成井。
因此，与普通泥浆护壁相比，水泥护壁堵漏在工序上增加了专门灌注、侯泥固结、重新扫孔的时间，钻进有间断性。
2、冲洗液的类型及性能要求冲洗液主要由液相固相和化学处理剂组成。
液相可以是水（淡水、盐水）、油（原油、柴油）或乳状液（混油乳化液和反相乳化液）。
固相包括有用固相（膨润土、加重材料）和无用固相（岩石）。
化学处理剂包括无机、有机及高分子化合物。
钻井液按分散介质可分为水基冲洗液、油基冲洗液、气体型钻井流体等。
1）冲洗液分类1水基冲洗液水基冲洗液是一种以水为分散介质，你粘土、加重剂及各种化学处理剂为分散相的溶胶悬浮体混合体系。
分为：淡水冲洗液、盐水冲洗液、钙处理冲洗液、饱和盐水冲洗液、混合乳化冲洗液、不分散低固相聚合物冲洗液、钾基冲洗液、聚合物冲洗液。
2油连续相冲洗液油连续相冲洗液是一种以油（柴油、原油）为分散介质、以加重剂、各种化学处理剂及水等为分散相的溶胶悬浮混合体系。
其主要组成是原油、柴油、加重剂、化学处理剂和水。
矿区复杂地层钻进护壁堵漏措施胡 栋（新疆维吾尔自治区有色地质勘查局７０１队，新疆 昌吉 ８３１１００）摘 要：通过对新疆富蕴县别也萨麻斯矿区复杂地层条件下，钻进中护壁与堵漏方法与应用进行研究，归纳总结复杂地层条件下堵漏与护壁经验，采用水泥护壁堵漏能提高成孔率。
关键词：富蕴县；锂矿；钻探；护壁堵漏中图分类号：Ｐ６３４．８ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１８）０５－０２４９－２Plugging measures of drilling wall in complex strata of mining areaHU Dong（Ｔｈｅ ７０１ ｔｅａｍ ｏｆ ｔｈｅ Ｘｉｎｊｉａｎｇ Ｕｙｇｕｒ Ａｕｔｏｎｏｍｏｕｓ Ｒｅｇｉｏｎ Ｎｏｎｆｅｒｒｏｕｓ Ｇｅｏｌｏｇｉｃａｌ Ｐｒｏｓｐｅｃｔｉｎｇ Ｂｕｒｅａｕ， Ｃｈａｎｇｊｉ ８３１１００，Ｃｈｉｎａ）Abstract: Ｔｈｒｏｕｇｈ ｔｈｅ ｓｔｕｄｙ ｏｆ ｔｈｅ ｍｅｔｈｏｄ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｗａｌｌ ｐｒｏｔｅｃｔｉｏｎ ａｎｄ ｌｅａｋａｇｅ ｂｌｏｃｋｉｎｇ ｉｎ ｔｈｅ ｃｏｍｐｌｉｃａｔｅｄ ｓｔｒａｔａ ｏｆ ｔｈｅ Ｆｕｙｕｎ Ｃｏｕｎｔｙ ｏｆ Ｆｕｙｕｎ Ｃｏｕｎｔｙ， Ｘｉｎｊｉａｎｇ， ｔｈｅ ｅｘｐｅｒｉｅｎｃｅ ｏｆ ｌｅａｋａｇｅ ａｎｄ ｗａｌｌ ｐｒｏｔｅｃｔｉｏｎ ｕｎｄｅｒ ｃｏｍｐｌｅｘ ｆｏｒｍａｔｉｏｎ ｃｏｎｄｉｔｉｏｎｓ ｉｓ ｓｕｍｍａｒｉｚｅｄ， ａｎｄ ｔｈｅ ｐｏｒｅ ｆｏｒｍｉｎｇ ｒａｔｅ ｃａｎ ｂｅ ｉｍｐｒｏｖｅｄ ｂｙ ｕｓｉｎｇ ｔｈｅ ｃｅｍｅｎｔ ｗａｌｌ ｔｏ ｐｌｕｇ ｔｈｅ ｌｅａｋａｇｅ．Keywords: Ｆｕｙｕｎ Ｃｏｕｎｔｙ；Ｌｉｔｈｉｕｍ Ｏｒｅｓ；Ｄｒｉｌｌｉｎｇ；Ｗａｌｌ ｐｌｕｇｇｉｎｇ护壁又称护孔。
城市周刊2019/30 CHENGSHIZHOUKAN ８５岩芯钻探钻孔的护壁与堵漏刘涛 山东省核工业二四八地质大队摘要：本文主要从探讨钻探施工中的孔壁失稳分析及稳定孔壁基本原理，在实践中摸索出了几种护壁堵漏方法与工艺；本文针对复杂地层的护壁堵漏问题，改善孔内工况，合理处理孔内坍塌等问题所取得的经验和措施，对同类矿区的钻探施工具有推广应用价值。
关键词：深孔岩芯；钻探；技术；护壁堵漏随着我国地质勘察工作的不断深化，地质找矿的重点已经不再局限于地表和浅部矿体，而是将目光投向于隐伏矿和深部矿，这一工作转变离不开深孔岩芯钻探技术的支持。
作为一种重要的地质勘探手段，岩芯钻探技术对于提高钻探效率和质量具有重要意义。
为了有效探讨护壁堵漏方法，改善孔内工况，合理处理孔内坍塌等问题，促进钻探工程的可持续发展，根据不同地层条件，采取不同的护壁与堵漏手段，是实现钻探生产高效率，低成本的有效方法，也是我们今后钻探生产中应继续着重研究解决的主要课题[1]。
一、护壁与堵漏方法与工艺（1）冲洗液护壁。
针对地区地层特点，泥页岩地层采用抑制性冲洗液。
泥页岩地层即为水敏性地层，主要表现为缩径、造浆、分散。
以蒙脱石为主的泥页岩，采用高抑制性泥浆体系。
主要措施：尽可能降低泥浆的滤失量，避免大量自由水进入地层；向冲洗液中加入K﹢或NH 4﹢等，提高冲洗液的抑制能；充分利用高分子聚合物的吸附、交联及包被作用；加入沥青类产品，对孔壁上的毛细管通道具有封堵作用。
介绍几种常用冲洗液：聚合物的包被作用。
水溶性高聚物吸附在岩层表面，形成高分子吸附膜，包被岩层，同时封闭其微裂隙及层理，增强胶结强度。
无固相钻井液配方：水+PHP+广谱护壁剂（GSP）。
含有KCl、KOH 或KHm、KPAM 等处理剂的钻井液，K+有两种作用，一是离子交换，K+离子进入蒙脱石晶层中，形成伊利石结构；二是晶格固定，K+离子直径与粘土六方晶格大小相符，离子交换后嵌入六方晶格，起封闭作用。
作用：1.清洗孔底，冷却钻头清洗效果取决于流体的种类、流速和介质的粘滞性。
冷却钻头的效果取决于介质热容量、粘滞性大小。
2.悬浮和携带岩粉取决于冲洗介质的类型、数量、流体的特性参数、钻孔的结构、钻具的结构。
3.润滑钻具和钻头取决于冲洗介质的润滑能力。
4.保护孔壁①流体具有一定密度；②抑制性；③流速和流态5.其他方面的作用①破碎岩石（直接、间接）；②孔内的动力介质；③孔内信息的载体表面活性剂的概念与表面活性水溶液的基本性质概念：指在加量很小时，就能大幅度降低分散介质（水）的表面张力，当达到一定浓度时，表面张力不再下降而保持恒定，从而实现洗涤、润滑、乳化等作用的物质。
基本性质：①两亲性，HLB（亲水亲油平衡值）加和性②溶液表面上的吸附性③溶液内部的胶团形成特性主要功用：①润湿作用：物体表面由固气界面——固液界面②乳化作用：降低油——水界面张力，使油均匀分散在水中形成稳定体系③发泡作用：降低水——气表面张力④分散作用：增容作用⑤润滑作用2.临界胶束浓度的概念及其影响因素概念：指表面活性剂在表面形成一个单分子的膜，而在溶液内部形成胶束（团）的最低浓度。
（c.m.c）影响因素：①碳氢链的长度。
每增加一个-CH2-，效率提高一倍，c.m.c变小。
②亲油基的结构。
支链、取代基等，有增大。
③亲水基的类型。
离子型<非离子型。
④温度。
T低，能量低，利于吸附。
⑤pH；⑥矿化度；⑦有机反离子的影响。
C-H链增长，c.m.c变小。
3.表面活性剂的HLB值、作用、HLB值的加和性HLB值：亲水亲油平衡值作用：衡量表面活性剂亲水性与亲油性之间关系的物理量。
小于7亲油。
加和性：A、B两种活性剂，且HLB A、HLB B，将A、B混合HLB混合=HLB A x+HLB B（1-x）可确定乳化剂的HLB值4.乳状液的性质、特点、配制方法及影响乳状液稳定和类型的因素概念与性质：指一种或几种液体以细小液珠形式均匀分散在另一种与之互不相容的液体中所形成的分散体系。
第11章钻孔冲洗液及护壁堵漏钻孔冲洗液：钻探过程中孔内使用的循环冲洗介质。
主要功能是冷却钻头、带出岩屑、保护孔壁等。
按介质的成分不同可分为“清水钻孔冲洗液(drilling water fluid)”、“泥浆钻孔冲洗液(drilling mud fluid)”、“泡沫钻孔冲洗液(drilling foam fluid)”等。
护壁与堵漏：是岩心钻探复杂地层处理的主要内容。
复杂地层处理不当将从多方面影响钻探施工：使钻进中断，效率骤降，质量难以保证，事故多而成本高，对生产进度的影响往往超过岩石可钻性的影响。
钻孔冲洗液及护壁堵漏是保证钻进安全、高效、持续进行的重要技术五环节，对效率、质量、安全均有重大影响。
1 钻孔冲洗1.1 钻孔冲洗液测量原理及方法性能对钻进的影响指标钻乳状液气体孔类型o/w乳状液水基无粘土冲泥浆（细分散—粗分散—不分散低固相）清水洗油基其它功能液护壁（护壁与破孔壁作用的控制）功用冷却、润滑钻头、钻具悬浮、携带岩屑1.2 泥浆以粘土为分散相、水或油为分散介质的固—液分散体系叫做泥浆。
1. 泥浆性能指标主要有：粘度、比重、失水量、含砂量、静切力、胶体率、pH值。
它们对钻进工作的影响分别是：（1）比重：平衡地层压力（2）粘度：反映了泥浆的流动性，起稳定孔壁的作用。
（3）含砂量：影响设备和钻具磨损。
（4）失水量与泥皮：稳定孔壁。
（5）静切力、表示悬浮岩粉能力的大小。
（6）胶体率：表示泥浆的聚沉能力。
（7）酸碱值：表示泥浆性能稳定情况。
2. 冲洗液种类：（1）气体：高压空气。
（2）液体：清水、乳状液、饱和盐水溶液、泥浆。
（3）泡沫：由气体、液体及发泡剂等组成。
3. 常用泥浆处理剂种类及作用：有加重剂（重晶石粉）：增大比重平衡压力增粘剂（植物胶）：增加泥浆粘度稀释剂（Na2CO3）：降低粘度改善流动性降失水剂（PHP）：降失水量提高泥皮质量絮凝剂（CaCl2）：抑止粘土水化性能防坍塌pH值（NaOH）：增加Na+提高分散性4 水基泥浆按分散程度划分类型，反映了泥浆体系的发展变化。
《钻孔冲洗与护壁堵漏》实验指导书一、泥浆性能的测定方法一）、实验目的1．了解测定泥浆基本性能所用仪器2．掌握泥浆性能常用测定仪的使用与操作方法 二）、实验内容1．泥浆比重、粘度、失水量、切力、含砂量、固相含量、胶体率、pH 值、润滑性等主要性能测定所用仪器的结构。
2．测定上述性能的方法。
三）、测定方法及步骤 （一）1002型比重秤 1．仪器1002型比重秤由泥浆杯1、横梁8、游动砝码6和支架5组成，在横梁上有调重管9和水平泡3，其结构如图。
2．测定步骤 ① 校正比重秤先在泥浆杯中装满清水，盖好杯盖，把游码移到刻度1时，如水平泡位于中间，则仪器是准确的；如水平泡不在中间，可在调重管内取出或加入重物来调整。
②倒出清水，将待测泥浆注入杯中，盖好杯盖，擦净泥浆杯周围的泥浆，移动砝码使横梁成水平状态（水平泡位于中间）。
游码左侧所示刻度即为泥浆比重。
（二）1006型泥浆粘度计 1．仪器粘度计由漏斗和量筒组成，构造如图2。
量筒由隔板分成两部分，大头为500毫升，小头为200毫升。
漏斗下端是直径为5毫米、长为100毫米的管子。
2．测定步骤将漏斗垂直，用手握紧用手指堵住管口。
然后用量筒两端，分别装200毫升和500毫升泥浆倒入漏斗。
将量筒500毫升一端朝上放在漏斗下面，放开手指同时时以秒表计时。
流出500毫升泥浆所需时间（秒），即为所测泥浆的粘度（视粘度）。
使用仪器前，应用清水对粘度计进行校正，该仪器测量清水的粘度为15秒。
若误差在±1秒以内，可用下式计算泥浆的实际粘度。
实际粘度=实测清水粘度实测泥浆粘度 15（三）ZNN 型旋转粘度计ZNN型旋转粘度计有手摇两速、电动两速与电动六速三种。
主要用于测量泥浆的流变参数。
仪器结构如图所示。
1．工作原理电机经过传动装置带动外筒恒速旋转，借助于被测液体的粘滞性作用于内筒一定的转矩，带动与扭力弹簧相连的内筒旋转一个角度。
该转角的大小与液体的粘性成正比。
于是液体的粘度测量转换为内筒转角的测量。
2．仪器结构（六速旋转粘度计）①动力部分双速同步电机转速 750、1500转/分电机功率 7.5、15瓦电源电压 220伏②变速部分转速 3、6、100、200、300、600转/分速度梯度 5、10、170、340、511、1022秒-1③测量部分扭力弹簧、刻度盘与内外筒组成测量系统。
内筒与轴锥度配合，外筒卡口联接。
④支架部分采用托盘升降被测容器。
3．操作方法A．准备①将仪器与电源相接。
启动马达，变更调速杆位置。
检查传动部分运转是否良好，有无幌动与杂音，以及调速机构是否灵活可靠。
②卸下外筒，检查内筒是否上紧，内外筒表面有无杂物，是否清洁。
核查无误后，再将外筒装好。
③按下键扭，以300转/分和600转/分观察外筒的偏摆量，如偏摆量大于0.5毫米，要取下外筒调转180度重新装配。
④检查刻度盘0位，如刻度盘0位不对指针，松开固定螺钉，调0后将螺丝固紧。
B．操作①将刚搅拌好的泥浆倒入样品杯刻度线处（350毫升），立即放置于托盘上，上升托盘使液面至外筒刻线处。
拧紧手轮，固定托盘。
②迅速从高速到低速进行测量，待刻度盘读数稳定后，分别记录各转数下的读数。
③测静切力时，应先用600转/分搅拌1分钟，静止1分钟后将变速手把置于3转/分。
读出刻度盘上最大的读数。
再将液体搅拌后静止10分钟，按上述方法读出刻度盘上最大读数。
4．计算 ①牛顿流体绝对粘度 η=φ300（MPa ·s ） ② 塑性流体表观粘度 η=21Ф600 （MPa ·s ）塑性粘度 ηP =Ф600-Ф300 （MPa ·s ） 动切力 τd =0.511(Ф300-ηP ) (Pa)静切力 τ初=0.511×Ф3 (Pa) （10s ） τ终=0.511×Ф3 (Pa) （10min ） ③假塑性流体流性指数 n=3.322lg 300600ΦΦ（无因次）稠度系数 K=n511511.0300Φ⨯ （Pa 秒n）④粘塑性流体 极限高剪粘度 21η=1.195(2110021600Φ-Φ) 卡森动切力 21v τ=1.510[(6)100Φ2160021Φ-] ⑤结束a ．关闭电源开关，松开托盘手轮，移开量杯；b ．轻轻取下内外筒，清洗内外筒并且擦干，再将外筒装好。
5．注意事项①外筒装卸。
一手握外转筒，另一手握住外筒顺时针转动，使上筒的卡口对准外转筒内的销子然后取下外筒。
装上外筒时，应使外筒的槽口对准好外转筒内的销子，再逆时针旋转外筒即可，切忌碰撞内筒。
②内筒装卸。
一手紧握内筒轴，一手内旋内筒装卸，切勿弄歪内筒轴。
③长途搬运时，一定要卸下内筒，装好外筒，以防止内筒轴被撞弯。
④扭力弹簧刚度的调整不准随意进行。
（四）ZNS 型泥浆失水测定仪该仪器是将泥浆用二氧化碳气体加压的情况下，测量泥浆的失水量。
当泥浆在7kg/cm 2压力作用下，30分钟内通过截面为45.3cm 2过滤面渗透出的水量，以毫升表示。
同时可以测得泥浆失水后泥饼的厚度，以毫米表示。
1．仪器结构ZNS 型失水量测定仪，主要由气源10，减压阀8，放空阀6，泥浆杯4，量筒1、支架等组成，其结构如图所示。
2．测定步骤①先将支架放在平稳的台面上。
②将减压阀、压力表、气源等组件通过方形凸位安装在支架方形孔内。
③将减压阀手柄退出，使减压阀处于关死状态，此时无输出，然后关死放空阀。
④装好气瓶并拧紧盖。
顺时针旋转减压手柄，使压力表指示在5kg/cm2。
⑤以左手拿住泥浆杯，用食指堵住泥浆杯气接头小孔，倒入被测泥浆，高度以低于密封圈2—3毫米为最好，放好密封圈，铺平一张滤纸，拧紧泥浆杯盖，然后将泥浆杯连接在三通接头上，将20毫升量筒放在泥浆杯下面，对准出液孔。
⑥迅速将放空阀退回一圈，微调减压阀手柄，使压力表指示为7kg/cm2。
泥浆杯内保持7kg/cm2的恒定状态，当见到第一滴滤液开始记时，30分钟时取下量筒，退出减压阀手柄关死减压阀，顺时针转动放空阀1圈半左右，放空阀打开，泥浆杯内剩余气体被放出，取下泥浆杯，打开泥浆杯盖取出滤纸，洗净泥饼上的浮浆，测量泥饼厚度。
⑦冲洗擦干泥浆杯，泥浆杯盖、密封圈。
并烘干杯盖滤网。
⑧记录下量筒内失水量。
为缩短时间一般可测7.5分钟失水量乘以2，必要时即需测30分钟的失水量。
（五）ZNG型泥浆固相含量测定仪该仪器是根据蒸馏原理。
取一定量（20毫升）泥浆，用高温（电加热）将其蒸干，然后进行固相称量，算出固相成分之重量或体积的百分含量。
仪器主要是由蒸馏器1，加热棒2，电线接头3，冷凝器4，量筒5等组成（见图5）。
1．操作步骤①拆开蒸馏器，放平泥浆杯；充分搅拌泥浆，将其倒满泥浆杯。
轻轻的将泥浆杯盖放在杯口上，使多出泥浆溢出并擦干净，此时泥浆杯内泥浆为20毫升。
轻轻的抬起杯盖，将粘附在杯盖底部的泥浆刮回到泥浆杯中。
为防止蒸馏过程中泥浆沸溢，向泥浆杯中加入3—5滴抗泡剂，然后扭上套筒。
②将加热棒旋紧在套筒上部（应直立放置），将蒸馏器插入泥浆箱后面小孔内，并将20毫升百分刻度量筒夹在冷凝器导流管口处，以收集冷凝液。
③连接电路进行蒸馏，同时记时，通电3—5分钟，第一滴冷凝液流出，直到泥浆被蒸干不再有冷凝液流出（大约需20—40分钟）。
④拔出电线插头，切断电源，用环架取下蒸馏器淋水冷却，拆开蒸馏器，用刮刀刮下泥浆杯及加热棒，套筒上固相成分，然后称量，计算出固相百分含量。
⑤记下量筒冷凝液的体积，用于计算或作为参考。
若冷凝液水与油分层不清，可加入2—3滴破乳剂。
2．注意事项①用完后清洗蒸馏器和冷凝器孔，擦干加热棒，然后将其风干。
②电源电压为220V交流，波动范围可在180～230V，注意不能超压。
③通电时间不要太长，一般30分钟左右，蒸干即可。
④使用一段时间后，要检查一下电线接头和电源插头，防止短路和断路。
（六）LNH 型泥浆含砂量测定器1．泥浆含砂量是指泥浆中不能通过200号筛网（相当于直径大于0.75毫米）砂子体积的百分比。
2．仪器由过滤筒，漏斗和玻璃量筒组成。
3．测定方法①加入泥浆（20或40毫升），再加入一定量水不超过160毫升，用手指盖住筒口，摇匀，倒入过滤筒内，边倒边用水冲洗，直至泥浆冲洗干净，网上仅有砂子为止。
②将漏斗放在玻璃量筒上，过滤筒倒置套在漏斗上，用水把砂子冲入玻璃量筒内，等砂子沉到底部细管后，读出含砂量容积，计算出砂子体积的百分含量。
（七）胶体率测定瓶1．胶体率：是表示泥浆中粘土颗粒分散和水化程度。
2．仪器：胶体率测定瓶（也可用100毫升量筒代替）。
3．测定步骤①将100毫升泥浆装入胶体率测定瓶中，将瓶塞塞紧，静止24小时后，观察量筒上部澄清液的体积（毫升数）。
②胶体率以百分数表示胶体率（%）=100100澄清液体积（八）pH 值测定方法 1．比色法用广泛试纸。
撕下一小条pH 试纸，浸入泥浆滤液或泥浆中，观察其颜色变化，并与比色板颜色相比，相一致即为泥浆的pH 值。
2．用PHS —2型酸度计 ①工作原理PHS —2型酸度计是利用玻璃电极和甘汞电极对被测溶液中不同酸度产生的直流电势，输入到一台用参量振动深度负反馈的直流放大器，以达到pH 值指示的目的。
②主要技术性能 a ．测量范围： pH ：0～14pHmV ：0～+1400mV ，0～-1400mV b ．最小分度： pH ：0.02pHmV：2mVc．仪器使用环境条件环境温度：0～40℃电源电压：220V±10%d．被测溶液温度范围：0～60℃③仪器调节器。
④测定pH值的操作方法a．电极安装先将电极夹子夹到电极杆上，再将玻璃电极夹在夹子上，电极插在插口内，并用小螺丝扭紧，甘汞电极夹在中央夹子上，其引线连接在接线柱上，玻璃电极下端玻璃球泡应比甘汞电极陶瓷芯端稍高一些。
b．校正测定pH值时，先按下按键7，读数开关5保持不按下状态，左上角指示灯应亮，予热数分钟。
调节温度调节器11在被测溶液温度值上。
将分档开关2放在“6”，调节零点调节器10使其指示在pH“1”。
将分档开关2放在校正位置，调整校正调节器3，使其指针在满度。
将分档开关2放在“6”位置，重复检查pH“1”位置。
c．定位将中性标准缓冲溶液置于试杯中，查出该温度下的pH值。
按下读数开关5。
调解定位调节器4，使其指示在该标准缓冲溶液的pH值（即分档开关2的指示数加表面上指示值），并摇动试杯使指示稳定为止，重复以上操作进行调节。
d．测量将读数开关5放开。
用蒸馏水清洗电极头部，并用滤纸吸干，移下电极至被测溶液中，并不断摇动溶液杯。
将读数开关5按下，调节分档开关2读出指示值。
⑤注意事项a．新的或长期不用的玻璃电极球泡在使用前，应放在蒸馏水中浸泡48小时，每次用完应浸泡在蒸馏水中，玻璃电极球泡壁薄易碎，操作时应小心。
