LTE接入问题分析

业务速率质量优化时考虑的内容不同
• 与TD-S类似需要考虑覆盖、干扰、小区用户数的影响 • 需要考虑带宽配置对速率的影响 • 需要考虑天线模式对速率的影响 • 需要考虑时隙比例配置、特殊时隙配置对速率的影响 • 需要考虑功率配置对速率的影响 • 需要考虑下行控制信道占用符号数对速率的影响
干扰问题分析的重点和难点不同
© ZTE Corporation. All rights reserved.
覆盖问题分类（RSRP占主导）
弱覆盖（覆盖空洞）
越区覆盖
保证网络的连续 覆盖；
使实际覆盖与规划 一致，解决孤岛效 应导致的切换掉话 问题；
上下行不平衡
从上行和下行链 路损耗是否平衡 角度出发，解决 因为上下行覆盖 不一致的问题；
解决越区覆盖问题
Ø避免扇区天线的主瓣方 向正对道路传播；对于此 种情况应当适当调整扇区 天线的方位角，使天线主 瓣方向与街道方向稍微形 成斜交，利用周边建筑物 的遮挡效应减少电波因街 道两边的建筑反射而覆盖 过远的情况
Ø在天线方位角基本合理 的情况下，调整扇区天线 下倾角，或更换电子下倾 更大的天线。调整下倾角 是最为有效的控制覆盖区 域的手段。下倾角的调整… 包括电子下倾和机械下倾 两种，如果条件允许优先 考虑调整电子下倾角，其 次调整机械下倾角
解决无主导小区问题
Ø针对无主导小区的区域，确 定网络规划时用来覆盖该区域 的小区，应当通过调整天线下 倾角和方向角等方法，增强某 一强信号小区（或近距离小区） 的覆盖，削弱其他弱信号小区 （或远距离小区）的覆盖。
Ø如果实际情况与网络规划有 出入，则需要根据实际情况选 择能够对该区域覆盖最好的小 区进行工程参数的调整。
RF优化的基本流程图
RF优化开始

单验流程
功能验证
下载测试：测试前我们要找到小区的好点进行功能验证，好点的要求是 RSRP>=-75dBm，SINR>=25dB左右，下载速率要求D频段要达到80mbps以上我 们在实测过程要求测到85mbps以上。F频段要求达到60mbps以上。
上传测试：上传测试也要求在好点上进行验证，D、F频段都要求速率达到 8mbps以上。
单验流程
D频段：
编号 1
2
3
4
5 6 7
F频段：
编号 1
2
3
4
5 6 7
测试项 PING时延
FTP 下载均值 FTP 下载峰值 FTP 上传均值 FTP 上传峰值 Attach成功率 数据业务掉线率
测试项 PING时延 FTP 下载均值 FTP 下载峰值 FTP 上传均值 FTP 上传峰值 Attach成功率 数据业务掉线率
项执行情况统计，实时监控测试执行情况。
Probe功能简介
• 3、工程参数管理 • 支持工程参数导入、导出、删除等操作。LTE工参表字段需要按照要
求设置。在此给出各网络制式工程参数的必选字段和可选字段。
• 4、测试地图管理 • 支持室外地图、室内地图、图层控制管理、显示图例配置等。
• 5、测试数据视图 • 实时监控测试数据，采用图表视图和列表视图混合的形式，更加直观
100%
0%
单验流程 • 测试截图下载、上传：
单验流程
测试前需要根据待测站点分布和当地情况选择合适的测试路线，路线选择原则如下： 测试路线尽量经过所有待测主服务小区的覆盖区域，尽可能跑全待测基站周围所有主要街道； 测试路线尽量考虑当地的行车习惯，减少过红绿灯时的等待时间。
下图是区域站点功能测试中选择测试路线的示意图：

一、掉话问题两类
1、异常RRC connection Release,网络设备异常。

2、RRC重建失败。

二、掉话问题具体原因：
1、弱覆盖
2、干扰
3、切换失败，邻区参数配置不正确，目标小区工作不正常（传输误码，负荷高接纳拒绝）
4、邻区漏配，无法切换
5、越区覆盖，导致参考信号污染或邻区漏配引起切换掉话。

6、拥塞，引起多项指标恶化。

7、设备异常，终端或网络设备异常。

三、RRC重建立触发的原因有如下几种情况：
（1）UE检测到无线链路失败，主要包括：上下行RLC达到最大重传次数；上/下行失步，随机接入失败等原因
（2）切换失败（包括同系统、异系统切换）
如果切换失败，UE会发起RRC重建立请求，并将重建立原因封装在RRC重建立请求消息中。

（3）底层指示完整性保护失败
由于信令的完整性保护失败发生RRC重建立，例如UE和基站的加密以及完整性保护算法不一致，这类原因不常见，通常为终端的问题。

（4）RRC重配失败
RRC重配置的目的是修改RRC连接，在如下场景会发生RRC重配置：建立、修改或者释放无线承载时；执行切换时；建立、修改或释放测量配置等。

1.2.1 资源分配失败导致 RRC 连接建立失败
话统指标项
指标 ID 1526727083 1526728485 1526728486 1526729949 指标名称 L.RRC.SetupFail.ResFail L.RRC.SetupFail.ResFail.SRS L.RRC.SetupFail.ResFail.PUCCH erSpec 指标描述 资源分配失败而导致 RRC 连接建立失败的次数 因为 SRS 资源分配失败而导致 RRC 连接建立失败的次数 因为 PUCCH 资源分配失败而导致 RRC 连接建立失败的次数 用户数规格受限导致的 RRC 连接建立失败次数 关联指标项 指标 ID
1.2.8 核心网问题
话统指标项 指标 ID
1526728276 指标名称
L.E-RAB.FailEst.MME 指标描述
核心网触发的 E-RAB 建立失败次数 定位思路： 1. 首先确认问题出现的时间点及涉及范围； 2. 与核心网确认是否在此期间进行过相关操作； 3. 根据日志分析是否为 TOP 终端问题；
1526727379 指标名称
er.Max 指标描述
小区内的最大用户数
资源分配失败导致的 RRC 连接建立失败，按照原因细分有 SRS 资源分配失败、 PUCCH 资源分配失败、用户数规格受限三种： 1、 SRS/PUCCH 资源分配失败处理方法： （1） 打开 SRI 自适应开关（SriAdaptiveSwitch），自适应调整 SRI 调度周期
话统指标项 指标 ID
152672827715267299511526729952 指标名称
L.E-RAB.FailEst.TNLL.E-RAB.FailEst.TNL.DLResL.E-RAB.FailEst.TNL.ULRes 指标描述

LTE接入失败的原因及优化方法
对于LTE网络来说，在不同的接入阶段产生接入失败的常见 原因是有差异的。在问题排查过程中主要从以下6个方面进行。
（1）基站故障 对基站告警、各板件工作状态进行检查，如果存在明显影响业务的告
警，应及时处理告警，然后复测或者指标观察； 有时基站无告警，但基站工作状态异常，影响小区接入，此时一般为
任务4 接入问题分析
接入失败原因
LTE接入失败的原因及优化方法
开始
常见原因
LTE 接 入 优 化 分 析 思 路
UE搜网
正常
随机接入正常RR源自接入正常NAS、鉴权
正常
E-RAB建立
失败
1、覆盖差
2、终端不支持
3、SIM未开LTE功能
1、基站异常（RRU、板件故障等） 失败 2、功率参数、功控参数不合理
基站软件错误或者存在隐性故障，处理此类问题需要设备厂家研发部门的支 持，此类问题较少，但解决问题周期较长。
LTE接入失败的原因及优化方法
（2）无线环境差 无线环境差主要有弱覆盖、无主覆盖、干扰，现象就是RSRP差、SINR
差，直接影响是无法接入或者接入时延变长。优化方法参见路测优化章节。 （3）终端问题
LTE接入失败的原因及优化方法
（4）参数问题 功率参数、切换和重选参数对于接入也有影响，特别是在功率参
数方面。对于初始接入影响较大，例如：上下行功率不平衡造成终端 Preamble 的功率攀升不够，从而接入失败；重选参数设置不合理造成重选 时终端占用小区不合理导致接入失败。 （5）核心网问题
核心网问题会导致E-RAB异常、鉴权失败等，从而影响接入性能。 核心网问题一般为大面积接入问题或者一个号段问题，影响范围较大。如果 遇到大面积无法接入、鉴权失败，一般需要核心网进行trace或者健康检查。

16
3．切换命令 这里的切换命令是指带有 mobilityControlInfo的重配 置命令， mobilityControlInfo里包含 了目标小区的PCI、T304 等其他接入的所有配置。
17
4．目标小区接入 终端在目标小区使用源小区在切换命令中带的接入配置进行接入，终端反 馈重配置完成，标志切换结束。但实际上重配置完成消息在收到切换命令 后就已经组包完成并发送，在目标侧的随机接入可认为是由重配置完成消 息发起的目标侧随机接入过程。
5
RRC建立原因类型
NAS过程 Attach Tracking Area Update Detach
Service Request
RRC建立原因 MO-signalling MO-signalling MO-signalling MO-data（建立业务承载请求资源） MO-data（上行信令请求资源） MT-access（响应寻呼） MO-data（主叫CSFB） MT-access（被叫CSFB） Emergency（CSFB Emergency call）
呼叫类型 originating signalling originating signalling originating signalling originating calls originating calls terminating calls originating calls terminating calls
2．测量报告丢失分析 在LTE切换过程中，UE会根据 eNodeB下发的测量控制完成相
应的测量内容，并将测量结果 上报给eNodeB，但在UE上报测 量报告后，并不代表eNodeB就 一定收到或者eNodeB一定会处
理，那么这必将产生切换失败。 UE不断地上报测量报告，但在 eNodeB并未收到相应的内容， 最终导致链路释放。

版本BUG 完保未过 网络异常
定时器设置不合理 过于苛刻导致
上行干扰 1 PUCCH Power差 2 RRU 上行干扰
下行干扰 无DCI0,SR发送最 大次数 UL_DATA
切换异常 1 邻区关系； 2 切换参数
RLC发送最大次数 后RLF
UL_DATA后随机接 入不成功,MSG1~4 转随机接入
前台掉线率统计方法
路测软件CNT掉线定义如下：
1 UE发送rrcConnectionReestablishmentRequest 但无对应的 rrcConnectionReestablishmentComplete消息； 2 出现rrcConnectionRelease消息，但不包括： 2.1系统间切换网络侧释放; 2.2用户未激活，网络侧释放资源情况(User Inactivity) 2.3 CSFB的网络侧释放
RRCConnectionRelease
3
4
ERAB异常释放
目前ERAB异常释放的原因有8种，MME异常释放因为未测试，暂未纳入统计 范畴；
E-RAB abnormal Release 1.Release by ENB due to HO Fail 2.Release by ENB due to Radio Link Failure 3.Release by ENB due to Reestablish Fail 4.Release by ENB due to Other Abnormal Reason 5.Release by ENB Through E-RAB Release Procedure due to Overload Control 6.Release by ENB Through E-RAB Release Procedure due to Cell Block Or Reset 7.Release by ENB Through E-RAB Release Procedure due to S1 Link Error

LTE的随机接⼊及接⼊失败原因分析LTE的随机接⼊随机接⼊是终端在开始和⽹络通信之前的接⼊过程，是保证通信建⽴的决定性环节，随机接⼊过程直接影响到系统的性能。

随机接⼊过程的⽬的是为数据传输分配资源或者取得上⾏同步。

随机接⼊过程分为两种类型：同步随机接⼊过程和⾮同步接⼊过程。

当UE已经和系统取得上⾏同步时，UE的随机接⼊过程称为同步随机接⼈；当UE没有和系统取得上⾏同步时，或者在丢失上⾏同步的情况下称为⾮同步随机接⼊。

LTE中随机接⼊过程的场景在LTE中，有5种情况将会触发随机接⼊过程：1. 从RRC_IDLE状态开始初始接⼊。

2. RRC连接重建⽴过程。

3. 切换。

4. UE处于RRC_CONNECTED状态，UE要接收新的下⾏数据，但是上⾏⾮同步，需要随机接⼊过程建⽴同步。

5. UE处于RRC_CONNECTED状态，UE要发送新的上⾏数据，但是上⾏⾮同步或者是没有PUCCH资源可以传输SR信息，此时需要随机接⼊过程。

LTE随机接⼊过程的模式LTE随机接⼊过程有两种模式：竞争接⼊和⾮竞争接⼊。

1. 基于竞争接⼊对于前⾯提到的随机接⼊应⽤的5种场景，都可以触发基于竞争的随机接⼊过程。

在这个过程中，UE随机的选择⼀个前导序列，这可能导致多个UE同时选择相同的前导序列发送，结果发⽣碰撞，所以需要⼀个竞争解决过程来处理。

2. 基于⾮竞争接⼊对于前⾯提到的随机接⼊应⽤的场景3（切换）和场景4(接收新的下⾏数据)，eNodeB可以通过分配⼀个特定的前导序列给UE，来避免竞争。

正常的下⾏链路或者上⾏链路的数据传输出现在随机接⼊过程之后。

LTE接⼊失败原因分析⽬前FDD LTE常见接⼊失败主要包括：RRC连接建⽴失败鉴权失败ERAB建⽴问题FDD LTE接⼊失败分析流程RRC连接建⽴失败原因1. 弱信号起呼导致呼叫信令流程未能完成2. 上⾏RACH问题3. ⼩区重选问题4. 设备异常5. 拥塞问题鉴权加密失败原因1. MAC Failure2. Synch failureE-RAB建⽴失败原因1. 弱信号起呼2. 来⾃UE/MME侧的拒绝3. 参数配置不合理4. 拐⾓效应5. 设备异常。

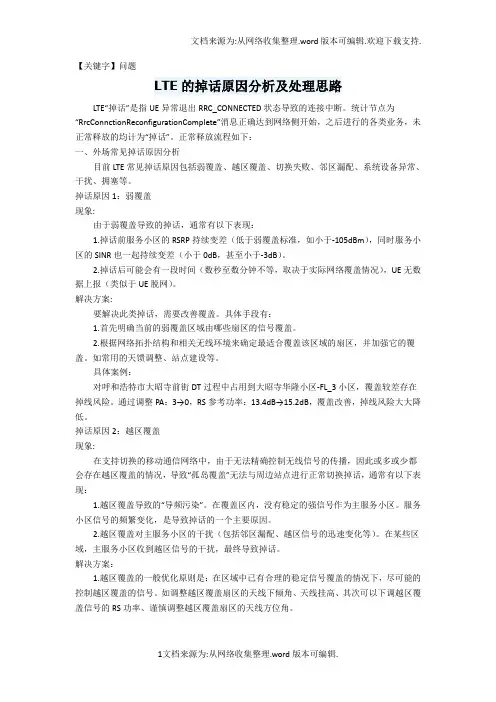

【关键字】问题LTE的掉话原因分析及处理思路LTE“掉话”是指UE异常退出RRC_CONNECTED状态导致的连接中断。

统计节点为“RrcConnctionReconfigurationComplete”消息正确达到网络侧开始，之后进行的各类业务，未正常释放的均计为“掉话”。

正常释放流程如下：一、外场常见掉话原因分析目前LTE常见掉话原因包括弱覆盖、越区覆盖、切换失败、邻区漏配、系统设备异常、干扰、拥塞等。

掉话原因1：弱覆盖现象:由于弱覆盖导致的掉话，通常有以下表现：1.掉话前服务小区的RSRP持续变差（低于弱覆盖标准，如小于-105dBm），同时服务小区的SINR也一起持续变差（小于0dB，甚至小于-3dB）。

2.掉话后可能会有一段时间（数秒至数分钟不等，取决于实际网络覆盖情况），UE无数据上报（类似于UE脱网）。

解决方案:要解决此类掉话，需要改善覆盖。

具体手段有：1.首先明确当前的弱覆盖区域由哪些扇区的信号覆盖。

2.根据网络拓扑结构和相关无线环境来确定最适合覆盖该区域的扇区，并加强它的覆盖。

如常用的天馈调整、站点建设等。

具体案例：对呼和浩特市大昭寺前街DT过程中占用到大昭寺华隆小区-FL_3小区，覆盖较差存在掉线风险。

通过调整PA：3→0，RS参考功率：13.4dB→15.2dB，覆盖改善，掉线风险大大降低。

掉话原因2：越区覆盖现象:在支持切换的移动通信网络中，由于无法精确控制无线信号的传播，因此或多或少都会存在越区覆盖的情况，导致“孤岛覆盖”无法与周边站点进行正常切换掉话，通常有以下表现：1.越区覆盖导致的“导频污染”。

在覆盖区内，没有稳定的强信号作为主服务小区。

服务小区信号的频繁变化，是导致掉话的一个主要原因。

2.越区覆盖对主服务小区的干扰（包括邻区漏配、越区信号的迅速变化等）。

在某些区域，主服务小区收到越区信号的干扰，最终导致掉话。

解决方案：1.越区覆盖的一般优化原则是：在区域中已有合理的稳定信号覆盖的情况下，尽可能的控制越区覆盖的信号。

CIO设置不合理导致RRC连接重建问题处理【现象描述】进行TD-LTE网络DT测试过程中，车辆行至某两个小区边缘区域时，终端发起原因值为otherfailure的RRC重建，之前无RRC异常释放、RRC重建失败、切换失败等事件。

【原因分析】使用Assistant对测试Log进行分析，信令RRCReestablishAttempt原因值为otherfailure。

上图所示为RRC重建事件点，可看出重建发生在两小区边缘地带，不存在掉线等异常事件。

但此时主服务小区RSRP值为-69，而邻区RSRP值为-53，电平差值较大。

【分析流程】首先需要检查基站、传输等状态是否异常，排查基站、传输等问题后再进行分析。

整个切换过程异常情况我们分为几个阶段：测量报告发送后是否收到切换命令，收到重配命令后是否成功在目标测发送MSG1，成功发送MSG1之后是否正常收到MSG2；在某一环节出现问题我们可查询相应处理流程进行排查。

由于终端未收到切换命令，可能有两种情况：1、基站未收到测量报告（可通过后台信令跟踪检查）：检查覆盖点是否合理，主要是检查测量报告点的RSRP,SINR等覆盖情况，确认终端是否在小区边缘，或存在上行功率受限情况（根据下行终端估计的路损判断）。

如果是该情况，按照现场情况调整覆盖，及切换参数，解决异常情况2、基站收到了测量报告：2.1基站未向终端发送切换命令情况：（1）确认目标小区是否为漏配邻区（2）需要检查是否目标小区未向源小区发送切换响应，或者发送HANDOVER PREPARATION FAILUE信令，在这种情况下源小区也不会向终端发送切换命令。

2.1基站向终端发送切换命令情况：主要检查测量报告上报点的覆盖情况，是否为弱场，或强干扰区域，优先建议通过工程参数解决覆盖问题，若覆盖不易调整则通过调整切换参数优化具体分析流程图如下：图1 流程图【分析过程】根据Serving+nighboring Cell图中显示，虽然服务小RSRP值还处于正常水平，但此时邻区电平值已高于服务小区16dBm，服务小区RSRQ已降低到-20。

LTE网络优化分析报告一、引言LTE（Long Term Evolution）是第四代无线通信技术，具有高速率、低时延、分组交换以及平坦的IP体系等优势，已经成为全球主流的移动通信网络技术。

然而，在LTE网络部署和运营过程中，仍然面临一些网络质量问题和优化挑战。

本报告针对LTE网络的优化进行了深入分析和研究，总结出可行的优化方案和建议，以提升网络性能和用户体验。

二、网络问题分析1.LTE网络覆盖问题：在实际应用中，LTE网络的覆盖范围存在一定的限制，尤其是在室内和复杂地理环境下容易出现盲区和弱覆盖区域。

2.LTE网络干扰问题：不同频段之间和相邻基站之间的干扰是LTE网络中一个主要的质量问题。

另外，周围的信号干扰，如电力线干扰和室内杂散干扰也会影响网络性能。

3.LTE网络容量问题：随着用户数量和用户对数据流量需求的增加，LTE网络容量可能成为限制网络性能和用户满意度的一个瓶颈。

高速率用户和热点区域的需求更加迫切。

4.LTE网络切换问题：在LTE网络中，切换是保证用户业务连续性和网络质量的关键。

网络切换过程中可能存在瞬时中断和延迟等问题。

三、优化方案和建议1.LTE覆盖优化方案：-合理规划增加基站覆盖，特别是在人口密集区、室内和边缘区域等盲区和弱覆盖区域。

- 利用Sector Splitting和MIMO等技术，提升基站的覆盖范围和容量。

- 利用Femtocell和Picocell等微型基站技术，增强室内覆盖和边缘区域覆盖效果。

2.干扰优化方案：-通过频率选择、频率规划和功率分配等手段，减小同一频段或相邻基站之间的干扰。

-引入干扰消除和干扰对消等技术，减小外部信号和杂散的影响。

3.容量优化方案：-通过增加基站数量、增加信道带宽和将MIMO技术用于高容量覆盖区域，提升LTE网络的容量。

- 对于高速率用户和热点区域，可以采用Small Cell、Carrier Aggregation等技术，增加网络的处理能力。

TD-LTE接入问题分析课程目标：●掌握LTE随机接入基本过程●理解LTE随机接入主要参数●理解PRACH信道规划思路●掌握一般接入问题的分析思路●掌握常见接入故障的解决方法目录第1章初始接入概述 (1)1.1初始接入信令流程 (1)1.2随机接入信令IE查看 (3)第2章接通率分析思路 (6)2.1随机接入问题分析 (6)2.1.1MSG1发送后是否收到MSG2 (8)2.1.2MSG3是否发送成功 (9)2.1.3MSG4是否正确接收 (9)2.2鉴权、加密问题分析 (10)2.3E-RAB建立问题分析 (10)第3章接入问题案例解析 (11)3.1MSG1多次重发未响应 (11)3.1.1问题现象 (11)3.1.2问题分析和解决 (12)3.1.3总结 (16)3.2MSG4冲突检测定时器超时 (17)3.2.1问题现象 (17)3.2.2问题分析 (19)3.2.3解决方法和验证 (24)第I页图目录图1-1初始接入信令流程图 (1)图1-2SIB2rach_Config (3)图1-3SIB2Prach_Config (4)图1-4CNT中msg1截图 (5)图2-1接通率分析思路 (6)图2-2基于竞争的随机接入 (7)图2-3MSG1分析思路 (8)图2-4MSG4fail分析思路 (10)图3-1MSG1多次发送未响应 (11)图3-2MSG1无响应时的RSRP (12)图3-4msg4fail(QCAT) (19)图3-5msg4fail cause(QCAT) (20)图3-6正常起呼随机接入过程(QCAT) (20)图3-7正常起呼PDCCH decoding Result(QCAT) (21)图3-8正常起呼PDSCH统计(QCAT) (21)图3-9多次PDCCH未收到PDSCH(QCAT) (21)图3-10UE收到第一次PDCCH的解码(QCAT) (22)图3-11UE收到第二次PDCCH的解码(QCAT) (22)图3-12UE未收到PDSCH(QCAT) (23)图3-13UE未收到PDCCH的消息流程(QCAT) (23)图3-14UE未收到PDSCH(QCAT) (24)图3-15第一次msg4fail，随机接入重发后接入成功(QCAT) (24)图3-16随机接入重发后收到PDSCH(QCAT) (25)图3-17第二次msg4fail，随机接入重发后接入成功(QCAT) (25)第II页表目录表3-1修改PRACH检测门限后的接通率 (12)表3-2短呼接通率统计 (17)表3-3未接通呼叫分析 (18)表3-4解码重传PDCCH的MCS为29 (22)第III页第1章初始接入概述在TD-LTE系统中，处于Inactive状态或IDLE状态的UE通过发起attach request或Service Request触发初始随机接入，建立RRC连接，再通过初始直传建立传输NAS消息的信令连接，最后建立E-RAB。

LTE网络优化分析报告分析一、背景随着移动通信技术的不断发展和用户对高速数据业务的需求增加，LTE网络逐渐成为主流无线通信技术。

然而，在实际网络运行中，用户可能会遇到网络质量不佳、信号覆盖区域不广等问题，需要对LTE网络进行优化分析，以提升网络性能和用户体验。

二、问题分析1.网络质量不佳用户在使用LTE网络时，可能会遇到网络延迟高、网速慢等问题，影响了用户的使用体验和满意度。

2.信号覆盖区域不广三、优化方案1.增加基站数量和功率增加基站数量和功率可以提高信号覆盖范围和网络容量，减少用户遇到信号盲区的概率，提升网络质量和用户体验。

2.优化网络参数配置通过调整LTE网络的参数配置，如功率控制、天线倾斜角度等，可以进一步改善信号质量和覆盖范围，减少干扰和盲区。

3.加强网络监控和故障排查建立有效的监控系统，及时发现网络故障和问题，并进行快速解决，可以提高网络的稳定性和可靠性。

4.引入优化工具和算法借助优化工具和算法，对网络进行深入分析和调整，优化网络资源分配和使用效率，提升网络性能和用户体验。

四、优化效果评估通过实施上述优化方案，可以得到以下优化效果：1.网络质量提升通过增加基站和调整参数配置，可以显著提高网络质量，降低延迟和提升网速，提升用户体验和满意度。

2.信号覆盖范围扩大通过增加基站数量和功率，减少信号盲区的出现，提高信号覆盖范围，使更多用户能够正常使用网络业务。

3.故障处理效率提升加强网络监控和故障排查，能够快速发现和解决网络故障，提高网络稳定性和可靠性，并减少用户遇到问题的概率。

4.网络资源利用率提高通过引入优化工具和算法，优化网络资源的使用效率，提高网络性能的同时，减少了资源浪费，实现了资源的最大化利用。

五、结论通过对LTE网络进行优化分析，可以解决网络质量不佳和信号覆盖区域不广的问题，提升用户体验和满意度。

优化方案包括增加基站数量和功率、优化网络参数配置、加强网络监控和故障排查、引入优化工具和算法等。

华为技术有限公司 版权所有 未经许可不得扩散
LTE接入问题分析
P-10

随机接入过程分为基于竞争的随机接入和基于非竞争的随机接入两种基本过程。“RA 测量(小区)(RA.Cell)”统计小区内不同随机接入过程的前导接收次数、RAR发送次数以 及竞争过程中的Contention Resolution发送次数，用于分析随机接入的负载、成功率等 相关情况。
P-17

UE接收SecurityModeCommand UE应：
推演KeNB密钥；

推演与SecurityModeCommand消息中的 integrityProtAlgorithm相关的KRRCint 密钥； 使用SecurityModeCommand 消息中包括的integrityProtAlgorithm指示的算法和 KRRCin密钥，请求底层验证SecurityModeCommand 消息的完整性保护； 如果SecurityModeCommand消息通过了完整性保护验证：推演与 SecurityModeCommand 消息中描述的cipheringAlgorithm相关的 KRRCenc 和 KUPenc 密钥；立即配置底层，使用指定的算法和KRRCint 密钥进行完整性保 护，对随后UE所有接收和发送的消息都需要进行完整性保护；完成此过程后， 配置底层使用之后，配置低层使用KRRCenc和KUPenc密钥和指定的算法进行 加密，加密除SecurityModeComplete消息外的，所有UE接收和发送的消息； 认为将要激活AS安全；将SecurityModeComplete消息提交给底层传输，此 过程结束；否则：继续使用原有配置，而不是使用从接收到的 SecurityModeCommand消息中的配置，不使用完整性保护，也不进行加密。将 SecurityModeFailure 消息提交给底层传输，此过程结束；

LTE室分故障分析引言：LTE（Long Term Evolution）是第四代移动通信技术，室分（In-Building Distributed Antenna System）是为了解决室内无线信号覆盖问题而设计的系统。

然而，由于各种原因，室分系统可能出现故障，影响用户的无线通信质量。

本文将针对LTE室分故障进行分析，并提供解决方案。

一、故障类型及原因：1.无信号故障：室分系统无法接收到室外基站的信号，可能的原因包括天线连接问题、射频馈线故障、设备故障等。

2.信号衰减故障：室分系统接收到室外基站的信号，但信号强度衰减较大，影响室内的无线通信质量。

可能的原因包括射频馈线衰减、馈线连接问题、天线方向问题等。

3.随机掉线故障：室分系统在使用过程中，用户会出现随机的掉线现象，可能的原因包括信号干扰、设备故障、天线方向问题等。

二、故障分析与解决方案：1.无信号故障分析与解决方案：（1）天线连接问题：首先检查天线连接是否松动或脱落，及时进行排除。

（2）射频馈线故障：检查射频馈线是否受损或接触不良，可进行馈线更换或重新连接。

（3）设备故障：检查设备是否正常工作，如有故障，及时维修或更换设备。

2.信号衰减故障分析与解决方案：（1）射频馈线衰减：检查射频馈线是否老化或损坏，及时更换损坏的馈线。

（2）馈线连接问题：检查馈线连接是否紧固，确保连接良好。

（3）天线方向问题：检查天线的指向是否正确，确保信号可覆盖到室内各个区域。

3.随机掉线故障分析与解决方案：（1）信号干扰：检查是否有外部无线信号干扰，如有，采取屏蔽措施或调整室分系统频段。

（2）设备故障：检查室分系统设备是否正常工作，如有故障，及时维修或更换设备。

（3）天线方向问题：检查天线的指向是否正确，确保信号可覆盖到用户所在位置。

三、故障预防：1.定期巡检：定期对室分系统进行巡检，检查设备是否正常工作，馈线连接是否紧固。

2.常规维护：定期对馈线进行检查和清洗，保持良好的连接质量。

ＴＥＬＥｃ ｏＭ ＥＮＧ ｜ Ｎ ＥＥＲＩ ＮＧ ＴＥｃＨ Ｎ｜ ｃｓ ＡＮＤ ｓ ｒ ＡＮＤＡ ＲＤ ｜ ｚＡＴ｜ ｏ Ｎ
Ｔ Ｄ — Ｌ Ｔ Ｅ 接入失败 问题分析及解决
徐 晶’ ，任刚
（ １ 中国移 动通 信 集 团设 计 院有 限公 司，北京 １ ０ ０ ０ ８ ０ ；２ 中国移 动通 信 集 团浙 江有 限公 司 ，
与ｅ Ｎｏ ｄ ｅ Ｂ之间的上行同步和 申请上行资源。Ｒ ＲＣ连
接 建立 是 Ｕ Ｅ向 Ｕ Ｅ发 送 Ｒ ＲＣ Ｃ ｏ ｎ ｎ ｅ ｃ ｔ ｉ ｏ ｎ Ｒ ｅ ｑ ｕ ｅ ｓ ｔ ，
Ｃ ｏ ｍｐ ｌ ｅ ｔ ｅ ，完成 Ｒ ＲＣ连接建立。鉴权流程指的是在 Ｓ ｌ 口上 ，Ｅ ＮＢ发起 Ｕ Ｅ — Ｉ ＮＩ Ｔ Ｉ ＡＬ — ＭＥ Ｓ Ｓ ＡＧ Ｅ到收到核心 网侧发送 的 Ｉ Ｎ Ｉ Ｔ Ｉ ＡＬ — ＵＥ — ｃ ｏ ｎ ｔ ｅ ｘ ｔ — Ｓ ｅ ｔ ｕ ｐ — Ｒ Ｅ Ｑ这之 间
中图分类号
Ｔ Ｎ ９ ２ ９ ． ５
文献标识码
Ａ
文章编号
１ ０ ０ ８ — ５ ５ ９ ９（ ２ ０ １ ３ ）１ ２ － ０ ０ ７ ０ － ０ ４
近两年 中国移动通信集团分别在十几个城市开展 了 Ｔ Ｄ － Ｌ Ｔ Ｅ规模试验 网的建设 ，各设 备厂家 的网络性能 现状差异较大 ，大部分设备 的网络不够 稳定 。单从无线
２ ． ３鉴权流程失败 鉴权 流程 的问题表 现为 以下几个 现象 ： ＵＥ与核 心 网直传消息空 口交互丢失 （ Ｅ ＮＢ侧来看是对应 的上行直
传消息没有收到） ； 核心网直接发送释放命令 ； 核心网 不响应或者响应过慢。
２ ． ４ Ｅ － Ｒ Ａ Ｂ 建立失败

移动L T E V O L T E案例分析汇总Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】广东移动4GTD-LTE详细案例分析案例1：580PreconditionFailure导致的未接通。

【问题描述】在集团测试LOG中，存在PreconditionFailure导致的失败事件，表现为呼叫过程中，终端主动上发或收到网络侧下发的580PreconditionFailure消息，随后呼叫中止，出现未接通事件。

Log文件名：MOUE:MTUE:时间：10：16：【问题分析】1、呼叫过程中，被叫发送Ringing180后，收到网络下发的专载去激活命令，QCI1被释放，被叫随后上报580PreconditionFailure，主叫同样收到网络侧转发的580消息，呼叫接续中止，导致未接通。

2、从信令中可以看到，被叫回复Ringing180且主叫也已经收到Ringing180，被叫随后收到网络侧下发的RRC重配，携带有QCI1被释放的信息，被叫去激活专有承载。

由于专载已被释放，业务资源已不存在，所以被叫上发580PreconditionFailure失败消息。

主叫收到网络侧下发的580，接续被中止，导致了会话未接通。

3、从MME下发到NodeB的E-RABRELEASECOMMAND，原因上看是Nas层nomal_release，导致专载QCI1被释放。

4、专载QCI1被释放，去激活后，被叫发送INVITE580，主叫收到网络侧转发的INVITE580，会话流程中断，导致未接通【问题定位】在正常的会话流程中，由于MME下发E-RABRELEASECOMMAND，使得QCI1被释放，导致未接通。

【解决措施】需要核心网查看MME在什么情况下会下发E-RABRELEASECOMMAND。

【测试验证】案例2：ServerInternalError500导致的未接通【问题描述】在集团测试LOG中，存在ServerInternalError导致的失败事件，表现为呼叫过程中，终端主动收到网络侧下发的ServerInternalError500消息，随后呼叫中止，出现未接通事件。
