全站仪660使用说明书

全站仪使用说明书概述全站仪是一种精密的测量仪器，广泛应用于土建工程、道路工程、桥梁工程等领域。

本说明书详细介绍了全站仪的基本功能、操作方法和注意事项，旨在帮助用户快速上手使用全站仪进行测量工作。

一、产品概述1.1 产品特点全站仪是一种集成了测角、测距和测高等功能的仪器。

其特点包括:- 高精度测量：全站仪可以进行角度、距离和高程的高精度测量，满足工程测量的需要。

- 自动化功能：全站仪具备自动测量和数据处理功能，简化了测量流程。

- 远程通信：全站仪支持蓝牙和Wi-Fi等无线通信方式，方便与计算机或移动设备进行数据传输。

1.2 产品组成一般情况下，全站仪由以下几个部分组成：- 仪器本体：包含观测望远镜、显示屏、键盘等组件，用于进行测量和操作。

- 支架：用于固定全站仪，保持仪器的稳定。

- 测杖：用于测量目标物的高程和距离，一般由可伸缩的测杆和测杆支持装置组成。

二、操作指南2.1 准备工作在使用全站仪进行测量之前，应做好以下准备工作：- 确保全站仪已经连接好电源，电池电量充足。

- 选择适当的支架和测杆，正确安装全站仪。

- 检查并确认全站仪在使用前没有损坏。

2.2 仪器开机与关闭按下仪器上的电源按钮，全站仪即可开机。

在使用完毕后，按住电源按钮直到仪器完全关闭。

2.3 基本操作流程2.3.1 设置基准点在进行测量之前，需要设置一个基准点。

具体操作如下：1. 使用全站仪观测望远镜找到一个标志物，并将其视为基准点。

2. 在仪器上进入设置模式，选择基准设置，按照提示进行操作。

2.3.2 测量角度在设置好基准点后，即可进行角度的测量。

具体操作如下：1. 使用观测望远镜对准目标，并记录当前角度。

2. 在仪器上进入角度测量模式，按下测量按钮完成测量。

2.3.3 测量距离在测量角度完成后，可以开始测量距离。

具体操作如下：1. 使用观测望远镜对准目标，确认测量参考点。

2. 进入距离测量模式，按下测量按钮完成测量。

2.3.4 测量高程若需要测量目标物的高程，可以按照以下步骤进行操作：1. 将测杆插入目标物，调整至水平位置。

全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。

它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。

本文档将介绍全站仪的使用方法及详细说明按键功能。

使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。

- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。

- 根据测量需要，选择合适的测量模式和参数设置。

2.设置目标点在开始测量之前，需要设置目标点。

目标点是测量仪器将要测量或测绘的位置。

•在测量区域的目标点上设置反光棱镜或反射器。

•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。

3.进行测量根据测量的需要，选择不同的测量模式和参数设置。

全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。

- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。

- 角度测量模式，该模式用于测量水平角和垂直角。

当选择了合适的模式后，按下仪器上的测量键开始测量。

4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。

•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。

•使用全站仪软件或第三方软件导入数据，并进行处理和分析。

按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。

•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。

•测量键：用于触发测量操作，开始记录测量数据。

•确认键：用于在菜单操作界面中确认选择的参数或选项。

•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。

•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。

需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。

全站仪使用操作说明全站仪是一种测量仪器，广泛应用于建筑、工程、测绘等领域。

它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。

本文将详细介绍全站仪的使用操作步骤。

一、开机与初始化1.将全站仪放置在平稳的地面上，并连接传输线缆和电源线。

2.按下电源开关，等待全站仪启动。

启动完成后，全站仪会自动进行校准和初始化，此过程需要等待一段时间。

根据具体型号的要求，通过操作面板上的相应按键完成初始化设置。

二、水平中心快速收敛1.在完成初始化后，全站仪会自动进入水平中心快速收敛模式。

此时，需要将全站仪定位到待测点上，并保持水平状态。

在操作面板上选择“水平中心快速收敛”选项，开始进行校准。

2.全站仪会发出激光束，通过观察仪器显示屏上的提示，将目标对准至激光束上。

根据仪器提示进行进一步操作，等待校准完成。

三、测量模式设置1.在校准完成后，可以通过操作面板上的菜单进行测量模式的设置。

常见的测量模式包括：角度测量、距离测量、坐标测量等。

2.根据实际需要选择相应的测量模式，在菜单中进行设置并确认。

四、角度测量1.进入角度测量模式后，全站仪会发出测向目标的激光束。

将目标对准激光束上，并观察显示屏上的读数。

如果有需要，可以通过操纵控制面板上的触摸屏或按键进行校准和调整。

2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。

五、距离测量1.进入距离测量模式后，全站仪会发出激光束测量目标点的距离。

将目标对准激光束上，并观察显示屏上的读数。

需要注意的是，高度差对距离测量有一定影响，如果需要更精确的测量结果，可以通过仪器的高度差补偿功能进行调整。

2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。

六、坐标测量与存储1.进入坐标测量模式后，全站仪会通过角度和距离测量目标点的坐标。

根据仪器的操作提示进行操作，将目标对准激光束上，并观察显示屏上的读数。

2.在测量完一个目标点后，可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。

目 录前言 (1)1、仪器各部件名称及其功能 (3)1.1 各部件名称 (3)1.2 显示屏 (5)1.3 操作键 (5)1.4 功能键(软键) (6)1.5星键(★键)模式 (8)1.6 自动关机 (11)2、初始设置 (12)2.1 仪器常数设置 (12)2.2 日期和时间的调整 (12)2.3 液晶对比度的调整 (14)2.4 棱镜常数的设置 (14)2.5 大气改正的设置 (15)2.5.1 大气改正的计算 (15)2.5.2 直接设置大气改正值的方法 (16)2.6 大气折光和地球曲率改正 (17)3、测量前的准备 (19)3.1 仪器开箱和存放 (19)3.2 安置仪器 (19)3.3 打开电源开关 (21)3.4 电池电量图标 (21)3.5 反射棱镜 (22)3.6 基座的装卸 (23)3.7 望远镜目镜调整和目标照准 (24)3.8 主菜单 (24)3.9 垂直角和水平角的倾斜改正 (26)3.10仪器系统误差的补偿 (27)3.11输入数字和字母的方法 (27)4、测量模式 (29)4.1 角度测量 (29)4.1.1 水平角(右角)和垂直角测量 (29)4.1.2 水平角测量模式(右角/左角)的转换 (30)4.1.3 水平度盘读数的设置 (31)4.1.4 垂直百分度模式 (32)4.2 距离测量 (32)4.2.1 大气改正的设置 (32)4.2.2 棱镜常数的设置 (33)4.2.3 距离测量(连续测量) (33)4.2.4 距离测量(单次/N次测量) (34)4.2.5 精测/跟踪模式 (35)4.2.6 放样 (36)4.3 坐标测量 (37)4.3.1 设置测站点坐标 (37)4.3.2 设置仪器高/棱镜高 (39)4.3.3 坐标测量的操作 (39)4.4 数据输出 (41)4.5 通过软键输出数据(记录) (42)5、程序模式(应用测量程序部分) (44)5.1 设置水平方向定向角 (44)5.2 导线测量(保存坐标) (46)5.3 悬高测量 (48)5.4 对边测量 (51)5.5 角度复测 (54)5.6 放样 (56)5.6.1 选项 (57)5.6.2 坐标数据 (68)5.6.3 查询数据 (69)5.6.4 确定新点 (71)5.6.5 格网因子 (77)5.6.6 设置方向角和放样坐标点 (79)5.6.7 定向功能 (84)5.7 线高测量 (85)5.8 偏心测量模式 (88)5.8.1 角度偏心测量模式 (88)5.8.2 距离偏心测量模式 (90)5.8.3 平面偏心测量模式 (93)5.8.4 圆柱偏心测量模式 (95)6、存储管理模式 (98)6.1 查阅内存状态 (98)6.2 文件的保护 (99)6.3 文件的更名 (100)6.4 文件的删除 (101)6.5 内存的格式化 (101)7、数据通信模式 (102)7.1 通信参数的设置 (102)7.2 数据文件的输入 (103)7.3 数据文件的输出 (104)8、参数设置模式 (105)8.1 参数设置项目 (105)8.1.1 测量与显示参数 (105)8.1.2 数据通讯参数 (106)8.2 参数设置的方法 (107)8.2.1 测量与显示参数 (107)8.2.2 数据通信参数 (108)8.2.3 密码的设置 (108)标准测量程序部分9、标准测量程序的特点 (111)10、概述 (114)10.1专用键 (114)10.2 菜单选择 (114)10.3 键盘输入 (114)10.4 系统选项屏幕 (115)10.5 水平角输入 (115)11、启动标准测量软件 (116)12、设置菜单 (117)12.1 作业 (117)12.2 系统选择 (120)12.3 作业选择 (121)12.4 格网因子 (121)12.5 温度、气压输入 (122)13、记录菜单 (123)13.1 设置测站点 (123)13.1.1 后方交会 (124)13.1.2 测量测站点高程 (128)13.2 设置后视点 (129)13.3 后视测量 (131)13.4 前视测量 (131)13.5 侧视测量 (133)13.5.1 偏心([F3]键) (133)13.5.2 平面([F4]键) (137)13.5.3 点线(用于点到直线的测量)([F5]键) (139)13.6 横断面测量 (141)14、编辑菜单 (143)14.1 原始数据 (143)14.2 坐标点数据 (144)14.3 固定点读数 (145)14.4 编码数据 (145)14.5 填/挖数据 (148)15、传输菜单 (149)15.1 发送数据(将文件传输到计算机) (149)15.1.1 发送原始数据 (150)15.1.2 发送坐标 (151)15.1.3 发送填挖数据 (151)15.1.4 发送横断面数据 (151)15.2 接收数据(从计算机装入文件) (151)15.2.1 装入放样坐标(坐标数据) (152)15.2.2 装入固定点文件 (153)15.2.3 装入编码库文件 (153)15.2.4 装入水平定线数据 (153)15.2.5 装入垂直定线数据 (153)15.2.6 装入横断面设计数据文件 (154)15.3 通讯参数 (154)16、程序菜单 (155)16.1 放样菜单 (155)16.1.1/2 设置测站点和后视点 (156)16.1.3 点放样 (157)16.1.4 串放样 (160)16.1.5 定线放样 (161)16.1.6 横断面放样 (165)16.1.6-1 斜坡放样 (166)16.2 道路设计 (168)16.2.1 定义水平定线(最多100个数据) (168)16.2.2 编辑水平定线 (172)16.2.3 定义垂直定线(最多100个数据) (173)16.2.4 编辑垂直定线........................................................ .. (174)16.3 导线平差 (175)16.4 坐标解析计算 (179)16.4.1 前方交会计算 (179)16.4.2 4点前方交会 (180)16.4.3 坐标反算 (182)16.4.4 面积计算 (183)16.4.4-1 用具体的点号计算面积 (183)16.4.4-2 用编码计算面积 (185)16.4.5 极坐标计算 (186)16.4.6 对边测量计算 (187)16.5 龙门板标定 (188)16.5.1 方法一：测量龙门板两端 (191)16.5.2 方法二：测量龙门板一端 (193)16.6 钢尺联测 (195)17、检验与校正 (199)17.1 管水准器 (199)17.2 圆水准器 (199)17.3 望远镜分划板 (200)17.4 视准轴与横轴的垂直度(2C) (200)17.5 竖盘指标零点自动补偿 (201)17.6 竖盘指标差( i 角)和竖盘指标零点设置 (201)17.7 光学对中器 (203)17.8 仪器常数(K) (203)17.9 视准轴与发射电光轴的平行度 (205)17.10 基座脚螺旋 (205)17.11 反射镜有关组合件 (205)18、技术指标 (207)19、附件 (209)【附录A】 (210)1、原始数据格式 (210)2、坐标数据格式 (210)3、横断面数据格式 (211)4、点编码格式 (211)5、水平定线 (212)6、垂直定线 (213)【附录B】计算道路定线元素 (213)1、道路定线元素 (213)2、计算道路定线元素 (215)【附录C】 (220)1、 NTS系列全站仪的数据输出格式 (220)2、控制指令及其格式 (221)3、南方全站仪与计算机的实时通讯过程 (222)3.1 单次测量模式和重复测量模式下启动并接收测量数据的过程 (222)3.2 改变测量模式的通讯过程 (223)前言非常感谢您购买南方NTS-660系列全站仪！本手册将详细、全面地向您介绍此新型全站仪，使用仪器之前请仔细阅读。

全站仪使用指导书1. 全站仪安装到三角架上，一只手紧握全站仪上方提手，用另一只手旋紧三角架锁母与全站仪联接，在完成旋紧动作前手不要离开全站仪提手。

三角架必需带安全装置。

2. 全站仪开关机：按住全站仪显示屏开关上方一个键即可开机，同时按开关上下两个键即关机。

3. 手操器开关：按手操器开关键即可完成开，当短时间不用时按一下即进入待机状态；按住开关键2秒钟左右会出现一个对画框：当长时间不用时，按Power off 键即可实现长时间关机。

当系统出现故障时按Reset 键即实现系统重新启动。

当进行系统重新启动时，会出现：如下对画框：按OK 键进行系统重装（一般情况下，不要进行系统重装！），按Cancel 键即退出重装。

4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序，单击后进入操作程序。

5. 选择English(en)进行语言选择，点键进入操作界面。

按single sheet 栏，出现如下菜单：如果是有靶标则选择第一栏，如无靶标则选择第二栏。

其它用的较少。

6.坐标系统建立：点击测出第一点，点击测出第二点；点击下方键选则中的下拉菜单中的键进入新界面：点击进入以下界面。

点击选择点1和点2做为X轴上的两点，点进入点击选择点1做为坐标圆点，点入以下界面。

7.自动寻找已经测量的点：选中已测量的点的名称，点击键，点下拉菜单中的，再点下接菜单中的全站仪将自动旋转找到该测量点。

8.移位测量：将全站仪移位，重新调整水平；点击键，点下拉菜单中的进入以下界面；左边一栏为移动前所测点，右边栏为移位后所测点。

点左边的点然后点击OK 回到原先界面，全站仪移位完成。

移位检测：选择原先测过的点，点击，再点下接菜单中的全站仪将自动旋转找到该测量点，重新测量并检查该坐标数据，与移位前测量数量相同，证明全站仪移位后各点坐标数据不变，证明移位成功；可以找正其它点。

9.根据已知坐标数据，使用全站仪自动找出所需坐标点的实际位置。

全站仪使用说明书1，工作原理电子全站仪主要由电子经纬仪、光电测距仪和微处理机组成，它可在一个测站上同时测角和测距，并能自动计算出待定点的坐标和高程。

由于仪器安置一次便可完成一个测站上的所有测量工作，故被称为“全站仪”。

电子全站仪采集的数据可通过机内存储器自动存储，作业完成后通过通讯电缆将主机与计算机连接，将数据传至计算机，通过数据处理软件对数据进行处理，最后通过绘图软件绘出地形图，实现测图的自动化。

2，认识全站仪1）全站仪的基本构造2）全站仪的操作界面及作用（1）显示功能 600/610系列全站仪采用点阵图形式液晶显示屏（LCD），可显示8行汉字。

一般在测量模式界面下，上面的几行显示仪器信息以及观测数据，底行显示软键的功能，而软键的功能会随页面的不同而变化。

(2)模式图（3）按键说明3）全站仪的安放与对中（1）安放三脚架首先将三脚架三个脚腿拉伸到合适位置上，紧固锁紧装置；（2）把一起放在三脚架上小心的把一起放在三脚架上，通过拧紧三脚架上的中心螺旋使仪器与三脚架连接紧固（3）测点调焦通过光学对点器目镜观察，旋转对中器的目镜至分划板十字丝看得最清楚，再旋转对点器调焦环至地面测点看得最清楚。

4）仪器的整平(1)用圆水准器粗整平仪器相向转动脚架螺旋A、B使气泡移至垂直于脚螺旋A、B连线的圆水准器线上。

转动脚螺旋C，使水泡居于圆水准器中心。

（2）用长水准器精确整平仪器松开水平止动手轮，转动仪器实使长水准器与脚螺旋A、B连线平行;相向转动脚螺旋A、B，使水泡居于长水准器的中心；松开水平止动手轮，转动仪器使长水准器与脚螺旋A、B连线垂直；转动脚螺旋C，使水泡居于长水准器的中心；重复以上步骤，直至仪器转动任意位置时，水泡都能居于长水准器的中心。

5）注意事项：（1）不要用湿手拆装仪器，否则会有点击危险（2）不要在仪器上站或坐（3）不要使用箱带、搭扣、合页坏了得仪器箱（4）不要讲皮肤获衣服接触电池中流出来的酸性物（5）务必正确安装基座（6）务必将三脚架上的螺旋拧紧3，距离测量全站仪测距的使用方法一．距离测量1.测距信号检测测距信号检测功能用于确认经目标反射回来的测距信号强度是否足以进行距离测量，对远距离测量尤为适用。

全站仪使用说明书全站仪使用说明书目录1.引言2.产品概述2.1 产品功能2.2 技术规格2.3 附件清单3.准备工作3.1 全站仪组装3.2 电池安装3.3 充电4.开始测量4.1 打开全站仪4.2 设置参数4.3 放置三脚架4.4 进行初始观测5.测量操作5.1 定向观测5.2 视线测量5.3 高差测量6.数据处理6.1 数据导出6.2 数据转换6.3 数据分析7.注意事项7.1 使用环境7.2 维护保养8.常见问题解答9.附录9.1 附件1：全站仪操作示意图 9.2 附件2：常用测量术语解释 9.3 附件3：修订记录本文档旨在向用户提供全站仪的详细使用说明，包括产品概述、准备工作、测量操作、数据处理等内容。

请在使用全站仪之前仔细阅读本文档，并按照说明进行操作。

2.产品概述2.1 产品功能全站仪作为一种高精度测量仪器，具有以下主要功能：- 视线测量：可测量目标点的水平方向和垂直方向的角度。

- 高差测量：可测量目标点的相对高度差。

- 定向测量：可测量目标点相对于参考方向的方位角。

- 数据记录：可记录测量数据并导出进行处理。

2.2 技术规格- 测量精度：角度精度±2秒，高差精度±2mm/km- 工作范围：水平方向 360°，垂直方向 -30°~90°- 显示屏：彩色触摸屏，分辨率1024x7682.3 附件清单本产品附件包括：- 充电器- 数据传输线- 使用手册3.准备工作3.1 全站仪组装将全站仪与三脚架连接，并确保牢固稳定。

3.2 电池安装将电池插入全站仪电池槽，并确保电极接触良好。

3.3 充电使用附赠的充电器将全站仪连接到电源，并进行充电，直到电池充满为止。

4.开始测量4.1 打开全站仪按下电源按钮并等待全站仪启动。

4.2 设置参数根据实际需求，在全站仪菜单中设置相关参数，如测量单位、控制点坐标等。

4.3 放置三脚架在测量区域选择一个平稳的地方，放置三脚架并调整使其水平稳固。

全站仪的使用说明全站仪是一种用于土木工程、测绘和建筑工程的测量仪器。

它的主要功能是测量地面上点的水平和垂直角度，以及距离。

全站仪由以下组件组成：望远镜、自动跟踪系统、测量棚、电子测角仪、电子读数显示器和电子读数保存器等。

使用全站仪进行测量之前，需要进行一些基本的准备工作，包括仪器校准、基准标记等。

1.仪器校准：首先，需要将全站仪安装在三脚架上。

然后，使用水平仪将全站仪调平。

调整水平仪的水平气泡，使其位于中央刻度线之间。

接下来，使用调焦器将望远镜调焦，使目标物清晰可见。

2.建立基准：在测量之前，需要在测量区域建立基准。

可以使用钉子或其他可固定的物体，将其固定在地面上，作为参考点。

3.设置目标点：使用偏离点功能，设置需要测量的目标点。

通过输入点的坐标或在现场测量来确定目标点的位置。

4.进行测量：将全站仪对准目标点，并使用自动跟踪系统使望远镜对准目标。

然后，可以使用测量棚进行测角和测距。

在测角时，望远镜会自动测量垂直和水平方向的角度，并将结果显示在电子读数显示器上。

在测距时，将测距棚对准目标点，并使用测距仪测量距离。

5.数据记录和保存：全站仪通常配备了电子读数保存器，可以将测量数据保存在其中。

在测量完成后，可以将保存器连接到计算机上，将数据导入到计算机中进行进一步的处理和分析。

6.结束测量：在测量完成后，需要将全站仪关机，并将其从三脚架上拆卸下来。

在拆卸前，可以使用检测仪器水平度的功能，检查全站仪是否处于水平状态。

一，仪器界面简介刚开机的界面变换为中文界面选择5.config 后出现选择3. General Settings …..选择4. Language我们的仪器只有2种语言，用方向键向下选择CHINESE_SIMPLIFIDE 按F1 CONT出现选择F4 OK. 后关机重新启动就是中文菜单，如下重起菜单按F6 YES ---仪器关机二中文菜单简介二，仪器设置在仪器主菜单选择管理菜单进入左下图选择 5 。

配置集需要察看默认配置集就在相应的项目上用上下选择项目按F3 编辑，同F2 新建以下为建立新的工作方式按F2——新建，如右上图，输入配置集名称，描述，创建者可不输按。

后按出现菜单按出现菜单用上下选择后按后出现菜单运用将上图更改为下图的内容按键会依次出现以下菜单，并更改为下图单位按出现菜单按出现更改显示面板，可将显示面板更改为个人爱好按出现菜单，以下的菜单不需要更改。

按出现菜单，以下的菜单不需要更改。

设置Id 模板，用导航键的上下键选择要配置ID 模板的栏（点、线、面栏）。

按ENTER 键进入ID 模板库。

F2（增加）创建一个新的ID 模板。

栏输入ID 模板名称，“增量方式”点号的自动增加方式，仅仅数字就是点、线、面的首次编号的最后一位必须是数字。

字符数字就是自动增量可以是字符也可以是数字。

“增量”输入增量的大小，缺省值为“1”，如：增量方式为数字，首点为A1，即记录首点后点号自动变为A2。

如果增量方式为数字字符，看首点末位是数字还是字母，如首点为A，记录首点后点号自动变为B。

“光标位置”测量点时在ID 栏按ENTER 键时光标所在位置按出现菜单，以下的菜单可以改正，根据不同工区进行更改。

如下图如上图，本项设置主要设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进行气象改正PPM，而将几何改正、投影改正PPM 设为0。

对高差进行折光差改正。

温度：测距时测站大气温度，大气压：测距时测站大气压，相对湿度: 测距时大气相对湿度大气ppm: 大气ppm 的自动计算值，也可强制输入。

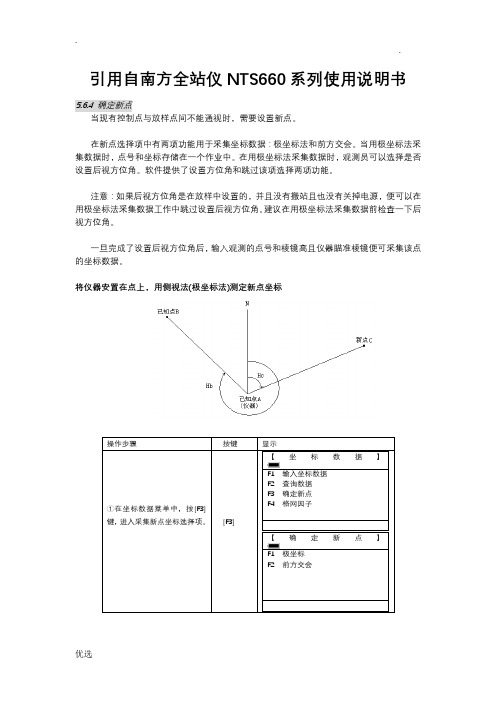

引用自南方全站仪NTS660系列使用说明书5.6.4 确定新点当现有控制点与放样点间不能通视时，需要设置新点。

在新点选择项中有两项功能用于采集坐标数据：极坐标法和前方交会。

当用极坐标法采集数据时，点号和坐标存储在一个作业中。

在用极坐标法采集数据时，观测员可以选择是否设置后视方位角。

软件提供了设置方位角和跳过该项选择两项功能。

注意：如果后视方位角是在放样中设置的，并且没有搬站且也没有关掉电源，便可以在用极坐标法采集数据工作中跳过设置后视方位角。

建议在用极坐标法采集数据前检查一下后视方位角。

一旦完成了设置后视方位角后，输入观测的点号和棱镜高且仪器瞄准棱镜便可采集该点的坐标数据。

将仪器安置在点上，用侧视法(极坐标法)测定新点坐标【坐标数据】F1 输入坐标数据【确定新点】F1 极坐标【确定新点—极坐标】【设置测站点】【设置方向值】【设置后视点】【设置方向值】后视点【设置方向值】【确定新点—极坐标】【确定新点—极坐标】【确定新点—极坐标】【确定新点—极坐标】【确定新点—极坐标】N：899.098 m【确定新点—极坐标】前方交会前方交会程序从存储在作业中的两个坐标的点计算新采集点(测站点)的坐标。

会显示测站至每一点上测量的角度和距离，并显示平距和高差的残差。

如果软件不能计算新点的坐标，会显示“错误!〞信息。

如承受显示的残差，下一屏幕便显示新点的坐标。

下面介绍计算前方交会点的坐标(将仪器安置在新点上)【坐标数据】F1 输入坐标数据【确定新点】F1 极坐标【坐标数据】F1 输入坐标数据。

全站仪使用说明书全站仪使用说明书一、仪器部件名称二、基本操作2.1 键盘基本操作在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。

● 开机与关机（ON）开机（ON）（按住1 秒左右）关机● 显示屏和键盘的背光打开与关闭打开或关闭屏幕、键盘、分划板的背光● 目标类型切换仅当屏幕显示目标符号（例如：）时，可以切换目标类型。

{SHIFT} 进行目标类型（棱镜/反射片/无棱镜）的切换● 激光指向/导向光打开与关闭（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。

● 软键操作软键对应功能显示在屏幕底行。

{F1}～{F4} 选取软键对应功能{FUNC} 切换测量模式的显示页面（翻页）（当多于4 个软键时）● 字母/数字输入{SHIFT} 在数字或字母输入模式间进行切换{0}～{9} 在数字输入模式下，输入按键上的数字。

在字母输入模式下，输入按键上方的字符。

{.}/{±} 在数字输入模式下，输入小数点或正负号。

在字母输入模式下，输入按键上方的字符。

{►}/{◄} 左右移动光标/选择其他选项{ESC} 取消输入的数据{B.S.} 删除左边字符{ENT} 选择/接受输入的字符/值示例：在作业名字段内输入作业名称“JOB M”（1）按{SHIFT}键，进入字母输入模式屏幕右侧显示“A”表示处在字母输入模式。

（2）按{4}键，显示字母“J”。

（3）按三次{5}键，显示字母“O”。

（4）按两次{7}键，显示字母“B”。

（5）按{►}键，输入一个空格。

（6）按一次{5}键，显示字母“M”。

按{ENT}键完成输入。

●选择项目{▲}/{▼} 上下移动光标{◄}/{►} 左右移动光标/选择其他选项{ENT} 接受选项示例：选择反射器类型（1）在测量模式第2 页菜单下，按[EDM]键。

（2）按{▲}或{▼}键,将光标移至“反射器”。

（3）利用{◄}或{►}键，选取目标类型选项。

在“棱镜”、“反射片”和“无棱镜”之间切换。

全站仪的使用说明书和操作规程1. 简介全站仪是一种先进的测量仪器，主要用于测量地理空间中的方位角、俯仰角和距离。

它具有高精度、高效率和多功能的特点，广泛应用于土木工程、建筑工程、勘探工程等领域。

本文档将详细介绍全站仪的使用说明和操作规程，帮助用户正确、高效地操作全站仪。

2. 前期准备在使用全站仪之前，需要进行一些前期准备工作。

首先，确保全站仪和其配件完好无损，并检查电池电量是否充足。

其次，确保触摸屏和测距仪上的镜片清洁无尘。

最后，根据测量需求，选择合适的三脚架或支架，并确保其稳定。

3. 全站仪的基本操作步骤步骤1：仪器设置1.打开全站仪的电源开关，等待系统启动完毕。

在启动过程中，不要进行其他操作。

2.进入主菜单界面，根据需要选择相应的测量模式。

3.根据实际情况设置测量参数，如单位制、测量角度等。

参数设置完成后，保存并退出设置界面。

步骤2：自准确定位1.在测量现场，选择一个参考点作为基准点，放置三脚架或支架，并使用水平仪调平。

2.将全站仪放置在三脚架或支架上，紧固好。

3.打开自动目标追踪功能，全站仪会自动搜索并锁定目标点。

4.当全站仪自动锁定目标点后，按下确定按钮，全站仪将自动进行准确的自准定位。

定位完成后，显示屏会提示定位结果。

步骤3：测量操作1.根据实际情况，确定需要测量的目标点和目标区域。

2.在测量前，找到目标点，并使用目标板等配件进行标志，以提高测量精度。

3.在全站仪上，选择测量模式，并输入需要的测量参数。

4.使用触摸屏或按键，将全站仪对准目标点，并触发测量按钮。

5.全站仪会自动测量目标点的方位角、俯仰角和距离，并在显示屏上显示结果。

6.如果需要测量多个目标点，重复步骤4-5即可。

7.在完成测量后，及时保存测量数据，并进行数据导出或打印。

4. 注意事项1.在使用全站仪前，确保对全站仪的基本操作步骤和功能有一定的了解，并参照用户手册进行操作。

2.在测量过程中，注意保持全站仪的稳定，避免因仪器晃动而导致测量误差。

关开4查看剩余存储空间该功能用于显示内存的剩余存储空间。

按[F4]键查看剩余存储空间。

该图标表示内存剩余空间。

有关内存操作详情可参阅第6章“存储管理模式”。

5电子圆水准器图形显示电子圆水准器可以用图形方式显示在屏幕上。

当圆气泡难以直接看到时，利用这项功能整平仪器就方便多了。

按[F5]键可进入第2页显示屏，按[F2]键即可显示电子圆气泡图像。

在两边显示器上电子气泡图像的移动方向相反。

一边观测电子气泡显示屏，一边调整脚螺旋，整平之后按[F1]键可返回先前模式。

6设置音响模式该模式显示接收到的光线强度（信号强弱）。

一旦接收到来自棱镜的反射光，仪器会发出蜂鸣声。

当目标难以寻找时，使用该功能可以很容易地照准目标。

按[F5](P1↓)进入第2页功能，然后再按[F3]。

接收到的回光信号强度用条形图PDF 文件使用 "pdfFactory Pro" 试用版本创建F1 指标差F2 仪器常数F3 日期时间F4 液晶对比度②按[F4](仪器常数)键。

[F4]【仪器常数】当前常数：30 mm退出左移⑤按[F5](确认)键。

显示返回到[校正]菜单屏幕。

[F5]【校正】F1 指标差F2 仪器常数F3 日期时间F4 液晶对比度当前日期 2004-04-11(年-月-日)输入新的日期吗?是否③屏幕提示“是否进行日期设定”，若要设定日期，按[F5](是)键，光标闪烁位于第一个数字上,等待输入数值。

[F5]【日期时间】当前日期 2004-06-12(年-月-日)退出左移⑤屏幕提示“是否进行时间设定”，要设定时间则按[F5](是)键。

[F5]【日期时间】当前时间 12:20:45(时：分：秒)退出左移⑦按[ENT]键，显示返回[校正]菜单。

[ENT]【校正】F1 指标差F2 仪器常数F3 日期时间F4 液晶对比度②按[F4]进入液晶对比度调整屏幕。

[F4]【对比度调整】F1 指标差F2 仪器常数F3 日期时间F4 液晶对比度2.4 棱镜常数的设置南方公司的棱镜常数值设置为-30，若使用的不是南方公司的棱镜，必须设置相应的棱镜常数。

全站仪使用说明一、全站仪的组成及功能1、仪器主体望远镜：用于瞄准目标，可进行调焦和缩放。

操作面板：包含各种按键和显示屏，用于输入指令和显示测量数据。

电池仓：安装电池，为仪器提供电源。

2、三脚架支撑全站仪，保证仪器的稳定性。

3、棱镜反射全站仪发出的激光，用于测量距离。

4、数据传输线用于将测量数据传输到计算机或其他设备。

二、使用前的准备工作1、检查仪器检查仪器外观是否有损坏，各部件是否连接牢固。

清洁仪器镜头和棱镜，确保测量的准确性。

2、安装电池按照仪器说明书的要求，正确安装电池，并确保电池电量充足。

3、架设仪器将三脚架打开并调整到合适的高度，使三脚架顶部大致水平。

将全站仪安装在三脚架上，通过调整脚螺旋使仪器精确水平。

4、对中与整平打开激光对中器，使仪器的中心与测量点大致对准。

调整脚螺旋，使仪器的圆水准气泡居中。

然后通过调整管水准气泡，使仪器精确整平。

5、设置参数打开仪器电源，进入设置菜单，根据测量任务设置相关参数，如测量单位、精度、温度和气压等。

三、测量操作步骤1、角度测量瞄准目标点，按下角度测量按钮，仪器将自动测量水平角和竖直角，并在显示屏上显示测量结果。

2、距离测量瞄准棱镜，按下距离测量按钮，仪器将发射激光并测量到棱镜的距离，并显示在屏幕上。

3、坐标测量在已知点上设站，输入已知点的坐标和仪器高。

瞄准测量点，测量角度和距离，仪器将自动计算出测量点的坐标。

4、高差测量先测量一个已知高程点的高差，作为基准。

然后测量其他点的高差，通过计算得出各点的高程。

四、数据记录与处理1、数据记录测量过程中，应及时记录测量数据，包括点号、坐标、角度、距离和高差等。

可以使用仪器自带的存储功能或外接的数据记录设备进行记录。

2、数据处理将测量数据传输到计算机中，使用专业的测量软件进行处理和分析。

软件可以进行数据的平差计算、图形绘制和成果输出等。

五、注意事项1、避免在强烈阳光下或高温环境中使用仪器，以免影响测量精度。

2、仪器使用完毕后，应及时清理和保养，并存放在干燥、通风的地方。
