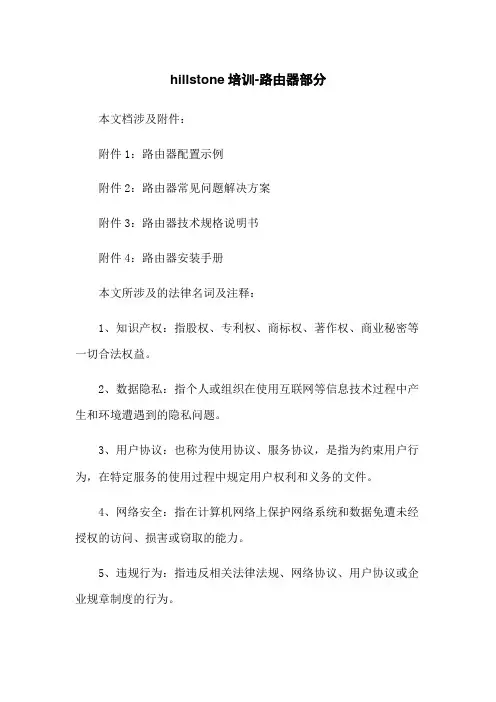

2024年hillstone培训路由器部分

Hillstone培训路由器部分1.引言Hillstone是一家专注于网络安全领域的公司，提供了一系列高性能、高可靠性的网络安全产品，包括防火墙、入侵防御系统、虚拟私有网络等。

其中，路由器作为网络互联的关键设备，扮演着至关重要的角色。

为了帮助用户更好地了解和使用Hillstone路由器，本文将详细介绍Hillstone路由器的培训内容。

2.Hillstone路由器概述Hillstone路由器是一款高性能、高可靠性的网络设备，支持多种路由协议，包括静态路由、动态路由（如BGP、OSPF、RIP 等），并提供灵活的网络地质转换（NAT）功能。

Hillstone路由器还具备强大的安全特性，如访问控制、入侵防御、病毒防护等，能够有效保护网络安全。

3.培训目标(1)了解Hillstone路由器的基本功能和特性；(2)学会配置和管理Hillstone路由器；(3)掌握路由器故障排查和性能优化的方法；(4)了解Hillstone路由器的安全特性及配置方法。

4.培训内容4.1Hillstone路由器基本配置(1)设备初始配置：包括设备命名、密码设置、接口配置等；(2)系统时间配置：同步网络时间协议（NTP）服务器，确保设备时间准确；(3)系统日志配置：设置日志服务器，以便收集和分析设备运行信息；(4)系统监控配置：配置SNMP、NQA等监控工具，实时监控设备状态。

4.2路由协议配置(1)静态路由：配置静态路由，实现网络互联；(2)动态路由：配置BGP、OSPF、RIP等动态路由协议，实现网络动态互联；(3)路由策略：配置路由策略，实现流量调度和路由优化。

4.3网络地质转换（NAT）配置(1)NAT概述：了解NAT的工作原理和类型；(2)NAT配置：配置静态NAT、动态NAT、NAPT等，实现内外网地质映射；(3)PAT配置：配置端口地质转换，提高公网IP利用率。

4.4安全特性配置(1)访问控制：配置访问控制列表（ACL），实现网络访问控制；(2)入侵防御：配置入侵防御系统（IPS），实时防御网络攻击；(3)病毒防护：配置病毒防护功能，防止病毒传播；(4)VPN配置：配置IPsecVPN、SSLVPN等，实现远程安全接入。

Hillstone山石网科流量管理白皮书要点

Hillstone 山石网科流量管理白皮书Hillstone 山石网科流量管理白皮书1. 概述随着互联网的应用和企事业应用的快速发展，爆发出来种类繁多的新应用正在一点一点的蚕食着用户网络中带宽，你也许会碰到下面的一些问题：●即使把带宽增加了，正常业务访问还是变慢了？● 有没有办法保证重要业务不受到影响？● 有没有办法查看到底是谁在蚕食我的带宽？从根本上来讲，QOS 功能能够为特定类型的流量提供更好的服务，特定类型既可以是针对某个角色，比如老板的流量访问、财务部门的流量，也可以针对某种应用，比如针对企事业重要的正常业务。

从技术实现来看，主要是通过提高这些特定类型的流量优先级和带宽配额或者降低其他流量的优先级和带宽配额来实现，比如降低P2P 下载应用的带宽。

StoneOS ® QoS是一个工具箱，能够保证服务的可用性，能够有效管理带宽资源和区分网络应用的优先级。

同时，StoneOS ® QoS是建立在Hillstone 山石网科多核Plus ® G2安全架构之上，能提供基于深度应用、角色等流量管理。

2. StoneOS® QoS基本结构StoneOS ®的QoS 基于以下基本模块实现：● QoS识别和标记技术。

用于网络元素间从点到点的QoS 协调● 单一网络元素内的QoS(例如：队列、拥塞避免、调度、管制以及流量整形工具● 统计功能。

基于角色、应用的实时流量统计，用于控制和管理流量。

Hillstone 山石网科流量管理白皮书3. Hillstone 山石网科解决方案通过结合以下技术，StoneOS ®用创新的专有的技术实现强大而灵活的QoS 解决方案：● 基于RFC 的DSCP 标记●IP QoS● 角色QOS ● 应用QoS ● 混合QOS ● 应用标记● 弹性QoS3.1 与第三方设备互通QoS 是不同品牌网络设备之间共同努力的结果。

以一个大型企业的网络环境为例，Hillstone 山石网科设备可以被部署为分支办公室的网关设备，它可能与Cisco 的路由器共同工作。

2024版Hillstone山石网科基础配置手册50[1]

配置工具准备
准备好适用的配置工具，如命令行界面（CLI）、Web界面或专用配置软件。
9
软件版本选择及升级
软件版本选择
根据实际需求和设备兼容性，选择合适的软件版本进行安装和配置。
软件升级
定期检查软件更新，及时下载并安装最新的软件补丁和升级包，以确保设备安全性和性能。
备份与恢复
在进行软件升级前，务必备份设备配置文件和数据，以便在升级失败或出现问题时能够及时恢复。
负载均衡
在设备间实现负载均衡，避免单台设备性能瓶颈，提高整体系统性能。
设备状态监测
实时监测设备状态，及时发现并处理故障，确保系统稳定运行。
20
链路负载均衡策略
静态负载均衡
根据预先设定的规则，将流量分配到不同的链路上，实现链路的负载均衡。
01
动态负载均衡
实时监测链路状态，根据链路的带宽、延迟等参数动态调整流量分配策略，确保流量始终选择最优路径。
制定详细的故障恢复流程，包括故障确认、原因分析、解决方案制定和实施等步骤，确保故障得到及时有效的处理。
22
06
管理与维护操作指
南
2024/1/27
23
设备管理界面介绍
设备管理主界面
展示设备整体运行状态、主要性能指标和实时告警信息。
配置管理界面
提供设备各项配置的详细设置，包括网络、安全、用户等。
2024/1/27
设备安装
根据设备规格和安装环境，选择合适的安装方式和位置，确保设备稳定可靠。
设备连接
使用合适的线缆将设备与网络、电源等连接，确保连接正确、牢固。
8
初始配置环境搭建
2024/1/27
控制台连接

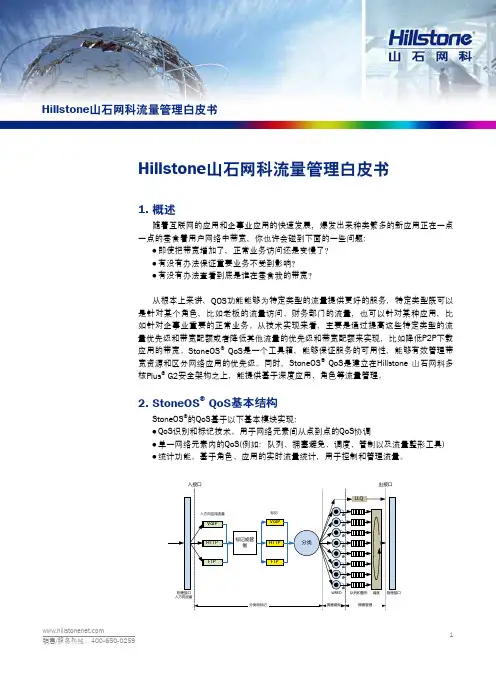

Hillstone山石网科流量管理白皮书

Hillstone山石网科流量管理白皮书Hillstone山石网科流量管理白皮书1. 概述随着互联网的应用和企事业应用的快速发展，爆发出来种类繁多的新应用正在一点一点的蚕食着用户网络中带宽，你也许会碰到下面的一些问题：●即使把带宽增加了，正常业务访问还是变慢了？●有没有办法保证重要业务不受到影响？●有没有办法查看到底是谁在蚕食我的带宽？从根本上来讲，QOS功能能够为特定类型的流量提供更好的服务，特定类型既可以是针对某个角色，比如老板的流量访问、财务部门的流量，也可以针对某种应用，比如针对企事业重要的正常业务。

从技术实现来看，主要是通过提高这些特定类型的流量优先级和带宽配额或者降低其他流量的优先级和带宽配额来实现，比如降低P2P下载应用的带宽。

StoneOS® QoS是一个工具箱，能够保证服务的可用性，能够有效管理带宽资源和区分网络应用的优先级。

同时，StoneOS® QoS是建立在Hillstone 山石网科多核Plus® G2安全架构之上，能提供基于深度应用、角色等流量管理。

2. StoneOS® QoS基本结构StoneOS®的QoS基于以下基本模块实现：●QoS识别和标记技术。

用于网络元素间从点到点的QoS协调●单一网络元素内的QoS(例如：队列、拥塞避免、调度、管制以及流量整形工具)●统计功能。

基于角色、应用的实时流量统计，用于控制和管理流量。

Hillstone山石网科流量管理白皮书3. Hillstone 山石网科解决方案通过结合以下技术，StoneOS®用创新的专有的技术实现强大而灵活的QoS解决方案：●基于RFC的DSCP标记●IP QoS●角色QOS●应用QoS●混合QOS●应用标记●弹性QoS3.1 与第三方设备互通QoS是不同品牌网络设备之间共同努力的结果。

以一个大型企业的网络环境为例，Hillstone 山石网科设备可以被部署为分支办公室的网关设备，它可能与Cisco的路由器共同工作。

山石网科Ipv6整体解决方案

Ipv6整体解决方案Hillstone Networks Inc. 2016年03月10日内容提交人审核人更新内容日期V1 2016/3/10目录1需求分析 (3)2解决方案 (3)2.1设备信息 (3)2.2拓扑 (3)2.3主要配置 (4)2.3.1总部 (4)2.3.2分支1（模拟环境，不考虑上互联网问题） (6)2.3.3分支2 (8)3建设效果 (8)1需求分析某用户有100多个office，都采用电信光纤接入，需要逐步从IPv4演变为IPv6地址，在这种场景下，需要做到IPv4到IPv6内网的互通。

场景模拟如下：一个总部两个分支，总部内网采用IPv6地址，外网地址采用IPv4；分支1外网IPv4，内网IPv6；分支机构2内外网都为IPv4地址。

需求如下：A.总部的IPv6地址可以访问到互联网IPv4资源，总部的IPv6地址可以提供互联网用户访问。

B.总部和分支1的IPv6地址通过公网6in4隧道互相通信。

C.总部和分支2的IPv4地址互相通信。

2解决方案2.1设备信息2.2拓扑分支12005::2/96 2.3主要配置2.3.1总部A.接口interface ethernet0/1zone "untrust"ip address 200.0.0.2 255.255.255.0manage httpexitinterface ethernet0/2zone "trust"dns-proxyipv6 enableipv6 address 2005::1/96manage pingexitinterface tunnel1zone "trust"ipv6 enabletunnel ip6in4 "fenzhi1"exitB.Nat和路由ip vrouter "trust-vr"snatrule id 1 from "2005::/96" to "2003::/96" service "Any" eif ethernet0/1 trans-to eif-ip mode dynamicport #总部上网snatsnatrule id 2 from "2005::2/96" to "2004::2" service "Any" eif ethernet0/1 trans-to eif-ip mode dynamicport #与分支2通信snatsnatrule id 3 from "Any" to "200.0.0.2" service "Any" eif ethernet0/2 trans-to 2005::1 mode dynamicport #公网已知ip访问总部ipv6服务器snatdnatrule id 1 from "2005::/96" to "2003::/96" service "Any" v4-mapped #总部上网dnat dnatrule id 2 from "2005::2/96" to "2004::2" service "Any" trans-to "200.0.0.4" #与分支2通信dnatdnatrule id 3 from "Any" to "200.0.0.2" service "Any" trans-to "2005::2" #公网已知ip访问总部ipv6服务器dnatip route 0.0.0.0/0 200.0.0.1ipv6 route 2001::/96 tunnel1exitC.策略rule id 1action permitsrc-addr "Any"dst-addr "Any"service "Any"exitrule id 2action permitsrc-ip 2005::/96dst-ip 2004::/96service "Any"exitrule id 3action permitsrc-ip 2005::/96dst-ip 2003::/96service "Any"exitrule id 4action permitsrc-ip 2005::/96dst-ip 2001::/96service "Any"exitrule id 5action permitsrc-ip 2001::/96dst-ip 2005::/96service "Any"exitrule id 6action permitsrc-addr "IPv6-any"dst-addr "IPv6-any"service "Any"exitD.其他配置tunnel ip6in4 "fenzhi1" manualinterface "ethernet0/1"destination 200.0.0.3exitip name-server 8.8.8.8 vrouter trust-vrip dns-proxy domain any name-server 8.8.8.8 vrouter trust-vripv6 dns64-proxy id 1 prefix 2003::/96 source 2005::/96 trans-mapped-ip any2.3.2分支1（模拟环境，不考虑上互联网问题）A.接口interface ethernet0/1zone "untrust"ip address 200.0.0.3 255.255.255.0manage pingexitinterface ethernet0/2zone "trust"ipv6 enableipv6 address 2001::1/96manage pinginterface tunnel1zone "trust"ipv6 enabletunnel ip6in4 "zongbu"exitB.Nat和路由ip vrouter "trust-vr"ip route 0.0.0.0/0 200.0.0.1 ipv6 route 2005::/96 tunnel1C.策略rule id 1action permitsrc-addr "Any"dst-addr "Any"service "Any"exitrule id 33action permitsrc-ip 2001::/96dst-ip 2005::/96service "Any"exitrule id 34action permitsrc-ip 2005::/96dst-ip 2001::/96service "Any"exitrule id 35action permitsrc-addr "IPv6-any"dst-addr "IPv6-any" service "Any"exitD.其他配置tunnel ip6in4 "zongbu" manual interface "ethernet0/1" destination 200.0.0.2exit2.3.3分支2A.接口interface ethernet0/3zone "trust"ip address 192.168.2.1 255.255.255.0manage pingexitinterface ethernet0/4zone "untrust"ip address 200.0.0.4 255.255.255.0manage pingexitB.Nat和路由ip vrouter "trust-vr"snatrule id 1 from "Any" to "Any" service "Any" eif ethernet0/4 trans-to eif-ip mode dynamicport dnatrule id 1 from "200.0.0.2" to "200.0.0.4" service "Any" trans-to "192.168.2.254"ip route 0.0.0.0/0 200.0.0.1exitC.策略rule id 1action permitsrc-addr "Any"dst-addr "Any"service "Any"exit3建设效果通过以上配置可以实现：A.总部访问公网IPv4域名；可以访问固定的公网ip；互联网用户可以访问总部内网服务器B.总部和分支1可以相互通信C.总部和分支2可以相互通信A.由于Nat64技术的限制，如果公网ip不固定且无法对应到域名，则总部端无法访问该ip（因为需要在FW上添加固定的转换规则）B.策略中调用IPv6的any地址簿时应该用“IPv6-any”这个地址簿C.总部PC的DNS需要指向总部FW的内网口ip，即2005::1。

山石网科Ipv 整体解决方案

场景模拟如下：一个总部两个分支，总部内网采用IPv6地址，外网地址采用IPv4；分支1外网IPv4，内网IPv6；分支机构2内外网都为IPv4地址。

需求如下：A.总部的IPv6地址可以访问到互联网IPv4资源，总部的IPv6地址可以提供互联网用户访问。

B.总部和分支1的IPv6地址通过公网6in4隧道互相通信。

C.总部和分支2的IPv4地址互相通信。

Hillstone广电网络安全解决方案

Hillstone广电网络安全解决方案Hillstone山石网科广电网多链路出口安全解决方案——应用Hillstone山石网科助力广电网多链路负载均衡&安全管理解决方案山石网科通信技术(北京)有限公司2010年4月一、广电网出口网络现状描述1项目背景广电网，通常是各地有线电视网络公司（台）负责建设运营的。

其职能类似于ISP，可向政府，企业，网吧或普通用户提供宽带接入。

但广电自己没有独立的Internet接入出口。

所以，广电会向电信，网通等ISP租用带宽，而后再通过光纤或HFC网向用户提供宽带接入服务，其职能类似于2级ISP。

通常情况下，为了保证互联网访问的服务质量，缓解中国存在的南北两家ISP带来的互联互通问题，广电采用同时租用多家ISP链路的办法以保障INTERNET链路出口的稳定性和访问质量。

通过分析，广电网络中通常存在如下问题：1）需要高性价比的多链路负载均衡解决方案为了保证出口链路对互联网访问的质量，广电会同时租用多家ISP的链路以保障INTERNET链路出口的稳定性和访问质量。

通常情况下，广电至少租用电信和网通2大ISP的链路，部分地区会进一步接入联通，铁通和教育网的链路。

多链路的接入，扩充了带宽，但也给广电带来了新的挑战－各种出口链路的流量负载分配的问题。

选择F5等负载均衡厂商产品来解决出口网络的均衡问题是一种方法，但该类设备的价格昂贵，处理性能不理想，且安全性较低。

所以，广电迫切需要一性价比更高的多链路负载均衡的解决方案。

2）日益增长的业务访问量给防火墙带来巨大压力广电网从建立之初就考虑到了安全问题，采用防火墙设备做为广电网网络出口安全防护已经比较普遍。

但广电网现有的防火墙部署时间较早，一般都是采用传统的X86架构或ASIC架构。

其网络性能往往不能继续支撑日益增长的业务访问量。

随着跨网应用的骤增，广电网网络环境基于X86或者ASIC的传统架构的防火墙会导致网络传输延迟增大，部分的防火墙设备已成为整个网络传输的瓶颈之一，严重影响整个广电网出口的正常业务需求。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.2 隐藏并保护内网主机
使用网络地址转换（NAT）后，内网主机使用私网地址，而对外网却显示一个或多个公网地址，内网主机不直接暴露在公网上，避免被扫描探测和直接访问，从而增强网络安全性。

Hillstone网络地址转换基本功能
2.1 SNAT（源地址转换）
2.2 DNAT （目的地址转换）
SNAT 是内网终端访问外网服务时使用的功能。

如图1所示，内网终端使用私网地址访问公网服务，数据包经过网关时，网关将“私网源地址：端口”修改成“公网源地址：端口”，并做下记录，当服务端返回数据包时，再按照之前的记录将“公网目的地址：端口”修改回“私网目的地址：端口”。

Hillstone 安全网关的SNAT 功能支持三种转换模式：
① 静态地址
静态源地址转换即一对一的转换。

该模式要求被转换到的公网地址条目包含的IP 地址数与流量的私网源地址的地址条目包含的IP 地址数相同。

② 动态地址
动态源地址转换即多对多的转换。

该模式将私网源地址转换到指定的公网IP 地址。

每一个私网源地址会被映射到一个唯一的公网IP 地址做转换，直到指定公网地址全部被占用。

③ 动态端口
多个私网源地址将被转换成指定公网IP 地址条目中的一个地址。

通常情况下，地址条目中的第一个地址将会首先被使用，当第一个地址的端口资源被用尽，第二个地址将会被使用。

DNAT 是外网终端访问内网服务时使用的功能。

如图2所示，外网终端使用公网地址访问内网服务，数据包经过网关时，网关将“公网目的地址：端口”修改成“私网目的地址：端口”，并做下记录，当服务端返回数据包时，再按照之前的记录将“私网源地址：端口”修改回“公网源地址：端口”。

图1 Hillstone 安全网关SNAT 工作原理
图2 Hillstone 安全网关DNAT
工作原理
2.3 ALG （应用层网关）
一些应用在通信过程中使用应用层携带网络地址信息，如SIP 协议；一些应用采用多通道数据传送，控制通道在应用层协商数据通道的网络地址，如FTP 协议。

在NAT 场景下，这些协议的正常通信都会受到影响。

这就要求NAT 网关在进行网络层地址转换的同时，能够识别这些应用，并在应用层也对地址进行相应的转换。

图3中以SIP 协议为例，讲解ALG
过程。

Hillstone 安全网关支持SIP 、H.323、FTP 、TFTP 、PPTP 、RTSP 、RSH 、MSRPC 、SUNRPC 、SQLNET 等多种常用协议的ALG 。

SNAT 工作在动态端口模式时，公网源地址池中的某个地址首先被使用，当这个地址的端口池被用尽时，另一个地址才会被使用，这样的工作机制在用户访问某些特殊服务（如网银）时会出现问题。

网银类服务考虑了更多的安全机制，要求同一个用户同一次访问网银服务过程中的源地址必须相同，如果某用户访问网银时正好处于一个公网源地址的端口池被耗尽，那么此用户后续访问该网银服务的新建流的私网源地址都会被转换成新的公网地址。

根据网银的安全机制，这些新建流会被服务端断开。

为解决该问题，Hillstone 提供了Sticky 功能，当SNAT 工作在动态端口模式时，若开启Sticky 功能，每一个私网源地址产生的所有会话将被映射到同一个固定的公网源地址。

3.1 SNAT Sticky
图4 Hillstone 安全网关SNAT Sticky 应用场景
图3 Hillstone 安全网关ALG 工作原理（SIP 为例）
图5 Hillstone 安全网关SNAT 端口复用应用场景
3.2 SNAT 端口复用
3.3 DNAT 服务器负载均衡
3.4 Full Cone NAT
SNAT 工作时，NAT 网关需要建立“私网源地址：端口”—〉“公网源地址：端口”的映射记录，以便当服务端返回数据包时，再按照之前的记录将“公网目的地址：端口”修改回“私网目的地址：端口”。

一个“公网源地址：端口”对和一个“私网源地址：端口”对是一对一关系。

因此“私网源地址：端口”对的数量（代表用户的数量）越多，“公网源地址：端口”对的数量需求也就越多。

为帮助宽带运营商节约公网源地址资源，Hillstone 提供了SNAT 端口复用功能，把用户访问的公网目的地址作为一个维度加入到NAT 映射表中，即NAT 网关建立“私网源地址：端口”—〉“公网源地址：端口”+“公网目的地址”的映射记录，当不同的用户或同一个用户通过不同端口访问不同的公网地址时，就可以分配相同的“公网源地址：端口”，使得公网源地址资源的使用率大大提高，从而避免宽带运营商因内网用户的增加导致公网源地址资源不足而扩容。

企业或数据中心的内网服务为了保护服务不出现单点故障以及合理利用硬件服务器的性能，常常对服务器采用集群模式部署，这就需要外置负载均衡设备为服务器群进行分流。

Hillstone 的DNAT 功能可以提供服务器负载均衡业务，支持将内网多个私网服务器地址映射成同一个公网地址，在外网用户对此公网地址进行访问时，将流量均匀地分流到各私网服务器上。

图6 Hillstone 安全网关DNAT 服务器负载均衡应用场景
图7 Hillstone 安全网关Full Cone NAT
应用场景
3.5 NAT444
3.6 NAT64/NAT46（NAT-PT ）
在SNAT 过程中，NAT 映射记录由内网用户的“私网源地址：端口”触发建立，当服务端返回数据包时，再按照之前的记录将“公网目的地址：端口”修改回“私网目的地址：端口”。

若服务端返回的数据包与NAT 映射记录无法匹配，就会被丢弃。

Full Cone NAT 功能是在内网用户的“私网源地址：端口”触发建立NAT 映射记录的同时，将当前的“私网源地址：端口”和“公网源地址：端口”进行绑定。

绑定后，相同的“私网源地址：端口”发起的到任何地址的访问都固定转换为对应的“公网源地址：端口”。

当其它用户访问此“公网地址：端口”时，根据之前的绑定记录，系统直接将“公网地址：端口”转换成对应的“私网地址：端口”，使通信得以正常进行。

Hillstone 提供Full Cone NAT 功能，用来解决宽带运营商网络出口带宽拥塞问题。

P2P 下载使得宽带运营商的网络出口带宽常常不足，流量分析发现，由于传统SNAT 工作过程对NAT 记录的严格匹配，宽带运营商的内网用户P2P 下载后的数据无法被其它内网用户请求到，使得所有数据都要从外网的Peer 请求，造成网络出口带宽的高消耗和拥塞。

在Hillstone 安全网关上开启Full Cone NAT 功能后，大部分P2P 流量都在网内流转，大大节省了网络出口带宽。

NAT444主要是被已经拥有大量IPv4地址的运营商用来作为延缓IPv4向IPv6过渡的手段。

拥有大量IPv4地址的运营商一般都是国家级、区域性大型固网宽带运营商，他们的用户上网会直接分配公网IPv4地址。

但随着用户数量的不断增加以及WLAN 网络的建设，这些运营商拥有的IPv4地址开始不足，而向IPv6过渡又需要较大的投资成本，因此他们开始选择使用NAT 改造方案，给用户分配私网IP 地址来提供互联网接入服务，这样的方案被称为NAT444。

Hillstone 目前提供的NAT444面向中国电信进行了定制，支持外网地址固定端口块向内网地址的静态映射，同时能够基于Session 生成日志，还能基于用户生成日志。

NAT64/NAT46主要解决运营商或企业内部纯IPv6网络和纯IPv4网络互访的问题。

运营商或企业在纯IPv6网络和纯IPv4网络之间部署Hillstone 安全网关，为双向的访问同时做源地址转换和目的地址转换，使通信就像在本类型网络内部一样。

图9 Hillstone 安全网关NAT64/NAT46（NAT-PT ）应用场景
图8 Hillstone 安全网关NAT444
应用场景
4.1 企业互联网出口
防火墙通常作为网关部署在企业的互联网出口，网络地址转换（NAT ）是必须的功能。

4.2 企业数据中心网络出口
防火墙通常不作为网关部署在企业数据中心的网络出口，但网络地址转换（NAT ）是必须的功能。

企业数据中心网络对可靠性要求较高，通常选择两台防火墙HA 模式部署。

3.7 NAT64/DNS64
NAT64/DNS64主要解决运营商或企业内网IPv4和IPv6用户共存的场景下，IPv6用户访问外网IPv4服务的问题。

运营商或企业在网络出口部署Hillstone 安全网关，首先IPv6用户发起对外网服务的DNS 解析，Hillstone 安全网关发现其请求的是IPv4的服务，则代理其向DNS 服务器请求IPv4的地址，然后给IPv6用户回应构造的IPv6地址，此即为DNS64过程；而后IPv6用户发起IP 连接，Hillstone 安全网关根据之前的DNS64过程中的记录，将用户访问的IPv6地址进行目的地址转换成外网IPv4服务的真实地址，同时为用户进行源IP 地址转换，将用户的IPv6地址转换成IPv4地址，即完成NAT64过程。

图10 Hillstone 安全网关NAT64/DNS64应用场景
图11 Hillstone 安全网关企业互联网出口NAT
场景
4.3 宽带运营商网络出口
防火墙通常不作为网关部署在宽带运营商的网络出口，但网络地址转换（NAT
）是必须的功能。

图12 Hillstone 防火墙企业数据中心网络出口NAT 场景
图13 Hillstone 防火墙宽带运营商网络出口NAT
场景。
