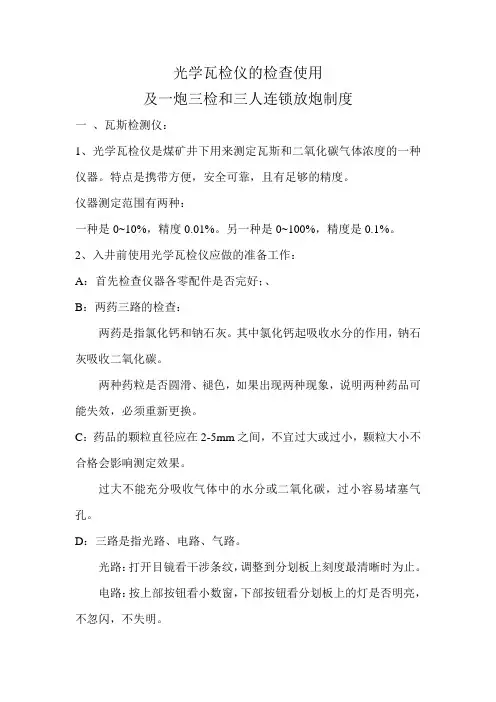

光学瓦检仪的检查使用及一炮三检和三人连锁放炮制度一、瓦斯检测仪：1、光学瓦检仪是煤矿井下用来测定瓦斯和二氧化碳气体浓度的一种仪器。

特点是携带方便，安全可靠，且有足够的精度。

仪器测定范围有两种：一种是0~10%，精度0.01%。

另一种是0~100%，精度是0.1%。

2、入井前使用光学瓦检仪应做的准备工作：A：首先检查仪器各零配件是否完好；、B：两药三路的检查：两药是指氯化钙和钠石灰。

其中氯化钙起吸收水分的作用，钠石灰吸收二氧化碳。

两种药粒是否圆滑、褪色，如果出现两种现象，说明两种药品可能失效，必须重新更换。

C：药品的颗粒直径应在2-5mm之间，不宜过大或过小，颗粒大小不合格会影响测定效果。

过大不能充分吸收气体中的水分或二氧化碳，过小容易堵塞气孔。

D：三路是指光路、电路、气路。

光路：打开目镜看干涉条纹，调整到分划板上刻度最清晰时为止。

电路：按上部按钮看小数窗，下部按钮看分划板上的灯是否明亮，不忽闪，不失明。

气路：检查胶皮球是否漏气，用手捏扁橡皮球，另一手捏住吸气橡皮球的胶管，若在1 分钟内不鼓起说明不漏气。

3、仪器的校对：A、在待测地点附近的进风流中进行换气，转动测微手轮将小数调回0位，转动螺旋杆将分划板上第一条黑基线对在0上。

如果第5条黑基线正与7%相对，说明仪器准确。

4、测定：A、瓦斯的测定：在测定地点捏放胶皮球5-6次，将待测气体吸入瓦斯室，由目镜1中读出黑基线位移后靠近的整数数值，然后转动微调螺旋杆，使黑基线退到和该整数刻度相重合，从微读数盘上读出小数位。

两数相加，所得值为瓦斯浓度值。

B、二氧化碳的测定：去掉外接辅助管（钠石灰），检查出该地点的混合气体浓度，混合气体浓度减去该地点得瓦斯浓度乘以0.96%得出的值为该地点二氧化碳的浓度值。

二、“一炮三检”制度和“三人连锁交换牌”制度：1、“一炮三检“制度：即装药前、爆破前、爆破后必须检查爆破地点附近20米范围内风流中的瓦斯浓度，若瓦斯浓度超过1%时，严禁装药放炮；2、“三人连锁爆破”制度：即爆破前，爆破员在做好准备工作的前提下（检查瓦斯、连好母线、人员撤离），爆破工将警戒牌交给班组长，由班组长亲自派专人警戒，并检查顶板与支架情况，负责把人员撤离到安全地点，停掉盲巷内一切电源，一切工作就绪后，班组长将爆破命令牌交给瓦斯检查员，由瓦斯检查员检查瓦斯、煤尘浓度合格后，将爆破牌交给爆破工，爆破工吹三声口哨，放可爆破。

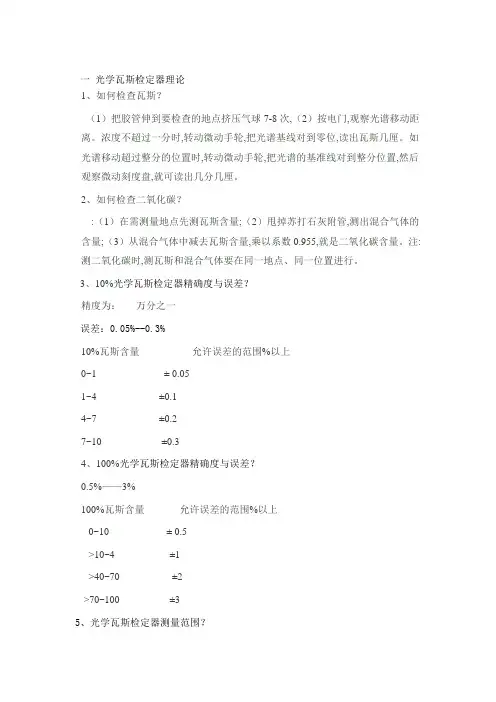

一光学瓦斯检定器理论1、如何检查瓦斯？（1）把胶管伸到要检查的地点挤压气球7-8次,（2）按电门,观察光谱移动距离。

浓度不超过一分时,转动微动手轮,把光谱基线对到零位,读出瓦斯几厘。

如光谱移动超过整分的位置时,转动微动手轮,把光谱的基准线对到整分位置,然后观察微动刻度盘,就可读出几分几厘。

2、如何检查二氧化碳？:（1）在需测量地点先测瓦斯含量;（2）甩掉苏打石灰附管,测出混合气体的含量;（3）从混合气体中减去瓦斯含量,乘以系数0.955,就是二氧化碳含量。

注:测二氧化碳时,测瓦斯和混合气体要在同一地点、同一位置进行。

3、10%光学瓦斯检定器精确度与误差？精度为：万分之一误差：0.05%--0.3%10%瓦斯含量允许误差的范围%以上0~1 ± 0.051~4 ±0.14~7 ±0.27~10 ±0.34、100%光学瓦斯检定器精确度与误差？0.5%——3%100%瓦斯含量允许误差的范围%以上0~10 ± 0.5>10~4 ±1>40~70 ±2>70~100 ±35、光学瓦斯检定器测量范围？10%：测量的范围：0~10%100%：测量的范围： 0~100%6、光学瓦斯检定器最低刻度？10%刻度最低为： 0.02%100%测微刻度盘最小值 0.2%7、光学瓦斯检定器的用途？光学瓦斯鉴定器应用了光波干涉原理，迅速而准确的测定矿井中的沼气（甲烷）CO2等有害气体的浓度，同时也可用于其他工业部门的气体测定。

8、光学瓦斯检定器使用环境温度？—15度——40度9、仪器的构造及部件名称？瓦斯鉴定器的构造为电、光、气组成。

：1、照明装置组2、聚光镜组3、平面镜组4、折光棱镜组5、反射棱镜组6、物镜组7、目镜组8、测微组9、目镜组10、测微镜组11、吸收管组10、目镜的作用？起放大作用，便于观察。

通过旋转镜座调节视度，看清光谱。

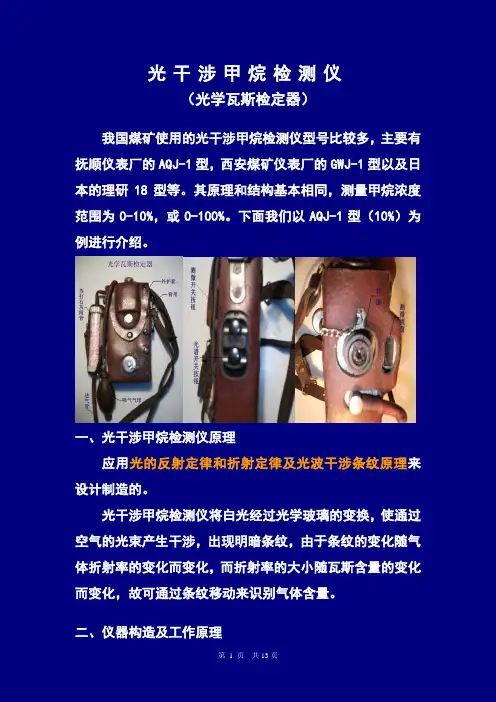

光干涉甲烷检测仪（光学瓦斯检定器）我国煤矿使用的光干涉甲烷检测仪型号比较多，主要有抚顺仪表厂的AQJ-1型，西安煤矿仪表厂的GWJ-1型以及日本的理研18型等。

其原理和结构基本相同，测量甲烷浓度范围为0-10%，或0-100%。

下面我们以AQJ-1型（10%）为例进行介绍。

一、光干涉甲烷检测仪原理应用光的反射定律和折射定律及光波干涉条纹原理来设计制造的。

光干涉甲烷检测仪将白光经过光学玻璃的变换，使通过空气的光束产生干涉，出现明暗条纹，由于条纹的变化随气体折射率的变化而变化，而折射率的大小随瓦斯含量的变化而变化，故可通过条纹移动来识别气体含量。

二、仪器构造及工作原理光干涉甲烷检测仪结构大体由300多个零件，组成二十多个组件，构成三个系统：电路系统、光路系统、气路系统和辅助部件组合而成。

1、照明装置组：是仪器产生干涉条纹的光源部分，电源为一节5号电池，灯泡额定电压为1.35V，具有白色反光面的灯泡效果较好。

2、聚光镜组：聚光镜组和镜座用胶粘牢，该镜用以聚集由光源发出的光，以增强亮度。

3、平面镜组：是产生光干涉的重要部分，平面镜是用档片、弓形弹片和压板等固定在镜座上，通过聚光镜的光线以45°交角射向平面镜，光线经过此镜后分为两束，由于镜座的作用，该镜向后倾斜55′，以便得到所需要的干涉条纹宽度，即一条条纹与另一条条纹间的距离。

4、折光棱镜组：是产生光干涉的重要部分，固定方法与平面镜相同。

它将光弦进行2次90°反射后折回平面镜。

此组件在装配时要求绝对水平，否则，将使全反射的光线宽度改变。

5、反射棱镜组：反射棱镜的作用是将光线进行90°转向，当调节螺杆时，可使干涉条纹移动。

调节支板时，可以寻找干涉视场范围。

在井下测定有害气体以前必须先调整好基数，在测量过程中，不得随意转动与调节螺杆连在一起的粗动手轮。

6、物镜组：物镜和镜座用胶粘牢，其上的光屏是用以改善干涉条纹的清晰度，调节物镜前后距离，可使干涉条纹在分划板上成像清晰。

光学瓦斯测仪课件 (一)
光学瓦斯测仪是矿井安全生产中不可或缺的重要仪器，是矿山井下安
全生产的重要监测手段。

本文将从光学瓦斯测仪的基本原理、核心部
件和使用方法等方面进行阐述。

一、基本原理
光学瓦斯测仪利用激光原理，在环境中喷射红外激光束，当遇到可燃
气体后，能够吸收一部分激光，从而使激光能量的传播路径发生变化。

测量仪通过检测激光发射前后的差异，来判断环境中的可燃气体浓度。

二、核心部件
光学瓦斯测仪主要由激光器、控制器、光路反射镜、接收器、显示器
等组成。

其中，激光器提供了红外激光束，光路反射镜用于控制激光
束的方向，接收器负责检测激光束的反射情况并返回控制器进行处理，显示器是显示气体浓度值。

三、使用方法
1.在使用光学瓦斯测仪测试气体浓度时，必须先保证环境干燥、无尘、无烟雾，避免对仪器的误差影响。

2.在使用前需要对仪器进行预热，通常预热10~15分钟左右即可进入
正常使用的状态。

3.为了保证测量的准确性，应该选择与环境相同的自然进风口对气体
进行采样检测。

4.在测量过程中，应随时观察仪表的显示数值，及时发现气体泄漏、
积聚等异常情况。

5.测量结束后，应及时清理仪器，注意及时更换电池，以保证下次的
正常使用。

总之，光学瓦斯测仪是一种重要的矿井安全监测仪器，在矿山生产中
的功能非常重要。

通过本文的介绍，我们对光学瓦斯测仪的基础原理、核心部件以及使用方法有了更清晰的认识，相信这对于广大矿工和安
全监控人员来说是非常有益的。

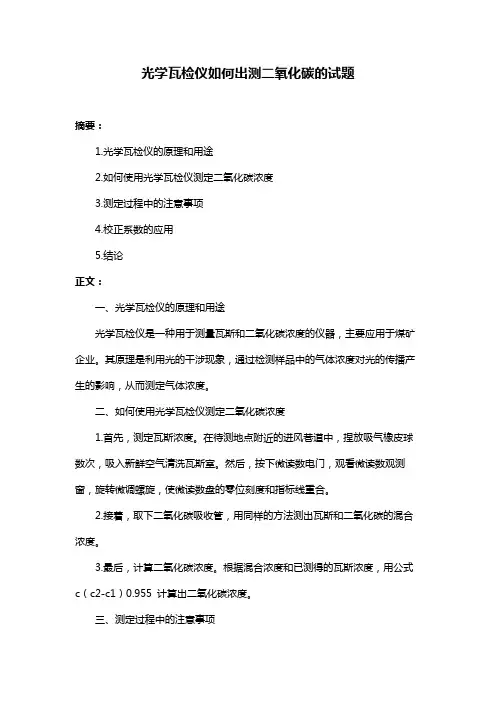

光学瓦检仪如何出测二氧化碳的试题
摘要：
1.光学瓦检仪的原理和用途
2.如何使用光学瓦检仪测定二氧化碳浓度
3.测定过程中的注意事项
4.校正系数的应用
5.结论
正文：
一、光学瓦检仪的原理和用途
光学瓦检仪是一种用于测量瓦斯和二氧化碳浓度的仪器，主要应用于煤矿企业。

其原理是利用光的干涉现象，通过检测样品中的气体浓度对光的传播产生的影响，从而测定气体浓度。

二、如何使用光学瓦检仪测定二氧化碳浓度
1.首先，测定瓦斯浓度。

在待测地点附近的进风巷道中，捏放吸气橡皮球数次，吸入新鲜空气清洗瓦斯室。

然后，按下微读数电门，观看微读数观测窗，旋转微调螺旋，使微读数盘的零位刻度和指标线重合。

2.接着，取下二氧化碳吸收管，用同样的方法测出瓦斯和二氧化碳的混合浓度。

3.最后，计算二氧化碳浓度。

根据混合浓度和已测得的瓦斯浓度，用公式c（c2-c1）0.955 计算出二氧化碳浓度。

三、测定过程中的注意事项
1.保持仪器的清洁，避免灰尘和油污影响测量结果。

2.在测量过程中，应保持待测气体的稳定，避免因气流波动导致测量误差。

3.确保测量环境的温度和压力与待测地点相近，防止因温度和空气压力不同引起测定时出现零点漂移现象。

四、校正系数的应用
当光学瓦检仪需要精确测定二氧化碳浓度时，应将测定值乘以校正系数。

校正系数取决于仪器的型号和测量范围，需要根据实际情况选取。

五、结论
光学瓦检仪是一种有效的测量瓦斯和二氧化碳浓度的仪器。

在使用过程中，需要注意保持仪器的清洁、测量环境的稳定，以及正确选取校正系数。

1光学瓦斯检测仪
光干涉式甲烷测定器时一种应用光干涉原理，测量甲烷、二氧化碳灯气体浓度的便携式仪器，仪器具有测量精度高、操作简单快捷、使用方便等特点。

主要用于存在易燃、易爆可燃性气体混合物的工作环境中测量甲烷浓度。

工作原理：
由光源发出的散射光经聚光镜聚焦的光束到达平面镜，其中一部分光束通过平面镜反射，经气室的空气到达折光棱镜，折光棱镜将其折射回另一侧的空气室后回到平面镜并折射到后表面的反射膜上，通过反射膜反射到反射棱镜后经偏折进入望远镜系统。

另一部分光束折射入平面镜后，在其后表面反射膜反射，穿过气室的甲烷经折光棱镜反射又回经甲烷室到平面镜，经平面镜的反射后与上述部分光束一同进入反射棱镜，经偏折进入望远镜系统。

由于光程差的结果，在物镜的焦平面上产生干涉条纹，通过目镜既能观察到干涉条纹。

当甲烷室与空气室都充满相同的气体时，干涉条纹位置不移动，但当甲烷抽进甲烷室，由于光束通过的介质发生改变，干涉条纹相对原位置移动一段距离。

测量这个位移量，便可知甲烷在空气中的含量。

技术参数：。

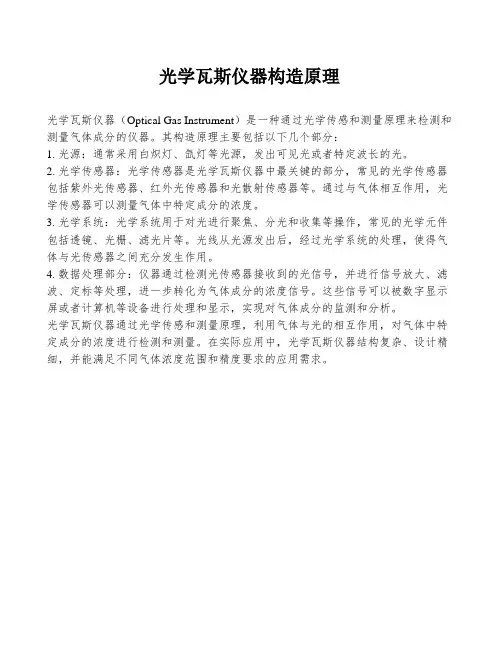

光学瓦斯仪器构造原理
