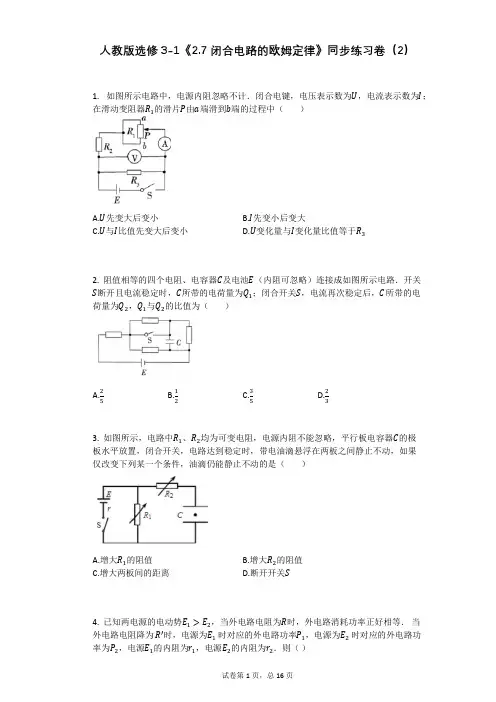

人教版选修3-1《2.7 闭合电路的欧姆定律》同步练习卷（2）1. 如图所示电路中，电源内阻忽略不计．闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中（）A.U先变大后变小B.I先变小后变大C.U与I比值先变大后变小D.U变化量与I变化量比值等于R32. 阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2，Q1与Q2的比值为（）A.2 5B.12C.35D.233. 如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置，闭合开关，电路达到稳定时，带电油滴悬浮在两板之间静止不动，如果仅改变下列某一个条件，油滴仍能静止不动的是（）A.增大R1的阻值B.增大R2的阻值C.增大两板间的距离D.断开开关S4. 已知两电源的电动势E1>E2，当外电路电阻为R时，外电路消耗功率正好相等．当外电路电阻降为R′时，电源为E1时对应的外电路功率P1，电源为E2时对应的外电路功率为P2，电源E1的内阻为r1，电源E2的内阻为r2．则（）A.r1>r2，P1>P2B.r1<r2，P1<P2C.r1<r2，P1>P2D.r1>r2，P1<P25. 将一电动势为E，内电阻为r的电池与电阻R连接，构成一个闭合电路，U外表示外电路电压，I表示电路中的电流，下列说法正确的是（）A.由U外=IR可知，外电压随I的增大而增大B.由U内=Ir可知，电源两端的电压随I的增大而增大C.由U外=E−Ir可知，电源两端的电压随电流I的增大而减小D.由P=IU可知，电源的输出功率P随电流I的增大而增大6. 如图所示的电路中，电阻R＝2Ω．断开S后，电压表的读数为3V（电压表为理想电压表）；闭合S后，电压表的读数为2V，则电源的内阻r为（）A.1ΩB.2ΩC.3ΩD.4Ω7. 按如图所示的电路连接各元件后，闭合开关S，L1、L2两灯泡都能发光。

人教版物理选修3-1第九章第2节：闭合电路欧姆定律一、选择题。

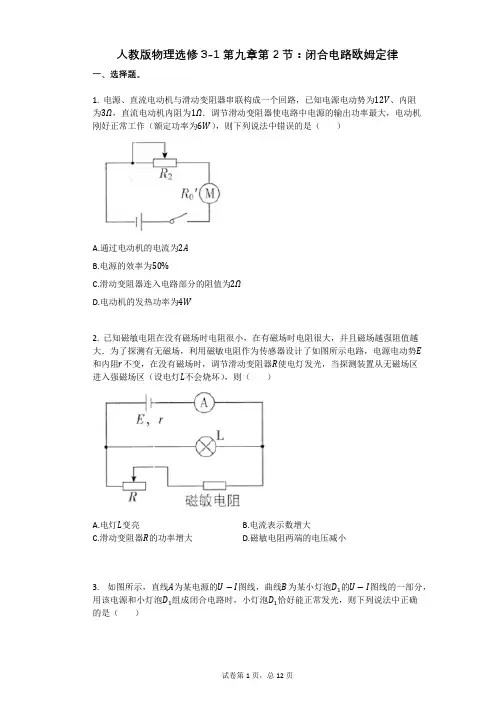

1. 电源、直流电动机与滑动变阻器串联构成一个回路，已知电源电动势为12V、内阻为3Ω，直流电动机内阻为1Ω．调节滑动变阻器使电路中电源的输出功率最大，电动机刚好正常工作（额定功率为6W），则下列说法中错误的是（）A.通过电动机的电流为2AB.电源的效率为50%C.滑动变阻器连入电路部分的阻值为2ΩD.电动机的发热功率为4W2. 已知磁敏电阻在没有磁场时电阻很小，在有磁场时电阻很大，并且磁场越强阻值越大．为了探测有无磁场，利用磁敏电阻作为传感器设计了如图所示电路，电源电动势E 和内阻r不变，在没有磁场时，调节滑动变阻器R使电灯发光，当探测装置从无磁场区进入强磁场区（设电灯L不会烧坏），则（）A.电灯L变亮B.电流表示数增大C.滑动变阻器R的功率增大D.磁敏电阻两端的电压减小3. 如图所示，直线A为某电源的U−I图线，曲线B为某小灯泡D1的U−I图线的一部分，用该电源和小灯泡D1组成闭合电路时，小灯泡D1恰好能正常发光，则下列说法中正确的是（）ΩA.此电源的内阻为23B.小灯泡D1的额定电压为3V，功率为6WC.把小灯泡D1换成“3V，20W”的小灯泡D2，电源的输出功率将变小D.由于小灯泡D1的U−I图线是一条曲线，所以灯泡发光过程中欧姆定律不适用4. 如图所示的电路中，闭合开关，灯L1、L2正常发光，由于电路出现故障，突然发现L1变亮，L2变暗，电流表的读数变小，根据分析，发生的故障可能是（）A.R1断路B.R2断路C.R3短路D.R4短路5. 在如图所示的电路中，电源电动势E恒定，内阻r=1Ω，两电表均为理想电表，定值电阻R3=5Ω．当开关K断开与闭合时，ab段电路消耗的电功率相等．则下列说法正确的是（）A.开关K断开时电源的效率比闭合时高B.电阻R1、R2可能分别为3Ω、6ΩC.开关K断开时电压表的示数一定小于开关K闭合时的示数D.开关K断开与闭合时，电压表示数变化量的大小与电流表示数变化量的大小的比值一定等于1Ω二、多选题。

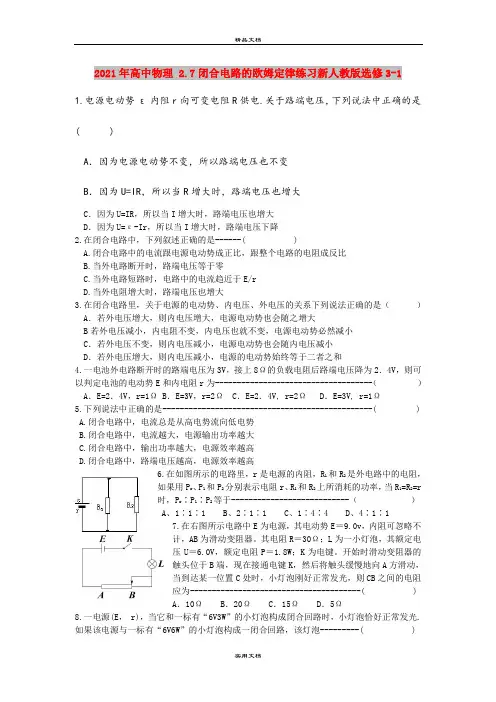

2021年高中物理 2.7闭合电路的欧姆定律练习新人教版选修3-11.电源电动势ε内阻r向可变电阻R供电.关于路端电压，下列说法中正确的是( )A．因为电源电动势不变，所以路端电压也不变B．因为U=IR，所以当R增大时，路端电压也增大C．因为U=IR，所以当I增大时，路端电压也增大D．因为U=ε-Ir，所以当I增大时，路端电压下降2.在闭合电路中，下列叙述正确的是------( )A.闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B.当外电路断开时，路端电压等于零C.当外电路短路时，电路中的电流趋近于E/rD.当外电阻增大时，路端电压也增大3.在闭合电路里，关于电源的电动势、内电压、外电压的关系下列说法正确的是（）A．若外电压增大，则内电压增大，电源电动势也会随之增大B若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．若外电压不变，则内电压减小，电源电动势也会随内电压减小D．若外电压增大，则内电压减小，电源的电动势始终等于二者之和4.一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2．4V，则可以判定电池的电动势E和内电阻r为------------------------------------（）A．E=2．4V，r=1Ω B．E=3V，r=2ΩC．E=2．4V, r=2ΩD．E=3V, r=1Ω5.下列说法中正确的是------------------------------------------------( )A.闭合电路中，电流总是从高电势流向低电势B.闭合电路中，电流越大，电源输出功率越大C.闭合电路中，输出功率越大，电源效率越高D.闭合电路中，路端电压越高，电源效率越高6.在如图所示的电路里，r是电源的内阻，R 1和R2是外电路中的电阻，如果用P r、P1和P2分别表示电阻r、R1和R2上所消耗的功率，当R1=R2=r时，P r∶P1∶P2等于---------------------------（）A、1∶1∶1B、2∶1∶1C、1∶4∶4D、4∶1∶17.在右图所示电路中E为电源，其电动势E＝9.0v，内阻可忽略不计，AB为滑动变阻器。

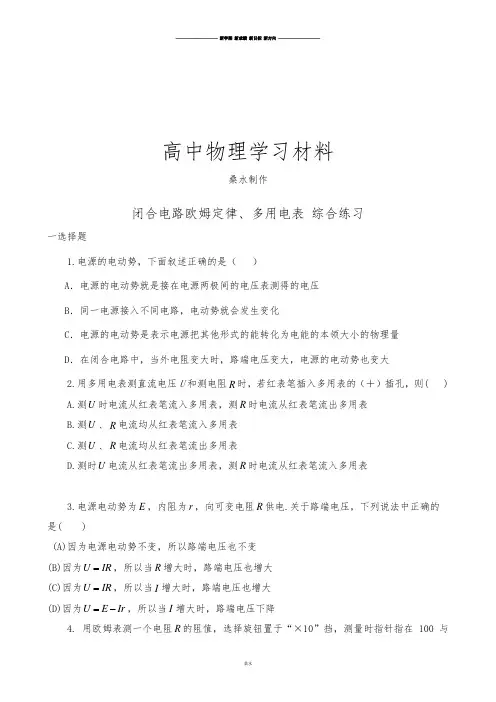

高中物理学习材料桑水制作闭合电路欧姆定律、多用电表综合练习一选择题1.电源的电动势，下面叙述正确的是（）A．电源的电动势就是接在电源两极间的电压表测得的电压B．同一电源接入不同电路，电动势就会发生变化C．电源的电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D．在闭合电路中，当外电阻变大时，路端电压变大，电源的电动势也变大2.用多用电表测直流电压U和测电阻R时，若红表笔插入多用表的（＋）插孔，则( )A.测U时电流从红表笔流入多用表，测R时电流从红表笔流出多用表B.测U、R电流均从红表笔流入多用表C.测U、R电流均从红表笔流出多用表D.测时U电流从红表笔流出多用表，测R时电流从红表笔流入多用表3.电源电动势为E，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是( )(A)因为电源电动势不变，所以路端电压也不变(B)因为U IR=，所以当R增大时，路端电压也增大(C)因为U IR=，所以当I增大时，路端电压也增大(D)因为U E Ir=-，所以当I增大时，路端电压下降4. 用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度的正中间，可以确定 （ ）A.150R =ΩB. 1500R =ΩC. 1000Ω＜R ＜1500ΩD. 1500Ω＜R ＜2000Ω5.实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到R ×100Ω挡，分别测它们的正负电阻加以鉴别：测甲元件时，0.5R R K ==Ω正反；测乙元件时，0.5R K =Ω正，100R K =Ω反；测丙元件时，开始指针偏转到0.5K Ω，接着读数逐渐增大，最后停在100K Ω上.则甲、乙、丙三个元件分别是( )A.电容、电阻、二极管B.电阻、电容、二极管C.电阻、二极管、电容D.二极管、电阻、电容6.用电动势6E V =、内电阻4r =Ω的直流电源依次分别对下列四个电珠供电，最亮的电珠是( )(A)“6V ，12W ” (B)“6V ，9W ” (C)“6V ，4W ” (D)“6V ，3W ”7.图A-1所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ）A 、电灯L 更亮，安培表的示数减小B 、电灯L 更亮，安培表的示数减大C 、电灯L 更暗，安培表的示数减小D 、电灯L 更暗，安培表的示数减大8.如图A-2所示为两个不同闭合电路中两个不同电源的U -I 图像，则下属说法中不正确的示（ ）A 、电动势12E E =，发生短路时的电流1I ＞2IB 、电动势12E E =，内阻1r ＞2rC 、电动势12E E =，内阻1r ＜2rD 、当电源的工作电流变化相同时，电源2的路端电压变化较大9.一太阳能电池板，测得它的开路电压为800mV ，短路电流为400mA ，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压约为 （ ）A ．0.10VB ．0.20VC 、0.30VD ．0.70V2R1RAabL图A-1UOI12图A-2二、填空题10.如图A-3所示，一只黑箱有A 、B 、C 三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．红表笔接 A A B B C C 黑表笔接 BCACAB测得阻值(Ω)10010k 100 10.1k 90 190由表中的数据可以判定:（1）电阻接在______________两点间，阻值为________________Ω_．（2）二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________Ω，反向阻值为_____________Ω_．11.使用中值电阻为25Ω（×1档）的多用电表测量两个定值电阻1R 和2R ，（已知1R 和2R 的阻值分别约为20Ω和30K Ω,在下列各项操作中选出尽可能准确地测量各阻值、并符合多用电表使用规则的操作：A.转动选择开关使其尖端对准“×1k ”档B.转动选择开关使其尖端对准“×100”档C.转动选择开关使其尖端对准“×10”档D.转动选择开关使其尖端对准“×1”档E.转动选择开关使其尖端对准“OFF ”档F.将两表笔分别接触R 1两端，读出R 1的阻值后，随即断开 H.将两表笔短接，调整欧姆调零旋钮，使指针指到O 欧姆位置。

9.一太阳能电池板，测得它的开路电压为800mV，短路电流为400mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压约为（）A．0.10V B．0.20V C、0.30V D．0.70V二、填空题10.如图A-3所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．红表笔接 A A B B C C黑表笔接 B C A C A B测得阻值100 10k 100 10.1k 90 190(Ω)由表中的数据可以判定:（1）电阻接在______________两点间，阻值为________________Ω_．（2）二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________Ω，反向阻值为_____________Ω_．11.使用中值电阻为25Ω（×1档）的多用电表测量两个定值电阻1R和2R，（已知1R和R的阻值分别约为20Ω和30KΩ,在下列各项操作中选出尽可能准确地测量各阻值、并符2合多用电表使用规则的操作：A.转动选择开关使其尖端对准“×1k”档B.转动选择开关使其尖端对准“×100”档C.转动选择开关使其尖端对准“×10”档D.转动选择开关使其尖端对准“×1”档E.转动选择开关使其尖端对准“OFF”档F.将两表笔分别接触R1两端，读出R1的阻值后，随即断开H.将两表笔短接，调整欧姆调零旋钮，使指针指到O欧姆位置。

所选操作的合理顺序为：。

参考答案一、选择题1.C2.B.测电压时表笔的（＋）接线柱端与被测电路流入电流的那端相接。

多用电表的（＋）插孔与表头内部的电源（－）极相接。

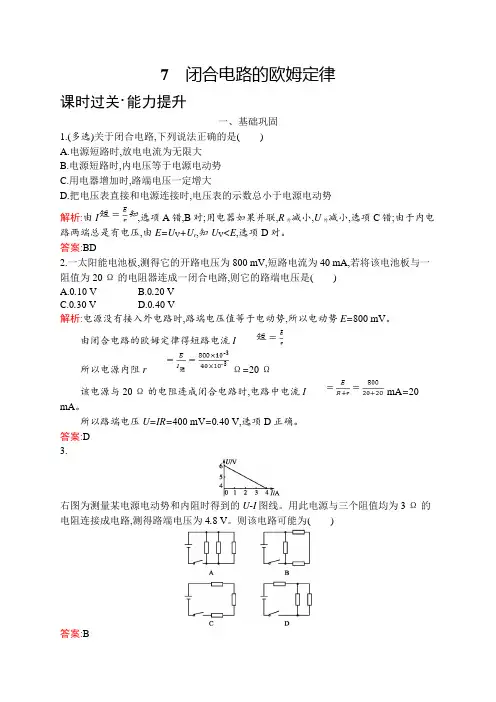

7闭合电路的欧姆定律课时过关·能力提升一、基础巩固1.(多选)关于闭合电路,下列说法正确的是()A.电源短路时,放电电流为无限大B.电源短路时,内电压等于电源电动势C.用电器增加时,路端电压一定增大D.把电压表直接和电源连接时,电压表的示数总小于电源电动势解析:由I,选项A错,B对;用电器如果并联,R外减小,U外减小,选项C错;由于内电路两端总是有电压,由E=U V+U r,知U V<E,选项D对。

答案:BD2.一太阳能电池板,测得它的开路电压为800 mV,短路电流为40 mA,若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路,则它的路端电压是()A.0.10 VB.0.20 VC.0.30 VD.0.40 V解析:电源没有接入外电路时,路端电压值等于电动势,所以电动势E=800 mV。

由闭合电路的欧姆定律得短路电流I所以电源内阻rΩ=20 Ω该电源与20 Ω的电阻连成闭合电路时,电路中电流I mA=20 mA。

所以路端电压U=IR=400 mV=0.40 V,选项D正确。

答案:D3.右图为测量某电源电动势和内阻时得到的U-I图线。

用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V。

则该电路可能为()答案:B4.在如图所示的电路中,电源的电动势为E ,内电阻为r 。

L 1、L 2是两个小灯泡,闭合S 后,两灯均能发光。

当滑动变阻器的滑片向右滑动时,会出现( )A.L 1变暗,L 2变暗B.L 1变亮,L 2变暗C.L 1变亮,L 2变亮D.L 1变暗,L 2变亮解析:滑动变阻器的滑片向右滑动,R 外增大,I ,L 1变暗,U 2增大,L 2变亮。

选项D 正确。

答案:D5.如图所示,电源电动势E=10 V,内阻r=0.2 Ω,标有“8 V16 W ”的灯泡L 恰好正常发光,电动机线圈电阻R 0=0.15 Ω,则电源的输出功率为( )A.16 WB.440 WC.80 WD.400 W解析:由E=U 外+U 内,U 内=E-U 外=(10-8) V=2 V,U 内=Ir ,所以I A=10 A,电源的输出功率P 出=IE-I 2r=(10×10-102×0.2) W=80 W 。

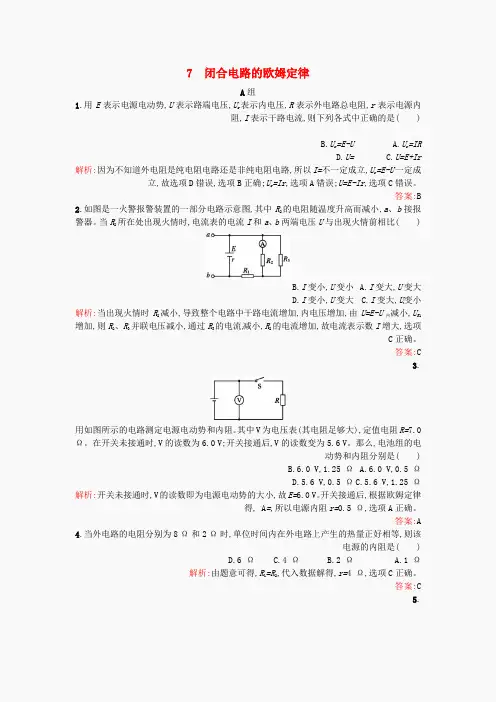

7 闭合电路的欧姆定律A 组表示电源内r ,表示外电路总电阻R ,表示内电压r U ,表示路端电压U ,表示电源电动势E 用.1阻,I 表示干路电流,则下列各式中正确的是( )=IRr U A. U -=E r U B. C.U=E+IrD.U= 一定成U -=E r U ,不一定成立I=所以,因为不知道外电阻是纯电阻电路还是非纯电阻电路:解析错误。

C 选项,Ir -U=E ;错误A 选项,=Ir r U ;正确B 选项,错误D 故选项,立 答案:B接报b 、a ,随温度升高而减小的电阻2R 其中,如图是一火警报警装置的一部分电路示意图.2)(与出现火情前相比U 两端电压b 、a 和I 电流表的电流,所在处出现火情时2R 警器。

当A.I 变大,U 变大B.I 变小,U 变小C.I 变大,U 变小D.I 变小,U 变大 1R U ,减小内U -U=E 由,内电压增加,导致整个电路中干路电流增加,减小2R 当出现火情时:解析选项,增大I 故电流表示数,的电流增加2R ,减小的电流3R 通过,并联电压减小3R 、2R 则,增加C 正确。

答案:C3.用如图所示的电路测定电源电动势和内阻。

其中V 为电压表(其电阻足够大),定值电阻R=7.0 Ω。

在开关未接通时,V 的读数为6.0 V;开关接通后,V 的读数变为5.6 V 。

那么,电池组的电动势和内阻分别是( )A.6.0 V,0.5 ΩB.6.0 V,1.25 ΩC.5.6 V,1.25 ΩD.5.6 V,0.5 Ω 解析:开关未接通时,V 的读数即为电源电动势的大小,故E=6.0 V 。

开关接通后,根据欧姆定律得, A =,所以电源内阻r=0.5 Ω,选项A 正确。

答案:A4.当外电路的电阻分别为8 Ω和2 Ω时,单位时间内在外电路上产生的热量正好相等,则该电源的内阻是( )A.1 ΩB .2 Ω C.4 Ω D.6 Ω 正确。

C 选项4 Ω,r=,代入数据解得,2=R 1R ,由题意可得:解析 答案:C5.,的示数都等于电源电压2V 、1V 电压表,闭合后S 开关,完全相同2L 与1L 灯泡,如图所示的电路两个灯泡都不发光。

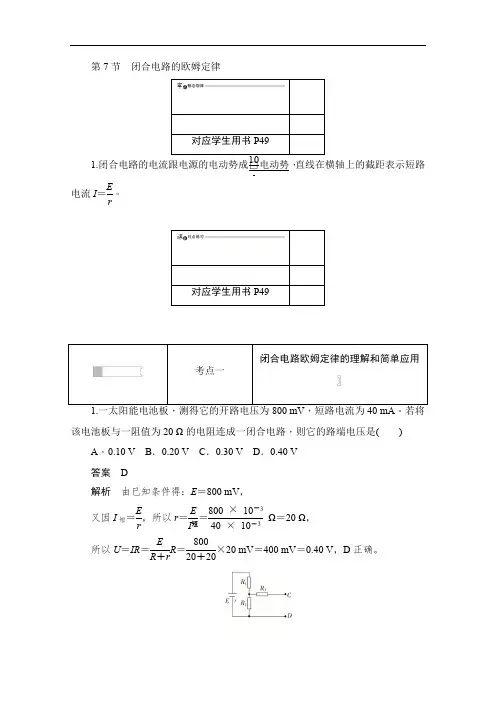

第7节　闭合电路的欧姆定律对应学生用书P491.闭合电路的电流跟电源的电动势成电动势，直线在横轴上的截距表示短路□10电流I ＝。

E r对应学生用书P49 考点一闭合电路欧姆定律的理解和简单应用1.一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA 。

若将该电池板与一阻值为20 Ω的电阻连成一闭合电路，则它的路端电压是( )A ．0.10 VB ．0.20 VC ．0.30 VD ．0.40 V答案　D解析　由已知条件得：E ＝800 mV ，又因I 短＝，所以r ＝＝ Ω＝20 Ω，E r E I 短800×10－340×10－3所以U ＝IR ＝R ＝×20 mV ＝400 mV ＝0.40 V ，D 正确。

E R ＋r 80020＋202．如图所示电路中，电源电动势E ＝12 V ，内阻r ＝2 Ω，R 1＝4 Ω，R 2＝6 Ω，R 3＝3 Ω。

(1)若在C 、D 间连一个理想电压表，其读数是多少？(2)若在C 、D 间连一个理想电流表，其读数是多少？答案　(1)6 V (2)1 A解析　(1)若在C 、D 间连一个理想电压表，根据闭合电路欧姆定律，有I 1＝＝ A ＝1 A 。

E R 1＋R 2＋r 124＋6＋2理想电压表读数为U V ＝I 1R 2＝6 V 。

(2)若在C 、D 间连一个理想电流表，这时电阻R 2与R 3并联，并联电阻大小R 23＝＝ Ω＝2 Ω。

R 2R 3R 2＋R 36×36＋3根据闭合电路欧姆定律，有I 2＝＝ A ＝1.5 A 。

E R 1＋R 23＋r 124＋2＋2理想电流表读数为I ′＝＝ A ＝1 A 。

R 23I 2R 32×1.53考点二路端电压与负载的关系3.如图所示，当开关S 断开时，电压表示数为3 V ，当开关S 闭合时，电压表示数为1.8 V ，则外电阻R 与电源内阻r 之比为( )A ．5∶3B ．3∶5C ．2∶3D ．3∶2答案　D解析　S 断开时，电压表的示数等于电源的电动势，即：E ＝3 V 。

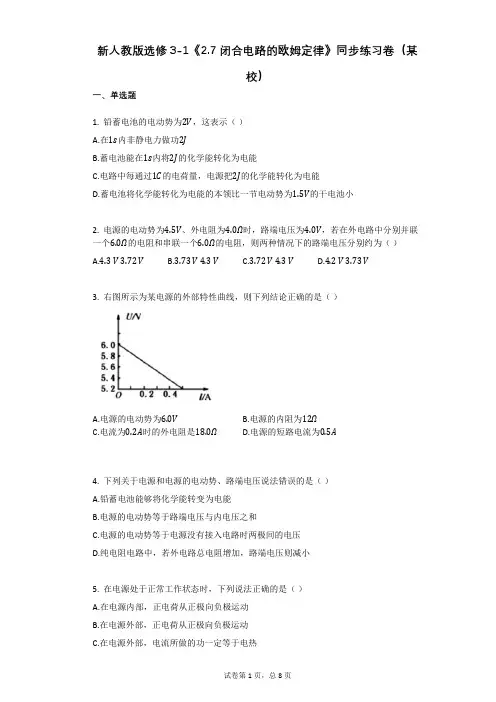

新人教版选修3-1《2.7 闭合电路的欧姆定律》同步练习卷（某校）一、单选题1. 铅蓄电池的电动势为2V，这表示（）A.在1s内非静电力做功2JB.蓄电池能在1s内将2J的化学能转化为电能C.电路中每通过1C的电荷量，电源把2J的化学能转化为电能D.蓄电池将化学能转化为电能的本领比一节电动势为1.5V的干电池小2. 电源的电动势为4.5V、外电阻为4.0Ω时，路端电压为4.0V，若在外电路中分别并联一个6.0Ω的电阻和串联一个6.0Ω的电阻，则两种情况下的路端电压分别约为（）A.4.3 V3.72 VB.3.73 V4.3 VC.3.72 V4.3 VD.4.2 V3.73 V3. 右图所示为某电源的外部特性曲线，则下列结论正确的是（）A.电源的电动势为6.0VB.电源的内阻为12ΩC.电流为0.2A时的外电阻是18.0ΩD.电源的短路电流为0.5A4. 下列关于电源和电源的电动势、路端电压说法错误的是（）A.铅蓄电池能够将化学能转变为电能B.电源的电动势等于路端电压与内电压之和C.电源的电动势等于电源没有接入电路时两极间的电压D.纯电阻电路中，若外电路总电阻增加，路端电压则减小5. 在电源处于正常工作状态时，下列说法正确的是（）A.在电源内部，正电荷从正极向负极运动B.在电源外部，正电荷从正极向负极运动C.在电源外部，电流所做的功一定等于电热D.路端电压一定等于电源的电动势6. 下列说法，正确的是（）A.电源向外电路提供的电能越多，表示电动势越大B.电动势在数值上等于电源将正电荷从负极移送到正极时，非静电力所做的功C.电动势越大的电源，将其他形式的能转化为电能的本领越大D.电源的电动势与外电路有关，外电路电阻越大，电动势就越大7. 如图所示的电路中，电阻R＝2Ω．断开S后，电压表的读数为3V（电压表为理想电压表）；闭合S后，电压表的读数为2V，则电源的内阻r为（）A.1ΩB.2ΩC.3ΩD.4Ω8. 在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系应是（）A.如外电压增大，则内电压增大，电源电动势也会随之增大B.如外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C.如外电压不变，则内电压减小时，电源电动势也随内电压减小D.如外电压增大，则内电压减小，电源的电动势始终为二者之和，保持恒量二、多选题如图所示，E表示电源电动势、I表示电路中的电流、U表示电源的路端电压、P表示电源的输出功率，当外电阻R变化时，下列图像中可能正确的是（）A. B. C. D.以下关于恒定电流部分知识说法正确的是（）A.所有材料的电阻率都会随着温度的升高而增大B.在导体中，只要自由电荷在运动，就一定会形成电流C.外电路断路时的路端电压大小等于电源电动势D.电源电动势的方向是电源内部电势升高的方向如图甲所示，直线A为电源的路端电压U与电流I关系的图像，直线B是电阻R的两端电压U与电流I的关系图像．现用该电源与电阻R组成闭合电路，如图乙所示，则以下判断正确的是（）A.电阻R＝1ΩB.电源的电动势E＝3VC.电阻R消耗的电功率P＝18WD.电源的内阻r＝0.5Ω三、填空题（共1小题，每小题3分，满分3分）如图所示，电源电动势E＝10V，内阻r＝1Ω，闭合开关S后，标有“8V，12W”的灯泡恰能正常发光，电动机M绕组的电阻R0＝4Ω，求：；（1）电源的输出功率P出（2）10s内电动机产生的热量Q；（3）电动机的机械功率。

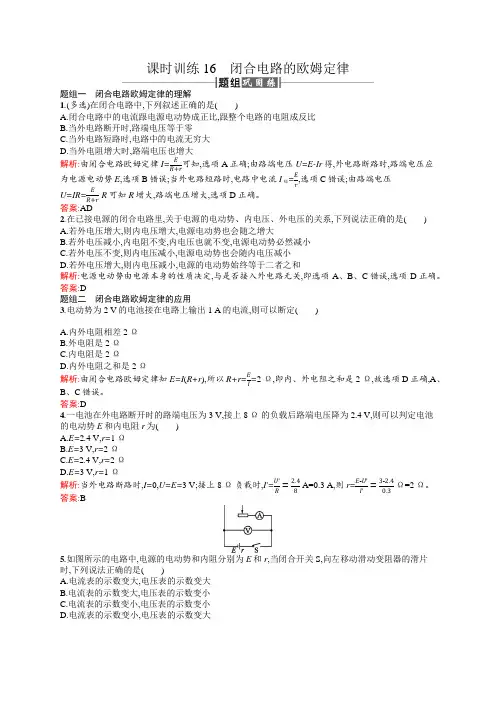

课时训练16闭合电路的欧姆定律题组一闭合电路欧姆定律的理解1.(多选)在闭合电路中,下列叙述正确的是()A.闭合电路中的电流跟电源电动势成正比,跟整个电路的电阻成反比B.当外电路断开时,路端电压等于零C.当外电路短路时,电路中的电流无穷大D.当外电阻增大时,路端电压也增大解析:由闭合电路欧姆定律I=可知,选项A正确;由路端电压U=E-Ir得,外电路断路时,路端电压应为电源电动势E,选项B错误;当外电路短路时,电路中电流I短=,选项C错误;由路端电压U=IR=·R可知R增大,路端电压增大,选项D正确。

答案:AD2.在已接电源的闭合电路里,关于电源的电动势、内电压、外电压的关系,下列说法正确的是()A.若外电压增大,则内电压增大,电源电动势也会随之增大B.若外电压减小,内电阻不变,内电压也就不变,电源电动势必然减小C.若外电压不变,则内电压减小,电源电动势也会随内电压减小D.若外电压增大,则内电压减小,电源的电动势始终等于二者之和解析:电源电动势由电源本身的性质决定,与是否接入外电路无关,即选项A、B、C错误,选项D正确。

答案:D题组二闭合电路欧姆定律的应用3.电动势为2 V的电池接在电路上输出1 A的电流,则可以断定()A.内外电阻相差2 ΩB.外电阻是2 ΩC.内电阻是2 ΩD.内外电阻之和是2 Ω解析:由闭合电路欧姆定律知E=I(R+r),所以R+r==2 Ω,即内、外电阻之和是2 Ω,故选项D正确,A、B、C错误。

答案:D4.一电池在外电路断开时的路端电压为3 V,接上8 Ω的负载后路端电压降为2.4 V,则可以判定电池的电动势E和内电阻r为()A.E=2.4 V,r=1 ΩB.E=3 V,r=2 ΩC.E=2.4 V,r=2 ΩD.E=3 V,r=1 Ω解析:当外电路断路时,I=0,U=E=3 V;接上8 Ω负载时,I'= A=0.3 A,则r=--Ω=2 Ω。

答案:B5.如图所示的电路中,电源的电动势和内阻分别为E和r,当闭合开关S,向左移动滑动变阻器的滑片时,下列说法正确的是()A.电流表的示数变大,电压表的示数变大B.电流表的示数变大,电压表的示数变小C.电流表的示数变小,电压表的示数变小D.电流表的示数变小,电压表的示数变大解析:闭合开关S,滑片向左移动,外电阻R增大,由I=知总电流I减小,电流表示数减小。

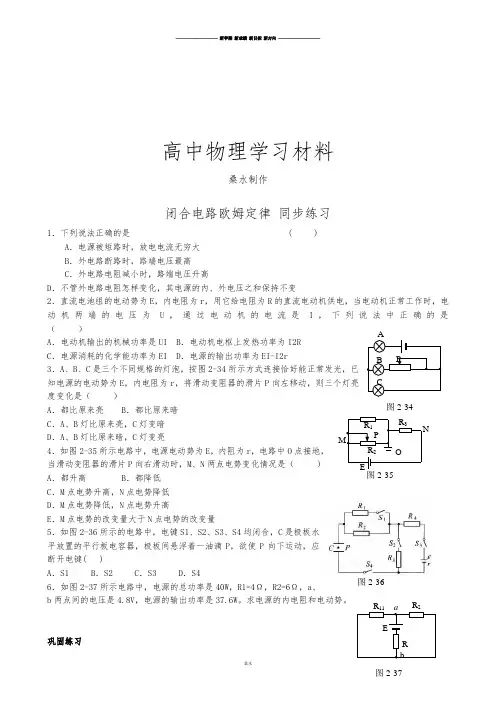

高中物理学习材料桑水制作闭合电路欧姆定律 同步练习1．下列说法正确的是 ( ) A ．电源被短路时，放电电流无穷大 B ．外电路断路时，路端电压最高 C ．外电路电阻减小时，路端电压升高D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变2．直流电池组的电动势为E ，内电阻为r ，用它给电阻为R 的直流电动机供电，当电动机正常工作时，电动机两端的电压为U ，通过电动机的电流是I ，下列说法中正确的是（ ）A ．电动机输出的机械功率是UIB ．电动机电枢上发热功率为I2RC ．电源消耗的化学能功率为EID ．电源的输出功率为EI-I2r3．A 、B 、C 是三个不同规格的灯泡，按图2-34所示方式连接恰好能正常发光，已知电源的电动势为E ，内电阻为r ，将滑动变阻器的滑片P 向左移动，则三个灯亮度变化是（ ）A ．都比原来亮B ．都比原来暗C ．A 、B 灯比原来亮，C 灯变暗D ．A 、B 灯比原来暗，C 灯变亮4．如图2-35所示电路中，电源电动势为E ，内阻为r ，电路中O 点接地，当滑动变阻器的滑片P 向右滑动时，M 、N 两点电势变化情况是（ ） A ．都升高 B ．都降低 C ．M 点电势升高，N 点电势降低 D ．M 点电势降低，N 点电势升高E ．M 点电势的改变量大于N 点电势的改变量5．如图2-36所示的电路中，电键S1、S2、S3、S4均闭合，C 是极板水平放置的平行板电容器，极板间悬浮着一油滴P ，欲使P 向下运动，应断开电键( )A ．S1B ．S2C ．S3D ．S46．如图2-37所示电路中，电源的总功率是40W ，R1=4Ω，R2=6Ω，a 、b 两点间的电压是4.8V ，电源的输出功率是37.6W 。

求电源的内电阻和电动势。

巩固练习A B C P图2-34 R 1R 3 MOP NER 2图2-35图2-36R 11 R 2R Ea b1.电源电动势为ε，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是 ( ) A．因为电源电动势不变，所以路端电压也不变B．因为U=IR，所以当R增大时，路端电压也增大C．因为U=IR，所以当I增大时，路端电压也增大D．因为U=ε-Ir，所以当I增大时，路端电压下降2．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为（）A．1Ω B．2Ω C．4Ω D．8Ω3.如图2-38所示电路中，电池内阻符号为r，电键S原来是闭合的.当S断开时，电流表 ( )A．r=0时示数变大，r≠0时示数变小B．r=0时示数变小，r≠0时示数变大C．r=0或r≠0时，示数都变大D．r=0时示数不变，r≠0时示数变大4.甲、乙、丙三个灯泡，按图2-39方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，③甲灯变得更亮，④乙灯变得更亮，其中( )A．只有①、③正确B．只有②、③止确C．只有③、④正确D．只有①、②正确5.如图2-40所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a 向b移动的过程中，电流表、电压表的示数变化情况为A．电流表先减小后增大，电压表先增大后减小B．电流表先增大后减小，电压表先减小后增大C．电流表一直减小，电压表一直增大D．电流表一直增大，电压表一直减小6.如图2-41所示电路中，电阻R1=8Ω.当电键S断开时，电压表的示数为5.7V，电流表的示数为0.75A，电源总功率是9W；当电键S闭合时，电压表的示数为4V.若电键断开和闭合时电源内部损耗的电功率之比是9:16，求电源的电动势和电阻R2、R3.7.如图2-42所示是对蓄电池组进行充电的电路.A、B两端接在充电机的输出端上，蓄电池组的内阻r=20Ω，指示灯L的规格为“6V，3W”.当可变电阻R调到20Ω时，指示灯恰能正常发光，电压表示数为52V(设电压表内阻极大)，试求:(1)蓄电池组的总电动势.(2)充电机的输出功率.(3)对蓄电池组的输入功率.(4)充电机的充电效率.提高练习1．如图2-43所示所示电路，电流表A1和A2为两个相同的毫安表，当电路两端接入某一恒定电压的电源时，A1的示数为3mA ,A2的示数为2mA。

推荐下载高中物理学习材料（灿若寒星**整理制作）2009——2010学年度高二第二学期物理期末复习习题选修3-1《闭合电路欧姆定律》1．如图为两个不同闭合电路中两个不同电源的I —U 图象，则下述说法正确的是（ ） A ．电动势E 1=E 2，发生短路时的电流强度I 1＞I 2 B ．电动势E 1=E 2，内阻r 1＞r 2 C ．电动势E 1=E 2，内阻r 1＜r 2D ．当两个电源工作电流变化量相同时，电源2的路端电压变化较大2．关于电源和直流电路的性质，下列说法正确的是（ ） A ．电流总是由高电势流向低电势B ．电源短路时，电路电流为无穷大，路端电压为零C ．外电路断路时，路端电压为最大，外电阻为零D ．外电路总电阻值增大时，路端电压也增大3．如图，A 、B 两灯电阻相同，当滑动变阻器的滑动端P 向下滑动时（ ）A 、通过电源的电流减小B 、电阻R 中的电流减小C 、电灯A 将变暗一些D 、电灯B 将变暗一些4．如图电路中，电阻R 1=10Ω，R 2=8Ω，电源内阻r ≠0．当S 接R 1时，电压表示数为2V ，当S 接R 2时，电压表示数可能为 ( )A ．2.2VB ．1.9VC ．1.6VD ．1.3V5、如图所示，直线A 和B 分别为电源a 、b 的路端电压和电流的关系图像，设两个电源的内阻分别为r a 和r b ，若将一定值电阻R 0分别接到a 、b 两电源上，通过R 0的电流分别为I a 、I b ，则（ ）A 、r a =r b , I a =I bB 、r a ＞r b , I a ＞I bC 、r a ＞r b , I a =I bD 、r a ＞r b , I a ＜I bP BR AＶ AB推荐下载6.如图所示，电池组的电动势为ε，内电阻为r ，R 0为定值电阻，R 为变阻器，已知R 0＞r.为使R 0上消耗的电功率最大，应将变阻器阻值调整到( ) (A)R 0 (B)R 0＋r (C)R 0－r (D)07.如图所示，直线OAC 为某一直流电源的总功率P 随总电流I 变化的图线，抛物线OBC 为同一电源内部消耗的功率P r 随总电流I 变化的图线，则当通过电源的电流为1A 时，该电源的输出功率为( ) (A)1W (B)3W (C)2W (D)2.5W8、如图所示的电路中，电源电动势为12V ，内电阻为1Ω，R 1=1Ω，R 2=6Ω，电动机线圈电阻为0.5Ω，若开关闭合后通过电源的电流为3A ，则R 1上消耗的电功率为________W ，电动机消耗电功率为_________W9．如图所示，E=10V ，R 1=4W ，R 2=6W ，C=30μF ，电池内阻可忽略。

人教版高中物理选修3-1闭合电路欧姆定律同步练习（9）.docx高中物理学习材料闭合电路欧姆定律同步练习【典型例题】【例1】如图所示，电源的电动势是6V ，内电阻是0.5Ω,小电动机M 的线圈电阻为0.5Ω，限流电阻R 0为3Ω，若电压表的示数为3V ，试求：⑴电源的功率和电源的输出功率⑵电动机消耗的功率和电动机输出的机械功率【解析】⑴在串联电路中,电压表读R 0两端的电压,由欧姆定律得I=A V R U 1330=Ω= 电源的总功率：P 总=EI=6W由能量转化和守恒定律得：P 输出=P 总-Pr=6-12×0.5=5.5W ⑵电源的输出功率为电动机和限流电阻获得功率之和，P 输出=P M +P O P O =I 2R O =3WP M = P 输出- P O =5.5-3=2.5W 有P M =P 机+P Mr得P 机=P M -P Mr =2.5-I 2r=2.5-0.5=2W【例2】如图所示的电路中，R 1和R 2是定值电阻，在滑动变阻器R 的滑动片P 从下端a 逐渐滑到上端b 的过程中，电阻R 1上消耗的电功率（） A 、一定是逐渐减小 B 、有可能逐渐减小 C 、有可能先变小后变大 D 、一定是先变小后变大【解析】R 1为定值电阻，由P 1=I 2R 1可知R 1消耗功率由干路电流I 决定，而干路电流的变化则由R 、R 2部分电路总电阻变化引起，设该部分的总电阻为R P ，则R P=()()pbapPbapR R RR R R ++?+22由极限定理可得：R ap +R 2+R Pb =R+R 2=定值当（R ap +R 2）=R Pb 时，（R ap +R 2）·R Pb =最大值此时R P 最大。

讨论：若R ≤R 2，则P 在向上移动过程中，R P 一定减小。

由闭合电路欧姆定律I=PR R r E++1一定增大，R 1消耗变大。

若R ＞R 2，则P 在向上移动过程中，R P 先变大，当取得最大值后，R P 再减小，这样回路中电流先变小，再变大，R 1消耗的功率也先变小，再变大。

闭合电路的欧姆定律课后作业一、选择题(8×5′，共40分)1．在闭合电路中，下列叙述正确的是( )A．闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B．当外电路断开时，路端电压等于零C．当外电路短路时，电路中的电流无穷大D．当外电阻增大时，路端电压也增大答案：AD2．在已接电源的闭合电路里，关于电源的电动势、内电压、外电压的关系下列说法正确的是( )A．若外电压增大，则内电压增大，电源电动势也会随之增大B．若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．若外电压不变，则内电压减小，电源电动势也会随内电压减小D．若外电压增大，则内电压减小，电源的电动势始终等于二者之和答案：D3．某手电筒里的两节干电池已用过很长时间，使手电筒里的小灯泡只能发出微弱的光．把这两节干电池取出来，用电压表测它们串联后的总电压很接近3 V，把它们装入一个台式电子钟表里做电源，电子钟能正常工作，下列论述错误的是( )A．这两节干电池的电动势减小了许多B．这两节干电池的内电阻减小了许多C．这个电子钟的额定电压一定小于电筒里小灯泡的额定电压D．这个电子钟的额定电流一定小于电筒里小灯泡的额定电流解析：干电池用旧了是电池的内阻增大，而电动势几乎不变．答案：ABC4．如图12所示为两个不同闭合电路中两个不同电源的U－I图象，则下列说法中正确的是( )图12A．电动势E1＝E2，短路电流I1＞I2B．电动势E1＝E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化较大解析：由图象可知E1＝E2，r1＜r2，又因为ΔU内＝ΔI·r，所以ΔU外＝－ΔI·r，故ΔI相同时，r越大，路端电压变化越大．答案：AD5．如图13所示是一火险报警的一部分电路示意图．其中R2为用半导体热敏材料制成的传感器，电流表为值班室的显示器，a、b之间接报警器．当传感器R2所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是( )图13A．I变大，U变大B．I变小，U变小C．I变小，U变大D．I变大，U变小解析：出现火情时，温度升高，R2电阻减小，总电阻减小，总电流增大，a、b间电压减小，I也就减小．答案：B6．(2011·海南卷)如下图14所示，E为内阻不能忽略的电池，R1，R2，R3为定值电阻，S 0，S为开关，与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则( )图14A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大解析：S断开，则电路中的总电阻变大，总电流变小，由全电路的欧姆定律U＝E－Ir知，路端电压变大了，即电压表的示数变大；R1两端的电压变小，那么R3两端的电压增大，流过R3的电流增大，则电流表的示数也增大，B项对．答案：B图157．某同学设计了一个转向灯电路(如图15)，其中L为指示灯，L1、L2分别为左、右转向灯，S为单刀双掷开关，E为电源．当S置于位置1时，以下判断正确的是( )A．L的功率小于额定功率B．L1亮，其功率等于额定功率C．L2亮，其功率等于额定功率D．含L支路的总功率较另一支路的大解析：考查直流电路的分析．当单刀双掷开关S置于位置1时，指示灯L与转向灯L2串联后接到电源E上，指示灯L两端电压低于额定电压6 V，所以指示灯L的功率小于额定功率，选项A正确．由于电源E有内阻，转向灯L1接到电源E上，转向灯L1虽然比转向灯L2亮，但功率仍然小于额定功率，选项B错．同理，选项C错．含L支路两个灯泡串联，总电阻大于另一支路，通过的电流小于另一支路，所以含L支路的总功率一定小于另一支路，选项D错．答案：A8．一电源(电动势为E，内阻为r)，当它和一标有“6 V 3 W”的小灯泡构成闭合回路时，小灯泡恰好正常发光．如果该电源与一标有“6 V 6 W”的小灯泡构成一闭合回路，该灯泡( )A．正常发光B．比正常发光暗C．比正常发光亮D．因不知电源内阻的大小，故无法确定解析：“6 V 6 W”的灯泡电阻小于“6 V 3 W”的灯泡，接入电路时，电路总电流就增大，内阻上分得电压就变大，故灯泡两端电压小于6 V，比正常发光暗．答案：B二、非选择题(9、10题各10分，11、12题各20分，共60分)图169．如图16所示的电路中，电阻R 1＝6 Ω，R 2＝3 Ω，S 断开时，电流表示数为0.9 A ，S 闭合时，电流表示数为0.8 A ，则电源电动势为E ＝__________V ，内阻r ＝__________Ω.解析：S 断开时，E ＝I 1(R 1＋r )，S 闭合时，E ＝⎝ ⎛⎭⎪⎪⎫R 1R 2R 1＋R 2＋r ·3I 2，所以E ＝5.76 V ，r ＝0.4 Ω.答案：5.76；0.410．电源电动势E ＝12 V ，内阻r ＝1 Ω，R 1＝3 Ω，R 2＝2 Ω，R 3＝5 Ω，C 1＝4 μF ，C 2＝1 μF ，如图17所示，当S 闭合时间足够长时，C 1和C 2所带电荷量分别是Q 1＝________C ；Q 2＝________C ．当S 断开后，通过R 2的电荷量________C.图17解析：S 闭合时间足够长时，R 3中无电流，R 1，R 2串联，电路中的电流：I ＝ER 1＋R 2＋r ＝2 A ，C 1两端电压为U bc ，C 2两端电压为U ac ，U bc ＝IR 2＝4 V ，U ac ＝I (R 1＋R 2)＝10 V ，故C 1、C 2所带的电荷量分别为：Q 1＝C 1U bc ＝4×10－6×4 C ＝1.6×10－5C ，Q 2＝C 2U ac ＝1×10－6×10 C ＝1.0×10－5C ；当S 断开时，C 1通过R 2、R 3放电，故流过R 2的电荷量为Q 1，C 2通过R 1、R 2、R 3放电，流过R 2的电荷量为Q 2，所以通过R 2的总电荷量Q ＝Q 1＋Q 2＝1.6×10－5C ＋1.0×10－5C ＝2.6×10－5C.答案：1.6×10－5；1.0×10－5；2.6×10－5图1811．如图18所示电路中，电阻R1＝R2＝R3＝10 Ω，电源内阻r＝5 Ω，电压表可视为理想电表．当开关S1和S2均闭合时，电压表的示数为10 V．当开关S1闭合而S2断开时，电压表的示数变为多大？解：电阻R2中的电流I＝U2 R2，代入数据得I＝1 A，外电阻R＝R2＋R1R3R1＋R3，路端电压U＝IR＝15 V，根据闭合电路欧姆定律I＝E/(R＋r)，代入数据解得E＝20 VS1闭合而S2断开，电路中的总电流I′＝ER1＋R2＋r电压表示数U′＝I′(R1＋R2)，代入数据解得U′＝16 V.图1912．如图19所示，电源电动势E＝30 V，内阻r＝1 Ω，电灯上标有“6 V 12 W”字样，直流电动机线圈电阻R＝2 Ω.若电灯恰能正常发光，求电动机输出的机械功率．解：灯正常发光，则I＝PU＝2 A，又EI＝P机＋I2r＋I2R＋P电，所以P机＝36 W.。
