地形图分幅编号
例如：
1:100万图幅行号 1:100万图幅列号
比例尺代码
J 50 D 006 011
图幅列号 图幅行号
练习： ***D006011 ***C002003 ***E018016
20
21
需要注意：1：100万图幅东半球列号加30 1：100万的行号是从下往上编，而大于1：100万地 图的行号是从上往下编。导致行号计算与1：100万有差别。
旧图是１：２０万，新图是１：２５万
上图是我国基本比例尺地图的分幅编号系统。这几
种比例尺的地图都是在1：100万地图的图号后面
增加一个或数个自然序数编号而成。
4
5
6
各种比例尺地图之间的关系 1：50万（经差和纬差各为1：100万地
图的1/2） 表示：J-50-A
1：25万（经差和纬差各为1：100万地 图的1/4） 表示：J-50-[2]
1：5万地形图的编号： 是在1：10万地形图图号的基础上加上自己的代
号而成。 J—50—5—B 1：1万地形图的编号：
是在1：10万地形图图号的基础上加上自己的代 号而成。 J—50—5—（53） 1：2.5万地形图的编号：
是在1：5万地形图图号的基础上加上自己的代 号而成。 J—50—5—B—4 1:5000地形图的编号
是在1：1万地形图图号的基础上加上自己的代 号而成。 J—50—5—（15）—a
9
10
练习… φ=29°49′27″ λ=106°25′30″
11
φ=29°49′27″ λ=106°25′30″
1:100万 [29°49′27″/4°]+1=8 (字符为H) [106°25′30″/6°]+31= 48 该点在1：100万图幅的图号为H-48
1:100万图幅行号 1:100万图幅列号
比例尺代码
J 50 D 006 011
图幅列号 图幅行号
练习： ***D006011 ***C002003 ***E018016
20
21
需要注意：1：100万图幅东半球列号加30 1：100万的行号是从下往上编，而大于1：100万地 图的行号是从上往下编。导致行号计算与1：100万有差别。
旧图是１：２０万，新图是１：２５万
上图是我国基本比例尺地图的分幅编号系统。这几
种比例尺的地图都是在1：100万地图的图号后面
增加一个或数个自然序数编号而成。
4
5
6
各种比例尺地图之间的关系 1：50万（经差和纬差各为1：100万地
图的1/2） 表示：J-50-A
1：25万（经差和纬差各为1：100万地 图的1/4） 表示：J-50-[2]
1：5万地形图的编号： 是在1：10万地形图图号的基础上加上自己的代
号而成。 J—50—5—B 1：1万地形图的编号：
是在1：10万地形图图号的基础上加上自己的代 号而成。 J—50—5—（53） 1：2.5万地形图的编号：
是在1：5万地形图图号的基础上加上自己的代 号而成。 J—50—5—B—4 1:5000地形图的编号
是在1：1万地形图图号的基础上加上自己的代 号而成。 J—50—5—（15）—a
9
10
练习… φ=29°49′27″ λ=106°25′30″
11
φ=29°49′27″ λ=106°25′30″
1:100万 [29°49′27″/4°]+1=8 (字符为H) [106°25′30″/6°]+31= 48 该点在1：100万图幅的图号为H-48
地形图的分幅与编号
地形图的分幅与编号（旧）•定义：将某种比例尺地图所包含范围内的图幅按一定幅面大小划分成许多幅地图，并编注其序号的做法被称为地形图的分幅和编号。
•地图分幅编号的作用：测制地图的需要、印刷地图的需要、管理和发行的需要、用图的需要。
•地形图分幅方法：一是按坐标网格分幅（矩形分幅），一是按经纬线分幅（梯形分幅）。
我国基本比例尺地形图采用经纬线分幅。
1：100万地形图分幅编号•分幅（经差6°纬差4°）：由经度180°始按经差6°自西向东将全球分成60纵列，用1、2...60表示；由赤道始，按纬差4°将南北半球各分22横行，用字母A、B (V)表示。
•编号：每幅1：100万地形图编号由行号和列号组成，行号在前，列号在后，中间连一短线，如北京所在图幅，J-50 (北京116°05′15″E，39°50′10″N)1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅1：50万图；代号A,B,C,D；例J-50-A1：25万：经差1°30′纬差1°分幅；每幅1：100万图含16幅；代号[1]、[2]…[16]；例:J-50-[1](编号1：100万幅后加上代号)1：10万：按经差30′纬差20′分幅；每幅1：100万图含144幅；代号1、2…144；例：J-50-5（编号在1：100万幅编号后加上自然序数代号）1：5万：(经差15′纬差10′)，每幅1:10万图含4幅；编号是在1：10万幅后加上自己的序号A、B、C、D；例：J-50-5-B。
1:2.5万(经差7′30″，纬差5′)：每幅1:5万图含4幅；代号为1、2、3、4；例：J-50-5-B-4。
1:1万：(经差3′45″，纬差2′30″），每幅1:10万图含64幅；代号为（1）、（2）、（3）…（64）；编号：1:10万图号后，分别加上各自的代号，例：J-50-5-(24)。
补充：地图分幅与编号
五、接图表和四 邻图号
• 接图表：每幅地形图的上下左右都有邻接 的图幅，由于地形图经常需要拼接使用， 因此安排一个“#”字型接图表，用来表明 与周围相邻图幅的接合关系。“#”字中央 绘有晕线的部位是本幅地形图，四周其他 八个格注记的是相应位置图幅的图名。
• 四邻图号：在四边外图廓的中央，注记有 同比例尺相邻图幅的编号。也是用来表明 本图幅与四邻图幅的接合关系，以便于查 找和拼接地形图。
(北京116°05′15″E，39°50′10″N)
• 北京所在图幅，J-50 (116°05′15″E，39°50′10″N)
（二）1:50万；1:25万；1:10万地形图分幅编号
• 1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅 1：50万图；代号A,B,C,D；例J-50-A
六、领属注记和图廓间说明注记
• （一）领属注记 在图名图号下注记的省、市、县等名称，是说 明该图幅内包括的省、市、县领地，（排在前面的为占有图幅面 积大的）若有国界，将我国国名和区域省份注记于前面。
• （二）图廓间说明注记 在内外图廓之间的说明文字，是为方便 用图而加的注记，包括以下内容： • （1）到达地注记 如铁路或公路在出图廓处，注明其通往邻幅图 内考进的重要居民地名称以及里程； • （2）境界线出图廓处分别注明境界两边相应等级行政区名称；大 型居民地、湖泊等地物，分布在本图幅和相邻图幅时，在跨越图 幅的图廓边缘注出其名称，说明其另一部分位于相邻图幅。
• 侧视符号：按地物的侧面形状设计。符号与地物侧视形状 相像。
• 象征符号：有些地物既不宜用正形符号表示又不宜用侧视 符号表示，而用一种象征地物含意的图形表示的。
按地物符号的图形特征分类
2.符号与地物的比例关系分类
第一节 地形图的分幅与编号
第一节地形图的分幅与编号为了便于测绘、查询、使用和保管地形图，不可能将广大区域缩绘在一张图纸上，而要分块测量，拼连使用，做到有分有合，这样就必须要按统一的规则对地形图进行分幅和编号。
地形图的分幅，即将一个测区按规定的图幅大小，按一定规则进行单位划分，每一个单位为一个图幅。
为了区分不同的图幅，按从左到右、从上到下的规则给每幅图一个编号，称为地形图的图幅编号。
地形图的分幅方法有两种：梯形分幅法和矩形分幅法。
前者用于国家基本比例尺地形图的分幅，后者则用于工程上常用的大比例尺地形图的分幅。
一、梯形分幅法梯形分幅法，是以具有一定经纬差的梯形划分图幅，由经纬线构成每幅地形图图廓的分幅方法，故此法也可称为经纬线分幅或国际分幅法。
这是目前世界上许多国家地形图和大区域小比例尺分幅地图所采用的主要分幅形式。
1国际梯形分幅法按国际上规定，全球1:100万地形图的世界地界实行统一的分幅与编号。
1:100万的地形图是以经差6°、纬差4°分幅。
自赤道起，向南、北两极每隔纬度4°为一横列，到南北纬88°止，将南北半球各分为22个横列，依次以拉丁字母A、B、C、……、V表示，以极点为圆心，纬度88°的圆用Z表示，88°以上单独为一幅；由经度180°起算，自西向东，将整个地球表面用子午线分成60纵行，每一纵行经差为6°，依次以阿拉伯数字1、2、3、……、60表示（北半球在英文字母前加N，南半球加S。
我国国土在北半球，故省去字母“N”）。
如图7－1所示其每一梯形小格为一幅1:100万地形图，每1:100万图幅的编号是该图所在的横行字母和纵行阿拉伯数字组成。
若已知某地的经纬度，可以从图8－1中直接查取其所在1:100万地形图图幅编号，也可以通过下式计算得出：( 7-1 )式中：—某地经度；1:100万以下图幅是在1:100万图幅的基础上划分的，具体情况如图7－2所示。

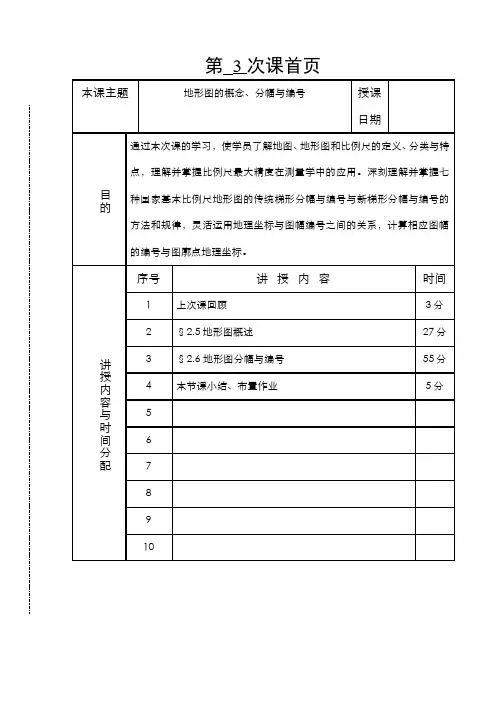

1.3.3第三讲地形图及其分幅编号 - 第三讲地形图及其分幅编号(1)
故：测图比例尺应大于 1：700，实际采用 1：500。
§2-6 地形图分幅与编号（约 15 分钟） 一、梯形分幅与编号 分幅与编号原则:
• 以投影带为基础，依经纬线划分； • 幅面大小适中，各比例尺图幅幅面大小基本一致； • 编号简捷明了，规律性强，富于联想； • 考虑制图编绘系列，不能肢解图幅。
业
思 考
1:5 万地形图图幅的新、旧图幅编号。
题
3.已知某幅地形图的图幅编号为 H-48-12-B-2，试写出其相邻图幅的编号。
4.试求取与图幅 I-49-45-D 位于同一 6°带内且图幅面积相同的图幅编号。
选做：编写一个计算新图号的计算机程序
1. 宁津生，等，2004. 测绘学概论[M] . 湖北：武汉大学出版社.
实地水平距离
1 ＝M
2、常见地形图比例尺 大比例尺：1:1 万, 1:5000,1:2000,1:1000,1:500 中比例尺：1:2.5 万,1:5 万 小比例尺：1:10 万,1:25 万,1:50 万,1:100 万 国家基本比例尺:以上粗体,共 7 种
3、比例尺的种类 （1）数字比例尺
定义：用数字表示的比例尺。例：1:1000 、1:1 万 优缺点：换算精度高、但速度慢 2）直线比例尺
举例并演示各种地图
纸质图: 绘制在纸、布等介质上的地图
数字图：以数字形式记录和储存的地图。
二、地形图
按照一定比例尺，表示地物、地貌平面位置和高程的正射投影图，是普通
地图的一种。
1、内容
图内：地物、地貌和各种注记；
图外：图名、图号、密级、生产单位、比例、接图表等。
2、图幅元素
表示地形图位置和大小的一组数据。
2. GB/T13989-2012 国家基本比例尺地形图分幅和编号
§2-6 地形图分幅与编号（约 15 分钟） 一、梯形分幅与编号 分幅与编号原则:
• 以投影带为基础，依经纬线划分； • 幅面大小适中，各比例尺图幅幅面大小基本一致； • 编号简捷明了，规律性强，富于联想； • 考虑制图编绘系列，不能肢解图幅。
业
思 考
1:5 万地形图图幅的新、旧图幅编号。
题
3.已知某幅地形图的图幅编号为 H-48-12-B-2，试写出其相邻图幅的编号。
4.试求取与图幅 I-49-45-D 位于同一 6°带内且图幅面积相同的图幅编号。
选做：编写一个计算新图号的计算机程序
1. 宁津生，等，2004. 测绘学概论[M] . 湖北：武汉大学出版社.
实地水平距离
1 ＝M
2、常见地形图比例尺 大比例尺：1:1 万, 1:5000,1:2000,1:1000,1:500 中比例尺：1:2.5 万,1:5 万 小比例尺：1:10 万,1:25 万,1:50 万,1:100 万 国家基本比例尺:以上粗体,共 7 种
3、比例尺的种类 （1）数字比例尺
定义：用数字表示的比例尺。例：1:1000 、1:1 万 优缺点：换算精度高、但速度慢 2）直线比例尺
举例并演示各种地图
纸质图: 绘制在纸、布等介质上的地图
数字图：以数字形式记录和储存的地图。
二、地形图
按照一定比例尺，表示地物、地貌平面位置和高程的正射投影图，是普通
地图的一种。
1、内容
图内：地物、地貌和各种注记；
图外：图名、图号、密级、生产单位、比例、接图表等。
2、图幅元素
表示地形图位置和大小的一组数据。
2. GB/T13989-2012 国家基本比例尺地形图分幅和编号
地图分幅与编号(1)_OK
31
四、计算图幅编号
1. 已知某点的经纬度或图幅西南图廓点的经纬 度，计算图幅编号
（1）计算1：100万图幅编号
[]：表示取整
a
a：1：100万图幅所在纬 1 0 度带的字符所对应的 4 数字码
b
b：1：100万图幅所在经
60
度带的数3字1码
32
（2）计算所求比例尺地形图（1：100万图号 后）的图幅编号
d(大）=001 d(大）=004
43
44
2） 较大比例尺地形图的行列代码转换成较 小比例尺地形图的行列代码
C 小 =
C 大 -1 较 小 比 例 尺 纬 差
d 小=
较 大 比 d 大 例 -1 尺 纬 差
3
不拼接分幅：
适用： 地图集、专题 地图等
4
图1-5 拼接分幅图
5
优点： ①图幅间拼接方便； ②各图幅面积相对平衡，充分利用 图纸和印刷版面； ③图廓线可避开分割重要地物。
缺点：制图区域只能一次投影，变形较大； 地理位置不易精确描绘。
6
经纬线分幅 ：地图的图廓由经纬线构成。
适用： 世界各国地形图、小比例尺地图 优点： ①图幅有明确的地理范围；
40
1、不同比例尺编号的行列关系换算 （1）较小比例尺地形图的行列代码转换成 较大比例尺地形图的行列代码
西北： 较 小 比 例 尺 纬 差
C 大 = 较 大 比 例 尺 纬 差 * （ C 小 - 1 ） + 1
较 小 比 例 尺 纬 差
d 大 =
* （
较 大 比 例 尺 纬 差
41
东南：
较 小 比 例 尺 纬 差 C 大 = C 小 *较 大 比 例 尺 纬 差
四、计算图幅编号
1. 已知某点的经纬度或图幅西南图廓点的经纬 度，计算图幅编号
（1）计算1：100万图幅编号
[]：表示取整
a
a：1：100万图幅所在纬 1 0 度带的字符所对应的 4 数字码
b
b：1：100万图幅所在经
60
度带的数3字1码
32
（2）计算所求比例尺地形图（1：100万图号 后）的图幅编号
d(大）=001 d(大）=004
43
44
2） 较大比例尺地形图的行列代码转换成较 小比例尺地形图的行列代码
C 小 =
C 大 -1 较 小 比 例 尺 纬 差
d 小=
较 大 比 d 大 例 -1 尺 纬 差
3
不拼接分幅：
适用： 地图集、专题 地图等
4
图1-5 拼接分幅图
5
优点： ①图幅间拼接方便； ②各图幅面积相对平衡，充分利用 图纸和印刷版面； ③图廓线可避开分割重要地物。
缺点：制图区域只能一次投影，变形较大； 地理位置不易精确描绘。
6
经纬线分幅 ：地图的图廓由经纬线构成。
适用： 世界各国地形图、小比例尺地图 优点： ①图幅有明确的地理范围；
40
1、不同比例尺编号的行列关系换算 （1）较小比例尺地形图的行列代码转换成 较大比例尺地形图的行列代码
西北： 较 小 比 例 尺 纬 差
C 大 = 较 大 比 例 尺 纬 差 * （ C 小 - 1 ） + 1
较 小 比 例 尺 纬 差
d 大 =
* （
较 大 比 例 尺 纬 差
41
东南：
较 小 比 例 尺 纬 差 C 大 = C 小 *较 大 比 例 尺 纬 差
地形图基本知识应用地形图的分幅与编号
S D A U Q I
A
b
c d e
f
g
hB
i
j
k
l
16 15
C
14 13 12 11 10
数字测图原理与方法
（1）在图纸上绘出表示平距的横轴 PQ ；过A点作垂线，作 为纵轴，表示高程。 注意：平距的比例尺与地形图的比例尺一致； 高程比例尺往往比平距比例尺放大10～20倍。
S D A U Q I
50
n
49 48
•
m 1:500
F
数字测图原理与方法
4、确定两点间的坡度 （1）图解法 ◆用坡度尺直接量取
S D A U Q I
（2）解析法
h h i d× M D
i HB H A DAB
d M h D
——图上量得的长度（mm） ——地形图比例尺分母 ——两端点间的高差（m） ——直线实地水平距离（m）
S D A U Q I
6 5 4 3 85 5′
B
6′
2
1 2′ 3′
4′
A
1′
80
数字测图原理与方法
（1）确定线路上最小等高线平距
h 1m d 12.5 m iM 0.04 2000
S D A U Q I
（2）先以A点为圆心，以d为半径，用圆规划弧，交81m等高 线与1点，再以1点为圆心同样以d为半径划弧，交82m等高线 于2点，依次到B点。连接相邻点，便得同坡度路线A—1— 2—…—B。 在选线过程中，如等高线平距大于d，即所作圆弧不能与相 邻等高线相交，说明该处的坡度小于指定的坡度，则以最短 距离定线。 （3）另外，在图上还可以沿另一方向定出第二条线路 A―1′―2′―…―B，可作为方案的比较。
A
b
c d e
f
g
hB
i
j
k
l
16 15
C
14 13 12 11 10
数字测图原理与方法
（1）在图纸上绘出表示平距的横轴 PQ ；过A点作垂线，作 为纵轴，表示高程。 注意：平距的比例尺与地形图的比例尺一致； 高程比例尺往往比平距比例尺放大10～20倍。
S D A U Q I
50
n
49 48
•
m 1:500
F
数字测图原理与方法
4、确定两点间的坡度 （1）图解法 ◆用坡度尺直接量取
S D A U Q I
（2）解析法
h h i d× M D
i HB H A DAB
d M h D
——图上量得的长度（mm） ——地形图比例尺分母 ——两端点间的高差（m） ——直线实地水平距离（m）
S D A U Q I
6 5 4 3 85 5′
B
6′
2
1 2′ 3′
4′
A
1′
80
数字测图原理与方法
（1）确定线路上最小等高线平距
h 1m d 12.5 m iM 0.04 2000
S D A U Q I
（2）先以A点为圆心，以d为半径，用圆规划弧，交81m等高 线与1点，再以1点为圆心同样以d为半径划弧，交82m等高线 于2点，依次到B点。连接相邻点，便得同坡度路线A—1— 2—…—B。 在选线过程中，如等高线平距大于d，即所作圆弧不能与相 邻等高线相交，说明该处的坡度小于指定的坡度，则以最短 距离定线。 （3）另外，在图上还可以沿另一方向定出第二条线路 A―1′―2′―…―B，可作为方案的比较。
地形图(地质图)的分幅与编号
地形图的分幅与编号(一)地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。
前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。
1 经纬网国际分幅法：1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。
从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横行，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵列，全球共划分为60纵列，依次用1、2、……、60表示。
1.1 老标准按老标准，每幅1∶100万地形图的编号由该图幅所在的“行号—列号”组成。
例如，北京某地的经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。
1.1.1 1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号这三种例尺地形图都是在1∶100万地形图的基础上进行分幅编号的。
一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代码A、B、C、D 表示。
上（A、B）下（C、D）各两幅。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。
一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。
自上([1]、[2]…)而下，每行4幅。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。
一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。
自上(1、2…)而下，每行12幅。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。
1.1.2 1∶5万、1∶2.5万、1∶1万地形图的分幅和编号这三种比例尺图的分幅编号都是以1∶10万比例尺为基础。
国家地形图的分幅和编规则
我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
？每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图。
在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。
国家地形图的分幅和编号规则
我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。
在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。
我国地形图分幅与编号
我国地形图分幅与编号
我国基本⽐例尺地形图分幅与编号，以1：100万地形图为基础，延伸出1：50万、1：25万、1：10万，再以1：10万为基础，延伸出1：5万、1:2.5万及1：1万三种⽐例尺。
1：100万从⾚道起向两极每纬差4°为⼀⾏，⾄88°，南北半球各分为22横列，依次编号A、B、... V；由精度180°西向东每6°⼀列，全球60列，以1-60表⽰，如海南所在1：100万图在第5⾏，第49列，其编号为 E-49 。
在1：100万图上，按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如 E-49-A。
按经差1°30′纬差1°分成16幅1：25万地形图，编为[1]、...[16]，如 E-49-[1]。
按经差30′纬差20′分成144幅1：10万地形图，编为1、...144，如 E-49-1。
即后三种⽐例尺各⾃独⽴地与1：100万地图的图号联系。
1：10万图上每经差15′纬差10′分成四幅1：5万地形图，编为A、B、C、D，如 E-49-1-A。
1：5万图上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、4，如 E-49-1-A-1。
1：10万图上每经差3′45″纬差2′30″分成64幅1：1万地形图，编为(1)、...(64)，如E-49-1-A-(1)。
1：1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、b、c、d，如E-49-1-A-(1)-a。
关于地形图的分幅及编号
关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。
每幅1:100万地形图的编号以它的“横行号—纵列号”表示。
如北京市所在1:100万地形图的编号为J—50。
2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。
一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。
如成都市所在1:10万地形图的编号为H—48—77。
3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。
一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。
如成都市所在1:5万地形图的编号为H—48—77—А。
4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。
一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。
如成都市所在1:1万地形图的编号为H—48—77—(9)。
5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。
一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。
如成都市所在1:5000地形图的编号为H—48—77—(17)。
(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。
地形图的分幅与编号.
返回总目录
1：50万地形图的编号
一幅1：100万地 图划分四幅1：50 万地图，分别用 甲、乙、丙、丁 表示，其编号是 在1：100万地形 图的编号后加上 它本身的序号， 如J-50-乙。 1:50万跨经度3°， 纬度2°
返回总目录
1：25万地形图的编号
一幅1：100万地图划 分16幅1：25万地图， 分别用[1]-[16]表示， 其编号是在1：100万 地形图的编号后加上 它本身的序号，如J50-[6]。 1:25万跨经度1°30′， 纬度1°
比例尺
1:100万 1:50万 1:25万 1:20万 1:10万 1:5万 1:2.5万 1:1万
图 幅
经差
6° 3° 1°30′ 1° 30′ 15′ 7′30″ 3′45″
纬差
4° 2° 1° 40′ 20′ 10′ 5′ 2′30″
编号举例
K-51 K-51-甲 K-51-[1] K-51-(1) K-51-1 K-51-1-甲 K-51-1-甲-1 K-51-1-(1)
地形图的分幅与编号
我国国家基本地形图系列，目前有七种 不同的比例尺。 为了使用和管理方便，就必须建立一个 排列和组合的体系，对七种比例尺地图 进行分幅编号。此体系以1：100万比例尺 地图为基础。
返回总目录
我国基本地形图分幅编号
1：100万比例尺地形图的分幅编号
1：100万比例尺地形图每幅的范围是纬差4°、经差 6°。 编号从赤道向两极按纬差4°为一列，以拉丁字母A、 B、C…表示； 从180°经线开始由西向东按经差6°为一行，以阿拉 伯字母1、2、3、…60表示。 它的编号是将图幅所在的列数写在前面，行数写在后 面，列数与行数之间连一条线。
地形图的分幅和编号
据百分比尺代码X4拟定其纬差和经差，则该图幅西南图
廓点旳经纬度计算如下：
X8 X9 X10 1 4 X5 X 6 X 7
计❖ 算如实北京例某地所在1：10000地形图旳图号为H51G018025求它 相应旳地理坐标坐标？
解： 该点所在1：100万图幅旳图号为：H51G018025
66°4272°4378°44
45 84°
F E D C B A 46
90°
47 96°
48 102°
49 108°
50 114°
52 12501°126°
132°
138°
东半球北纬1:100万百分比尺地形图旳国际分幅和编号
124
3
1.我国领土在1:100万地图国际分幅旳编号
北京
★
M L
K J I
（二）矩形分幅和编号
——用纵横坐标网线划分，主要有三种分幅编号法（公里 数编号法，基本图幅编号法，行列编号法）。合用于大 百分比尺地形图。
图幅大小，主要有：
（1）50cm×50cm或 50cm×40cm （正方形 或者矩形分幅） 用于1：500、1：1000、 1：2023 （2）40cm×40cm（正 方形或者矩形分幅） 用于1：5000
另外，根据点所在坐标范围，选定百分比尺，也很轻易 求得该点所在图幅号。
给出某点旳坐标（7650，-4378），求该点所在图幅号?
n1 [int(abs(7650)) / 400] 2 1 39 n2 [int(abs(4378)) / 500] 2 1 17
该点所在图幅号为：H039-017
号，共10个数码构成。
已知某地形图旳图号为：X1X2X3X4X5X6X7X8X9X10
廓点旳经纬度计算如下：
X8 X9 X10 1 4 X5 X 6 X 7
计❖ 算如实北京例某地所在1：10000地形图旳图号为H51G018025求它 相应旳地理坐标坐标？
解： 该点所在1：100万图幅旳图号为：H51G018025
66°4272°4378°44
45 84°
F E D C B A 46
90°
47 96°
48 102°
49 108°
50 114°
52 12501°126°
132°
138°
东半球北纬1:100万百分比尺地形图旳国际分幅和编号
124
3
1.我国领土在1:100万地图国际分幅旳编号
北京
★
M L
K J I
（二）矩形分幅和编号
——用纵横坐标网线划分，主要有三种分幅编号法（公里 数编号法，基本图幅编号法，行列编号法）。合用于大 百分比尺地形图。
图幅大小，主要有：
（1）50cm×50cm或 50cm×40cm （正方形 或者矩形分幅） 用于1：500、1：1000、 1：2023 （2）40cm×40cm（正 方形或者矩形分幅） 用于1：5000
另外，根据点所在坐标范围，选定百分比尺，也很轻易 求得该点所在图幅号。
给出某点旳坐标（7650，-4378），求该点所在图幅号?
n1 [int(abs(7650)) / 400] 2 1 39 n2 [int(abs(4378)) / 500] 2 1 17
该点所在图幅号为：H039-017
号，共10个数码构成。
已知某地形图旳图号为：X1X2X3X4X5X6X7X8X9X10
地形图的分幅与编号
第一节地形图的分幅与编号为了便于测绘、查询、使用和保管地形图，不可能将广大区域缩绘在一张图纸上，而要分块测量，拼连使用，做到有分有合，这样就必须要按统一的规则对地形图进行分幅和编号。
地形图的分幅，即将一个测区按规定的图幅大小，按一定规则进行单位划分，每一个单位为一个图幅。
为了区分不同的图幅，按从左到右、从上到下的规则给每幅图一个编号，称为地形图的图幅编号。
地形图的分幅方法有两种：梯形分幅法和矩形分幅法。
前者用于国家基本比例尺地形图的分幅，后者则用于工程上常用的大比例尺地形图的分幅。
一、梯形分幅法梯形分幅法，是以具有一定经纬差的梯形划分图幅，由经纬线构成每幅地形图图廓的分幅方法，故此法也可称为经纬线分幅或国际分幅法。
这是目前世界上许多国家地形图和大区域小比例尺分幅地图所采用的主要分幅形式。
1国际梯形分幅法按国际上规定，全球1:100万地形图的世界地界实行统一的分幅与编号。
1:100万的地形图是以经差6°、纬差4°分幅。
自赤道起，向南、北两极每隔纬度4°为一横列，到南北纬88°止，将南北半球各分为22个横列，依次以拉丁字母A、B、C、……、V表示，以极点为圆心，纬度88°的圆用Z表示，88°以上单独为一幅；由经度180°起算，自西向东，将整个地球表面用子午线分成60纵行，每一纵行经差为6°，依次以阿拉伯数字1、2、3、……、60表示（北半球在英文字母前加N，南半球加S。
我国国土在北半球，故省去字母“N”）。
如图7－1所示其每一梯形小格为一幅1:100万地形图，每1:100万图幅的编号是该图所在的横行字母和纵行阿拉伯数字组成。
若已知某地的经纬度，可以从图8－1中直接查取其所在1:100万地形图图幅编号，也可以通过下式计算得出：( 7-1 )式中：—某地经度；1:100万以下图幅是在1:100万图幅的基础上划分的，具体情况如图7－2所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1∶1万 1∶5千
B
C
D
E
F
G
H
1∶50万地形图的编号
晕线所示图号为J50B001002
1∶25万地形图的编号
晕线所示图号为J50C003003
J 50
1∶5万
J50E017016
1∶2.5万
J50F042002
1∶10万
J50D010010
1∶1万
J50G093004
1 ∶5千
J50H192192
33
32 56
58
y＝l5 500m，
则该图幅编号为83.5—15.5
2．按流水号编号 按测区统一划分的各图幅的顺序号码， 从左到右，从上到下，用阿拉伯数字编号。
3．按行列号编号 将测区内图幅按行和列分别单独排出序 号，再以图幅所在的行和列序号作为该图 幅图号。
4．以1∶5 OOO比例尺图为基础编号
32-56
34
例：某地所在1∶100万地形图的内图廓线为东经 120°、东经126°和北纬36°、北纬40°，则此 1∶100万比例尺地形图的编号为J-51。
1∶100万
2. 1∶50万，1∶25万，1∶10万地形图的分幅编号
在 1∶100万比例尺地形图的基础上进行。 图中A幅图的比例尺为1∶50万，图号为J-51-A。
1∶50万～1∶5 000地形图的分幅与编号
以1∶100万比例尺地形图为基础，采用行列编号方 法，由其所在1∶100万比例尺地形图的图号、比例尺代 码和图幅的行列号共十位码组成。
J 50
F
042
002
J50F042002
比例尺代码表
比例尺
代 码
1∶50万
1∶25万
1∶10万
1∶5万 1∶2.5万
1∶50万 J-51-A
1∶25万 J-51-[2]
1∶10万 J-51-5
3. 1∶5万，1∶2.5万，1∶1万地形图的分幅编号
在 1∶10万比例尺地形图的基础上进行。
4. 1∶5000 地形图的分幅编号
在 1∶1万比例尺地形图的基础上进行分幅编号。 J-51-5-(24)-b
二、新的国家基本比例尺地形图分幅与编号 为适应计算机管理和检索，1992年国家标准局发布了 新 的 《 国 家 基 本 比 例 尺 地 形 图 分 幅 和 编 号 》 （ GB/T 13989-92）国家标准。 新标准仍以1∶100万比例尺地形图为基础， 采用国际1∶100万地图分幅和编号标准， 编号由其所在的行号（字符码）与列号（数字码）组 合而成。 如北京所在的1∶100万地形图的图号为 J50。
地形图的分幅与编号
地形图的分幅与编号
为便于测绘、保管、检索和使用，所有的 地形图均须按规定的大小进行统一分幅。并进 行有系统的编号。 地形图的分幅方法有两种：
• 按经纬线分幅的梯形分幅法 • 按坐标格网线分幅的矩形分幅法
一、梯形分幅与编号
国家基本比例尺地形图（1∶1 000 000～1∶5 000）采 用梯形分幅,均以1∶1 000 000地形图为基础,按规定的经差 和纬差划分图幅。 1. 1∶100万比例尺地形图的分幅与编号 每幅1∶1 000 000比例尺地形图 范围: 经差6°、纬差4°。 从赤道起，每纬差4°为一行，至南、北纬88°各分为22 行，依次用大写拉丁字母（字符码）A、B、C、……V表 示其相应行号。 从180°经线起，自西向东每经差6°为一列，共分为60列， 依次用阿拉伯数字（数字码）1，2，3，……60表示其相 应列号。
三、矩形分幅与编号
大比例尺地形图通常采用矩形分幅
图廓线为平行于坐标轴的直角坐标格网线。 以整公里(或百米)坐标进行分幅。 图幅大小： 40cm×40cm、40 cm×50 cm、 50 cm×50 cm。
1∶5000
1. 按图廓西南角坐标编号
例 某幅1∶1000比例尺地形图
西南角图廓点的坐标x＝83 500m、
