LS116透光率仪使用说明书V1

透光率计仪器的检定规程
国家标准的《机动车运行安全技术条件》（GB7258-2017）中第11.5.7 条规定：前风窗玻璃驾驶人视区部位及驾驶人驾驶时用于观察外后视镜的部位的可见光透射比应大于等于70%。

所有车窗玻璃可见光透射比均应≥50%，且不应张贴镜面反光材料的色纸或隔热纸。

汽车车窗玻璃的透光率可以使用透光率计LS110检测。

校准标准：JJF1225-2009《汽车用透光率计校准规范》该标准规定了透光率计必须满足明视觉函数的要求。

明视觉函数（function of photopic vision）的定义：人类的视觉系统对不同波长的光敏感程度不同，即人眼对光的相应程度四波长的函数。

国际照明委员会（CIE）于1971年在实验数据基础上公布了明视觉函数V（λ）标准值，并于1972年由国际计量委员会批准。

透光率计LS110和LS116均符合CIE明视觉函数标准，可通过计量院检测。

透光率计LS117计量检定前提要求说明：
1．光密度检定
检定依据：JJG920-1996《漫透射视觉密度计检定规程》
检定说明：检定光密度时，接收探头不用粘贴黑色绒布.（默认不粘贴绒布，如果接收探头已粘贴黑色绒布，请撕掉后再校准）。

2．透光率检定
检定依据：JJG178-2007 《紫外、可见、近红外分光光度计检定规程》
11500-2008/ISO 5-2 透射密度的几何条件)，接收探头必须粘贴黑色绒布再校准。

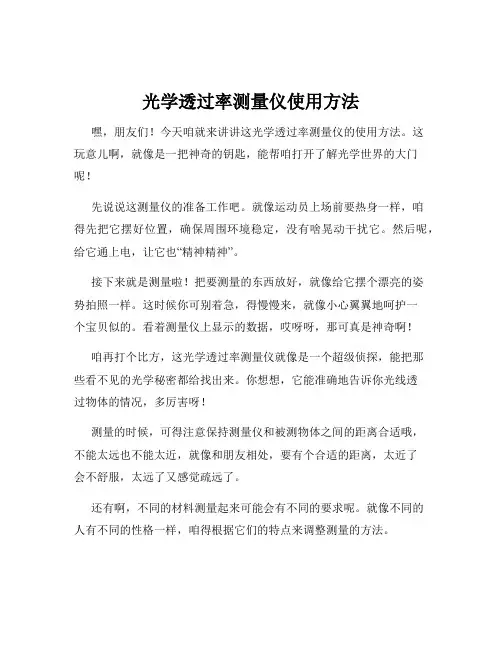

光学透过率测量仪使用方法嘿，朋友们！今天咱就来讲讲这光学透过率测量仪的使用方法。

这玩意儿啊，就像是一把神奇的钥匙，能帮咱打开了解光学世界的大门呢！先说说这测量仪的准备工作吧。

就像运动员上场前要热身一样，咱得先把它摆好位置，确保周围环境稳定，没有啥晃动干扰它。

然后呢，给它通上电，让它也“精神精神”。

接下来就是测量啦！把要测量的东西放好，就像给它摆个漂亮的姿势拍照一样。

这时候你可别着急，得慢慢来，就像小心翼翼地呵护一个宝贝似的。

看着测量仪上显示的数据，哎呀呀，那可真是神奇啊！咱再打个比方，这光学透过率测量仪就像是一个超级侦探，能把那些看不见的光学秘密都给找出来。

你想想，它能准确地告诉你光线透过物体的情况，多厉害呀！测量的时候，可得注意保持测量仪和被测物体之间的距离合适哦，不能太远也不能太近，就像和朋友相处，要有个合适的距离，太近了会不舒服，太远了又感觉疏远了。

还有啊，不同的材料测量起来可能会有不同的要求呢。

就像不同的人有不同的性格一样，咱得根据它们的特点来调整测量的方法。

要是遇到测量结果不太对劲，别慌张呀！就像走路摔了一跤，爬起来拍拍土继续走就是了。

先检查检查是不是操作有误，或者是不是环境有啥问题影响了测量。

总之呢，使用光学透过率测量仪就像是一场有趣的冒险。

你得细心、耐心，还得有点小技巧。

只要你掌握了方法，它就能成为你的好帮手，帮你探索那些神秘的光学世界。

所以啊，朋友们，别害怕这个小仪器，大胆地去尝试使用它吧！让它为你揭开光学世界的神秘面纱，你会发现原来还有这么多有趣的东西等着你去发现呢！相信我，你一定会爱上这个过程的！。

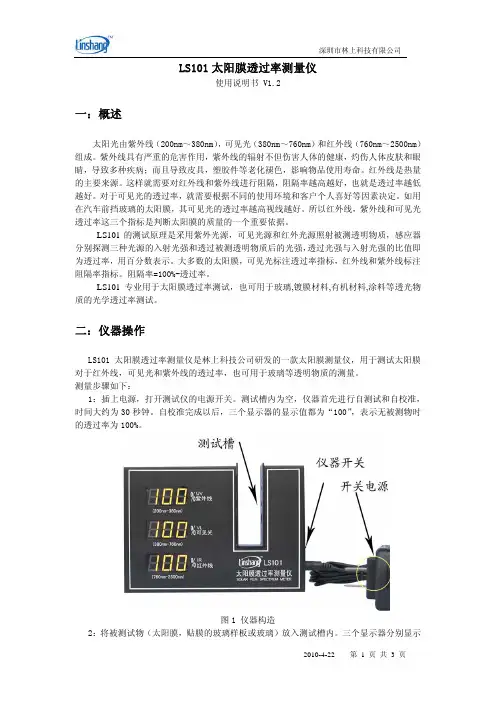

LS101太阳膜透过率测量仪使用说明书 V1.2一：概述太阳光由紫外线（200nm～380nm），可见光（380nm～760nm）和红外线（760nm～2500nm）组成。

紫外线具有严重的危害作用，紫外线的辐射不但伤害人体的健康，灼伤人体皮肤和眼睛，导致多种疾病；而且导致皮具，塑胶件等老化褪色，影响物品使用寿命。

红外线是热量的主要来源。

这样就需要对红外线和紫外线进行阻隔，阻隔率越高越好，也就是透过率越低越好。

对于可见光的透过率，就需要根据不同的使用环境和客户个人喜好等因素决定。

如用在汽车前挡玻璃的太阳膜，其可见光的透过率越高视线越好。

所以红外线，紫外线和可见光透过率这三个指标是判断太阳膜的质量的一个重要依据。

LS101的测试原理是采用紫外光源，可见光源和红外光源照射被测透明物质，感应器分别探测三种光源的入射光强和透过被测透明物质后的光强，透过光强与入射光强的比值即为透过率，用百分数表示。

大多数的太阳膜，可见光标注透过率指标，红外线和紫外线标注阻隔率指标。

阻隔率=100%-透过率。

LS101专业用于太阳膜透过率测试，也可用于玻璃,镀膜材料,有机材料,涂料等透光物质的光学透过率测试。

二：仪器操作LS101 太阳膜透过率测量仪是林上科技公司研发的一款太阳膜测量仪，用于测试太阳膜对于红外线，可见光和紫外线的透过率，也可用于玻璃等透明物质的测量。

测量步骤如下：1：插上电源，打开测试仪的电源开关。

测试槽内为空，仪器首先进行自测试和自校准，时间大约为30秒钟。

自校准完成以后，三个显示器的显示值都为“100”，表示无被测物时的透过率为100%。

图1 仪器构造2：将被测试物（太阳膜，贴膜的玻璃样板或玻璃）放入测试槽内。

三个显示器分别显示被测物对红外线，可见光和紫外线的透过率。

图2 测量太阳膜图3 测量贴膜玻璃三： LS101参数1. 外形尺寸： 长160mm × 宽115mm × 高33mm2. 测试槽尺寸：宽23mm × 深76 mm3. 仪器重量： 约360克4. 可见光的测量分辨率是1%，紫外线的分辨率是0.1%5. 红外线测量，中心波长950nm，波长范围(850nm-1050nm)6. 9V AC/DC电源供电，也可用便携式外挂锂电池包供电四：仪器特点1. 自校准功能，开机后自动校准到100%透过率,无须手动校准；2. 精美铝合金外壳，高亮度数码管显示，视角广，特别适用于展示，展览中的使用；3. 操作简单，测量快速，只需将被测物放入测试槽，立即同时显示三项测试结果；4. 设备自带光源和感应器，测量结果不受外界环境的影响；5. 采用进口高质量的光源和感应器，测量精度高；6. 采用工业级单片机和元器件，仪器可持续稳定可靠工作；7. 适用于太阳膜性能展示，工厂出货快速检验，采购商进货检验等多种场合；8. 备有选购件：便携式外挂锂电池包，以及专用的便携式手提箱。

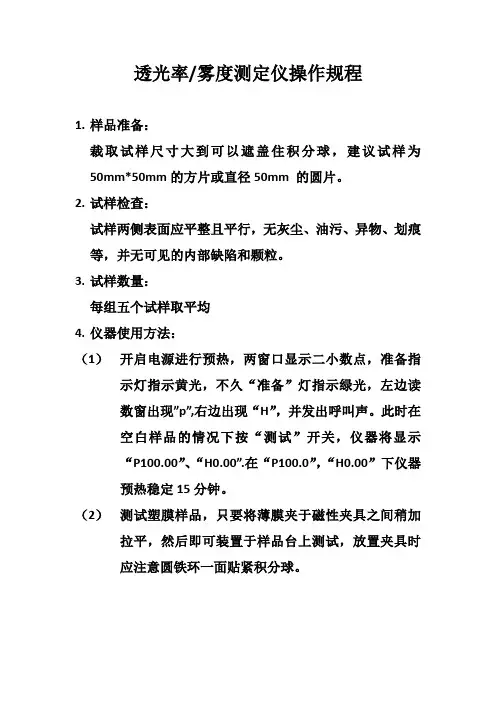

透光率/雾度测定仪操作规程
1.样品准备：
裁取试样尺寸大到可以遮盖住积分球，建议试样为50mm*50mm的方片或直径50mm 的圆片。

2.试样检查：
试样两侧表面应平整且平行，无灰尘、油污、异物、划痕等，并无可见的内部缺陷和颗粒。

3.试样数量：
每组五个试样取平均
4.仪器使用方法：
（1）开启电源进行预热，两窗口显示二小数点，准备指示灯指示黄光，不久“准备”灯指示绿光，左边读
数窗出现”p”,右边出现“H”，并发出呼叫声。

此时在
空白样品的情况下按“测试”开关，仪器将显示
“P100.00”、“H0.00”.在“P100.0”，“H0.00”下仪器
预热稳定15分钟。

（2）测试塑膜样品，只要将薄膜夹于磁性夹具之间稍加拉平，然后即可装置于样品台上测试，放置夹具时
应注意圆铁环一面贴紧积分球。

（3）按“测试”开关，重新校正p100.H0.0,再按“测试”
键，微机采集仪器自身数据后，再度出现“p”、”H”
并呼叫，装上样品，按测试钮，指示灯转为红光，
不久就在显示屏上显示出透光率数值及雾度数值，
前者显示为透光率（%），后者为雾度（%）。

此时，
指示灯转为绿光，需要进行复测时，可不拿下样品，
重按测试钮可得到多次测数，然后取其算术平均值
作测试结果，以提高测量准确度。

（4）更换不同样品时，应先不要放入样品，按“测试”
测空白，指示灯转红光，然后仪器将显示“p100.0”
及“H0.00”结果，指示灯显示绿色。

一般每测完一
组样品应测空白一次，注意测空白后，应再按“测
试”，等到准备灯发绿光、仪器发出呼叫后，再测下
一组样品。

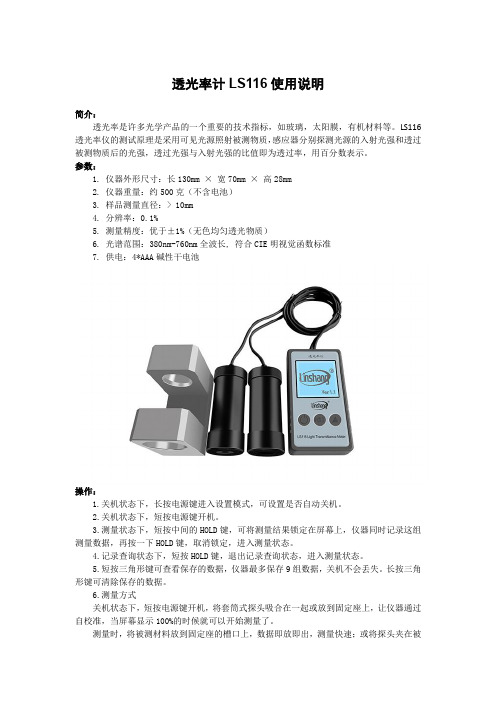

透光率计LS116使用说明简介：透光率是许多光学产品的一个重要的技术指标，如玻璃，太阳膜，有机材料等。

LS116透光率仪的测试原理是采用可见光源照射被测物质，感应器分别探测光源的入射光强和透过被测物质后的光强，透过光强与入射光强的比值即为透过率，用百分数表示。

参数：1. 仪器外形尺寸：长130mm ×宽70mm ×高28mm2. 仪器重量：约500克（不含电池）3. 样品测量直径：> 10mm4. 分辨率：0.1%5. 测量精度：优于±1%（无色均匀透光物质）6. 光谱范围：380nm-760nm全波长, 符合CIE明视觉函数标准7. 供电：4*AAA碱性干电池操作：1.关机状态下，长按电源键进入设置模式，可设置是否自动关机。

2.关机状态下，短按电源键开机。

3.测量状态下，短按中间的HOLD键，可将测量结果锁定在屏幕上，仪器同时记录这组测量数据，再按一下HOLD键，取消锁定，进入测量状态。

4.记录查询状态下，短按HOLD键，退出记录查询状态，进入测量状态。

5.短按三角形键可查看保存的数据，仪器最多保存9组数据，关机不会丢失。

长按三角形键可清除保存的数据。

6.测量方式关机状态下，短按电源键开机，将套筒式探头吸合在一起或放到固定座上，让仪器通过自校准，当屏幕显示100%的时候就可以开始测量了。

测量时，将被测材料放到固定座的槽口上，数据即放即出，测量快速；或将探头夹在被测材料之间，探头有磁力，会自动吸合在一起，数据即测即出。

优势体现：1. 采用光源的平行光路及接收器聚光设计，使之能够测量大厚度材料。

2. 配固定座，同时具备两种测量方式；既适应测试如汽车前挡玻璃的现场测量，又适应如工厂固定工位的定点测量。

3. 历史测量数据，最大值，最小值，平均值的记录功能。

4. 适用于玻璃制品，太阳膜，贴膜玻璃，镀膜材料，有机材料面板等的透光率测试。

5. 适用于展示展览，生产，质检，验货等多种场合。

透光率测定仪安全操作及保养规程引言透光率测定仪（也称透镜测量仪）是一种用于测量物品或材料透过率的仪器。

它有着广泛的应用范围，包括汽车玻璃、建筑玻璃、眼镜片等行业。

由于测定工作需要使用强光源，因此在使用过程中必须要严格遵守安全操作规程，以确保人身和设备安全。

本文将介绍透光率测定仪的安全操作方法和保养规程，以帮助使用者更好地了解如何正确、安全地操作该仪器。

安全操作规程透光率测量仪安全操作规程具体包括以下几个方面：一、使用前的准备工作在使用透光率测定仪进行物品或材料透过率测量前，必须进行以下准备工作：1.检查仪器上部件是否完好：包括工作电源、支架、测光头等；2.检查仪器和电源线是否连接牢固；3.检查工作环境是否满足安全操作标准：例如电压、电流等是否稳定，使用场所是否通风良好、温度适宜；4.检查透光率测定仪表面是否干净，不含外物或其他杂物。

二、使用过程中要注意的事项1.强光源将对人眼造成损害，因此操作人员必须保持肉眼不直接注视测量仪； 2.在测量工作过程中，应该保持工作台的平稳，避免震动和误差； 3.强光源会产生紫外线辐射，因此在操作过程中，必须穿适当的服装和护目镜，并保持皮肤的完好无损，如皮肤受损，必须先治疗好后方可进行操作； 4. 为避免误操作，操作人员在熟练后再进行操作； 5. 对于仪器的其他标准操作规程和注意事项，参见仪器使用手册。

三、使用后的安全措施1.在使用完毕后，应将测光头收回到支架中并关闭电源，避免长时间开启； 2.透光率测定仪应该定期维护，并注意清洗表面杂物。

保养规程1.在使用过程后，务必对仪器进行清洗，以保持各部位清洁；2.对于仪器的光滑点和灵敏部位，请注意定期加油、润滑以保持其有效性；3.对于仪器上需要更换的部位，如电池、内部跳线等，操作人员应了解相应规定并进行更换；4.透光率测定仪在暂停使用前，应注意放在干燥、清洁的地方，并定期进行检查以检查是否存在设备故障；5.当透光率测定仪存放很长时间后，在使用之前为避免设备出现问题，请参考用户手册进行调整；结论透光率测定仪是一种非常实用的测量工具，但因为其使用过程中对人眼造成损害、有紫外线辐射等特点，因此在使用过程中必须要遵守相应的安全操作规程及保养规程，保证设备和操作人员的安全。

体系文件第三阶 页次：1/3编号:QWI-31 版本：A01 目的：方便测试人员更好的使用和操作薄膜光透过率测量仪。

2 范围：公司内所使用的LS160薄膜光透过率测量仪。

3 仪器主要功能：测量薄膜材料的可见光透过率、紫外光阻隔率、红外光阻隔率。

4 面板说明：4.1 “ON/Hold ”键：4.1.1 开机：在关机状态下，短按“ON/Hold ”键开机。

4.1.2 手动关机：在开机状态下，长按“ON/Hold ”键（>3秒）关机。

4.1.3 自动关机：无任何操作，34.2LCD 显示屏：显示测试样品的测试数据。

4.3 数据名称：LCD 显示屏内显示的数据所对应的中文名称，分别为：“可见光透过率”、“紫外线阻隔率”、“红外线阻隔率”。

5 操作步骤：5.1 按“ON/Hold ”键打开测量仪。

5.2 将测试样品(样品厚度需小于0.8mm 。

)放入测量仪右侧的测试槽中，如右图所示位置。

5.3 显示屏显示出测试数据。

若此时想保持测试数据不变(不会因测试样品离开测试槽而变化)，可短按 “ON/Hold ” 键(“HOLD ”符号会在LCD 屏幕左下角显示)。

若需再次测量，按一或两下“ON/Hold ”键(背光亮的情况下，按一下；背光熄灭情况下，按两下)，取消“HOLD ”状态(“HOLD ”符号会在LCD 屏幕左下角消失)，返回到“测量”状态。

5.4 记录测试数据。

若3分钟内不再使用仪器，长按“ON/Hold ”键3秒以上，关闭测量仪。

6 注意事项：6.1 开机时仪器自测试和自校准，测试槽口内不能放入任何样品，否则不能完成自校准。

6.2 避免与腐蚀性物品接触，远离高温高湿的环境。

6.3 可能会偶然出现无测试物时，VLT 显示不为100%或者UVR 、IRR 不为0%时，关机后再开机即可。

6.4 当测试口有测试物时开机，将进入“Error ”界面或调试界面，移开测试物或关机后再开机。

6.5 长时间（如几个月）不使用，请将电池取出。

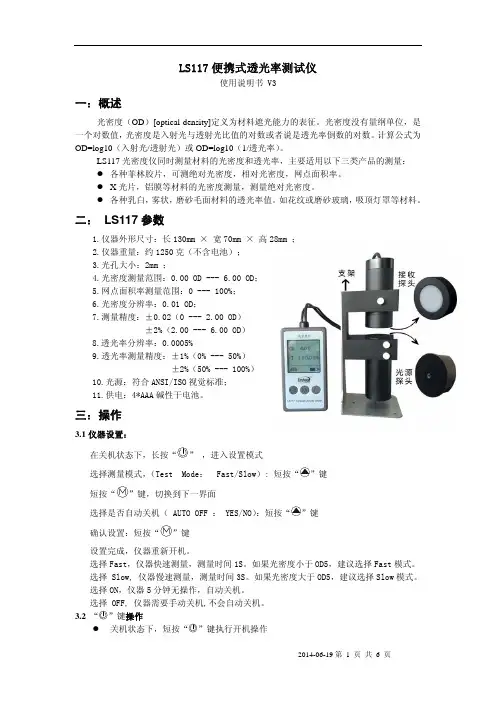

LS117便携式透光率测试仪使用说明书 V3一：概述光密度（OD）[optical density]定义为材料遮光能力的表征。

光密度没有量纲单位，是一个对数值，光密度是入射光与透射光比值的对数或者说是透光率倒数的对数。

计算公式为OD=log10（入射光/透射光）或OD=log10（1/透光率）。

LS117光密度仪同时测量材料的光密度和透光率，主要适用以下三类产品的测量：●各种菲林胶片，可测绝对光密度，相对光密度，网点面积率。

●X光片，铝膜等材料的光密度测量，测量绝对光密度。

●各种乳白，雾状，磨砂毛面材料的透光率值。

如花纹或磨砂玻璃，吸顶灯罩等材料。

二： LS117参数1.仪器外形尺寸：长130mm × 宽70mm × 高28mm ；2.仪器重量：约1250克（不含电池）；3.光孔大小：2mm ；4.光密度测量范围：0.00 OD --- 6.00 OD；5.网点面积率测量范围：0 --- 100%；6.光密度分辨率：0.01 OD；7.测量精度：±0.02（0 --- 2.00 OD）±2%（2.00 --- 6.00 OD）8.透光率分辨率：0.0005%9.透光率测量精度：±1%（0% --- 50%）±2%（50% --- 100%）10.光源：符合ANSI/ISO视觉标准；11.供电：4*AAA碱性干电池。

三：操作3.1仪器设置：在关机状态下，长按“” ，进入设置模式选择测量模式，（Test Mode：短按“”键，切换到下一界面选择是否自动关机（ AUTO OFF ： YES/NO）确认设置：短按“”键设置完成，仪器重新开机。

选择Fast，仪器快速测量，测量时间1S。

如果光密度小于OD5，建议选择Fast模式。

选择 Slow, 仪器慢速测量，测量时间3S。

如果光密度大于OD5，建议选择Slow模式。

选择ON，仪器5分钟无操作，自动关机。

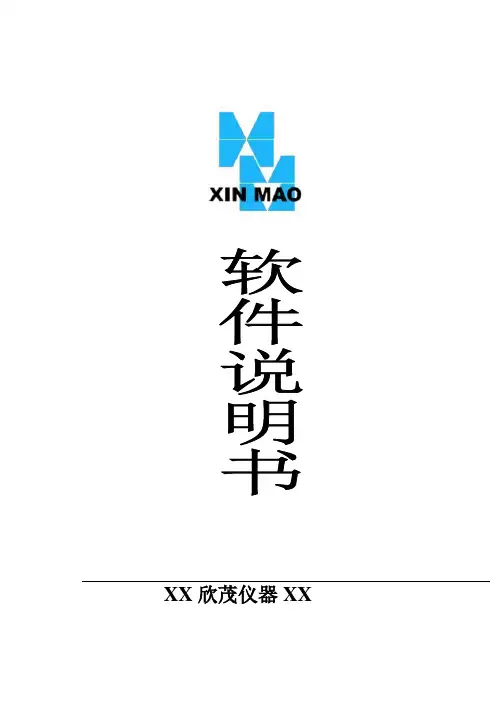

XX欣茂仪器XX前言XX欣茂仪器XX，生产的紫外可见分光光度计、可见分光光度计，应用软件操作均一样，本说明书适用范围：UV-7502PC、UV-7502PCS、UV－7504PC、723PC、723PCS型.具体分光光度计波长范围等技术指标，请您参照主机说明书。

目录第一章：应用软件功能简介 (5)1.1系统简介 (5)1.2软件安装 (9)1.3测量前的准备工作 (14)1.3.１开机 (14)1.3.2关机 (14)1.3.3基线校正 (14)第二章：光度测试 (15)2.1 设定参数 (15)2.2 测试 (15)2.3数据打印 (15)2.4文件存取 (15)2.5 应用实例 (15)第三章：光谱扫描〔PC、PCS型型仪器〕 (17)3.1设定参数 (17)3.2建立基线 (17)3.3扫描 (17)3.4数据处理 (17)3.4.1导数光谱 (17)3.4.2光谱运算 (17)3.4.3光谱平滑 (18)3.4.4光谱复原 (18)3.5 图谱显示 (18)3.5.1 图谱组合 (18)3.5.2 放大图谱 (18)3.5.3 坐标标尺变换 (18)3.6 峰谷值检出 (18)3.7 数据表 (18)3.8 打印 (18)3.9 文件保存 (18)3.10应用实例 (18)第四章：时间扫描 (24)4.1设定参数 (24)4.2时间扫描 (24)4.3数据表 (24)4.4打印 (24)4.5文件保存 (24)4.6应用实例 (24)第五章：定量测试 (27)5.1单点法 (27)5.1.1设定参数 (27)5.1.2测试 (27)5.2标准曲线 (27)5.2.1设定参数 (27)5.2.2曲线的类型 (27)5.2.3测试 (27)5.3打印 (27)5.4文件保存 (27)5.5应用实例 (28)第六章：数据导出 (32)6.1 测试数据导入到Microsoft Excel (32)第一章 应用软件功能简介1.1系统简介Xin Mao Ver 5.01软件构造如图1-1所示其构造共九个局部1. 文件〔图1-2〕·用户注册〔Ctrl+U 〕 登记用户名称和密码 ·新建测试〔Ctrl+N 〕 新试样测试 ·调用测试〔Ctrl+L 〕 调用已测试样品资料 ·保存测试〔Ctrl+S 〕 保存样品测试资料 ·打印〔Ctrl+P 〕 打印测试结果 ·退出〔Ctrl+E 〕 退出应用程序2. 功能〔图1-3〕图1-1图1-2·光度测试可测定样品在设定波长处的吸光度或透过率。

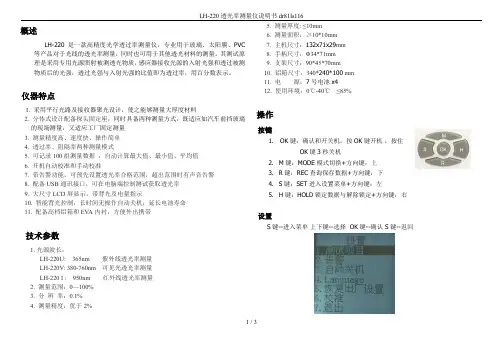

1 / 3概述LH-220是一款高精度光学透过率测量仪，专业用于玻璃、太阳膜、PVC 等产品对于光线的透光率测量，同时也可用于其他透光材料的测量。

其测试原理是采用专用光源照射被测透光物质，感应器接收光源的入射光强和透过被测物质后的光强，透过光强与入射光强的比值即为透过率，用百分数表示。
