海明码生成与校验电路设计与实现范本

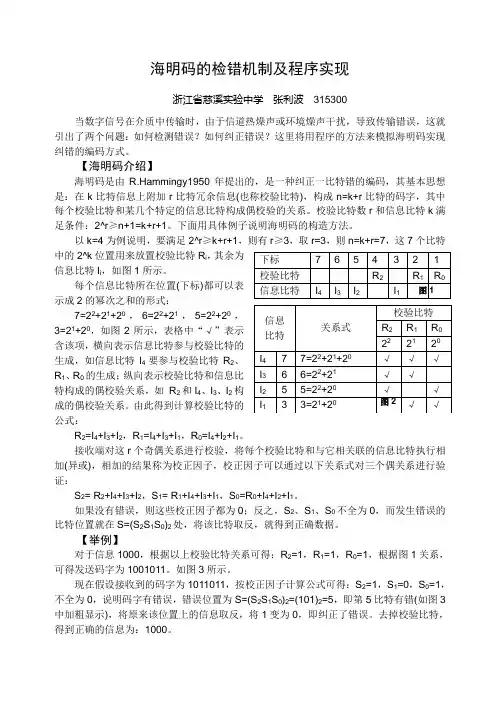

海明码的检错机制及程序实现浙江省慈溪实验中学 张利波 315300当数字信号在介质中传输时，由于信道热燥声或环境燥声干扰，导致传输错误，这就引出了两个问题：如何检测错误？如何纠正错误？这里将用程序的方法来模拟海明码实现纠错的编码方式。

【海明码介绍】海明码是由R.Hammingy1950年提出的，是一种纠正一比特错的编码，其基本思想是：在k 比特信息上附加r 比特冗余信息(也称校验比特)，构成n=k+r 比特的码字，其中每个校验比特和某几个特定的信息比特构成偶校验的关系。

校验比特数r 和信息比特k 满足条件：2^r ≥n+1=k+r+1。

下面用具体例子说明海明码的构造方法。

以k=4为例说明，要满足2^r ≥k+r+1，则有r ≥3，取r=3，则n=k+r=7，这7个比特中的2^k 位置用来放置校验比特R i ，其余为信息比特I i ，如图1所示。

每个信息比特所在位置(下标)都可以表示成2的幂次之和的形式： 7=22+21+20，6=22+21，5=22+20，3=21+20，如图2所示，表格中“√”表示含该项，横向表示信息比特参与校验比特的生成，如信息比特I 4要参与校验比特R 2、R 1、R 0的生成；纵向表示校验比特和信息比特构成的偶校验关系，如 R 2和I 4、I 3、I 2构成的偶校验关系。

由此得到计算校验比特的公式：R 2=I 4+I 3+I 2，R 1=I 4+I 3+I 1，R 0=I 4+I 2+I 1。

接收端对这r 个奇偶关系进行校验，将每个校验比特和与它相关联的信息比特执行相加(异或)，相加的结果称为校正因子，校正因子可以通过以下关系式对三个偶关系进行验证：S 2= R 2+I 4+I 3+I 2，S 1= R 1+I 4+I 3+I 1，S 0=R 0+I 4+I 2+I 1。

如果没有错误，则这些校正因子都为0；反之，S 2、S 1、S 0不全为0，而发生错误的比特位置就在S=(S 2S 1S 0)2处，将该比特取反，就得到正确数据。

海明校验码设计实验报告实验名称：海明校验码设计实验实验目的：通过实验设计和实现海明校验码的算法，了解海明校验的原理以及如何使用。

实验原理：海明校验码是一种能够检测并纠正传输错误的码，常用于计算机存储系统和数据通信系统中，可以通过添加冗余位来实现数据的纠错。

海明码的基本原理是将数据位和校验位进行组合，使得校验位的值能够表示数据位中出现的错误的位置和数量。

具体实验步骤：1. 设计一段数据，例如8位二进制数，作为输入数据。

2. 计算校验位的数量，并根据数据位和校验位的数量，计算海明码的总位数。

校验位的数量可以通过公式计算：2^r ≥ r + k + 1，其中r为校验位的数量，k为数据位的数量。

3. 将数据位插入到海明码的对应位置，即在海明码中留出位置用于存放数据位。

4. 计算各个校验位的值，并填充到海明码中。

5. 对于海明码的接收端，通过计算校验位的奇偶性，检测并纠正可能出现的错误。

实验结果与分析：实验中，我们设计了一个8位二进制数据，需要添加3个校验位。

根据公式2^r ≥ r + k + 1，计算出总位数为12位。

将数据位填入到对应的海明码位置，并计算校验位的值，得到最终的海明码。

例如，原始数据为：1011校验位的数量为3，海明码的总位数为12。

填充数据位得到海明码：1 0 1 1 * * 0 * 1 0 1 1计算校验位的值，并填充到海明码：1 0 1 1 0 1 0 0 1 0 1 1接收端接收到海明码后，计算校验位的奇偶性，并与接收到的海明码进行比较，即可检测并纠正错误。

如果校验位的奇偶性与接收到的海明码不一致，说明出现了错误。

通过校验位的位置，我们可以判断错误出现的位置，并根据校验位的奇偶性提示错误的数量。

实验结论：通过实验，我们成功设计并实现了海明校验码的算法。

海明校验码能够检测并纠正传输错误，可以应用于计算机存储系统和数据通信系统中，提高数据的可靠性和完整性。

实验结果表明，海明校验码能够很好地检测和纠正错误，具有较高的纠错能力，因此在实际应用中具有广泛的应用价值。

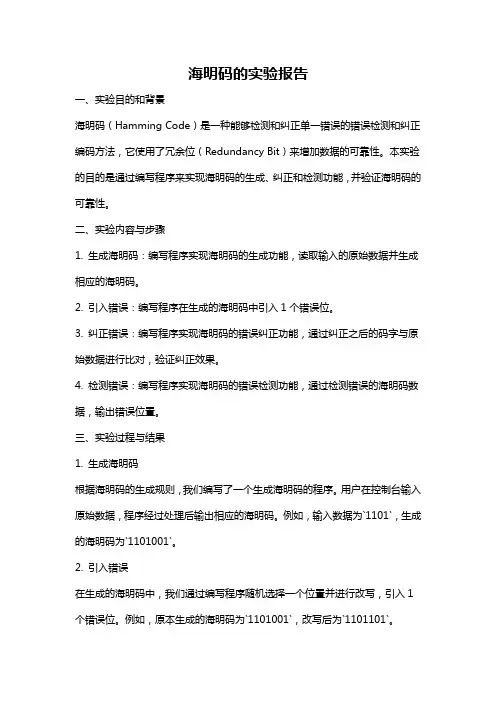

海明码的实验报告一、实验目的和背景海明码（Hamming Code）是一种能够检测和纠正单一错误的错误检测和纠正编码方法，它使用了冗余位（Redundancy Bit）来增加数据的可靠性。

本实验的目的是通过编写程序来实现海明码的生成、纠正和检测功能，并验证海明码的可靠性。

二、实验内容与步骤1. 生成海明码：编写程序实现海明码的生成功能，读取输入的原始数据并生成相应的海明码。

2. 引入错误：编写程序在生成的海明码中引入1个错误位。

3. 纠正错误：编写程序实现海明码的错误纠正功能，通过纠正之后的码字与原始数据进行比对，验证纠正效果。

4. 检测错误：编写程序实现海明码的错误检测功能，通过检测错误的海明码数据，输出错误位置。

三、实验过程与结果1. 生成海明码根据海明码的生成规则，我们编写了一个生成海明码的程序。

用户在控制台输入原始数据，程序经过处理后输出相应的海明码。

例如，输入数据为`1101`，生成的海明码为`1101001`。

2. 引入错误在生成的海明码中，我们通过编写程序随机选择一个位置并进行改写，引入1个错误位。

例如，原本生成的海明码为`1101001`，改写后为`1101101`。

3. 纠正错误根据海明码的纠正规则，我们编写了一个纠正错误的程序。

用户输入引入错误后的海明码，程序经过处理后输出经过纠正后的码字。

例如，输入的海明码为`1101101`，经过纠正后输出的码字为`1101001`。

4. 检测错误根据海明码的检测规则，我们编写了一个检测错误的程序。

用户输入海明码，程序经过处理后输出错误位置。

例如，输入的海明码为`1101101`，程序输出错误位置为`5`。

四、实验结果分析通过实验结果可以得出以下结论：1. 海明码的生成功能能够准确地将原始数据转换成相应的海明码。

2. 引入错误后，海明码的纠正功能可以将引入的错误位纠正回原始数据。

3. 海明码的检测功能能够准确地检测出错误位置。

综上所述，海明码具有较高的可靠性，能够有效地检测和纠正单一错误。

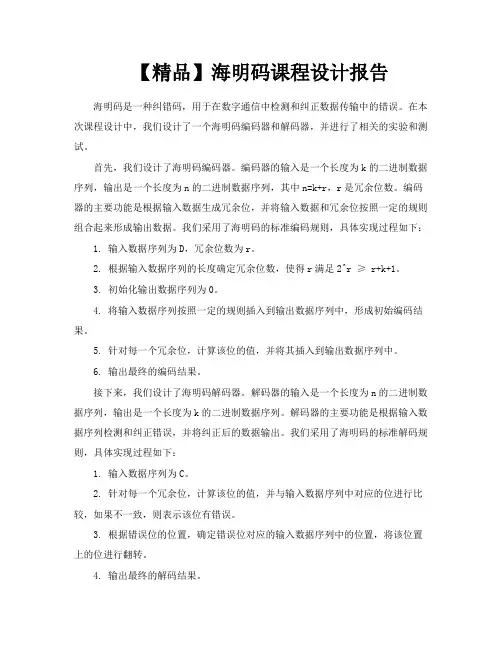

【精品】海明码课程设计报告海明码是一种纠错码，用于在数字通信中检测和纠正数据传输中的错误。

在本次课程设计中，我们设计了一个海明码编码器和解码器，并进行了相关的实验和测试。

首先，我们设计了海明码编码器。

编码器的输入是一个长度为k的二进制数据序列，输出是一个长度为n的二进制数据序列，其中n=k+r，r是冗余位数。

编码器的主要功能是根据输入数据生成冗余位，并将输入数据和冗余位按照一定的规则组合起来形成输出数据。

我们采用了海明码的标准编码规则，具体实现过程如下：1. 输入数据序列为D，冗余位数为r。

2. 根据输入数据序列的长度确定冗余位数，使得r满足2^r ≥ r+k+1。

3. 初始化输出数据序列为0。

4. 将输入数据序列按照一定的规则插入到输出数据序列中，形成初始编码结果。

5. 针对每一个冗余位，计算该位的值，并将其插入到输出数据序列中。

6. 输出最终的编码结果。

接下来，我们设计了海明码解码器。

解码器的输入是一个长度为n的二进制数据序列，输出是一个长度为k的二进制数据序列。

解码器的主要功能是根据输入数据序列检测和纠正错误，并将纠正后的数据输出。

我们采用了海明码的标准解码规则，具体实现过程如下：1. 输入数据序列为C。

2. 针对每一个冗余位，计算该位的值，并与输入数据序列中对应的位进行比较，如果不一致，则表示该位有错误。

3. 根据错误位的位置，确定错误位对应的输入数据序列中的位置，将该位置上的位进行翻转。

4. 输出最终的解码结果。

为了验证海明码编码器和解码器的正确性，我们进行了一系列实验和测试。

首先，我们随机生成了一些输入数据序列，并将其输入到编码器中进行编码。

然后，我们将编码结果输入到解码器中进行解码，并与原始输入数据序列进行比较。

实验结果表明，编码器和解码器能够正确地生成和纠正错误，验证了其正确性和可靠性。

总结起来，本次课程设计中我们设计了海明码编码器和解码器，并进行了相关实验和测试。

通过实验验证，编码器和解码器能够正确地生成和纠正错误，具有较高的可靠性和实用性。

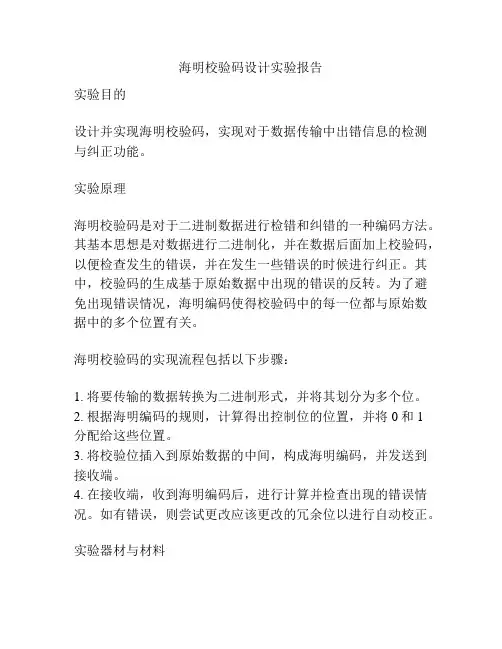

海明校验码设计实验报告实验目的设计并实现海明校验码，实现对于数据传输中出错信息的检测与纠正功能。

实验原理海明校验码是对于二进制数据进行检错和纠错的一种编码方法。

其基本思想是对数据进行二进制化，并在数据后面加上校验码，以便检查发生的错误，并在发生一些错误的时候进行纠正。

其中，校验码的生成基于原始数据中出现的错误的反转。

为了避免出现错误情况，海明编码使得校验码中的每一位都与原始数据中的多个位置有关。

海明校验码的实现流程包括以下步骤：1. 将要传输的数据转换为二进制形式，并将其划分为多个位。

2. 根据海明编码的规则，计算得出控制位的位置，并将0和1分配给这些位置。

3. 将校验位插入到原始数据的中间，构成海明编码，并发送到接收端。

4. 在接收端，收到海明编码后，进行计算并检查出现的错误情况。

如有错误，则尝试更改应该更改的冗余位以进行自动校正。

实验器材与材料计算机，IDE软件，Python语言。

实验步骤1. 设计海明编码程序。

（1）将要传输的数据分割，初始状态下没有校验码。

（2）计算出每个校验位的数值。

（3）用计算得到的校验码替换掉原来没有校验码的位，以形成海明编码。

2. 制造模拟信道错误的程序。

将字符数据中某些位置的位进行反转模拟数据在传输过程中出现错误的情况。

3. 设计海明编码解码程序。

（1）接收传输过来的海明编码。

（2）计算收到的码字的海明校验码。

（3）如果发现了错误，则进行纠错操作，纠正错误的位数。

实验结果经过测试，我们成功设计并实现了海明编码解码的程序。

我们在编码原始数据后，成功地对编码的数据进行了传输，并通过测试程序检查对于在数据传输过程中出现的错误信息的检测与纠正功能。

同时，在发送者向接收者发送数据的过程中，我们还成功制造了信道错误，以模拟数据传输中出现错误的情况。

在测试程序的帮助下，我们成功地对海明编码的纠错机制进行了测试，并发现其有效性和高可用性。

结论与总结在本次实验中，我们通过使用Python语言和IDE软件成功地设计并实现了海明校验码的程序，实现了对于数据传输中出错信息的检测与纠正功能。

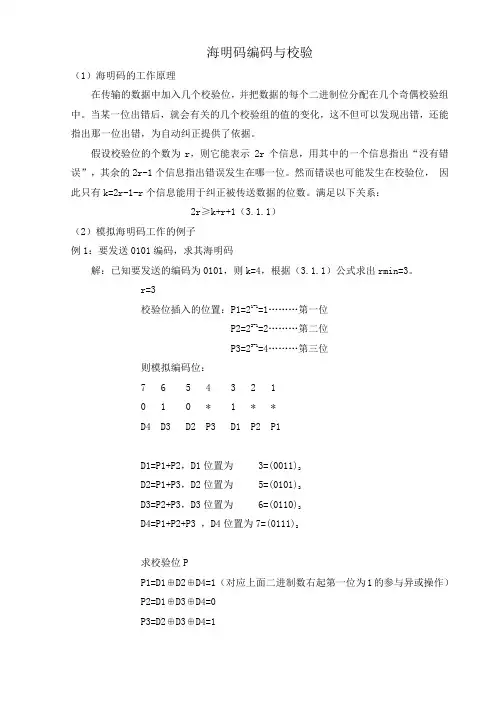

海明码编码与校验（1）海明码的工作原理在传输的数据中加入几个校验位，并把数据的每个二进制位分配在几个奇偶校验组中。

当某一位出错后，就会有关的几个校验组的值的变化，这不但可以发现出错，还能指出那一位出错，为自动纠正提供了依据。

假设校验位的个数为r，则它能表示2r个信息，用其中的一个信息指出“没有错误”，其余的2r-1个信息指出错误发生在哪一位。

然而错误也可能发生在校验位，因此只有k=2r-1-r个信息能用于纠正被传送数据的位数。

满足以下关系：2r≥k+r+1（3.1.1）（2）模拟海明码工作的例子例1：要发送0101编码，求其海明码解：已知要发送的编码为0101，则k=4，根据（3.1.1）公式求出rmin=3。

r=3校验位插入的位置：P1=21-1=1………第一位P2=22-1=2………第二位P3=23-1=4………第三位则模拟编码位：7 6 5 4 3 2 10 1 0 * 1 * *D4 D3 D2 P3 D1 P2 P1D1=P1+P2，D1位置为 3=(0011)2D2=P1+P3，D2位置为 5=(0101)2D3=P2+P3，D3位置为 6=(0110)2D4=P1+P2+P3 ，D4位置为7=(0111)2求校验位PP1=D1⊕D2⊕D4=1 （对应上面二进制数右起第一位为1的参与异或操作）P2=D1⊕D3⊕D4=0P3=D2⊕D3⊕D4=1注：⊕为异或操作（相同为0，不同为1）得到最终的海明码：7 6 5 4 3 2 10 1 0 1 1 0 1D4 D3 D2 P3 D1 P2 P1↑↑ ↑例2：传输后得到错误码0001101，找出错误位并改正。

解：则模拟编码位：7 6 5 4 3 2 10 0 0 1 1 0 1D4 D3 D2 P3 D1 P2 P1S1=P1⊕D1⊕D2⊕D4=0S2=P2⊕D1⊕D3⊕D4=1S3=P3⊕D2⊕D3⊕D4=1排列S3,S2,S1=110(110)2=(6)10说明右起第六位出错！正确的码为：0101101。

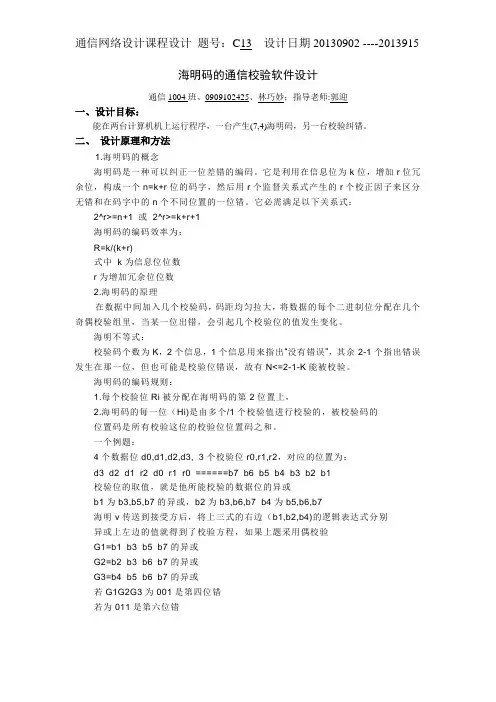

海明码的通信校验软件设计通信1004班、0909102425、林巧妙；指导老师:郭迎一、设计目标：能在两台计算机机上运行程序，一台产生(7,4)海明码，另一台校验纠错。

二、设计原理和方法1.海明码的概念海明码是一种可以纠正一位差错的编码。

它是利用在信息位为k位，增加r位冗余位，构成一个n=k+r位的码字，然后用r个监督关系式产生的r个校正因子来区分无错和在码字中的n个不同位置的一位错。

它必需满足以下关系式：2^r>=n+1 或2^r>=k+r+1海明码的编码效率为：R=k/(k+r)式中k为信息位位数r为增加冗余位位数2.海明码的原理在数据中间加入几个校验码，码距均匀拉大，将数据的每个二进制位分配在几个奇偶校验组里，当某一位出错，会引起几个校验位的值发生变化。

海明不等式：校验码个数为K，2个信息，1个信息用来指出“没有错误”，其余2-1个指出错误发生在那一位，但也可能是校验位错误，故有N<=2-1-K能被校验。

海明码的编码规则：1.每个校验位Ri被分配在海明码的第2位置上，2.海明码的每一位（Hi)是由多个/1个校验值进行校验的，被校验码的位置码是所有校验这位的校验位位置码之和。

一个例题：4个数据位d0,d1,d2,d3, 3个校验位r0,r1,r2，对应的位置为：d3 d2 d1 r2 d0 r1 r0 ======b7 b6 b5 b4 b3 b2 b1校验位的取值，就是他所能校验的数据位的异或b1为b3,b5,b7的异或，b2为b3,b6,b7 b4为b5,b6,b7海明v传送到接受方后，将上三式的右边（b1,b2,b4)的逻辑表达式分别异或上左边的值就得到了校验方程，如果上题采用偶校验G1=b1 b3 b5 b7的异或G2=b2 b3 b6 b7的异或G3=b4 b5 b6 b7的异或若G1G2G3为001是第四位错若为011是第六位错三、设计的功能能在两台计算机机上运行程序，一台产生海明码，另一台校验纠错。

航空航天大学课程设计报告课程设计名称：计算机组成原理课程设计课程设计题目：海明码生成与校验电路设计与实现院（系）：专业：班级：学号：姓名：指导教师：完成日期： 2016年1月14日目录第1章总体设计方案 ............................................................................................. - 1 -1.1设计原理.. (1)1.2设计思路............................................................................. 错误！未定义书签。

1.3设计环境............................................................................. 错误！未定义书签。

第2章详细设计方案 .. (3)2.1顶层方案图的设计与实现 (3)2.2功能模块的设计与实现 (4)2.2.1海明码SHENGCHENG模块的设计与实现 (4)2.2.2海明码ERROR模块的设计与实现 (6)2.2.3海明码JIAOYAN模块的设计与实现 (8)3.1编程下载 ............................................................................ 错误！未定义书签。

3.2硬件测试及结果分析......................................................... 错误！未定义书签。

参考文献 (15)附录（程序清单或电路原理图） (16)第1章总体设计方案1.1 设计原理海明校验码是由理查得·海明（Richard Hanmming）于1950年提出的，它不仅具有检测错误的能力，同时还具有给出错误所在的准确位置的能力，这在通信领域有着很广泛的应用。

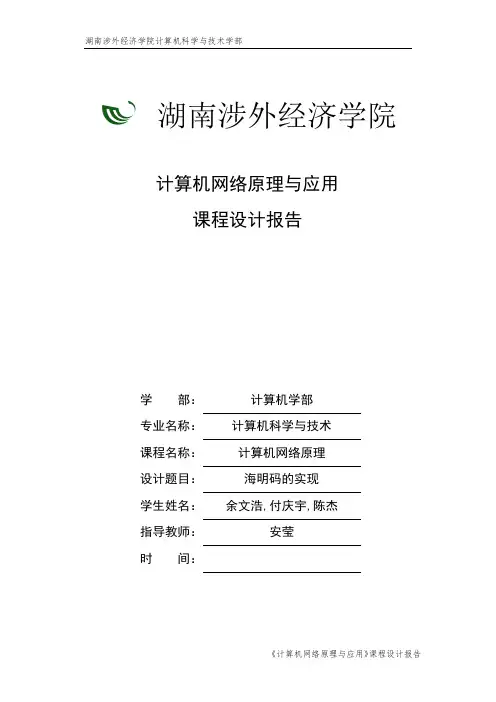

湖南涉外经济学院计算机网络原理与应用课程设计报告学部：计算机学部专业名称：计算机科学与技术课程名称：计算机网络原理设计题目：海明码的实现学生姓名：余文浩,付庆宇,陈杰指导教师：**时间：题目海明码的实现目录一、课程设计目的 (3)1.1海明码的介绍 (3)1.2 海明码的应用 (3)1.3 算法实现的目的 (3)二、课程设计题目任务描述和要求 (4)2.1 任务描述 (4)2.2 要求 (4)三、设计方案 (5)3.1需求分析 (5)3.2海明码校验原理分析 (5)3.2.1海明码编码的原理分析 (5)3.2.2海明码纠错原理分析 (7)3.3概要设计 (7)3.4详细设计 (8)3.4.3 程序流程图 (9)四、心得体会 (10)五、参考资料 (11)(要求：给出一级目录，宋体加粗，四号字,1.5倍行距。

)一、课程设计目的（大标题均为四号，黑体）1.1海明码的介绍是在电信领域的一种线性调试码，以发明者Richard Hamming的名字命名。

汉明码在传输的信息流中插入验证码，以侦测并更正单一比特错误。

由于简单的汉明编码，它们被广泛应用于内存(RAM)。

其 SECDED (single error correction, double error detection) 版本另外加入一检测比特，可以侦测两个以下同时发生的比特错误，并能够更正单一比特的错误。

因此，当传送端与接收端的比特样式的汉明距离 (Hamming distance) 小于或等于1时（仅有 1 bit 发生错误），可实现可靠的通信。

相对的，简单的奇偶检验码除了不能纠正错误之外，也只能侦测出奇数个的错误。

1.2 海明码的应用海明码主要应用于计算机网络中。

在数据链路层中，数据的传输很容易出现错误，这时就需要纠错机制来进行纠错，海明码就是一种纠错编码方案。

1.3 算法实现的目的来实现海明码生成和纠错，可以使我们更加深刻的了解海明校验机制的。

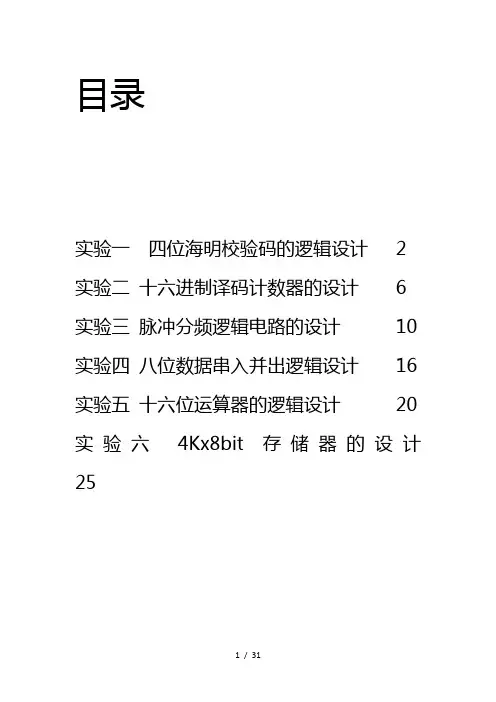

目录实验一四位海明校验码的逻辑设计2实验二十六进制译码计数器的设计 6 实验三脉冲分频逻辑电路的设计10 实验四八位数据串入并出逻辑设计16 实验五十六位运算器的逻辑设计20 实验六4Kx8bit存储器的设计25实验一四位海明校验码的逻辑设计实验目的：掌握海明校验的编码原理以及设计、调试方法，巩固提高组合逻辑知识，培养实际动手能力。

掌握总线的应用方法。

掌握总线信息出错时发现错我和纠正错我的原理，掌握奇偶校验的原理，掌握海明校验编码原理以及设计、调试方法。

实验要求：(1)设计信息位为4位的内存的海明校验逻辑电路,在读内存储器时,具有一位出错报错和纠正一位错误的功能。

(2)为了难其正确性,在读出信息的通路上,要串入造错用逻辑,位数自定。

(3)奇偶发生器与海明校难器对同一位用一块奇偶校验集成块实验原理：检错和校错由编码理论，任何一种编码是否具有检测和纠错能力，都与编码的最小距离有关，即任何两组合法代码间最少的二进制位数的差异，L-1=D+C（D>=C）L为编码的最小距离，D 表示检测错误的位数；C表示纠正错误的位数。

故，8421码不具备检错能力，这是因为它的最小码距为1，当8421码的码字中有一位出错，而产生的错误代码就有可能是另一个码字，这样，无法判断它是否已出错。

8421海明校验码8421海明校验码由8421码加三位校验码组成.设8421码为I1 I2 I3 I4,三位校验码为：P3 P2 P1，则8421码为下列七位代码：校验码的值由下式确定：P3I4I3I2=⊕⊕ P2I4I3I1=⊕⊕ P1I4I2I1=⊕⊕由此可得8421海明码的最小码距为3 ，故D=1,C=1,可检测并纠正一位错误。

输出时在输出端先求出校验和：S3I4I3I2P3=⊕⊕⊕ S2I4I3I1P2=⊕⊕⊕ S1I4I2I1P1=⊕⊕⊕然后判断S3S2S1，如果代码不出错，则S3S2S1=000,否则由S3S2S1构成的二进制数为1位指出出错位。

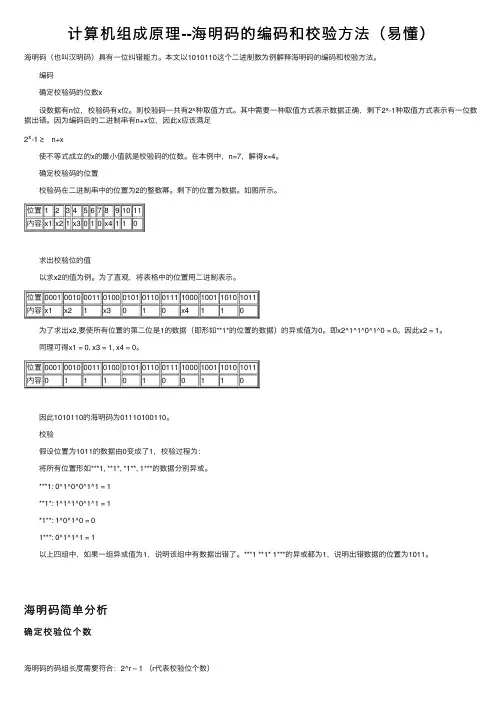

计算机组成原理--海明码的编码和校验⽅法（易懂）海明码（也叫汉明码）具有⼀位纠错能⼒。

本⽂以1010110这个⼆进制数为例解释海明码的编码和校验⽅法。

编码 确定校验码的位数x 设数据有n位，校验码有x位。

则校验码⼀共有2x种取值⽅式。

其中需要⼀种取值⽅式表⽰数据正确，剩下2x-1种取值⽅式表⽰有⼀位数据出错。

因为编码后的⼆进制串有n+x位，因此x应该满⾜2x-1 ≥　n+x 使不等式成⽴的x的最⼩值就是校验码的位数。

在本例中，n=7，解得x=4。

确定校验码的位置 校验码在⼆进制串中的位置为2的整数幂。

剩下的位置为数据。

如图所⽰。

位置1234567891011内容x1x21x3010x4110 求出校验位的值 以求x2的值为例。

为了直观，将表格中的位置⽤⼆进制表⽰。

位置00010010001101000101011001111000100110101011内容x1x21x3010x4110 为了求出x2,要使所有位置的第⼆位是1的数据（即形如**1*的位置的数据）的异或值为0。

即x2^1^1^0^1^0 = 0。

因此x2 = 1。

同理可得x1 = 0, x3 = 1, x4 = 0。

位置00010010001101000101011001111000100110101011内容01110100110 因此1010110的海明码为01110100110。

校验 假设位置为1011的数据由0变成了1，校验过程为： 将所有位置形如***1, **1*, *1**, 1***的数据分别异或。

***1: 0^1^0^0^1^1 = 1 **1*: 1^1^1^0^1^1 = 1 *1**: 1^0^1^0 = 0 1***: 0^1^1^1 = 1 以上四组中，如果⼀组异或值为1，说明该组中有数据出错了。

***1 **1* 1***的异或都为1，说明出错数据的位置为1011。

海明码简单分析确定校验位个数海明码的码组长度需要符合：2^r – 1 （r代表校验位个数）为什么是这个公式呢？因为：只有这样才能保证校验位⾜够覆盖整个需要校验的码组。

海明编码实验报告学科专业：计算机科学与技术姓名：学号：指导教师：天津工业大学计算机科学与技术学院二零一零年十二月一．海明编码原理海明码是一种可以纠正一位差错发现两位差错的编码。

它是利用在信息位为k 位，增加r位冗余位，构成一个n=k+r位的码字，然后用r个监督关系式产生的r个校正因子来区分无错和在码字中的n个不同位置的一位错。

它必需满足以下关系式：２r>=n+1 或 2r>=k+r+1海明码的编码效率为：R=k/(k+r)式中 k为信息位位数r为增加冗余位位数2.海明码的生成与接收二．海明编码方法1）海明码的生成（顺序生成法）。

例3.已知：信息码为：" 1 1 0 0 1 1 0 0 " (k=8)求：海明码码字。

解：1)把冗余码A、B、C、…，顺序插入信息码中，得海明码码字:" A B 1 C 1 0 0 D 1 1 0 0 "码位: 1 2 3 4 5 6 7 8 9 10 11 12其中A,B,C,D分别插于2k位(k=0,1,2,3)。

码位分别为1,2,4,8。

2)冗余码A,B,C,D的线性码位是：(相当于监督关系式)A->1,3,5,7,9,11；B->2,3,6,7,10,11；C->4,5,6,7,12；(注 5=4+1；6=4+2；7=4+2+1；12=8+4)D->8,9,10,11,12。

3)把线性码位的值的偶校验作为冗余码的值(设冗余码初值为0)：A=∑(0,1,1,0,1,0)=1B=∑(0,1,0,0,1,0)=0C=∑(0,1,0,0,0)=1D=∑(0,1,1,0,0)=04)海明码为:"1 0 1 1 1 0 0 0 1 1 0 0"2)海明码的接收。

例.已知：接收的码字为："1 0 0 1 1 0 0 0 1 1 0 0"(k=8)求：发送端的信息码。

可以一位纠错检错检错,不能两位检错的海明码校验码设计
（原创版）
目录
1.海明码校验码设计的基本概念
2.海明码的校验原理
3.一位纠错检错检错方法的实现
4.不能两位检错的限制
5.海明码在校验码设计中的应用
正文
海明码是一种广泛应用于数据传输和存储的错误检测和纠正码，它可以检测到数据中的错误并在必要时进行纠正。

海明码的设计基于校验码的原理，即通过附加的校验位来检测数据中的错误。

海明码的校验原理是通过校验位与数据位之间的异或运算来检测错误。

当数据传输或存储过程中出现错误时，校验位会与数据位产生错误的异或结果，从而可以检测到错误的存在。

如果错误位数小于等于校验码的校验能力，那么错误可以被纠正。

一位纠错检错检错方法是海明码校验码设计中的一种实现方式。

这种方法的优点是简单易实现，缺点是校验能力较低，只能检测到单个错误位。

在实际应用中，为了提高校验能力，需要增加校验位的数量，但这会增加计算复杂度和存储空间。

在海明码的设计中，有一个重要的限制是不能两位检错。

这是因为在两位检错的情况下，校验码的校验能力会大大降低，无法有效地检测和纠正错误。

因此，海明码的校验设计通常采用一位纠错检错检错方法。

海明码在校验码设计中的应用非常广泛，它不仅可以用于数据传输和存储中的错误检测和纠正，还可以应用于密码学和安全领域。

海明码的设
计和实现需要根据具体的应用场景和需求来选择合适的校验能力和校验方法。

总的来说，海明码校验码设计是一种重要的错误检测和纠正技术，它可以有效地保护数据的正确性和完整性。

海明码的实现课程设计一、课程目标知识目标：1. 学生理解海明码的原理和构造方法，掌握其编码和解码的基本步骤。

2. 学生掌握利用海明码进行错误检测和纠正的能力。

3. 学生了解海明码在信息通信中的应用，理解其在保障数据传输可靠性中的作用。

技能目标：1. 学生能够运用海明码对给定信息进行编码，设计出能检测并纠正错误的编码系统。

2. 学生能够通过实际操作，运用海明码检测并纠正模拟数据传输过程中的错误。

3. 学生能够分析海明码的优缺点，并在其他编码方法中做出比较和选择。

情感态度价值观目标：1. 学生培养对信息科学和通信工程领域的兴趣，认识到编码技术在现代通讯中的重要性。

2. 学生通过小组合作完成任务，培养团队协作精神和解决问题的能力。

3. 学生在学习过程中，培养严谨的科学态度，增强对信息安全的认识和责任感。

课程性质分析：本课程属于信息技术与通信工程领域，结合数学原理，旨在提升学生对信息传输安全性的认识。

学生特点分析：考虑到学生所在年级，已具备一定的数学基础和逻辑思维能力，对新鲜事物充满好奇，但需进一步培养实际应用能力和团队协作精神。

教学要求：结合学生特点，通过互动式教学和实践活动，使学生在掌握海明码知识的同时，提升实际操作能力，培养科学态度和价值观。

教学过程中，注重将目标分解为具体可衡量的学习成果，以指导教学设计和评估。

二、教学内容1. 海明码基本原理：介绍海明码的数学基础，包括奇偶校验和线性方程组，阐述其错误检测和纠正的原理。

- 教材章节：第三章“编码理论”，第5节“海明码基本原理”。

2. 海明码构造方法：讲解海明码的构造流程，如何选择校验位和计算校验值，以及如何将信息位和校验位组合成最终的编码。

- 教材章节：第三章“编码理论”，第6节“海明码的构造与实现”。

3. 错误检测与纠正：深入探讨海明码的错误检测能力，以及如何利用校验位确定错误位置并进行纠正。

- 教材章节：第三章“编码理论”，第7节“海明码的错误检测与纠正”。

海明校验码设计实验报告一、实验目的本实验旨在通过设计海明校验码，了解海明校验码的原理和应用，并掌握其编码和译码方法。

二、实验原理1. 海明校验码的基本概念海明校验码是一种能够纠正错误的编码方式。

它利用冗余信息来检测和纠正数据传输中可能出现的错误，保证数据传输的可靠性。

在海明校验码中，每个数据位都被分配一个权重，这些权重按照2的幂次方递增，例如第1位权重为1，第2位权重为2，第3位权重为4等等。

2. 海明校验码的编码方法海明校验码的编码方法是将原始数据按照一定规则进行分组，并在每组数据中添加冗余信息。

具体步骤如下：（1）确定需要编码的原始数据长度n；（2）确定r值：满足2^r ≥ n + r + 1；（3）将n个原始数据分成m组（m = 2^r - r - 1），每组包含k个二进制位；（4）在每组数据中添加r个奇偶校验位，使得每组共有k+r个二进制位；（5）将所有m组数据串联起来得到长度为(n+r)×m的编码数据。

3. 海明校验码的译码方法海明校验码的译码方法是通过比较接收到的数据与预设的校验位来检测和纠正错误。

具体步骤如下：（1）将接收到的编码数据按照与编码相同的规则分组；（2）计算每组数据中所有二进制位的奇偶性，并将结果与接收到的奇偶校验位进行比较；（3）如果存在一个或多个错误，则将出错位置对应的二进制位取反，即可得到正确的原始数据。

三、实验过程1. 编写海明校验码程序为了方便实现，我选择使用Python语言编写海明校验码程序。

程序主要包括两个部分：编码和译码。

其中，编码函数hamming_encode(data)接受一个二进制字符串作为输入，返回对应的海明校验码；译码函数hamming_decode(code)接受一个海明校验码作为输入，返回纠正后的原始数据。

2. 测试程序功能为了测试程序功能，我随机生成了几个长度不同、二进制表示下没有重复数字出现过的字符串，并使用hamming_encode函数对其进行编码。

数字逻辑课程设计报告我们组研讨的题目为：为4位信息位生成7位的海明码，设计该海明码生成电路。

再为该7位海明码设计一个校验电路，当发生1位错误时，该电路输出发生错误所在位置。

我在我们小组是属于设计整个实验的人员之一，开始我们没有一起讨论，准备先独立思考，所以我开始就独自从网上搜索相关知识研究起来。

在我的理解中，海明码就是在你给的信息位中加上几位校验位，从而检验所传输的数据中是否有错误，还可以检验出发生错误的是哪一位。

首先题目给了四个信息位，我们不妨假设它们为A1,A2,A3,A4，那么要生成七位的海明码，我们还需要三位校验位，设为C1,C2,C3。

其实我们这个时候不该去解题，我们应该简单判断一下要校验出七位海明码，三位校验位够不够。

假设用N表示添加了校验码位后整个信息的二进制位数，用K代表其中有效信息位数，r表示添加的校验码位，它们之间的关系应满足：N=K＋r≤2r－1。

在这里2的三次方减1刚好是7，所以是够的。

接下来我们要确定校验码的位置。

校验码的位置很容易确定的，那就是校验码必须是在2的n次方位置，所以我们刚才的七位海明码应该是C1 C2 A1 C3 A2 A3 A4。

现在，我们要求出这个七位海明码，只需要知道三位校验码是多少即可。

校验码的具体计算方法如下：C1（第1个校验位，也是整个码字的第1位）的校验规则是：从当前位数起，校验1位，然后跳过1位，再校验1位，再跳过1位；C2（第2个校验位，也是整个码字的第2位）的校验规则是：从当前位数起，连续校验2位，然后跳过2位，再连续校验2位，再跳过2位；C3（第3个校验位，也是整个码字的第4位）的校验规则是：从当前位数起，连续校验4位，然后跳过4位，再连续校验4位，再跳过4位。

然后对它们取异或运算，则得到C1=A1⊕A2⊕A4；C2=A1⊕A3⊕A4；C3=A2⊕A3⊕A4。

这样我们就可以设计出七位海明码的生成电路，如下所示（在输出中将A1,A2,A3,A4用B1,B2,B3,B4代替了）：然后它的波形图便可以得到，如下所示：设计好生成电路后，我们来设计校验电路。

计算及校验海明码的3个举例海明码具有检错纠错能⼒，⽤于传输质量较好的信道，因为出错太多检测不出来。

m位数据需要满⾜具有r位校验码m+r ≤ 2r-1校验位放在2n位置上，如??1? 111? 1111 111? 111...校验码依次在20、 21、 22、 23、 24位置上，有的是从后往前写的，结果不影响，知道怎么算就⾏。

例1，计算1011的海明码及检验1. 算校验位原数据1011, 有4位数据位，需满⾜4+r≤2r-1这个公式，求得r=3，表明有3个检验位，以下⽤a、b、c、...来代替得到ab1c0112. 算校验位值令发送⽅和接受⽅都采⽤偶检验的⽅法，也就是保证1的个数为偶数。

采⽤奇检验结果也⼀样，但收发双⽅⼀定要⽤相同的检验⽅法。

a b 1 c 0 1 1第⼀位检验位a的计算⽅法：从a开始检验⼀位，跳过⼀位，即20位，利⽤偶检验确定a。

第⼆位检验位b的计算⽅法：从b开始检验两位，跳过两位，即21位，利⽤偶检验确定b。

第三位检验位c的计算⽅法：从c开始检验四位，跳过四位，即22位，利⽤偶检验确定c。

a b 1 c 0 1 1a 1 0 1 偶检验确定a=0a b 1 c 0 1 1b 1 1 1 偶检验确定b=1a b 1 c 0 1 1后⾯没有了，所以就是c 0 1 偶检验确定c=0代⼊abc得海明码0110 0113. 检验传输海明码，若在信道上受到⼲扰，导致⼀位编码出现异常由0110 011→0111 011根据确定检验位的值来检验，第n组检验2n位，跳过2n位，分别把每组的数据异或，得出错位置。

这⾥的异或也就是相当于偶检验的过程，1的个数为偶数G就为0。

0 1 1 1 0 1 1G1=0⊕1⊕0⊕1=00 1 1 1 0 1 1G2=1⊕1⊕1⊕1=00 1 1 1 0 1 1G3=1⊕0⊕1⊕1=1由于发送端采⽤的是偶检验那么G3G2G1=000可说明传送中没有出错，G3G2G1=100转化为⼗进制说明海明码第4位出错，将第四位纠错后变成0110 011例2，计算0111 011的海明码及检验1. 算校验位m=7，根据m+r ≤ 2r-1求得r=4a b 0 c 1 1 1 d 0 1 12. 算校验位值令发送⽅和接受⽅都采⽤偶检验的⽅法，也就是保证1的个数为偶数。
