电机驱动技术期末复习题样本

电机驱动技术试题及答案一、选择题1. 电机驱动技术中，以下哪种电机类型不属于直流电机？A. 永磁直流电机B. 串励直流电机C. 异步交流电机D. 并励直流电机答案：C2. 电机的转速与什么因素成正比？A. 电压B. 电流C. 频率D. 转矩答案：A3. 以下哪个参数不是电机驱动系统的主要性能指标？A. 效率B. 响应时间C. 功率因数D. 颜色答案：D二、填空题4. 电机驱动技术中，______是指电机在没有负载的情况下，所能达到的最高转速。

答案：空载转速5. 电机的______是指电机在额定工作点下，输出功率与输入功率的比值。

答案：效率6. 在电机控制系统中，PWM（脉宽调制）技术常用于______电机的转速控制。

答案：直流三、判断题7. 电机的额定功率是指电机在额定工作条件下，能够持续输出的最大功率。

（）答案：√8. 电机的额定电压和额定电流是固定的，与电机的负载无关。

（）答案：×9. 电机的启动电流通常比正常工作电流要大。

（）答案：√四、简答题10. 简述电机驱动技术中的矢量控制方法的基本思想。

答案：矢量控制方法，又称为场定向控制，其基本思想是通过数学变换，将电机的控制问题转化为直流电机的控制问题，从而简化控制算法，提高控制性能。

具体做法是将电机的三相电流分解为与转子磁场正交的两个分量，通过控制这两个分量的大小和方向，实现对电机转速和转矩的精确控制。

11. 描述电机驱动系统中的PID控制器的工作原理。

答案：PID控制器是一种常见的反馈控制器，其工作原理是通过比较系统的输出（电机的转速或位置）与期望的设定值之间的偏差，然后根据比例（P）、积分（I）和微分（D）三个参数的加权和来计算控制量。

其中，比例项负责减小偏差，积分项负责消除稳态误差，微分项负责提高系统的响应速度。

通过调整这三个参数，可以优化系统的控制性能。

五、计算题12. 已知一台直流电机的额定电压为220V，额定电流为5A，额定转速为1500rpm。

电机驱动技术期末复习题答案一、单项选择题1. 电机驱动技术中，直流电机的控制方式是（）。

A. 恒功率控制B. 恒速控制C. 恒转矩控制D. 恒电流控制答案：C2. 交流电机的转子类型中，属于同步电机的是（）。

A. 笼型转子B. 绕线转子C. 鼠笼转子D. 磁滞转子答案：B3. 电机的额定功率是指电机在（）下能够长期运行的最大功率。

A. 额定电压B. 额定电流C. 额定频率D. 额定转速答案：A4. 电机的效率是指（）。

A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 额定功率与实际功率之比D. 额定功率与输入功率之比答案：A5. 电机的启动方式中，星-三角形启动适用于（）。

A. 直流电机B. 交流异步电机C. 同步电机D. 步进电机答案：B二、多项选择题6. 电机驱动技术中，下列属于电机控制参数的有（）。

A. 转速B. 电流C. 电压D. 功率答案：A, B, C7. 电机的调速方式包括（）。

A. 变压调速B. 变阻调速C. 变频调速D. 变流调速答案：A, C8. 电机的保护措施通常包括（）。

A. 过载保护B. 短路保护C. 过热保护D. 过压保护答案：A, B, C, D三、判断题9. 电机的额定电流是指电机在额定工作状态下的最大电流。

（）答案：正确10. 电机的额定转速是指电机在额定工作状态下的最小转速。

（）答案：错误四、简答题11. 请简述电机启动时的电流特性。

答案：电机启动时，由于转子尚未达到正常运行速度，其内部的电磁场尚未建立，因此启动电流通常远大于额定电流，以提供足够的力矩使电机加速到正常运行状态。

12. 什么是电机的过载保护，它的作用是什么？答案：电机的过载保护是一种安全措施，用于防止电机因长时间超负荷运行而损坏。

当电机的负载超过其额定负载时，过载保护装置会自动切断电源，以保护电机不受损害。

五、计算题13. 假设一台电机的额定功率为10kW，额定电压为220V，求其额定电流。

电机期末考试试题及答案### 电机期末考试试题及答案一、选择题（每题5分，共20分）1. 直流电机的电枢绕组中产生的是（）。

A. 直流电B. 交流电C. 脉冲电流D. 非正弦波电流答案：B2. 交流电机中，同步电机的转子转速与（）有关。

A. 负载大小B. 电源频率C. 转子结构D. 定子绕组匝数答案：B3. 异步电机的转子转速总是（）同步转速。

A. 低于B. 高于C. 等于D. 与负载大小有关答案：A4. 电机的起动电流通常为额定电流的（）倍。

A. 2-3B. 3-5C. 5-7D. 7-10答案：B二、填空题（每题5分，共20分）1. 电机的效率是指电机的_______与_______之比。

答案：输出功率；输入功率2. 电机的功率因数是指电机的_______功率与_______功率之比。

答案：有功；视在3. 电机的起动转矩与_______成正比，与_______成反比。

答案：电压；频率4. 电机的额定电压是指电机在_______时的电压。

答案：额定负载三、简答题（每题10分，共40分）1. 简述三相异步电机的工作原理。

答案：三相异步电机的工作原理基于电磁感应和电磁力矩。

当三相定子绕组通入三相交流电流时，会在定子内产生旋转磁场。

这个旋转磁场切割转子导体，根据法拉第电磁感应定律，在转子导体中产生感应电动势。

由于转子导体闭合成回路，感应电动势产生感应电流。

根据洛伦兹力定律，感应电流在旋转磁场中受到力的作用，从而产生电磁力矩，使转子旋转。

2. 什么是电机的同步转速？它与哪些因素有关？答案：电机的同步转速是指在无负载时，电机转子与旋转磁场同步旋转的速度。

同步转速与电源频率和电机的极对数有关。

同步转速的计算公式为：n_s = 120f / p，其中n_s为同步转速（r/min），f为电源频率（Hz），p为极对数。

3. 电机的起动电流为什么很大？这对电机有什么影响？答案：电机的起动电流很大，是因为电机在起动时需要克服静摩擦力矩和起动转矩，需要较大的电磁力矩。

电机期末考试试题及答案一、选择题（每题2分，共20分）1. 直流电机的工作原理是基于以下哪个物理定律？A. 法拉第电磁感应定律B. 欧姆定律C. 基尔霍夫电压定律D. 牛顿第二定律答案：A2. 异步电机的转子转速与定子旋转磁场的转速相比：A. 总是相等的B. 总是小于的C. 总是大于的D. 没有固定关系答案：B3. 同步电机的转子转速与旋转磁场的转速：A. 总是相等的B. 总是小于的C. 总是大于的D. 没有固定关系答案：A4. 在三相异步电动机中，如果电源频率增加，而其他条件不变，则：A. 转速增加B. 转速减少C. 转速不变D. 无法确定答案：A5. 电机的额定功率是指：A. 电机的最大输出功率B. 电机的输入功率C. 电机在额定工作条件下的输出功率D. 电机在额定工作条件下的输入功率答案：C二、填空题（每空2分，共20分）6. 电机的效率η可以表示为_________。

答案：输出功率/输入功率7. 电机的起动电流通常比额定电流大，这是因为_________。

答案：起动时电机需要克服静摩擦力8. 直流电机的励磁方式主要有_________和_________。

答案：他励、自励9. 电机的额定电压是指电机在_________工作条件下的电压。

答案：额定10. 电机的额定电流是指电机在_________工作条件下的电流。

答案：额定三、简答题（每题10分，共30分）11. 简述异步电机的工作原理。

答案：异步电机的工作原理基于电磁感应原理。

当三相交流电流通过定子绕组时，产生旋转磁场。

转子在旋转磁场中切割磁力线产生感应电流，从而在转子中产生电磁力，驱动转子旋转。

12. 什么是电机的额定点？请说明其意义。

答案：电机的额定点是指电机在设计时规定的工作条件，包括额定电压、额定电流、额定功率和额定转速等。

额定点的意义在于确保电机在这些条件下能够安全、稳定、高效地运行。

13. 描述直流电机的调速方法。

答案：直流电机的调速主要通过改变电枢电压或改变电枢电阻来实现。

电机学期末考试试题一、选择题（每题2分，共20分）1. 电机的基本原理是基于以下哪个物理效应？A. 电磁感应B. 光电效应C. 霍尔效应D. 热电效应2. 异步电机的转差率定义为：A. 转子转速与同步转速之差B. 转子转速与同步转速之比C. 同步转速与转子转速之差D. 同步转速与转子转速之比3. 以下哪项不是直流电机的特点？A. 结构简单B. 启动力矩大C. 转速控制方便D. 需要定期维护换向器4. 同步电机的同步转速与以下哪个参数无关？A. 极对数B. 电源频率C. 转子电阻D. 电源电压5. 电机的效率是指：A. 电机输入功率与输出功率之比B. 电机输出功率与输入功率之和C. 电机输入功率与输出功率之差D. 电机输出功率与输入功率的乘积二、简答题（每题10分，共30分）1. 简述三相异步电机的工作原理。

2. 描述直流电机的调速方法。

3. 解释为什么电机需要进行冷却，以及常见的冷却方式有哪些？三、计算题（每题15分，共30分）1. 已知一台三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，求其功率因数。

2. 假设一台直流电机的电枢电压为220V，电枢电流为50A，电枢电阻为0.5Ω，求电枢损耗功率。

四、论述题（20分）1. 论述电机在现代工业自动化中的重要性，并举例说明电机在自动化系统中的作用。

五、案例分析题（20分）1. 某工厂的一台三相异步电机在运行过程中出现振动和异常声音，请分析可能的原因，并提出相应的解决方案。

六、实验题（10分）1. 设计一个实验来测量直流电机的转速，并根据测量结果分析其性能。

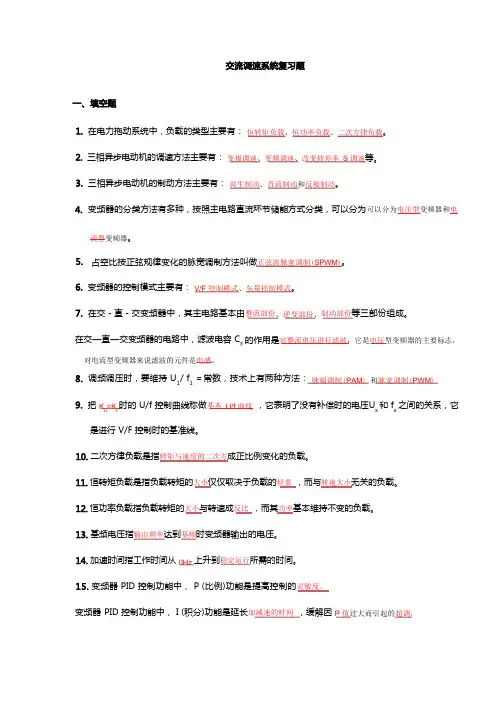

在电力拖动系统中，负载的类型主要有：恒转矩负载、恒功率负载、二次方律负载。

三相异步电动机的调速方法主要有：变极调速、变频调速、改变转差率S 调速等。

三相异步电动机的制动方法主要有：再生制动、直流制动和反接制动。

变频器的分类方法有多种，按照主电路直流环节储能方式分类，可以分为可以分为电压型变频器和电流型变频器。

占空比按正弦规律变化的脉宽调制方法叫做正弦波脉宽调制(SPWM)。

变频器的控制模式主要有：V/F 控制模式、矢量控制模式。

在交－直－交变频器中，其主电路基本由整流部份、逆变部份、制动部份等三部份组成。

在交—直—交变频器的电路中，滤波电容 CF的作用是对整流电压进行滤波，它是电压型变频器的主要标志，对电流型变频器来说滤波的元件是电感。

调频调压时，要维持 U1/ f1＝常数，技术上有两种方法：脉幅调制(PAM) 和脉宽调制(PWM)把Ku =Kf时的 U/f 控制曲线称做基本U/f 曲线，它表明了没有补偿时的电压Ux和 fx之间的关系，它是进行 V/F 控制时的基准线。

二次方律负载是指转矩与速度的二次方成正比例变化的负载。

恒转矩负载是指负载转矩的大小仅仅取决于负载的轻重，而与转速大小无关的负载。

恒功率负载指负载转矩的大小与转速成反比，而其功率基本维持不变的负载。

基频电压指输出频率达到基频时变频器输出的电压。

加速时间指工作时间从0Hz 上升到稳定运行所需的时间。

变频器 PID 控制功能中， P (比例)功能是提高控制的灵敏度。

变频器 PID 控制功能中， I (积分)功能是延长加减速的时间，缓解因P 值过大而引起的超调.变频器 PID 控制功能中， D (微分)功能是提高控制的动态响应速度。

频率控制功能是变频器的基本控制功能。

控制变频器输出频率有以下几种方法： ___面板控制__；____外接摹拟量___；____固定频率_____； _通讯控制_______。

变频器具有多种不同的类型：按变换环节可分为交—交型和__ 交-直-交_型；按改变变频器输出电压的方法可分为脉冲幅度调制( PAM)型和__ 脉冲宽度调制(PWM) __型；按用途可分为专用型变频器和_ 通用型型变频器。

电科19年12月考试《机电驱动技术》期末大作业参考答案
19年12月考试《机电驱动技术》期末大作业-0001
试卷总分:100 得分:100
一、单选题 (共 40 道试题,共 100 分)
1.已知一台直流伺服电动机的电枢电压U=110V，额定运行时电枢电流I=0.4A，转速n=100r/min，电枢电阻R=250Ω，则可求得Ce 为（）。

A.10
B.1
C.0.1
D.0.01
答案:C
2.哪一种伺服电机的类型分为电磁式直流伺服电机和永磁式直流伺服电机？
A.直流伺服电机
B.电磁伺服电机
C.步进伺服电机
D.交流伺服电机
答案:A
3.英文名“Direct Current Motor”对应的下列的哪种电机：（）。

A.直线电机
B.直流电机
C.特种电机
D.交流电机
答案:B
4.关于液压系统中的控制元件"阀"，顺序阀是属于下列具体的哪种阀：（）。

A.流量阀
B.方向阀
C.压力阀
D.动量阀
答案:C
5.单闭环调速系统与纯电机调速相比，其静差率为开环的（）。

A.以上均不对
B.1/(3+K)
C.1/(2+K)
D.1/(1+K)
答案:D
6.关于叶片泵缺点的说法错误的是：（）。

A.耐冲击性差
B.结构复杂
C.油污敏感
D.平稳
答案:D
7.步距角为1o/0.5o的反应式三相六极步进电动机转子有（）齿。

电机驱动技术试题及答案一、单项选择题（每题2分，共20分）1. 电机的转矩与转速之间的关系，以下说法正确的是（）。

A. 转矩与转速成正比B. 转矩与转速成反比C. 转矩与转速无关D. 转矩与转速的平方成正比答案：B2. 直流电机的励磁方式有（）。

A. 串励B. 并励C. 复励D. 所有选项答案：D3. 交流电机的同步转速与（）有关。

A. 电源频率B. 极对数C. 电源电压D. 转子电阻答案：B4. 步进电机的步距角是指（）。

A. 电机转动一圈的总角度B. 电机每接收一个脉冲转动的角度C. 电机每接收两个脉冲转动的角度D. 电机每接收三个脉冲转动的角度答案：B5. 无刷直流电机（BLDC）的转子位置检测通常采用（）。

A. 霍尔传感器B. 光电传感器C. 电磁传感器D. 温度传感器答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电机的效率（）。

A. 材料损耗B. 机械损耗C. 电磁损耗D. 电源电压答案：ABC2. 电机的启动方式包括（）。

A. 直接启动B. 星-三角启动C. 变频启动D. 降压启动答案：ABCD3. 电机的调速方式有（）。

A. 变极调速B. 变频调速C. 变压调速D. 变流调速答案：ABCD三、填空题（每题2分，共20分）1. 电机的功率因数是指电机的_______功率与_______功率的比值。

答案：有功；视在2. 电机的额定功率是指电机在_______下能够连续运行的最大功率。

答案：额定工作条件3. 电机的额定电压是指电机在_______下运行时的电压。

答案：额定工作条件4. 电机的额定转速是指电机在_______下达到的转速。

答案：额定工作条件5. 电机的额定转矩是指电机在_______下能够输出的最大扭矩。

答案：额定工作条件四、简答题（每题5分，共20分）1. 简述电机的启动电流为何会大于正常运行电流？答案：电机启动时，由于转子处于静止状态，需要较大的电流来建立磁场和克服静摩擦力，因此启动电流会大于正常运行电流。

一、单项选择题（1）下列电机中实现电能传递功能的是（）A.直流发电机B.直流电动机C.三相异步电动机D.变压器（2）测速发电机属于那种类型的电机（）A.直流发电机B.控制电机C.交流发电机D.变压器（3）永磁式直流电机属于下面的那种类型（）A. 串励B.并励C.他励D.复励（4）电动机启动转矩大，适用于牵引和起重，小，且可以调节，可用于定速或调速之用。

（）A. 他励、串励B.串励、并励C.串励、他励电动机转速随负载大小变化的波动D.并励、串励（5）当电动机在电枢电流的作用下旋转时，其电枢线圈会切割磁力线这一运动会在电枢中产生感生电动势，该电动势产生的电流方向及其大小分别与下列哪些量有关。

（）A.转向、转速C.转速、外加电源方向B.外加电源方向、转速D.转向、外加电源方向（6）以下哪个不是直流电机的基本方程（）A.电动势平衡B.能量系统的功率平衡C.机械系统转矩平衡D.能量平衡（7）电力拖动系统拖动生产机械稳定运行时，电动机输出转矩的大小由下面的那个量决定。

（）A.功率大小B.负载大小C.转速大小D.功率和转速的大小（8）以下关于直流电动机固有机械特性的描述错误的是（）A.电磁转矩T越大，转速越低B.当T=0时，为理想空载转速，他励直流电机在一定条件下能超过理想空载转速C.斜率β小，特性线较陡，称为硬特性，β大，特性线较平称为软特性D.电机启动时n=0，启动转矩比额定转矩大（9）当电机的电磁转矩和负载转矩满足条件时，以下描述正确的是（）A.电机在负载与电磁转矩交点附近处于加速状态B.电机在负载与电磁转矩交点附近处于减速状态C.电机在负载与电磁转矩交点附近特性曲线具有下降趋势D.电机在负载与电磁转矩交点附近特性曲线具有下降趋势（10）下面关于电机启动时，有关电流的说法错误的是（）A.过大的启动电流Ist对电网也会有很大冲击B.过大的T st会造成冲击易损坏传动机构C.过大的起动电流Ist可能烧坏电枢D.应控制启动电流，使其小于额定电流（11）下面有关功率的概念从大到小排列的是（）A.从电磁功率、机械功率、附加损耗、机械损耗B.从电网吸收的功率、电磁功率、机械功率、机械损耗C.从电网吸收的功率、电磁功率、空载损耗、机械损耗D.机械功率、电磁功率、空载损耗、机械损耗（12）直流他励电动机稳定运行时，电动机的电磁转矩与负载转矩相平衡指的是什么（）A.电磁转矩与负载转矩大小不等、方向相同B.电磁转矩与负载转矩大小相同、方向相反C.电磁转矩与负载转矩大小相等、方向相反D. 电磁转矩与负载转矩大小相反、方向相等（13）调速平滑性指的是相邻两级转速之比，下面关于调速平滑性的说法正确的是（）A.当电机在匀速运动时 K 的值等于1B. 当K=1时，为无极调速C. 当K=0时，为无极调速D. K 的值在0~1之间变化（14）下列关于降压调速的说法不正确的是（）A. 调速平滑性好，可以达到无级调速B. 适合于对调速性能要求不高的设备上C. 低速时能量损耗少，效率高D. 机械特性硬度不变（15）电枢串电阻调速的说法不正确的是（）A. 有级调速，平滑性差B. 设备简单，初投资少C. 低速时能量损耗少，效率高D. 适合于对调速性能要求不高的设备上 （16）下面关于电机调速的说法正确的是（）A. 弱磁通调速只能使转速从nN 提高B. 采用电枢串电阻只适合于减速，改变电枢电压调速可以用于增速和减速C. 采用弱磁通调速为恒功率调速D. 采用电枢串电阻或降低电枢电压调速，为恒转矩调速 （17）下面关于电机中电流的说法不正确的是（ ）A.为防止冲击过大，制动时的电流应 <2.5倍额定电流B.直流电机根据启动的要求，一般要求 Ist=（1.5～2）INC. 直流电机在工作时的电流为额定电流D. 电机在工作过程中的电流大小由负载决定（18 ）对于型号 Y180M-4B 的电动机其额定转速可能为下面的哪种（ ）A.950r/hB.950rad/minC.11r/sD.11rad/min（19 ）对于型号Y180M-4B 的电动机下面说法不正确的是（ ）A. 该电机为异步电动机B. 该电机基座中心高为180cmC. 该电机的磁极数为4D. 该电机的转速不可能是950r/s（20）单相异步电动机常用的启动方法是下面的那两种（）A. 直接启动和降压启动B. 分相启动法和罩极法C. 串电阻启动和分相启动D. 分相启动和降压启动（21）下图中关于单相异步电动机的结构示意图中不正确的是（）A B C D （22）以下是改善绕线转子异步电动机起动特性的方法的是（）A.将转子改进成深槽式电动机B.将转子设计成双笼型电动机C.转子回路串接电阻D.降低起动电压（23）异步电动机在起动时，起动电流大，起动转矩不大的主要原因之一是（）A.起动时功率因数低B.起动电流大，定子漏阻抗压降大，使定子电动式E1减小，所以磁通Φ减小C.交流电机的电流跟其转矩之间没有什么关系D.起动时电机电能的转化率小（24）下面不是笼型异步电动机的起动方法的是（）A.定子电路串电阻或电抗器减压起动B.定子电路串自耦变压器减压起动C.Y—△起动D.转子串电阻起动（25）图示为三相异步电动机能耗制动的主电路原理图，下面说法不正确的是（）A.R1的大小决定制动时的励磁电流的大小B.R1不变，R ad2增大，最大制动转矩不变，产生最大转矩的转速增加。

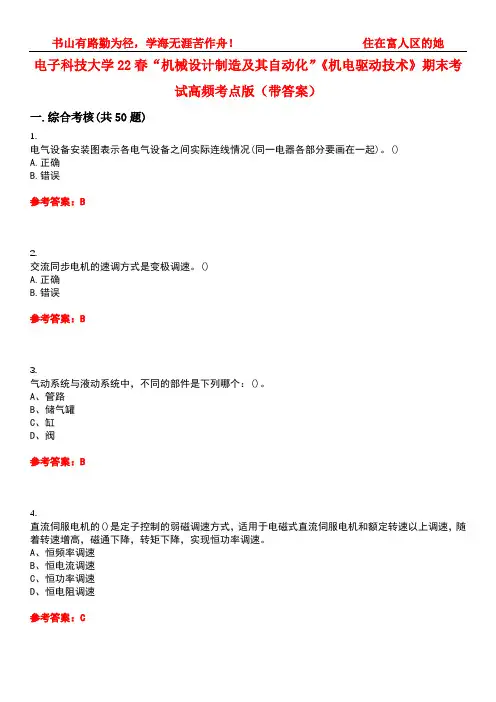

电子科技大学22春“机械设计制造及其自动化”《机电驱动技术》期末考试高频考点版（带答案）一.综合考核(共50题)1.电气设备安装图表示各电气设备之间实际连线情况(同一电器各部分要画在一起)。

()A.正确B.错误参考答案：B2.交流同步电机的速调方式是变极调速。

()A.正确B.错误参考答案：B3.气动系统与液动系统中，不同的部件是下列哪个：()。

A、管路B、储气罐C、缸D、阀参考答案：B4.直流伺服电机的()是定子控制的弱磁调速方式，适用于电磁式直流伺服电机和额定转速以上调速，随着转速增高，磁通下降，转矩下降，实现恒功率调速。

A、恒频率调速B、恒电流调速C、恒功率调速D、恒电阻调速参考答案：C5.下列是直流电机的英文名的是：()。

A、Direct Current MotorB、Alternating Current MotorC、Linear MotorD、Special Motor参考答案：A6.PI调节器综合了比例控制和积分控制的优点，最终达到转速稳态无静差。

()A.正确B.错误参考答案：A7.关于定压式节流调速回路进口油路节流调速的特点说法最为准确的一项是：()。

A、有背压、平稳性差B、无背压、平稳性好C、无背压、平稳性差D、有背压、平稳性好参考答案：C8.直流伺服电机中，定子的另一个叫法是：()A、电极B、流机C、磁极D、以上均不对参考答案：C9.步进电机不失步的极限转矩叫做：()。

A、起动频率B、动转矩C、静转矩D、起动转矩参考答案：B10.下列选项中属于调速回路中机械特性的是()。

A、回路效率B、速度刚性C、功率损失及分配D、调速范围参考答案：B11.理想液体有具有如下哪些特点?()A.高黏度B.无黏度C.压缩D.不可压缩参考答案：BD12.右手定则中，其公式E=Keφn，其中φ表示的物理含义是：()。

A、电流B、电压C、磁通量D、感应电动势参考答案：C13.直流伺服电动机起动时需要克服一定的()。
