第五章 冷却系统检修

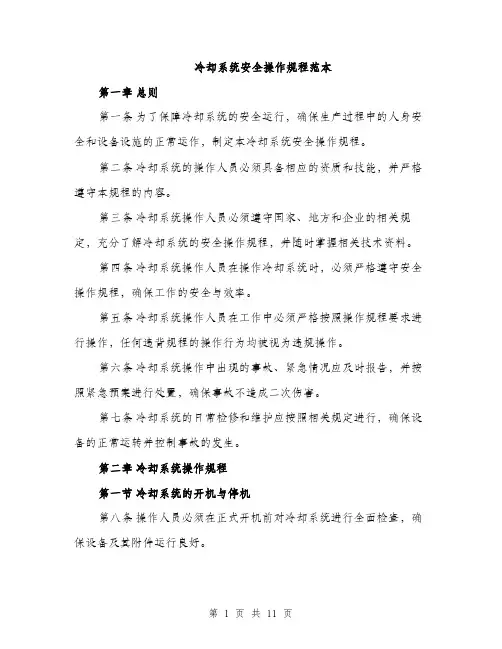

冷却系统安全操作规程范本第一章总则第一条为了保障冷却系统的安全运行，确保生产过程中的人身安全和设备设施的正常运作，制定本冷却系统安全操作规程。

第二条冷却系统的操作人员必须具备相应的资质和技能，并严格遵守本规程的内容。

第三条冷却系统操作人员必须遵守国家、地方和企业的相关规定，充分了解冷却系统的安全操作规程，并随时掌握相关技术资料。

第四条冷却系统操作人员在操作冷却系统时，必须严格遵守安全操作规程，确保工作的安全与效率。

第五条冷却系统操作人员在工作中必须严格按照操作规程要求进行操作，任何违背规程的操作行为均被视为违规操作。

第六条冷却系统操作中出现的事故、紧急情况应及时报告，并按照紧急预案进行处置，确保事故不造成二次伤害。

第七条冷却系统的日常检修和维护应按照相关规定进行，确保设备的正常运转并控制事故的发生。

第二章冷却系统操作规程第一节冷却系统的开机与停机第八条操作人员必须在正式开机前对冷却系统进行全面检查，确保设备及其附件运行良好。

第九条冷却系统开机时，应按照《冷却系统操作手册》的要求进行操作，并注意设备启动过程中的变化，及时进行处理。

第十条冷却系统停机时，应按照《冷却系统操作手册》的要求进行操作，并注意设备停机后的安全。

第二节冷却系统的操作控制与调整第十一条操作人员必须按照操作规程的要求对冷却系统进行操作控制和调整，确保操作过程的安全与稳定。

第十二条在操作冷却系统过程中，必须按照设备运行参数的要求进行调整，不得随意更改参数。

第十三条操作人员在调整设备参数时，必须认真观察其运行状态，及时发现问题并进行处理。

第十四条冷却系统操作中出现的异常情况，必须立即报告并采取相应的紧急措施。

第十五条操作人员必须严格遵守冷却系统的操作规程，不得擅自关闭或调整关键设备。

第三节冷却系统的日常检修与维护第十六条冷却系统的日常检修和维护工作必须按照相关规程进行，确保设备的正常运转。

第十七条冷却系统的检修和维护工作必须在设备停机的情况下进行，且必须按照停机程序进行。

项目５冷却系统检修
任务1冷却系统密封性的检测
一、目的
1.掌握冷却系统密封性的检测方法
2.能够分析检测结果
二、设备和工具
发动机台、冷却液冰点测试仪、冷却系密封性检测仪
三、步骤
１.发动机熄火，等待冷却液降至90°C以下，才可以缓慢打开冷却系统盖子。

2. 冷却液冰点测试仪。

用于测量冷却液的结冰点,蓄电池电解液密度以及风窗清洗液冰点。

3. 冷却系密封性检查
将专用检查仪VW1274装在膨胀水箱上，使用手动真空泵加压至约0.2Mpa，若压力表指示压力明显下降，说明冷却系存在渗漏现象。

4. 散热器盖密封性检查
将专用检查仪VW1274装在散热器盖上，使用手动真空泵加压至约0.15 Mpa，桑塔纳2000轿车散热器盖蒸汽阀的开启压力为0.12~0.15MPa，空气阀的开启压力为0.09MPa。

项目检测值分析冷却液冰点
冷却系密封
性检查
散热器盖密
封性检查。

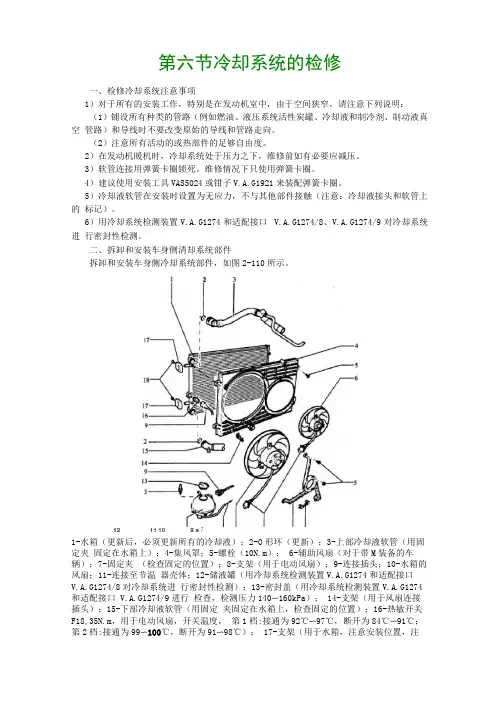

第六节冷却系统的检修一、检修冷却系统注意事项1）对于所有的安装工作，特别是在发动机室中，由于空间狭窄，请注意下列说明：（1）铺设所有种类的管路（例如燃油、液压系统活性炭罐、冷却液和制冷剂、制动液真空管路）和导线时不要改变原始的导线和管路走向。

（2）注意所有活动的或热部件的足够自由度。

2）在发动机暖机时，冷却系统处于压力之下，维修前如有必要应减压。

3）软管连接用弹簧卡圈锁死。

维修情况下只使用弹簧卡圈。

4）建议使用安装工具VAS5024或钳子V.A.G1921来装配弹簧卡圈。

5）冷却液软管在安装时设置为无应力，不与其他部件接触（注意：冷却液接头和软管上的标记）。

6）用冷却系统检测装置V.A.G1274和适配接口V.A.G1274/8、V.A.G1274/9对冷却系统进行密封性检测。

二、拆卸和安装车身侧清却系统部件拆卸和安装车身侧冷却系统部件，如图2-110所示。

12 11 10 9 a 71-水箱（更新后，必须更新所有的冷却液）；2-O形环（更新）；3-上部冷却液软管（用固定夹固定在水箱上）；4-集风罩；5-螺栓（10N.m）； 6-辅助风扇（对于带M装备的车辆）；7-固定夹（检查固定的位置）；8-支架（用于电动风扇）；9-连接插头；10-水箱的风扇；11-连接至节温器壳体；12-储液罐（用冷却系统检测装置V.A.G1274和适配接口V.A.G1274/8对冷却系统进行密封性检测）；13-密封盖（用冷却系统检测装置V.A.G1274和适配接口 V.A.G1274/9进行检查，检测压力140〜160kPa）； 14-支架（用于风扇连接插头）；15-下部冷却液软管（用固定夹固定在水箱上，检查固定的位置）；16-热敏开关F18,35N.m，用于电动风扇，开关温度，第1档:接通为92℃〜97℃，断开为84℃〜91℃；第2档:接通为99〜100℃，断开为91〜98℃）； 17-支架（用于水箱，注意安装位置，注意不同的规格）；18-螺栓（10N.m）三、拆卸和安装发动机侧淆却系统部件1）拆卸和安装节温器侧部件，如图2-111所示。

汽车发动机冷却系统检修与维护汽车发动机冷却系统是保证发动机正常运转的重要组成部分。

在汽车日常使用过程中，我们需要定期检修和维护冷却系统，以确保其正常运行并延长发动机的使用寿命。

下面将详细介绍汽车发动机冷却系统检修与维护的步骤。

第一步：检查冷却液的水平首先，我们需要检查冷却液的水平。

打开发动机盖，找到冷却液容器。

确保汽车在冷却状态下进行检查，因为热冷却液可能会喷溅出来造成烫伤。

冷却液应该在容器上标有最小和最大线条。

如果冷却液低于最小线条，就需要加入适量的冷却液。

第二步：检查冷却系统的泄漏接下来，我们需要检查冷却系统是否存在泄漏。

我们可以通过观察地面上的冷却液渗漏痕迹来判断系统是否有泄漏。

如果发现渗漏痕迹，就需要检查冷却系统的管道、接头和其他部件是否存在破损或松动的情况。

如果发现有破裂或松动的部件，需要及时更换或紧固。

第三步：清洗冷却系统定期清洗冷却系统能够去除残留物质，提高系统的工作效率。

我们可以使用专用清洗剂来清洗冷却系统。

首先，将清洗剂注入冷却液中，然后启动发动机并让其运转一段时间。

清洗剂会去除冷却系统内的杂质和沉积物。

之后，将冷却液排出，并用清水冲洗冷却液容器和管道。

第四步：更换冷却液定期更换冷却液有助于保持发动机冷却系统的正常工作。

我们可以根据汽车厂商的建议来确定更换冷却液的时间间隔。

首先，找到冷却液排放阀，将一个容器放在其下方，打开阀门将旧的冷却液排出。

然后，关闭排放阀门，打开添加口，慢慢将新的冷却液注入容器中，直到冷却液达到最大线条。

第五步：检查冷却风扇冷却风扇的正常工作对于发动机冷却系统非常重要。

我们可以通过观察冷却风扇的运转来判断其是否正常。

当发动机温度高于一定值时，冷却风扇应该自动启动。

如果发现冷却风扇无法正常运转，可能是由于继电器或传感器的故障，此时需要及时更换。

第六步：检查水泵水泵是发动机冷却系统中的关键部件。

我们需要定期检查水泵是否工作正常。

首先，观察水泵是否有渗漏情况。

其次，可以使用手指轻轻摇动水泵，如果感觉到有任何松动或异响，可能是水泵轴承损坏，需要更换。

汽车发动机机械系统检修课程授课教案.doc教案第一章：汽车发动机概述一、教学目标：1. 让学生了解汽车发动机的定义、分类、性能参数和基本结构。

2. 使学生掌握汽车发动机的工作原理和检修方法。

二、教学内容：1. 汽车发动机的定义和分类。

2. 汽车发动机的性能参数。

3. 汽车发动机的基本结构。

4. 汽车发动机的工作原理。

三、教学方法：1. 采用讲授法，讲解汽车发动机的基本概念、性能参数和结构特点。

2. 通过实物展示或图片，让学生更直观地了解汽车发动机的结构。

3. 结合实例，讲解汽车发动机的工作原理。

四、教学评估：1. 课堂问答：检查学生对汽车发动机基本概念的理解。

2. 课后作业：要求学生绘制汽车发动机结构示意图，并简要描述其工作原理。

教案第二章：汽车发动机检修工具与设备一、教学目标：1. 让学生熟悉汽车发动机检修所需的工具与设备。

2. 使学生掌握这些工具与设备的使用方法。

二、教学内容：1. 汽车发动机检修工具的分类。

2. 常用检修工具的使用方法。

3. 汽车发动机检修设备的作用和选用原则。

三、教学方法：1. 采用演示法，现场展示并讲解各种检修工具和设备的使用方法。

2. 让学生参与操作，亲身体验检修工具和设备的使用。

3. 通过实例，讲解检修工具和设备在汽车发动机检修过程中的作用。

四、教学评估：1. 课堂问答：检查学生对汽车发动机检修工具和设备的认识。

2. 实操考核：检查学生对检修工具和设备的使用熟练程度。

教案第三章：汽车发动机零部件检修一、教学目标：1. 让学生了解汽车发动机主要零部件的结构和性能。

2. 使学生掌握汽车发动机零部件的检修方法。

二、教学内容：1. 汽车发动机主要零部件的名称和作用。

2. 各零部件的结构特点。

3. 汽车发动机零部件的检修方法。

三、教学方法：1. 采用讲授法，讲解汽车发动机零部件的基本概念和结构特点。

2. 通过实物展示或图片，让学生更直观地了解零部件的结构。

3. 结合实例，讲解零部件的检修方法。

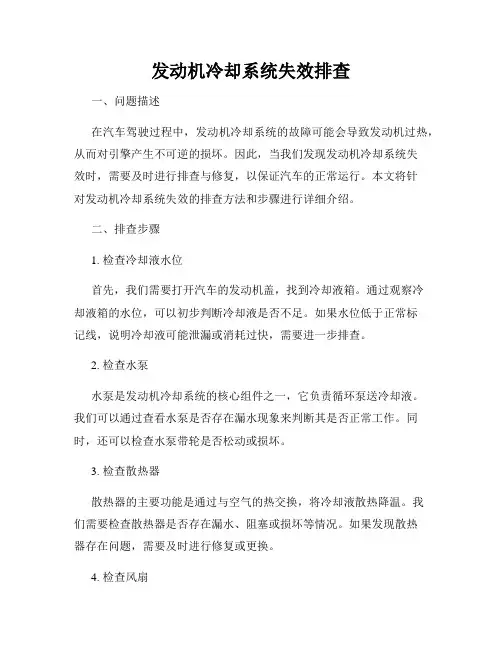

发动机冷却系统失效排查一、问题描述在汽车驾驶过程中，发动机冷却系统的故障可能会导致发动机过热，从而对引擎产生不可逆的损坏。

因此，当我们发现发动机冷却系统失效时，需要及时进行排查与修复，以保证汽车的正常运行。

本文将针对发动机冷却系统失效的排查方法和步骤进行详细介绍。

二、排查步骤1. 检查冷却液水位首先，我们需要打开汽车的发动机盖，找到冷却液箱。

通过观察冷却液箱的水位，可以初步判断冷却液是否不足。

如果水位低于正常标记线，说明冷却液可能泄漏或消耗过快，需要进一步排查。

2. 检查水泵水泵是发动机冷却系统的核心组件之一，它负责循环泵送冷却液。

我们可以通过查看水泵是否存在漏水现象来判断其是否正常工作。

同时，还可以检查水泵带轮是否松动或损坏。

3. 检查散热器散热器的主要功能是通过与空气的热交换，将冷却液散热降温。

我们需要检查散热器是否存在漏水、阻塞或损坏等情况。

如果发现散热器存在问题，需要及时进行修复或更换。

4. 检查风扇风扇在发动机过热时可以帮助加速散热，确保冷却系统正常工作。

我们需要检查风扇电机是否正常运转，风扇叶片是否正常。

如果发现故障，需要进行修复或更换。

5. 检查温度传感器温度传感器可以监测发动机的温度，并将信息传输给仪表盘，提醒驾驶员有关发动机温度的变化。

我们需要检查温度传感器是否损坏或接触不良，确保其正常工作。

如果温度传感器存在问题，需要及时修复。

6. 检查冷却系统管路冷却系统管路包括水管、连接管和胶管等。

我们需要检查管路是否存在漏水、堵塞或损坏等情况。

对于老旧的胶管，也需要及时更换以防止漏水。

7. 检查水箱盖与密封圈水箱盖和密封圈的损坏可能导致冷却液泄漏，影响冷却系统的正常工作。

我们需要检查水箱盖和密封圈是否存在破裂、老化或变形等问题。

如有需要，应及时更换。

三、总结发动机冷却系统失效可能会对汽车的性能和安全产生重大影响，因此及时排查和修复问题至关重要。

本文介绍了发动机冷却系统失效的排查步骤，包括检查冷却液水位、水泵、散热器、风扇、温度传感器、冷却系统管路以及水箱盖与密封圈等方面。

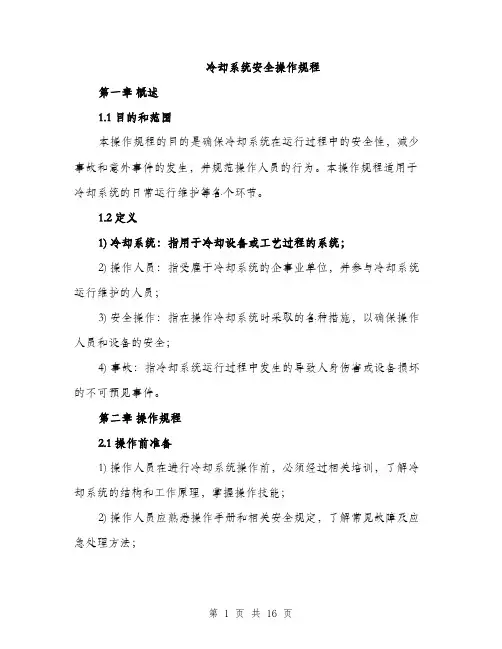

冷却系统安全操作规程第一章概述1.1 目的和范围本操作规程的目的是确保冷却系统在运行过程中的安全性，减少事故和意外事件的发生，并规范操作人员的行为。

本操作规程适用于冷却系统的日常运行维护等各个环节。

1.2 定义1) 冷却系统：指用于冷却设备或工艺过程的系统；2) 操作人员：指受雇于冷却系统的企事业单位，并参与冷却系统运行维护的人员；3) 安全操作：指在操作冷却系统时采取的各种措施，以确保操作人员和设备的安全；4) 事故：指冷却系统运行过程中发生的导致人身伤害或设备损坏的不可预见事件。

第二章操作规程2.1 操作前准备1) 操作人员在进行冷却系统操作前，必须经过相关培训，了解冷却系统的结构和工作原理，掌握操作技能；2) 操作人员应熟悉操作手册和相关安全规定，了解常见故障及应急处理方法；3) 操作人员需配备必要的个人防护装备，如安全帽、防护眼镜、耳塞、手套等。

2.2 操作过程安全控制1) 在操作冷却系统前，必须确保设备完好无损，各个接口紧固可靠，无渗漏现象；2) 操作人员应先检查冷却系统的控制软件和仪表设备是否正常工作，确保数据准确可靠；3) 操作人员应按照操作手册的要求，启动冷却系统，并进行各项调试和参数设置，确保系统能够正常运行；4) 在操作过程中，操作人员应随时注意冷却系统的运行状态，观察各个指示灯和仪表的变化，及时发现并处理异常情况；5) 操作人员应按照操作要求进行数据记录和报表填写，包括设备运行参数、故障处理情况等；6) 操作人员应注意操作环境的安全，防止冷却系统周围出现积水、堆放杂物等现象，确保安全通道畅通。

2.3 紧急情况处理1) 在冷却系统出现紧急情况时，操作人员应立即停止冷却系统的运行，并向管理人员报告；2) 在紧急情况处理过程中，操作人员应配合管理人员的指挥，采取安全措施防止事故的扩大，并保护好自身安全；3) 在处理紧急情况时，操作人员需保护好冷却系统的关键部件，防止二次损坏，并做好相应记录；4) 在紧急情况得到控制后，操作人员应及时进行事故分析和原因查找，以加强冷却系统未来的安全管理。

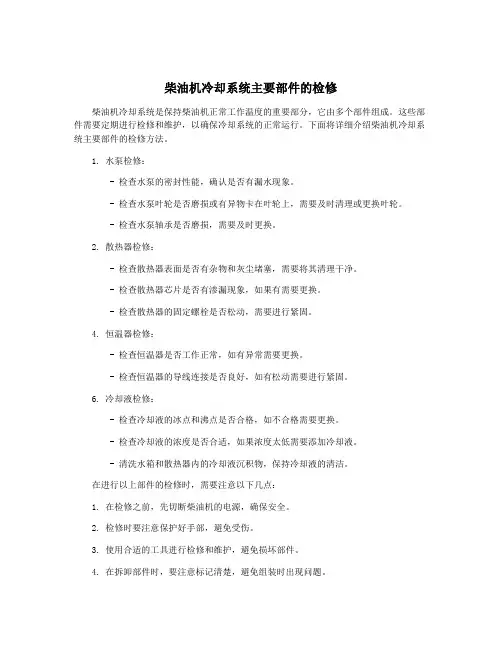

柴油机冷却系统主要部件的检修柴油机冷却系统是保持柴油机正常工作温度的重要部分，它由多个部件组成。

这些部件需要定期进行检修和维护，以确保冷却系统的正常运行。

下面将详细介绍柴油机冷却系统主要部件的检修方法。

1. 水泵检修：- 检查水泵的密封性能，确认是否有漏水现象。

- 检查水泵叶轮是否磨损或有异物卡在叶轮上，需要及时清理或更换叶轮。

- 检查水泵轴承是否磨损，需要及时更换。

2. 散热器检修：- 检查散热器表面是否有杂物和灰尘堵塞，需要将其清理干净。

- 检查散热器芯片是否有渗漏现象，如果有需要更换。

- 检查散热器的固定螺栓是否松动，需要进行紧固。

4. 恒温器检修：- 检查恒温器是否工作正常，如有异常需要更换。

- 检查恒温器的导线连接是否良好，如有松动需要进行紧固。

6. 冷却液检修：- 检查冷却液的冰点和沸点是否合格，如不合格需要更换。

- 检查冷却液的浓度是否合适，如果浓度太低需要添加冷却液。

- 清洗水箱和散热器内的冷却液沉积物，保持冷却液的清洁。

在进行以上部件的检修时，需要注意以下几点：1. 在检修之前，先切断柴油机的电源，确保安全。

2. 检修时要注意保护好手部，避免受伤。

3. 使用合适的工具进行检修和维护，避免损坏部件。

4. 在拆卸部件时，要注意标记清楚，避免组装时出现问题。

5. 在组装时，要按照正常的操作顺序进行，并确保部件安装牢固。

6. 在检修和维护完成后，要进行试车，确认冷却系统工作正常。

通过对柴油机冷却系统主要部件的定期检修和维护，可以确保冷却系统的正常运行，提高柴油机的工作效率和使用寿命。

也能预防因冷却系统故障导致的柴油机过热和损坏。

定期检修冷却系统是非常重要的。

变压器冷却系统检修方法变压器是电力系统中不可或缺的设备，它起着将电能从高压传输到低压的重要作用。

作为变压器的核心部分，冷却系统对于保障变压器的正常运行至关重要。

然而，长期使用和环境因素可能导致冷却系统出现故障，影响变压器的性能和寿命。

因此，正确的冷却系统检修方法对于确保变压器的正常运行至关重要。

本文将介绍几种常见的变压器冷却系统检修方法，以提供指导和参考。

1. 定期清洗冷却系统变压器冷却系统中的冷却器和散热管经常会受到灰尘、油污等杂质的侵入。

这些杂质会阻塞冷却系统，导致散热效果不佳。

因此，定期清洗冷却系统是维持其正常运行的重要步骤。

清洗时，应先切断冷却系统的电源，并排空冷却剂。

然后，使用专业的清洗剂对冷却器和散热管进行彻底清洗，确保杂质完全清除。

最后，再重新注入冷却剂并恢复冷却系统的电源。

2. 检查冷却剂质量冷却剂是冷却系统必备的重要元素，其质量直接影响冷却效果。

因此，定期检查冷却剂的质量非常重要。

检查时，首先要注意冷却剂的颜色和气味，正常情况下，冷却剂应呈无色或淡黄色，无明显异味。

其次，还需检查冷却剂的PH值和电导率，确保其在合理范围内。

如发现冷却剂出现异常，应及时更换，并找出异常原因进行修复。

3. 检查冷却风机冷却系统中的风机起着散热的关键作用，因此，定期检查和维护风机是必要的。

检查时，应注意检查风机叶片是否损坏，风机的速度是否正常。

如发现叶片损坏或者转速异常，应及时更换或修复。

此外，还需确保风机通风口无堵塞物，确保其正常的气流和散热效果。

4. 检查冷却管路冷却管路是冷却系统中重要的组成部分，定期检查其是否漏水或破损非常重要。

检查时，首先要检查冷却管路的连接是否紧固，如有松动应及时拧紧。

其次，要仔细检查管路表面是否有明显裂缝或漏水迹象，确保冷却剂不会泄漏导致冷却效果下降。

如发现问题，要及时修复或更换相关的管路部件。

5. 温度和压力监测变压器冷却系统运行过程中的温度和压力是关键的监测指标，通过不断监测这些数据，可以及时发现冷却系统的故障。

空压机的冷却系统检修与保养空压机是一种广泛使用的工业设备，用于产生高压气体。

其中的冷却系统是空压机正常运行的关键组成部分。

本文将介绍空压机的冷却系统的检修与保养方法。

一、冷却系统的工作原理空压机的冷却系统主要通过循环冷却水来降低压缩空气的温度。

冷却水从冷却塔中吸取热量，然后通过热交换器与压缩空气进行热交换，冷却空气并提高冷却水的温度，最后再回到冷却塔中进行循环。

二、冷却系统的常见问题及解决方法1. 冷却水流量异常当冷却水流量异常时，会导致压缩空气温度升高，进而影响空压机的正常运行。

此时，需要检查冷却水泵是否正常运转，是否存在水泵堵塞或漏水的情况，并及时进行清洗或修复。

2. 冷却塔堵塞冷却塔在长期使用后容易积累污垢，导致散热效果降低。

为了避免冷却塔的堵塞情况，应定期进行清洗，特别是在春夏季节，因为此时容易受到花粉等异物的影响。

3. 温度控制失效冷却系统的温度控制装置如出现故障，会导致冷却水温度过高或过低，进而影响空压机的正常工作。

在这种情况下，需要检查温度传感器、温度控制器和电控阀门等元件是否正常工作，并及时修复或更换。

三、冷却系统的保养方法1. 定期更换冷却水冷却水作为冷却系统的重要组成部分，需要定期更换。

一般情况下，每隔3个月或按使用情况而定，应更换冷却水，并清除冷却塔中的污垢，以保证冷却效果。

2. 清洗冷却塔和冷凝器冷却塔和冷凝器在使用一段时间后，会积累较多的污垢，影响散热效果。

因此，每年至少进行一次冷却塔和冷凝器的清洗，以确保其畅通和高效运行。

3. 检查冷却水泵和风扇冷却水泵和风扇是冷却系统中关键的驱动装置，需要定期检查其运行状态。

检查时应注意是否存在异响、漏水、卡阻等问题，以及风扇叶片是否完好，确保其正常运转。

4. 检查温度控制器和传感器温度控制器和传感器是冷却系统稳定工作的重要设备。

定期检查其灵敏度和准确性，确保温度控制正常，及时发现并排除故障。

四、结语空压机的冷却系统是其正常运行的重要组成部分，对整个设备的性能和寿命都有重要影响。
