CFB锅炉简介分析

循环流化床（ＣＦＢ）锅炉简介自世界第一台循环流化床锅炉诞生至今已有二十多年的历史。

循环流化床锅炉因其具有燃料适应性广、燃烧效率高、负荷调节大、可在床内直接脱硫及实现低ＮＯx排放、燃料制备系统简单、易于实现灰渣综合利用等众多优点，在生产用汽、供热、热电联产、电站锅炉中被广泛采用。

循环流化床锅炉是我国目前乃至今后五十年锅炉蒸发量10t/h（热功率7ＭＷ）以上燃煤锅炉首选的节能、环保、安全、可靠的最佳锅炉。

天鹿集团是一支循环流化床锅炉设计、制造、环保、运行、安装的专家队伍。

近年来我们对国内外循环流化床锅炉的设计、改造、运行成果和科技文献进行了大量的调研、分析、考察、论证，在此基础上，我们的工程技术人员与清华大学等多所高校资深的著名循环流化床专家，共同研究开发了集国内外同类产品优点于一体、博采众长、有自己特色的高效、环保、安全、经济的“天鹿”循环流化床锅炉，被誉为南方锅炉界一颗灿烂的明珠。

性能特点：1、锅炉燃料适用性广可燃用无烟煤、烟煤、劣质煤、工业煤渣、煤研石等；2、锅炉燃烧效率高燃料燃烬率在98％以上，分离效果好，飞灰损失少；3、锅炉负荷调节范围大最小负荷可降至25-30％，每分钟负荷变化速率为全负荷的5－10％；4、环保效果好锅炉床内低温燃烧，实现低ＮＯx排放，可实现炉内脱硫，脱硫效果好（脱硫率大于90％），烟尘排放浓度低；5、锅炉受热面磨损少特殊线型结构的旋涡内分离器，分离效率高，总分离效率达98％，最小分离粒径8－12um，炉膛出口烟气含尘低，减少对锅炉受热面的磨损；6、投资省炉膛内置旋涡分离器，降低了炉膛高度，结构紧凑，占地少，钢耗低，节约初期投资；7、分离、回料系统安全、可靠分离器和物料循环回料系统均由膜式水冷壁构成，即：全水冷，允许残碳在其内燃尽而不易引起超温结焦、堵塞等事故。

耐磨耐火，内衬薄，重量轻，节省材料，并且锅炉启停速度快，内衬不易裂开及剥落，运行安全可靠。

8、埋管寿命长，更换方便埋管是采和厚壁管加焊密排防磨筋圈的竖埋管，埋管区设计烟速低，使用寿命在5年以上（每年对部分磨损的筋圈补焊，延长使用寿命）；9、投资回报锅炉灰渣可综合利用，经济性好（可作建筑材料如水泥添加剂），投资回报率高。

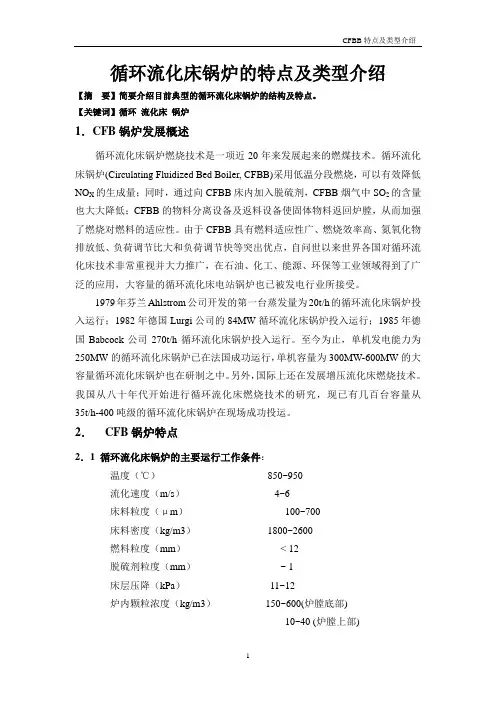

循环流化床锅炉的特点及类型介绍【摘要】简要介绍目前典型的循环流化床锅炉的结构及特点。

【关键词】循环流化床锅炉1．CFB锅炉发展概述循环流化床锅炉燃烧技术是一项近20年来发展起来的燃煤技术。

循环流化床锅炉(Circulating Fluidized Bed Boiler, CFBB)采用低温分段燃烧，可以有效降低NO X的生成量；同时，通过向CFBB床内加入脱硫剂，CFBB烟气中SO2的含量也大大降低；CFBB的物料分离设备及返料设备使固体物料返回炉膛，从而加强了燃烧对燃料的适应性。

由于CFBB具有燃料适应性广、燃烧效率高、氮氧化物排放低、负荷调节比大和负荷调节快等突出优点，自问世以来世界各国对循环流化床技术非常重视并大力推广，在石油、化工、能源、环保等工业领域得到了广泛的应用，大容量的循环流化床电站锅炉也已被发电行业所接受。

1979年芬兰Ahlstrom公司开发的第一台蒸发量为20t/h的循环流化床锅炉投入运行；1982年德国Lurgi公司的84MW循环流化床锅炉投入运行；1985年德国Babcock公司270t/h循环流化床锅炉投入运行。

至今为止，单机发电能力为250MW的循环流化床锅炉已在法国成功运行，单机容量为300MW-600MW的大容量循环流化床锅炉也在研制之中。

另外，国际上还在发展增压流化床燃烧技术。

我国从八十年代开始进行循环流化床燃烧技术的研究，现已有几百台容量从35t/h-400吨级的循环流化床锅炉在现场成功投运。

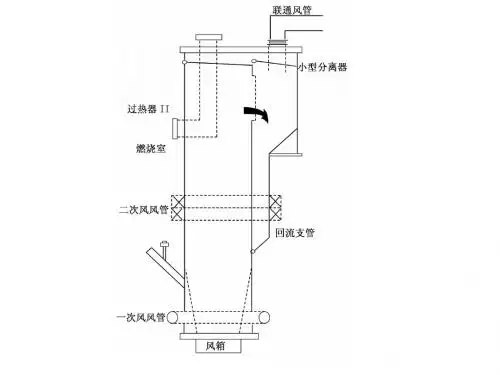

2．CFB锅炉特点2．1 循环流化床锅炉的主要运行工作条件：温度（℃） 850~950流化速度（m/s）4~6床料粒度（μm）100~700床料密度（kg/m3）1800~2600燃料粒度（mm）< 12脱硫剂粒度（mm）~ 1床层压降（kPa）11~12炉内颗粒浓度（kg/m3）150~600(炉膛底部)10~40 (炉膛上部)钙/硫比 1.5~4壁面传热系数（W/m2.K）210~2502．2 循环流化床锅炉结构特点循环流化床锅炉大体可分为两个部分：第一部分由炉膛(快速流化床)、气固分离设备、固体物料再循环设备和外置热交换器(有些循环流化床锅炉没有该设备)等组成了固体物料循环利用回路。

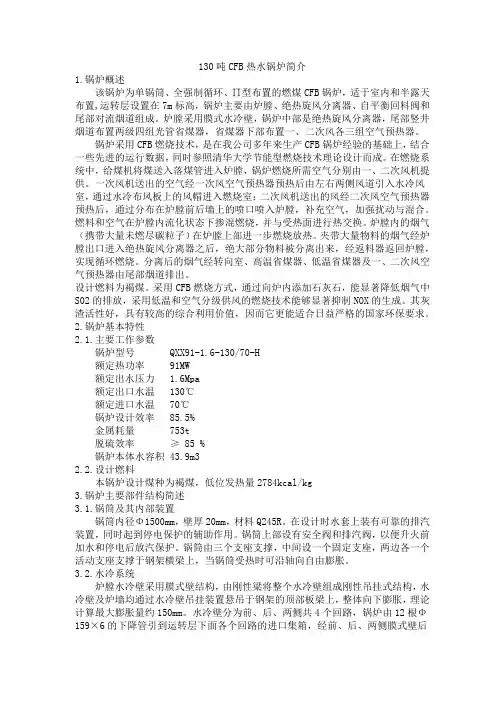

130吨CFB热水锅炉简介1.锅炉概述该锅炉为单锅筒、全强制循环、∏型布置的燃煤CFB锅炉，适于室内和半露天布置,运转层设置在7m标高，锅炉主要由炉膛、绝热旋风分离器、自平衡回料阀和尾部对流烟道组成。

炉膛采用膜式水冷壁，锅炉中部是绝热旋风分离器，尾部竖井烟道布置两级四组光管省煤器，省煤器下部布置一、二次风各三组空气预热器。

锅炉采用CFB燃烧技术，是在我公司多年来生产CFB锅炉经验的基础上，结合一些先进的运行数据，同时参照清华大学节能型燃烧技术理论设计而成。

在燃烧系统中，给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。

一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。

燃料和空气在炉膛内流化状态下掺混燃烧，并与受热面进行热交换。

炉膛内的烟气（携带大量未燃尽碳粒子）在炉膛上部进一步燃烧放热。

夹带大量物料的烟气经炉膛出口进入绝热旋风分离器之后，绝大部分物料被分离出来，经返料器返回炉膛，实现循环燃烧。

分离后的烟气经转向室、高温省煤器、低温省煤器及一、二次风空气预热器由尾部烟道排出。

设计燃料为褐煤。

采用CFB燃烧方式，通过向炉内添加石灰石，能显著降低烟气中S02的排放，采用低温和空气分级供风的燃烧技术能够显著抑制NOX的生成。

其灰渣活性好，具有较高的综合利用价值，因而它更能适合日益严格的国家环保要求。

2.锅炉基本特性2.1.主要工作参数锅炉型号 QXX91-1.6-130/70-H额定热功率 91MW额定出水压力 1.6Mpa额定出口水温 130℃额定进口水温 70℃锅炉设计效率 85.5%金属耗量 753t脱硫效率≥ 85 %锅炉本体水容积 43.9m32.2.设计燃料本锅炉设计煤种为褐煤，低位发热量2784kcal/kg3.锅炉主要部件结构简述3.1.锅筒及其内部装置锅筒内径Φ1500mm，壁厚20mm，材料Q245R。

循环流化床锅炉一、循环流化床锅炉概述循环流化床锅炉是一种高效、低污染的新型清洁燃烧设备，它与其他类型的锅炉主要区别在于燃烧方式不同，即炉内燃料在燃烧配风的作用下处于一种特殊的运动状态——流化状态，炉内湍流运动强烈，燃料及脱硫剂经多次循环，反复地进行低温燃烧和脱硫反应，不但能达到低NO X排放、90%的脱硫反应效率和与煤粉炉相近的燃烧效率，而且具有燃烧适应性广、负荷调节性能好、灰渣易于综合利用等优点。

主要优点：1、燃料适应性广2、有利于降低污染气体排放850~950℃有利于脱硫还可以抑制热反应型氮氧化物的形成，由于是分段送人二次风，可以抑制燃料型氮氧化物的产生，NO X的形成量仅为煤粉炉的1/4~1/3。

3、负荷调节性能好（30%~110%）4、灰渣综合利用性能好CFB锅炉燃烧温度低，灰渣不会软化和黏结，活性较好，可用于制造水泥的掺和料或其他建筑材料的原料。

主要缺点：1、大型化问题收技术和辅助设备的限制，与煤粉炉相比，目前CFB锅炉的单机容量还偏小，无法在火力发电领域成为主力炉型2、烟—风系统阻力较高，风机用电量大因为CFB锅炉布风板及床层阻力大，而烟气系统中又增加了气固分离器的阻力，所以烟风系统阻力高。

CFB锅炉需要的风机压头高，风机数量多，故风机用电量大，这会增加电厂的生产成本。

3、自动控制较难实现由于影响CFB锅炉燃烧状况的因素较多，各型锅炉调整方式差异较大，所以采用计算机自动控制比常规锅炉难得多。

4、磨损问题CFB锅炉的燃料粒径较大，并且炉膛内物料浓度是煤粉炉的十到几十倍。

虽然采取了许多防磨措施，但在实际运行中CFB锅炉受热面的磨损速度仍比常规锅炉大得多，受热面磨损问题可能成为影响锅炉长期连续运行的重要原因5、对辅助设备要求高（高压风机、冷渣器的性能和运行问题）6、理论技术问题CFB锅炉虽然已有千余台投入运行，但仍有许多基础理论和设计制造技术问题没有根本解决。

至于运行方面，还没有成熟的经验，更缺少统一的标准，这给电厂设备改造和运行调试带来了诸多困难。

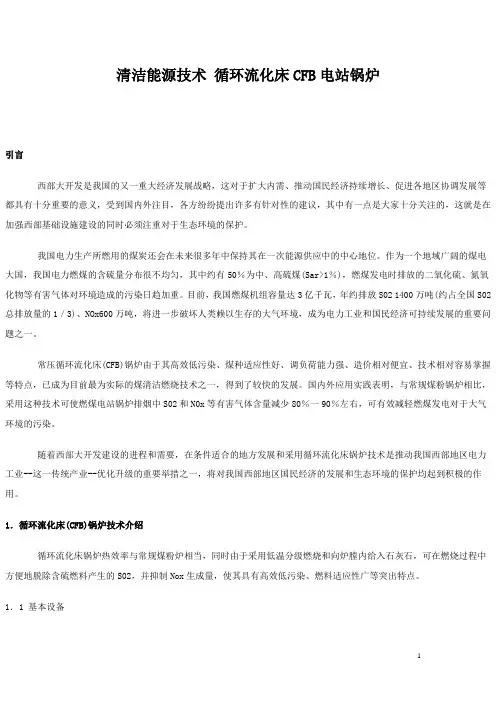

清洁能源技术循环流化床CFB电站锅炉引言西部大开发是我国的又一重大经济发展战略，这对于扩大内需、推动国民经济持续增长、促进各地区协调发展等都具有十分重要的意义，受到国内外注目，各方纷纷提出许多有针对性的建议，其中有一点是大家十分关注的，这就是在加强西部基础设施建设的同时必须注重对于生态环境的保护。

我国电力生产所燃用的煤炭还会在未来很多年中保持其在一次能源供应中的中心地位。

作为一个地域广阔的煤电大国，我国电力燃煤的含硫量分布很不均匀，其中约有50％为中、高硫煤(Sar>1％)，燃煤发电时排放的二氧化硫、氮氧化物等有害气体对环境造成的污染日趋加重。

目前，我国燃煤机组容量达3亿千瓦，年约排放S02 1400万吨(约占全国S02总排放量的1／3)、NOx600万吨，将进一步破坏人类赖以生存的大气环境，成为电力工业和国民经济可持续发展的重要问题之一。

常压循环流化床(CFB)锅炉由于其高效低污染、煤种适应性好、调负荷能力强、造价相对便宜、技术相对容易掌握等特点，已成为目前最为实际的煤清洁燃烧技术之一，得到了较快的发展。

国内外应用实践表明，与常规煤粉锅炉相比，采用这种技术可使燃煤电站锅炉排烟中S02和N0x等有害气体含量减少80％一90％左右，可有效减轻燃煤发电对于大气环境的污染。

随着西部大开发建设的进程和需要，在条件适合的地方发展和采用循环流化床锅炉技术是推动我国西部地区电力工业--这一传统产业--优化升级的重要举措之一，将对我国西部地区国民经济的发展和生态环境的保护均起到积极的作用。

1．循环流化床(CFB)锅炉技术介绍循环流化床锅炉热效率与常规煤粉炉相当，同时由于采用低温分级燃烧和向炉膛内给入石灰石，可在燃烧过程中方便地脱除含硫燃料产生的S02，并抑制Nox生成量，使其具有高效低污染、燃料适应性广等突出特点。

1．1 基本设备循环流化床锅炉包括本体设备和辅助系统两部分。

·本体循环流化床锅炉本体由炉膛及布风装置、循环灰分离器、回料阀、尾部受热面竖井烟道及可以加置的外置式循环灰换热器组成。

C F B 锅炉一前言循环流化床燃烧技术是一种高效、低污染的洁净煤燃烧技术。

进入商业化以来，因其燃料的适应性强、污染物排放低、运行良好等优点得到了迅速发展。

德国鲁奇（Lurqi）和芬兰奥斯龙(Ahlstrom)是研究开发CFB燃烧技术最早的公司，在长期实践和大量试验基础上形成了各具特色的循环流化床锅炉技术流派，并将其技术转让给其它一些锅炉制造商，为循环流化床锅炉技术的不断发展作出了历史贡献。

1 CFB锅炉主要优点:燃料适应性广燃烧效率高高效脱硫NO x等污染物排放低燃烧强度低,炉膛截面小给煤点少,燃料预处理系统简单灰渣易于综合利用负荷调节快,调节范围大二国外CFB锅炉的发展1德国鲁奇（Lurqi）公司是世界上最早从事循环流化床锅炉技术研究与开发的公司之一。

Lurqi型循环流化床锅炉技术、结构特点：循环系统由循环流化床燃烧室、高温热旋风分离器、外置式低速流化床热交换器（EXE）和机械分流回灰伐组成，靠调节通过外置式热交换器灰量来控制床温，负荷调节比为3：1，燃烧效率99%，当C a/s=1.1~2.0时，脱硫效率为85~90%，NO X排放100~200PPm.鲁奇（Lurqi）公司技术转让给：原美国CE、原法国Stein、意大利Ansaldo、英格兰NEL、印度BHEL、日本MHI 韩国KHIC等。

ALSTOM-Stein充分利用利用外置式热交换器的优越性，主要致力于CFB锅炉大型化开发工作。

其世界上第一座上250MWCFB锅炉，1995年顺利投运标志着大型化CFB锅炉技术已经成熟。

ALSTOM-CE致力于CFB锅炉大型化开发工作的同时，积极进行外置式热交换器与炉膛布置成一体化的研究，解决了外置式热交换器占地面积大、布置困难的问题，简化了锅炉的正体布置。

2 芬兰奥斯龙（AHLSTROM）是另一个主要研发CFB锅炉制造商，其Pyroflow型CFB锅炉销量占世界销量的一半。

Pyroflow型CFB锅炉结构特点：采用高温热旋风分离器、无外置换热器、采用非机械密封伐回灰、靠调节风量配比来控制床温、负荷调节比为4：1，燃烧效率97~99%，当C a/s=1.8~2.0时，脱硫效率为90%，NO X排放50~250PPm.该公司技术转让给：德国EVT、英国Babcock、奥地利AE公司等AHLSTROM设计了3台235MWCFB锅炉在1998年和2000年投运，证明了不采用外置换热器机组容量也可以达到200MW以上。
